SZX-AR1
SZX-AR1は拡張現実技術を駆使し、顕微鏡視野内へ画像や動画を投影表示します。作業者は顕微鏡視野内に投影される組立手順書や作業の見本動画などのデジタル情報を確認することで、接眼レンズから目を離さずに作業を続けることが可能です。当社の実体顕微鏡※にSZX-AR1のユニットを搭載するだけで、顕微鏡下での組立工程の作業やトレーニングを効率化し、製造工程のリードタイムの短縮および歩留まりの向上に貢献します。
概要

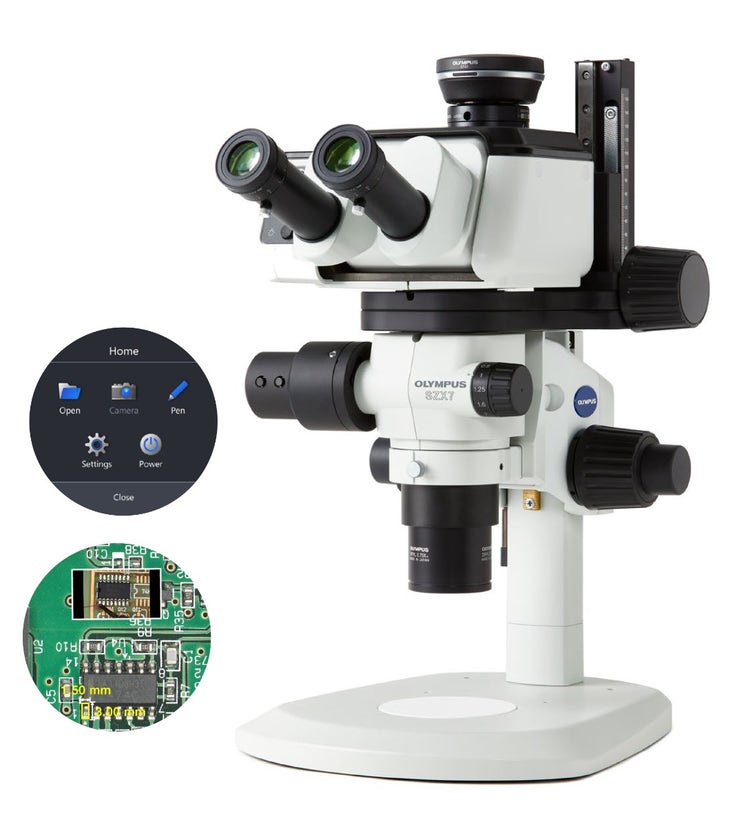

SZX-AR1 ARマイクロスコープシステム
製造工程での顕微鏡作業をよりシンプルに
SZX-AR1は拡張現実技術を駆使し、顕微鏡視野内へ画像や動画を投影表示します。作業者は顕微鏡視野内に投影される組立手順書や作業の見本動画などのデジタル情報を確認することで、接眼レンズから目を離さずに作業を続けることが可能です。当社の実体顕微鏡※にSZX-AR1のユニットを搭載するだけで、顕微鏡下での組立工程の作業やトレーニングを効率化し、製造工程のリードタイムの短縮および歩留まりの向上に貢献します。
※対象機種：SZX‒ZB7/SZX2‒ZB10/SZX2‒ZB16との組合せ
組立工程作業の品質向上・効率化を両立

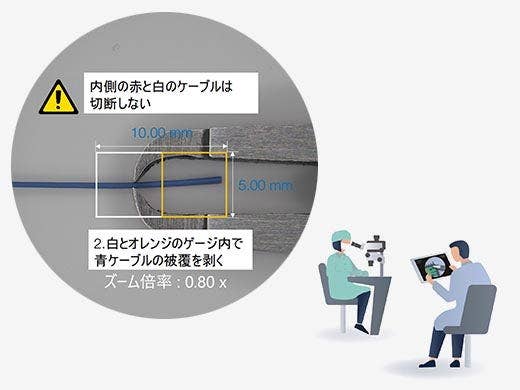

ヒューマンエラーの低減に貢献
顕微鏡を用いた複雑な製造工程において、SZX-AR1は顕微鏡視野内に以下の情報を投影表示し、ミスの少ない作業が行えるようサポートします。
- 画像
- 動画
- レチクル
- ゲージ
- 注釈
この機能により、作業者は手順を覚えておく必要がないので確認漏れや記憶違いによるミスを低減できます。また接眼レンズから目を離すことなく指示を確認しながら、集中して作業を行う事ができます。
製造工程での問題をリモート環境で解決
製造工程で問題発生時に管理者が現場に不在の場合でも、Microsoft Teamsなどの会議システムを用いてSZX-AR1に接続し、組立作業者が見ている顕微鏡視野内の画像を管理者が直接確認しながら、リモートでの指導が可能です。また、指示内容を顕微鏡視野内に書き込むこともできます。
作業の画像や動画を記録し、問題点の把握と早期の解決を効率的にサポートします。
作業者の早期育成に貢献

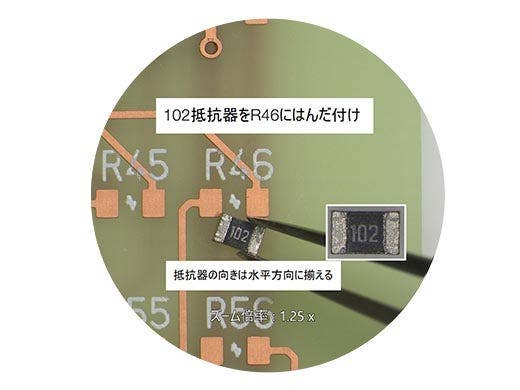

トレーニングの効率化
SZX-AR1により、トレーニングをより効率的に行うことができます。
- 顕微鏡視野内の画像を共有することで、トレーナーが作業者に組立の各工程を指示し、部品が正しく組み立てられているかを明確に示すことができる
- 作業者は接眼レンズから目を離さずに、集中してトレーニングを受けることができる

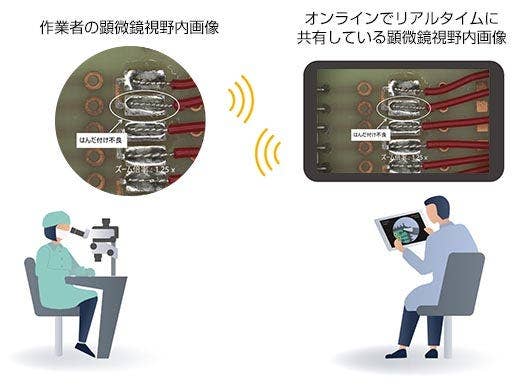

リモートトレーニングを実現
従来は場合により、トレーナーが各地に出張する必要がありましたが、SZX-AR1でリモート接続をすることで時間とコストを削減できます。
顕微鏡視野内の動画再生機能を活用して、手本作業の動画を見ながらの効率的な自己学習もサポートします。

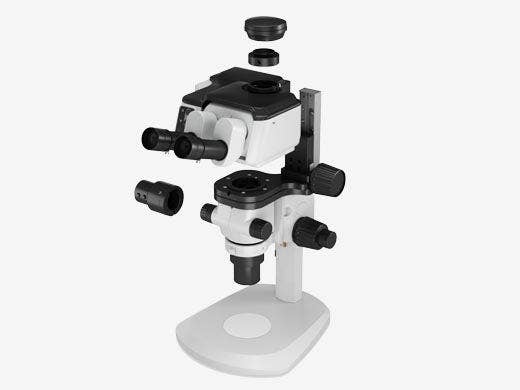

お手持ちの顕微鏡との組み合わせも簡単
SZX-AR1の追加ですぐに工程改善が可能
ご使用いただいている実体顕微鏡※の鏡筒部分をAR三眼鏡筒に置き換えるだけで、AR技術による作業環境の改善を図ることができます。
対象機種：SZX‒ZB7/SZX2‒ZB10/SZX2‒ZB16との組合せ

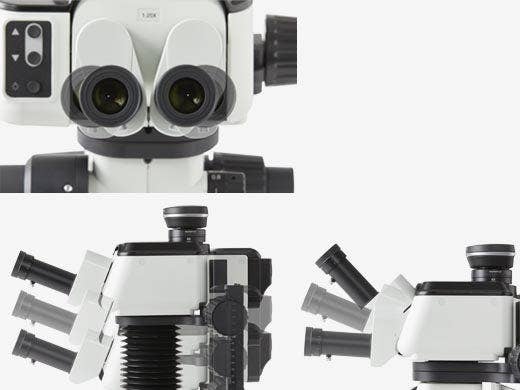

一人ひとりに合わせた作業環境を提供
当社は快適な作業実現するユニットを各種取り揃えています。人間工学に考慮したチルト機能付き鏡筒とオプションのアイポイントアジャスターを組み合わせることで、作業者に合った姿勢で作業を続けることができるので、作業効率や生産性の向上が期待できます。
主な特長
製造工程とトレーニングの効率化
製造工程
手順書を作成中のモニター画像
顕微鏡視野内に指示内容を表示
顕微鏡視野内にゲージを表示
トレーニング
作業者の顕微鏡視野内画像
顕微鏡視野内で動画を再生
仕様
ハードウェア
鏡筒傾斜角：5～45度
眼幅調整範囲：57～80 mm
接眼レンズ固定つまみ付
光路切り替え機構：なし
観察倍率：1.25X、撮像倍率：1X
フロントパネルのボタン機能：AR像の明るさ調整(7段階) およびAR像のON/OFFが可能
入力コネクタ：HDMI x 1、USB 2.0（Type-C）x 1、DCジャックx 1
駆動電圧：AC 100～240 V（ACアダプター）
消費電力最大：10 W
主な機能：
(a) ズーム倍率の取得（クリック位置のみ）
(b) ソフトウェアで作成されたスライドの送り/戻し
出力コネクタ：USB 2.0 Type-C
温度：10 °C～35 °C
湿度：20～85%
電源電圧変動：±10%
汚染度：2（IEC60664-1による）
設置カテゴリ（過電圧カテゴリ）：II（IEC60664-1による）
設置場所 架台の傾き：±3°以下
屋内使用
高度：2000mまで
温度：5 °C～40 °C
湿度：20～80%（31 °Cまで）（結露なきこと）
31℃以上では使用可能な湿度が直線的に下がり、34℃(70％) ～ 37℃(60%) ～ 40℃(50%)となる。
ソフトウェア
露出制御：自動と手動の切り替え
ISO感度調整：ISO100、200、400
ホワイトバランス調整機能：あり（ワンタッチ調整）
スナップ撮影
ファイル保存形式：BMP、JPEG、PNG
解像度：DP23：3088 × 2076
DP28：4104 × 2174
カメラ画像はAR画像との同時保存可
記録
ファイル保存形式：mp4、mov ビデオコーデック：H264
オーディオ形式：MP3 オーディオコーデック：mp3
解像度：DP23：1920 × 1080（カメラ像の範囲：1600 × 1080）
DP28：1920 × 1080（カメラ像の範囲：1920 × 1080）
カメラ像の範囲以外は映像なし
AR像との同時保存可
SZX-AR1ソフトウェアでは、手順にリンクしたQRコードを生成できます。
QRコードをバーコードリーダーでスキャンすると、顕微鏡視野内で手順を呼び出すことができます。
対応バーコードリーダー
COM通信ができること
QRコードが読み込めること
出力バーコード：QRコード
PC動作環境
- 本システムで使用するPCはIEC/EN60950-1またはIEC/EN62368-1 準拠品をご準備ください。
- 本システムで使用するPCのシステム要件は以下の通りです。下記のシステム要件を満たしていても、すべての市販のPCとの組み合わせによる動作を保証するものではありません。
Windows 10 Pro (64-bit), Windows 10 pro for Workstation (64-bit)
Windows 10 Version : 2004, 21H1
Windows 10 IoT Enterprise LTSC 2019
第10世代Intel® Core™ i5以上、もしくは同等の性能のもの
（推奨コア数：4以上、クロック周波数：3.2 GHz）
USB 2.0 Type-A x1（AR三眼鏡筒との接続用）
USB 2.0 Type-A x1（ズーム倍率センサー用）
USB 3.1 Type-A x1（DP23/DP28カメラ用）
HDMI x1（AR三眼鏡筒との接続用）
HDMI 1.4以上
HDMIコネクタ：Type-A
