システム倒立金属顕微鏡 GX53

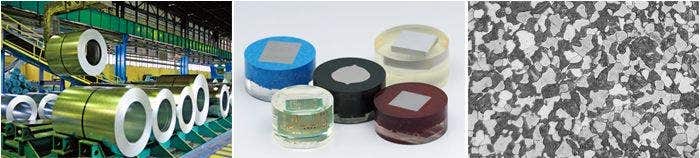

高度な観察・解析からレポート作成までのワークフローを手軽に。金属素材や機械加工、自動車・電子部品の検査に。

GX53は、研磨された金属や部品などの樹脂埋めサンプルを下向きにして、ステージに置くだけで観察できる倒立顕微鏡です。サンプル面の傾きを調整することなく、大きさや厚さ、最大5kgまでの重さのあるサンプルも載せて検査を行えます。

オリンパスならではの光学技術と先進のイメージング技術との融合によって、GX53は多種多様な検査シーンで従来を上回る鮮明な画像を提供。誰でも簡単に高度な観察や解析が行えます。また、画像解析ソフトウェアPRECiVを使用すれば、観察から解析、レポート作成までのワークフローを簡単かつシームレスに実行できます。

多彩な観察・解析

見えにくかった対象物も鮮やかに。視野外だった範囲も全容まで。MIX観察やハイレベルな金属組織解析など多彩な先進機能を搭載し、検査の質を高めます。

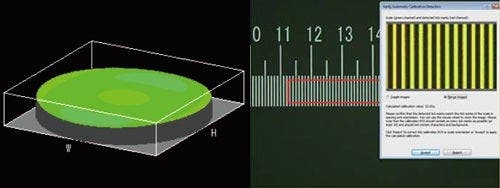

観察

検査性能を次のステージへ

GX53は先進のイメージング技術により、従来には得られなかった画像を実現。隠れていた欠陥や対象物、 視野外だった全容も鮮やかに映し出し、ハイレベルな解析を効率的に行えます。

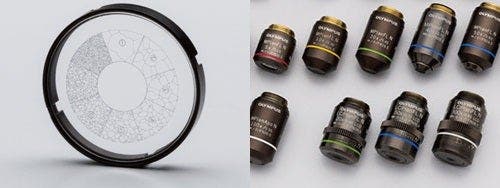

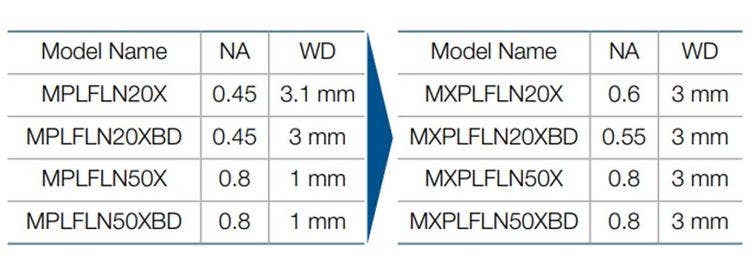

高解像と長作動距離の両立を実現したMXPLFLNシリーズ

対物レンズは顕微鏡の性能にとって非常に重要な要素です。
MXPLFLN対物レンズは、開口数と作動距離の最大化が相反することなく共存する設計で、落射照明イメージング用のMPLFLNシリーズにおける落射照明イメージングに、更なる拡張性をもたらします。通常、解像度が高い20倍および50倍のレンズは作動距離が短いため、対物レンズを切り替える際に、サンプルあるいは対物レンズを、接触を避けるために位置を調整する手間が発生します。 MXPLFLNシリーズは3mmの作動距離を備えているため、対物レンズがサンプルに接触するリスクを軽減し、より迅速な検査を可能にします。

> MXPLFLN対物レンズについてさらに詳しく

見えなかったものも鮮やかに浮かび上がる：MIX観察

明視野、暗視野、簡易偏光などの照明方法は、それぞれに得意とする対象物がある一方、見えにくくなる対象物があります。MIX観察は、明視野や簡易偏光の照明と、暗視野照明を組合せることで両方の持ち味を生かした、かつてない見えを実現。また、暗視野照明は任意の方向から部分的に照射でき、サンプル内の対象物をより効果的に強調します。

プリント基板の断面

ステンレス鋼

手動ハンドルで手軽にパノラマ撮影：インスタントMIA(画像貼合せ)

高倍率で観察する場合の困りごとが、一度に対象物が視野内におさまらないことです。PRECiVを使えば、手動ハンドルでステージを動かすだけでも素早く画像貼合せが行え、全容を1枚の画像にすることができます。広範囲の観察や解析が必要な場面に役立ちます。

ボルトのメタルフロー観察

全面に焦点が合った画像を：インスタントEFI(拡張焦点)

サンプル表面に凹凸があると、部分的にフォーカスが合わない箇所が生じます。PRECiV使用時は、フォーカスハンドルで上下に対物レンズを動かすだけで全面に焦点の合った画像を作成できます。

樹脂製部品

明部も暗部も同時に見やすく：HDR(High Dynamic Range)

PRECiVでは、独自の画像処理アルゴリズムにより露出時間を変えた複数の画像を自動で合成。ハレーションの抑制やコントラストの強調により、明部から暗部まで鮮明な画像が得られます。金属組織内の粒界の識別、電子部品の微細構造の検査に威力を発揮します。

金めっき

クロム拡散皮膜

アプリケーション画像ギャラリー

MIX観察をはじめ、多彩な観察法でさまざまなサンプルを鮮明に映し出します。

AlSiの研磨サンプル (明視野/暗視野観察)

明視野観察はレンズからサンプルへ照明光を垂直に照射し、サンプルからの直接反射光を観察する最も一般的な観察法です。 一方、暗視野観察は照明光を斜めから照射。サンプル表面の段差により発生する散乱光や回折光を観察します。これまで見えなかったサンプル表面の微細なキズや欠陥も検出可能です。

球状黒鉛鋳鉄 (明視野/微分干渉観察)

微分干渉観察では、数nmレベルの微小段差にコントラストをつけることで、明視野観察では見えないサンプル表面の金属組成などを立体的に観察可能です。サンプルの特性に応じて適切な解像度とコントラストが得られるよう、3種類の微分干渉プリズムをご用意しています。

アルミニウム合金 (明視野/偏光観察)

偏光観察は、偏光を利用し、サンプルの複屈折の特性を鮮やかな干渉色として浮かび上がらせます。干渉色はサンプルを回転させることで、組成固有の性質で変化。金属組織や鉱物の観察に適しています。

電子部品 (明視野/MIX観察)

MIX観察は暗視野観察に明視野観察など他の観察法を併用することで、サンプルからの直接反射光と、サンプル表面の段差により発生する散乱光や回折光を同時に観察できます。 上のMIX観察画像は、部品断面の外観とともに、接着層の状況を鮮明に表しています。

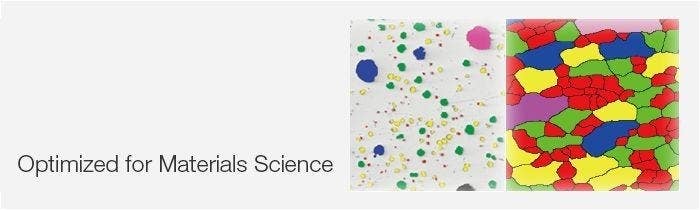

解析

各種工業規格への準拠を、ばらつきなく、簡単・ 確実に。PRECiVのマテリアルソリューション。

各種工業規格、業界標準への準拠は、品質管理の上でも重要であるばかりか、取引先様の納入条件であることも 多く、厳密に対応する必要があります。GX53はPRECiVとの組合せにより、さまざまな工業規格に対応する金属解析が可能です。画面のガイダンスに従うだけで、繰り返し、同じ条件、正しい手順で解析でき、ばらつきを排除できます。

> 画像解析ソフトウェアPRECiVの詳細はこちら

粒子の解析（カウントと計測）

工業検査においては、多数の対象物を計測し、その結果をサイズ別に分類する定量分析が頻繁に必要となります。PRECiVの粒子解析（カウント/計測）機能は、高度なしきい値設定方法を複数ご用意。規格に応じてしきい値を設定すれば、対象物（粒子やキズなど）だけをより確実に検出できます。検出結果は形状やサイズ、輝度、彩度などを基準に、50種類以上のパラメーターでクラス分類することが可能です。

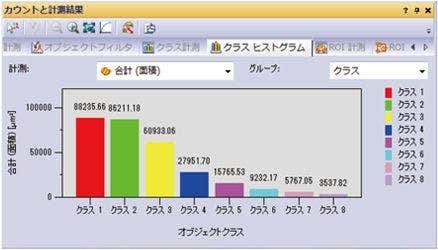

PRECiVによるクラス分類結果グラフ

微細組織の粒度解析

鉄鋼のフェライトやオーステナイトなどの結晶粒サイズを計測し、そのサイズ分布を自動分析します。
対応規格： ISO、GOST、ASTM、DIN、JIS、GB/T

フェライト結晶粒の微細組織

黒鉛球状化の評価

鋳鉄品（球状黒鉛とバーミキュラー黒鉛）の黒鉛球状化率を自動解析することが可能です。また、黒鉛のサイズ、形状、分布の分析や、フェライト/パーライト率の算出にも対応しています。
対応規格：ISO、NF、ASTM、KS、JIS、GB/T

延性鋳鉄における球状化黒鉛

鋳鉄解析

高純度鋼における非金属介在物解析

事前に最悪視野や最悪介在物を特定し、その画像を使ってサンプル内の非金属介在物の計測、分類が行えます。
対応規格：ISO、EN、ASTM、DIN、JIS、GB/T、UNI

非金属介在物含有の鉄鋼

非金属介在物解析（最悪視野）

チャート比較（標準図比較）

金属組織検査において、検査画像と各種工業規格の標準図を自動的に同等倍率で画面内に並べて表示可能です。一つの検査画像に対して複数の標準図を並べて表示することもできます。簡単に比較できるため、規格準拠の判断がスムーズに行えます。
対応規格：ISO、EN、ASTM、DIN、SEP

マテリアルソリューションの対応規格

共有

観察からレポート作成まで、簡単・スピーディー

GX53はユーザー視点で使いやすさを追求したシステムです。PRECiVとの組み合わせにより、サンプルに合った観察、多様な解析、用途に応じたレポート作成までの一連の検査作業をガイダンスに従って行えます。

> 画像解析ソフトウェアPRECiVの詳細はこちら

前回観察時の条件を再現：観察条件記録機能

ハードウェア設定は映した画像に保存させることが可能です。観察方法や明るさ、対物レンズといった観察条件はすべて記録できるので、その後の使用時や、他のユーザーが使用する際にも、簡単に条件を再現できます。常に同一の条件で検査できるので、信頼性の高い結果が得られます。

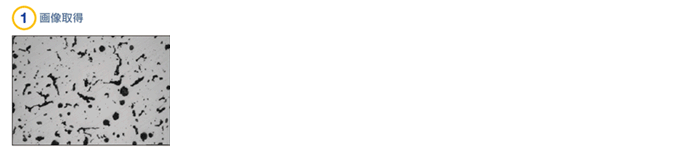

高度な画像解析が手軽に：ガイダンス機能

PRECiVは、初めての方にも安心なユーザーガイダンス機能を搭載。画面に表示されるガイダンス通りに操作するだけで、さまざまな工業規格に準拠した金属解析を行えます。複雑な解析方法を覚える必要がなく、簡単にハイレベルな解析が可能です。

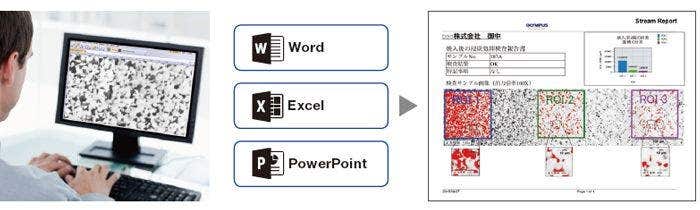

短時間で洗練されたレポートを：レポート作成機能

肝心の画像取得や計測よりも、レポート作成に多くの時間を費やしてしまう。こうした問題を解消するために、PRECiVではマウスを数回クリックするだけで洗練されたレポートを作成できる機能を搭載。レポートの印刷時は、画像倍率を指定でき、ポラロイド写真と同じ倍率で拡大印刷が可能です。
