As the demand for the use of intracytoplasmic sperm injection (ICSI) applications has increased, so has the burden of the microscopy work it involves. Olympus’ in vitro fertilization technology (IVF) helps facilitate the ICSI workflow, improving the speed and efficiency of each procedure.
IX3-ICSI/IMSI
顕微授精システム
メールでのお問い合わせ
正確で効率的な操作を実現する顕微授精システム
効率的な作業を必要とするICSIの必要性は年々高まっており、それに比例し顕微鏡作業の負担も増加しています。オリンパス独自の特許技術を採用した顕微授精システムIX3-ICSI/IMSIが顕微鏡作業の効率化と精度向上を支援します。
卵子の状態確認のための紡錘体確認
オリンパスの特許技術の観察方法により、MII期に発現する紡錘体の目視での観察が可能となり、卵子の成熟度を確認できます。これにより、IVMの進行度の異なる卵子に対しても最適なタイミングでICSIが実施できます。

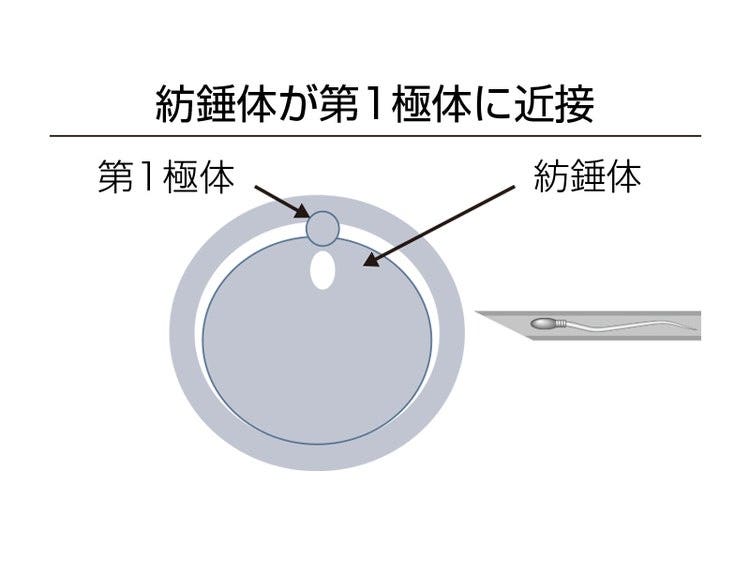

また、接眼レンズから目を離さず、ボタン操作ひとつで紡錘体が確認できるため、一連のICSIの作業を妨げません。紡錘体は必ずしも第1極体に近接しません。ICSI の際に、紡錘体を傷つけずに行うためには紡錘体確認が重要です。凍結融解作業の前後で紡錘体を確認することで、卵子の状態確認を行う指標となり、ICSIの精度向上をサポートします。

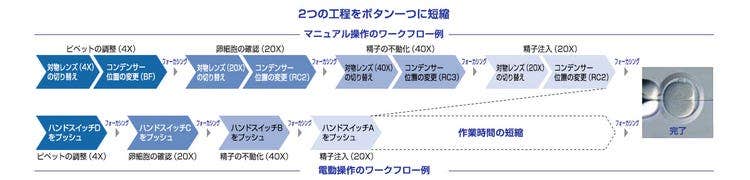

顕微鏡作業を効率化するセミ電動機能

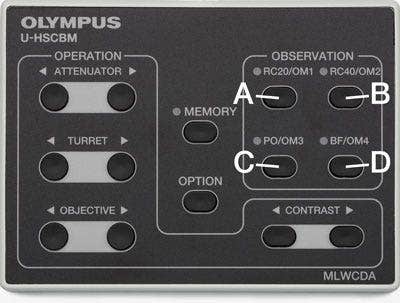

セミ電動機能とICSI専用のハンドスイッチにより、ICSIにおける各作業にあった観察方法、倍率の切り替え作業をボタン一つで瞬時に行なえます。短時間での作業が求められるICSIにおける顕微鏡操作の省ステップにつながり、作業時間の短縮に貢献します。顕微鏡操作を効率化することにより、より繊細な作業が求められるマニピュレーターの操作に集中することができます。
紡錘体観察時にはボタン一つでコントラストの調整が行え、紡錘体の同定が容易に可能となります。準焦部はマニュアル操作のため、これまで慣れ親しんだフォーカシング操作を犠牲にすることなく、顕微鏡操作の効率化を実現します。オプションユニットによりIMSIにも対応します。
多彩なアプリケーション
ICSI
オリンパス独自のレリーフコントラスト装置により、プラスチック容器中の卵細胞を立体的に観察できます。プラスチック容器の偏光特性に左右されることなく観察できるレリーフコントラスト観察は、卵細胞の膜の状態を観察するICSIに適しています。
IMSI
IMSI は、形態的特徴により選別された精子を卵細胞へ注入する手法です。精子を高倍率で微分干渉観察することにより、精子頭部の空胞の形・大きさ・数を確認をすることができます。
SL-ICSI（Spindle Localization ICSI）
偏光観察により紡錘体の発現を観察することで、成熟卵細胞となる減数分裂MⅡ期であることが確認できます。紡錘体の存在／位置が確認できることにより、紡錘体を傷つけずにICSIを行うことができます。
標本作製、画像の取得・提供にご協力賜りました先生：
内山 一男 先生
機能

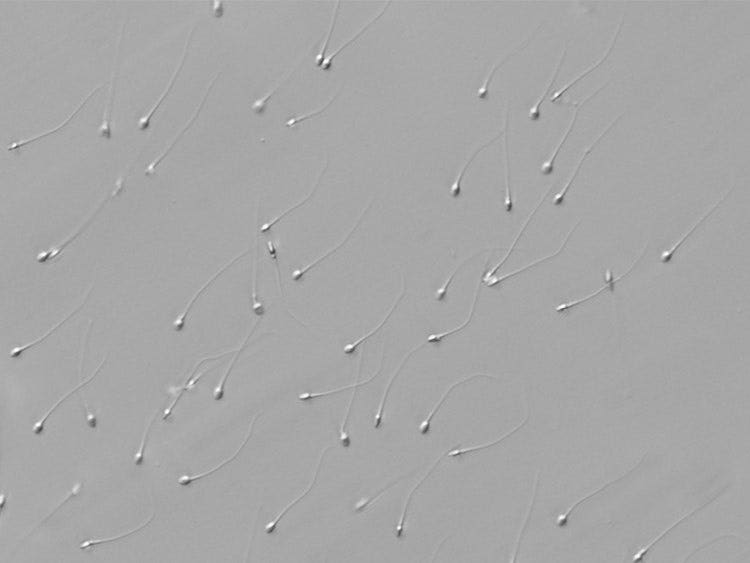

中間変倍による精子評価
1倍、1.6倍、2倍の変倍がレバー操作で行えます。40X対物レンズとの組み合わせにより、精子頭部の内部構造を詳細に観察できるため、ICSIに用いる精子選別の精度向上に貢献します。

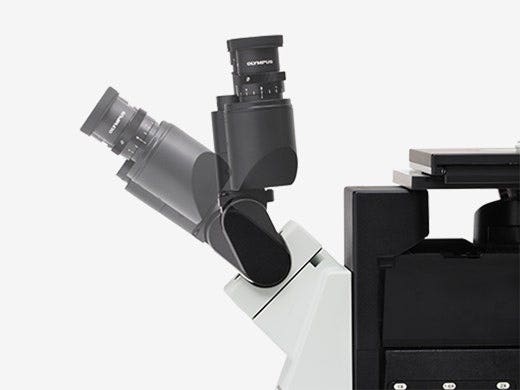

使い勝手の向上
立姿勢での観察
接眼レンズを真上に向けられるため、立ったままでの姿勢でも検鏡が可能になります。
高い実験再現性
コンデンサーの高さ位置を再現できる機構（フォーカスストッパー機能）を搭載することにより、サンプル入れ替えのために高さを変えても、最適なケーラー状態を再現することが容易です。これにより、常に調整された状態で観察する事が出来ます。
LED照明システム
発熱が少なく、長寿命のLED光源はラボ内での長時間の観察に適しています。

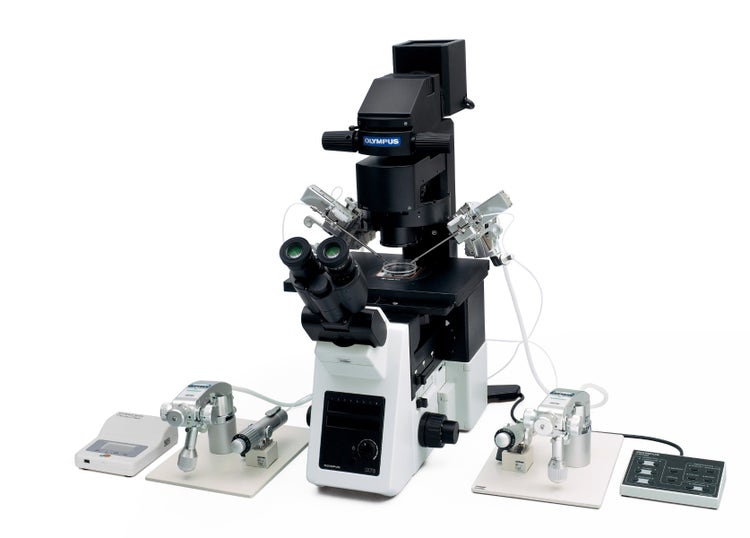

ラインアップ
マニュアル操作の顕微鏡に加えて、ご希望に応じてセミ電動への拡張を可能にするラインアップをご用意しています。光源は、LEDとハロゲンランプの2種類からお選びいただけます。

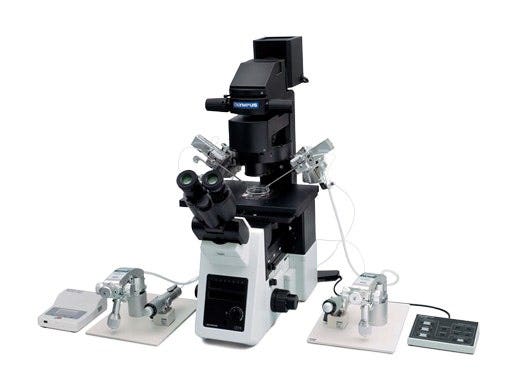

セミ電動仕様
仕様
| IX83 | ix73 | ||
| 本体 | 光学系 | UIS2光学システム | |
|
本体 レボルバー |
電動6ヶ穴微分干渉（簡易防水機能付） |
|
|
|
本体 焦準機構 |
電動レボルバー上下動式、ストローク10.5mm、0.01μmステップ、 最高速度3mm/s | ストローク10mm、微動ハンドル1回転 100μm、最小目盛1μm | |
|
本体 レボ下中間鏡筒 |
1デッキ構造（IX83P1ZF） | ||
|
本体 1次像カメラポート |
1stデッキ光路分岐（Cマウント付き左サイドポート組み合わせ） |
|
|
| 電動切換、0:100/50:50/100:0（左サイドポート: 鏡筒ポート） | |||
| 透過照明支柱 | 支柱チルト機能（傾斜角30°、ショック低減機構付き）、コンデンサーアームストローク88mm、コンデンサー高さ位置再現機構、はねのけ式フィルターホルダー４ヶ付、視野絞り付 | ||
| 透過ケーラー照明 |
|
||
|
|||
| 左手前ショートハンドルステージ（IX-SVL2） | ストロークX：50mm、Y：43mm、穴径中座付（ø25mm）、中座交換式（ø110mm） | ||
|
ステージ フレキシブル右奥ハンドルステージ（IX2-SFR） |
ストロークX：50mm、Y：50mm、穴径中座付（ø25mm）、中座交換式（ø110mm） | ||
|
ステージ 右奥ロングハンドルステージ（IX3-SVR） |
ストロークX：114mm、Y：75mm、ホルダー形式による標本位置再現機構 | ||
|
ステージ 左手前ハンドルステージ（IX3-SVL） |
ストロークX：114mm、Y：75mm、ホルダー形式による標本位置再現機構 | ||
| コンデンサー | W.D.=45mm、NA=0.5、4ヶの光学素子装備可（ø50mmレリーフコントラスト用光学素子角度調整可） | ||
| レリーフコントラスト対応、W.D.=45mm NA=0.5 | |||
| コントローラー |
タッチパネルコントローラー（IX83本体付属） 焦準コントローラー |
- | |
| コントロールボックス | PCインターフェース：IEEE1394a | - | |
| 環境 | 屋内使用、温度 5～40℃、湿度 最大80％（31℃まで）（結露無きこと） 31℃以上の使用環境湿度は直線的に下がり、34℃（70%）～37℃（60%）～40℃（50%）となる。電源電圧変動 ±10% |
||
