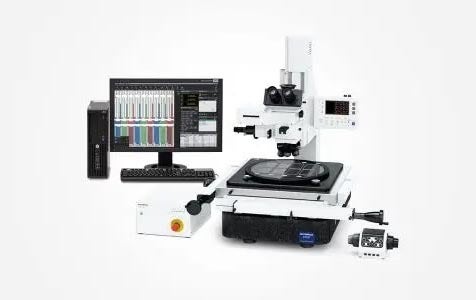

STM7-BSW 工業用顕微鏡

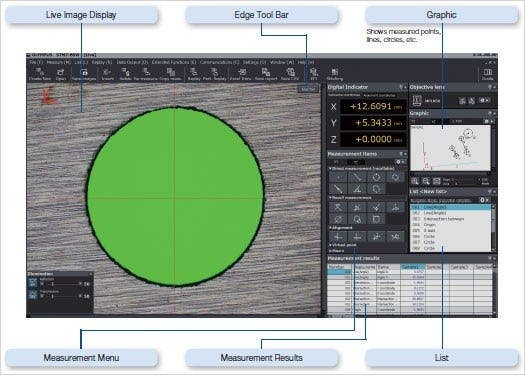

STM7-BSWは、測定顕微鏡STM7に対応した測定支援システムです。 カメラから取込んだライブ画像をモニタ表示し、観察、計測、レポート作成を同一画面上で行うことができ、作業効率向上を実現します。

鮮明な画像で高精度測定をサポートするデジタルカメラのラインアップ

滑らかなライブ表示のハイパフォーマンスモデル

コストパフォーマンスに優れたエントリーモデル

サンプルを載せたら直ぐに測定を開始、平行出しは不要

決まった測定手順をティーチングリストに登録

マクロ登録機能

頻繁に使うアライメントや演算項目を組み合わせて、1つのマクロボタンにまとめることができます。装置を立ち上げるたびに最初から設定する必要がなくなるため、作業の効率化がはかれます。

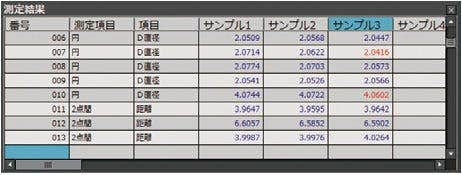

リプレイ機能

頻繁に使うアライメントや演算項目を組み合わせて、1つのマクロボタンにまとめることができます。装置を立ち上げるたびに最初から設定する 必要がなくなるため、作業の効率化がはかれます。

ナビゲーション機能

次の測定点への方向と距離を示すので迷うことはありません。次の測定場所を図面を見ながら都度確認する手間がかからないた め、繰り返し測定する際の時間短縮を行うことができます。

測定結果のバラツキを解消する機能を搭載

エッジ自動検出機能

サンプルのエッジを検出し、座標の自動取得と測定を行います。座標を指定する手間を省くことで、人による測定のバラツキも軽減することができます。また座標の取得が一定時間で行われる入力タイマー
機能やフットスイッチを使用することで、ステージハンドルから手を離すことなく測定作業に集中できます。

異常点除去機能

エッジ検出時に、金属のバリなど異常な箇所を自動的に除外することが可能です。これにより、サンプルの状態に左右されることなく、安定して測定値を算出することができます。また、異常値として除外された箇所は、画面上に色分けして表示されます。

照明制御機能

ソフトウェアから顕微鏡の照明の明るさを制御できます。ティーチングリストの作成時に明るさの設定も保存することができ、リプレイ測定やエッジ自動検出において同じ条件で測定することができます。

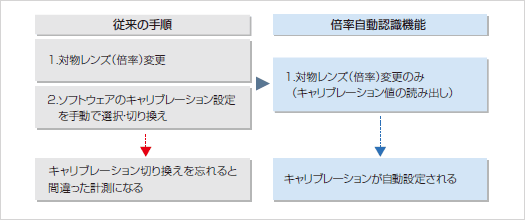

倍率自動認識機能（オプション: コードレボルバ対応）

コード機能付きレボルバの組合せでは、対物レンズの倍率切り換えに連動して、あらかじめ設定したキャリブレーション値を自動で読み出し。いつでも適切なスケールが表示されます。

より広く、より深くサンプルを撮影できる追加機能(オプションソフトウェア)

画像貼り合わせ(MIA)

複数枚の画像を貼り合わせ、１枚の高倍率かつ広域画像を作成します。座標データを基に画像の貼り合わせをするので、信頼性の高い画像を作成する事ができます。

拡張焦点（EFI）

Z軸を動作させながら焦点位置が異なる複数枚の画像を処理し、
全ての位置で焦点が合った１枚の画像を作成します。電動モデル
では、ワンタッチで画像合成が可能です。

仕様

測定支援システム仕様

* Microsoft Office 32bit 2013/2016/2019/2021/365(SAC)、64 bit 2013/2016/2019/2021/365(SAC) は別途ご用意ください。

** 「弊社より提供する顕微鏡コントローラー（PC）はWindow10のOSライセンスが認証済みとなりますので、Microsoft社のライセンス条項が適用され、当該条項に同意頂くことになります。Microsoft社のライセンス条項は以下をご参照ください」
