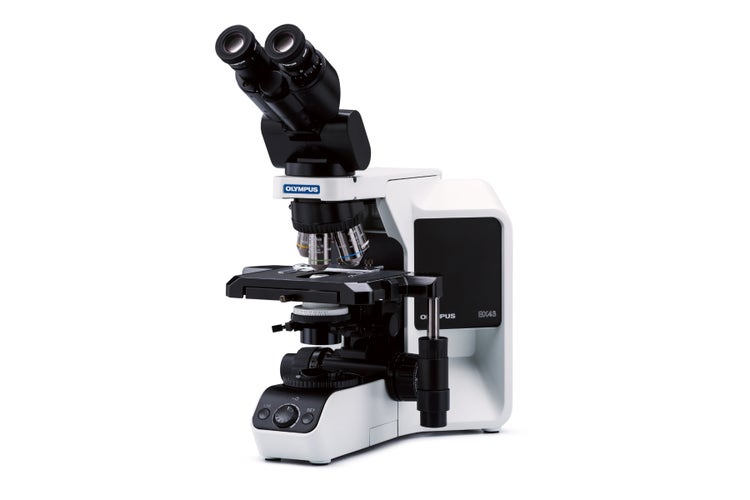

BX43 Upright Microscope
BX43正立顕微鏡は、費用対効果が高くより高性能なシステムで、さまざまな観察ニーズに対応しています。モジュールコンポーネントにより、顕微鏡を明視野観察、偏光観察、位相コントラスト、蛍光観察用にカスタマイズできます。システムに鏡筒やステージ、対物レンズなどを組み合わせて、用途に合わせてカスタマイズします。

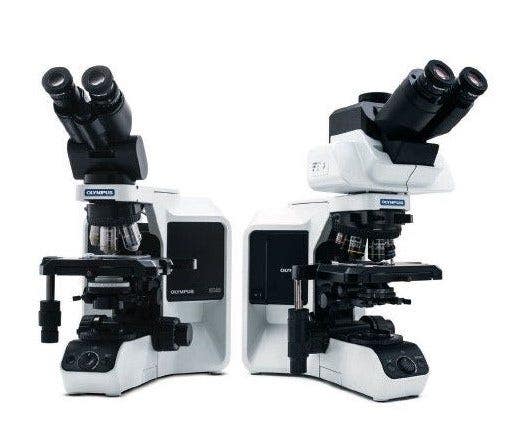

BX43システム生物顕微鏡
システム顕微鏡
高度な機能を備えつつコストパフォーマンスにも優れた顕微鏡です。明視野観察だけでなく、位相差観察や簡易偏光観察にも対応し、検査現場での個々の観察スタイルに応じた拡張性を有します。
高演色白色LED光源の採用により色再現性の高い観察を実現
光源には30Wハロゲンランプと同等の演色性と明るさを持つ白色LEDを採用することで、色再現性の高い観察ができます。またLEDの明るさを変えても色合いは一定に保たれ、LEDは長寿命でもあるためランプ交換の手間も省けます。

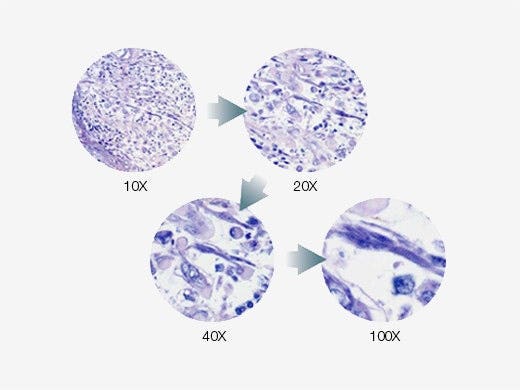

対物レンズと連動した自動調光による操作負担の軽減
コード機能付きレボルバーとライトマネージャー機能により、対物レンズごとにLED光源の明るさを設定することができます。そのため、対物レンズ切り換え時に連動して設定した明るさに調光され、調整の手間が省け、効率の良い観察が継続できます。

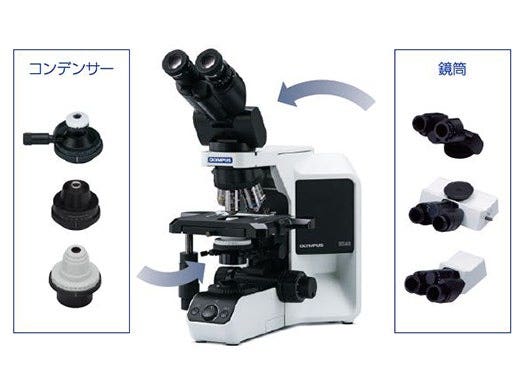

用途に応じたカスタマイズによる作業の効率化
観察スタイルに合わせて鏡筒やコンデンサー、ステージ、レボルバーなど選択できる汎用性の高い顕微鏡です。検査業務フローの効率化に繋がる各種ユニットを取り揃えています。
厚みのある標本にも対応する対物レンズ LPLN40X
厚みにばらつきのある標本でも、鮮明な画像を取得することができます。軽いタッチで操作できる補正環で標本の厚みや封入材などにより生じる球面収差を補正できます。さらに、補正環操作によるフォーカスずれは発生しません。
機能
*分光特性グラフは、視感度曲線を用いて正規化された各光源の分光特性を示しています。各光源の光の強さを比較するグラフではありません。
検査に適した白色LED
オリンパス独自の白色LED* は、ハロゲンランプと同等の色合いが再現され、食品成分や生体成分、細菌検査や病理・細胞研究などに適した照明です。また、LED照明は、明るさを変えても色合いが保たれるので、フィルターによる色合い調整が不要です。さらに、長寿命 (約20,000 時間) のLED はランプ交換の手間を省き、長期にわたり照明性能を維持します。
* BX3シリーズに採用した白色LEDは、シーシーエス株式会社との共同開発です。
各種アプリケーションに適応するコンデンサーラインナップ
BX43は、用途に合わせてコンデンサーを選択することにより、明視野 (BF) 、暗視野 (DF) 、位相差 (PH) 、さらには専用に設計された低倍の観察まで可能です。また、暗視野 (DF) 、位相差 (PH) 、1.25xに対応できるユニバーサルコンデンサーも用意されています。多彩なコンデンサーラインナップが、明視野観察主体の検査用途のご要望にお応えします。コンデンサーの上面を白く加工してあるため、明視野観察時に目視でスライドガラス標本の位置を簡単に確認することができます。
アッベコンデンサー 4x～100x

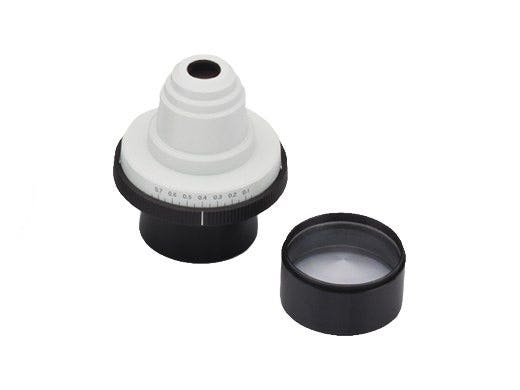

低倍率コンデンサー 2x～100x

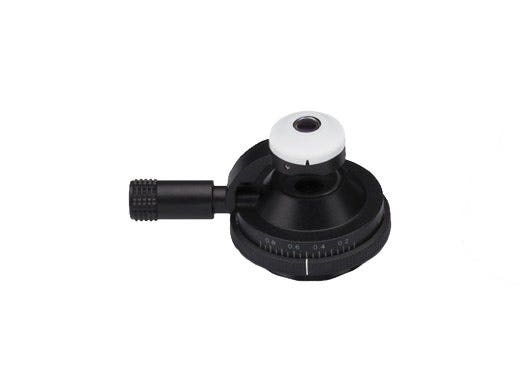

ハネノケコンデンサー 1.25x～100x

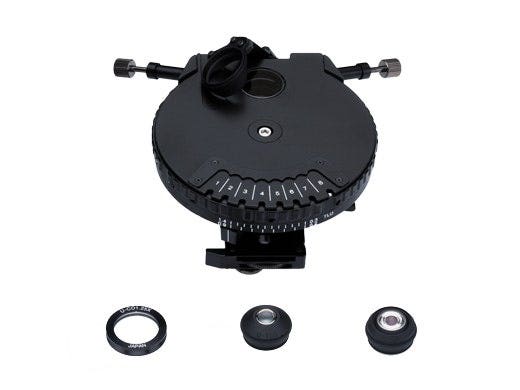

ユニバーサルコンデンサー
明視野/位相差/暗視野/微分干渉
仕様
| 観察法 | 明視野 | ○ | |
| 暗視野 | ○ | ||
| 位相差 | ○ | ||
| 蛍光 (B, G励起) | ○ | ||
| 蛍光 (U励起) | ○ | ||
| 微分干渉 | ○ | ||
| 簡易偏光 | ○ | ||
| 照明系 | 透過ケーラー照明 | LED光源 | ○ |
| 落射蛍光照明 | 100W水銀ランプ | ○ | |
| ライトガイド光源 | ○ | ||
| 焦準機構 | 焦準方式 | ステージ上下 | ○ |
| 中間変倍装置 | マニュアルターレット | ○ | |
| レボルバー | マニュアル式 | 読み出し機能付き(7穴) | ○ |
| 標準タイプ(7穴) | ○ | ||
| ステージ | マニュアル式 | 左下ハンドルステージ | X: 76 mm (3 in.), Y: 52 mm (2 in.) |
| 液浸左下ハンドルステージ | X: 76 mm (3 in.), Y: 52 mm (2 in.) | ||
| プレーンステージ | 外形寸法 180mm × 150mm | ||
| 回転ステージ | 回転: 360° | ||
| コンデンサー | マニュアル式 | ユニバーサルコンデンサー | ドライトップレンズ: NA 0.9/ W.D. 1.5 mm (10X–100X), ハネノケ: NA 0.2 (1.25X–4X), オイルトップレンズ: NA 1.4/ W.D. 0.63 mm (20X–100X) |
| ハネノケコンデンサー | NA 0.9/ W.D. 2 mm (1.25X–100X) | ||
| アクロマート・アプラナートコンデンサー | NA 1.4/ W.D. 0.7 mm (oil) (10X–100X) | ||
| 暗視野乾燥系コンデンサー | NA 0.8–0.92/ W.D. 4.52 mm (10X–40X) | ||
| 暗視野油浸コンデンサー | NA 1.2–1.4/ W.D. 0.5 mm (20X–100X) | ||
| 低倍コンデンサー | NA 0.75/ W.D. 1.55 mm (2X–100X) | ||
| アッベコンデンサー | NA 1.1/ W.D. 0.7 mm (oil) (4X–100X) | ||
| 位相差コンデンサー | NA 1.1/ W.D. 0.7 mm (4X–100X) | ||
| 偏光用コンデンサー | NA 0.9/ W.D. 1.3 mm (slide glass 1.5 mm) (4X–100X) | ||
| 鏡筒 | 広視野 (FN22) | 双眼 | ○ |
| ティルティング双眼 | ○ | ||
| 三眼 | ○ | ||
| ティルティング三眼 | ○ | ||
| エルゴノミックティルティング双眼 | ○ | ||
| ティルト・テレスコピック・リフト | ○ | ||
| 赤外用三眼 | ○ | ||
| 正立三眼 | ○ | ||
| 正立エルゴノミックティルティング双眼 | ○ | ||
| 超広視野 (FN26.5) | 三眼 | ○ | |
| 正立ティルティング三眼 | ○ | ||
| 外形寸法 | 274.5 mm x 362 mm x 548 mm (標準組み合わせ) | ||
| 質量 | 13.2 kg (標準組み合わせ) | ||
| 環境 | 屋内使用 | 温度 | 5–40 ºC |
| 湿度 | 最大 80% (31 ℃まで) (結露無きこと) 31 ℃以上の使用環境湿度は直線的に下がり、34 ℃ (70%)～37 ℃ (60%)～40 ℃ (50%)となる | ||
| 電源電圧変動 | ±10 % | ||
