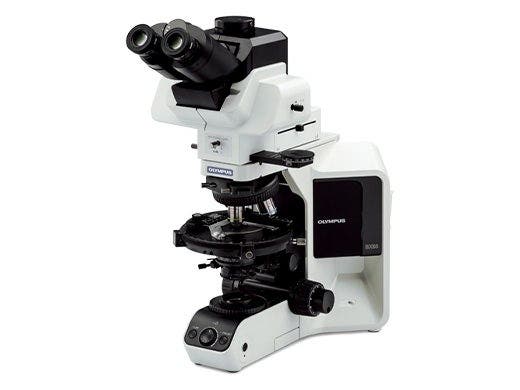

BX53P Polarizing Upright Microscope
BX53-P偏光顕微鏡は、高性能なUIS2無限遠補正光学系と独自の光学設計により、偏光観察に優れた性能を発揮します。多用途で拡張性があり、幅広い用途にわたる観察や測定用のさまざまな補正器やアクセサリーに対応しています。
特長
システム偏光顕微鏡
システム偏光顕微鏡BX53‒Pは、世界に誇る無限遠補正UIS2光学系と偏光特性を考慮した独自の光学設計により、傑出した偏光性能を持つ偏光顕微鏡です。システム性に優れたUIS2光学系と各種コンペンセーターのラインアップにより、観察だけでなく広範囲にわたるレタデーションの測定への応用が可能です。
石英閃緑岩中の斜長石の累帯構造
※スケール表示はサンプルの大きさを示しています。
液晶MBBA（メトキシベンジリデンブチルアニリン）
※スケール表示はサンプルの大きさを示しています。

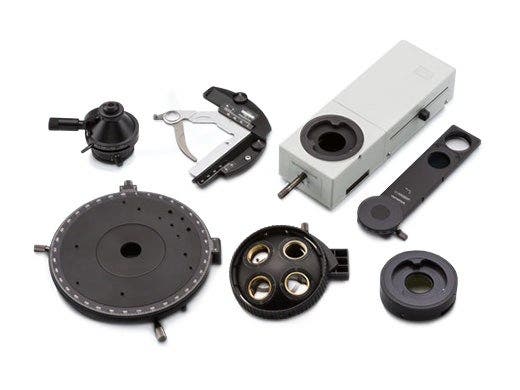

鮮明なオルソスコープ像、コノスコープ像
コノスコープ観察ユニットの使用により、簡単な操作でオルソスコープ、コノスコープの切り替えや、コノスコープ像のフォーカシングが可能です。ベルトラン絞りの採用により、試料の微小範囲でもシャープでクリアーなコノスコープ像が観察できます。

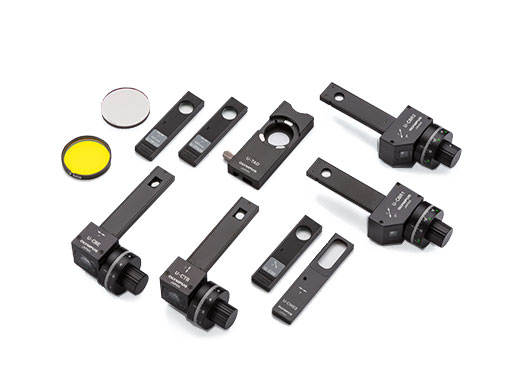

コンペンセーターと波長版の豊富なラインアップ
鋭敏色板・1/4波長板および6種類のコンペンセーターをラインアップし、極微少量から最大20λまでの幅広い範囲でのレタデーション量の測定に対応します。さらに、ベレックとセナルモンコンペンセーターは、視野全体のレタデーションを変えることができるので、偏光観察時のコントラストの増強ができます。
各種コンペンセーターのレタデーション測定範囲
| コンペンセーター | 測定範囲 | 主な用途 |
|---|---|---|
| 肉厚ベレック (U-CTB) | 0–11000 nm (20λ) |
大きなレタデーションの測定 (R*>3λ), (結晶、高分子、繊維など) |
| ベレック (U-CBE) | 0–1640 nm (3λ) |
レタデーションの測定 (結晶、高分子、生体組織など) |
| セルナモン (U-CSE) | 0–546 nm (1λ) |
レタデーションの測定 (結晶、生体組織など) コントラストの増強 (生体組織など) |
| ブレースケーラー 1/10λ (U-CBR1) | 0–55 nm (1/10λ) |
微小なレタデーションの測定 (生体組織など) |
| ブレースケーラー 1/30λ (U-CBE2) | 0–20 nm (1/30λ) |
コントラストの測定 (生体組織など) |
| 石英くさび (U-CWE2) | 500–2200 nm (4λ) |
レタデーションの概測 (結晶、高分子など) |
*Rはレタデーションを表す
測定精度向上のため、干渉フィルター45-IF546の併用をおすすめします (U-CWE2を除く)。

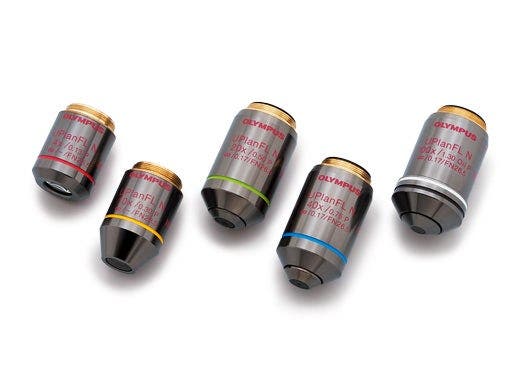

歪みの少ない光学系
設計・製造技術により、対物レンズやコンデンサーの光学歪を極限まで除去しました。これにより偏光性能を向上させ、コントラストの高い偏光観察を実現しました。
堅牢な高精度回転ステージ
回転心出し機構付回転ステージにより、試料を滑らかに回転することができます。回転ステージには45°毎のクリックストップが付いているので、正確に方向を選ぶことが可能です。また、複式メカニカルステージを回転ステージ上に装着することにより、より効率的な観察が行えます。複式メカニカルステージと対物レンズの干渉がなく、標本周辺部の観察でも安心です。

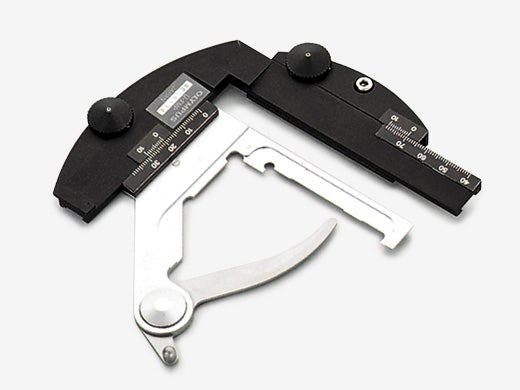

複式メカニカルステージ
仕様
| 観察法 | 明視野 | ○ | |
| 偏光 | ○ | ||
| 簡易偏光 | ○ | ||
| 焦準機構 | 焦準方式 | ステージ上下 | ○ |
| ステージ | マニュアル式 | 偏光用回転ステージ | 回転: 360° |
| コンデンサー | マニュアル式 | 偏光用コンデンサー | NA 0.9/ W.D. 1.3 mm (slide glass 1.5 mm) (4X–100X) |
| 鏡筒 | 広視野 (FN22) | 三眼 | ○ |
| ティルティング三眼 | ○ | ||
| 外形寸法 | 274 (W) x 436 (D) x 535 (H) mm | ||
| 質量 | 16 kg | ||
