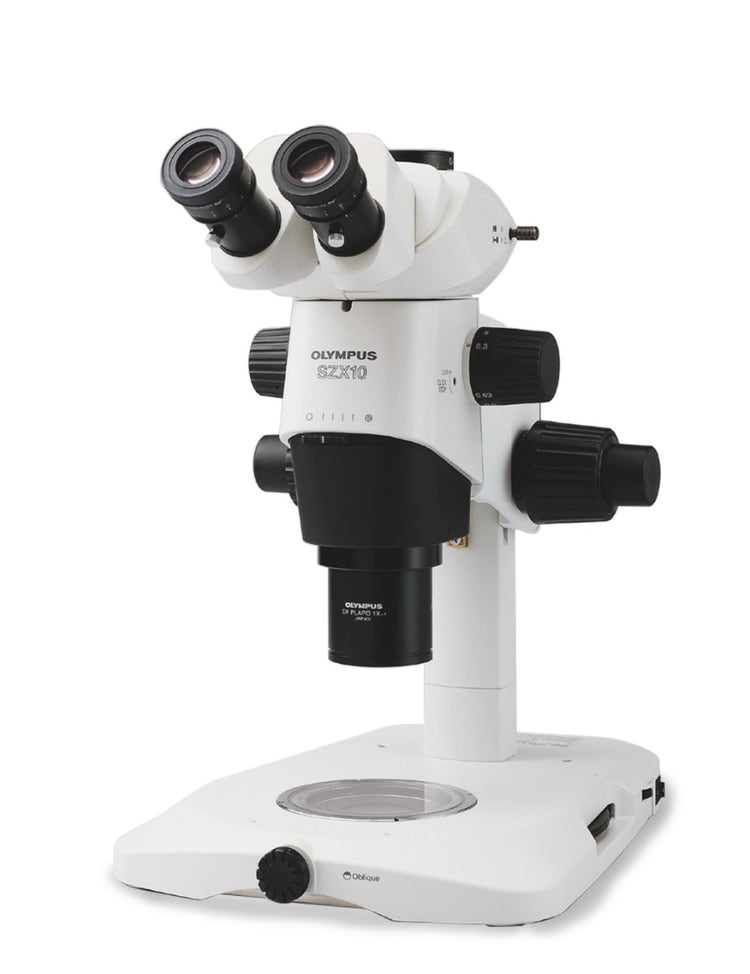

SZX10 Stereo Microscope
SZX10実体顕微鏡はルーチン研究向けのコストパフォーマンスモデルです。暗視野および偏光イメージングに対応し、最大NA 0.2、ズーム比10:1のガリレオ式光学系により収差を最小限に抑えます。形状と色の再現性に優れ、サンプルの自然な外観が得られます。ワイドなズーム比によって、1X対物レンズでは6.2X～63Xの倍率、2X対物レンズでは最大123Xの倍率を実現します。
SZX10 リサーチ向け実体顕微鏡
さまざまな用途に柔軟なシステムを構築可能なワイドズーム実体顕微鏡
SZX10は自然な色と姿をそのまま再現する汎用性が高い高級システム実体顕微鏡です。 光学系は高いNA0.2を実現することで解像力600 (lp/mm) を達成、さらに、ワイドなズーム比 (10:1) によって低倍での作業から高倍での細部確認まで業務効率を高めます。また、画像の歪を大幅に抑えたガリレオ光学系によって忠実に再現した立体像を観ながら、長動作の対物レンズによって得られるレンズ下のスペースを有効に使えるので、サンプルの選択や解剖マニピュレーションなどの作業に有効です。さらに、人間工学に基づいた使いやすい設計で、長時間の作業による疲れを軽減します。SZX10は明視野、偏斜照明だけでなく、蛍光観察ユニットを装備できるので用途に合わせた柔軟なシステムを提供します。
広いズーム比をもつ汎用的な実体顕微鏡

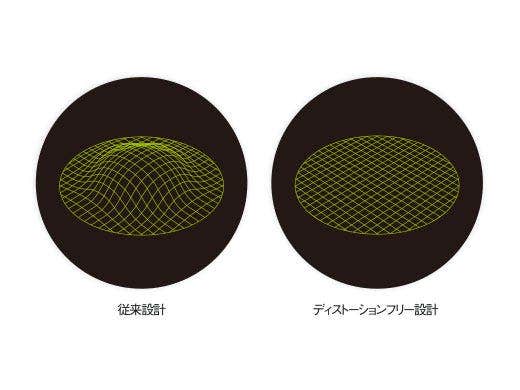

優れた光学特性でより自然な観察像を提供
SZX10は優れた光学特性によって観察するサンプルのあるがままの姿を忠実に再現します。また、DFPlan対物レンズシリーズは高NAによる高い解像力と歪の少ないフラットな画像を得ることができます。特に2X対物レンズではNA0.2、解像力600 (lp/mm) を実現しています。
ワイドなズーム比で10:1を実現
SZX10のズーム範囲は対物レンズ1×使用時で6.3×～63×で、2X対物では、123倍まで拡大可能です。広範囲のズーム比10:1を達成したことで、低倍での作業から高倍での細部確認まで、広範囲を1台で対応可能です。コントラストの弱いサンプルや微小構造もクリアに観察することができ、生体サンプルのマニピュレーションは、これまで以上に容易になります。
デジタルカメラによる画像の記録・保存が可能
SZX10は三眼鏡筒を用いてデジタルカメラを装着できます。リアルタイムに迫る高品位ライブ表示を実現したモデルや、様々な観察法でオールマイティに使えるモデルなど目的に応じて選べるデジタルカメラをご用意しました。これらのカメラはcellSensを使って画像の記録・保存が簡単できるだけでなく、簡単な画像計測から複雑なヒストグラム解析などお客様のニーズに合わせたソリューションを提供することができます。
9種の透過観察用カートリッジを用意し、多様なサンプルを適したコントラストで観察可能
SZX2-ILLTQ/SZX2-ILLTS
新しいLED照明架台のSZX2-ILLTQ/ILLTSに、多様多種な観察法とコントラストを実現できる9種類のカートリッジを新たに用意しました。サンプルの種類や目的に合わせ、適したコントラストで観察することが可能です。LED光源の採用により、架台の厚さを従来の透過照明装置の約半分のわずか41.5mmに抑えました。机上からの高低差の少ない、低い位置にサンプルを置きながら観察や作業ができるため、サンプルへのアクセスがしやすく、アイポイントも低く抑えることが可能です。さらに、LED 照明は架台面上の温度上昇が少なく、長時間に及ぶ生体サンプルのマニピュレーションなどにも有効です。LED光源は消費電力が少なく、また６万時間という長寿命のためランプ交換の手間が省けます。
C. elegans
偏斜ハイコントラストカートリッジ（SZX2-COBH）使用
メダカ
暗視野カートリッジ（SZX2-CDF）使用

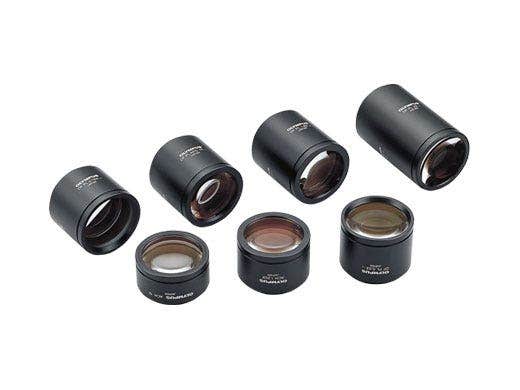

高性能対物レンズ
DFPL2X-4/DFPL1.5X-4/DFPL0.75X-4/DFPL0.5X
DFPL対物レンズシリーズは、際立った色再現性でサンプル形状や構造を正確に捉えます。
DFPLAPO1.25X-2/DFPLAPO1X-4
アポクロマート補正によって広い波長範囲に対して収差補正された歪の無いフラットな画像を得ることができます。
SZX-ACH1.25X/SZX-ACH1X
高い分解能と長動作を両立したバランスの良いモデルです。
機能
蛍光観察にも対応
蛍光ユニットを追加すれば、蛍光タンパク質を観察することもできます。特に高性能蛍光ミラーは、立ち上がりがシャープで高い透過率を持ち、蛍光を効率よく検出できるHQ (ハイクオリティ) フィルタのラインアップも充実しており、より明るい蛍光イメージを細部まで的確に捉えることができます。

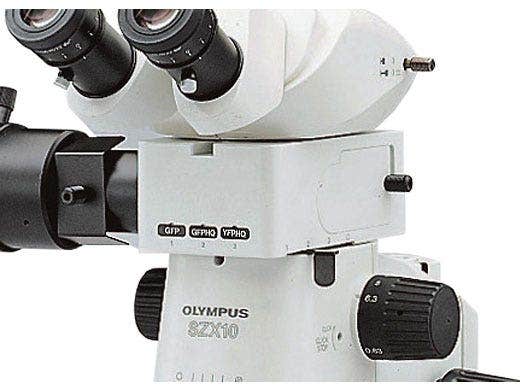

同軸落射蛍光装置
蛍光ミラーを内蔵したフィルターキューブ
最適な輻輳角とティルティング機能を持った観察鏡筒
SZX10では最適な瞳位置で観察できるよう、観察光路に輻輳角をつけています。そのため、長時間の観察において眼への負担を最小限に軽減します。また、角度を自在に調整できる (5°～45°) ティルティング三眼鏡筒や、アイポイントの高さを120mm可変できるアイポントアジャスターをそろえました。設置台の高さなどを気にすることなく、より自然な姿勢で長時間の観察を行えるため、ルーチン作業時の生産性と品質の向上を促します。

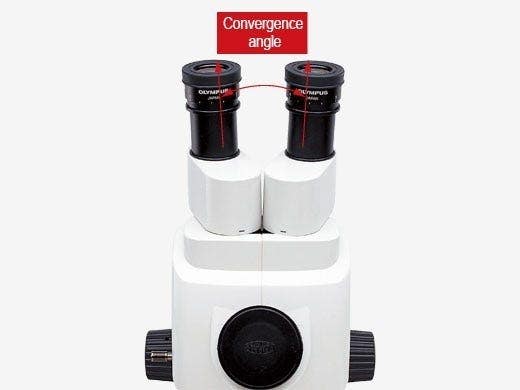

輻輳角付き観察鏡筒
ティルティング機能付き三眼鏡筒
可変式アイポイントアジャスター
cellSens エクステンドフォーカス
深さ方向を変えながら撮影すると全ての面にフォーカスの合った全焦点画像を作成できます。Standardではマニュアルプロセスオプションとの組み合わせで手動での取得が可能です。
cellSensソフトウェアの詳細はこちら
仕様
ズーム駆動方式： 水平ハンドル
ズーム倍率ごとのクリックストップ： ON/OFF方式 (手動時)
80 mm
120 mm
5–45°
30°
45°
50%:50%, 0%:100%
双眼部：カメラ=0%:100%, 100%:0%
51–76 mm
52–76 mm
57–80 mm
WHSZ10X-H FN 22*
WHSZ15X-H FN 16*
WHSZ20X-H FN 12.5*
WHSZ30X-H FN 7*
*視度調整あり、レチクル取り付け可能
DFPL0.75X-4, WD 116 mm, NA 0.075
DFPLAPO1X-4, WD 81 mm, NA 0.1
SZX-ACH1X, WD 90 mm, NA 0.90
DFPLAPO1.25X, WD 60 mm, NA 0.125
SZX-ACH1.25X-2, WD 68 mm, NA 0.125
DFPL1.5X-4, WD 45.5 mm, NA 0.15
DFPL2X-4, WD 33.5 mm, NA 0.2
4段スライド切換え
