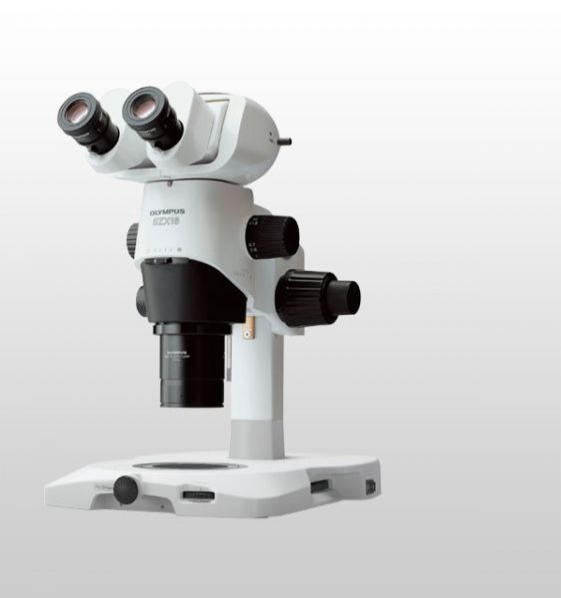

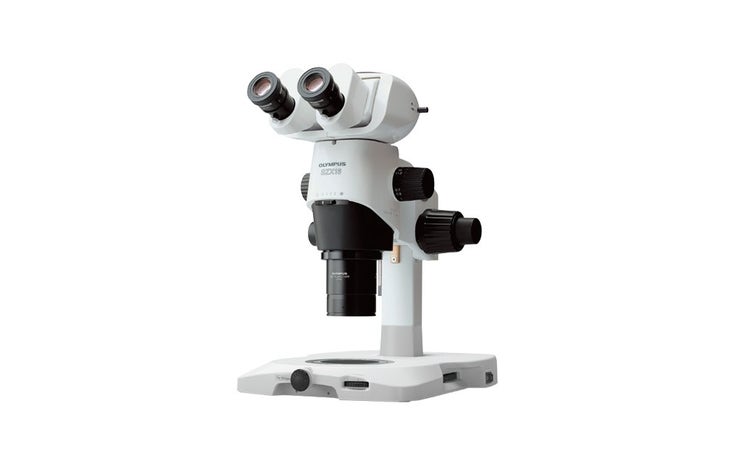

SZX16 Stereo Microscope
SZX16リサーチ実体顕微鏡を使用して、生物全体のマクロビューから個々の細胞構造のミクロビューまでイメージングしましょう。ワイドなズーム比（16.4:1）によって、1X対物レンズでは7～115倍の倍率、2X対物レンズでは最大230xの倍率を実現します。全倍率範囲で色収差を抑えたアポクロマート対物レンズと、900ライン/mmの高い分解能を実現する開口数（NA）0.3により、細部を鮮明に観察できます。
ワイドなズーム比と高いNA（開口数）を両立した実体顕微鏡
ワイドなズーム比 (16.4:1) によって低倍での個体レベルでの観察や選別、高倍での微細構造の観察まで、焦点が合った状態のままシームレスな観察が可能です。
クリアな見えと快適な作業性の実現

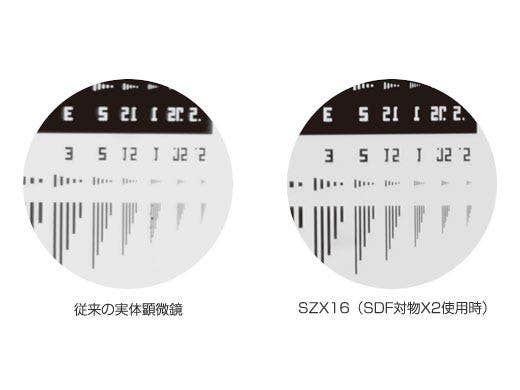

圧倒的な見えを実現した光学性能
高いNA (開口数) を誇るSDF対物レンズにより、高NAを達成 (解像力900lp/mm) し、これまでの実体顕微鏡では観察できなかったコントラストの弱いサンプルや微小構造もクリアに観察することができます。
また、長時間にわたる観察・作業などすべてのシーンにおいて、疲れやすさの原因を排除。人間工学に基づいて、使いやすいフォルムに一新しました。
ワイドなズーム比で広範囲観察が1台で実現
ズーム範囲は7×～115× (SDFPLAPO1×およびWHN10×-H使用時) で、ズーム比16.4:1を実現しています。低倍での作業から高倍での細部確認まで、広範囲を1台で対応可能です。

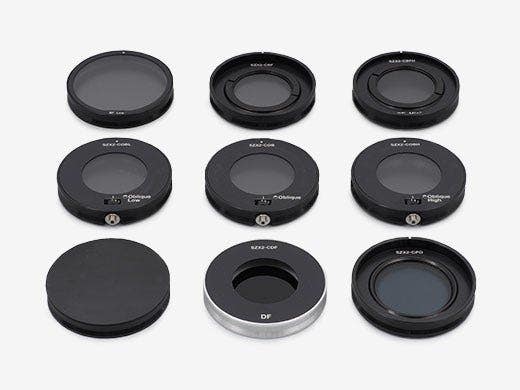

9種の透過観察用カートリッジを用意し、多様なサンプルを適したコントラストで観察可能

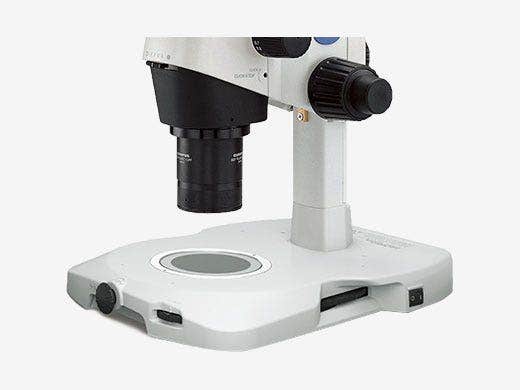

SZX2-ILLTQ/SZX2-ILLTS
新しいLED照明架台のSZX2-ILLTQ/ILLTSに、多様多種な観察法とコントラストを実現できる9種類のカートリッジを新たに用意しました。サンプルの種類や目的に合わせ、適したコントラストで観察することが可能です。LED光源の採用により、架台の厚さを従来の透過照明装置の約半分のわずか41.5mmに抑えました。机上からの高低差の少ない、低い位置にサンプルを置きながら観察や作業ができるため、サンプルへのアクセスがしやすく、アイポイントも低く抑えることが可能です。さらに、LED 照明は架台面上の温度上昇が少なく、長時間に及ぶ生体サンプルのマニピュレーションなどにも有効です。LED光源は消費電力が少なく、また６万時間という長寿命のためランプ交換の手間が省けます。
C. elegans
偏斜ハイコントラストカートリッジ（SZX2-COBH）使用
メダカ
暗視野カートリッジ（SZX2-CDF）使用
高度な研究ニーズに柔軟に応えるデザイン

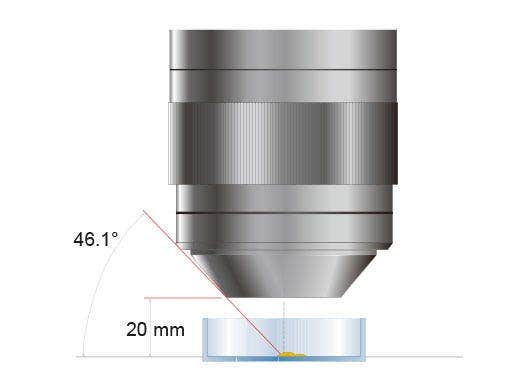

顕微鏡観察下で十分な作業領域を確保
顕微鏡観察しながらでサンプルを操作するためには十分なスペースが必要ですがSZX16は長動作対物レンズを利用することで、そのスペースを充分確保することができます。さらに、SDF対物レンズ1.6X及び2×ではアクセス角を確保した自由度の高い設計により広い作業エリアを確保できるので、手動だけでなく自動マニュピュレーターを使ったインジェクションなどが容易に行えます。
機能
低倍率から高倍率まで、明るさと均一性を両立
低倍率から高倍率まで、かつてない明るさと均一性を両立したSZX16は、サンプル全景から細胞核などの詳細構造までの蛍光観察が可能です。ズームレンズ、対物レンズ等には低自家蛍光硝材のみを採用し、蛍光ミラーユニット内の迷光をライトアブソーバーで大幅に抑えたので微弱な蛍光シグナルをコントラストよく観察することができます。さらにさまざまな励起光を捉えるため、5ポジションのフィルータターレットを採用。より明るい蛍光イメージを細部まで的確に捉えることができます。

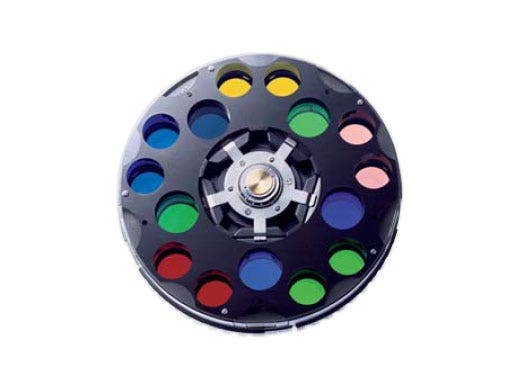

フィルターターレット（５ポジション）
蛍光観察のサンプル
左: GFPを発現させたゼブラフィッシュ胚 右: GFPを発現させたゼブラフィッシュ胚 (28–30 時間後) 画像データのご提供：理化学研究所 脳科学総合研究センター 発生遺伝子制御研究チーム

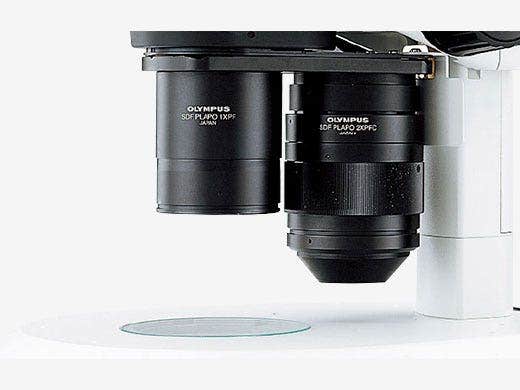

レボルバーに対物レンズを装着すれば3.5×～230×までズームアップ
0.5×、1×、1.6×、2×の4本の対物は同焦点 (PF) 対物レンズです。レボルバーに装着した2本の対物レンズを切り替えることにより、3.5×～230×まで (ズーム比65.7:1) スピーディにズームアップできます。
最適な輻輳角とティルティング機能を持った観察鏡筒
SZX16には眼疲労を軽減するため、輻輳角付きの観察鏡筒を用意しております。また、角度を自在に調整できる (5°～45°) ティルティング三眼鏡筒や、アイポイントの高さを120mm可変できるアイポントアジャスター、薄型透過照明架台をそろえました。設置台の高さなどを気にすることなく、より自然な姿勢で長時間の観察を行えるため、ルーチン作業時の生産性と品質の向上を促します。
輻輳角付き観察鏡筒

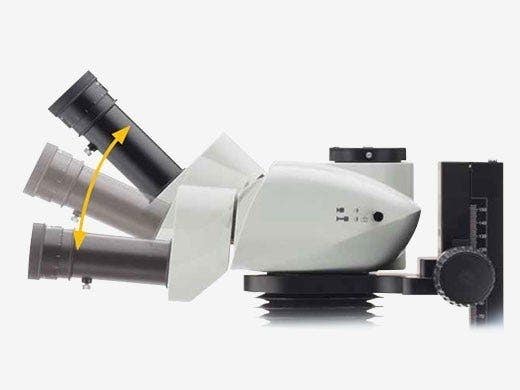

ティルティング機能付き三眼鏡筒

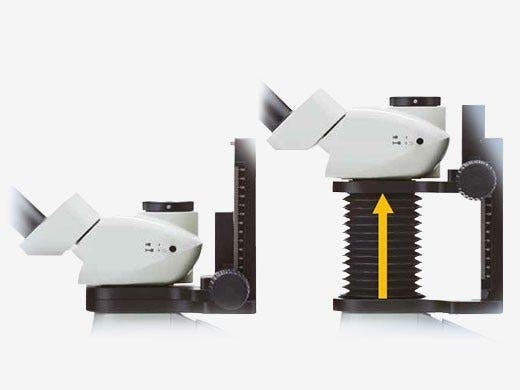

可変式アイポイントアジャスター

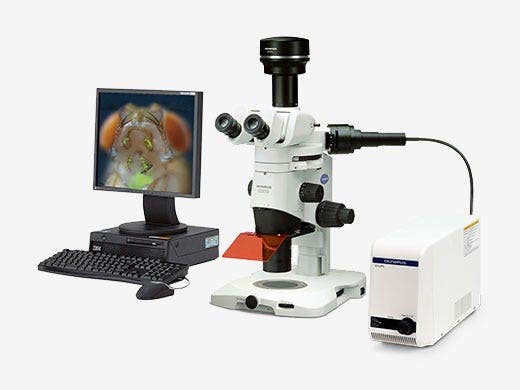

デジタルカメラによる画像の記録・保存が可能
SZX16は三眼鏡筒を用いてデジタルカメラを装着できます。リアルタイムに迫る高品位ライブ表示を実現したモデルや、様々な観察法でオールマイティに使えるモデルなど目的に応じて選べるデジタルカメラをご用意しました。これらのカメラはcellSensを使って画像の記録・保存が簡単できるだけでなく、簡単な画像計測から複雑なヒストグラム解析などお客様のニーズに合わせたソリューションを提供することができます。
cellSens エクステンドフォーカス
深さ方向を変えながら撮影すると全ての面にフォーカスの合った全焦点画像を作成できます。Standardではマニュアルプロセスオプションとの組み合わせで手動での取得が可能です。
cellSensソフトウェアの詳細はこちら
仕様
| 観察法 | 蛍光 (B, G励起) | ○ | |
| 蛍光 (U励起) | ○ | ||
| 簡易偏光 | ○ | ||
| 明視野 | ○ | ||
| 暗視野 | ○ | ||
| 偏斜 | ○ | ||
| ズーム鏡体 | ズーム比 | 16.4 | |
| 倍率表示 | 0.7, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8, 10, 11.5 | ||
| 開口絞り | 内蔵 | ||
| 特徴 | 左右光軸平行型 ズーム駆動方式: 水平ハンドル ズーム倍率ごとのクリックストップ: ON/OFF方式 (手動時) |
||
| 光学系 | ガリレオ式 | ○ | |
| 照明系 | 落謝蛍光照明 | 水銀ランプ | ○ |
| キセノンランプ | ○ | ||
| ライトガイド光源 | ○ | ||
| 焦準機構 | 焦準方式 | 粗微動焦準 | ○ |
| 耐加重範囲 | 0-10.0kg/ 2.7–15.0kg/ 8.0–25.0kg | ||
| 粗動ハンドルストローク |
80mm 120mm |
||
| 粗動ハンドル一回転ストローク | 36.8mm | ||
| 微動ハンドル一回転ストローク | 0.77mm | ||
| レボルバー | マニュアル式 | 標準タイプ | ○ |
| 鏡筒 | 広視野 (FN22) | 三眼鏡筒 | ○ |
| ティルティング三眼 | ○ | ||
| エルゴノミック三眼 | ○ （SZX-LTTR 使用時は、中間倍率が1.25×かかります。） | ||
| 鏡筒傾斜角 |
5–45° 30° |
||
| 2段光切り換え比率 (カメラ : 双眼) |
50%:50%, 0%:100% 双眼部：カメラ=0%:100%, 100%:0% |
||
| 眼福調整範囲 |
51–76mm 52–76mm 57–80mm |
||
| 可変式アイポイントアジャスター | 高さ調整範囲: 30～150mm、目盛有り | ||
| 架台 | 標準架台 | ○ | |
| オプション架台 | 4位置LED透過照明架台 | ○ | |
| 単位置LED透過照明架台 | ○ | ||
| 大型架台 | ○ | ||
| ユニバーサル架台 | ○ | ||
| 外形寸法 | 268 (W) × 386 (D) × 413 (H) mm (標準組み合わせ) | ||
| 環境 | 屋内使用 | 温度 | 0–40 ºC |
| 湿度 | 30–90% | ||
| 接眼レンズ |
WHSZ10X-H FN 22※ WHSZ15X-H FN 16※ WHSZ20X-H FN 12.5※ WHSZ30X-H FN 7※ ※視度調整あり、レチクル取り付け可能 |
||
| 対物レンズ | SDFPLFL0.3X, WD 141 mm, NA 0.045 SDFPLAPO0.5XPF, WD 70.5mm, NA 0.075 SDFPLAPO0.8X, WD 81mm, NA 0.12 SDFPLAPO1XPF, WD 60mm, NA 0.15 SDFPLAPO1,6XPF, WD 30mm, NA 0.24 SDFPLAPO2XPFC, WD 20mm, NA 0.3 |
||
| 蛍光観察ユニット | ニアバーチカル落射蛍光照明 ターレット式5段階切換え |
||
