현미경의 밝고 균일한 조명은 광원을 켜는 것 만큼 단순하지 않을 때가 있습니다. 현미경은 정교한 광학 기기이기 때문에 최적 품질의 이미지를 확실히 보여주려면 관리와 조절이 필요합니다. 가장 쉬운 광학 정렬로는 투과광 명시야 이미지를 위한 쾰러 조명법이 있습니다.

쾰러 조명법의 정렬 과정은 정립 현미경과 도립 현미경에서 동일하지만, 콘덴서와 시야 조리개 및 구경 조리개의 위치는 현미경에 따라 다릅니다. 해당 구성품의 위치를 찾기 힘들다면 현미경 설명서를 참고하세요.

전문가의 팁: 본 과정을 시작하기 전에 렌즈가 깨끗한지 확인하세요. 대물렌즈가 더럽다면 정렬 과정이 어려워질 수 있습니다.

1. 저배율 대물렌즈로 전환하기

배율이 10배 등으로 낮은 대물렌즈로 전환하면 시야각이 넓어지고 시야 심도가 길어집니다.

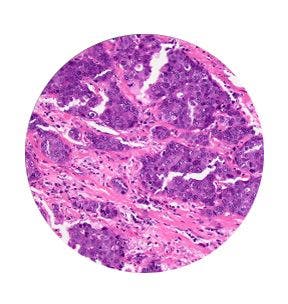

2. 샘플에 초점 맞추기

대물렌즈를 광경로의 올바른 위치로 맞추기 위해, 나머지 렌즈 조절 과정에 앞서 샘플에 초점을 맞춥니다.

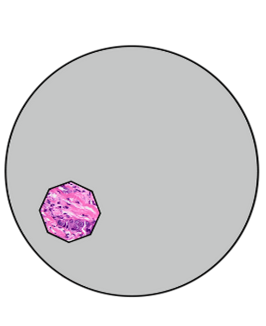

3. 시야 조리개 닫기

샘플의 초점을 맞춘 직후에 시야 조리개를 완전히 닫습니다. 초점이 맞지 않는다면 시야 조리개의 블레이드가 최대한 뚜렷해질 때까지 콘덴서의 높이를 조절하여 샘플의 초점을 맞춥니다.

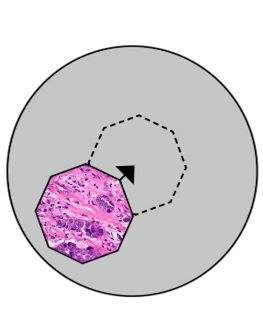

4. 시야 조리개를 가운데에 놓기

다음으로 시야 조리개의 위치를 현미경 이미지 가운데로 조절합니다. 콘덴서 전면의 손잡이 2개로 시야 조리개의 X, Y축을 조절합니다.

가운데 위치를 확인하려면 8각형의 모서리가 시야 경계에 닿을 때까지 시야 조리개를 엽니다. 필요한 만큼 조절하세요.

5. 구경 조리개 조절하기

이미지를 확보했다면 구경 조리개로 대비와 해상도를 조절합니다. 베르트랑 렌즈나 그와 비슷한 렌즈로 후방 초점 단면을 시각화할 수 있습니다. 시야의 75%를 채워야 합니다.

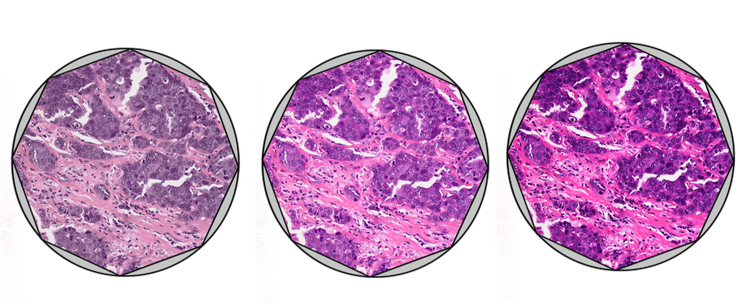

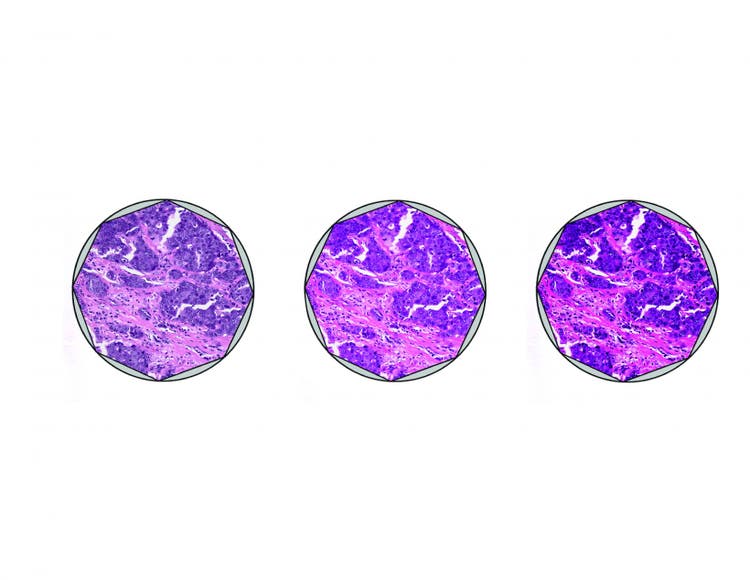

구경 조리개가 너무 넓거나(왼쪽), 적절하거나(가운데), 너무 좁은 경우(오른쪽)의 이미지 품질 비교

6. 시야 조리개를 시야에서 제거하기

마지막으로, 시야 바깥에 걸치도록 시야 조리개를 엽니다. 조리개를 완전히 열면 이미지 품질이 저하되니 주의하세요.

다 되었습니다! 이제 고품질 현미경 이미지를 위한 균일한 광시야 조명이 준비되었습니다!

쾰러 조명법을 더 깊이 탐구하고 싶다면 자세한 설명이 담긴 현미경 자료 센터의 입문서를 확인하세요.
