자동 오가노이드 이미징 및

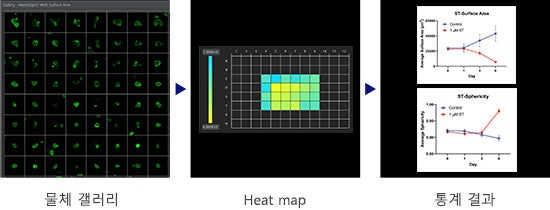

초고속 3D 분석
워크플로를 간소화하여 고속 검출과 3D 물체에 대해 저배율에서 고배율로 자동 순차 확대를 실현하는 스마트한 이미징 시스템을 확인하세요.
자동 매크로-마이크로 이미징
오가노이드나 두꺼운 조직 샘플과 같은 3D 표본을 이미징할 때, 목표물의 위치 파악이 어려워 작업이 지연될 수 있습니다.특히 다중 챔버 배양 용기 또는 멀티웰 플레이트 이미징할 때 시간이 많이 소요됩니다.이 자동 인식 과정을 사용하면, 현미경 작동에 소요되는 시간을 크게 절감할 수 있습니다.

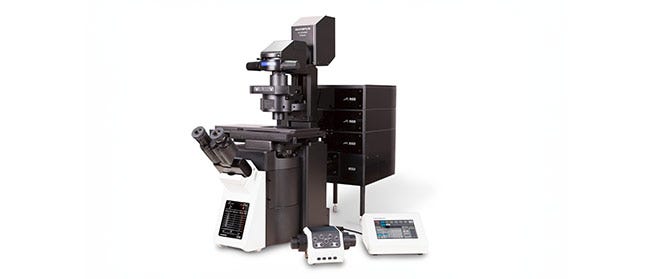

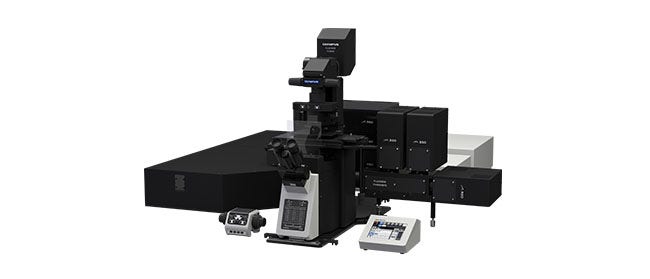

- FV4000 컨포칼 레이저 스캔 현미경은 자동으로 저배율 이미지를 캡처합니다.
- 이후 FV 소프트웨어의 매크로-마이크로 모듈이 배양 용기 또는 웰 속 목표 물체를 감지하고 고배율로 캡처합니다.
| 관찰 환경 | 600 µm 이하의 작동 거리가 필요한 샘플용 | 유리 및 필름 바닥 마이크로플레이트에서 이미징 샘플용 | 600µm를 초과하는 작동 거리가 필요한 대형 오가노이드용 |
| UPLXAPO20X | UCPLFLN20XPH | UPLSAPO30XS | |
|
|
|
|
| 개구수(NA) | 0.8 | 0.7 | 1.05 |
| 작동 거리(WD) | 600μm | 800μm~1800μm | 800μm |
| 관측 시야(FOV) | 900μm | 900μm | 540μm |
| 이멀젼 매체 | 공기/건식 | 공기/건식 | 실리콘 오일 |
| 굴절률(RI) | 1.0 | 1.0 | 1.4 |
X 라인 및 A 라인 대물렌즈와 고품질 이미지
Olympus는 오가노이드 이미징 조건과 관찰 요구사항의 과제를 해결할 기능을 갖춘 여러 대물렌즈를 제공합니다.

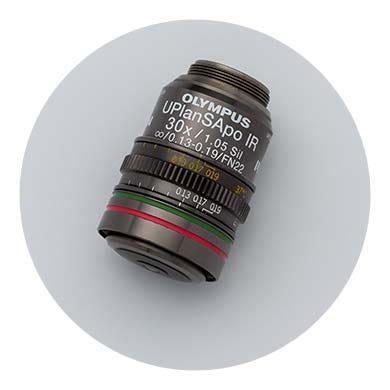

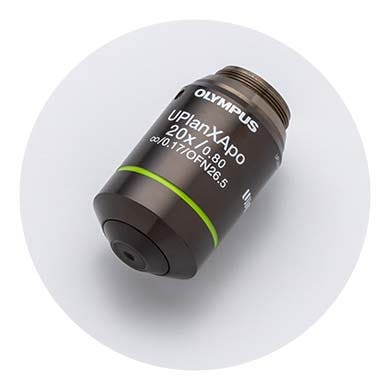

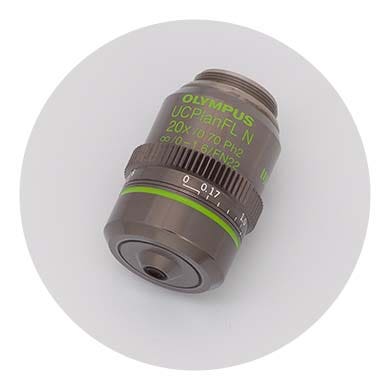

유리 또는 필름 바닥 마이크로플레이트에 배양된 오가노이드의 경우, 에디슨 상을 수상한 X 라인™ 시리즈의 UPLXAPO20X 대물렌즈를 권장합니다.이 20X 대물렌즈는 해상도, 관측 시야, 초점 깊이가 우수한 균형을 이루고 있습니다.0.8의 높은 개구수, 600µm의 작동 거리, 마이크로플레이트 전체에서 이미징을 쉽게 도와주는 공기 이멀젼을 갖추었습니다.심층 조직 이미징 적용 분야의 경우, 샘플의 최대 800µm까지 도달할 수 있는 UPLSAPO30XS 30X 실리콘 오일 이멀젼 대물렌즈를 권장합니다. UCPLFLN20XPH 대물렌즈는 800µm~1800µm의 폭넓은 작동 거리를 제공하며, 플라스틱 바닥 용기를 통한 이미징도 가능합니다.

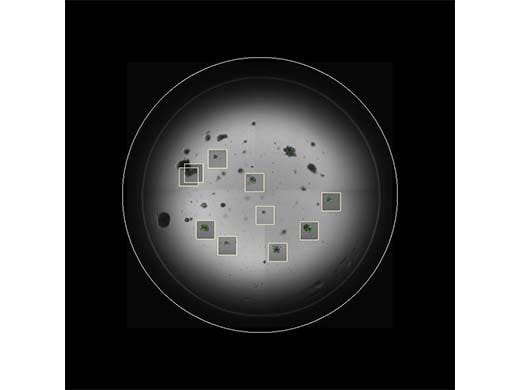

4X에서 본 지도

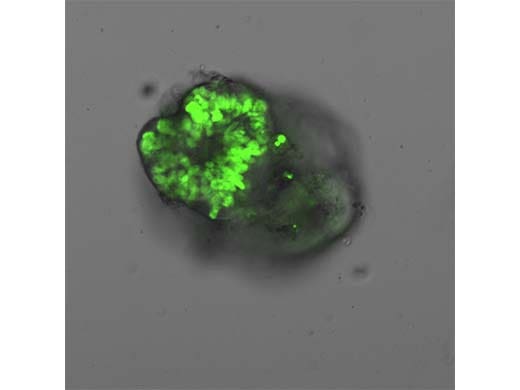

20X에서 본 단일 슬라이스

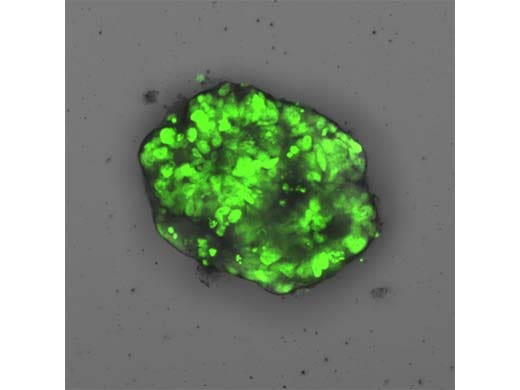

20X에서 최대강도투사
“자동 오가노이드 이미징 덕분에 연구자들은 맞춤형 이미징을 수행할 수 있습니다. 이를 통해, 3D 물체의 빠른 감지와 순차적 고배율 이미징이 가능해졌습니다.최종적으로 약물 변화에 반응하는 환자 유래 오가노이드의 표현형 변화를 검사하는 이미징 워크플로의 효율이 향상됩니다.
Seungil Kim, 박사, 현미경팀 팀장
남캘리포니아 대학교로렌스 J. 엘리슨 변형의학연구소
