결정 입도 솔루션

금속과 세라믹의 경우, 결정 입도는 기계적 특성에 직접적인 영향을 미치기 때문에 결정 입도 측정은 가장 중요한 금속조직학 측정 중 하나입니다.다음과 같은 표준화된 방법을 사용하여 결정 입도 번호를 계산합니다.

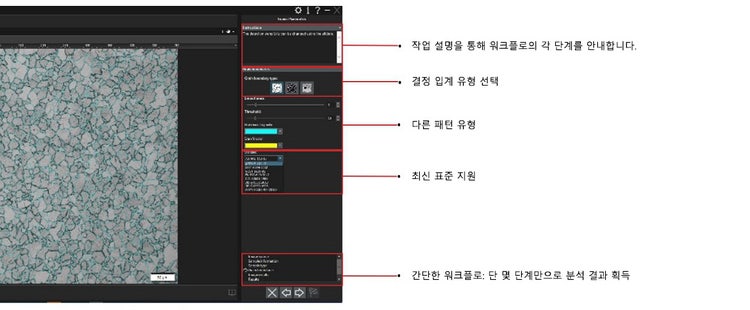

Jeffries Planimetric 방법을 사용한 결정 입도 측정

측정 절차:

• 이미지를 선택합니다(라이브 또는 녹화된 이미지).
• Grain Planimetric 재료 솔루션을 선택합니다.
• 소프트웨어에서 공식 및 테스트 원에 따라 평균 결정 입도(NA)를 계산합니다(PRECiV 소프트웨어에서는 테스트 원 대신 전체 프레임을 사용함).
• 소프트웨어에서 이미지에 포함된 모든 결정립의 표면을 계산하고 분포를 제공합니다.
• 또한 소프트웨어에서 이중 성분 미세 구조에 대한 결과를 제공합니다.

솔루션 하이라이트:

• 각각의 모든 결정립을 개별 계산하여 정확한 결과(+/-0.1G)가 나옵니다.
• 출력값은 다상 결정립 미세 구조에 유용한 결정 입도 분포입니다.
• 이 방법은 오스테나이트계 강철과 언트와인드 결정립에 적합합니다.
• 소프트웨어에서는 테스트 원 대신 전체 이미지를 사용합니다.
• ASTM E112, EN ISO 643, DIN 50601 등 학술 및 산업 환경에서 일반적으로 사용되는 표준의 최신 버전을 포함합니다.

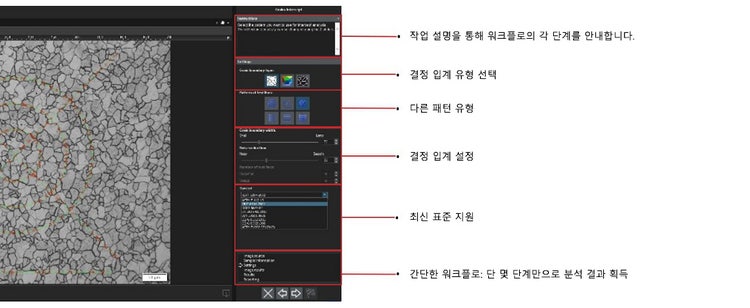

Heyn Intercept 방법을 사용한 결정 입도 측정

측정 절차:

• 이미지를 선택합니다(라이브 또는 녹화된 이미지).
• Grain Intercept 솔루션을 선택합니다.
• 인터셉트 지점을 편집할 수 있습니다.
• 패턴에 의해 인터셉트된 결정립 수(N)와 인터셉트된 결정 입계 수(P)를 소프트웨어에서 자동으로 계산합니다.
• 소프트웨어에서 값 LT를 자동으로 계산합니다.
• 소프트웨어에서 단일 값 G를 제공합니다.

솔루션 하이라이트:

• 패턴 길이의 평균에 의해 정확한 결과(+/-0.1G)가 나옵니다.
• 출력값은 평균 결정 입도 값입니다.
• 정밀도는 측정된 이미지 수의 함수입니다.
• 소프트웨어에서 비등축 미세 구조에 대한 연신율 값을 제공할 수 있습니다.
• 학술 및 산업 환경에서 일반적으로 사용되는 표준의 최신 버전을 포함합니다.

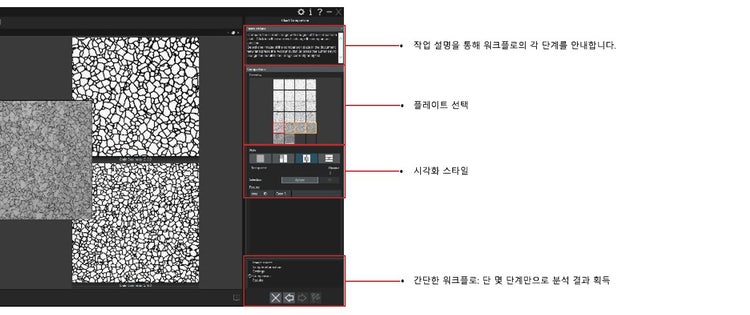

차트 비교 방법을 사용한 결정 입도 측정

일반적인 결정 입도 측정에는 단위 면적/부피당 결정립, 평균 직경 또는 결정 입도 번호가 포함됩니다.결정 입도 번호를 계산하거나 표준화된 결정 입도 차트와 비교할 수 있습니다.

측정 절차:

• 이미지를 선택합니다(라이브 또는 저장된 이미지).
• 차트 내비게이터를 선택합니다.
• 해당 차트를 수동으로 선택합니다.
• 소프트웨어에서 선택한 값의 평균을 내고 고유한 값을 제공합니다.
• PRECiV 소프트웨어에서 배율 차이를 자동으로 수정합니다.
• 이 방법의 정밀도는 (+/-1G)입니다.
