Profile Method

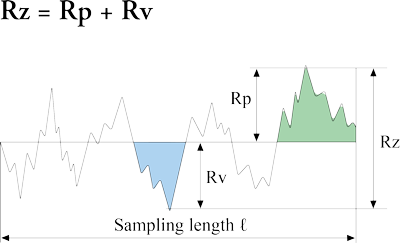

최대 높이(Rz)

기준 길이 내 프로파일의 최대 산(peak) 높이 Zp와 최대 골(valley) 깊이 Zv를 더한 값을 의미합니다.

• JIS’94에서는 Ry라고 표시됩니다
• 프로파일 산: 평균 프로파일 선(X축)의 (물체 기준) 윗부분
• 프로파일 골: 평균 프로파일 선(X축)의 (주변 공간 기준) 아랫부분

Pz 기본 프로파일의 최대 높이
Wz 파상도의 최대 높이

참고 사항
최대 높이는 자주 사용되기는 하지만, 산 값에 의존하기 때문에 스크래치와 오염, 그리고 측정 노이즈의 영향을 많이 받습니다.

_{(거칠기 프로파일의 경우)}

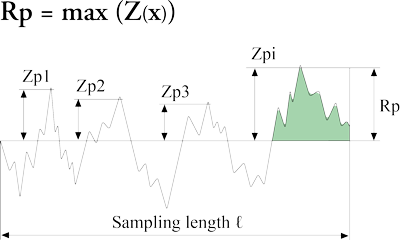

최대 프로파일 산 높이(Rp)

샘플링 길이 내 프로파일의 최대 산 높이 Zp를 의미합니다.

Pp 기본 프로파일의 최대 산 높이
Wp 파상도 프로파일의 최대 산 높이

_{(거칠기 프로파일의 경우)}

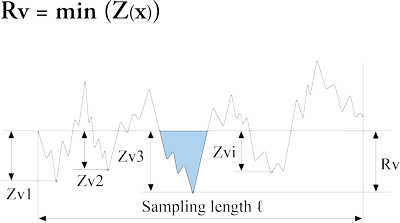

최대 프로파일 골 깊이(Rv)

샘플링 길이 내 프로파일의 최대 골 깊이 Zp를 의미합니다.

Pv 기본 프로파일의 최대 골 깊이
Wv 파상도 프로파일의 최대 골 깊이

_{(거칠기 프로파일의 경우)}

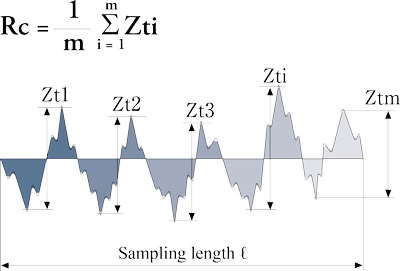

평균 높이(Rc)

샘플링 길이 내 프로파일 요소의 높이인 Zt의 평균을 의미합니다.

• 프로파일 요소: 인접한 산과 골 세트
• 산(골)과 구분해야 하는 최소 높이 및 최소 길이

최소 높이 구분: Rz 값의 10%
최소 길이 구분: 기준 길이의 1%

Pc 기본 프로파일 요소의 평균 높이
Wc 파상도 요소의 평균 높이

_{(거칠기 프로파일의 경우)}

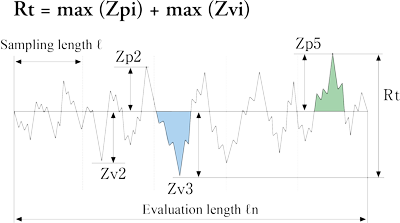

총 높이(Rt)

샘플링 길이가 아니라 평가 길이 내 프로파일의 최대 산 높이 Zp와 최대 골 깊이 Zv를 더한 값을 의미합니다.

• Rt≧Rz 관계가 모든 프로파일에 적용됩니다

Pt 프로파일의 최대 총 높이(JIS’82에서는 Rmax)
Wp 파상도의 최대 총 높이

참고 사항
Rt는 평가 길이 대비 측정을 실시한다는 점에서 Rz보다 더 까다로운 기준입니다. 이 매개 변수는 산 값에 의존하기 때문에 스크래치와 오염, 그리고 측정 노이즈의 영향을 많이 받는다는 점에 유의해야 합니다.

_{(거칠기 프로파일의 경우)}

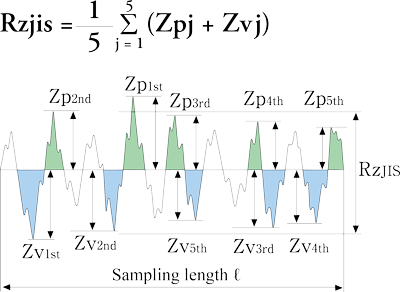

10점 평균 거칠기(Rzjis)

샘플링 범위 내 프로파일에서 가장 높은 산 다섯 개의 높이 평균 값과 가장 깊은 골 다섯 개의 깊이 평균 값을 더한 값을 의미합니다.

• JIS’94에서는 Rz라고 표시됩니다

참고 사항
Rzjis는 구식 표준인 JIS 표준 B0601:1994의 Rz 매개 변수에 상응합니다. 10점 평균 거칠기는 최신 ISO 표준에서는 삭제됐지만, 일본에서 널리 사용됐으며 JI 표준에서는 Rzjis 매개 변수라는 이름으로 계속 유지됐습니다.

_{(거칠기 프로파일의 경우)}

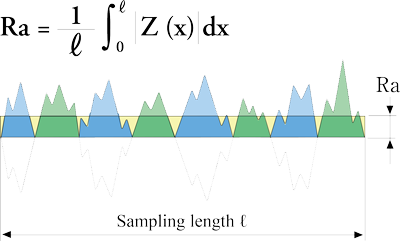

산술 평균 편차(Ra)

샘플링 길이 내 절대 세로 좌표 Z(x)의 산술 평균을 의미합니다.

Pa 기본 프로파일의 산술 평균 높이
Wa 산술 평균 파상도

참고 사항
가장 널리 사용되는 매개 변수 중 하나는 평균 표면의 평균 높이차의 평균입니다. 이 매개 변수는 스크래치와 오염, 그리고 측정 노이즈의 영향을 많이 받지 않기 때문에 안정적인 결과를 보장합니다.

_{(거칠기 프로파일의 경우)}

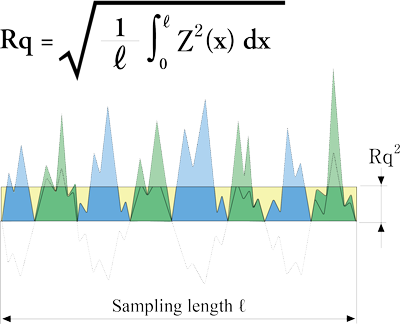

평균 제곱근 편차(Rq)

샘플링 길이 내 Z(x)의 평균 제곱근을 의미합니다.

Pq 기본 프로파일의 평균 제곱근 높이
Wq 평균 제곱근 파상도

참고 사항
이는 가장 널리 사용되는 매개 변수 중 하나이며, RMS 값이라고 부르기도 합니다. 매개 변수 Rq ７은 높이 분포의 표준 편차에 해당합니다. 이 매개 변수는 통계 처리가 간단하며, 스크래치와 오염, 그리고 측정 노이즈의 영향을 많이 받지 않기 때문에 안정적인 결과를 보장합니다.

_{(거칠기 프로파일의 경우)}

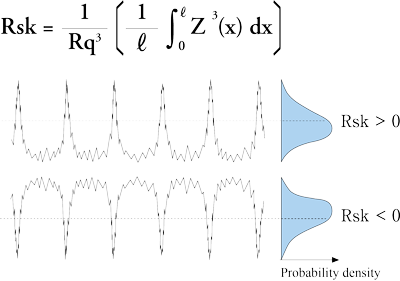

비대칭도(Rsk)

샘플링 길이 내 R8의 세제곱과 Z(x)의 평균 세제곱 값의 몫입니다.

Rsk=0: 평균 선과 대칭(정규 분포)
Rsk>0: 평균선 아래로 이탈
Rsk<0: 평균선 위로 이탈

Psk 기본 프로파일의 비대칭도
Wsk 파상도 프로파일의 비대칭도

참고 사항
이 매개 변수는 높이 분포와 관련되며, 슬라이드 면의 윤활유 오일 섬프 및 마모 평가에 적합합니다.

_{(거칠기 프로파일의 경우)}

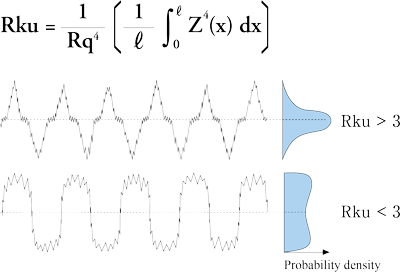

첨도(Rku)

샘플링 길이 내 Rq의 네제곱수와 Z(x)의 평균 2차 값의 몫입니다.

Rku=3: 정규 분포
Rku>3: 높이 분포가 뾰족합니다
Rku<3: 높이 분포가 일정합니다

Pku 기본 프로파일의 첨도
Wku 파상도 프로파일의 첨도

참고 사항
이 매개 변수는 산과 골 끝부분의 기하학적 구조와 관련되며, 두 물체 간의 접촉 수준을 분석하는 데 적합합니다.

_{(거칠기 프로파일의 경우)}

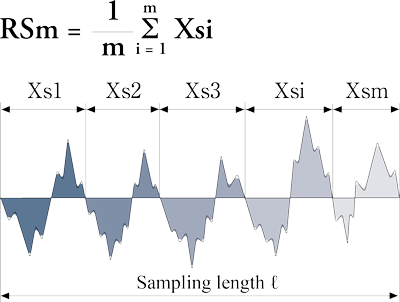

평균 폭(RSm)

샘플링 길이 내 프로파일 요소의 길이인 Xs의 평균을 의미합니다.

• JIS’94에서는 Sm이라고 표시됩니다
• 산(골)과 구분해야 하는 최소 높이 및 최소 길이

최소 높이 구분: Rz 값의 10%
최소 길이 구분: 기준 길이의 1%

Psm 기본 프로파일 요소의 평균 폭
Wc 파상도 요소의 평균 폭

참고 사항
이 매개 변수는 높이 매개 변수 대신에 평행한 그루브와 입자의 가로 크기를 평가하는 데 사용됩니다.

_{(거칠기 프로파일의 경우)}

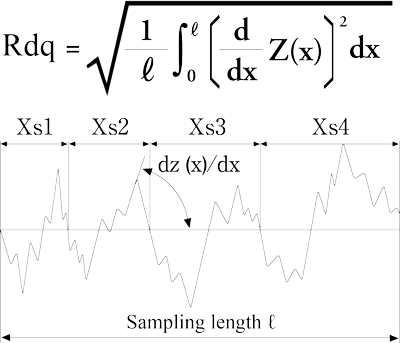

평균 제곱근 기울기(Rdq)

샘플링 길이 내 국부 기울기 dz/dx의 평균 제곱근을 의미합니다.

Pdq 기본 프로파일의 평균 제곱근 기울기
Wdq 파상도의 평균 제곱근 기울기

참고 사항
이 매개 변수를 사용해서 표면이 가파른 정도를 수치로 표현할 수 있습니다.

_{(거칠기 프로파일의 경우)}

실체비 곡선 및 확률 밀도 곡선

실체비 곡선은 매개 변수 c의 수학 함수로 도출되는 물질의 비율을 나타냅니다. 여기서 c는 특정한 샘플의 단절 높이를 나타냅니다. 이 곡선은 베어링 곡선(BAC) 또는 아보트 곡선이라고도 부릅니다. 확률 밀도 곡선은 높이 Zx의 발생 확률을 의미합니다. 이 매개 변수는 높이 분포 막대 그래프와 동일합니다.

_{(거칠기 프로파일의 경우)}

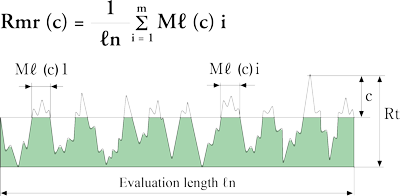

실체비(Rmr(c))

섹션 높이 수준 c의 평가 길이 대 프로파일 요소 부하 길이 Ml(c)의 비율을 나타냅니다(% 또는 μm).

Pmr(c) 기본 프로파일의 부하 길이율(기존에는 tp)
Wmr(c) 파상도의 부하 길이율

_{(거칠기 프로파일의 경우)}

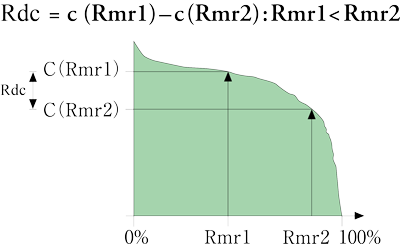

프로파일 섹션의 높이 차이

Rdc는 두 실체비를 매칭하여 섹션 높이 수준 c의 높이 차이를 보여줍니다.

Pdc 기본 프로파일의 섹션 높이 수준 차이
Wdc 파상도 프로파일의 섹션 높이 수준 차이

_{(거칠기 프로파일의 경우)}

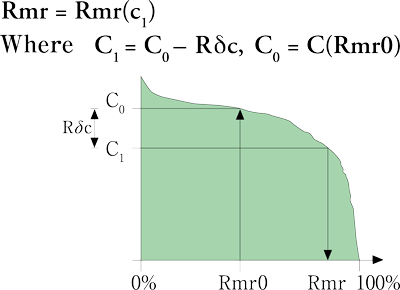

상대 실체비(Rmr)

Rmr은 기준 섹션 높이 수준 C₀와 프로파일 섹션 높이 수준 간의 차이인 Rδc로 결정되는 실체비를 의미합니다.

Pmr 기본 프로파일의 상대 부하 길이율
Wmr 파상도 프로파일의 상대 부하 길이율

_{(거칠기 프로파일의 경우)}

계층화된 기능 특성을 가진 표면의 매개 변수

Rk, Mr1, Mr2 값은 실체비 곡선의 40%에 해당하는 섹션 경사를 최소화하는 선형 곡선(등가 선형 곡선)에서 산출됩니다. 매개 변수 Rk의 너비로 나눠지는 실체비 곡선의 돌출부에 해당하는 영역에 삼각형을 그린 후 매개 변수 Rpk 및 Rvk를 산출합니다.

Rk 중심 거칠기 깊이
Rpk 감소된 산 높이
Rvk 감소된 골 깊이
Mr1, Mr2 부하 부분

참고 사항
이 함수는 마찰 및 마모를 평가하는 데 사용되며, 엔진 실린더 표면의 윤활성을 평가할 때도 사용 가능합니다.

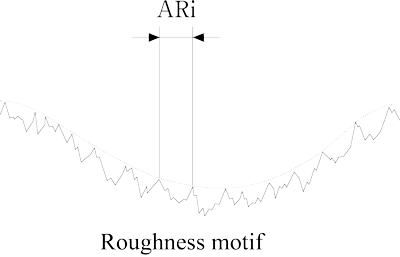

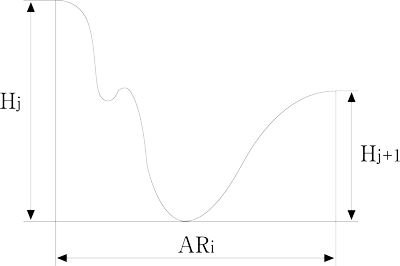

모티프 매개 변수

모티프 매개 변수는 샘플 표면의 피복 형상에 기반하여 표면 접촉 상태를 평가하는 데 사용됩니다.

AR 거칠기 모티프의 평균 간격: 평가 길이에서 산출된 거칠기 모티프 ARi의 산술 평균
R 거칠기 모티프의 평균 깊이: 평가 길이에서 산출된 거칠기 모티프 깊이 Hj의 산술 평균
Rx 거칠기 모티프의 최대 깊이: 평가 길이에서 산출된 Hj의 최대 값
AW 파상도 모티프의 평균 간격: 평가 길이에서 산출된 파상도 모티프 AWi의 산술 평균
W 파상도 모티프의 평균 깊이: 평가 길이에서 산출된 파상도 모티프 깊이 HWj의 산술 평균
Wx 파상도 모티프의 최대 깊이: 평가 길이에서 산출된 HWj의 최대 값

참고 사항
이러한 매개 변수는 접촉 표면(예: 개스킷) 및 윤활 메커니즘의 저하를 평가하는 데 적합합니다.
