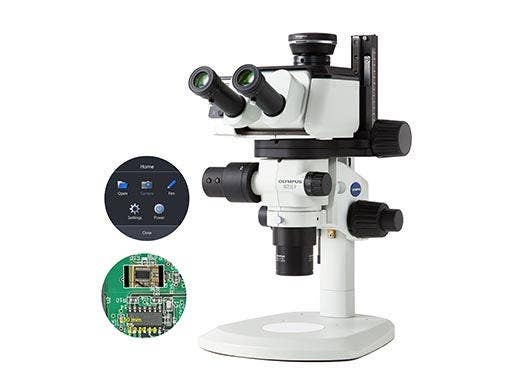

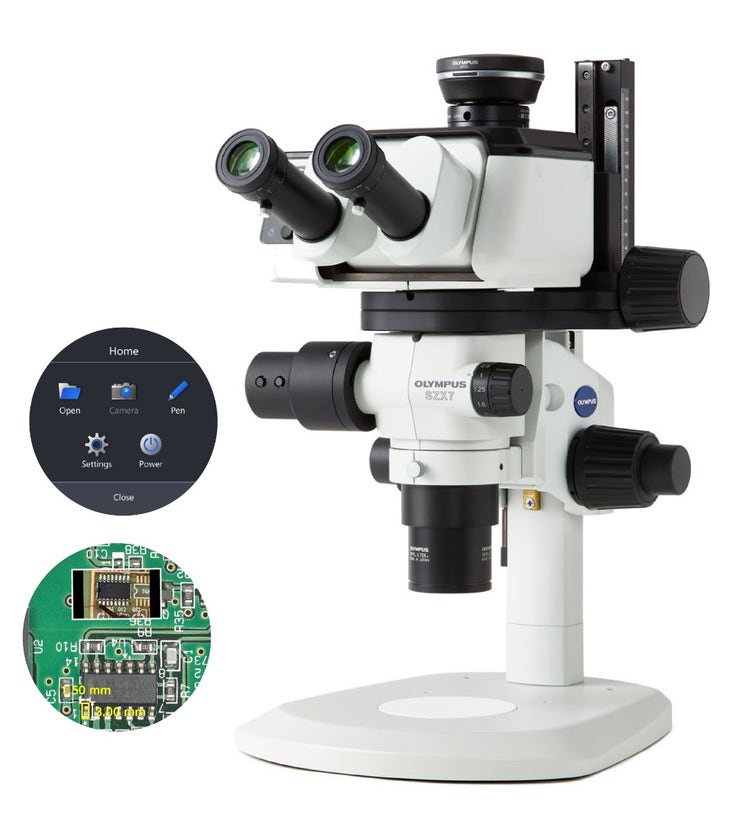

SZX-AR1
AR1 현미경 시스템은 사용자 현미경의 관측 시야 위에 텍스트와 디지털 이미지를 중첩하여 접안 렌즈에서 눈을 떼지 않고도 지침을 쉽게 따를 수 있고 주석을 읽고 영상도 볼 수 있게 해줍니다. AR1 모듈은 Olympus SZX 시리즈 실체 현미경과 함께 작동하여, 해당 현미경을 현미경 기반 제조 작업과 작업자 훈련의 속도와 효율을 개선하는 증강 현실 도구로 바꾸어줍니다.
개요
SZX-AR1 증강현실 현미경 시스템
복잡한 현미경 기반제조 작업 간소화
AR1 현미경 시스템은 사용자 현미경의 관측 시야 위에 텍스트와 디지털 이미지를 중첩하여 접안 렌즈에서 눈을 떼지 않고도 지침을 쉽게 따를 수 있고 주석을 읽고 영상도 볼 수 있게 해줍니다.
AR1 모듈은 Olympus SZX 시리즈 실체 현미경과 함께 작동하여, 해당 현미경을 현미경 기반 제조 작업과 작업자 훈련의 속도와 효율을 개선하는 증강 현실 도구로 바꾸어줍니다.
빠르고 효율적인 의료 기기 제조

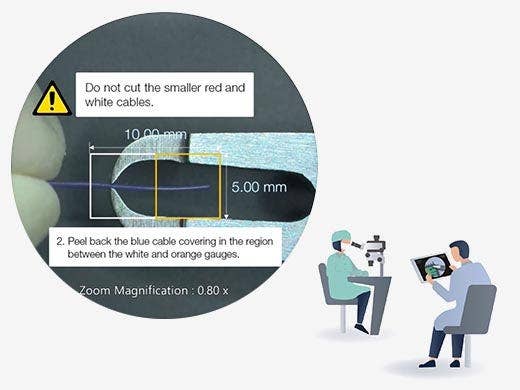

인적 오류 발생 위험 절감
복잡한 제조 작업 중에 AR1 현미경 모듈은 작업자가 실수를 줄이면서 작업을 완료할 수 있도록 도와줍니다. 이때 현미경의 관측 시야에 유용한 자료를 투사할 수 있는데, 그 예는:
- 이미지
- 비디오
- 디지털 십자선
- 줌 링크 측정 게이지
- 주석
이 투사 기술은 암기 상의 오류가 발생할 가능성을 줄이고 작업자들이 반복적으로 시선을 돌리는 대신 작업에 집중할 수 있어 편안하게 작업을 수행하도록 도와줍니다.

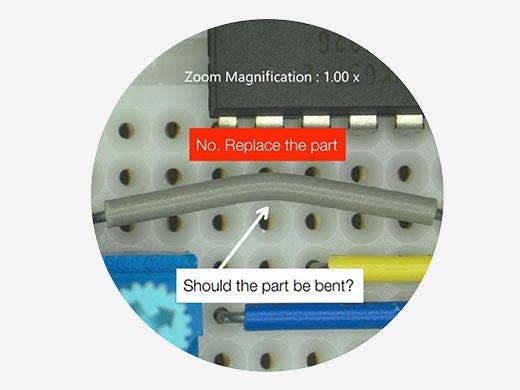

제조 라인 작동 유지
사용이 간편한 AR1 소프트웨어는 작업자가 조립 과정 중에 사용할 프로그램을 제조 엔지니어가 빠르게 설정하여, 시스템이 사용자의 제조 절차에 쉽게 온보딩하고 빠르게 통합되도록 도와줍니다.
- Microsoft Teams와 같은 제삼자 협업 소프트웨어를 사용하여 현장 외 관리자 또는 엔지니어가 현미경의 관측 시야를 보고 원격으로 지침을 내릴 수 있음
- 현장 외 관리자는 실시간으로 작업자를 지도하며 문제를 빠르게 해결할 수 있음
- 이미지 및 비디오 녹화 기능으로 쉽고 빠른 문서화 가능
신입 제조 직원을 빨리 훈련

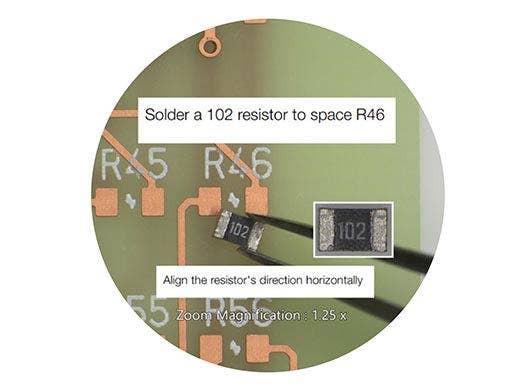

효율적인 현미경 기반 조립 훈련
AR1 시스템은 훈련 과정을 더 효율적이고 유연하게 만들어 줍니다.
- 훈련자는 신입 직원에게 조립 공정의 각 단계를 가르치고 적절히 조립했을 때 구성 요소의 생김새가 어떠한지 보여줄 수 있음
- 훈련생은 접안 렌즈에서 눈을 떼지 않고 훈련을 받을 수 있어 집중력을 유지할 수 있음
이동 없이 훈련
훈련자가 다양한 장소로 이동해야 하는 경우, 훈련 과정에 시간과 비용이 추가됩니다. AR1 시스템은 이동 비용을 없애 시간과 비용을 절약합니다.
- 훈련자가 이동하지 않고도 원격 훈련 가능
- 실제 훈련자 대신 비디오 녹화본을 사용해 신입직원 훈련
기존 실체 현미경과 호환

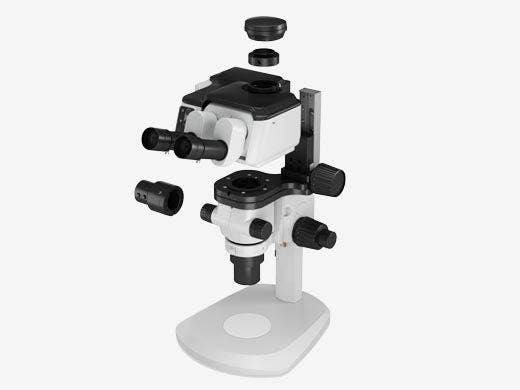

최소의 노력과 비용으로 온보딩
AR1 시스템은 대부분의 SZX 실체 현미경에 쉽게 부착됩니다. 틸팅 삼안경과 SZX-AR1 모듈 마운트를 시스템에서 직접 교체하세요.

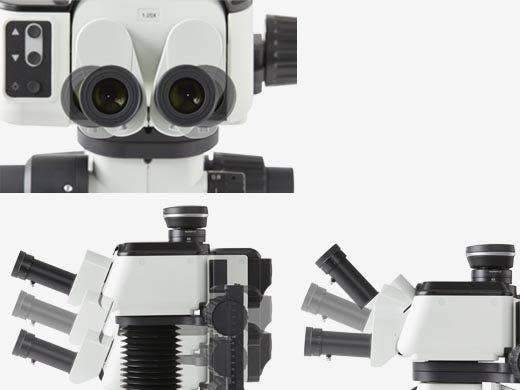

작업 중 편안함 유지
Evident는 실체 현미경을 위한 인체공학적으로 설계된 다양한 구성 요소를 제공하여 사용자가 편안하게 작업할 수 있도록 도와줍니다. AR1 유닛의 인체공학적인 틸팅 삼안경을 Evident 확장 가능한 접안 조절기에 결합하면 사용자가 자연스럽고 편안한 자세를 유지할 수 있습니다.
주요 특징
효율적인 현미경 기반 제조 및 작업자 훈련
AR1 증강현실 실체 현미경 시스템은 제조 라인과 사용자 훈련의 효율을 개선합니다.
제조 라인
훈련
사양
하드웨어
관측 튜브의 각도: 5°~45°
동공 간 거리 조정 범위: 57~80mm
접안 렌즈 클램프 손잡이 장착됨
광 경로 전환 메커니즘: 없음
접안 렌즈 배율: 1.25배; 카메라 배율: 1배
전면 패널 버튼의 기능: AR 이미지 밝기 조절(7단계) 및 AR 이미지 ON/OFF
입력 커넥터: HDMI x 1, USB 2.0(C형) x 1, DC 잭 x 1
구동 전압: AC 100–240 V(AC 어댑터)
최대 소비 전력: 10W
주요 기능:
(a) 줌 확대 설정(클릭 포지션 전용)
(b) 소프트웨어에 생성된 슬라이드를 앞뒤로 이동
출력 커넥터: USB 2.0 C형
주변 온도: 10°C~35°C(50°F~95°F)
상대 습도: 0%~85%
공급 전압 변화: ±10%
오염 등급: 2(IEC60664-1 적용)
설치/과전압 범주: II(IEC60664-1 적용)
스탠드 각도: ±3° 이하
실내용
고도: 최대 2000m(6562피트)
Temperature: 5°C~40°C(41°F~104°F)
상대 습도: 20%~80%[31°C(87.8°F) 이하, 결로 현상 없음]
31°C(87.8°F) 초과 시, 작업 환경의 상대 습도가 34°C(93.2°F)에서 70%로, 37°C(98.6°F)에서 60%로, 40°C(104°F)에서 50%로 선형으로 줄어야 함
사용 중에 제품 이동 금지
사용 후 창고 보관을 가정하지 않음
이동 전에 특수 포장재로 제품 포장
사용자는 제품 이전 설치 권한 없음
소프트웨어
노출 제어: 자동 및 수동으로 전환
ISO 감도 조절: ISO100, 200, 400
화이트 밸런스 조절 기능: 내장(원터치 조절)
스냅숏 인식
파일 저장 형식: BMP, JPEG, PNG
해상도: DP23: 3088 × 2076
DP28: 4104 × 2174
카메라 이미지는 동시에 AR 이미지로 저장될 수 있음
녹화
파일 저장 형식: mp4, mov; 비디오 코덱: H264
오디오 형식: MP3; 오디오 코덱: mp3
해상도: DP23: 1920 × 1080(카메라 이미지 범위: 1600 × 1080)
DP28: 1920 × 1080(카메라 이미지 범위: 1920 × 1080)
비디오는 카메라 이미지 범위 외에서 녹화될 수 없음
카메라 이미지는 동시에 AR 이미지로 저장될 수 있음
*녹화 시간은 약 한 시간
SZX-AR1 소프트웨어는 공정 절차와 연결되는 QR 코드를 생성할 수 있습니다.
QR 코드를 바코드 리더기에 스캔하여 접안 렌즈의 관측 시야에 공정 절차를 불러올 수 있습니다.
호환 가능 바코드 리더기
COM 통신이 가능합니다.
QR 코드 로드 가능
출력 바코드: QR code
PC 필요사양
- 이 시스템과 함께 사용할 PC는 IEC/EN60950-1 또는 IEC/EN62368-1을 준수해야 함
- 이 시스템과 함께 사용할 PC의 필요사양은 아래와 같습니다. 단, PC를 권장 작업 환경에서 사용하더라도 시중의 모든 PC에서 모든 기능이 작동하지 않을 수 있습니다.
Windows 10 Pro(64비트), Windows 10 pro for Workstation(64비트)
Windows 10 버전: 2004, 21H1
Windows 10 IoT Enterprise LTSC 2019
10세대 Intel® Core™ i5 이상(또는 동급)
(권장 코어: 4개 이상, 클록 주파수: 3.2 GHz)
USB 2.0 A형 x1(AR 틸팅 삼안경통 연결용)
USB 2.0 A형 x1(줌 확대 센서용)
USB 3.1 A형 x1(DP23 및 DP28 카메라용)
HDMI x1(AR 틸팅 삼안경통 연결용)
HDMI 1.4 이상
HDMI 커넥터: A형
