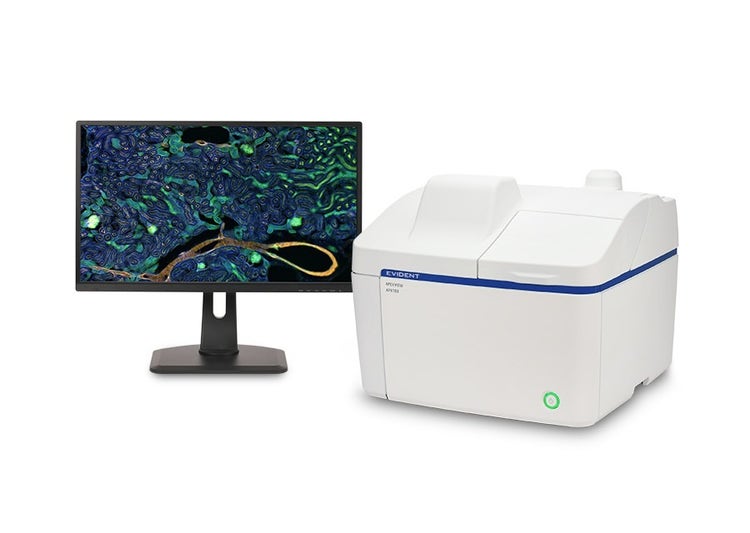

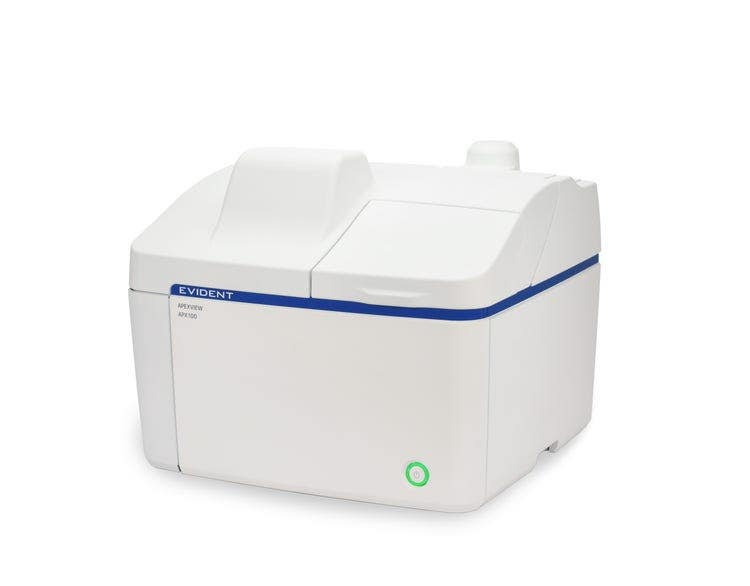

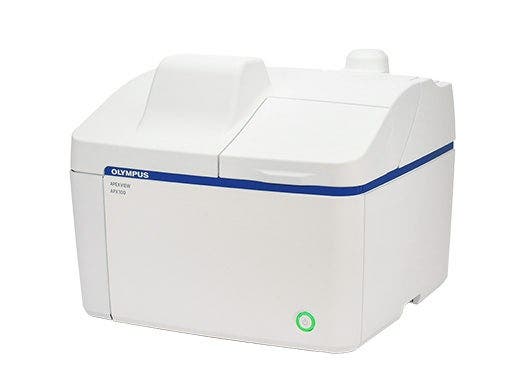

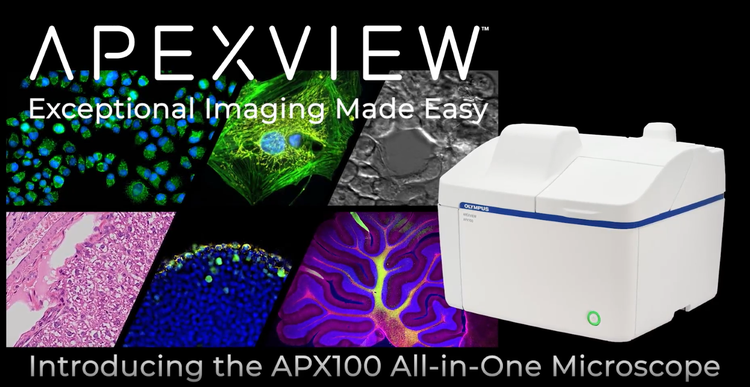

APEXVIEW APX100 탁상형 형광 현미경

APEXVIEW™ APX100 벤치탑 형광 현미경은 연구의 발전을 이끄는 결과를 도출하는 데 필요한 이미징 기능을 제공합니다. 현대 실험실의 현실을 고려하여 설계된 이 제품은 완전한 디지털 플랫폼에서 간편성, 성능, 화질 및 유연성을 결합합니다. 지능형 자동화 기능은 수동으로 수행해야 하는 오류 발생 가능성이 높은 작업을 줄여주며, 프리미엄 광학 시스템과 강력한 소프트웨어는 연구자가 신뢰할 수 있는 신뢰성 높은 데이터를 제공합니다.

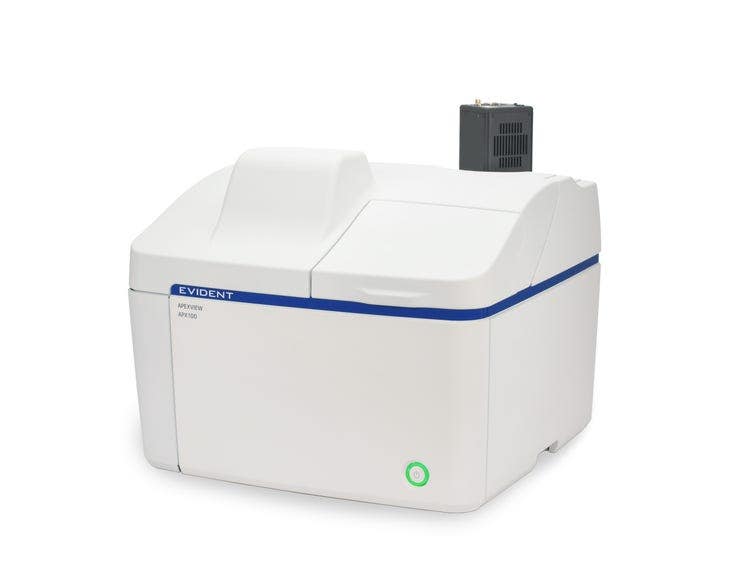

APX100 벤치탑 형광 현미경

연구를 발전시키는 결과

연구자는 장비가 아닌 새로운 발견에 집중해야 합니다.

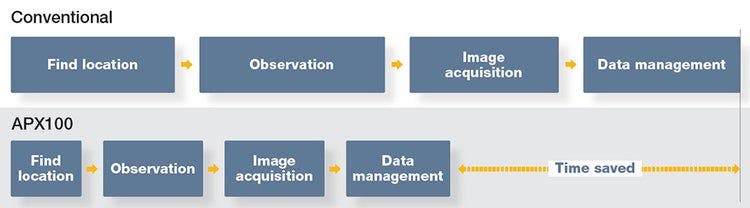

APX100 벤치탑 형광 현미경은 시료 탐색과 자동 초점 조정부터 데이터 관리에 이르기까지 모든 이미징 과정을 자동화합니다. 사용자 친화적인 인터페이스를 통해 별도의 전문가 모드 없이도 몇 번의 클릭만으로 모든 기능을 이용할 수 있습니다.

완전 디지털 시스템은 기존 현미경 제어 방식의 복잡성을 해소하고 암실의 필요성을 없애, 모든 경험 수준의 연구자가 첨단 이미징 기술을 활용할 수 있게 해줍니다.

다중 채널 형광, 명시야, 이미지 스티칭, Z-스택 이미징, 타임랩스 이미징, 그라디언트 콘트라스트를 통해 시료를 촬영할 수 있으며, 이 모든 기능이 발견의 진전을 이끄는 단일 플랫폼에서 제공됩니다.

APX100 응용 분야 살펴보기

Publication-Quality Images Fast

생쥐 신장. Alexa Fluor 488 WGA, Alexa Fluor 568 팔로이딘, DAPI.

지능형 자동화

사용자에게 힘을 실어주는 간편함

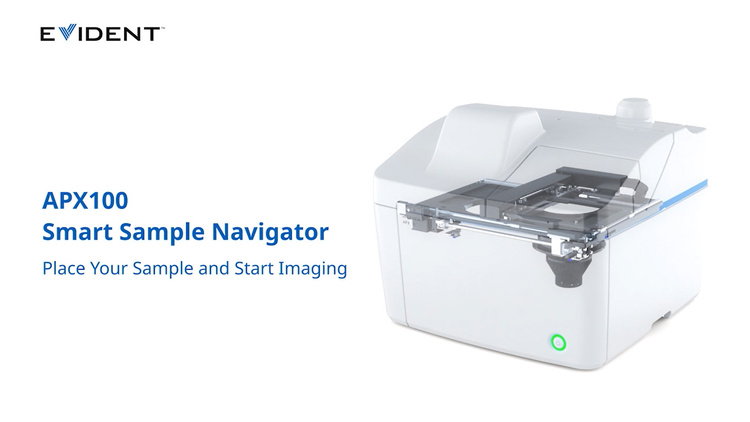

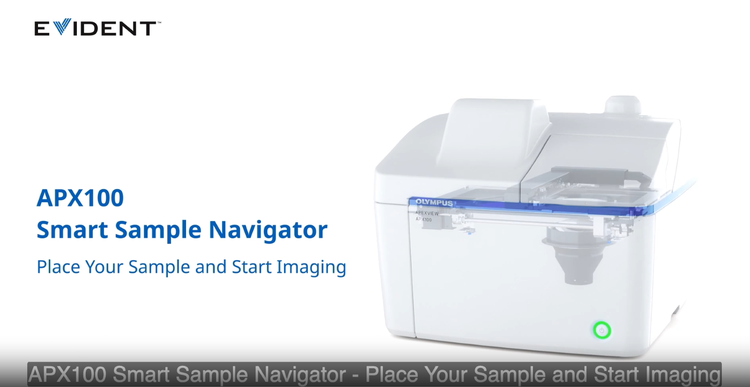

자동 시료 감지

APX100의 스마트 시료 내비게이터는 내장된 AI를 활용하여 시료와 관심 영역을 자동으로 찾아내므로, 이미징 및 데이터 수집을 더 빠르게 시작할 수 있습니다. 시료를 선택하고, 이미징 방식을 정한 다음, 데이터 캡처를 시작하기만 하면 됩니다.

https://adobeassets.evidentscientific.com/content/dam/video/video/library/02_High-Speed_Autofocus_FINAL_EDITED_NO_SUBTITLE_w-VO_1(2).mp4

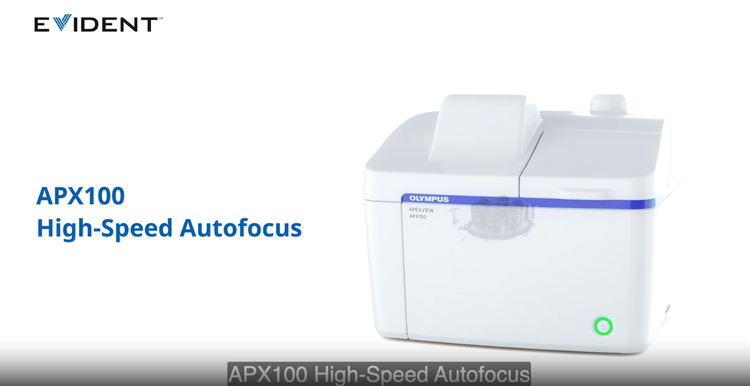

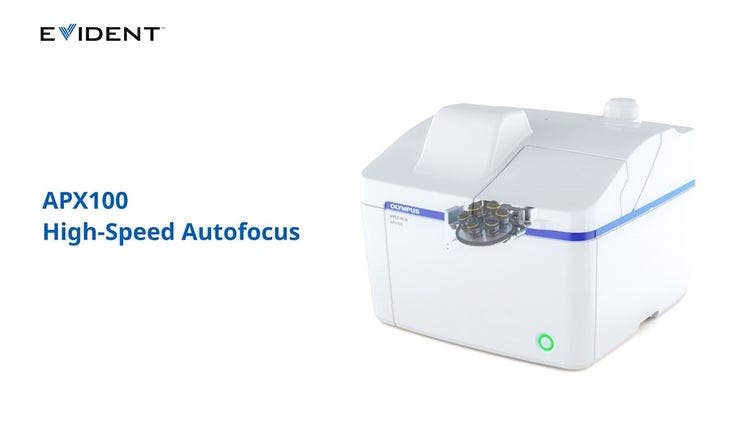

고속 자동 초점

APX100의 자동 초점 기능은 기존 자동 초점 알고리즘보다 최대 12배 더 빠르므로, 조정 시간은 줄이고 데이터 수집에 더 많은 시간을 할애할 수 있습니다.

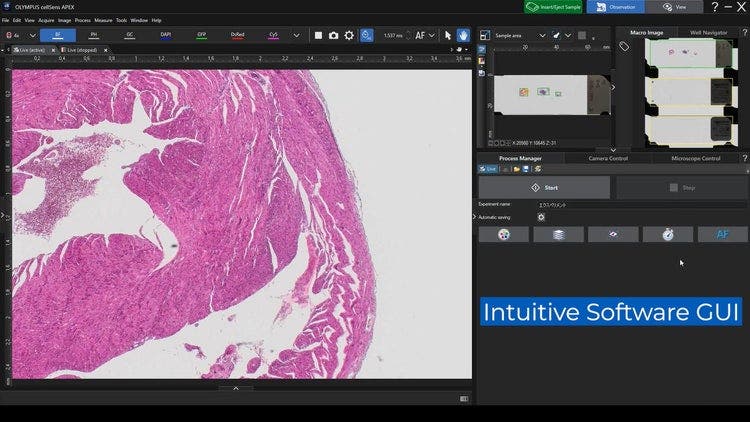

직관적인 인터페이스

APX100 사용법은 간단합니다. 시료를 넣고, 덮개를 닫은 다음 버튼을 클릭하기만 하면 됩니다. 직관적인 소프트웨어는 배우기 쉬운 인터페이스를 통해 이미징 워크플로우 를 간소화하여, 복잡한 다차원 실험도 자신 있게 설정할 수 있게 해줍니다.

https://adobeassets.evidentscientific.com/content/dam/video/video/library/product_page_segment.mp4

자동화된 프로젝트 및 데이터 관리

APX100은 이미지를 자동으로 태그 지정, 정리 및 저장하여 수작업 부담을 줄이고 오류 발생 위험을 최소화합니다.

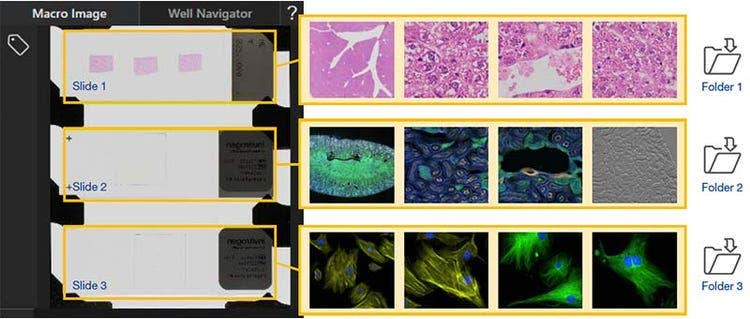

  • 체계적이고 찾기 쉬운 이미지: 이미지 획득 과정에서 소프트웨어가 각 시료별로 폴더를 자동으로 생성하고, 데이터를 올바른 폴더에 저장합니다.
  • 일관된 색인 생성: 데이터를 체계적으로 정리하고 쉽게 찾을 수 있게 하여, 실수로 데이터를 잘못된 폴더에 저장하는 것을 방지합니다.

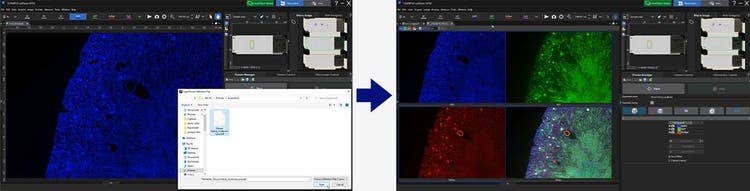

  • 이미지 획득 설정 불러오기: 모든 중요한 획득 설정이 이미지 데이터와 함께 저장되므로 향후 실험 시 쉽게 불러올 수 있습니다.

통찰력을 주는 이미지

새로운 통찰력을 이끌어내는 이미지

과학적 돌파구는 정확하고 정량화 가능한 데이터에 달려 있습니다.

APX100은 최고급 광학 하드웨어와 강력한 이미지 처리 및 분석 기능을 결합하여, 연구에 필요한 고품질 이미지를 제공하고 연구에 요구되는 더 깊은 통찰력을 얻을 수 있게 해줍니다.

BSC-1 세포의 튜불린 및 핵.

쥐 뇌 단면. 왼쪽: 구면 수차로 인해 이미지가 흐릿합니다. 오른쪽: 전동식 보정 칼라를 사용하여 구면 수차를 보정한 모습.

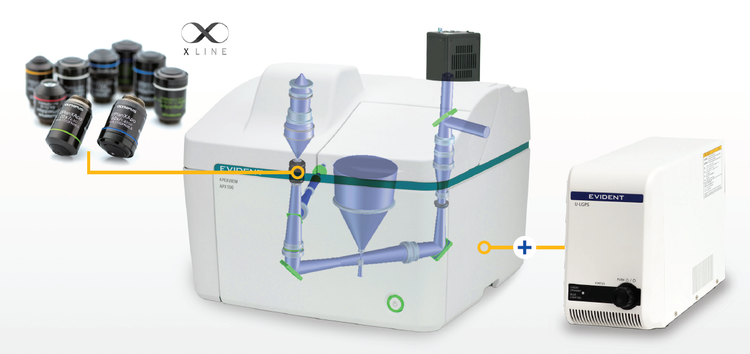

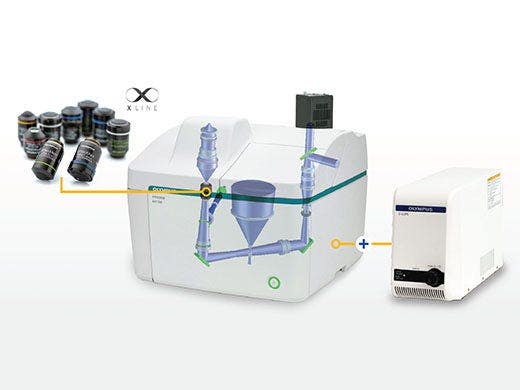

연구에 최적화된 광학 시스템

Evident의 저명한 광학 기술은 시료의 실제 세부 사항을 명확하게 관찰할 수 있도록 도와주며, 생물학적 구조의 위치와 구성을 정확하게 파악할 수 있도록 지원합니다.

APX100에 수상 경력에 빛나는 X Line™ 대물렌즈 시리즈를 장착하여 밝고 일관된 이미징을 얻거나, 모든 연구 요구 사항을 충족하도록 설계된 응용 분야별 대물렌즈를 사용하십시오. 실리콘 침지, 긴 작업 거리, 플라스틱 보정 옵션을 활용하여 연구 성과를 한 단계 더 발전시키십시오.

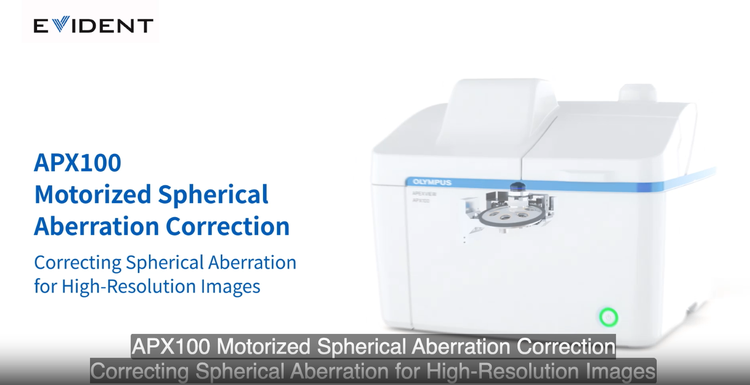

모터 구동식 보정 칼라를 통해 시료 유형에 맞춰 대물렌즈를 미세 조정하여 화질을 한층 더 향상시킬 수 있습니다.

대물렌즈 비교

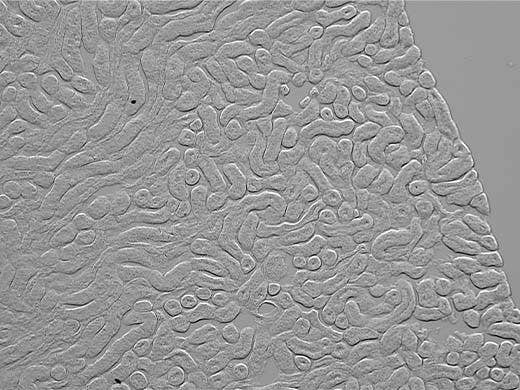

염색되지 않은 시료 선명하게 관찰

APX100의 그라데이션 콘트라스트 방식은 염색되지 않은 표본을 높은 콘트라스트와 세밀한 화질로 시각화합니다.

"그라디언트 콘트라스트(Gradient Contrast)는 오가노이드의 미세 구조를 선명하게 포착함으로써 질병 재현성 검증에 크게 기여했습니다. 또한, 일상적인 배양 조건에서도 고품질의 관찰을 가능하게 하는 점은 또 다른 매력적인 특징입니다."

토시로 사토 의학박사/철학박사

이가라시 료 의학박사/철학박사

게이오 대학

자세한 내용은 인사이트 게시물을 참조하세요

간세포 오가노이드의 그라디언트 콘트라스트 영상,

게이오 대학 의과대학 이가라시 료 의학박사 및 사토 토시로 의학박사 제공

UPLXAPO4X 대물렌즈로 촬영한 생쥐 폐. 염색: HE.

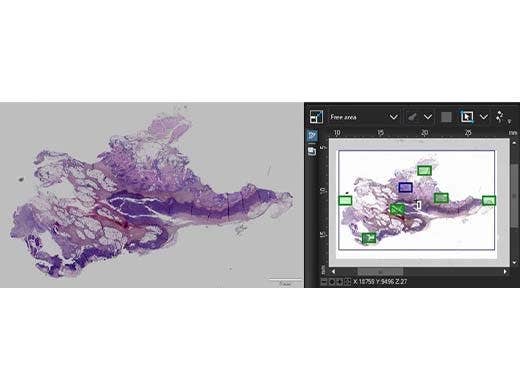

이음새 없이 스티칭된 이미지

시료 전체를 맥락에 맞춰 확인하세요. Evident의 지능형 음영 보정 기능은 넓은 영역을 하나의 매끄러운 이미지로 자동 합성하며, 정밀한 정렬과 음영 보정을 통해 가장자리부터 가장자리까지 일관된 조명을 유지합니다.

강력한 이미지 처리

Evident의 TruSight™ 디콘볼루션 기술은 광학 장치의 한계를 넘어 세부 정보를 복원하여, 연구자들이 신뢰할 수 있는 분석을 위해 의존하는 정량적 무결성을 유지하면서 이미지의 선명도와 품질을 향상시킵니다.

왼쪽: TruSight 미적용. 오른쪽: TruSight 적용.
슬라이드 제공: Encor Scientific.

간소화된 생세포 이미징

APX100은 세포 생존력을 유지하면서 모든 시간 지점에서 일관된 이미지 품질을 제공하는 도구를 통해 장기 생세포 이미징을 지원합니다.

전자책에서 자세히 알아보기

https://adobeassets.evidentscientific.com/content/dam/video/image/landing-directory/apexview-image/HAEC_02.mp4

스크래치 분석

인간 대동맥 내피 세포(HAEC)의 스크래치 분석 타임랩스 이미징 (2일).
이미지 데이터 제공: 도쿄대학 병원 심혈관내과 우에다 카즈타카 박사.

https://adobeassets.evidentscientific.com/content/dam/video/image/landing-directory/abbelight/Timelpse.mp4

수정된 생쥐 난자

수정된 생쥐 난자의 4시간 타임랩스 관찰.

연구를 가속화하는 이미지 처리 및 분석 기능

당사의 첨단 cellSens 이미지 처리 및 분석 소프트웨어는 APX100 시스템과 원활하게 연동되어, 데이터를 빠르고 효율적으로 처리 및 분석할 수 있는 도구를 제공합니다.

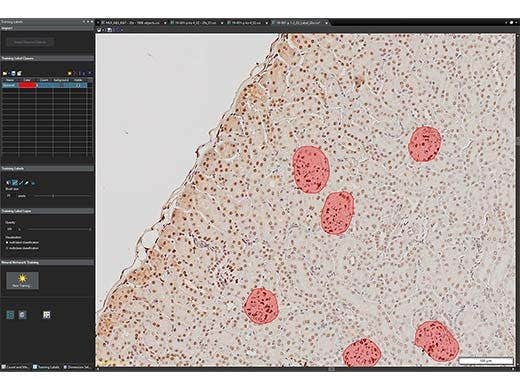

cellSens 이미지 분석

선택 사항인 cellSens 소프트웨어 라이선스는 강력한 분석 기능을 제공합니다.

세포 및 콜로니 분석

  • 세포 계수
  • 콜로니 계수
  • 세포 밀도 추정
  • 면적 커버리지/융합도 추정
  • 크기 분포 분석

형태 분석

  • 세포 형태학적 특성 분석
  • 핵 형태 분석
  • 원형도 측정
  • 종횡비 측정
  • 페레트 직경 분석

형광 정량화

  • 리포터 발현 정량화
  • 형광 강도 측정
  • 양성 세포 분석
  • 다중 채널 강도 비교

스팟 및 펑크타 분석

  • 형광 펑크타 계수
  • 과립 분석
  • 형광 스팟 분석
  • 응집체 정량화

"1차 섬모의 구조적 변화를 포착하기 위해서는 극히 미세한 세부 사항까지 정확하게 촬영할 수 있는 현미경이 필요합니다. 우리가 사용해 온 관찰 도구 중에서도 APX100 현미경 은 탁월하고 안정적인 성능을 보여주었습니다."

고바야시 유키 박사
히로시마 대학교 부교수

자세한 내용은 인사이트 게시물을 참조하세요

https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4

대조군 마우스와 21일간 스트레스를 받은 마우스의 뇌 내 1차 섬모 비교 이미지. 이미지 제공: 히로시마 대학교 고바야시 유키 교수.

뛰어난 유연성

"APX100의 듀얼 카메라 시스템은 형광 관찰용 고감도 흑백 카메라와 자연 영상 촬영용 컬러 카메라를 모두 갖추고 있어, 두 가지 유형의 이미지를 동시에 촬영할 수 있습니다. 이러한 기능은 식물 연구에 매우 큰 가치를 지닙니다."

야마다 히로츠나 박사
히로시마 대학교 조교수

자세한 내용은 인사이트 게시물을 참조하세요

성숙한 군생 뿌리와 비군생 뿌리의 형광(왼쪽) 및 명시야(오른쪽) 이미지. 이미지 제공: 야마다 히로츠나 박사.

누구나 활용할 수 있는 강력한 성능

연구자들은 접근성이나 전문 지식의 제약 없이 핵심 연구 시설 수준의 이미징 기능을 필요로 합니다. APX100은 자동 스캐닝, 지능형 스크리닝, 첨단 이미징 도구를 사용하기 쉬운 플랫폼에 통합하여 모든 사용자에게 강력한 결과를 제공합니다.

  • 4D 이미지 캡처: 확장된 시야, 깊이, 타임랩스(또는 이 세 가지를 모두 결합)를 활용하여, 단일 평면 이미지가 보여줄 수 있는 것보다 각 시료에서 더 많은 정보를 얻을 수 있습니다
  • NIR까지 다중화: 넓은 파장 범위를 통해 더 많은 색상을 동시에 지원하고, 마커 간의 분리를 개선하며, 시료 깊숙한 곳까지 가시성을 확보합니다.
  • 미약한 신호 감지: 고감도 카메라의 판독 잡음이 단 0.7전자에 불과하여, 시료를 과다 노출시키지 않고도 희미한 생물학적 신호까지 신뢰할 수 있는 데이터로 포착합니다.
  • 더 빠른 형광 이미징: 고속 멀티 LED 광원은 다중 채널 이미지를 최대 2.4배* 더 빠르게 캡처하므로, 더 짧은 시간에 더 많은 데이터를 수집할 수 있습니다

*백색 LED 광원과 비교. 10×10 멀티이미지 획득을 통해 4색 이미지를 수집하는 테스트 결과.

Mouse retina flat mount stained with anti S-ospin and M-opsin antibodies. Image captured using the APX100 microscope.

항 S-옵신(보라색) 및 M-옵신(녹색) 항체로 염색된 생쥐 망막 평면 마운트. 점선은 빛 손상으로 인해 원추세포 밀도가 저하된 영역을 강조 표시합니다. 이미지 제공: 앙리 레이노넨(Henri Leinonen) 박사.

중심체 단백질인 켄드린/페리센트린의 세포 내 국소화. 이미지 데이터 제공: 교토 부립 의과대학 해부학과 발달생물학 및 해부학 분과 마츠오 카즈히코 박사.

“바쁘고 다양한 연구 과제가 진행되는 실험실 환경에서 지금까지 APX100의 성능에 진심으로 만족하고 있습니다. 이 장비는 여러 내부 프로젝트에 데이터를 제공할 뿐만 아니라, 새로운 학술 협력 관계를 구축하는 데에도 도움을 주고 있습니다. 업그레이드 옵션도 매우 훌륭하며, 자본 지출을 절감할 수 있다는 장점이 있습니다.”

마크 테일러 박사
Marlow Ingredients 발효 부문 책임자

공간, 시료, 그리고 미래의 요구 사항에 모두 부합

연구 요구 사항이 변화함에 따라 APX100은 이에 맞춰 적응하여, 장기적인 투자를 보호하고 향후 수년간의 과학적 발견을 뒷받침합니다.

연구 요구 사항은 끊임없이 변화하고, 실험실 공간은 항상 귀중합니다. APX100은 폭넓은 시료 호환성, 컴팩트한 벤치탑 설치 공간, 업그레이드 가능한 기능을 통해 오늘날의 응용 분야를 뒷받침할 확신을 주고, 미래의 발견을 위한 유연성을 제공합니다.

  • 밀폐형 설계: 완전히 밀폐되어 있어 전용 현미경실이 필요하지 않으며, 전원 콘센트가 있는 어떤 실험대 위에도 설치할 수 있습니다.
  • 내장형 진동 방지 기능: 별도의 진동 방지 테이블 없이도 표준 실험실 벤치에서 안정적이고 고해상도의 이미징이 가능합니다.
  • 광범위한 시료 홀더 호환성: 슬라이드와 웰 플레이트부터 페트리 접시에 이르기까지 실험실에서 가장 일반적으로 사용되는 대부분의 형식을 지원합니다.
  • 구성 가능한 광원, 카메라, 필터 큐브 및 대물렌즈: 현재의 필요에 맞춰 시스템을 맞춤 설정하고, 요구 사항이 변경되면 다시 재구성할 수 있습니다

사양

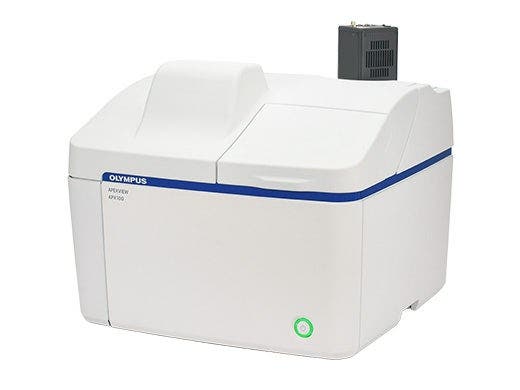

카테고리 사양 APX100-HCU
현미경 관찰 방식 명시야, 형광, 위상차, 그라디언트 콘트라스트
시료 거치대 유리 슬라이드(3개), 35mm 디쉬(3개), 마이크로플레이트, 일반
대물렌즈 사용 가능한 25개의 대물렌즈(4X–100X) 중에서 선택
6개 위치 전동식 회전 노즈피스
전동식 수차 보정 모터 구동 위치 1개, 대물렌즈용 표준 위치 5개
투과 조명기 투과광용 내장형 쾰러 조명, 높은 연색성 LED
콘덴서: WD 45 mm, PHL, PH1, PH2 및 PH3 포함
스테이지 자동 제어 기능이 있는 전동식 XY 스테이지
초점 조절 자동 제어 기능이 있는 전동 초점 조절
배율 체인저 컬러: 0.5배 고정;
흑백: DP23M 0.5배 고정, 기타 1배, 2배
형광 플라이아이 렌즈가 장착된 형광 조명기
8단 전동 미러 터렛
Evident U-LGPS (클래스 1 레이저 제품)
전동식 ND 필터 체인저 (100%, 25%, 6%)
매크로 광학 시스템 내장형 0.07배율 매크로 광학계
진동 방지 장치 내장형
카메라 컬러 카메라 6.41 메가픽셀, 1/1.8 컬러 CMOS
흑백 카메라 Evident DP23M,
타사 카메라2
소프트웨어 운영 소프트웨어 cellSens APEX, cellSens APEX Entry3
선택적 소프트웨어 타임랩스 CS-APS-TL-VF
웰플레이트 네비게이터 CS-S-WN-VF
전체 계수 및 측정 CS-S-CM-VF
CI 디콘볼루션 CS-S-DE-VF
선택 사양 선택 사양 타사 배양 시스템4
타사 약물 전달 시스템5
환경 무게 37.0 kg (81.6 lbs)
전력 소비량 70 W
전원 사양 입력: AC 90–264 V, 50–60 Hz / 출력: DC 24 V/5 A

1 기능이 확인된 광원: Excelitas X-Cite XYLIS, CoolLED pE-400max.

2 기능이 확인된 카메라: 하마마츠 포토닉스: ORCA-Halo, ORCA-Fusion; 텔레다인 포토메트릭스: Prime 95B.

3 cellSens APEX Entry에는 옵션 소프트웨어가 제공되지 않습니다.

4 기능이 확인된 배양 시스템: Tokai Hit STX 시리즈(APX 전용 모델).

5 기능이 확인된 약물 전달 시스템: Tokai Hit KSX-Type2.

목적

카테고리 UIS2 목표 NA WD (mm) 커버 글라스 두께 (mm) 침지 매체
범용 평면 확장 아포크로매트 UPLXAPO4X 0.16 13 –
UPLXAPO10X 0.4 3.1 0.17
UPLXAPO20X 0.8 0.6 0.17
UPLXAPO40X 0.95 0.18 0.11–0.23
UPLXAPO40XO 1.4 0.13 0.17 석유
UPLXAPO60XO 1.42 0.15 0.17 석유
UPLXAPO100XO 1.45 0.13 0.17 석유
범용 확장 아포크로매트 [위상차] UPLXAPO60XOPH 1.42 0.15 0.17 석유
UPLXAPO100XOPH 1.45 0.13 0.17 석유
유니버설 플랜 슈퍼 아포크로매트 [실리콘 침지] UPLSAPO30XS 1.05 0.8 0.13–0.19 실리콘 오일
UPLSAPO40XS 1.25 0.3 0.13–0.19 실리콘 오일
UPLSAPO60XS2 1.3 0.3 0.15–0.19 실리콘 오일
UPLSAPO100XS 1.35 0.2 0.13–0.19 실리콘 오일
긴 작동 거리 범용 평면 반아포크로매트 LUCPLFLN20XPH 0.45 6.6–7.8 0–2
LUCPLFLN40XPH 0.6 3.0–4.2 0–2
UCPLFLN20X 0.7 0.8–1.8 0–1.6
UCPLFLN20XPH 0.7 0.8–1.8 0–1.6
범용 반아포크로매트 렌즈 UPLFLN4X 0.13 17 –
UPLFLN10X2 0.3 10 –
UPLFLN20X 0.5 2.1 0.17
UPLFLN40X 0.75 0.51 0.17
UPLFLN60X 0.9 0.2 0.11–0.23
UPLFLN100XO2 1.3 0.2 0.17
범용 반아포크로매트 [위상차] UPLFLN4XPH 0.13 17 –
UPLFLN10X2PH 0.3 10 –
