CM30 세포 배양 모니터링 시스템

자동화된 CM30 배양 모니터링 시스템에서 제공하는 신뢰할 수 있는 정량 데이터를 사용하여 세포 배양’ 상태, 세포 수 및 융합도를 원격으로 모니터링, 분석 및 공유합니다. 이 시스템을 사용하면 라벨 없는 관찰이 가능하고, 세포 배양 손상 위험이 감소하며, 배양 작업 흐름을 표준화 할 수 있습니다.

개요

스마트 세포 배양 모니터링으로 프로세스 제어

세포 배양은 시간과 비용이 많이 들고 복잡한 작업입니다. CM30 인큐베이션 모니터링 시스템을 사용하면 배양 프로세스를 간단하게 개선할 수 있습니다.

응용 분야 갤러리

CM 인큐베이션 모니터링 시스템은 다양한 세포와 용기의 관찰 및 데이터 분석을 지원합니다.

응용 분야 갤러리 보기

세포 배양 프로세스 개선—라벨 프리 정량적 결과

라벨 프리 세포 모니터링

CM30 시스템을 사용하면 상태를 모니터링하기 위해 배양물을 염색할 필요가 없습니다. 이를 통해 배양물의 손상 확률을 줄이면서 라벨 프리 세포로부터 정량적 데이터를 얻을 수 있습니다.

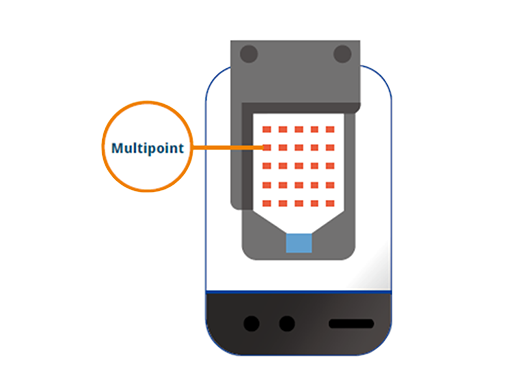

다지점 세포 배양 모니터링

시스템이 배양 용기의 여러 지점을 자동으로 스캔하여 배양 상태와 밀집도에 대한 정량적 데이터를 정기적으로 제공합니다.

Label-free detection

Multipoint Cell Culture Monitoring

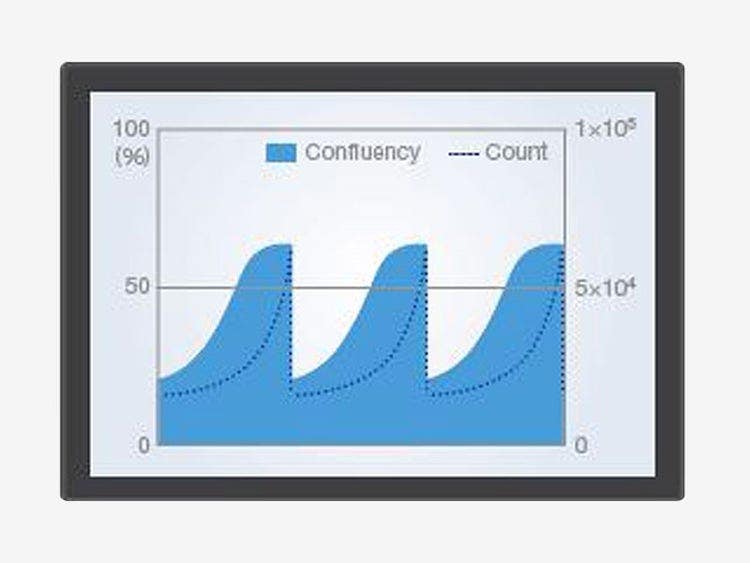

Label-free quantification

Consistent Results Throughout Your Lab

Customize the Analysis Parameters to Suit Your Experiment

실험실 어디에서나 일관된 결과

상수 분석 매개변수

CM30 시스템은 머신러닝 기반의 이미지 분석 기술을 사용하여 획득한 이미지를 지속적으로 측정하고 분석합니다. 배양 상태를 정량 값으로 계속해서 시각화하면 세포 확인 시 변동을 일으키는 요인이 제거되고 실험의 재현성과 일관성에 도움이 됩니다.

여러 샘플 간 데이터 비교

여러 개의 헤드를 사용하면 여러 검사 프로토콜이 동시에 실행되는 동안 대조 샘플을 유지하는 데 도움이 됩니다. 팀원들과 데이터를 공유하거나 과거 데이터와 비교하세요.

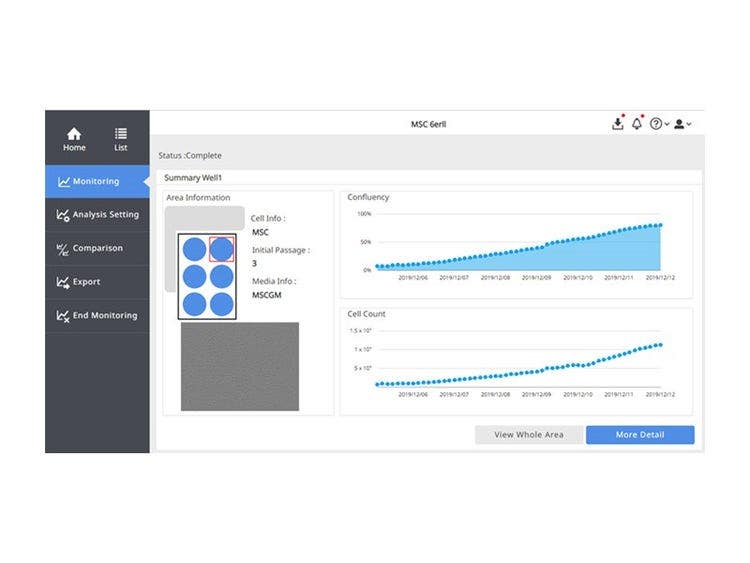

실험에 맞게 분석 매개변수 사용자 정의

CM30 시스템은 획득한 이미지에서 밀집도, 세포 수 및 군체 수를 자동으로 집계합니다.세포 유형, 배양 조건 또는 투여 약물과 같은 각 세포 배양 조건에 맞게 시스템의 분석 매개변수를 구성할 수 있습니다. 각 시점의 단계적 세포 배양 상태를 알면 실험의 정확도가 높아집니다.

효율적인 비용

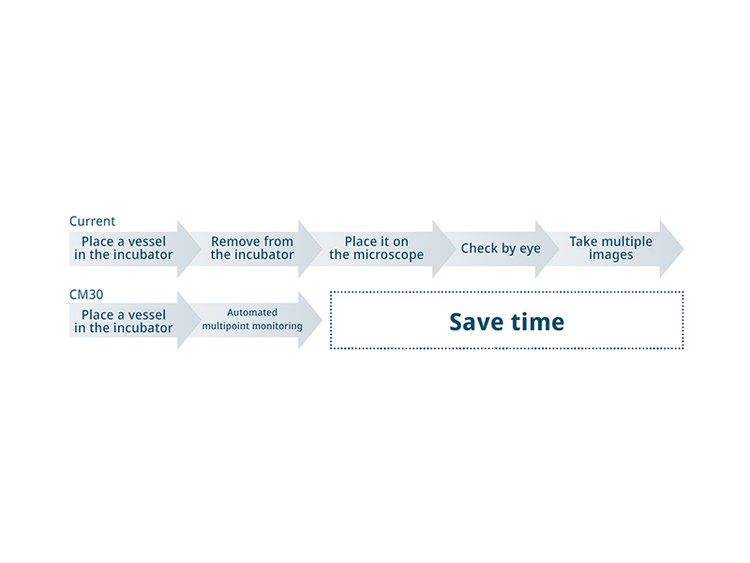

자동화로 시간 절약

기존의 현미경 기반 워크플로를 개선하고 더 짧은 시간에 더 정확한 결과를 얻습니다. CM30 시스템을 사용해 세포 배양 모니터링을 자동화하면 연구를 확장하고 시간을 보다 효과적으로 활용할 수 있습니다.

클린룸에 들어가지 않고도 모니터링 가능

클린룸에 들어갈 때마다 소모품 및 측정에 따른 운영 비용이 발생합니다. 이제 인큐베이터 외부의 세포 배양 상태를 계속해서 확인할 필요가 없습니다. 연구실 외부에서 배양물의 상태를 원격으로 확인하여 비용을 절감할 수 있습니다.

정확하게 세포 계대 배양 시간 측정

수동 계수로 인한 주관성 간섭 없이 일관적으로 세포 계대 시간을 측정합니다. 소프트웨어는 설정된 표준 매개변수를 기반으로 세포를 계대 배양할 준비가 된 시점을 표시하므로 오류를 방지할 수 있습니다.

Cost Effective

Cost Effective

추천사

Tadayuki Tsujita 박사

Tadayuki Tsujita 박사
사가대학교
생화학 연구실, 농학부

제 연구 주제 중 하나는 새로운 저산소 스트레스 보호 화합물을 개발하는 것입니다. 우리는 화합물 치료제를 검증하기 위해 지속적인 저산소 환경을 유지하면서 세포 형태 및 증식 데이터를 관찰하는 데 어려움을 겪고 있었습니다. 이 작업은 매우 짧은 반감기 단백질 분석에 반드시 필요합니다. 우리는 이 문제를 해결하기 위해 여러 가지 장비 조합을 시도했습니다.

이번에는 CM30 시스템을 선택했는데, 그 이유는 소형이고 저산소 인큐베이터에 설치할 수 있기 때문입니다. 이 시스템을 사용하면 실시간으로 다중 웰 플레이트에서 연속희석과 같은 실험 데이터를 얻을 수 있습니다. CM30을 사용하면 저산소 상태를 유지하면서 모든 웰을 모니터링하기 위한 기계적 이동이 필요하지 않습니다. 과거에는 저산소 상태를 유지하면서 모니터링을 수행하기가 어려웠습니다. 또한, 온라인으로 연결하면 밖에서 원격으로 세포의 상태를 관찰할 수 있습니다. 이러한 장점 덕분에 문제 해결에 유용할 것이라 기대합니다.

Takanori Takebe 박사

Takanori Takebe 한국어: 도쿄과학대학, 의학 및 치의학 대학원, 의학 및 치의학 부문, 고급치료과학부

인큐베이터 내에서 줄기세포 및 오가노이드가 형성되는 데 필요한 장기 배양의 생물학적 메커니즘에 대해 궁금해하는 연구원이 많을 것입니다. 이런 문제를 이렇게 단순한 현미경으로 얼마든지 해결할 수 있다는 사실에 정말 놀랐습니다. CM20*이 놀라운 대비로 세포외 기질 겔에서 배양된 스페로이드 형성과 오가노이드를 시각화할 수 있기 때문이죠. 저는 CM20이 광범위한 세포생물학 실험에서 혁신적인 도구가 될 수 있다고 생각합니다.

Takebe 박사의연구에 대해 자세히 알아보기

Erik A. Blackwood 박사

Erik A. Blackwood 박사
애리조나 대학
심혈관 중개 연구소

ErikBlackwood 박사와 팀원들은 CM20* 인큐베이션 모니터링 시스템을 이용하여 세포 배양 모니터링 과정을 최적화해 왔습니다. 해당 시스템은 쥐 모델의 임상 전 심부전 실험에 대한 세포주가 준비되었는지 분석하는 데 사용됩니다. 이는 저분자 약물 기반 치료뿐만 아니라 유전자 치료 방식에도 집중하는 접근법입니다. 연구원들은 배양물을 인큐베이터에 안전하게 둔 상태에서 CM20* 시스템의 개수 및 밀집도 계산 기능으로 iPS(유도만능줄기세포) 세포주에 대한 치료법의 효과를 실시간으로 모니터링할 수 있습니다. 시스템의 자동 데이터 수집 기능도 워크플로 효율을 높입니다.

Blackwood박사와 팀원들이 CM20* 모니터링 시스템으로 세포 배양 워크플로를 어떻게 개선했는지 알아보십시오.

Watch

YoshihitoTachi

Interstem Co., Ltd.
YoshihitoTachi

저는 자가 연골세포 키트의 연구개발을 담당하고 있으며 배양 프로토콜을 검토할 때 다양한 조건에서 세포 배양을 실시하고 있습니다. 예전에는 현미경을 사용해 배양된 세포의 상태를 관찰했지만, 이 방법으로는 정성적 평가밖에 할 수 없었습니다. 또 다른 문제는 작업자의 경험과 주관에 따라 분석 결과가 달라진다는 점입니다. 그에 반해서, Olympus CM20* 시스템은 동일한 상수 분석 매개변수로 세포를 집계하고 밀집도를 측정하므로 재현성이 높고 일관된 분석 결과를 얻을 수 있습니다. 배양 조건을 변경할 때 실험 간 데이터를 비교하고 과거 데이터와 비교하며 팀 내에서 쉽게 공유할 수 있습니다. 모두 개발 효율성을 향상하는 데 도움이 됩니다. CM20을 교육용 도구로 사용하는 것도 고려하고 있습니다. 부착률, 균일성 및 증식 능력과 같은 지표를 확인하면 작업자의 기량을 더욱 잘 평가할 수 있습니다.

응용 기술

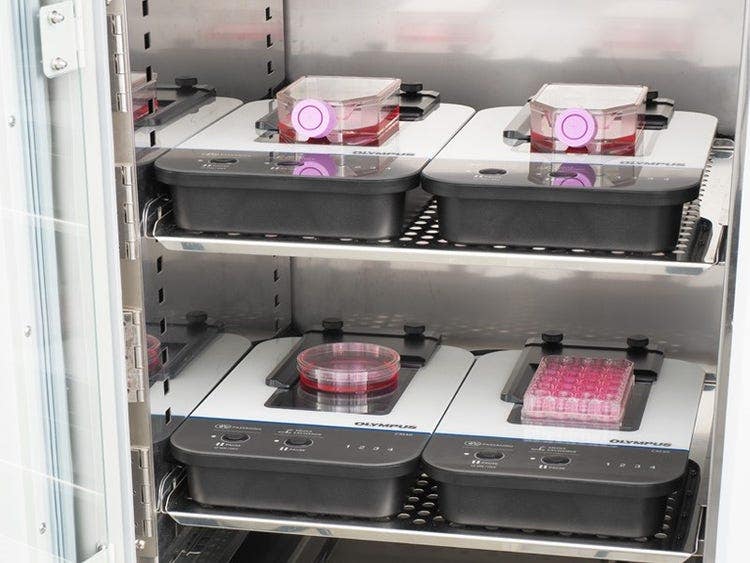

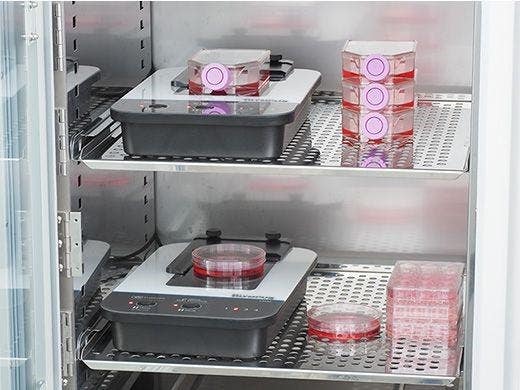

배양물을 인큐베이터에 그대로

인큐베이터에서 세포 배양물을 제거하지 않고도 모니터로 상태를 추적할 수 있으므로 온도 변화 및 진동에 따른 오염 또는 손상의 위험이 줄어듭니다.독특한 설계 덕분에 표준 인큐베이터 내부에 최대 4개의 헤드 유닛을 장착하여 효율성을 높일 수 있습니다.

라벨 프리 검출

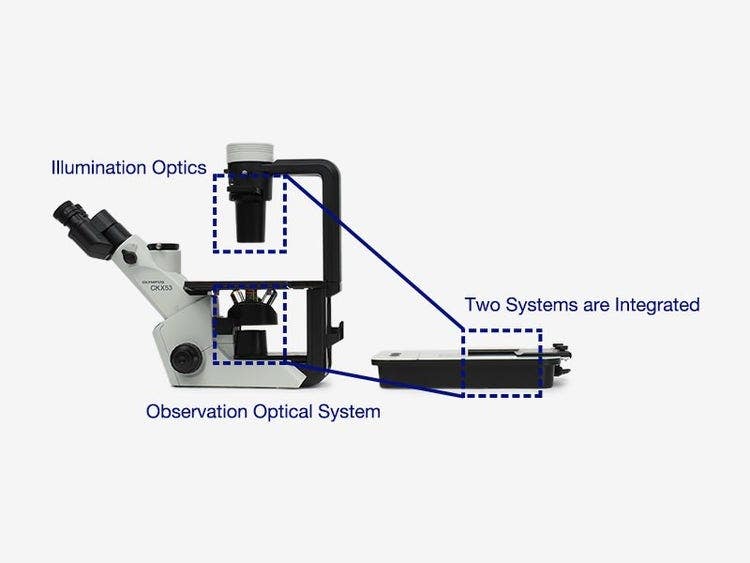

Realized a Compact Design by Integrating the Optical Systems

Flat Design Accommodates Various Vessels

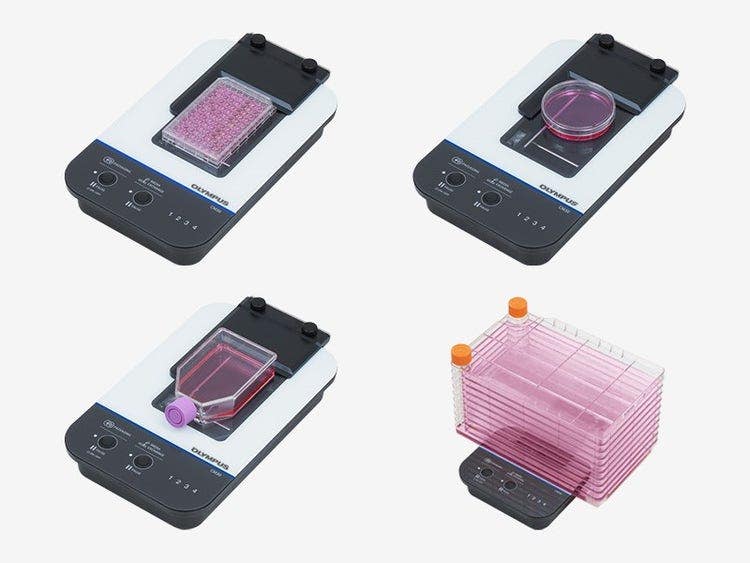

다양한 용기가 수용 가능한 평평한 디자인

Evident의 Epi-oblique 광학 시스템 덕분에 CM30 인큐베이션 모니터링 시스템은 대부분의 표준 세포 배양 용기를 수용하는 작고 평평한 디자인을 가질 수 있습니다.일반적으로 사용하는 배양 용기를 CM30에 올려놓기만 하면 됩니다.

epi-obique 광학 시스템에 대해 자세히 알아보기

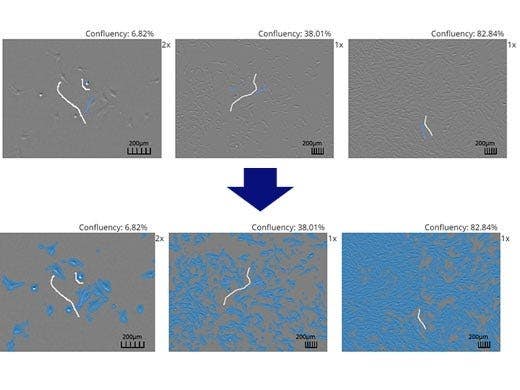

AI 주도형 자동 세포 분석

세포와 배경을 구분하도록 머신러닝으로 트레이닝해 시스템이 세포 밀도를 자동으로 판단할 수 있습니다.

자세히 알아보기

AI 주도형 자동 세포 분석

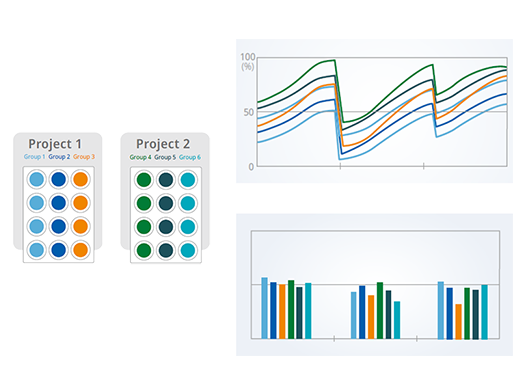

세포 배양에 유용한 숫자

재현 및 비교 가능한 데이터

CM30으로 세포 성장 및 상태에 대한 자세한 정량적 기록을 쉽게 저장하고 공유할 수 있습니다.

  • 밀집도 데이터를 그래프로 작성해 세포 수와 군체 분석을 발생 시간 순서로 살펴보며 시간 경과에 따른 변화를 확인
  • 비교 기능을 통해 현재 데이터를 과거 결과와 비교하거나 웰 간에 비교하기에 간편함
  • 배가 시간 및 집단 배가수(Population Doubling Level, PDL)와 같은 세포 특성화 데이터를 빠르게 계산

사용자의 요구사항을 충족하도록 설정을 사용자 정의

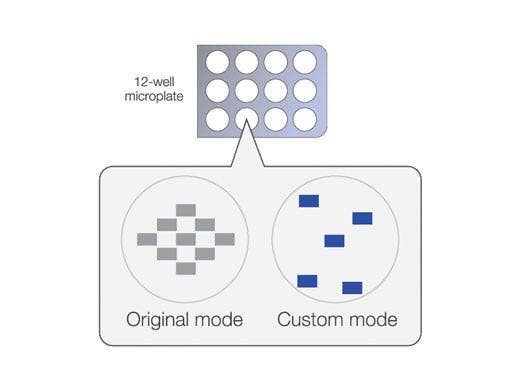

모니터링 지점

오른쪽 용기에 표시된 것처럼, 모니터링 지점을 용기와 웰 플레이트 위 원하는 위치에 설정하세요.열과 행을 구체적으로 지정하여 여러 모니터링 지점을 한 번에 설정할 수 있습니다.

초점 위치

모니터링 지점별로 초점 위치를 자유롭게 설정하세요.

모니터링 시간

시작 시간 및 시간 간격을 자유로이 설정하세요.

사용자의 요구사항을 충족하도록 설정을 사용자 정의

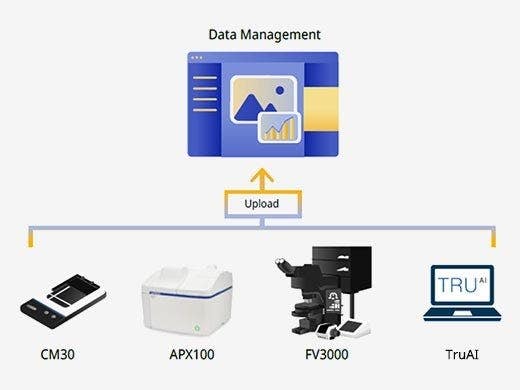

Olympus 생명과학 솔루션 클라우드에 해당

Olympus 생명과학 솔루션 클라우드에 해당

획득한 데이터를 장치에서 클라우드로 직접 업로드할 수 있습니다.
업로드된 데이터는 중앙에서 관리할 수 있으며, 축적된 데이터를 기반으로 실험 결과 및 고려 사항을 노트에 요약할 수 있습니다.
또한, 노트를 바탕으로 팀원들과 데이터를 공유하고 소통할 수 있습니다.

Olympus 생명과학 솔루션 클라우드에 대해 자세히 알아보기

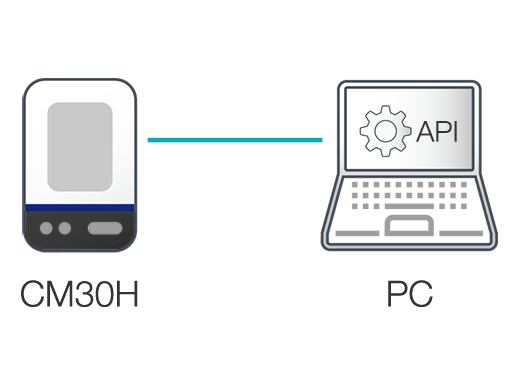

애플리케이션 프로그램 인터페이스(API)로 인식 매개변수(베타 버전)를 자유롭게 제어

애플리케이션 프로그램 인터페이스(API)로 인식 매개변수(베타 버전)를 자유롭게 제어

CM30 헤드를 원격 및 독립적으로 제어하여 다음을 수행합니다.

주요 매개변수 설정

  • 조명
  • 스테이지(XY, Z)
  • 초점(자동초점/수동초점)
  • 노출 및 이미지 캡처

이미지 캡처 및 인식

  • 정지 이미지 캡처
  • 실시간 미리 보기
  • 이미지 데이터 인식 및 삭제
  • 이미지 목록 획득

Windows용 베타 버전 소프트웨어 다운로드

Linux용 베타 버전 소프트웨어 다운로드

IQ/OQ 검증 서비스

세계적인 수준의 지원팀이 CM30 인큐베이션 모니터링 시스템을 연구소에 통합할 수 있도록 도와드립니다.IQ/OQ 검증 서비스도 제공됩니다.

IQ/OQ 검증 서비스

FAQ

Functions & Specifications

Can the CM30 incubation monitoring head be installed in our current incubator?
With its compact design (73 mm (2.9 in.) tall, 212 mm (8.3 in.) wide, and 360 mm (14.2 in.) long) and weighing only approximately 3.1 kg (6.8 lb), the CM30 fits easily in most standard-sized incubators.
Is the head compatible with general cell culture containers?

Yes. The CM30 is compatible with the following vessels:

  • Petri dishes (90 mm and 100 mm)
  • Microplates (6 well, 12 well, 24 well, 48 well, 96 well)
  • Flasks (T25, T75, T80, T150, T175, T225)
  • Multi-layer flask
What kinds of cells can the system observe?
It’s designed to observe adherent cells, such as MSC and iPS cells.
What can it measure?
It estimates cell population and confluency from an acquired image. For samples that form a colony, it estimates the number of colonies and confluency.
Will there be any damage to the cells?
The system is designed to record quantitative data from inside an incubator, minimizing the chances of damaging your cell cultures.
Can you observe fluorescence?
It cannot observe fluorescence. We offer CKX53 inverted microscopes for fluorescence observation.
How far can you remotely monitor?
It depends on your router specifications and usage environment. If you want to extend the communication range, we recommend using a repeater.
Can the CM30 incubation monitoring head be sterilized or disinfected?

Yes. The head can be sterilized using:

  • Hydrogen peroxide (H 2 O 2 ) gas sterilization
  • Autoclave sterilization (for vessel holder and sponge rubber only)
  • UV ray sterilization

Disinfected using:

  • Peracetic acid disinfection (cold sterilant)
  • Alcohol disinfection

Support

What is the support system after purchase?
It depends on your region. Please contact your local sales representative.
Is it possible to correspond when IQ / OQ validation is required?
Yes. For details, please contact your local sales representative.
Can the CM30 incubation monitoring system be connected to a network?
Yes. It is possible after building the connection environment at the customer's responsibility. However, we do not guarantee the network connection in the customer's environment. When connecting to the network, it is necessary to set the station PC. Learn more from here.

Release Notes

CM30 Version 2.2.3

Improvements

CM30 Version 2.2.2

Improvements

CM30 Version 2.2.1

Improvements

In this version, the cell count analysis function has been improved.

CM20H API Version 1.6.1 (Compatible with CM30H)

Application Program Interface (API) which allows you to freely control the monitoring head CM20H/CM30H from your PC without the incubation monitoring station. Release note in the download package provides further details.

New functions/Improvements

CM20H API for Linux Version 1.6.1 (Compatible with CM30H)

Application Program Interface (API) which allows you to freely control the monitoring station CM20H/CM30H from your PC or microcomputer board equipped with Linux without the incubation monitoring station. Release note in the download package provides further details.

New functions/Improvements

사양

CM30H: 인큐베이션 모니터링 헤드

설치 환경
(인큐베이터 내부)
온도: 37°C(98.6°F) + 0.3°C(0.5°F), 습도: 0~99%

사용 가능 용기

Rowspan=4

페트리 접시[90mm(3.54인치), 100mm(3.94인치)]
마이크로플레이트(6웰, 12웰, 24웰, 48웰, 96웰)
플라스크(T25, T75, T80, T150, T175, T225)
다층 플라스크

광학 성능

Rowspan=4

관측 시야(H × V): 2.84mm × 2.13mm(0.11인치 × 0.08인치);
(1회 촬영당 이미지 크기)
이미지 크기: 1280 × 960픽셀
조명 파장: λ = 630nm(LED)
조명 방식: epi-oblique 조명
케이블 길이
약4.5m(14.8피트)

살균 저항성

Rowspan=3

오토클레이브 살균(용기 거치대 및 스펀지 고무만 해당)
UV 광선 살균
과산화 수소(H₂O₂) 가스 살균(CM30H만 해당)

소독 저항성

Rowspan=2

과산화아세트산 소독(냉각 살균제)
알코올 소독
중량
약3.1kg(6.8lb)

인큐베이션 모니터링 스테이션

연결 가능한 CM30H의 수
최대 네 개의 헤드
HDD 용량
4TB 이상

소프트웨어

사용자 관리
사용자 라이선스 1,000개(최대)
프로젝트 설정
프로젝트 생성: 신규 또는 불러오기
설정: 표준 또는 사용자 지정
배양 조건: 용기 정보, 배양 정보 등
세포 분석 조건: 신규 또는 불러오기
접근 권한: 공개 또는 비공개
이미징 간격: 선택 유형
분석
세포 분석: 세포 밀집도, 세포 수
iPS/ES 세포 분석: 군체 밀집도, 군체 수, 군체 크기
데이터 통계: 성장 속도, 분열시간
브라우징
이미지: 전체 영역(바둑판식 배열), 고정점
분석 결과: 그래프(시간, 계대 배양)
내보내기
데이터 내보내기: 이미지 파일, 동영상 파일* CSV 파일* *고정점만 해당
보고서 생성(PDF)

클라이언트 PC(CM30 소프트웨어에 대해 권장되는 시스템 구성)

OS
Microsoft® Windows® 10(64비트) 이상
CPU
Intel® Core TM i3(2.1GHz) 이상
RAM
4GB 이상
HDD
사용 가능한 공간: 2GB 이상
화면 해상도
1366 × 768 이상
웹 브라우저
Google Chrome TM

작동 확인된 인큐베이터

Thermo Fisher Scientific
51030388
Panasonic
MCO-170AICUVH-PJ
ASTEC
SMA-165DRS

CM30 시스템 사용에 필요한 인큐베이터 조건:
