IX3-ICSI/IMSI
세포질 내 정자 주입(ICSI)에 대한 수요가 증가함에 따라 이를 위한 현미경 검사 작업의 부담 또한 증가했습니다. Evident의 체외 수정(IVF) 기술은 ICSI 워크플로를 촉진하여 각 시술의 속도와 효율성을 높입니다.
보다 원활한 ICSI 워크플로에 최적화
세포질 내 정자 주입(ICSI) 적용에 대한 수요가 증가함에 따라 이에 수반되는 현미경 작업에 대한 부담도 커졌습니다. Olympus의 체외 수정 기술(IVF)은 ICSI 워크플로를 촉진하여 각 절차의 속도와 효율성을 향상시킵니다.

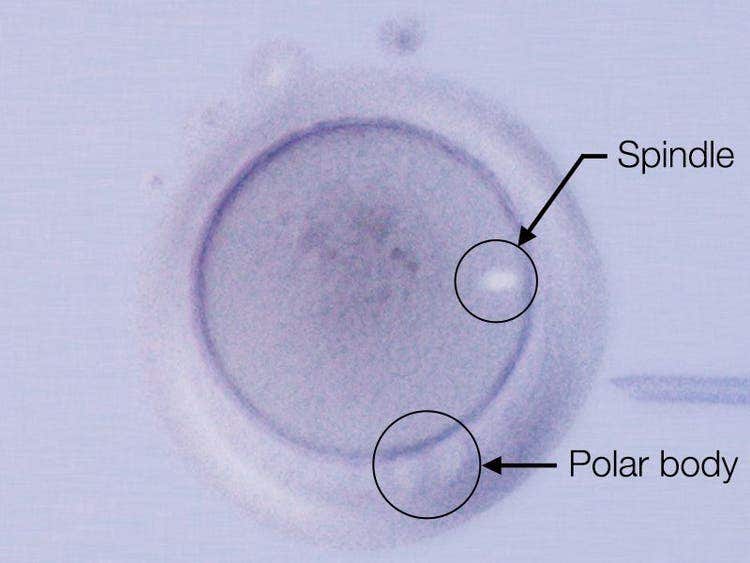

스핀들 시각화를 통한 손쉬운 난모 세포 상태 확인
Olympus의 관찰 방법은 버튼 터치로 현미경 접안 렌즈를 통해 중기 II(MII) 스핀들을 쉽게 볼 수 있게 해줍니다.
- 우선 체외 성숙(IVM) 과정 중에 ICSI 단계의 타이밍을 용이하게 하기 위해 난모 세포의 성숙도를 확인합니다. 시각화 단일 버튼 조작 시 표본에서 눈을 떼지 마십시오.

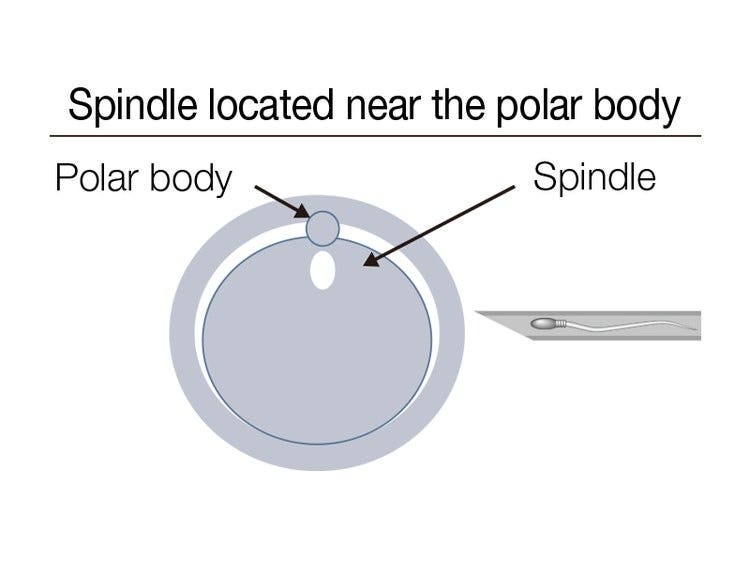

- 피펫을 삽입하기 전에 극체를 기준으로 스핀들의 위치를 확인하여 난모 세포의 손상 발생률을 줄입니다.
- 해동 후 유리화된 난모 세포의 스핀들이 안정적인지 확인합니다. 검증은 정확도 향상에 기여합니다.

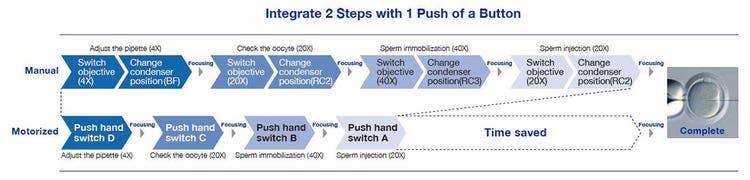

전동 작동을 통한 ICSI 단계 간소화

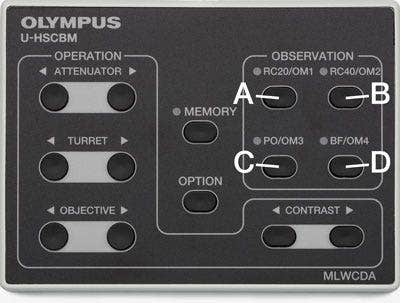

- 관찰 방법을 즉시 전환하고 전동 장치가 장착된 통합 핸드 스위치의 버튼을 눌러 배율을 조정합니다.
- 전동 현미경 조정은 필요한 단계의 수를 줄여 조작 장치를 섬세하게 작동시키는 데 집중하게 해주므로 효율성이 향상됩니다.
- 전동 관찰 및 전동 배율 기능으로 수동 초점을 고감도로 쉽게 수행할 수 있습니다.
관찰 방법
릴리프 콘트라스트
- 플라스틱 접시의 편광 효과에 영향을 받지 않는 Olympus의 릴리프 콘트라스트는 난모 세포의 3D 이미징을 가능하게 하여 투명대의 상태를 확인할 수 있게 해줍니다.
- 20배 및 40배율 UIS2 대물 렌즈의 보정환은 접시의 바닥 두께에 따라 이미지 촬영을 최적화할 수 있습니다.

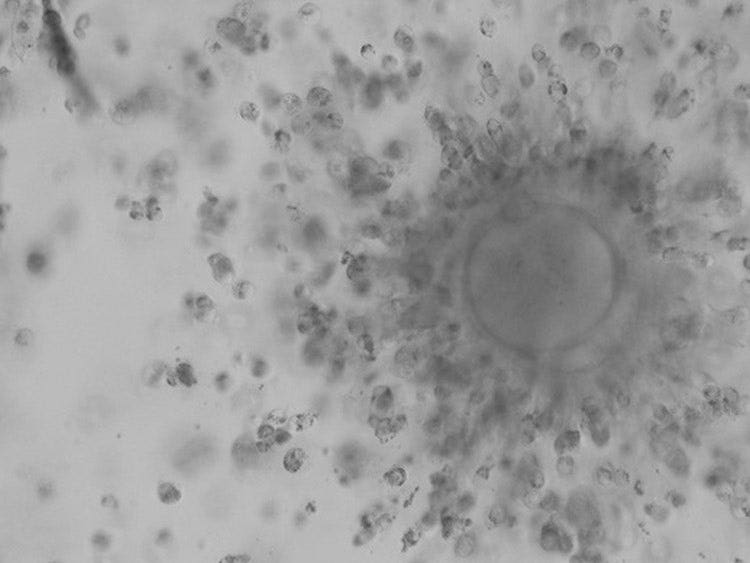

편광
- 편광을 사용하여 스핀들의 복굴절을 관찰합니다.
- 과립막 세포와 투명대의 점착은 난구 세포가 벗겨지기 전에 확인할 수 있습니다.
(애플리케이션 노트 및 이미지는 뉴욕주 인간 생식 센터의 David F. Albertini, Ph.D. 제공)
응용기술
고배율에서 정자의 형태학적 평가
정자 선택 과정 개선:

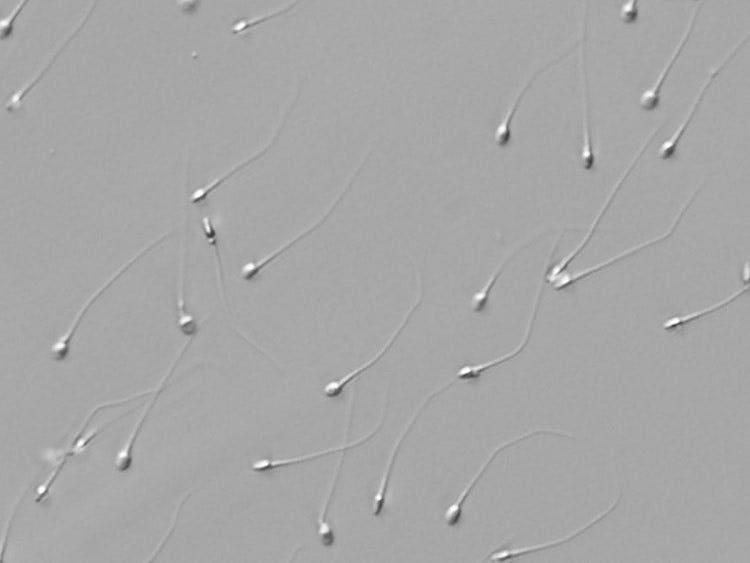

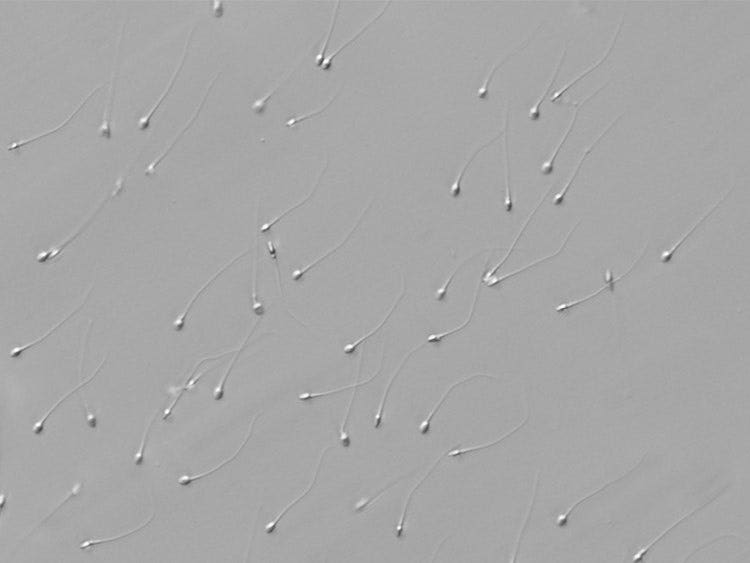

- 조정 손잡이를 사용하여 1배, 1.6배에서 2배로 부드럽게 확대/축소합니다.
- 40배율 대물 렌즈와 줌을 결합하여 정자 머리의 형태와 내부 구조를 자세히 관찰합니다.
- IMSI DIC 옵션은 LUCPLFLN60X 대물 렌즈 및 IX3-MDIC60과 함께 추가할 수 있습니다.

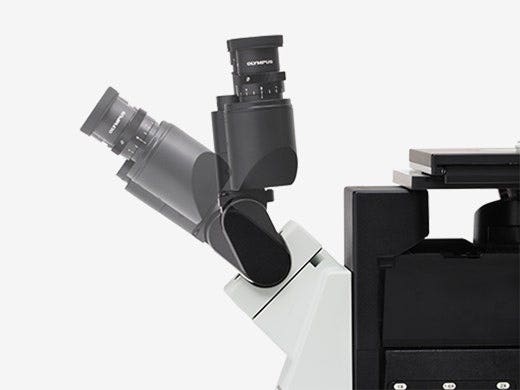

실험실 작업에 용이한 편안한 설계
눈을 가장 편리하고 편안한 위치로 조정하십시오. 수직 설정을 사용하면 선채로 난모 세포와 배아를 빠르게 확인할 수 있습니다.

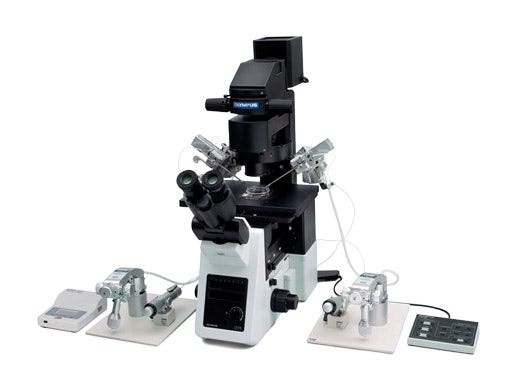

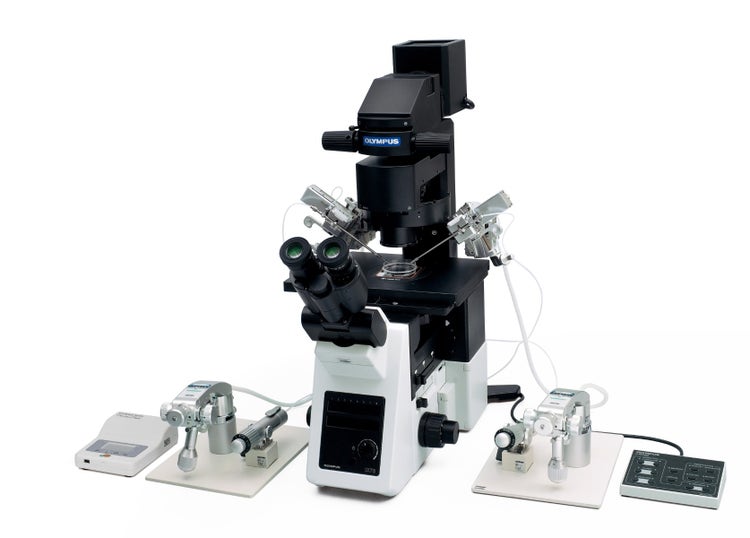

반전동 시스템

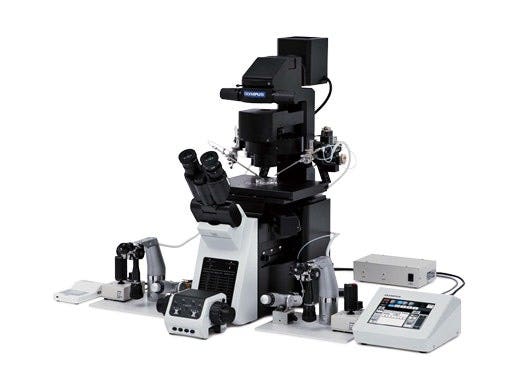

전동 시스템
사양
| IX83 | IX73(미국에서 IX73-SC라는 이름으로 FDA Class I 제품으로 판매 중) | ||
| 현미경 프레임 | 광학 시스템 | UIS2 광학 시스템 | |
|
현미경 프레임 회전식 노즈피스 |
전동 6중 회전식 노즈피스(DIC 슬라이더 부착 가능), 간단한 방수 구조 |
|
|
|
현미경 프레임 초점 |
스트로크: 10.5mm, 최소 증분: 0.01μm, 최대 노즈피스 이동 속도: 3mm/s | 스트로크: 10mm | |
|
현미경 프레임 중간 포트 |
포트 2개 | ||
|
현미경 프레임 광경로 선택 |
전동 0:100/50:50/100:0 (좌측 포트 : BI 포트) | 수동 0:100/50:50/100:0 (좌측 포트 : BI 포트) | |
| 투과광 조명 장치 |
기둥 꺾임 메커니즘 (30° 경사각, 진동 감소 메커니즘 포함), 콘덴서 고정 장치(88mm 스트로크, 초점 조정 메커니즘 포함), 조정 가능한 시야 조리개 막, 4개의 필터 고정 장치 광원 :
|
||
| 관찰 경통 | 광시야(FN 22) |
|
|
| 스테이지 | 좌측 손잡이가 있는 기계식 스테이지 | 스테이지 스트로크: X: 50 mm x Y: 43mm, 스테이지 삽입 플레이트 (ø25mm) 포함, 교환식 스테이지 삽입 플레이트(Ø110mm) | |
|
스테이지 우측 손잡이가 있는 크로스 스테이지 |
스테이지 스트로크: X: 50 mm x Y: 50 mm, 스테이지 삽입 플레이트 (ø25mm) 포함, 교환식 스테이지 삽입 플레이트(Ø110mm) | ||
|
스테이지 우측 손잡이가 있는 기계식 스테이지 |
스테이지 스트로크: X: 114 mm x Y: 75mm, 스테이지 위치 잠금 기능 | ||
| 콘덴서 | 전동 중장거리의 작동 거리 콘덴서 | 개구수 0.5, 작동 거리 45mm, 광학 장치용 4개 위치(ø50mm용, 회전 가능한 릴리프 콘트라스트 광학 장치) | |
|
콘덴서 중장거리 작동 거리의 릴리프 콘트라스트 |
개구수 0.5, 작동 거리 45mm, 광학 장치용 4개 위치(ø50mm용, 회전 가능한 릴리프 콘트라스트 광학 장치) | ||
| 운영 환경 |
공급 전압 변동: 정상 전압의 ±10%를 초과하지 않아야 합니다. |
||
