STM7-BSW 현미경 솔루션

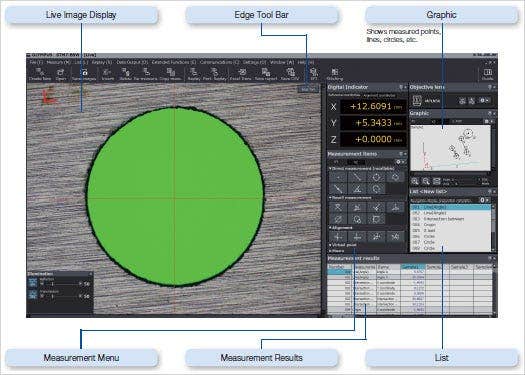

현미경 측정을 위한 STM7-BSW 측정 지원 소프트웨어를 사용하면 검사를 더 효율적으로 수행할 수 있습니다. 동일한 화면에서 이미지를 캡처하여 표시하고, 관찰하고 측정하며, 보고서를 작성할 수 있습니다.

디지털 현미경 카메라로 깨끗하고 선명하게 이미지 캡처

빠른 라이브 디스플레이를 갖춘 고성능 제품

가격 대비 높은 성능으로 탁월한 가치 제공

샘플을 배치하면 측정 시작(나란히 정렬할 필요 없음)

정기적으로 사용되는 측정 절차 기록

매크로 등록

자주 사용하는 정렬 및 기타 측정 절차를 결합하여 단일 매크로 버튼에 할당할 수 있으므로 현미경을 설정할 때마다 처음부터 다시 설정을 등록할 필요가 없습니다.

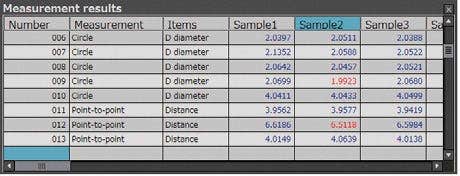

반복 측정

소프트웨어 프롬프트에 따라 스테이지의 이동과 좌표를 입력하기만 하면 기록된 워크플로를 바탕으로 측정을 쉽게 반복할 수 있습니다. 이 기능은 동일한 샘플에서 또는 동일한 샘플의 다른 버전에서 동일한 측정을 반복적으로 수행할 때 사용할 수 있습니다.
또한 기록된 워크플로에 설정값과 허용 오차가 설정되어 있으면 측정이 실패한 시점을 소프트웨어에서 자동으로 식별할 수 있습니다.

반복 측정을 위한 측정 지점 탐색

이 기능은 다음 측정 지점까지의 방향과 거리를 표시하여 작업자의 혼란을 최소화합니다. 또한 이 기능을 사용하면 매번 다이어그램의 다음 측정 지점을 확인할 필요가 없어, 일련의 반복 측정을 통해 워크플로 속도가 빨라집니다.

측정 주관성을 없애는 편리한 기능

자동 에지 검출

이 기능은 샘플의 에지를 검출하고 자동으로 좌표를 인식하고 측정합니다. 결과적으로 더 이상 좌표를 지정할 필요가 없어 주관성을 최소화할 수 있습니다. 또한 자동 에지 검출에서는 지정된 시간에 좌표를 인식하도록 돕는 타이머를 사용할 수 있고 작업자가 스테이지 핸들에서 손을 떼지 않고도 측정 작업에 집중할 수 있게 해주는 풋 스위치도 사용할 수 있습니다.

이상 지점 제거

에지 검출 중에 금속 버 및 기타 이상 지점을 자동으로 제외할 수 있습니다. 이렇게 하면 샘플의 상태에 관계없이 측정값을 일관되게 계산할 수 있습니다. 이상 지점이어서 제외되는 지점을 화면에 다른 색상으로 표시할 수도 있습니다.

조명 제어

정확한 소프트웨어 제어로 현미경의 광도를 유지할 수 있습니다. 또한 반복 측정을 위한 워크플로를 기록할 때 광도 설정을 저장할 수 있으므로 반복 또는 자동 에지 검출 중에 동일한 조건하에 측정할 수 있습니다.

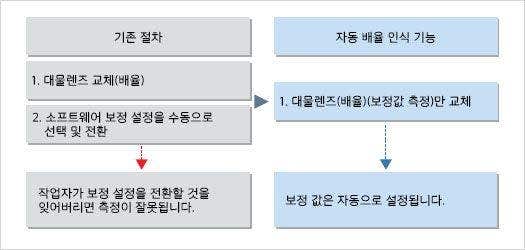

자동 배율 인식(옵션, 코딩 회전 노즈피스 구성에만 해당)

코딩 회전 노즈피스를 사용하여, 대물렌즈를 교체할 때 이전에 설정된 보정 값을 자동으로 불러옵니다. 이렇게 하면 적절한 스케일이 표시된다는 확신을 가질 수 있습니다.

고급 인식기능

MIA(다중 이미지 정렬, Multiple Image Alignment)(옵션)

여러 이미지를 타일링하여 넓은 영역의 고배율 이미지 하나를 캡처합니다. 이 이미지는 좌표 데이터를 기반으로 타일링되기 때문에 매우 신뢰할 만한 이미지를 생성할 수 있습니다.

EFI(확장 초점 이미지, Extend Focus Image)(옵션)

EFI 기능은 표면 형태가 고르지 않고 복잡한 샘플 전체에서 초점이 잘 맞는 이미지를 얻는 데 효과적입니다. 모든 위치에서 초점이 맞춰진 하나의 이미지를 생성합니다.
Z축을 이동하면서 초점 위치가 다른 여러 이미지를 간단히 처리할 수도 있고 전동식 모델을 사용하여 이미지 합성을 자동화할 수도 있습니다.

사양

STM7-BSW 시스템 요구 사항

* Microsoft Office 32비트 또는 64비트 2013/2016/2019/2021/365(SAC)도 지원됩니다.
