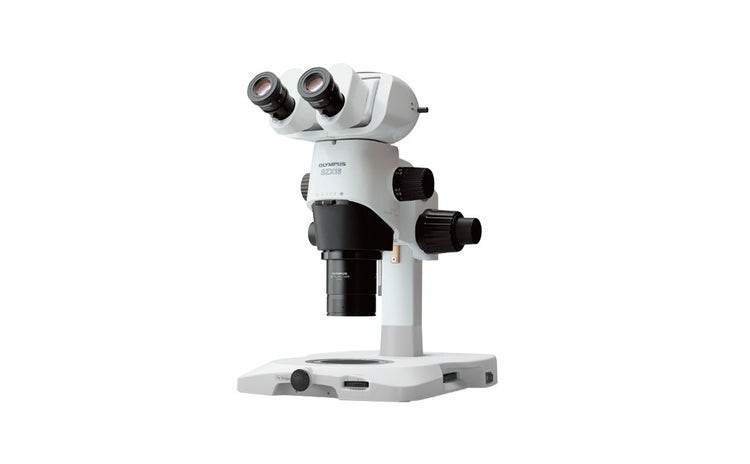

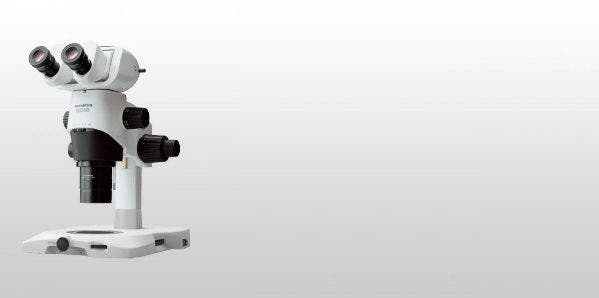

SZX16 실체 현미경
SZX16 실체 현미경은 고급 연구, 재료 과학, QC 검사 및 결함 분석용으로 설계되었으며 초고해상도(0.3 NA), 매우 넓은 줌 비율(16.4:1), 암시야, 형광, 편광을 사용하는 다기능 이미징을 제공합니다. 이러한 다양한 기능을 활용하여 유기체 또는 구성품과 같은 전체 샘플 이미징부터 개별 세포 구조물 또는 미세 결함 등의 미세 구조에 이르기까지 다양한 응용 분야를 지원할 수 있습니다. 실험실에 매우 작은 디테일을 감지하고 문서화하고 식별하는 데 필요한 광학적 선명도를 선사해 보세요.
SZX16 실체 현미경
생명 과학 및 재료 과학 이미징 과제 극복
SZX16 실체 현미경은 고급 연구, 재료 과학, QC 검사 및 결함 분석용으로 설계되었으며 다음과 같은 특징을 갖추고 있습니다.
- 900lp/mm(line pairs per mm)의 탁월한 해상도(0.3 NA)
- 암시야, 형광, 편광 기능
- 16.4:1의 매우 넓은 줌 비율
- 0.7배~11.5배의 전체 줌 범위와 듀얼 터렛
- 편안한 관찰을 지원하는 인체공학적 솔루션
이러한 다양한 기능을 활용하여 유기체 또는 구성품과 같은 전체 샘플 이미징부터 개별 세포 구조물 또는 미세 결함 등의 미세 구조에 이르기까지 까다로운 응용 분야를 지원할 수 있습니다. 실험실에 매우 작은 디테일을 감지하고 문서화하고 식별하는 데 필요한 광학적 선명도를 선사해 보세요.
넓은 줌 비율의 고급 실체 현미경

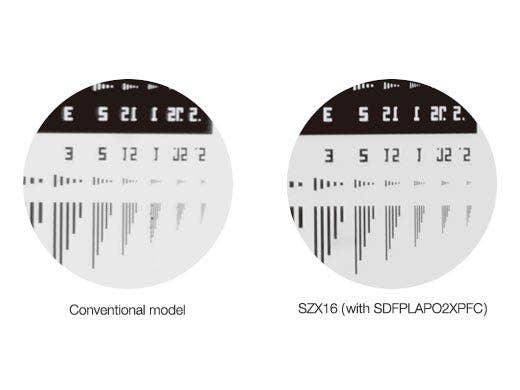

뛰어난 광학 성능
관찰 경통, 줌 본체, 대물렌즈를 포함하는 SZX16의 광학 장치는 완전히 아포크로매트 방식이므로 전체 배율 범위에서 색수차 블러를 감소시킵니다. SDF(Super Depth of Focus) 대물렌즈는 미크론 단위의 결함부터 세포 구성 요소의 구조까지 거의 모든 샘플에서 분명한 고대비 이미지를 제공할 수 있습니다.
최대 0.3의 개구수(NA)로 900lp/mm(line pairs per mm)의 해상도를 구현하여 미세 세포 및 세포 구성 요소의 구조를 선명하게 시각화합니다. 탁월한 해상도와 뛰어난 배율을 활용하여 더 효율적이고 정밀하게 작업을 수행하고 표본에서 훨씬 더 많은 정보를 드러낼 수 있습니다.
또한 이처럼 높은 해상도 덕분에 이 실체 현미경은 구성 요소에서 작고 간격이 빽빽하게 배치된 대상을 구분할 수 있습니다. 이는 고정밀 결함 분석과 QC 검사를 수행하는 데 꼭 필요한 기능입니다. 낮은 해상도에서 보이지 않는 미세 균열이나 파손 부위, 표면의 스크래치 또는 오염, 제조상의 결함을 확인할 수 있습니다.
넓은 16.4:1의 줌 비율
SZX16은 16.4:1의 매우 넓은 줌 비율을 자랑합니다. 이를 통해 1배율 대물렌즈 사용 시 7배~115배의 배율을, 2배율 대물렌즈 사용 시 최대 230배의 배율을 구현할 수 있습니다.
이처럼 넓은 줌 범위로 절개 및 표본 조작을 위한 저배율 매크로 뷰와 미세 구조의 근접 관찰을 위한 고배율 뷰를 제공하는 이 제품은 다양한 연구 및 분석 작업에 적합합니다.
결함 분석 및 QC 검사 작업에서 이러한 매우 넓은 줌 범위는 대형 구성 요소 또는 어셈블리부터 균열, 스크래치 또는 오염 입자와 같은 미크론 단위의 결함까지 다양한 대상을 검사하는 데 적합합니다.
고급 연구, QC 검사, 결함 분석을 위한 실용적 설계

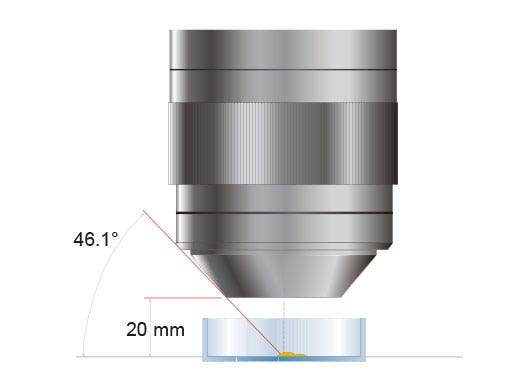

조작을 위한 충분한 공간
현미경 아래에서 도구를 사용하여 어떤 조작을 하건, 샘플 상단과 대물렌즈 하단 사이에 충분한 공간이 있어야 합니다. SZX16에 사용 가능한 대물렌즈는 작동 거리가 길기 때문에 수동 및 자동 조작 도구와 검사 도구를 사용할 수 있습니다. 고배율 1.6배 및 2배 대물렌즈의 앞쪽 끝부분이 점점 좁아지는 형태이므로 조작자의 가동 범위가 매우 유연합니다.

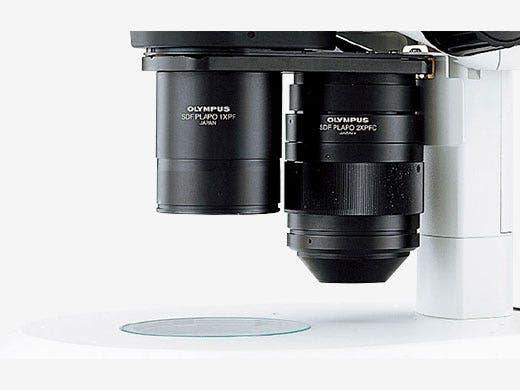

3.5배~230배 줌을 위한 두 개의 대물렌즈
동초점 대물렌즈와 2구 회전 노즈피스가 있어 쉽고 빠르게 대물렌즈를 바꿀 수 있으므로 초점을 재조절할 필요가 거의 없습니다. 0.5배 및 2.0배 대물렌즈를 사용하여 3.5배~230배의 연속 배율 범위를 달성할 수 있습니다. 이는 65.7:1의 유효 줌 비율에 해당합니다.
인체공학적 관찰 경통과 확장 가능한 안점 조절기
SZX2 시리즈는 최적의 주시각을 가진 관찰 경통을 제공하므로 사용자는 장시간 사용 시 눈의 피로를 덜어주는 자연스러운 자세로 관찰을 수행할 수 있습니다.
- 긴 틸팅 삼안 경통(SZX2-LTTR)은 실체현미경의 인체공학적 설계를 개선합니다. 5~45도로 조정 가능하기 때문에 작업 중 머리와 목의 자세를 더 자연스럽게 유지할 수 있습니다.
- 안점 조절기(SZX2-EEPA)는 120mm 범위의 수직 조절이 가능하므로 키가 다르고 선호 사항이 다른 다양한 사용자가 이용할 수 있습니다.
이러한 인체공학적 솔루션을 사용하면 육체적 부담과 피로를 줄여 더욱 편안하게 현미경을 사용할 수 있습니다.
주시각

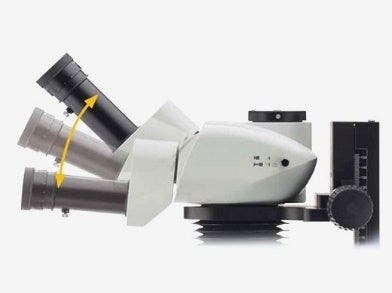

틸팅 관찰 경통

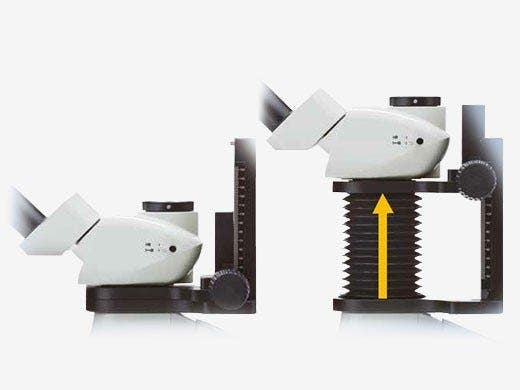

확장 가능한 안점 조절기
다목적 대비 및 관찰 방법

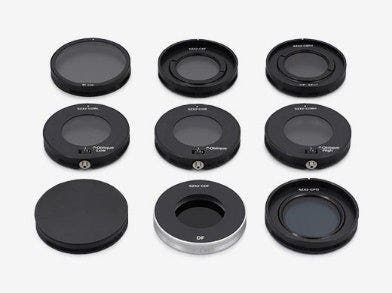

SZX2-ILLTQ / SZX2-ILLTS
슬림한 41.5mm 두께(이전의 할로겐 램프 투과광 베이스 두께의 절반 정도)의 LED 투과광 조명 베이스는 높이가 낮아 더욱 편안한 안점을 제공하고 관찰 및 작동 시 베이스에 장착된 샘플에 더 쉽게 접근할 수 있습니다.
- SZX2-ILLTQ LED 조명 베이스는 4구 터렛을 사용하므로 카트리지를 간편하게 선택할 수 있고, 명시야(표준/높음/낮음), 경사(표준/높음/낮음), 암시야, 편광 조명 사이를 원활하게 전환하고, 간편하게 돌려 셔터를 사용할 수 있습니다.
- SZX2-ILLTS 1구 LED 베이스를 사용하면 SZX16은 다양한 샘플과 관찰 작업에 적합한 유연한 일체형 현미경이 됩니다.
LED 조명의 추가적인 장점 중 하나는 베이스 표면의 온도가 더 낮다는 점입니다. 따라서 살아 있는 표본을 오랫동안 조작할 때 더 적합한 제품입니다. 일반적인 30W 할로겐 광원에 비해 LED 조명은 전력 소비량이 낮고 사용 수명이 60,000시간 이상으로 훨씬 더 길기 때문에 운영 비용이 낮아집니다.

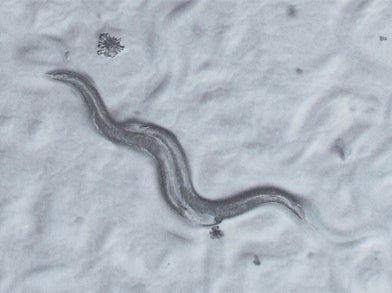

예쁜꼬마선충
경사 고대비 카트리지(SZX2-COBH)

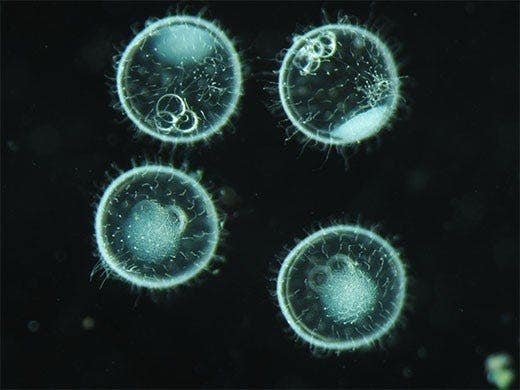

메다카
암시야 카트리지(SZX2-CDF)
형광 관찰
고급 형광 관찰을 위한 SZX16-RFA 조명 시스템
SZX16은 정밀하게 설계된 광학 장치와 높은 개구수 덕분에 전체 유기체부터 핵의 상세 정보까지 모든 것을 관찰할 수 있는 형광 현미경이 됩니다. 낮은 자동형광과 새로운 표면 코팅을 지원하는 고급 유리 소재가 빛의 투과력을 대폭 향상시켜 이미지 선명도를 높입니다. 이러한 특성 덕분에 탁월한 신호 대 잡음비(SNR)와 높은 형광 신호 강도를 달성할 수 있습니다. 5구 필터 휠로 여기광을 완벽하게 제어할 수 있어 저배율 고해상도 이미징에 유연한 조명을 제공할 수 있습니다.
거의 수직인 반사광 조명의 여기광 경로는 관찰 경로와 별개이므로 여기광 효율성을 대폭 향상시킬 수 있습니다. 이러한 특성은 모든 배율에서 기존 실체 현미경보다 훨씬 더 밝은 형광 관찰을 지원합니다. 샘플 윤곽 확인을 위한 투과광 관찰은 반사광 형광 관찰 시에도 가능합니다.
높은 개구수로 밝은 형광 관찰 지원
거의 수직인 반사광 조명 시스템은 관찰 경로와 거의 동축으로 조명을 제공하여 여기광 효율성을 대폭 향상시킵니다. 따라서, 모든 배율에서 기존 실체 현미경보다 형광 관찰 능력이 평균 2~3배 향상됩니다. 반사광뿐만 아니라 샘플 확인을 위해 투과광도 사용할 수 있습니다.
9개 필터 선택을 제공하는 5구 터렛
SZX16의 형광 조명 시스템은 여러 샘플을 위해 9개 필터를 선택할 수 있는 5구 터렛이 있습니다. 아홉 개의 형광 필터 장치는 상세한 밝은 고대비 형광 이미지를 캡처합니다.

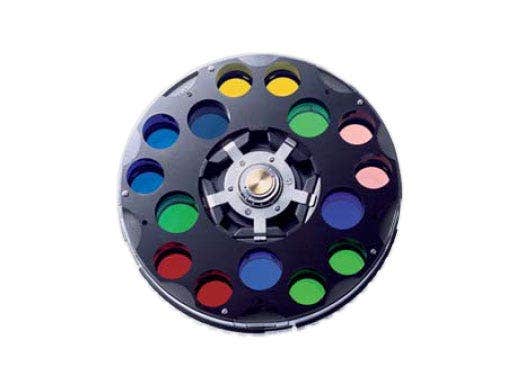

SZX16 필터 휠

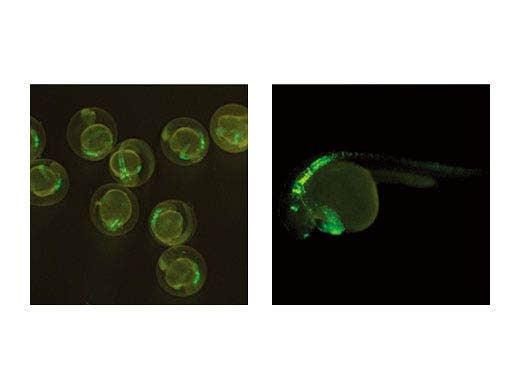

형광 이미징 샘플
디지털 이미징 및 문서화
Evident의 DP 시리즈 삼안 경통과 디지털 카메라를 SZX16에 장착하여 고해상도 이미징과 문서화를 수행할 수 있습니다. DP 시리즈 카메라는 고감도 형광 이미징을 포함한 다양한 응용 분야에서 높은 감도를 제공합니다. 생명 과학 연구의 경우 cellSens™ 소프트웨어를, 재료 과학 및 검사의 경우 PRECiV™ 소프트웨어를 사용하여 카메라를 쉽게 제어할 수 있습니다.
일체형 이미징을 간편하게
Evident의 소프트웨어를 사용하면 초점이 모두 맞은 이미지를 간편하게 재구성할 수 있습니다. Live EFI(확장 초점 이미징) 기능으로 수동으로 이미지를 획득하면 두껍거나, 거칠거나, 고르지 않은 샘플에 완전히 초점을 맞춰 관찰할 수 있습니다.
- cellSens™ 소프트웨어: 곤충, 식물 또는 조직 샘플 등 두꺼운 생물학적 표본으로 선명한 이미지를 캡처할 수 있습니다.
- PRECiV™ 소프트웨어: 와이어 본딩, 전자 부품 결함 그리고 표면이 거친 큰 부품으로 선명한 이미지를 획득할 수 있습니다.
PRECiV 소프트웨어의 유연한 검사 워크플로
PRECiV 소프트웨어는 QC 검사, 재료 분석, 결함 분석을 위한 유연한 워크플로 솔루션을 제공합니다. 이 소프트웨어를 SZX16 및 디지털 카메라와 연결하여 원활하게 이미지를 획득 및 처리하고 2D 측정을 수행할 수 있습니다. 고급 이미징 및 분석 기능으로는 파노라마 뷰, 확장 초점 이미지, 입자 분석이 있습니다.
줌으로 효율성 향상
QC 검사 또는 결함 분석 작업의 속도를 높이려면 SZX16과 함께 SZX2-ZMS 줌 배율 센서를 사용하세요. 이 센서는 PRECiV 소프트웨어를 통해 줌 배율을 자동으로 기록하므로 수동으로 배율을 입력하지 않아도 정확하게 2D 기하학적 측정을 수행할 수 있습니다. 이미징부터 보고 단계까지 모든 측면을 통제할 수 있습니다. 이제 세부 구조를 확대하여 더 빨리 측정하고 검사 시 자신감과 효율성을 향상시킬 수 있습니다.
사양
| 관찰 방법 | 형광(파란색/녹색 여기) | ✓ | |
| 형광(자외선 여기) | ✓ | ||
| 단순 편광 | ✓ | ||
| 명시야 | ✓ | ||
| 암시야 | ✓ | ||
| 경사 | ✓ | ||
| 줌 | 줌 비율 | 16.4 | |
| 배율 표시 | 0.7, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8, 10, 11.5 | ||
| AS | 내장형 | ||
| 특징 |
평행 광학 축이 있는 줌 가변 배율 시스템 줌 드라이브 시스템: 수평 핸들 다양한 줌 위치용 클릭 스톱(수동) |
||
| 줌 배율 센서 |
선택 사항인 SZX2-ZMS가 PRECiV v. 2.2.1 이상을 사용하는 경우 줌 배율을 기록합니다. 출력 커넥터: USB 2.0: USB Type-C® USB 케이블: USB 2.0: USB Type-A to USB Type-C, 케이블 길이: 2m(6.56ft) 중량: 0.4kg(0.9lb) |
||
| 광학계 | 갈릴리안 광학 시스템 | ✓ | |
| 조명 | 형광 조명 | Hg 램프 | ✓ |
| 크세논 램프 | ✓ | ||
| 라이트 가이드 조명 | ✓ | ||
| 초점 | 초점 조절 메커니즘 | 조동/미동 초점 | ✓ |
| 하중 용량 | 0~10.0kg/2.7~15.0kg/8.0~25.0kg | ||
| 조동 핸들 스트로크 |
80mm 120mm |
||
| 회전당 조동 핸들 스트로크 | 36.8mm | ||
| 회전당 미동 핸들 스트로크 | 0.77mm | ||
| 회전 노즈피스 | 수동 | 표준 유형 | ✓ |
| 관찰 경통 | 광시야(FN22) | 삼안 | ✓ |
| 틸팅 삼안 | ✓ | ||
| 긴 인체공학적 틸팅 삼안 | ✓ (중간 배율은 1.25배입니다.) | ||
| 경통 기울기 각도 |
5°~45° 30° |
||
| 삼안 경통 광 경로 선택(카메라: 관찰) |
50%: 50%, 0%: 100% 0%: 100%, 100%: 0% |
||
| 개구 간 거리 조절 |
51~76mm 52~76mm 57~80mm |
||
| 확장 가능한 안점 조절기 | 높이 조절 범위: 30~150mm(스케일 부착됨) | ||
| 스탠드 | 표준 스탠드 | ✓ | |
| 옵션 베이스 및 스탠드 | 4구 LED 투과광 조명 베이스 | ✓ | |
| 1구 LED 투과광 조명 베이스 | ✓ | ||
| 대형 스탠드 | ✓ | ||
| 범용 스탠드 | ✓ | ||
| 치수(가로 × 세로 × 높이) | 표준 세트 구성에서 268mm × 386mm × 413mm(10.55인치 × 15.20인치 × 16.26인치) | ||
| 작동 환경 | 실내용 | 주변 온도 | 0°C~40°C(32°F~104°F) |
| 최대 상대 습도 | 30~90% | ||
| 접안렌즈 |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12.5* WHSZ30X-H FN 7* *디옵터 조절 가능, 십자선 있음 |
||
| 대물렌즈 | SDFPLFL0.3X, WD 141mm, NA 0.045 SDFPLAPO0.5XPF, WD 70.5mm, NA 0.075 SDFPLAPO0.8X, WD 81mm, NA 0.12 SDFPLAPO1XPF, WD 60mm, NA 0.15 SDFPLAPO1,6XPF, WD 30mm, NA 0.24 SDFPLAPO2XPFC, WD 20mm, NA 0.3 |
||
| 형광 조명 |
거의 수직인 형광 조명 5구 형광 필터 터렛 여기 밸런서 사용 가능 |
||
