多光子和深层成像 多光子物镜和FVMPE-RS系统

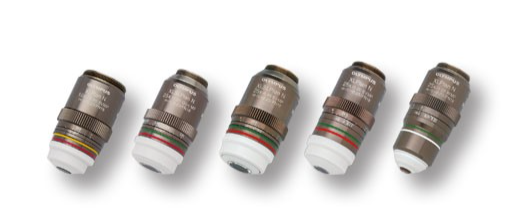

多光子激发物镜
A Line MPE物镜，专用于多光子激发成像（MPE），能达到最佳的性能，实现生物标本的高精确成像，对于体内和透明样品，深度可达8 mm。

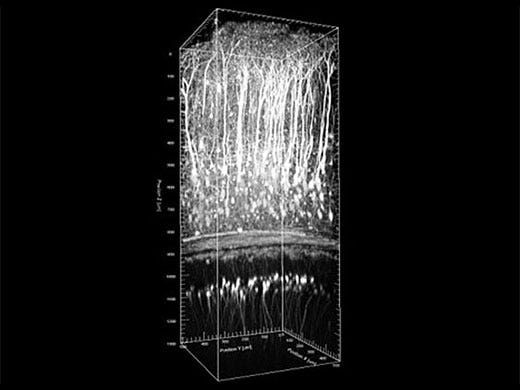

本例显示了麻醉小鼠，活体，从脑皮层到海马体（CA1）的Z序列图像。
样品：Thy1-YFP H line 8周大雄鼠，激发波长：960 nm
小鼠脑部深层成像
实现深层活体多光子脑部成像和高分辨率的光遗传学实验，所需物镜必须具备红外光（IR）高透过率、高数值孔径（NA），并且能够校正组织深处的光散射现象。该物镜在IR大范围内透过率高，能够以低至400 nm的可见光实现光遗传刺激，同时，又可支持波长至1600nm的IR成像和刺激。且使用校正环优化光路后，可以降低红外光的使用功率，并且能够实施单细胞或精准刺激树突棘。与FVMPE-RS显微镜高效的扫描系统结合使用，XLPLN25XWMP2物镜有助于精准地控制扫描和刺激区域，是高精度多光子成像的理想工具。
图像来源：Katsuya Ozawa and Hajime Hirase, Neuron–Glia Circuitry, RIKEN Brain Science Institute, Japan。
采用多光子物镜可对固定透明标本实现高达8 mm的深层成像。
多光子物镜使研究人员无需切片也能实现8 mm深层成像，帮助实现脑和其它重要器官的功能突破性进展。XLPLN25XSVMP2和XLSLPLN25XSVMP2支持多种透明试剂。
小鼠全脑成像（XLPLN10XSVMP）
该10倍物镜可实现大视野成像，NA高达1.0，支持单细胞成像，成像深度可达8 mm。该物镜支持多种透明试剂折射率校正（ne：1.33到1.52）
图像来源：Hiroshi Hama, Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics
ScalesS方法透明化小鼠大脑，深层高分辨成像（XLSLPLN25XGMP）
该物镜数值孔径1.0，工作距离8 mm，支持多种透明试剂折射率校正（ne：1.41到1.52，实现高分辨成像）。

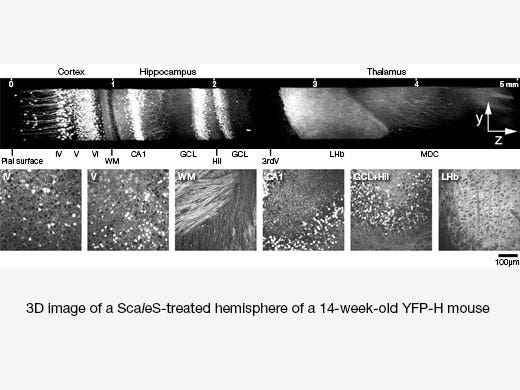

最大强度投影图像（顶端）。不同Z轴位置的六张XY图像（底端）。WM：白质，GCL: 粒细胞层，Hil：门，LHb：外侧缰核，MDC：丘脑背内侧核。图像来源：Hiroshi Hama, Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics 。
参考文献：Nat Neurosci. 2015 Oct; 18 (10): 1518–29. doi: 10.1038/nn.4107. Epub 2015 Sep 14.
A Line MPE物镜选择指南
(mm)
*通过目镜可观察到的最大视场数。
用于倒置显微镜的MPE物镜
(mm)
*通过目镜可观察到的最大视场数。
全真分辨率物镜具有自动球差补偿功能的MPE专用物镜
(mm)
*通过目镜可观察到的最大视场数。
相关产品

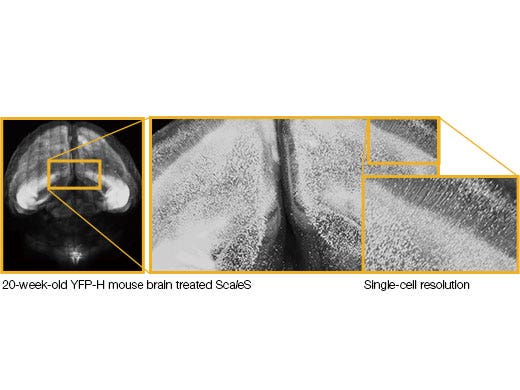

**标识图像：采用ScaleS透明的20周YFP-H小鼠大脑
图像来源：Hiroshi Hama, Atsushi Miyawaki, RIKEN Brain Science Institute Laboratory for Cell Function Dynamics
