活细胞超分辨率成像 A Line物镜和Ixplore SpinSR

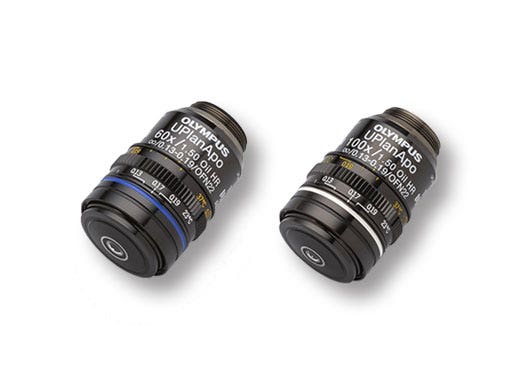

适合超分辨率成像的高分辨物镜
高数值孔径（NA）对于超分辨率成像非常重要。独有的透镜打磨技术使我们能够创造出世界上首款NA为1.50*1的平场校正复消色差物镜。结合Ixplore SpinSR系统使用，可以显著提高超分辨图像的亮度和分辨率。在观察浅层显微结构时，该系列物镜性能尤为突出。
根据奥巴斯公司的研究，*1 到2018年11月为止。

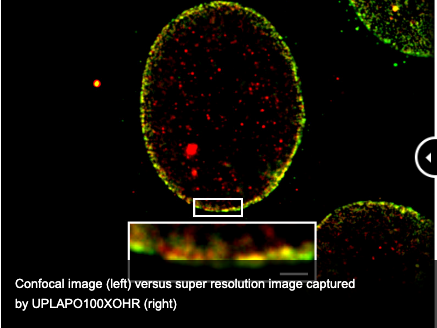

共聚焦图像（左）与超高分辨图像（右）比较，物镜：UPLAPO100XOHR
标尺：200 nm
超高分辨成像
结合共聚焦和奥林巴斯超分辨率（OSR）将共聚焦图像XY分辨率提高到120 nm 。
绿色：Alexa488标记Nup358蛋白，定位于核孔复合体的胞质面
\
红色：Alexa555标记Nup62蛋白，定位于核孔复合体中央
\
利用超高分辨技术可以区分Nup358与Nup62蛋白的定位。
*Hela细胞的核孔复合体
图像提供：Hidetaka Kosako, Fujii Memorial Institute of Medical Sciences, Tokushima University
高分辨率物镜选择指南
(mm)
*2 目镜最大视场数

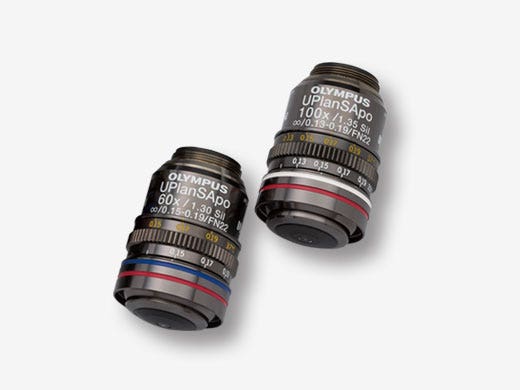

硅油物镜
硅油物镜为活细胞和活体组织成像设计研发。由于折射率与生物标本更接近，荧光图像会更清晰明亮。并且对活细胞长时程成像时结果会更稳定，操作更简单，因为硅油在37ºC（98.6ºF）下很难蒸发，无需反复添加硅油。硅油物镜具备高数值孔径和长工作距离，与奥林巴斯超分辨系统结合使用时，标本深层也同样可以实现精细结构的成像。例如，采用高分辨成像系统可以观察到神经细胞深层的分子定位和显微结构。
Related Videos
图像来源：Yuji Ikegaya, PhDLaboratory of Chemical Pharmacology, Graduate School of Pharmaceutical Sciences, The University of Tokyo

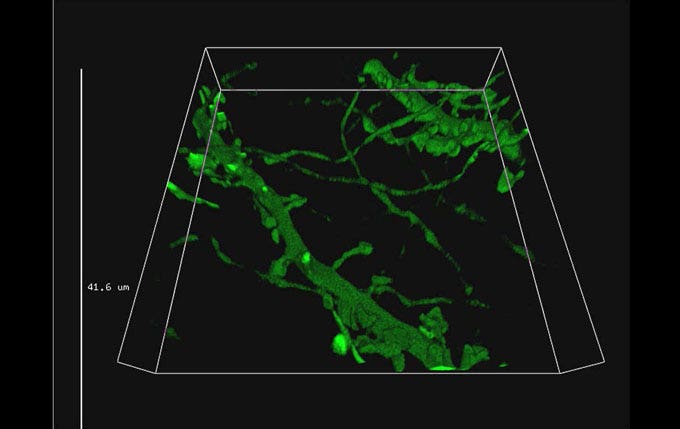

神经元的3D长时程成像
长时程三维超分辨图像数据。
样品：EGFP标记小鼠原代神经元，与星形胶质细胞共培养三周后，进行长时程图像采集。26层，Z轴步径0.2 µm 。
硅油物镜选择指南
(mm)
*3 目镜最大视场数
相关产品
IXplore SpinSR
- 超分辨率，XY分辨率可达120 nm
- 光毒性和光漂白更小，可对活细胞实现更长时间的共聚焦成像
- IXplore SpinSR系统中一键式切换宽场、共聚焦和超高分辨成像模式
- 采用奥林巴斯硅油物镜实现精确的3D重建

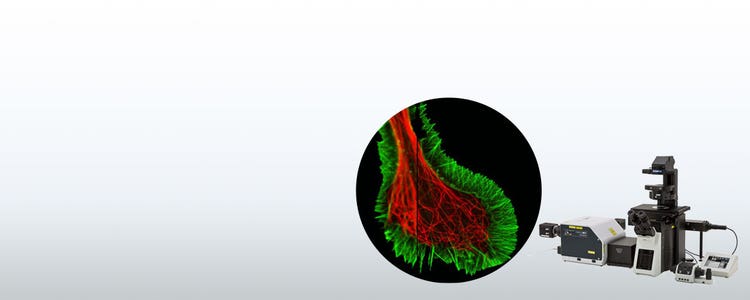

*标识图像：NG108细胞生长锥的微管（红色：Alexa 594）和肌动蛋白（绿色：Alexa 488鬼笔环肽）荧光染色
图像来源：Dr.Kaoru Katoh , Biomedical Research Institute,National Institute of Advanced Industrial Sciences and Technology
