CIX100检测系统

CIX100 检测系统提供专用的一站式解决方案,帮助制造商保持制造部件的最高清洁度质量标准。 满足公司及国际标准要求,快速采集、处理和记录技术清洁度检测数据。

结合 PRECiV™ CIX 软件,CIX100 提供业界领先的可靠的技术清洁度分析技术,是高通量实验室的理想选择。 界面为用户提供操作步骤指导,即使新手操作员也能快速、轻松地采集清洁度数据。 只需点击一下,即可根据公司和行业标准(包括 ISO 16232 和 VDA 19)定制合规结果。

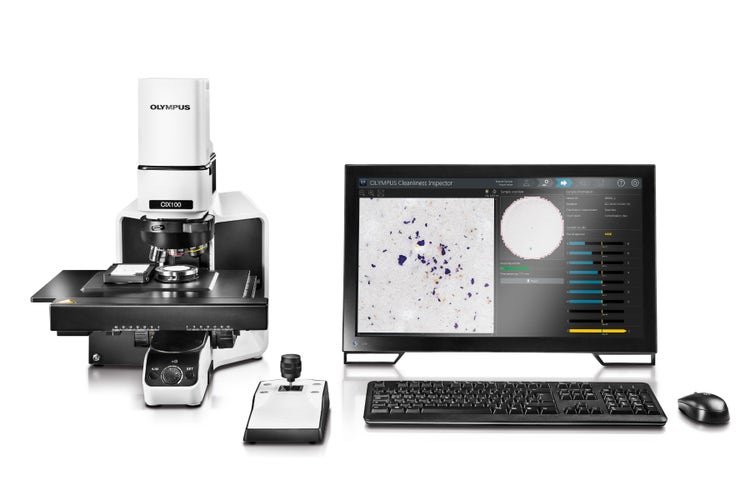

CIX100 检测系统

简化技术清洁度

各类组件、液体及零部件的清洁度对于制造的每一个环节至关重要,即便微米大小的颗粒也可能缩短零部件寿命或影响其性能。 严格的国际和国家规范明确了污染物的测量和记录方式,并要求详细的了解颗粒数量、尺寸分布和特征。

CIX100 检测系统为此过程带来了保障——它是一个一站式、高效的解决方案,可以轻松满足现代清洁度标准。 借助先进的深度学习人工智能技术,CIX100 检测系统将颗粒识别提升到了一个全新水平,提供洞察,帮助团队从源头保护质量。

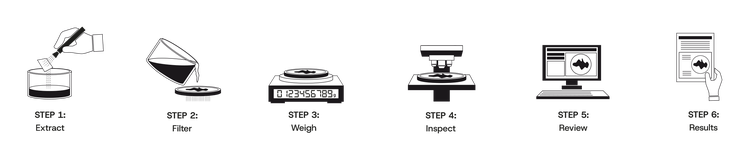

技术清洁度分析工作流程

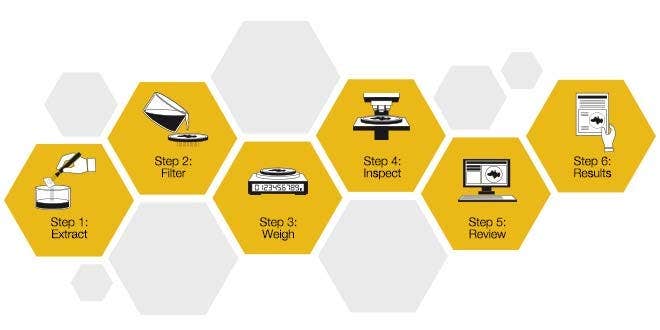

清洁度检测标准流程: 准备(第 1–3 步)和检查(第 4–6 步)

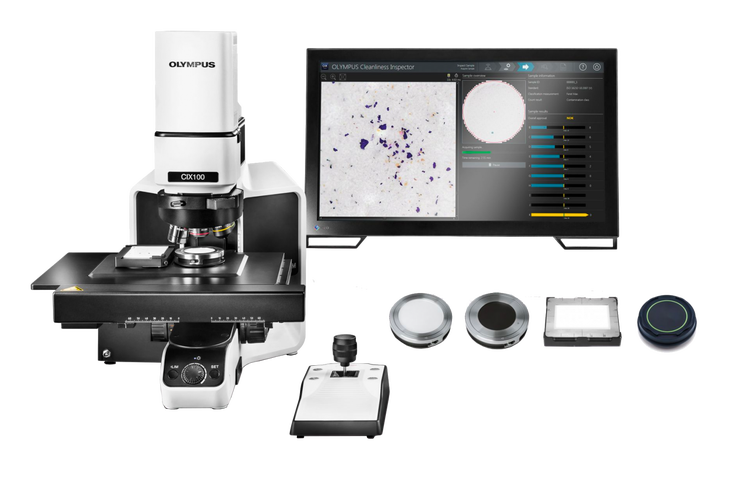

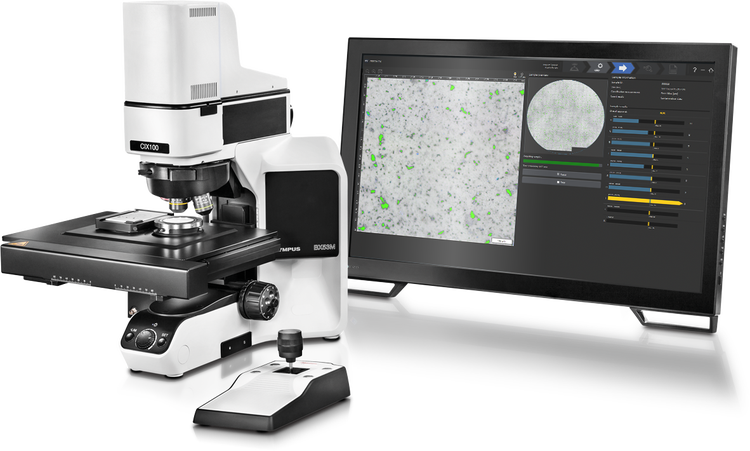

CIX100 技术清洁度检测系统

可靠的一站式技术清洁度检测解决方案

CIX100 是一款一站式解决方案,专为满足自动化技术清洁度检测的需求而设计。 每个组件都经过优化,以确保在高通量系统中实现准确性、可再现性、可重复性和无缝集成,从而获得可靠的数据。 自动化处理关键任务,有助于加快检测速度,同时最大限度地减少人为错误和污染样品的风险。

下载宣传册

卓越的光学质量

我们的 UIS2 物镜具有优异的光学性能,可实现卓越的测量和分析精度。 系统配备专用光源,能够保持一致的色温,适用于清洁度检测。 该功能支持对圆形和矩形样品区域进行快速检测。

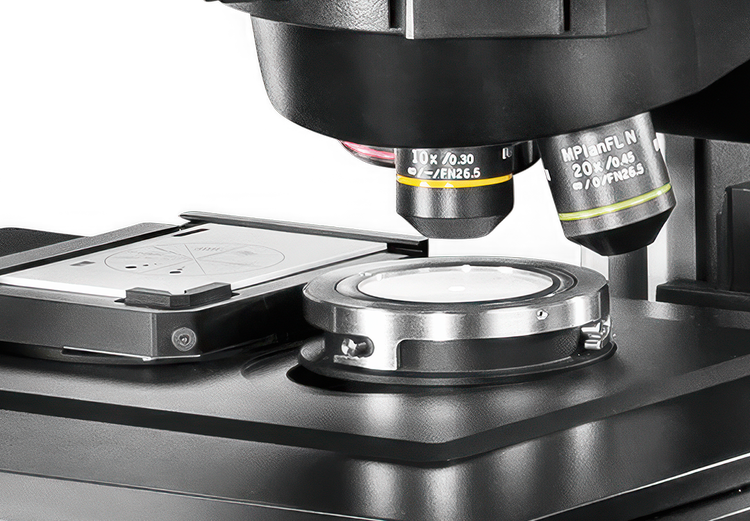

适用于技术清洁度分析的 UIS2 物镜

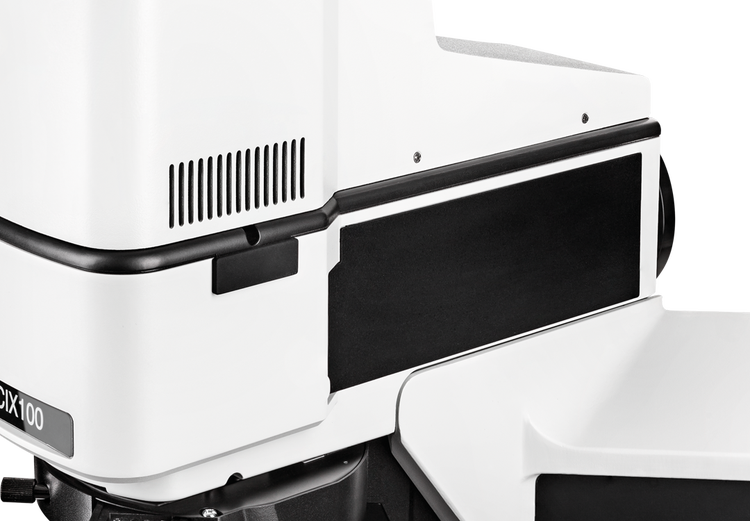

CIX100 检测系统的机械稳定性

机械稳定性

光路校准、电动物镜转换器和相机配备防护罩,以防止意外改动。 为了提高稳定性,剔除了光路中的所有活动部件。

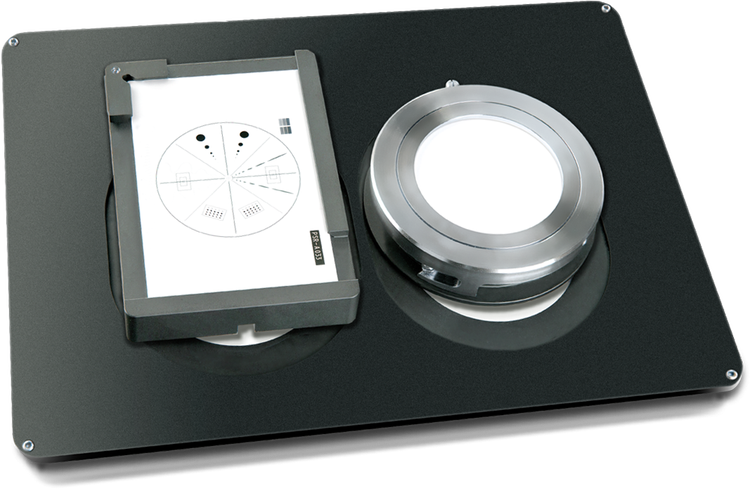

定期系统验证

预配置且预校准的系统配备系统自检自动提醒功能,并结合集成的校准滑片,有助于进行定期系统验证。

用于技术清洁度分析的集成校准滑片

可再现性和可重复性

预配置和预校准的系统、用户权限管理以及定期系统自检,有助于确保设置正确,从而获得不受操作员或仪器影响的可再现性检测数据。 因此,多个部门和站点可以在不同地点采用相同的质量标准。

适用于多种常用采样方法

CIX100 支持适用于圆形或矩形采样区域的采样技术。 可选择适用于直径 25 mm、47 mm 和 55 mm 滤膜的白色或黑色背景支架;胶带提升采样支架;适用于冶金应用的平面支架;以及适用于颗粒捕集的支架。

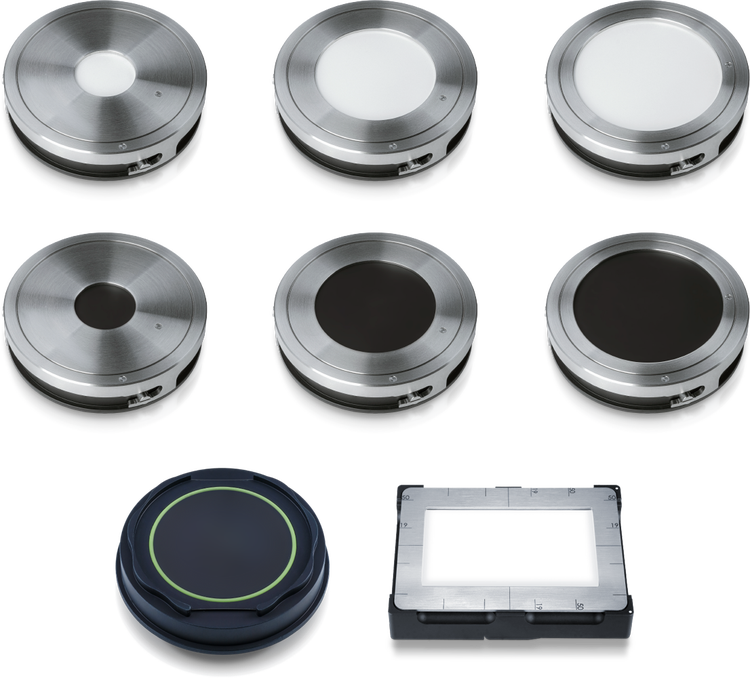

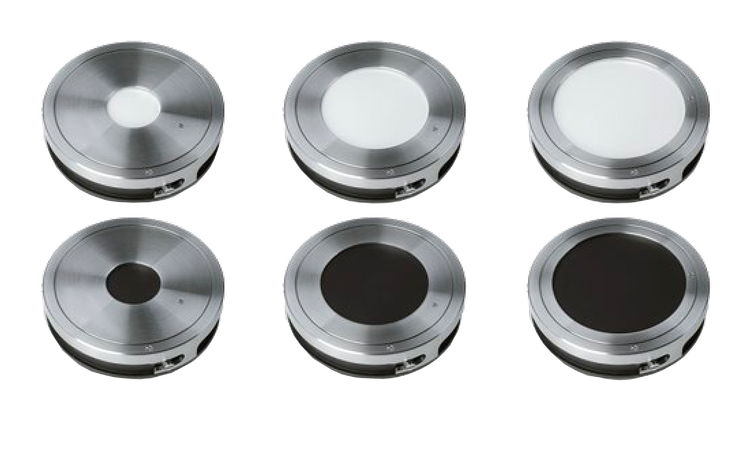

适用于技术清洁度分析的圆形和矩形样品支架

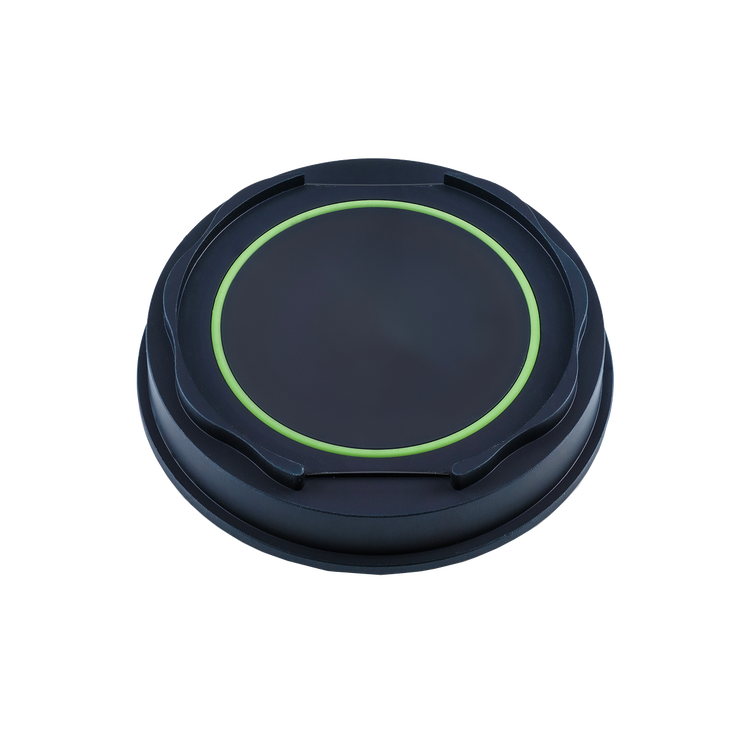

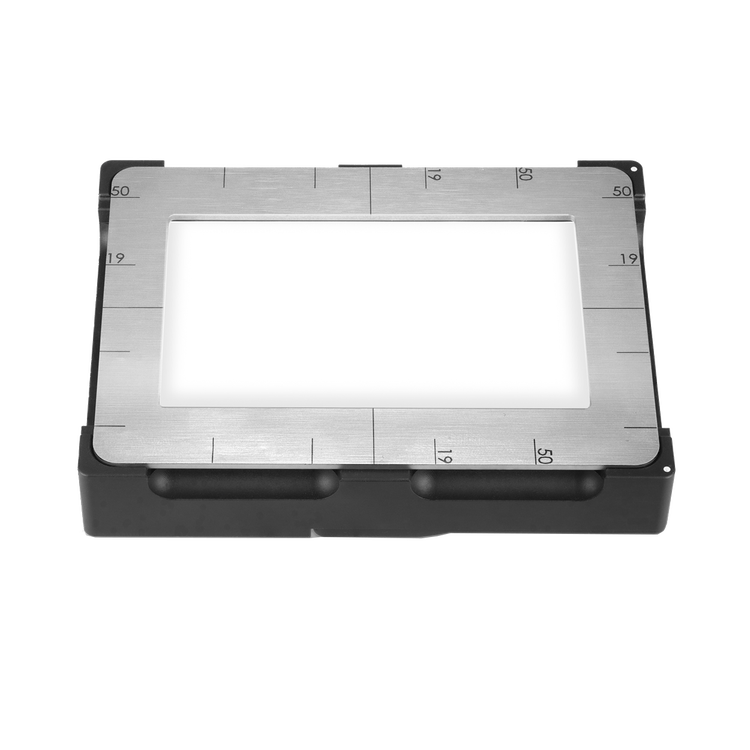

上图和中间图: 白色和黑色背景的圆形样品架,可使用直径为 25 mm、47 mm、和 55 mm 的滤膜。左下图: 用于颗粒捕集器的圆形样品架。 右下图: 用于胶带采样取样的矩形样品架。*

胶带采样支架的供应情况可能因地区而异。

直观的指导

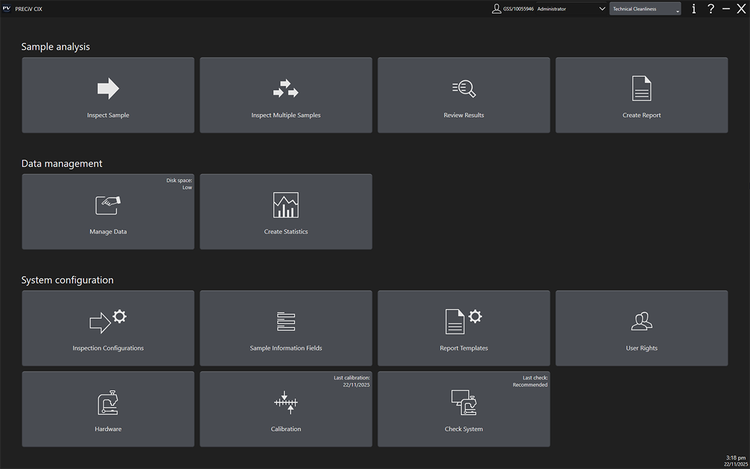

适用于技术清洁度分析的 PRECiV CIX 软件

操作轻松,适合各种经验的用户

PRECiV™ CIX 软件提供操作步骤指导,各种经验的用户都能轻松进行技术清洁度检测。 直观的工作流程和用户权限管理有助提高对检测结果的把握度,同时减少周期时间、每次测试的成本和用户错误。 从而提供针对生产力和高质量标准进行优化的系统。

引导式工作流程

直观的工作流程引导用户完成以下三个步骤: 检测样品,审核结果,生成报告。 从扫描样品到生成合规报告,极高的自动化程度提高了易用性,使各种经验的用户都能高效地进行检测并生成可靠的数据。

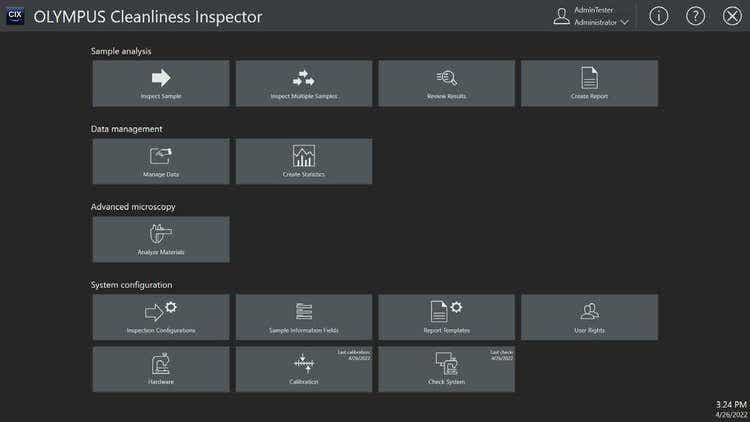

适用于技术清洁度分析的引导式流程

直观的工作流程,配备大尺寸按钮,使用鼠标或触摸屏可以轻松点击。 工作流程步骤(从左到右): 安装样品、调整参数、开始检测、查看结果、创建报告。

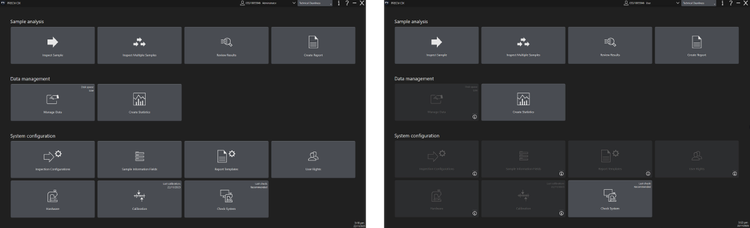

用户权限管理工具

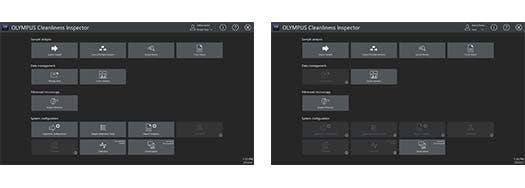

管理员可以控制哪些用户可以访问系统的不同部分,帮助新手用户专注于当前任务。 它还可以防止意外修改关键参数,例如校准和用于自动生成报告的数据。

适用于清洁度分析工作流程的用户权限管理工具

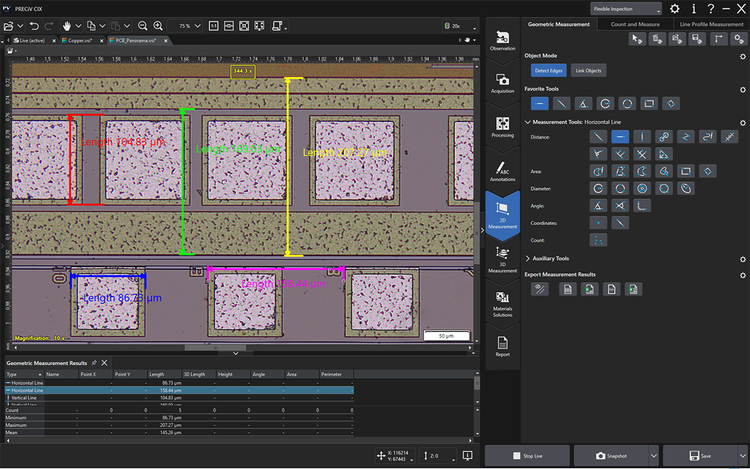

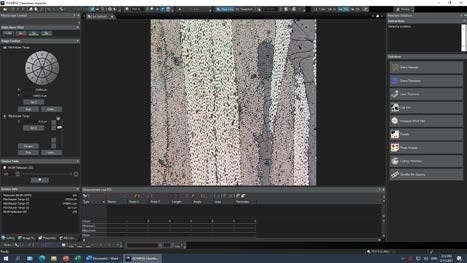

PRECiV CIX 显微镜模式

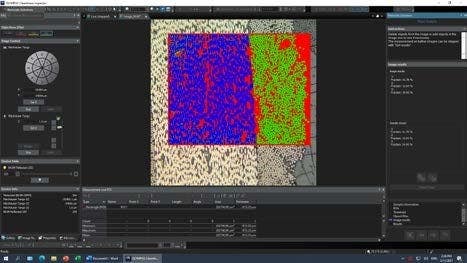

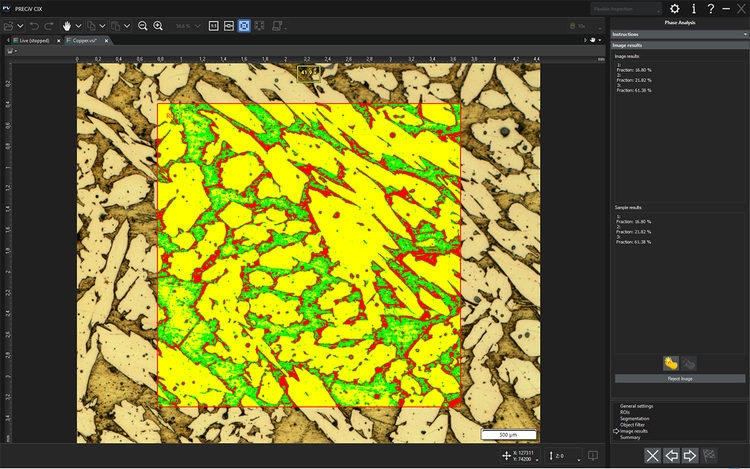

PRECiV CIX 软件采用的材料分析解决方案示例

高级显微镜

PRECiV CIX 显微镜模式* 支持由专用的清洁度检查工作流程切换为执行显微成像,包括扩展聚焦成像 (EFI) 和二维测量。

提供可选的材料分析解决方案(如晶粒度分析、铸铁分析和相分析),以扩展显微镜模式的功能。 这些解决方案可以根据需要针对个人用户或具体应用定制特殊功能。

*显微镜模式是 PRECiV CIX 的一项可选配解决方案。

快速分析

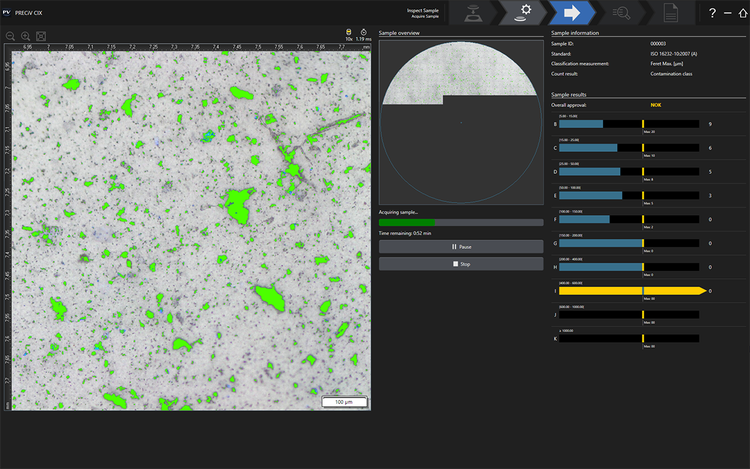

实时分析金属和非金属颗粒

快速实时分析与审查

借助创新偏振技术,CIX100 可对反光(金属)和不反光(非金属)颗粒(粒径范围从 2.5 µm 到 42 mm)进行图像采集和精准实时分析,而且只需扫描一次即可。

计数和分类颗粒在扫描过程中实时显示,并按尺寸类别进行分组,支持测试失败时的快速决策。

一站式扫描实现高通量检测

基于波长分离和颜色的创新偏振技术通过一次扫描即可检测反射(金属)和不反射(非金属)颗粒,为高通量实验室检测带来多重优势。

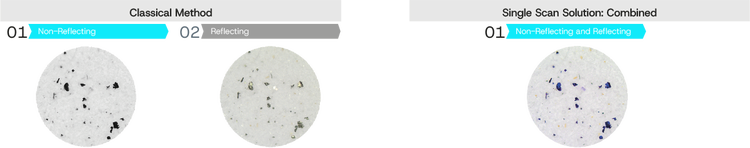

CIX100 的照明系统通过一次扫描即可实现对反射(金属)颗粒和不反射(非金属)颗粒的分离。

创新的照明系统通过一次扫描即可分离反射(金属)颗粒和不反射(非金属)颗粒。

以真实色彩查看颗粒

启动真实颜色模式以查看颗粒的原始颜色,从而获得更多信息以识别颗粒类型(金属或非金属)。

一站式扫描可在偏振光下将所有反射颗粒显示为蓝色,以表明它们是金属。 在真实色彩模式下,反射颗粒的蓝色被忽略,从而在明场图像中显示所有颗粒的真实颜色。 原本蓝色的材料会保持蓝色,而金属则会展现出金属光泽和该材料特有的反射效果。

这些有用的视觉图像可以帮助您更好地了解每种颗粒的性质,并快速确认颗粒类型。

左图: CIX100 系统在检测和分析过程中观察到的颗粒。 右图: 相同颗粒在真实颜色下的显示效果。

系统在检测和分析过程中观测到的颗粒。 蓝色表明该颗粒为金属。 在审查模式下,使用 U-ANT 滤光片和色彩校正模式以真实颜色观察到的同一颗粒。 该颗粒被确认为金属。

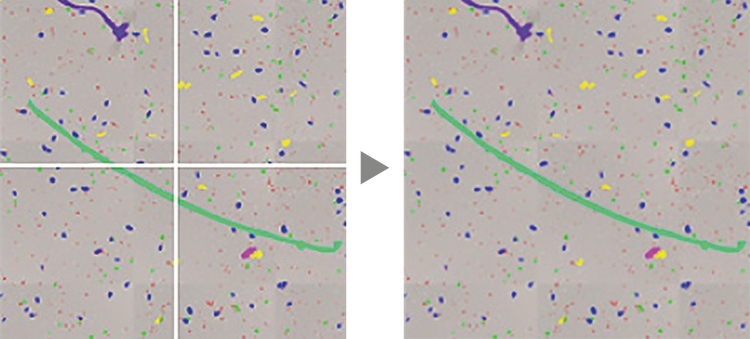

自动合并和分析大颗粒。

自动合并和分析大颗粒。

智能颗粒处理

CIX100 可对大小颗粒(2.5 μm 至 42 mm)进行实时处理和分类,符合国际标准,并能自动重建大颗粒的图像。 可以分析明亮背景的暗颗粒和深色背景的亮颗粒。

识别过滤器覆盖范围

在样品检测开始阶段创建样品概览图像,并以低倍显示整个过滤器,使用户能够在检测开始前识别过滤器覆盖范围或颗粒聚集。 当过滤器分配高于预期时,系统会自动通知用户,以便他们可以快速应对。

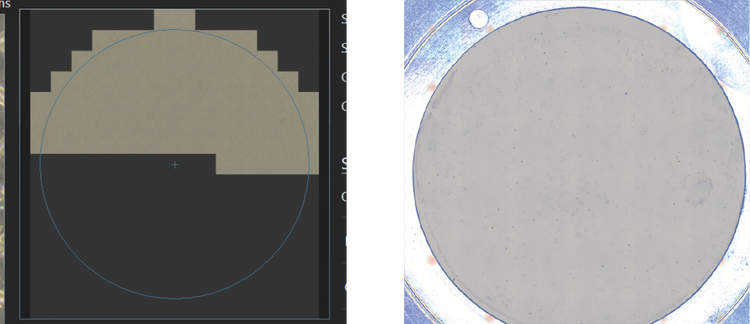

概览图像可识别过滤器覆盖率和颗粒聚集。

概览图像可识别过滤器覆盖率和颗粒聚集。

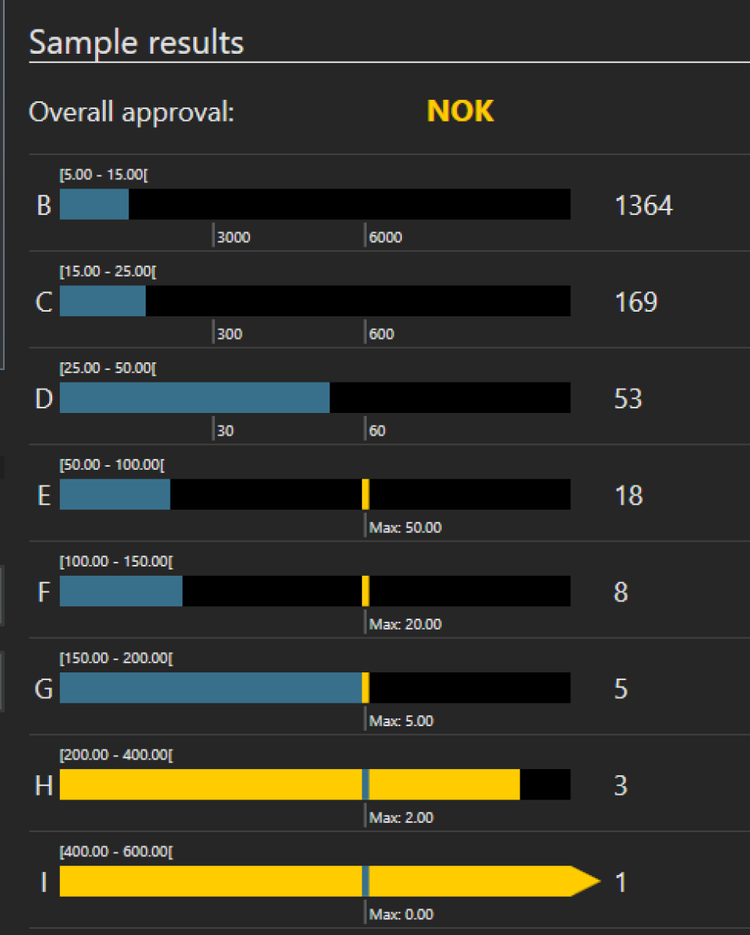

CIX100 检测系统的直接结果反馈

直接结果反馈

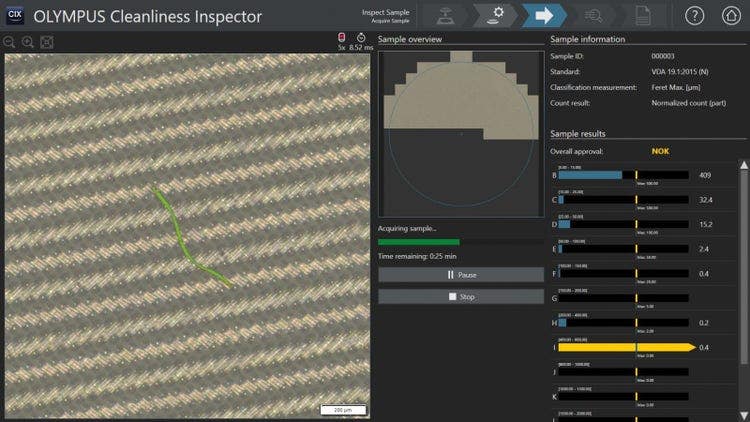

自动分析污染物,并根据所选标准分成不同的尺寸等级,超过预设限值的等级会用颜色标识。 显示每个尺寸等级的可接受颗粒计数,即使在扫描整个膜之前,也能提前进行样品验证 (OK) 或拒绝 (NOK)。

PRECiV CIX 软件可根据电动汽车和医疗器械行业的要求支持评估各种颗粒的批准限值。 可以打开声音提示,以便当批准结果为 NOK 或检查完成时通知用户。

超越传统算法的分析

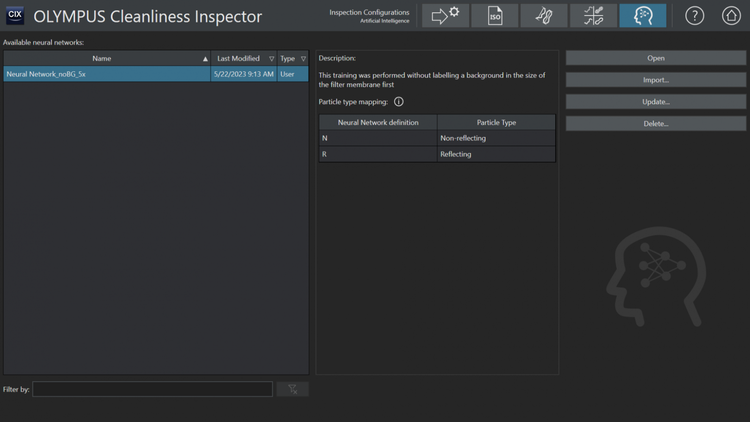

CIX100 集成 TruAI 深度学习技术,能够实现超越传统算法的图像分析。 将经过训练的神经网络应用到样品上,以获得可再现性更高、更稳健的分析。 TruAI 解决方案能够区分不同类型的颗粒,例如反射颗粒和非反射颗粒。

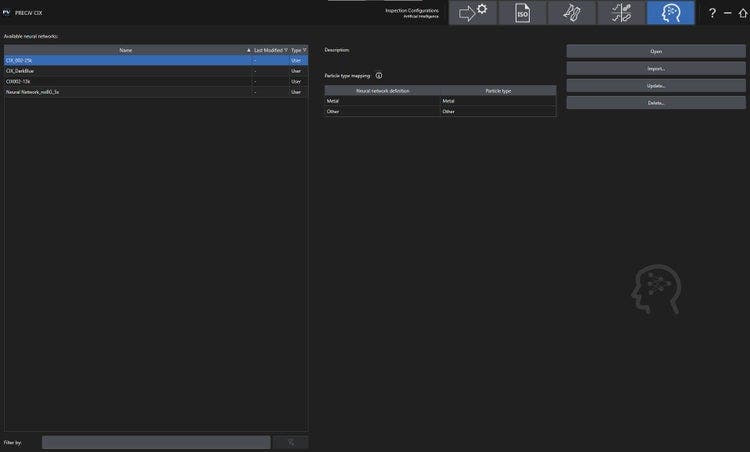

CIX100 检测系统配备的 TruAI 解决方案

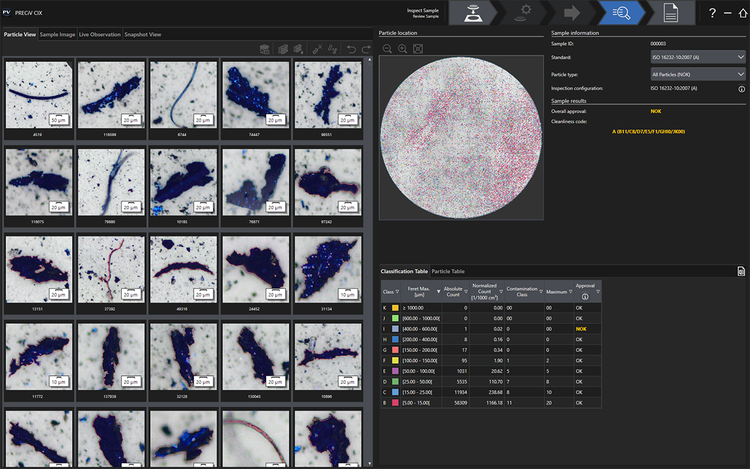

采用直观的工具,可以在 CIX100 系统上修订清洁度检测数据

提供数据洞察,加快决策速度

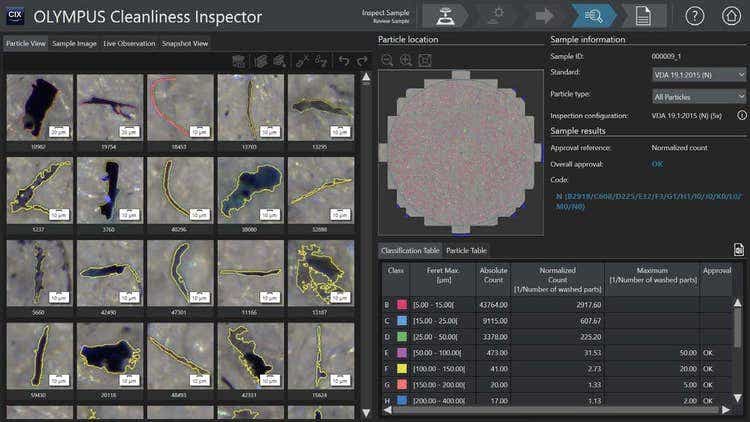

CIX100 结合了用于修订检测数据的直观工具与快速、引导式的颗粒审查功能。 一键式重新分类确保灵活性并支持国际标准。 检测污染物的缩略图可直接链接到尺寸测量数据,便于进行数据审查。

在审查过程中,会自动更新所有视图和尺寸类别中的污染物检测结果。 由于能够清晰呈现所有相关的检测结果,从而节省了时间。

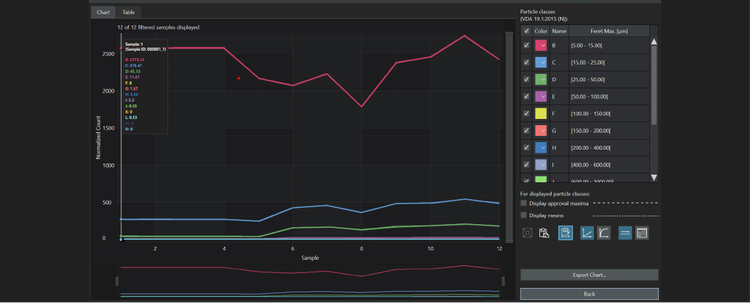

趋势分析

可以随时间进行数据统计分析,并图形化显示。

CIX100 检测系统的趋势分析

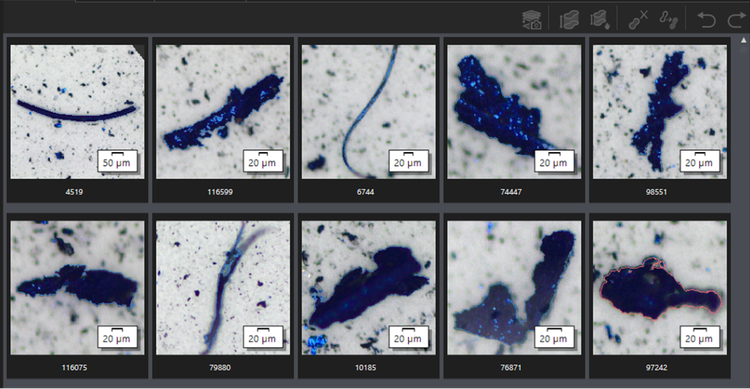

CIX100 检测系统的检测数据概览

检测数据概览

  • 清楚地呈现图像、数据和结果,便于立即判断是否需要再处理。
  • 提供共多种可选择视图,检测数据一目了然
  • 按从大到小的顺序排列所有类型的颗粒图像(包括反射性和非反射性颗粒)。

审查、修正和重新计算

通常建议在技术清洁度检测过程中对结果进行手动检查和审查,操作界面使颗粒数据的交互式校正变得轻松快捷。

CIX100 检测系统的粒子数据交互式校正

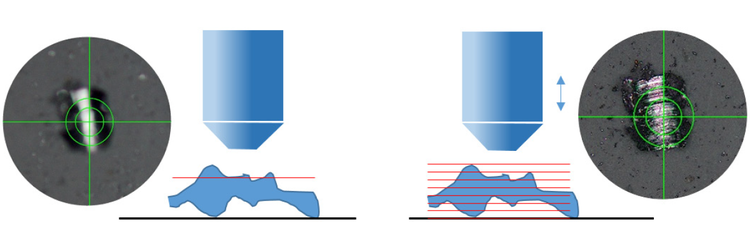

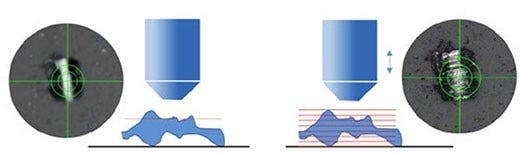

CIX100 技术清洁度检测系统的高度测量解决方案

高度测量解决方案

CIX100 提供扩展聚焦成像 (EFI) 功能,可捕捉高度超出物镜景深的污染物和颗粒的图像,并将这些图像叠加在一起,从而创建全聚焦图像。

我们的高度测量解决方案进一步增强了 CIX100,包括 20X 物镜* 和专用软件,以满足 VDA 19 的高度测量要求。 对于选定的颗粒,既可自动测量,也可手动测量。 计算值作为附加数据字段列在结果表中。

*必须与高度测量解决方案许可证分开订购。

合规结果

提供合规、可自定义的技术清洁度分析报告

可以调整报告以满足个性化需求。

一键生成数字文档

使用符合 ISO 和 VDA 等行业标准的预定义模板,一键生成专业报告,并可根据公司轻松调整模板和报告。

结果可导出到 Microsoft Word 文件中,也可直接导出为 PDF 文件,以便通过电子邮件轻松共享数据。 CIX100 还可以存档报告和数据,用于记录保存和趋势分析。

轻松导出数据

您可以根据自己的偏好选择以 Microsoft Word 格式还是 PDF 格式中创建报告,并轻松将颗粒和分类结果及趋势分析导出到 Microsoft Excel。 经过优化的报告文件大小,支持高效数据共享。

可以拍摄并处理单张污染物图像,以进行手动测量确认和改善文档。

可以拍摄并处理单张污染物图像,以进行手动测量确认和改善文档。

长期存储清洁度检测数据

长期数据存储

快速访问所有存档样品及其相关数据和报告,以便进行修订或分发。 自动保存所有检测数据和报告,并存档一定时间。

规格

硬件

显微镜 CIX100 电动对焦
  • 提供三轴操纵杆进行同轴电动微调焦
  • 聚焦行程 25 mm
  • 微调行程:每圈 100 μm
  • 载物台支架安装的最大高度: 40 mm
  • 对焦速度 200 μm/秒
  • 支持软件自动对焦
  • 可自定义的多点对焦图
照明
  • 内置 LED 照明
  • 创新照明机制,可同时检测反射性和非反射性颗粒
  • 通过软件控制光照强度
成像设备
  • 彩色 CMOS USB 3.0 相机
  • 芯片像素尺寸为 2.2 × 2.2 µm
样品尺寸
  • 标准样品为直径 47 mm 的滤膜;还可选用适用于 25 mm 或 55 mm 滤膜的滤膜支架,也可以定制样品支架。
物镜转换器 电动型 电动物镜转换器
  • 六位电动物镜转换器,预装三个 UIS2 物镜
  • 用于预览的 PLAPON 1.25X
  • 用于检测大于 10 µm 的颗粒的 MPLFLN 5X
  • 用于检测大于 2.5 µm 的颗粒的 MPLFLN 10X
软件控制
  • 可以随时获知图像放大倍率以及像素与尺寸之间的关系
  • 在测量过程的选定步骤中可使用选定的物镜,并可自动定位物镜
载物台 电动载物台 X、Y 轴 电动载物台 X、Y 轴
  • 采用步进电机控制运动
  • 最大范围: 130 × 79 mm
  • 最大速度: 240 mm/s(4 mm 滚珠丝杠导程)
  • 可重复性: < 1 µm
  • 分辨率: 0.01 µm
  • 使用三轴操纵杆控制
软件控制
  • 扫描速度与所使用的放大倍率有关;10x 放大倍率下扫描时间少于 10 分钟。
  • 出厂时已进行载物台校准
标本架 样品支架
  • 膜支架采用特殊设计,防止膜片在安装过程中发生不必要的旋转
  • 膜通过膜支架进行机械摊平
  • 无需使用任何工具即可固定盖子
  • 适用于直径 25 mm、47 mm和 55 mm 滤膜的样品支架
  • 适用于颗粒捕集器、颗粒捕集器耗材和胶带取样的样品支架
颗粒标准装置 (PSD)
  • 用于验证系统测量的参考样品
  • 用于检查系统内置功能以确保 CIX100 正常运行的样品
  • PSD 始终分配在载物台的 2 号槽位
载物台插入件 双位载物台插入件
  • 专用于正确定位样品支架和 PSD 的载物台插件
控制器 工作站 高性能预装工作站
  • HP Z4G4,Windows 10,64 位专业版(英文版)
  • 16 GB RAM、256 GB SSD 和 4 TB 数据存储
  • 2 GB 视频适配器
  • 已安装 Microsoft Office 2019(英文版)
  • 网络功能,英文 QWERTY 键盘,1,000 dpi 光学鼠标
插件板
  • 电动控制器、RS232 串口和 USB 3.0 接口
语言选择
  • 用户可以更改操作系统和 Microsoft Office 的默认语言
触摸屏显示器 23 英寸超薄屏幕
  • 分辨率 11920×1080,针对 CIX 软件进行优化
电源 额定值
  • 交流适配器 (2)、控制器和显微镜框架(需要 4 个插件)
  • 输入: 100–240 V AC 50/60 Hz,10 A
功耗
  • 控制器: 700 W;显示器: 56 W;显微镜: 5.8 W;控制盒 7.4 W
  • 共计: 769.2 W
图纸 尺寸 (W × D × H) 大约 1300 mm × 800 mm × 510 mm (51.2 in. × 31.5 in. × 20.1 in.)
重量 44 kg (97 lb)

系统环境限制

正常使用 温度 10°C 至 35°C(50°F 至 95°F)
湿度 30 至 80%
安全法规 环境 室内使用
温度 5 ℃ 至 40 ℃(41 °F 至 104 °F)
湿度
  • 最大 80%(最高 31°C [88°F])(无冷凝)
  • 使用湿度会随温度升高(超过 31°C (88°F))而线性下降。
  • 70% (34 °C [93 °F]) 至 60% (37 °C [98 °F]) 至 50% (40 °C [104 °F])
海拔高度 最高 2,000 m (6,562 ft)
水平度 最高 ±2°
电源和电压稳定性 ±10%
污染等级 (IEC60664) 2
总体电压类别 (IEC60664) II 类

软件

软件 PRECiV CIX 3.1
  • 适用于技术清洁度检测的专用工作流程软件
语言 GUI
  • GUI: 英语、法语、德语、西班牙语、日语、简体中文和韩语
联机帮助
  • 联机帮助: 英语、法语、德语、西班牙语、日语、简体中文和韩语
许可证管理
  • 软件许可证已通过许可证卡激活(安装时已激活)
用户管理
  • 系统可连接网络以进行域管理。
  • 可根据认证用户选择相应的功能范围。
实时图像 彩色显示模式
  • 分析颗粒时金属颗粒标记为蓝色,非金属颗粒则保留原始颜色。
窗口拟合方法
  • 图像始终以完整视图显示。
实时检测
  • 捕获颗粒后立即进行分析,以提高速度。
  • 如果测量结果不理想,用户可以停止检测过程。
实时分类
  • 检测到颗粒后立即进行分类。
  • 在实时采集过程中,在用户界面上自动标识颗粒尺寸等级。
显微镜模式
  • 可访问显微镜模式进行显微成像。
  • 可选配材料分析解决方案(未包含在内)。
图像捕捉和手动测量 收集用户快照
  • 在审查模式下,可以从样品的任何位置采集单张图像,也可以在实时观察模式(直接图像)或样品视图模式(记录数据)下采集图像。
  • 图像可以 .tif、.jpg 或 .png 文件格式存储,标准分辨率为 1000 × 1000 像素。
  • 快照可以关联至检测到的颗粒,然后用于分析报告。
  • 在 EFI(扩展聚焦成像)模式下,可以自动采集颗粒快照。
  • 在 EFI 模式下采集的记录可用于分析报告。
手动测量
  • 可以在采集到的快照上进行任意距离测量。
  • 可以重命名任意测量,并可设置颜色。
  • 存储图像时可在图像中写入任意测量和比例尺。
硬件控制 电动 XY 载物台
  • 通过软件操作和控制操纵杆
  • 检测圆形和矩形样品区域
  • 可对选定的颗粒进行自动或手动重新定位
电动物镜转换器
  • 仅可通过软件选择
电动对焦
  • 通过操纵杆控制
  • 提供软件自动对焦
  • 预测自动对焦采用多点对焦图
检查系统 系统验证
  • 通过测量颗粒标准装置的参数进行系统验证。
  • 生成 OK 或 NOK 质量值。
可选择的物镜
  • 只能在工作物镜下执行检查系统(应至少选择一个物镜)。
  • 检查系统可使用 5X 或 10X 物镜执行,也可以同时使用这两种物镜。
技术清洁度标准 所支持的标准:
  • ASTM E1216-11:2016,ISO 4406:2021;ISO 4407:1999;ISO 4407:2002 [累积和微分];ISO 11218:2017;ISO 12345:2013;ISO 14952:2003;ISO 16232-10:2007 (A、N

和 V);ISO 16232:2018(A、N 和 V);ISO 21018:2008;DIN 51455:2020 [70% 和 85%];

NAS 1638:1964、NF E 48-651:1986、NF E 48-655:1989、SAE AS4059:2020、VDA 19.1:2015(A、N 和 V)、VDA 19.2:2015

完全符合 VDA

19.1 和 VDA 19.2

推荐

  • 按照 VDA 推荐值自动设置阈值。
颗粒家族鉴定
  • 可按颗粒类型进行颗粒分类(非反射性颗粒、反射性颗粒、纤维或其他颗粒)。
  • 基于深度学习 (AI) 技术识别检测颗粒的类型。
定制标准
  • 用户可轻松自定义标准。
  • 根据 DT 55-83,颗粒测量参数包括丝状颗粒尺寸和致密颗粒尺寸。
检测配置
  • 系统支持用户加载、定义、复制、重命名、删除和保存检测配置。
  • 也可存储和调取标准和报告模板。
  • 可以反转检测阈值,以检测深色背景的明亮颗粒。
  • 可以按顺序采集多个样品。
  • 可以为每种颗粒类型设定批准限值
  • 可以通过 CCC 扩展对不同类型颗粒的支持

可在特定配置下检测每个样品。

颗粒图块视图 以图块方式显示检测到的颗粒,以提升导航能力
  • 双击图块即可检索每个颗粒的位置。
  • 每个图块可根据实际颗粒大小进行调整。
存储完整滤膜 存储完整的过滤器
  • 离线分析支持用户选择用于结果显示的不同标准。
数据导出 保存数据
  • 可以将检测数据导出到 Excel (.xlsx) 表格。
  • 软件中所有可用的表格均可导出到 Excel 文件中。
趋势分析 对多个样品进行趋势分析(内置 SQC 工具)
  • 数据可以按尺寸等级显示。
  • 可以按时间、样品、测量 ID 绘制数据图形。
  • 可以选择刻度(对数-正态、对数-对数)。
  • 可以提取数据点并导出到电子表格中。
  • 可以将表格导出为 Q-DAS (.dfq) 格式。 还可将软件中所有可用的表格导出到 Excel 中。

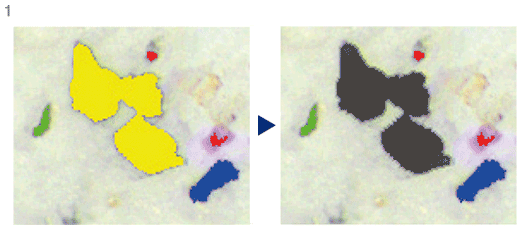

颗粒编辑 修订过程中可以编辑颗粒。
  • 可以使用直线或多段线添加、删除、合并或拆分颗粒。
  • 更改颗粒类型。
动态报告 可使用 Office 2024 和 Microsoft 365 家庭版和商业版(不包含许可证)生成专业的分析报告
  • 可精确自定义模板
  • 用户可以选择将图片置于表格后面,也可以在选择不同颗粒家族时将所有图片归入一个组中。

高度测量解决方案

PV-CIX-S-HM 自动或手动测量选定颗粒的高度
  • 可选配软件解决方案,用于驱动电动对焦系统从所选颗粒的顶部移到底部。 然后通过顶部与底部 Z 轴坐标的差值计算出颗粒的高度。
  • 20X MPLFLN 物镜需另购。
  • 可以在多个位置选择多个颗粒进行自动高度测量。

高级显微镜检查功能

●: 标准功能;○: 可选功能

图像获取
使用 HDR 进行扩展图像增强
使用实时 AI 进行实时图像增强
录像
使用电动设备的自动 EFI 景深扩展图像,包括快速扫描模式
使用电动设备的自动全景拍摄
使用电动设备进行样品导航和位置列表管理
通过电动设备合并自动 EFI 与全景功能
图像和自定义工具
按用途分组功能的用户界面
可自定义用户界面(EZ 模式)
叠加信息层(比例尺、十字准线、数字标线)
屏幕显示倍率
宏管理器
测量/图像分析
基本交互式测量(点测量、任意线、水平线、垂直线、多段线、三点圆、矩形、旋转矩形、三点角、四点角、垂线、平行线距离、多边形面积、XY 距离、两条交叉线之间的距离、圆到圆的距离、线性标尺)
3D 线轮廓测量和简单 3D 测量
高级交互式测量,包括自动边缘检测和辅助线(角度尺、两点圆、旋转椭圆、闭合多边形、魔术棒、插值多边形、多条垂线、不对称线、喉厚度)
神经网络标注
图像增强过滤器(矩阵过滤器、颜色和对比度调整)
报告
数据导出到 Evident 工作簿
数据导出到 Microsoft Excel
在 Microsoft 365 或 2021 中创建报告和演示文稿
可选模块
Count and Measure
Cast Iron(铸铁)
Grain Sizing(晶粒度)
Non-Metallic Inclusions(非金属夹杂物)
Layer Thickness(层厚度)
Porosity(孔隙率)
Particle Distribution(颗粒分布)
Coating Thickness(层厚度)
Phase Analysis(相分析)
Neural Network Training(神经网络训练)
Dendrite Arm Spacing(枝晶臂间距)
Measurement Sequence(测量序列)
在选定标准下对颗粒尺寸、石墨尺寸、非金属夹杂物和硬质金属进行图表比较

环境法律和法规

欧洲 低电压指令 2014/35/EU
EMC 指令 2014/30/EU
RoHS 指令 2011/65/EU
REACH 法规第 1907/2006 号
包装及包装废弃物指令 94/62/EC
WEEE 指令 2012/19/EU
机械指令 2006/42/EC
美国 UL 61010-1:2010 第 3 版
FCC 47 CFR 第 15 部分 B 子部分
加拿大 CAN/CSA-C22.2 (No. 61010-1-12)
澳大利亚 1992 年无线电通信法和 1997 年电信法
节能法规 AS/NZS 4665-2005
日本 电器设备和材料安全法 (PSE)
韩国 电器安全控制法
能源效率标签和标准法规
电磁兼容性和无线电信法规(第 2913-5 号公告)
中国 中国 RoHS
中国产品责任法
