SZX-AR1
AR1显微镜系统使您可以将文本和数字图像叠加在显微镜的视野上，这样就可以轻松地遵循指示、阅读笔记甚至观看视频，而无需将眼睛从目镜上移开。AR1模块与Evident SZX系列体式显微镜配合使用，将后者转变为增强现实工具，从而提高基于显微镜的制造任务和培训的速度和效率。
概览

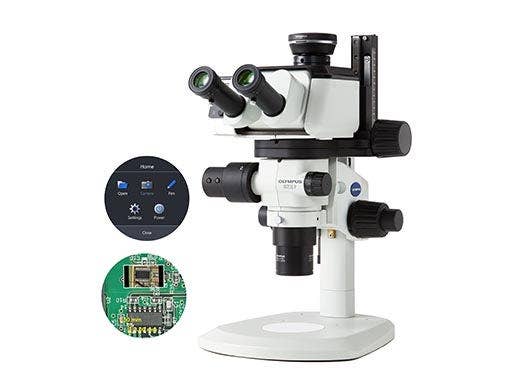

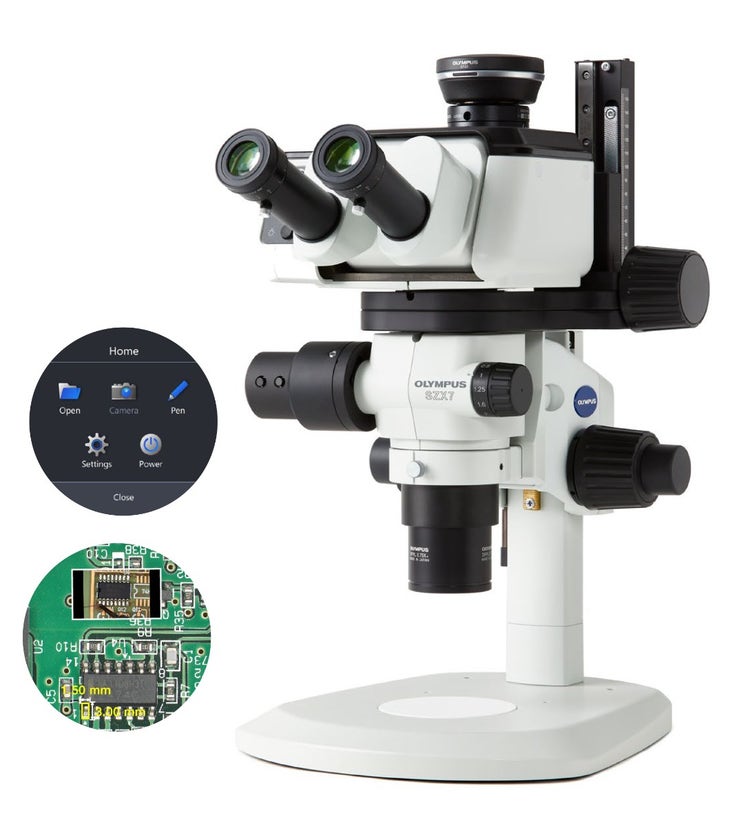

SZX-AR1增强现实显微镜系统
简化复杂的基于显微镜的制造任务
AR1显微镜系统使您可以将文本和数字图像叠加在显微镜的视野上，这样就可以轻松地遵循指示、阅读笔记甚至观看视频，而无需将眼睛从目镜上移开。
AR1模块与Olympus SZX系列体式显微镜配合使用，将后者转变为增强现实工具，从而提高基于显微镜的制造任务和培训的速度和效率。
更快、更高效的医疗器械制造

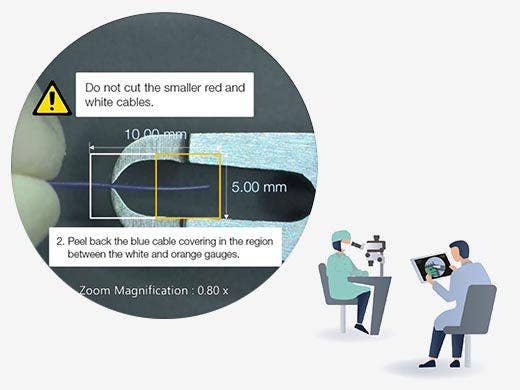

降低人为错误的风险
在执行复杂的制造任务时，AR1显微镜模块可以帮助组装人员减少工作中的错误，并能够在显微镜的视野中投影提示材料，包括：
- 图像
- 视频
- 十字线
- 与变倍联动的量表
- 注释
这项投影技术可以减少记忆错误的发生几率，并使操作员在工作时保持更多舒适感，因为这使操作员可以专注于自己的任务，而不必反复看向别处。

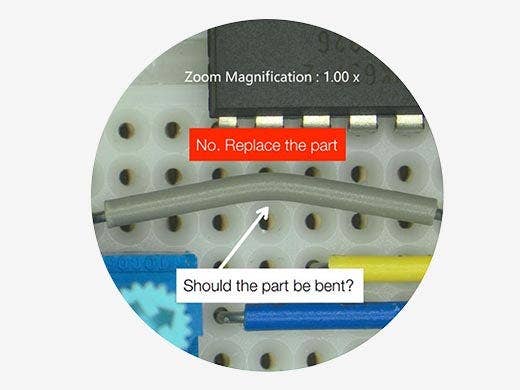

让您的生产线持续运转
易用的AR1软件使生产工程师能够轻松地快速设置操作员将在装配过程中使用的手册，从而使系统易于管理并集成到您的制造工艺中。
- 与第三方协作软件（如Microsoft Teams）一起使用，使场外经理或工程师能够查看显微镜的视野，以提供远程指导
- 场外经理可以实时指导装配人员快速解决问题
- 图像和视频录制功能使文档编制快速而又简单
快速培训新的制造员工

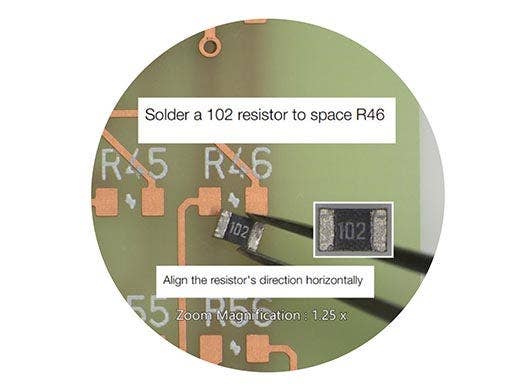

基于显微镜的高效装配培训
AR1系统使您的培训更高效、更灵活。
- 讲师可以向新员工讲授组装过程的每个步骤，并展示正确组装后组件的正常外观
- 学员可以在眼睛不离开目镜的情况下接受培训，从而保持专注

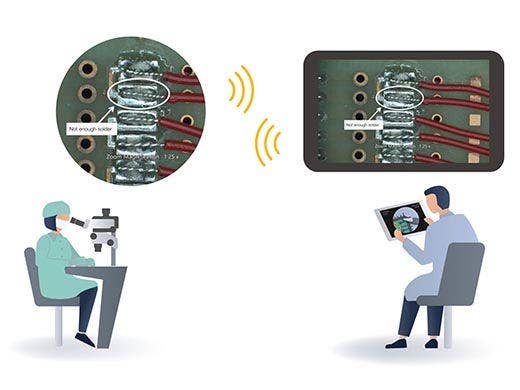

无需出差即可培训
如果培训师需要出差前往不同的地点，这会增加培训过程的时间和成本。 AR1系统可以省去差旅费，从而节省时间和金钱。
- 培训师可以远程工作，无需出差
- 使用视频录像而非现场培训师来培训新员工
兼容现有体式显微镜
尽量降低搭载的难度和成本
AR1系统可轻松连接到大多数SZX体式显微镜。 更换倾斜式三目镜筒，SZX-AR1模块直接安装到系统上。

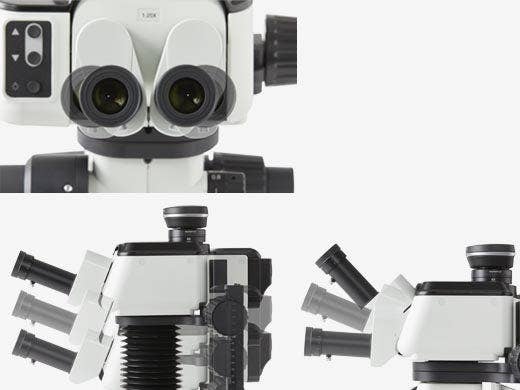

工作时保持舒适
Evident为体式显微镜提供多种人体工程学组件，让您能在工作时保持舒适。 AR1系统的人体工程学倾斜式三目镜可以与Evident可伸缩眼点调节器结合使用，让您保持舒适且姿势自然。
主要特性
基于显微镜的高效生产和培训
AR1增强现实显微镜系统提高了生产线和用户培训的效率。
生产线
培训
技术规格
硬件
观察筒角度：5至45度
瞳孔间距调整范围：57至80毫米
配备目镜禁锢旋钮
光路切换机构：无
目镜放大率：1.25倍；相机放大率：1倍
前面板上按钮的功能：AR图像亮度调节（7级）和AR图像开/关
输入接口：1个HDMI、1个USB 2.0（Type-C）、1个DC插孔
驱动电压：AC 100–240 V（AC适配器）
最大功耗：10 W
主要功能：
（a）设置变焦放大（仅在点击位置）
（b）前后移动在软件上创建的幻灯片
输出接口：USB 2.0 Type-C
环境温度：10 °C至35 °C
相对湿度：20至85%
电源电压波动：±10%
污染程度：2（符合IEC60664-1）
安装/过电压类别：II（符合IEC60664-1）
支架倾斜度：±3°或更小
室内使用
海拔：最高 2000米
温度：5 °C至40 °C
相对湿度：20至80%（31 °C或更低）（无冷凝）
如果温度超过31 °C，工作环境中的相对湿度必须在34 °C、37 °C和40 °C时分别线性降低至70%、60%和50%
软件
曝光控制：在自动和手动之间切换
ISO灵敏度调节：ISO100、200、400
白平衡调节功能：配备（一键式调节）
快照采集
文件保存格式：BMP、JPEG、PNG
分辨率：DP23：3088 × 2076
DP28：4104 × 2174
相机图像可以与AR图像同时保存
录像
文件保存格式：mp4、mov； 视频编解码器：H264
音频格式：MP3； 音频编解码器：mp3
分辨率：DP23：1920 × 1080（相机图像范围：1600 × 1080）
DP28：1920 × 1080（相机图像范围：1920 × 1080）
无法在相机图像范围外录制视频
相机图像可以与AR图像同时保存
*录制时间约为一小时
SZX-AR1软件可以生成与程序关联的二维码。
二维码可以用条形码读取器扫描，以便在目镜视野中调用程序。
兼容条码读码器
提供COM通信。
可以加载二维码
输出条形码：二维码
PC要求
- 与本系统一起使用的PC应符合IEC/EN60950-1或IEC/EN62368-1
- 与本系统一起使用的PC系统要求如下；即使PC在推荐的操作环境下使用，也不能保证所有功能在所有商用PC上都能正常执行。
Windows 10 Pro (64-bit), Windows 10 pro for Workstation (64-bit)
Windows 10 Version : 2004, 21H1
Windows 10 IoT Enterprise LTSC 2019
第10代Intel Core i5或更高（或同等性能）
（推荐核心数：4或更多，时钟频率：3.2 GHz）
1个USB 2.0 Type-A（用于连接AR倾斜式三目镜筒）
1个USB 2.0 Type-A（用于变焦放大传感器）
1个USB 3.1 Type-A（用于DP23和DP28相机）
1个HDMI（用于连接AR倾斜式三目镜筒）
HDMI 1.4或更高
HDMI接口：Type-A
