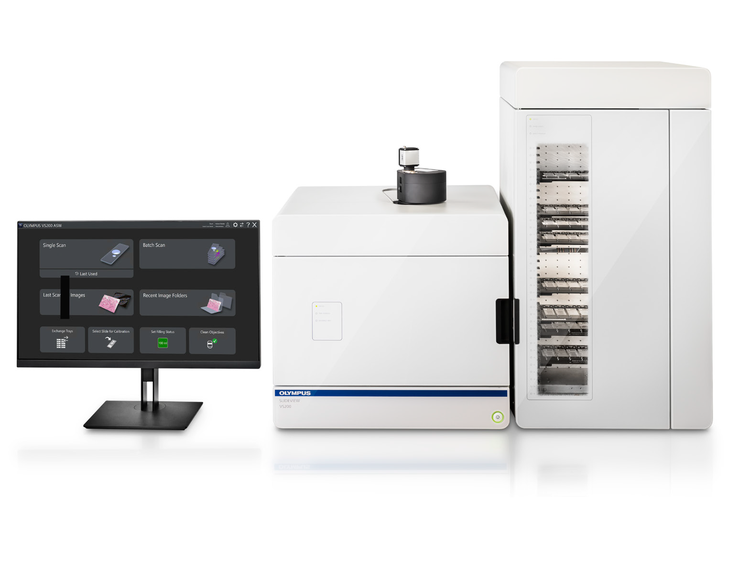

SLIDEVIEW VS200 通用载玻片扫描仪
专为高级研究和专业数字病理设计的多模态成像
SLIDEVIEW™ VS200 系统设计用于采集多种样本和染色，具有多种放大倍数、灵活的载玻片尺寸，以及多达十种成像模式（从明场到荧光）。 对全载玻片进行高分辨率成像，使您的实验室能够从样本中获得更多洞见。
SLIDEVIEW VS200 通用载玻片扫描仪
选择您的应用领域
主要优点
从每张载玻片获得更多洞见
采用专为灵活应用、多模态成像而设计，您只需一台扫描仪，可应对多种样品类型和各种应用场景，即可捕捉您所需的生物学洞见。
Melissa González
数字病理成像和图像分析核心平台经理
基因泰克

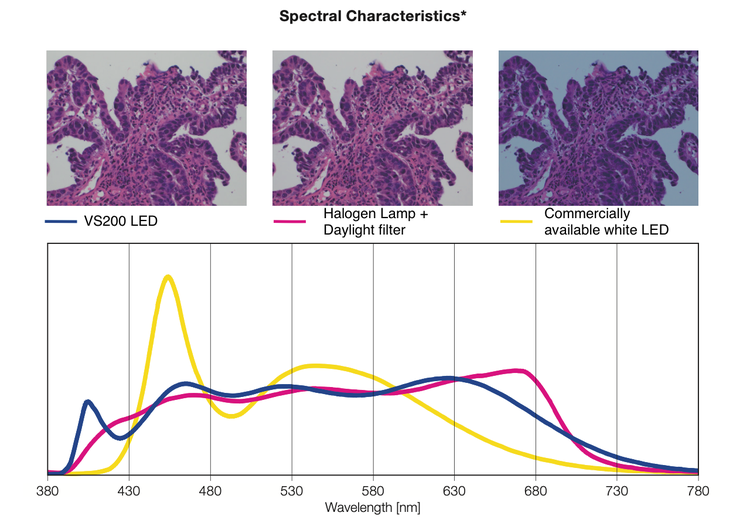

* 该图显示每个光源的光谱特性，并通过亮度曲线进行了归一化处理。 它并不比较每种光源的光强。

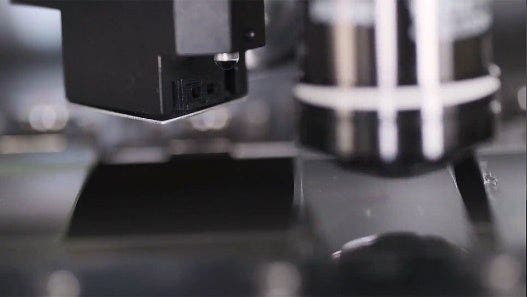

可靠的图像质量

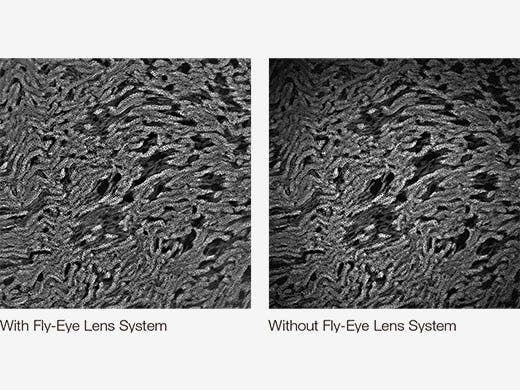

先进的创新光学技术与自动化让高质量成像成为常规的成像标准并具有可重复性，有效降低实验过程中的设置、差异性和用户依赖。
简洁强大的工作流程

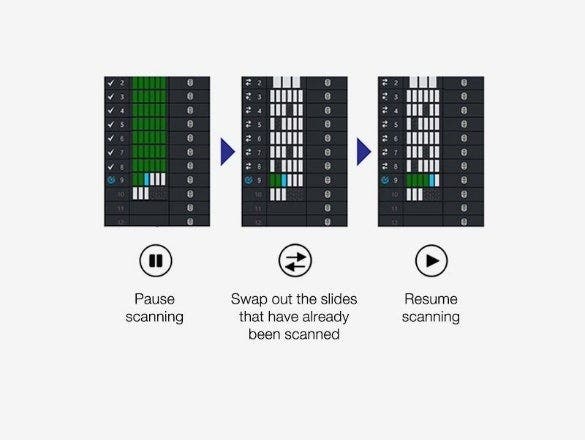

借助直观的界面、增强的批量扫描功能、更快的工作流程以及基于人工智能的分割工具，加速从载玻片到结果的流程。 减少人为错误和手动操作，并获得更有把握的结果。

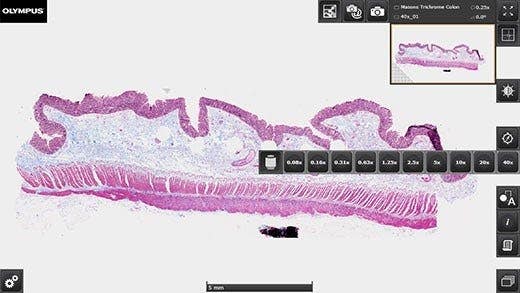

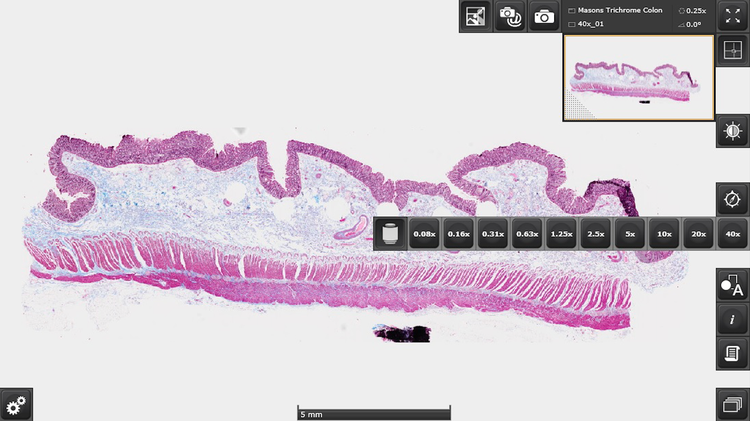

用 Masson 三色染色的结肠。
图像数据由新泽西州罗格斯癌症研究所 (Rutgers Cancer Institute of New Jersey) 的 Wenjin Chen 提供。

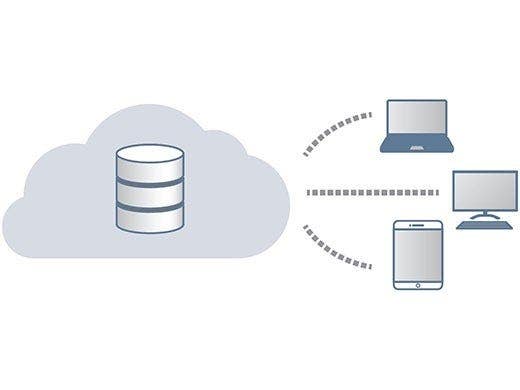

便捷的数据管理
借助我们的 Net Image Server (NIS) SQL 数据库和 OlyVIA™ 网页程序，管理载玻片扫描仪产生的大量数据比以往任何时候都更轻松。 扫描并自动将您的图像上传到一个或多个数据库，区分用户身份，并支持离线可视化和注释工具。
规格
| 规格 | VS200 单托盘 | VS200 多托盘装载器 | |
| 预期样本 | 可观察样本 | 带盖玻片和不带盖玻片的载玻片*1 | |
| 载玻片尺寸 (W × L × H) |

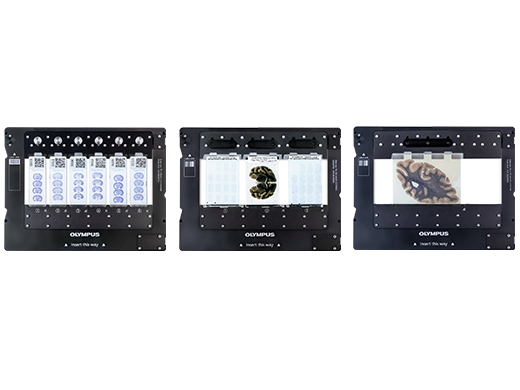

标准载玻片托盘： 25 mm–26.5 mm × 75 mm–76.5 mm × 0.9 mm–1.2 mm (1 in. × 3 in. × 0.05 in.)（6 张载玻片）可选托盘： 1) 47 mm–50 mm × 27 mm–30 mm × 1.2 mm–1.6 mm (1 in. × 2 in. × 0.05 in.)（3 张载玻片） 2) 51 mm–53 mm × 75 mm–76.5 mm × 0.9 mm–1.2 mm (2 in. × 3 in. × 0.05 in.) （3 张载玻片） 3) 75 mm–76.5 mm × 100 mm–102 mm × 0.9 mm–1.2 mm (3 in. × 4 in. × 0.05 in.)（1 张载玻片） 4) 100 mm–102 mm × 126 mm–128 mm × 1.1 mm–1.4 mm (4 in. × 5 in. × 0.06 in.)（1 张载玻片） |
||
| 盖玻片厚度 | 0.12 mm –0.17 mm | ||

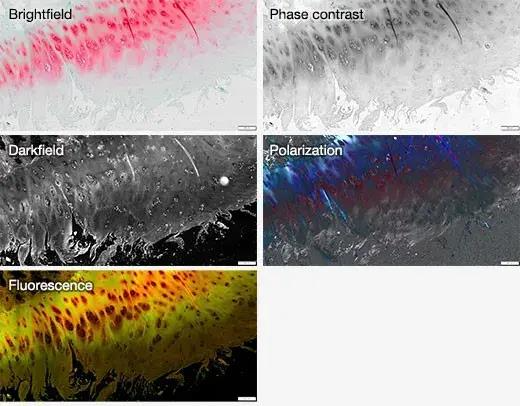

| 观察方法 | 明场，单色明场，反射明场（可选*2), 暗场，相差（可选*3），线性偏光（可选*4），圆偏光（可选），DIC（可选），荧光（可选），带散斑照明的荧光光学切片（可选 VS-SILA 模块） | ||
| 光学框架 | 照明器 | 内置科勒照明提供透射光；高强度、高显色性 LED（使用寿命最长可达 50,000 小时） | |

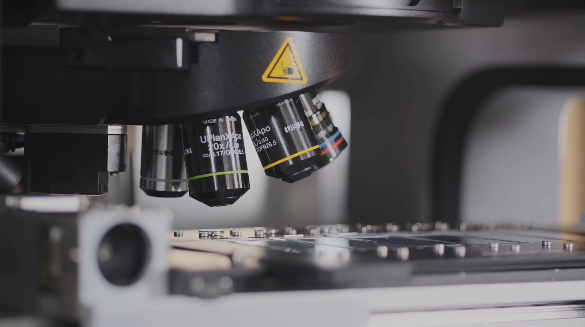

| 物镜 | 2X，4X*5，10X*5，20X，40X*5 60X*5，以及100X*5兼容物镜，适用于 6 位电动物镜转换器（包括部分油浸、硅油浸和相差物镜），可选自动液体分配器。 | ||
| 电动载物台 | 带自动控制的 XY 载物台 | ||
| 对焦 | 带自动控制的电动对焦 | ||
| 彩色照相机 | 内置 2/3 英寸 CMOS，3.45 μm × 3.45 μm 像素尺寸，高灵敏度，高分辨率 | ||
| 扫描单元 | 容量 | 1 个载玻片托盘，最多可容纳 6 片载玻片；可升级为多托盘装载模式 | 最多容纳 35 个载玻片托盘，最多放置 210 张载玻片 |
| 像素分辨率（彩色相机） |
彩色相机 UPLXAPO20X（NA 0.8）: 0.274 μm/像素 选项： UPLXAPO4X (NA 0.16)： 1.37 μm/像素UPLXAPO10X (NA 0.4)： 0.548 μm/像素UPLXAPO40X (NA 0.95)： 0.137 μm/像素UPLXAPO40XO (NA 1.4)： 0.137 μm/像素UPLXAPO60XO (NA 1.42)： 0.091 μm/像素UPLXAPO100XO (NA 1.45)： 0.055 μm/像素 最多容纳 35 个载玻片托盘，最多放置 210 张载玻片 Hamamatsu Orca 单色相机 UPLXAPO4x（NA 0.16）1.625 μm/像素 UPLXAPO10X（NA 0.40）0.650 μm/像素 UPLXAPO40X（NA 0.95）0.163 μm/像素 UPLXAPO40XO（NA 1.4）0.163 μm/像素 UPLXAPO60XO（NA 1.42）0.108 μm/像素 UPLXAPO100XO（NA 1.45）0.065 μm/像素 |
||
| 扫描时间 |
荧光宽场 NOVEM： 约 14 分钟 （20X 物镜，扫描面积 15 mm × 15 mm，4 通道，每个通道曝光时间 50 ms） |
||

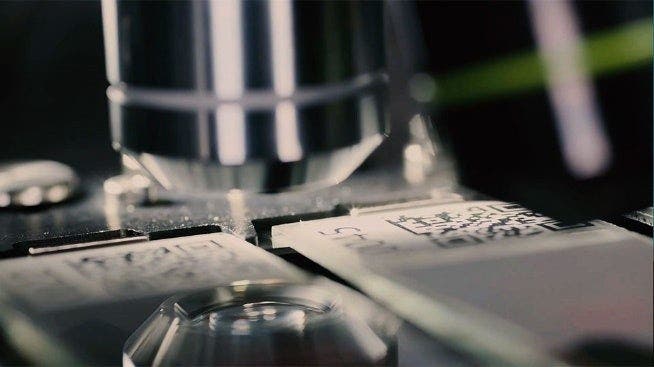

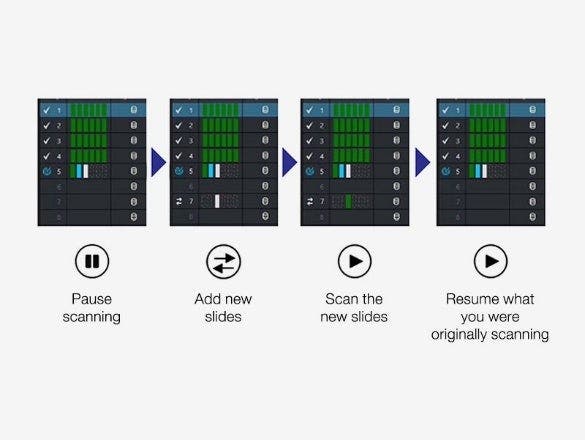

| 软件 | 自动样本检测（通用及 TruAI 深度学习）、自动条码读取、自动聚焦地形图、自动扫描、自动拼接、扫描暂停与恢复、Z堆栈成像、景深扩展（EFI）、图像格式： VSI、JPEG、TIFF、DICOM，同步多图像显示、无级缩放、扫描的同时缩放、注释、屏幕截图、载玻片装载器控制（仅限多托盘装载器） | ||
| 荧光（可选） | 荧光组件 |
UPLFLN4X 物镜（建议用于概览观察）、配备复眼透镜的照明器、电动反射镜转盘、电动滤光片转轮、可选宽场光源： U-LGPS、Excelitas X-Cite XYLIS-2、X-Cite NOVEM、KL2500LED、CoolLED pE-10 VS-SILA： 最多 6 线激光合成器和光束扰动器 |
|
| 单色相机 |
选项： VS-304M（12 位），1 英寸CMOS，3.45 μm × 3.45 μm 像素尺寸（12MP） HAMAMATSU ORCA Flash（16 位）4.0 V3 HAMAMATSU ORCA Fusion（16 位） HAMAMATSU ORCA Fusion BT（16 位） |
||
| 扫描仪软件解决方案（可选） | 解决方案许可证 |
批量图像格式转换器 DICOM 转换器（荧光） VS-SILA 网络图像服务器 (NIS) SQL |
|
| 桌面软件（可选，独立分析解决方案） | 解决方案许可证 |
批量图像格式转换器 DICOM 转换器 自动计测分析 深度学习 3D 反卷积 |
|
| 环境 | 重量 | 光学机架： 75 kg (165.3 lb) 1 个载玻片托盘： 0.6 kg (1.3 lb) |
光学机架和多托盘装载器： 149 kg (328.4 lb) 35 个载玻片托盘： 21 kg (46.3 lb) |
|
荧光： 8 kg (17.6 lb) 电脑和显示器： 19 kg (41.9 lb) 荧光相机罩（可选）： 9 kg (19.8 lb) |
|||
| 操作环境 | 电脑和显示器： 19 kg (41.9 lb) 相机盖（可选）： 9 kg (19.8 lb) |
||
| 操作环境 | 温度： 15–28 °C (59–82.4 °F)（包括其他设备） 湿度： 最大 80% (31 °C (87.8 °F)) |
||
| 功耗 | 221 W | ||
| 电源 *5 | 输入: 100–240 V AC; 50/60 Hz; 4 A 输出： 24 V DC, 9.2 A | ||
| 软件集成 | 兼容的分析软件 | Visiopharm、Indica Labs、Andor/Imaris、Fiji、QuPath、Media Cybernetics、Applied Spectral Imaging、Proscia、Inspirata、Corista、MindPeak、Patholytix、HistoMetrix | |
*1 需选配兼容物镜。
*2 需选配光源、照明器、电动反光镜转盘和反光镜组件。
*3 需选配相衬物镜
*4 需选配分析镜单元和电动反光镜转盘或手动旋转分析器。
*5 另售。
发行说明
版本 5.1
新硬件支持
- CoolLED pE-10
- CoolLED pE-800
- 1×2 英寸托盘
新增功能和改进
- 焕然一新的用户界面，采用全新图标和垂直/水平标签，导航更加便捷。
- 增加扫描项目搜索框
- 支持在同一工作流程中进行多次细节扫描，推出新的多扫描项目类型
- 在首次详细扫描期间进行 AI 样本探测
- 批量扫描时会使用概览图像中的 AF 参数。
- 批量扫描中允许手动对焦，并记录对焦位置。
- 完成批量扫描后，可以选择任意一张载玻片重新扫描。
- 增加了逐通道采集和对齐（常规和多重成像）选项
- 可在扫描向导中进行 FL 观察方法的伪彩色设置
- 已改进多重成像对齐的软件算法
- 在平铺视图中，任何透射通道都可以与 FL 通道一起显示。
- 在软件中重新打开图像后，图像仍然保持旋转参数。
- 软件提醒：液体分配器维护
- 除了 SQL 帐户和 Windows 帐户之外，Microsoft Entra ID（MFA 身份验证）也可以用于 Net Image Server 的身份验证。
在 OlyVIA 网页查看器中创建的注释可以在 OlyVIA Desktop 中查看。
版本 4.3 (IVD)
VS200 ASW 软件版本 4.3 用于控制 SLIDEVIEW DX VS200 切片扫描仪，该设备获得欧盟 IVDR 的 CE 认证，在欧洲用于临床诊断。 该软件基于仅供研究使用 (RUO) 的 4.2 版本软件。
与 4.2 版本相比的不同之处
- 在免责声明、主页和在线帮助中新增了页面和链接，用于说明兼容 IVD 的软件功能
- 无数据库功能
关于许可的说明
- RUO 和 IVD 许可证互不关联；装有 RUO 软件的扫描仪无法升级到 IVD 版本，反之亦然。
VS200 Desktop 和 OlyVIA Desktop 为 RUO 产品，未获得 IVD 认证。
版本 4.2.1（服务包）
改进
- 新增选项以提升条码检测能力
- 在批量命名中，关于分隔符，除了逗号 “,” 之外，现在可以定义其他符号
- 对于SILA扫描，优化了切片内存管理机制
- 在 VS200 ASW 和 VS200 Desktop 中新增了用于创建训练标签的工具窗口。
解决的技术问题
- VS200 SWAP分区中的文件导致软件无法启动
- 当扫描项目存储超过100个时，GUI界面托盘显示出现异常
- 6线激光器扫描时，某些帧和通道中出现黑色丢帧图像
- NI安装程序仅在电脑有网络连接时才可使用
- 手动聚焦模式，快捷键移动功能（CTRL + left mouse click），会弹出“The Device is Busy”的警告提示
- 手动聚焦模式，改变聚焦点密度时，聚焦点数量未同步相应更新
- 对于小面积扫描区域，聚焦地形图显示错误的聚焦点密度
- 软件偶发闪退，特别是在以下的情况
- 启动批量扫描后
- 在BFMono进行阴影校正时
- 打开设备配置“Device Configuration”阶段
- 扫描向导进度显示滞后于实际扫描进度
- 部分荧光通道扫描的切片属性未更新，不能反映真实的扫描参数
- 移除光学组建后需重启软件
- 使用3X2英寸托盘时，Z 偏移值设置不正确
- 明场图像中测得的RGB值不准确
- 重启软件后，彩色相机参数被重置
- 在V3.4.1版本中创建的深度学习训练标签图层无法在V4.1.2及V4.2版本中显示
版本 4.2
- 新硬件支持
- 最多可支持六种波长用于 VS-SILA 采集，波长范围更宽，为 395 至 785 nm。
- U-LGPS 2 型，可单独控制各个波长的开关和功率
- 新型偏振角转换器 (rev2)
- 无盖玻片校准载玻片，支持所有非盖玻片物镜
- 新增功能和改进
- Z 轴范围自动测量
- VS200 Desktop 深度学习更新（图像回归、简化标注、即时训练、来自 cellSens 4.2 的全新预训练 IHC 网络）
- VS200 Desktop 物体计数
- 所有 VS200 软件已添加导出图像对话框（自 cellSens 4.2 起）。
- NIS 可安装在云环境的虚拟机上（我们已在 Microsoft Azure 进行了测试），但受到一定限制。
- 放大倍率可保存为 DICOM 标签
- 更多临床相关字段可以直接保存为 DICOM 标签
- DICOM 中的标签方向已进行调整，以更好地匹配可用的 PACS 系统。
- 新增视频教程： VS200 ASW 软件在线帮助中新增了虚拟 Z 轴扫描、改进样品检测和优化自动对焦的相关内容。
版本 4.1.2
新增功能和改进
- 网络安全更新： CodeMeter 已更新至 v7.60d
- 优化 NIS SQL 和 OlyVIA Web，以支持更多客户端
- VS-CONV 解决方案现已支持 OIR 格式作为输入格式
版本 4.1.1
新硬件支持
- 用于 VS-SILA 采集的合束激光器（波长 405、488、561、638 nm）
- U-LGPS LED光源
- KL-2500 适用于反射明场
- 用于 VS-SILA 采集的光学切片装置和触发板
新增功能和改进
- VS-SILA 光学切片模块
- VS200 ASW、NIS SQL、VS200 Desktop 和 OlyVIA Desktop 支持 Windows 11
- 在图像采集过程中，可选择性地创建附加图层（样本掩膜、焦点位置、焦点图和清晰度层）。
- 集成了 NIS SQL 数据库凭据管理器
- 顶部和底部： 实时定义虚拟 Z 轴采集的绝对 Z 轴范围
- DICOM 荧光扫描经过预处理，以优化在仅支持 8 位显示的 DICOM 查看器上的显示效果
- 支持将 OIR 文件格式转换为 DICOM 格式
- 保存和加载感兴趣区域 (ROI) 功能
- 支持 MicroPDF417 条形码类型
- 图像可从 OlyVIA 网页下载
资料
应用说明
洞见
Videos
https://adobeassets.evidentscientific.com/content/dam/mis/vs200/videos/slideview_dula.mp4

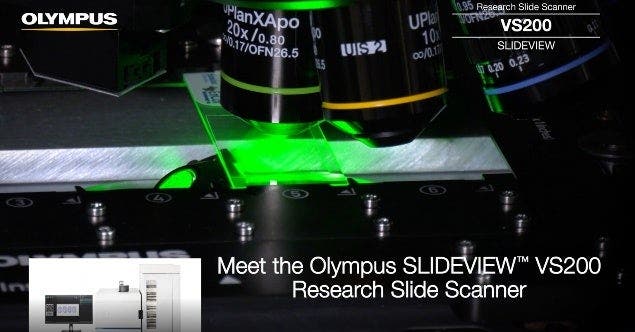

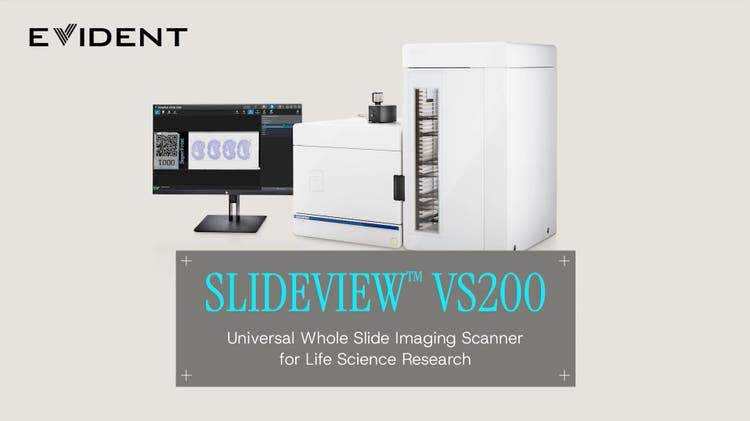

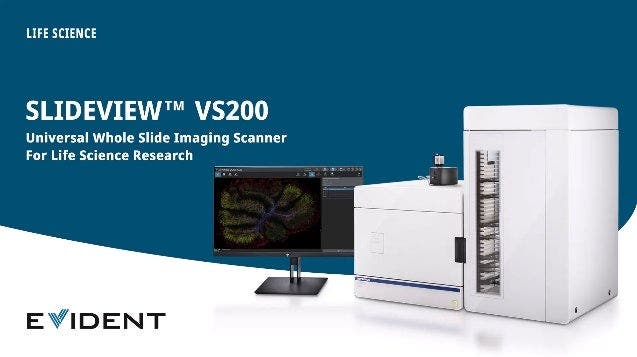

SLIDEVIEW™ VS200 Overview

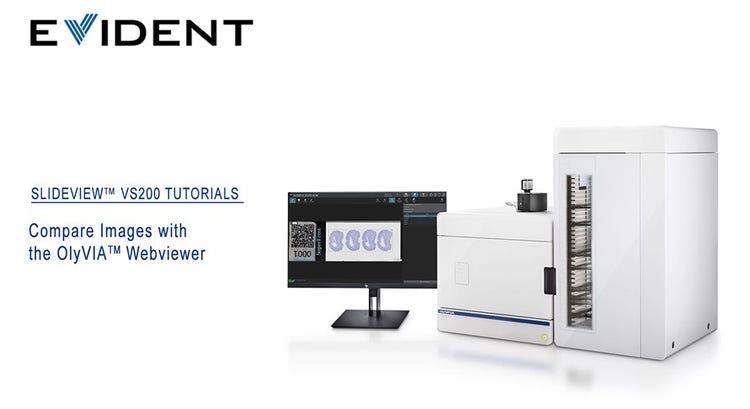

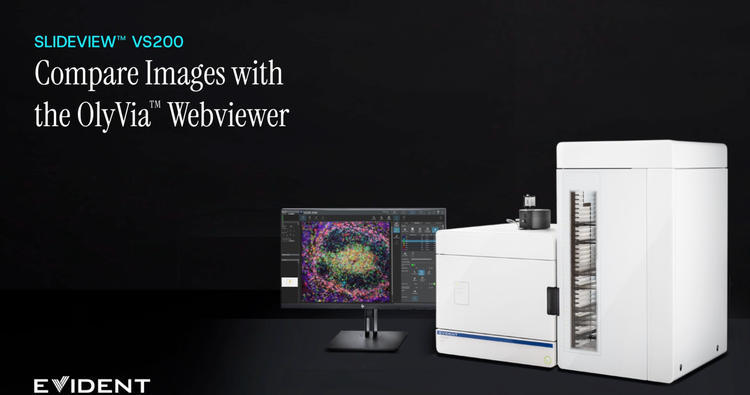

Compare Images with the OlyVIA™ Webviewer

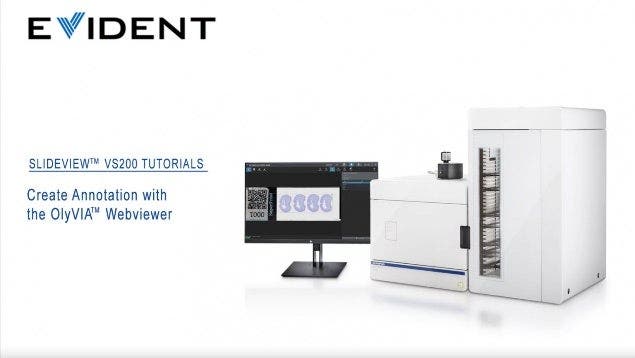

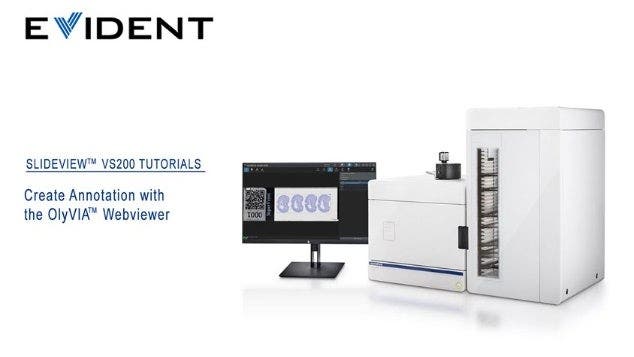

Create Annotation with the OlyVIA™ Webviewer

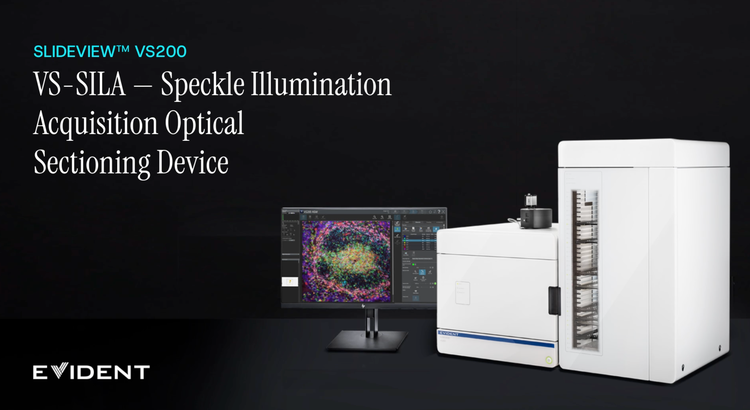

VS-SILA Optical Sectioning Device

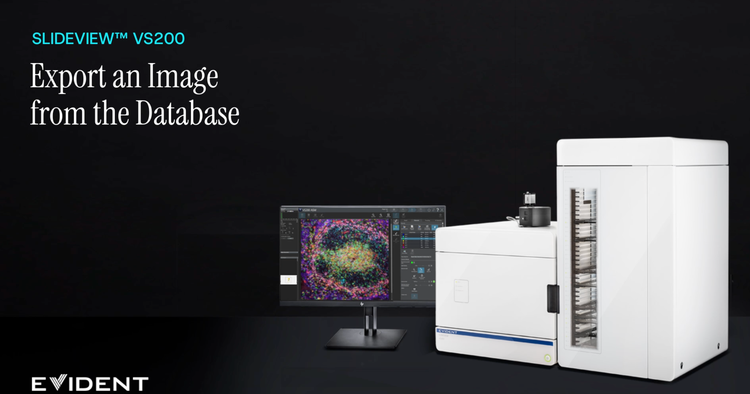

Export an Image from the Database

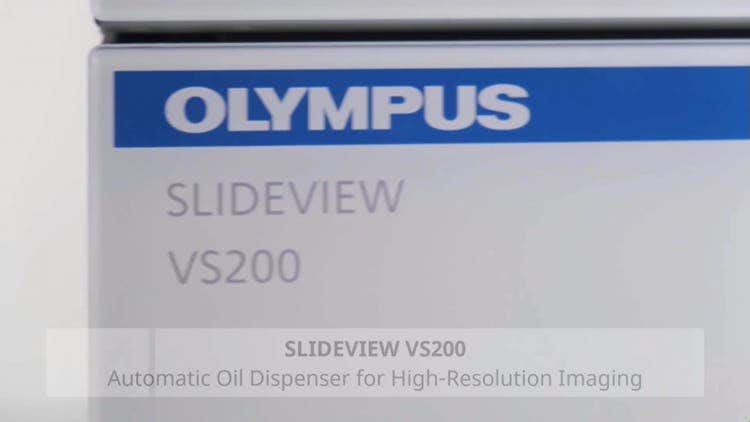

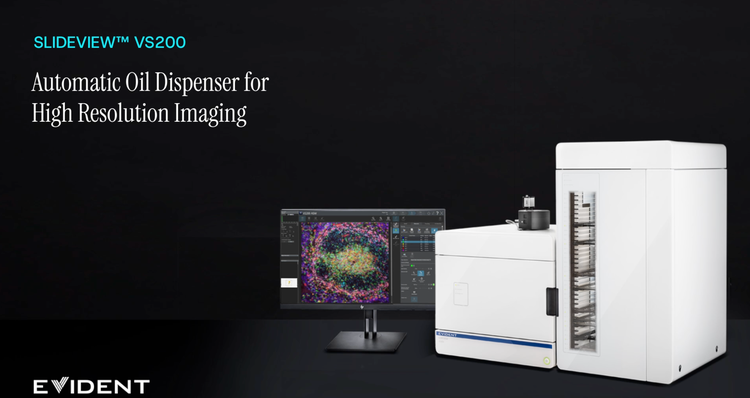

Automatic Oil Dispenser for High-Resolution Imaging

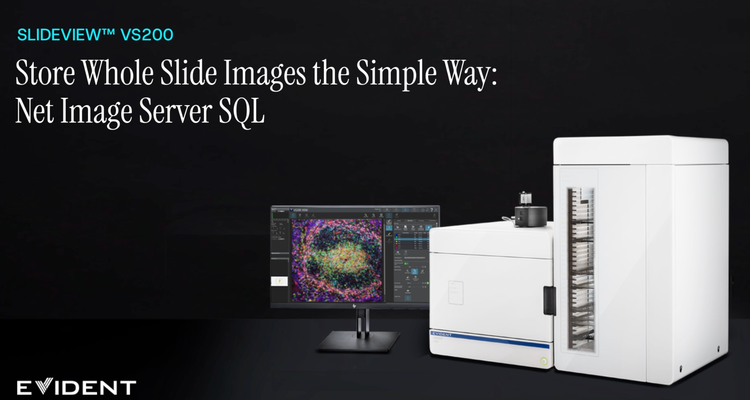

Whole Slide Images the Simpler Way: Net Image Server SQL

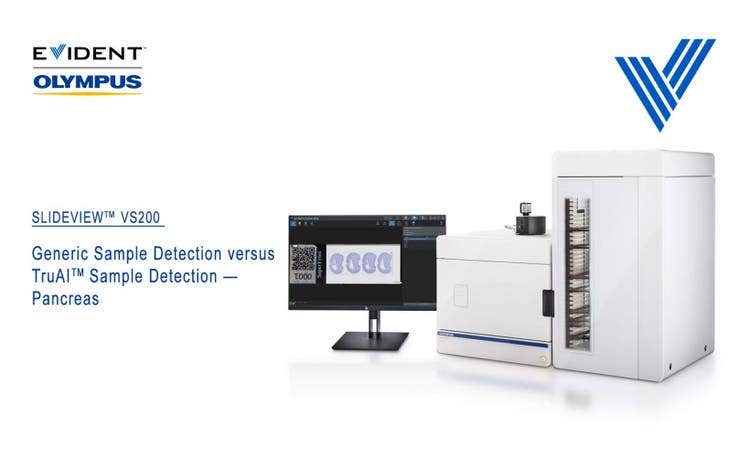

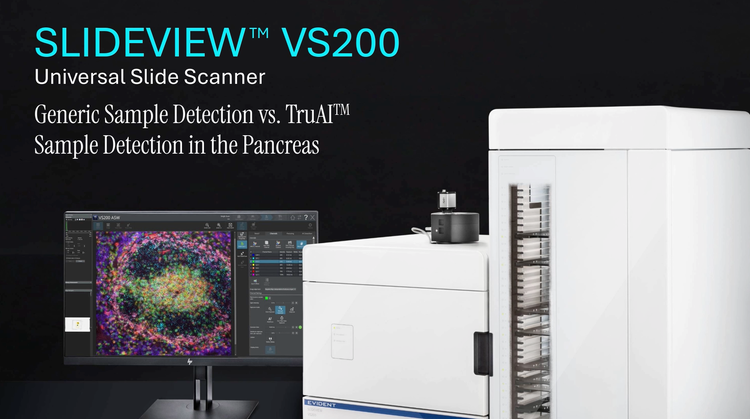

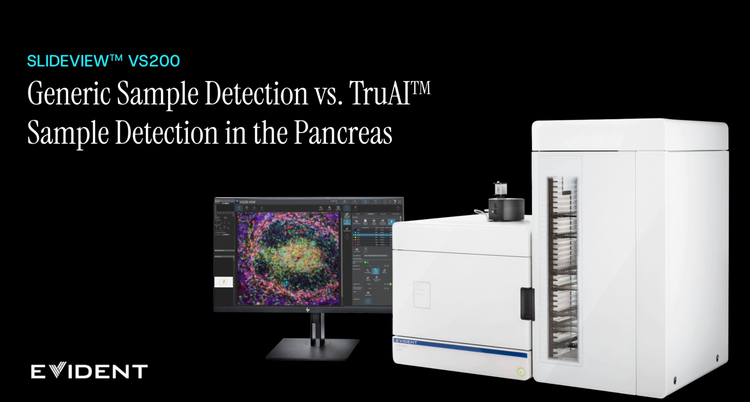

Generic Sample Detection vs. TruAI Sample Detection
