Anwendungshinweisen
Analyse der Verschmutzung nach der Nockenwellenreinigung
Anwendung – Analyse der Nockenwellenkontamination

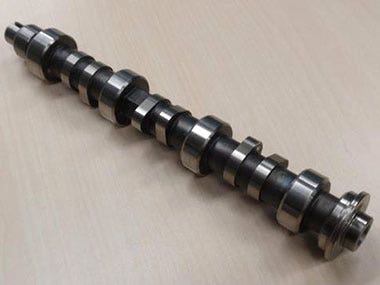

Die Nockenwelle spielt im Ventilsystem eines Motors eine entscheidende Rolle. Sie steuert die Ein- und Auslassventile, um den Ein- und Auslass des Brennkammer zu öffnen. Die Nockenwelle kann Ventile mit einer von zwei Methoden bewegen: Sie kann die Ventile nach dem Hebelprinzip mit einem Kipphebel bewegen oder über einen Stößel anschieben, den sogenannten Ventil- oder Tassenstößel am Boden des Ventils. Unabhängig von der Methode gleitet die Nockenwelle immer wieder gegen diese Teile und dreht sich mit sehr hoher Geschwindigkeit. Wenn die gleitenden Teile der Nockenwelle, die Nocken, kontaminiert oder beschädigt sind, wird ein reibungsloser Einlass und Auslass verhindert und die Verbrennungsleistung des Motors verschlechtert sich. Aus diesem Grund müssen Automobilhersteller sicherstellen, dass die Nockenwelle sauber und frei von jeglicher Kontamination ist.
Es gibt verschiedene Geräte zur Analyse der Kontamination, doch nicht alle verwendeten Verfahren sind zuverlässig oder genau genug, um die strengen Normen für die Kontaminationskontrolle zu erfüllen:
- Bei Verwendung von gravimetrischen Geräten wird die Kontamination anhand des Gewichts analysiert. Dieses Verfahren gibt das Gesamtgewicht der Kontamination an, Prüfer sind jedoch nicht in der Lage, Größe und Form der Kontamination festzustellen. Ohne diese Informationen ist es möglich, dass große Kontaminationen unentdeckt bleiben.
- Bei einer Prüfung mit einem Mikroskop mit geringer Vergrößerung, z. B. einem Stereomikroskop, kann nicht jede Partikelgröße erkannt werden. Kleine Kontaminationen können so übersehen werden.
Die Lösung mit dem CIX100 Prüfsystem für technische Sauberkeit von OLYMPUS
Die Analyse der Nockenwellenkontamination mit dem CIX100 Prüfsystem für technische Sauberkeit von OLYMPUS hat mehrere Vorteile:
- Das CIX100 Prüfsystem von OLYMPUS verwendet das optische System eines Metallurgie-Mikroskops und kann dadurch kleinere Kontaminationen erkennen als andere auf optischer Basis arbeitende Kontaminationsanalysegeräte.
- Da das CIX100 Prüfsystem von OLYMPUS aus Hard- und Software besteht, die speziell für die Kontaminationsanalyse entwickelt wurde, können zuverlässige Daten mit hoher Reproduzierbarkeit und Stabilität erfasst werden.
- Mit einem einzigartigen optischen System werden Metall- und Nichtmetallpartikel in einem Scan mit hoher Genauigkeit klassifiziert.
- Dank des einmaligen Algorithmus zum Scannen des Mikroskoptischs kann das CIX100 Prüfsystem von OLYMPUS eine Hochgeschwindigkeitsprüfung mit hoher Erkennungsrate durchführen. Kürzere Prüfzeiten reduzieren direkt die Kosten.

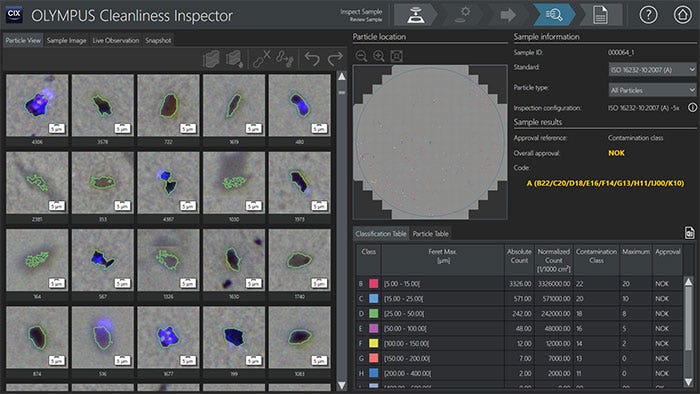

Beispiel für die Größenklassifizierung der Kontamination in der Software
Verwandte Produkte
CIX100
Das CIX100 Prüfsystem ist eine schlüsselfertige Lösung speziell für Hersteller, die für die Sauberkeit der hergestellten Komponenten höchste Qualitätsstandards fordern. Schnelle Erfassung, Verarbeitung und Dokumentation der Daten zur Prüfung der technischen Sauberkeit gemäß den firmeneigenen und internationalen Normen und Standards. Die intuitive Software des Systems führt den Benutzer durch jeden Schritt des Prozesses, sodass auch Anfänger schnell und einfach Sauberkeitsdaten erfassen können.
