Bei einigen Anwendungen, wie z. B. bei der Herstellung von Halbleitern, werden leistungsstarke Inspektions- und Prüfstationen zur Prozesskontrolle eingesetzt. Für die Konstruktion dieser Systeme, einige davon KI-basiert, wenden sich Hersteller von Halbleiteranlagen an OEM-Hersteller wie Evident. Bei der Auswahl der einzelnen Komponenten, die in die Systeme integriert werden sollen, sind Qualität, Größe und Flexibilität entscheidend für die Herstellung eines hochwertigen Endprodukts.

Als langjähriger Anbieter von OEM-Komponenten bieten wir ein umfangreiches Sortiment an Objektiven und anderen optischen Komponenten zur Unterstützung der Entwicklung mikroskopbasierter Bildgebungssysteme. Diese Komponenten ermöglichen eine einfache und effiziente Konstruktion hochwertiger optischer Prüfgeräte.

In diesem Blogartikel erfahren Sie, wie die Größe von Steuereinheiten, einer wichtigen Komponente, verringert wurde. Wenn Ihr mikroskopbasiertes System über motorgesteuerte Komponenten verfügt, wie z. B. eine Beleuchtungseinrichtung, eine Fokuseinheit, eine Lichtquelle oder einen Objektivrevolver, dann ist eine Steuereinheit das Gehirn, das diese Komponenten steuert. Wobei in diesem Fall gilt: Je kleiner dieses Gehirn ist, desto besser.

Steuereinheit-Auswahloptionen

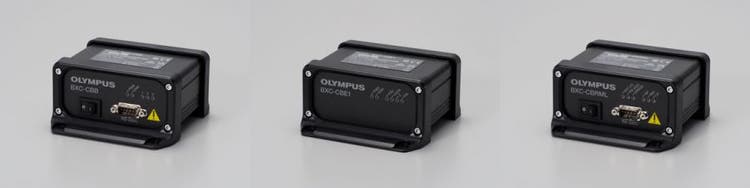

Je nach Anwendung sind unsere Steuereinheiten in drei Auswahloptionen erhältlich. Die Modellbezeichnungen werden im Folgenden erläutert:

• Motorgesteuerte Beleuchtungseinrichtungen: Zur Steuerung von motorgesteuerten EPI-Hellfeld-/Dunkelfeld-Beleuchtungseinrichtungen empfiehlt sich das Modell BXC-CBB.
• Beleuchtungseinrichtungen und Autofokus: Zur Steuerung von motorgesteuerten Beleuchtungseinrichtungen und einer Autofokus-Sensoreinheit empfiehlt sich die Kombination aus BXC-CBE1 und BXC-CBB.
• Einfache Konfiguration: Für eine einfache und leichtgewichtige Konfiguration empfiehlt sich das Modell BXC-CBRML zur Steuerung eines motorgesteuerten Objektivrevolvers, einer LED-Lichtquelle und eines Schieberegler für unsere spezielle MIX-Beleuchtung.

Jede Steuereinheit ist platzsparend und bietet dennoch maximale Flexibilität bei der Montage und Konfiguration des Produkts.

So haben wir die Größe unserer OEM-Steuereinheiten reduziert

Wir haben uns an der Größe eines Wechselstromadapters orientiert, um unsere Steuereinheiten zu verkleinern und somit unseren OEM-Kunden mehr Flexibilität zu bieten. Dadurch wurde die Standfläche unserer Steuereinheiten im Vergleich zum Modell der vorherigen Generation mit denselben Funktionen (BX-UCB) um 66 % und das Volumen um 91 % verringert. Diese schlanken und leichten Steuereinheiten sind einfacher zu montieren, bieten aber noch mehr Anpassungsmöglichkeiten.

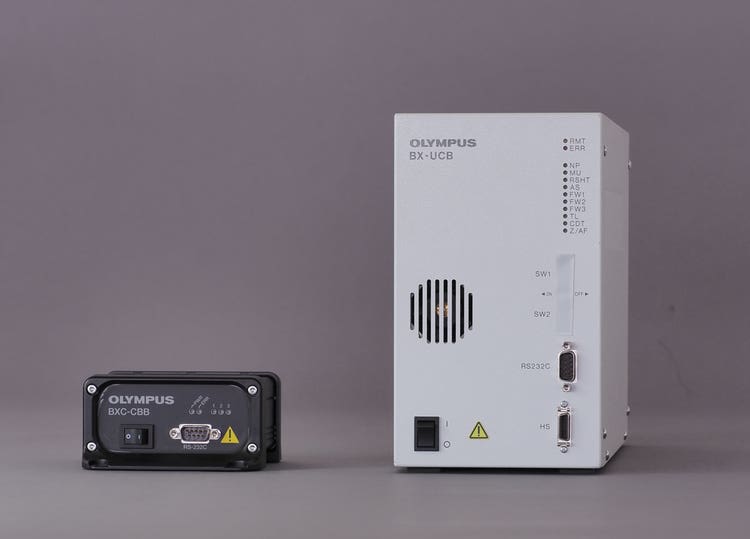

Abbildung 1: Größenvergleich von BXC-CBB und BX-UCB

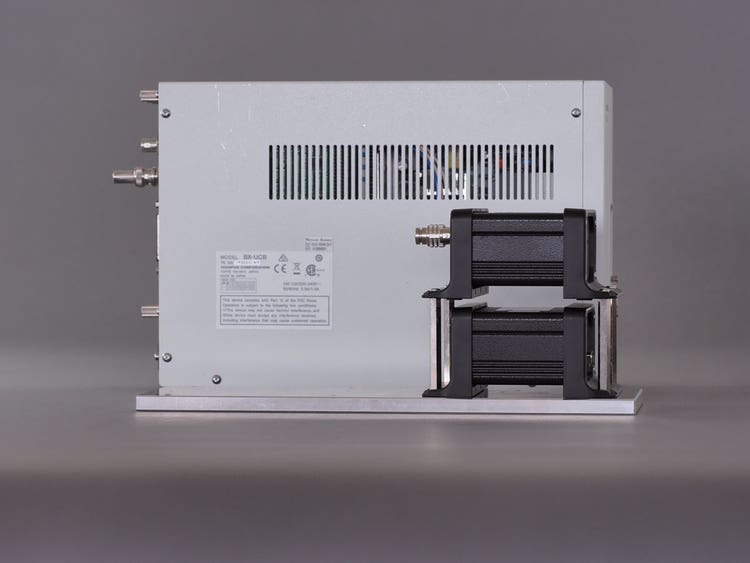

Abbildung 2: BXC-CBB und BXC-CBE1 mit BX-UCB im Hintergrund.

Diese neuen Steuereinheiten können mit vier handelsüblichen M4-Schrauben an verschiedenen Stellen montiert werden, z. B. am Boden, an der Wand oder an der Decke. Platz für die Wärmeableitung ist nicht erforderlich, was für eine größere Flexibilität bei der Konstruktion Ihres Produkts sorgt. Wenn Ihre Konstruktion eine BXC-CBB und eine BXC-CBE1 Steuereinheit erfordert, können diese mit handelsüblichen Stehbolzen übereinander (Abbildung 3) oder an einer Wand montiert werden (Abbildung 4).

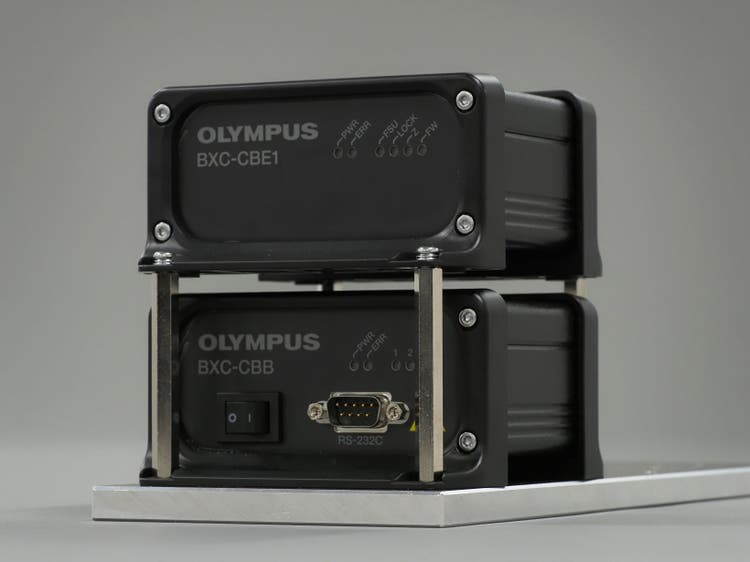

Abbildung 3: BXC-CBB und BXC-CBE1 übereinander montiert

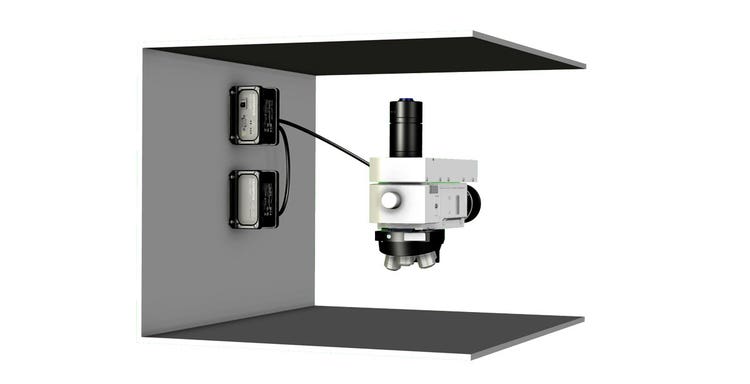

Abbildung 4: BXC-CBB und BXC-CBE1 an die Wand montiert

Kontaktieren Sie uns für weitere Informationen über die Integration unseres aktiven Autofokus oder unserer hochwertigen optischen Komponenten in Ihr Mikroskop.
