Mikroskoplösungen fürdie Herstellung von Halbleitern

Die-Bonding

IC-Chips werden an den dafür vorgesehenen Stellen der Leadframes montiert.

Prüfung auf Defekte durch Die-Bonding

Ein Teil des Die-Bonders berührt manchmal die Oberfläche des IC-Chips und zerkratzt diese. Um das Problem zu beheben, muss die Ursache für die Kratzer durch detaillierte Prüfungen ermittelt werden.

Unsere Lösung

Unsere Mikroskope der BX- und MX-Serie können Defekte auf IC-Chips mit hoher Vergrößerung erfassen.

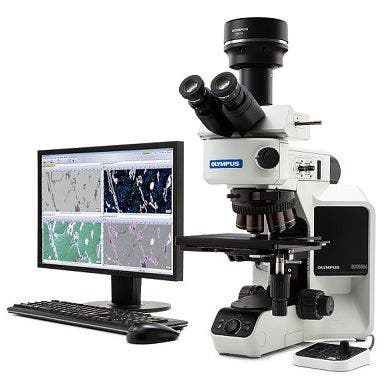

Metallurgie-Mikroskop der BX-Serie

Metallurgie-Mikroskop der BX-Serie

Produktinformationen anzeigen

Mikroskop der MX-Serie für die Halbleiterindustrie

Mikroskop der MX-Serie für die Halbleiterindustrie

Produktinformationen anzeigen

Digitales Mikroskopbild

IC-Chip nach dem Die-Bonding

Anwendungsbeispiele

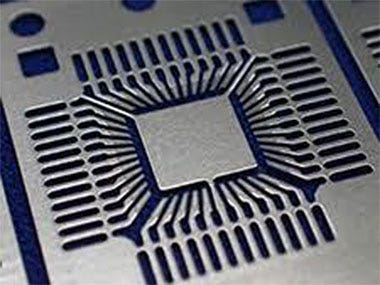

Messung der Oberflächenrauheit eines Leadframe-Die-Pads

Messung der Oberflächenrauheit eines Leadframe-Die-Pads

Weitere Informationen

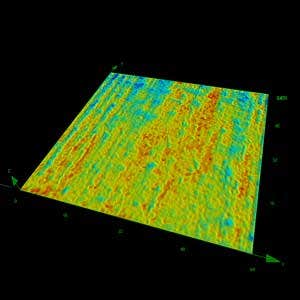

Rauheitsauswertung des inneren Kontaktierungen eines Leadframe

Rauheitsbewertung der inneren Kontaktierungen eines Leadframe/Messung der Oberflächenrauheit eines Mikrobereichs mit Lasermikroskop

Weitere Informationen

Metallurgie-Mikroskop der BX-Serie

Angebot anfordern

Mikroskop der MX-Serie für die Halbleiterindustrie

Angebot anfordern
