FLUOVIEW FV5000MPE Multiphotonen-Laserscanning-Mikroskop

Erleben Sie mit dem FLUOVIEW™ FV5000MPE Multiphotonen-Laserscanning-Mikroskop außergewöhnliche Klarheit weit unter der Oberfläche. Das FV5000MPE kombiniert die fortschrittliche Optik von Evident mit Hochgeschwindigkeits-Scanning und photoneneffizienter Detektion und ist für die präzise, konsistente Bildgebung im Tiefengewebe sowie für die Beobachtung lebender Zellen ausgelegt.

Bahnbrechende SilVIR™-Detektoren ermöglichen eine empfindliche Photonenzählung für die quantitative Datenerfassung, während 2K-Resonanz- und 8K-Galvo-Scanner schnelle, dynamische biologische Prozesse in Echtzeit erfassen. Optimierte Anregungswege und Dispersionskompensation maximieren die Eindringtiefe bei minimaler Photodamage und bewahren so die Integrität der Probe während längerer Bildgebungssitzungen. Bei Konfiguration für die konfokale Bildgebung kann die Plattform mit dem SilVIR-RAY™-Detektor zudem von der tiefen Multiphotonen-Bildgebung bis hin zur Superauflösungs-Bildgebung reichen.

Der auf Stabilität und Präzision ausgelegte FV5000MPE unterstützt die Life-Science-Forschung von langfristigen In-vivo-Studien bis hin zu hochauflösenden 3D-Rekonstruktionen – und macht die Tiefenbildgebung einfacher, schneller und reproduzierbarer denn je.

  • Product Availability: Dieses Produkt ist ein Nachfolger für die Modelle FV4000MPE, FVMPE-RS und frühere Systeme der FV-Serie.
  • Product Status: Nur für Forschungszwecke. Nicht zur Verwendung in diagnostischen Verfahren.

FLUOVIEW FV5000MPE Multiphotonen-Laserscanning-Mikroskop

Four-channel multiphoton dataset of cleared mouse intestine.

2K x 2K resonanz-volumetrische Bildgebung. Ein hohes Signal-Rausch-Verhältnis mit dem SilVIR-Detektor ermöglicht qualitativ hochwertige Ergebnisse bei minimaler Mittelwertbildung. Vierkanal-Multiphotonen-Datensatz von geklärtem Mausdarm (RapiClear 1.52), aufgenommen mit simultaner 3-Wellenlängen-Anregung bei 850, 920 und 1040 nm. Cyan: Kollagen-SHG (850 nm Anregung; Detektion 410–455 nm). Grün: Blutgefäße, Alexa Fluor 488 (920 nm; 495–540 nm). Magenta: Zellkerne, SYTOX Orange (1040 nm; 575–645 nm). Weiß: Lymphgefäße, Alexa Fluor 647 anti-LYVE1 (1040 nm; 660–750 nm). Probe mit freundlicher Unterstützung von SunJin Lab Co., Taiwan.

Tiefgreifende Entdeckungen und fortschrittliche Multiphotonen

Der FV5000MPE ermöglicht quantitative Bildgebung tief innerhalb dicker, streuender Proben und kombiniert SilVIR-Detektoren, TruSight™-Dekonvolution und TruAI-Rauschunterdrückung für ein hervorragendes Signal-Rausch-Verhältnis und Klarheit. MPE-optimierte Objektive, TruResolution-Korrekturring und automatische IR-Laserausrichtung sorgen für einen durchgehend scharfen Fokus im gesamten Abbildungsvolumen.

Das kompakte, fasergekoppelte Lasersystem bietet eine kostengünstige, einfach zu installierende Lösung für routinemäßige Multiphotonen-Bildgebung und schnelle Installation. Für fortgeschrittene Anwendungen bietet die vollständig abstimmbare MPE-Laserkonfiguration eine breite Anregungsflexibilität und präzise Wellenlängensteuerung für anspruchsvolle Experimente.

Simultane MPE-Laseranregung mit einer, zwei oder drei Linien liefert Klarheit und Reproduzierbarkeit bis in mehrere mm Tiefe.

Von kompakten bis hin zu fortschrittlichen MPE-Systemen

Praktische Multiphotonen-Bildgebung

Das FV5000MPE bewältigt einige der größten Herausforderungen im Zusammenhang mit der Multiphotonenanregung (MPE) – kostspielige herkömmliche gepulste abstimmbare IR-Laser und strenge Umgebungsbedingungen – durch eine neue Generation kompakter, -IR-Laser mit einer einzigen Wellenlänge und Faserverzweigung, die kostengünstig und einfach zu handhaben sind und darauf ausgelegt sind, die MPE einem breiteren Anwenderkreis zugänglich zu machen.

Abstimmbare Infrarotlaser-Lösungen für fortgeschrittene Multiphotonenstudien

Für fortgeschrittene Anwendungen unterstützt das FV5000MPE die neuesten abstimmbaren Infrarot-Pulslaser für tiefgehende Multiphotonen-Bildgebung im Bereich von 680–1300 nm. Diese IR-Laser verfügen über zwei Laserlinien – eine abstimmbare und eine mit fester Wellenlänge bei 1040/1045 nm – zur effizienten Anregung von Fluorophoren des fernroten Spektralbereichs.

Human kidney organoid.

Organoid der menschlichen Niere. Aufgenommen mit einwellenlängen-Faser-Pigtail-IR-Lasern bei 920 nm und 1064 nm für die simultane 3-Kanal-Multiphotonen-Bildgebung mit einem LUPLAPO25XO-Objektiv. Probe mit freundlicher Genehmigung von: Dr. Robert Turnbull und Prof. Katja Röper, Abteilung für Physiologie, Entwicklung und Neurowissenschaften, Universität Cambridge.

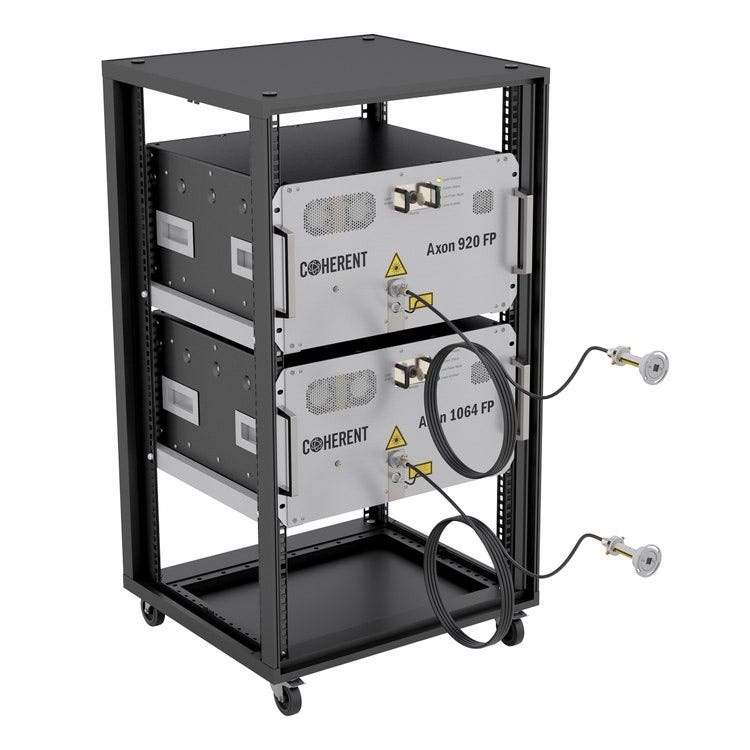

Axon FP lasers at 920 nm and 1064 nm installed in a 19-inch rack.

Axon FP-Laser mit Wellenlängen von 920 nm und 1064 nm sind in einem 19-Zoll-Rack installiert.

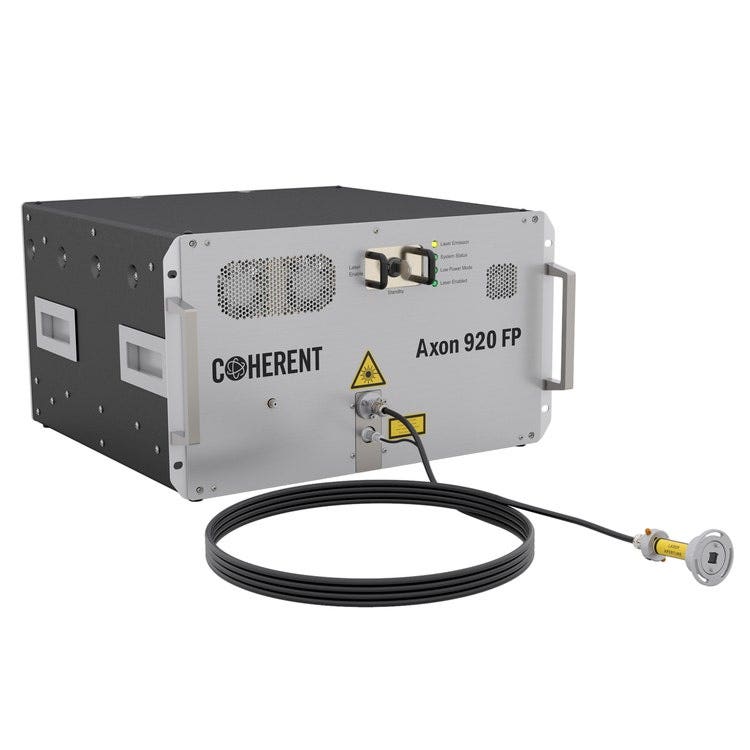

Single-wavelength fiber-pigtailed laser (Axon FP).

Fasergekoppelter Einzelwellenlängenlaser (Axon FP).

Tunable infrared pulsed lasers for deep multiphoton imaging.

Abstimmbare Infrarotlaser-Lösungen für fortgeschrittene Multiphotonenstudien von Spectra-Physics und Coherent.

Mehr Farben und mehr Informationen

Erfassen Sie mehr Farben und mehr Informationen in einem Bild mit den fortschrittlichen Multiplexing-Funktionen des FV5000MPE. Der FV5000MPE ermöglicht die gleichzeitige Mehrfarbenbildgebung mit bis zu sechs Kanälen, um mehr Informationen in kürzerer Zeit zu erfassen. Nutzen Sie die hohe Empfindlichkeit des SilVIR-Detektors, um schnell herausragende Bilder in tieferen Gewebeschichten zu erzeugen.

Erfahren Sie mehr über SilVIR

Whitepaper lesen

Human iPSC-derived kidney organoids with membrane-GFP.

Aus humanen iPS-Zellen gewonnene Nierenorganoide mit Membran-GFP. Aufgenommen mit Einwellenlängen-fasergekoppelten IR-Lasern (920 nm und 1064 nm) für die simultane 3CH-Multiphotonen-Bildgebung bei 2K-Resonanzabtastung. Probe mit freundlicher Genehmigung von: Dr. Robert Turnbull und Prof. Katja Röper, Abteilung für Physiologie, Entwicklung und Neurowissenschaften, University of Cambridge.

Optimierte Leistung

Optimierte Leistung und Ergebnisse

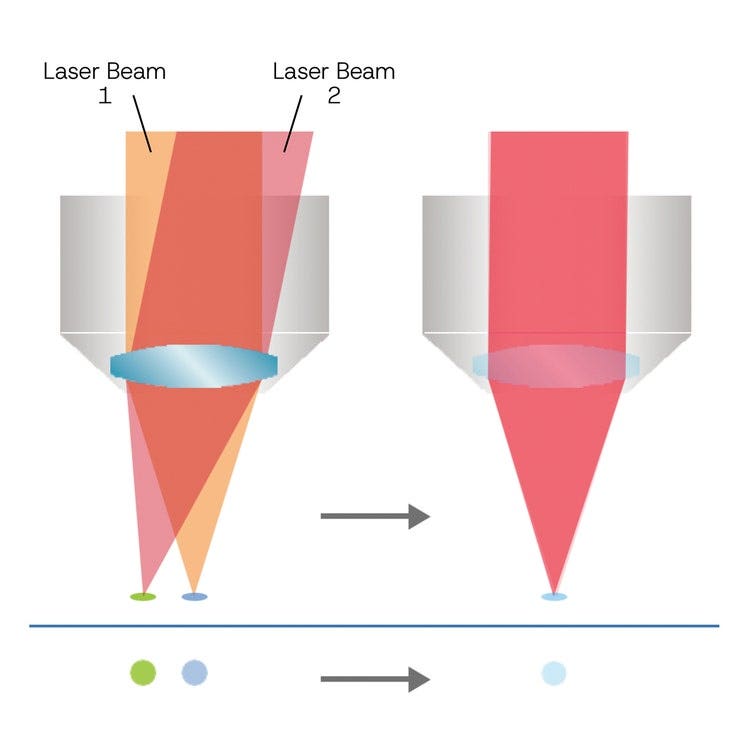

Automatische Laserausrichtung

Das vierachsige automatische Laserjustiersystem des FV5000MPE vereinfacht die Wartung, indem es den Anregungsstrahl auch bei Wellenlängenanpassungen, Temperaturschwankungen oder anderen driftverursachenden Faktoren stets präzise innerhalb der Scannereinheit ausgerichtet hält. Das System passt Strahlposition und -winkel an, um eine optimale Laserleistung und eine konsistente Pixelregistrierung zu gewährleisten.

In Dual-Laser-Konfigurationen stellt die automatische Ausrichtung auch die Strahl-Koausrichtung sicher und minimiert Fehler bei der Kanal-Koregistrierung für eine präzise Mehrlinienbildgebung. Bei Bedarf können Anwender manuelle Feinabstimmungen direkt über die Softwareoberfläche vornehmen.

Auto laser alignment for multiphoton imaging.

Links: Pixelverschiebung. Rechts: Korrektur der Pixelverschiebung.

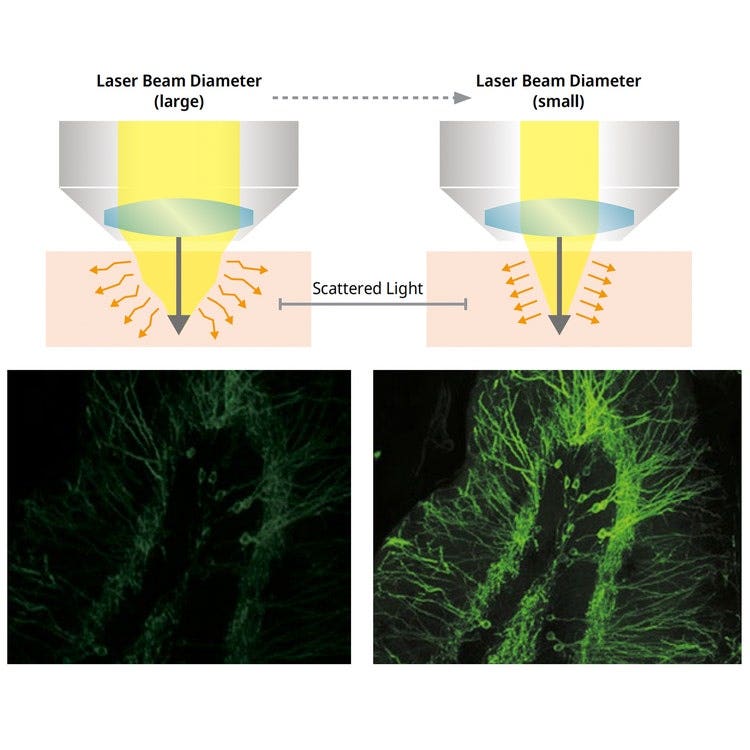

Comparison of a normal image and a Deep Focus image captured using the FLUOVIEW FV5000MPE multiphoton laser scanning microscope.

Links: Normales Bild. Rechts: Bild im Tieffokusmodus.

Signal maximieren mit Deep Focus Mode

Der Deep Focus-Modus passt den Laserstrahldurchmesser entsprechend den Streueigenschaften der Probe an. Bei stark streuenden in-vivo-Präparaten kann der Laserstrahl verengt werden, sodass mehr Anregungsphotonen tiefer in das Gewebe eindringen und auch in größeren Tiefen helle, hochauflösende Bilder entstehen.

TruResolution™ MPE Objektive

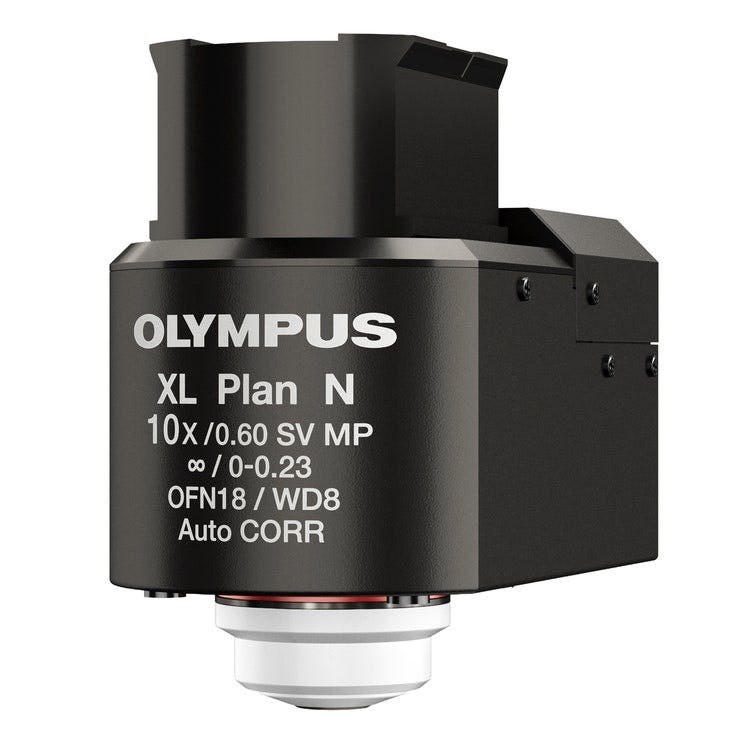

FV30-AC10SV objective lens.

FV30-AC10SV Objektiv

10-fach-Multi-Immersion, 0,6 NA, 8 mm Arbeitsabstand

FV30-AC25W objective lens.

FV30-AC25W Objektiv

25-fache Wasserimmersion, 1,05 NA, 2 mm Arbeitsabstand

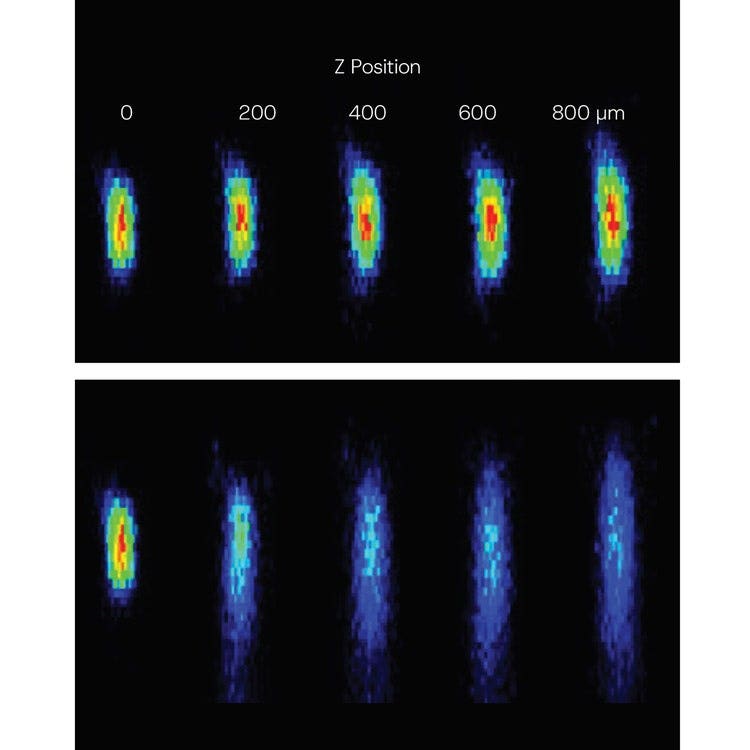

Top: With TruResolution. Bottom: Without TruResolution. XZ images of 0.2 μm fluorescent microspheres in scattering gel at various depths acquired using the FV30-AC25W objective lens.

Oben: Mit TruResolution. Unten: Ohne TruResolution. XZ-Bilder von 0,2 μm fluoreszierenden Mikrosphären in streuendem Gel (RI=1,36) in verschiedenen Tiefen, aufgenommen mit dem Objektiv FV30-AC25W.

MPE-Objektive

Objektive für große Eindringtiefe

Schärfere Bildgebung, tiefere Einblicke

Für die Multiphotonenanregung entwickelt, ermöglichen A Line™ MPE-Objektive hochpräzise Abbildungen biologischer Proben bis zu einer Tiefe von 8 mm und unterstützen sowohl in vivo- als auch transparente Proben.

Diese Objektive sind für Leistung und Vielseitigkeit optimiert und bieten:

  • Eine vielfältige Auswahl an Modellen für unterschiedliche Forschungsbedürfnisse
  • Optische Designs, die eine hohe numerische Apertur, einen langen Arbeitsabstand und ein weites Sichtfeld kombinieren
  • Kompatibilität mit verschiedenen Immersionsmedien und Gewebeklärungsmitteln
  • Eingebaute Korrekturringe zum Ausgleich von Brechungsindexunterschieden und Deckglasvariationen

MPE-Objektive vergleichen

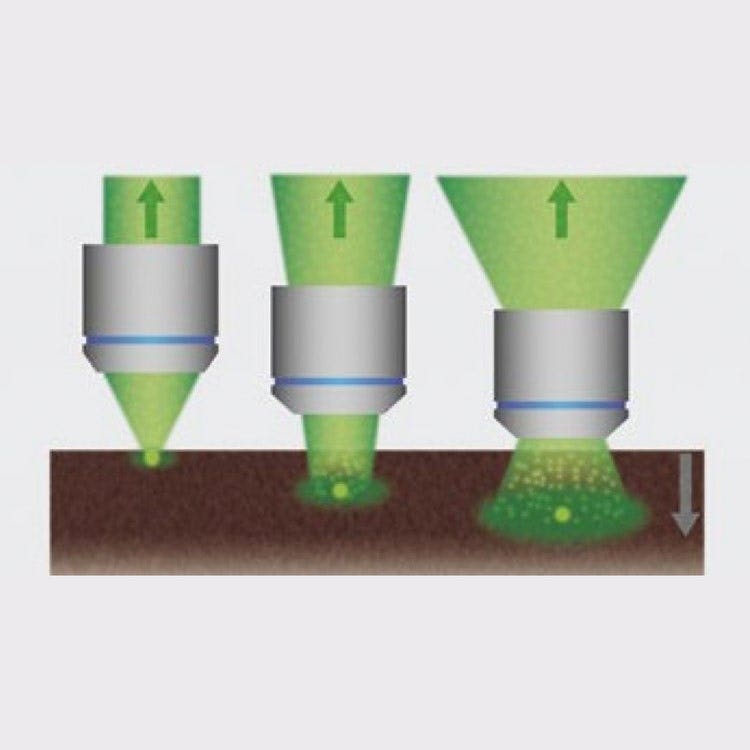

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

Dediziert

Multiphotonenobjektiv

Numerische Apertur
WD (mm)
Immersionsindex
XLPLN10XSVMP
0.60
8.0
1.33-1.52
XLPLN25XWMP2
1.05
2.0
1.33
XLPLN25XSVMP2
1.00
4.0
1.33-1.40
XLSLPLN25XSVMP2
0.95
8.0
1.33-1.40
XLSLPLN25XGMP
1.00
8.0
1.41-1.52

Example of 1600 coating technology with the XLPLN25XWMP2 objective lens.

Beispiel für die 1600-Beschichtungstechnologie mit dem Objektiv XLPLN25XWMP2.

Optiken mit überlegener IR-Beschichtung

Unsere innovative IR-Beschichtung (1600-Beschichtung) für Multiphotonenobjektive und Scanneroptiken verfeinert die Qualität der Tiefenbeobachtung zusätzlich.

Zuverlässige Gewebebildgebung

Für aufrechte Mikroskopsysteme bietet unser neu entwickeltes 16X-Multimmersionsobjektiv (NA 0,8, Arbeitsabstand 3,0 mm) eine hervorragende Balance zwischen Auflösung und Sichtfeld – eine ideale Wahl für breit gefächerte Anwendungen in der Gewebeabbildung. Es verfügt über eine hohe Durchlässigkeit vom VIS- bis zum NIR-Bereich und ermöglicht einen nahtlosen Wechsel zwischen Multiphotonen- und konfokaler Bildgebung, einschließlich superauflösender konfokaler Bildgebung mit SilVIR-RAY in kompatiblen Konfigurationen.

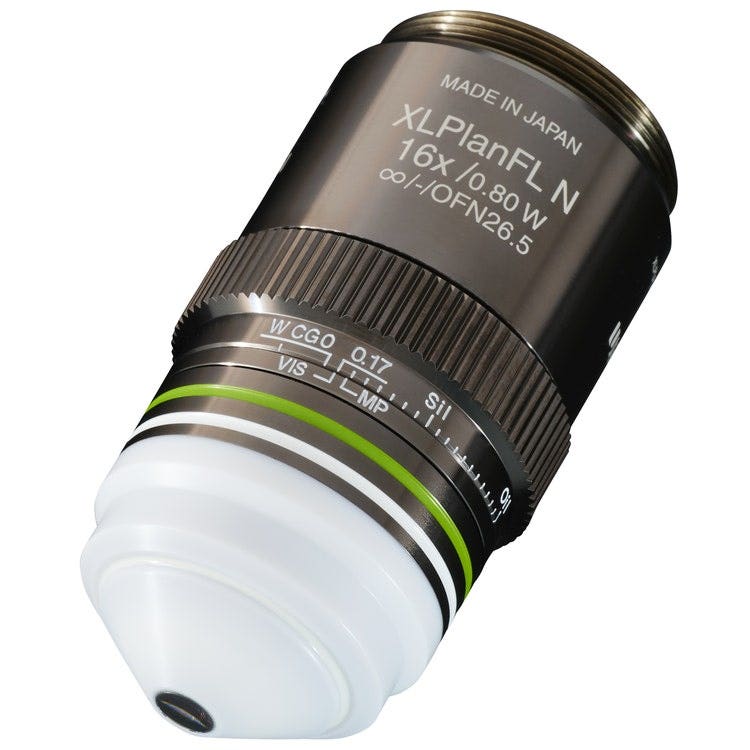

XLPLFLN16XW objective lens.

XLPLFLN16XW / Numerische Apertur 0,8

Arbeitsabstand: 3 mm

Immersionsindex: 1.33–1.52

Konfigurationen

Multiphotonen-, konfokale und superauflösende Bildgebung auf einer Plattform

Das FV5000MPE ist Teil der modularen FV5000-Familie und unterstützt die Bildgebung von der Einzelzelldynamik bis hin zu Untersuchungen im tiefen Gewebe und an Kleintieren.

Konfigurieren Sie das System als dedizierte Multiphotonen-Plattform oder kombinieren Sie Multiphotonen- und konfokale Bildgebung in einem einzigen Aufbau. Mit dem SilVIR-RAY-Detektor ermöglicht die konfokale Konfiguration eine schnelle superauflösende Bildgebung, wodurch Forscher auf derselben Plattform sowohl auf tiefe Multiphotonen-Bildgebung als auch auf detaillierte superauflösende Beobachtungen zugreifen können.

Diese Flexibilität ermöglicht es Forschern, den Bildgebungsansatz zu wählen, der am besten zur Probe und zur biologischen Fragestellung passt, ohne zwischen separaten Mikroskopplattformen wechseln zu müssen.

Von der Tiefenbildgebung zur Superauflösung

Kombinieren Sie die Tiefenvorteile der Multiphotonenmikroskopie mit der superauflösenden konfokalen Bildgebung von SilVIR-RAY auf derselben FV5000-Plattform. Untersuchen Sie Strukturen tief im Inneren biologischer Proben mit MPE und greifen Sie anschließend mit der konfokalen Superauflösungskonfiguration auf feinere räumliche Details zu.

Erfahren Sie mehr über die SilVIR-RAY-Konfokalmikroskopie mit Superauflösung

Mehrere Mikroskopgestelloptionen

Je nach Anwendung können Sie zwischen aufrechtem, Portal- oder invertiertem Mikroskopgestell wählen.

Aufrechtes Mikroskopsystem

Ein großer Fokushub bietet Platz für verschiedenste Proben, von Gewebeschnitten bis hin zu lebenden Mäusen und anderen Kleintieren.

Gantry-Mikroskopsystem

Der Rahmen hält einen großen Arbeitsbereich unterhalb des Objektivs frei, was das Positionieren von Experimentierausrüstung erleichtert.

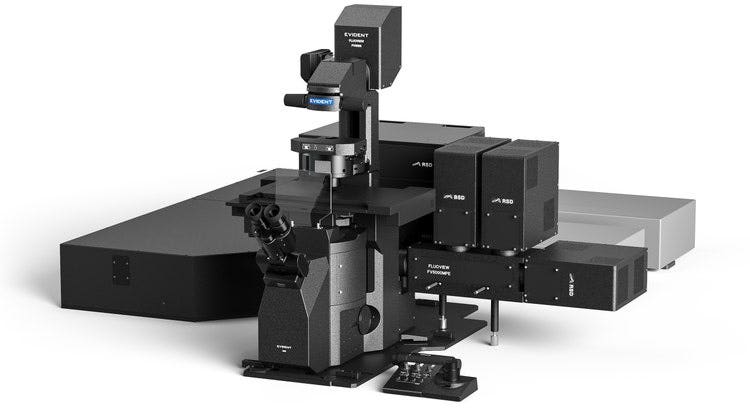

Inversmikroskop-System

Der Rahmen ermöglicht die Beobachtung von 3D-Kulturen und mehrzelligen Clustern, die mit einem aufrechten Rahmen schwer abzubilden sind.

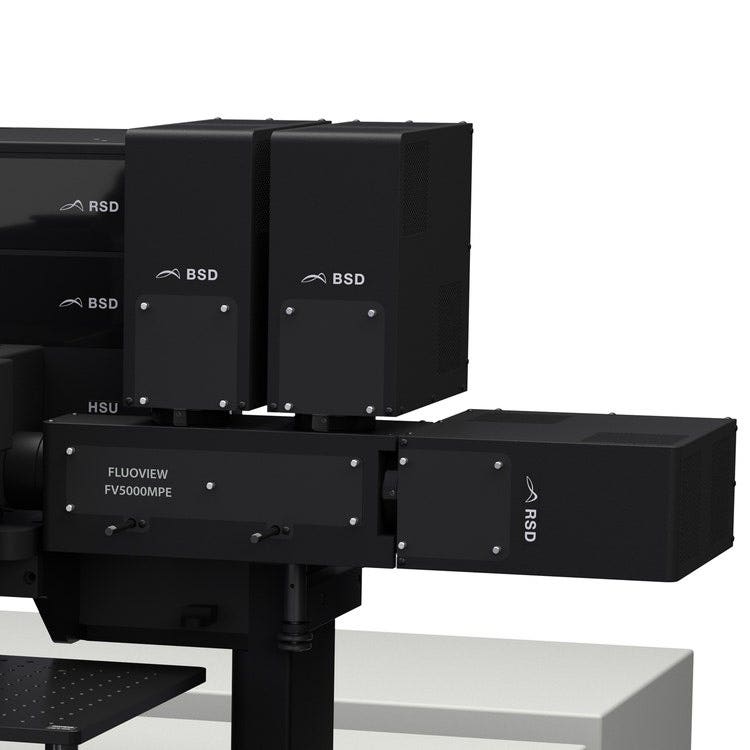

Six-Channel Non-Descanned Detection (NDD) Modul des FLUOVIEW FV5000MPE. Die modularen SilVIR-Detektoreinheiten ermöglichen die simultane Mehrfarbenbildgebung sowie die Tiefengewebeerfassung mit außergewöhnlicher Empfindlichkeit und unübertroffenem Dynamikbereich.

Erstellen Sie Ihre eigene benutzerdefinierte Konfiguration

Bringen Sie die Systemanpassung auf die nächste Stufe, indem Sie Ihre eigenen optischen Komponenten integrieren. Sie können beispielsweise einen kundenspezifischen Laser an einen freien Anschluss anschließen, um fortschrittliche Techniken wie die Drei-Photonen-Mikroskopie oder spezielle Bildgebungsverfahren zu ermöglichen.

Wenn sich Ihre Forschung weiterentwickelt, sollte sich auch Ihr Bildgebungssystem weiterentwickeln. Die Plattform FV5000MPE unterstützt Speziallösungen*, die die Möglichkeiten von Standardkonfigurationen erweitern und Ihnen helfen, sich an neue Anwendungen und experimentelle Anforderungen anzupassen.

* In einigen Ländern oder Regionen nicht verfügbar.

Service

Support und Service, auf die Sie sich verlassen können

Wenn es um den Schutz Ihrer Investition und die Integrität Ihrer Forschung geht, stehen Ihre Bedürfnisse an erster Stelle. Wir stehen hinter unseren Produkten und bemühen uns um einen schnellen Service und technische Unterstützung, damit Sie ihre Ziele erreichen können.

Unsere FV5000MPE-Servicepläne sind in drei praktischen Stufen erhältlich – Maintenance, Protection und Performance Plus – und beinhalten priorisierten Support zur Minimierung von Ausfallzeiten, regelmäßige Wartung zur Sicherstellung optimaler Geräteleistung, vorhersehbare Reparaturkosten zur Vermeidung ungeplanter Ausgaben sowie direkte, effiziente Lösungen, wenn Sie sie am dringendsten benötigen.

Evident service and support for microscopy and imaging solutions

FV5000MPE – Servicepläne

Maintenance Plan
Protection Plan
Performance Plus Plan
Priorisierte Fernunterstützung
✓
✓
✓
Vorbeugende Wartung
✓
✓
✓

Reparaturabdeckung

(Teile, Arbeitskosten, Reisekosten)

10 % Preisnachlass
✓
✓
Schnelle Vor-Ort-Reaktion
✓

Spezifikationen

Spezifikationen FV5000MPE / FV5000MPE-RS

SPECIFICATIONS FV5000MPE FV5000MPE-RS
Scanner Galvanometer-Scanner 64 × 64 – 8192 × 8192 Pixel, 0,2–1000 μs/Pixel
Resonanzscanner - 512 × 512 Pixel, 1024 × 1024 Pixel, 2048 × 2048 Pixel
Feldnummer 20 (für beide Scannertypen)
Spektraldetektor für konfokale
(SilVIR-B und SilVIR-R)
Detektor SilVIR-Detektor (gekühlter SiPM, Breitbandtyp; SilVIR-B/Rotverschiebungstyp; SilVIR-R)
Maximale Kanalanzahl Sechs Kanäle
Spektralverfahren VPH, nachweisbarer Wellenlängenbereich: 400–900 nm

Superauflösender Detektor für konfokale

(SilVIR-RAY)

Detektor SilVIR-RAY-Detektor (arraybasierter, gekühlter SiPM)
Maximale Anzahl an Kanälen Vier Kanäle1
Räumliche Auflösung

120 nm lateral, 300 nm axial mit dem TruSight SR2-Algorithmus

80 nm lateral3, 200 nm axial4mit TruSight-Dekonvolution

Nicht-abgetasteter Detektor
(SilVIR-B und SilVIR-R)
Detektor SilVIR-Detektor (gekühlter SiPM, Breitbandtyp; SilVIR-B/Redshift-Typ; SilVIR-R)
Maximale Kanalanzahl Sechs Kanäle
CW-Laser VIS-Laser 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
NIR-Laser 685 nm, 730 nm, 785 nm
IR Pulsed Laser Abstimmbarer Laser

Ein-Laser-System, Dual-Laserlinien-System, Zwei-Laser-System

Anregungswellenlänge: 690–1300 nm

Vierachsige automatische Ausrichtung, automatischer Strahlaufweiter

Einwellenlängen-Laser mit Faserverzweigung 920 nm, 1064 nm
Image Photonenzählung mit hohem Dynamikbereich (1 G cps), 16 Bit

1 Es können Einschränkungen bei der Kombination gelten. Bitte wenden Sie sich für weitere Informationen an Ihren lokalen Evident-Vertreter.
2 Auslegungswert basierend auf der erwarteten FWHM von 23-nm-Kügelchen bei 488 nm.
3 Gemessene laterale FWHM von 23-nm-Kügelchen bei 488 nm.
4 Gemessene axiale FWHM von 100-nm-Mikrokügelchen bei 488 nm.
