FLUOVIEW FV5000 Konfokales Laser-Scanning-Mikroskop

Erweitern Sie die Grenzen der Mikroskopie mit dem konfokalen Laser-Scanning-Mikroskop FLUOVIEW™ FV5000 so weit wie nie zuvor. Basierend auf dem optischen Fachwissen von Evident und ergänzt durch fortschrittliche Detektions- und Scantechnologien vereint das FV5000 quantitative Bildgebung, Geschwindigkeit, Superauflösung und Reproduzierbarkeit in einer flexiblen Plattform.

SilVIR™-Detektoren ermöglichen eine Quantifizierung auf Photonenebene über einen breiten Dynamikbereich, während SilVIR-RAY™-Detektoren diese Technologie auf schnelle, simultane mehrfarbige Superauflösungs-Bildgebung ausweiten. In Kombination mit 2K-Resonanz- und 8K-Galvo-Abtastung erfasst das FV5000 zuverlässig alles – von dynamischen Ereignissen bis hin zu feinen strukturellen Details. Intelligente Automatisierung optimiert die Bildgebungsabläufe, während die integrierte Leistungsüberwachung konsistente, reproduzierbare Ergebnisse gewährleistet.

Das FV5000 wurde für die Fragen entwickelt, die Forscher heute stellen, und ist bereit für die Herausforderungen der Zukunft – so verwandelt es komplexe Bildgebung in sichere Erkenntnisse.

  • Product Availability: Dieses Produkt ist ein Nachfolger für die Modelle FV4000, FV3000 und frühere Systeme der FV-Serie.
  • Product Status: Nur für Forschungszwecke. Nicht für diagnostische Verfahren geeignet.

FLUOVIEW FV5000

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/Evident_FV5000_SilVIR-RAY.mp4

Kein Detektor erfasst mehr. SilVIR-RAY™

Jedes konfokale System verspricht hervorragende Bilder. Das konfokale und multiphotonische Laser-Scanning-Mikroskop FLUOVIEW™ FV5000 liefert diese dank der bahnbrechenden SilVIR-RAY™- und SilVIR™-Detektortechnologie. Ein branchenführender linearer Dynamikbereich, echte Photonenauflösung und ein Rauschpegel nahe Null bewahren jedes Detail – von der Erfassung bis zur Veröffentlichung.

Jede Farbe, jedes Ereignis – alles auf einmal

Aufbauend auf der langjährigen Innovationstradition von Evident ermöglichen die SilVIR-RAY-Detektoren des FV5000 eine echte simultane mehrfarbige Superauflösungs-Bildgebung, bei der helle und schwache Signale gemeinsam erfasst und räumliche sowie zeitliche Zusammenhänge in einer einzigen Aufnahme bewahrt werden. Zuverlässige, reproduzierbare Daten offenbaren die Dynamik ohne Kompromisse. Wenn der Detektor alles erfasst, spricht die Wissenschaft für sich selbst.

Broschüre herunterladen

Webinar zum FV5000 ansehen

Der Detektor, der alles verändert.

Ausgestattet mit dem SilVIR-RAY-Detektor, dem neuesten Mitglied der SilVIR-Detektorfamilie, bietet der FV5000 schnelle, quantitative Superauflösungs-Bildgebung für anspruchsvolle Forschungsbereiche wie Neurowissenschaften, Zellbiologie, Wirkstoffforschung, Krebsforschung und Entwicklungsbiologie. Die Plattform der nächsten Generation wurde entwickelt, um superaufgelöste, vollständig quantifizierbare Daten schneller und einfacher als je zuvor zu erfassen:

  • SilVIR-RAY ermöglicht echte simultane mehrfarbige Superauflösung, wobei die TruSight™-Dekonvolution eine FWHM von bis zu 80 nm in lateraler Richtung und 200 nm in axialer Richtung erreicht
  • Unübertroffener Dynamikbereich von 1 Gcps mit SilVIR-Detektoren mit hohem Signal-Rausch-Verhältnis, auf die führende Forschungseinrichtungen vertrauen
  • Scanner mit hoher Pixeldichte, ausgestattet mit 8K-Schnellgalvo und 2K-Hochgeschwindigkeits-Resonanzbildgebung
  • FLUOVIEW Smart™-Software-Schnittstelle und KI-gestützte Arbeitsabläufe
  • Automatischer Korrekturring „TruResolution™“ zur sofortigen Korrektur sphärischer Aberrationen bei über 20 unserer Standardobjektive
  • Modulares, zukunftsfähiges Systemdesign: Integration von bis zu 10 Laserlinien und kompakten Multiphotonen-Upgrades

Testen Sie das FV5000 selbst – es wird das letzte Laserscanning-Mikroskop sein, das Sie vorführen.

Fordern Sie eine Demo an

GFP-exprimierende Neuronen der Schicht V der Großhirnrinde einer Maus, die neuronale Zellkörper und feine Fortsätze zeigen. SilVIR-RAY-Aufnahme mit TruSight SR. Probe mit freundlicher Genehmigung von: Dr. Shun Mitsui und Dr. Shigeo Okabe, Labor für die Bildgebung neuronaler Dynamik, RIKEN-Zentrum für Gehirnforschung (CBS).

Superauflösende Bildgebung

Schnitt durch das Mausgehirn, CA1-Region des Hippocampus. AAV-markierte Neuronen mit GFP- und VGAT-Immunfluoreszenz. 8K-Aufnahme, aufgenommen mit einem 25-fachen Ölimmersionsobjektiv (1,00 NA, WD 1,0). Mit freundlicher Genehmigung von: Dr. Megumu Takahashi und Prof. Hiroyuki Hioki, Abteilung für Neuroanatomie, Medizinische Fakultät der Juntendo-Universität; sowie Dr. Hirotaka Asai und Dr. Shigeo Okabe, Labor für Bildgebung neuronaler Dynamik, RIKEN-Zentrum für Gehirnforschung (CBS).

Heller, schärfer, schneller

Die SilVIR-RAY-Superauflösungsbildgebung macht jedes Signal heller – und zeigt schärfere Details, ohne die Intensität zu verringern oder Sie auszubremsen. Die echte simultane Mehrfarben-Erfassung erfasst schnelle biologische Dynamiken in Echtzeit und bewahrt dabei die quantitative Bildqualität.

Zwei Scanner, ein Arbeitsablauf: Hochauflösende Abtastung und Hochgeschwindigkeitsbildgebung

Mit dem 2K-Resonanzscanner des FV5000 für die Hochgeschwindigkeits-Live-Bildgebung und dem 8K-Galvo-Scanner für hochauflösende Bildgebung über das gesamte 20-mm-Sichtfeld erhalten Sie helle, schnelle Arbeitsabläufe, bei denen nichts im Dunkeln bleibt.

Das Ergebnis: weniger Kompromisse und eine schnellere Datenauswertung.

„SilVIR-RAY liefert nicht nur wunderschöne Bilder, sondern auch die für quantitative Analysen erforderliche Bildqualität. Sein großer Dynamikbereich und sein einzigartiges Objektiv tragen dazu bei, sowohl die Zuverlässigkeit der Forschungsergebnisse als auch die analytische Effizienz zu verbessern.“

Dr. Shigeo Okabe
Direktor, RIKEN Center for Brain Science (CBS), Tokio

Jeder Kanal. Ein Scan. Simultane mehrfarbige Superauflösung.

SilVIR-RAY-Detektoren erfassen bis zu vier Superauflösungskanäle gleichzeitig, ohne zwischen den Kanälen umschalten zu müssen. Ein einziger Scan bewahrt die zeitlichen Zusammenhänge zwischen biologischen Ereignissen, ohne die Zeitversätze einer sequenziellen Erfassung.

Ein großer Dynamikbereich erfasst helle und schwache Signale gemeinsam in jedem Superauflösungskanal.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/(3D)92-11DNL_YFP-H_100XOHR_12fps.mp4

Hochauflösende 3D-Volumenrendering von apikalen Dendriten aus einem Hirnschnitt einer Thy1-YFP-H-Linien-Maus, wobei die Köpfe der dendritischen Dornen deutlich sichtbar sind. Objektiv: UPLAPO100XOHR (100-fache Vergrößerung, Öl, NA 1,50). Probe mit freundlicher Genehmigung von: Dr. Tetsushi Hoshida und Prof. Atsushi Miyawaki, RIKEN Center for Brain Science (CBS).

So funktioniert SilVIR-RAY™

1. Erfasst Licht und Details gleichzeitig

Das Silizium-Photomultiplier-Array (SiPM) erfasst räumliche Details und sammelt gleichzeitig Licht über eine Apertur in voller Airy-Einheit.

2. Reassemblierung in Echtzeit

Unsere patentierte „Delay-Line-Pixel-Reassignment“-Technologie richtet die Signale bei der Erfassung elektronisch neu aus und ermöglicht so eine schnelle, gleichzeitige mehrfarbige Superauflösung bei reduzierter Datenlast.

3. Zeigt selbst feinste Details

Die TruSight-Verarbeitung macht Details bis zu einer Auflösung von 80 nm in XY-Richtung und 200 nm in Z-Richtung sichtbar, während der große Dynamikbereich des SilVIR-RAY-Detektors Informationen sowohl bei hellen als auch bei schwachen Signalen bewahrt

Erfahren Sie mehr über den SilVIR-RAY-Detektor

Quantifizierung und Geschwindigkeit

MAP2 (green) and Hoechst (blue) in a cortical organoid at DIV 45 with cell line KOLF2.1J.

MAP2 (grün) und Hoechst (blau) in einem kortikalen Organoid am Tag 45 nach der Beimpfung (DIV 45) mit der Zelllinie KOLF2.1J. Probe mit freundlicher Genehmigung von: Declan J. Brennan, Nygaard Lab an der UBC.

Quantitative Daten, die Sie verteidigen können

Echte Photonenauflösung liefert quantitative Photonenzählwerte, die über Experimente, Anwender und Zeitpunkte hinweg vergleichbar bleiben. Der integrierte Laserleistungsmonitor des FV5000 sorgt für identische Beleuchtungsbedingungen von Sitzung zu Sitzung. Wenn Gutachter fragen, ob ein Unterschied biologischer oder experimenteller Natur ist, liefern Ihre quantitativen Photonenzählwerte die Antwort.

Absolute Photonenquantifizierung, identische Bedingungen – jedes Mal.

Jonathan Epp, PhD

„Der Dynamikbereich der Detektoren hat es uns ermöglicht, eine Reihe verschiedener Marker abzubilden, was uns zuvor nicht gelang, ohne Kompromisse hinsichtlich der Über- oder Unterbelichtung eingehen zu müssen.“

Dr. Jonathan Epp
Fachbereich Zellbiologie und Anatomie, Universität Calgary

SilVIR™ – Detektortechnologie der nächsten Generation

Die auf dem patentierten Silizium-Photomultiplier-Design von Evident basierende SilVIR-Technologie erfasst jedes Photon mit außergewöhnlicher Empfindlichkeit und dem branchenweit größten Dynamikbereich. Rauscharme Elektronik und ein integrierter Laserleistungsmonitor sorgen für eine stabile Beleuchtung und gewährleisten reproduzierbare, quantitative Ergebnisse – von schwachen Signalen bis hin zur Bildgebung im tiefen Gewebe.

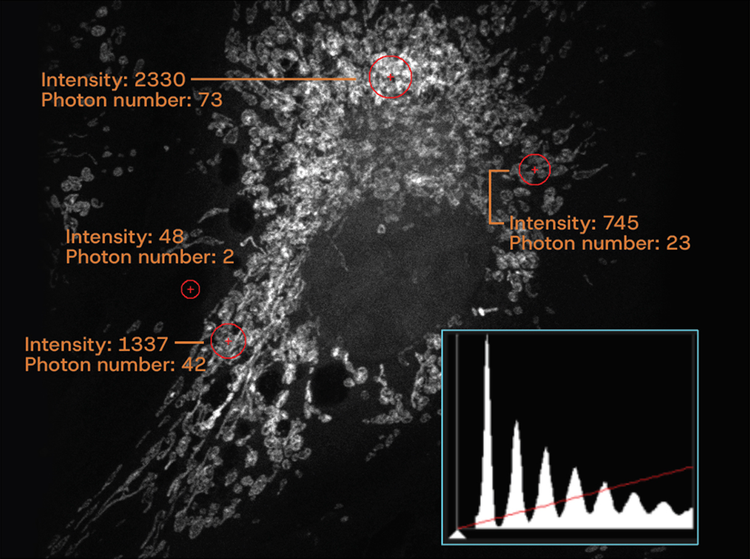

SilVIR detector technology. Histograms show discrete photon counts with quantifiable intensity and minimum background.

Erwarten Sie außergewöhnliche Bildqualität bei jedem Signalpegel. Erfassen Sie klare hohe und extrem niedrige Signale aus derselben Probe, ohne Abstriche bei der Qualität. Histogramme zeigen diskrete Photonenzahlen mit quantifizierbarer Intensität und minimalem Hintergrund.

Comparison images showing image saturation from a GaAsP-PMT detector (in red) and the same image captured with the SilVIR detector (no saturation).

Oben: Bildsättigung bei Verwendung eines GaAsP-PMT-Detektors (in Rot). Unten: Dasselbe Bild, aufgenommen mit dem SilVIR-Detektor (keine Sättigung).

Machen Sie gesättigten Bildern ein Ende

Dank seines großen Dynamikbereichs verhindert der SilVIR-Detektor Signalübersteuerungen und minimiert den Zeitaufwand für die Anpassung der Einstellungen. Jede Aufnahme liefert valide, nicht übersteuerte Daten, die für die Dekonvolution, das Stitching oder die spektrale Entmischung bereit sind.

Von Einzelphotonenereignissen bis hin zu intensiver Fluoreszenz erfasst SilVIR das gesamte Signalspektrum in einer einzigen Aufnahme. Der hohe Dynamikbereich bewahrt schwache Details und verhindert gleichzeitig die Sättigung heller Bereiche, wodurch die Notwendigkeit von Nachaufnahmen reduziert und eine konsistente, quantitative Bildanalyse gewährleistet wird.

Erfahren Sie mehr über den SilVIR-Detektor

Lesen Sie das Whitepaper

Geschwindigkeit ohne Einbußen bei der Bildqualität

Stitched mouse brain slice cleared with SeeDB2.

Zusammengesetztes Maushirnschnittbild, geklärt mit SeeDB2. EYFP wird in Pyramidenneuronen der kortikalen Schicht 5 bei Thy1-YFP-H-transgenen Mäusen exprimiert; aufgenommen mit einem LUPLAPO25XO-Objektiv und einem Resonanzscanner. Bild mit freundlicher Genehmigung von: Dr. Satoshi Fujimoto und Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

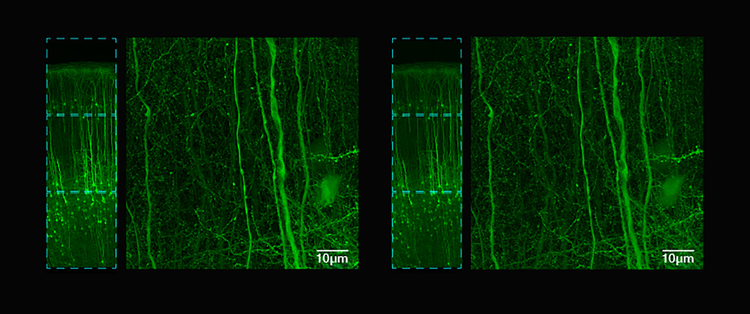

Comparison images showing images captured with the FV5000’s galvo (left) and resonant (right) scanners, highlighting that you can acquire up to nine times faster than galvo with the same stunning clarity.

Bis zu neunmal schnellere Bildaufnahme als mit einem Galvo-System bei gleicher beeindruckender Bildschärfe. Links: 43,5 Minuten mit einem 2K-Galvo-Z-Stack (Galvo-Scan ohne Akkumulation). Rechts: 4,6 Minuten mit einem 2K-Resonanz-Z-Stack (Resonanzscan mit 4-facher Akkumulation). Mit SeeDB2 geklärtes Mäusegehirn. EYFP wird in den Pyramidenneuronen der kortikalen Schicht 5 von Thy1-YFP-H exprimiert. Probe mit freundlicher Genehmigung von: Dr. Satoshi Fujimoto und Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

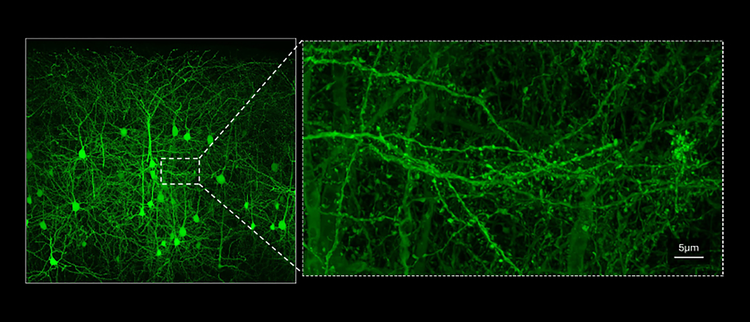

Unmatched dynamic range combined with effortless Nyquist, big picture, and fine details. Galvo 8192 × 8192, zoom 0.9x, 0.8 a.u., LUPLAPO25XO objective lens, Ypet: 514 / 530-570, Z: 60-150 µm, Z step: 0.82 µm, MIP.

Unübertroffener Dynamikbereich in Kombination mit mühelosem Nyquist-Modus, Gesamtbild und feinen Details. Galvo 8192 × 8192, Zoom 0,9x, 0,8 a.u., LUPLAPO25XO-Objektiv, Ypet: 514 / 530–570, Z: 60–150 µm, Z-Schritt: 0,82 µm, MIP. Mit SeeDB2 geklärtes Maushirnschnitt. YPet wird in den Pyramidenneuronen der Schichten 2/3 exprimiert (in-utero-Elektroporation). Probe mit freundlicher Genehmigung von: Dr. Satoshi Fujimoto und Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

Erfassung schneller Reaktionen

Dank des hohen Signal-Rausch-Verhältnisses (SNR) des SilVIR-Detektors ist nur eine minimale Bildmittelung oder -akkumulation erforderlich, um qualitativ hochwertige Ergebnisse zu erzielen.

Live-Bildgebung eines akuten Schnupperknollen-Schnitts, der GCaMP6f exprimiert und mit SeeDB-Live geklärt wurde. Das Bild wurde mit einem LUPLAPO25XS-Objektiv in einer Tiefe von 70 µm unter der Oberfläche aufgenommen. Bild mit freundlicher Genehmigung von: Dr. Shigenori Inagaki und Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4

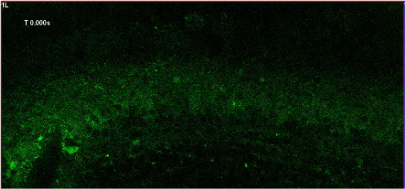

Live-Aufnahme eines frischen Schnitts aus dem Riechkolben, der GCaMP6f exprimiert und mit SeeDB-Live geklärt wurde. Das Bild wurde mit einem LUPLAPO25XS-Objektiv in einer Tiefe von 120 µm unter der Oberfläche aufgenommen. Probe mit freundlicher Genehmigung von: Dr. Shigenori Inagaki, Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4

Live-Aufnahme eines frischen Schnitts aus dem Riechkolben, der GCaMP6f exprimiert und mit SeeDB-Live geklärt wurde. Das Bild wurde mit einem LUPLAPO25XS-Objektiv in einer Tiefe von 200 µm unter der Oberfläche aufgenommen. Probe mit freundlicher Genehmigung von: Dr. Shigenori Inagaki, Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4

Biologie in Bewegung – von Zellen bis zu Embryonen

Erleben Sie Biologie in Bewegung im Detail. Von FRAP bis zur Ablation – dank SilVIR-Quantitative-Detection und Fast-Scanning können Sie schwache Signale mit minimaler Mittelwertbildung erfassen und erzielen so ein hohes Signal-Rausch-Verhältnis bei Echtzeit-Bildraten.

In lebenden Proben ermöglicht eine präzise Stimulation wiederholbare, gezielte Eingriffe, sodass Sie Reparaturprozesse, Zellmigration und Signalwege im Zeitverlauf verfolgen können. Ein großer linearer Dynamikbereich beugt einer Sättigung vor und sorgt dafür, dass die Zeitrafferaufnahmen für die Analyse bereit sind.

Time-lapse sequence in a living zebrafish embryo.

Zeitrafferaufnahmen eines lebenden Zebrafischembryos, die die Reparaturreaktion nach einer lokalisierten Multiphotonen-Ablation von Mikrotubuli (grün) zeigen. Probe mit freundlicher Genehmigung von: Dr. Soraya Villaseca, Abteilung für Physiologie, Entwicklung und Neurowissenschaften, Universität Cambridge.

Soraya Villaseca, PhD.

„Was die Bildqualität angeht, habe ich so etwas noch nie zuvor gesehen.“

Dr. Soraya Villaseca
Fachbereich für Physiologie, Entwicklung und Neurowissenschaften, Universität Cambridge

Unübertroffene Einfachheit

Durchgängige Einfachheit mit der FLUOVIEW Smart™-Software

Inspiriert von echten Forschern, die sich den Herausforderungen der Wissenschaft stellen, revolutioniert das FV5000 die konfokale Bildgebung und macht sie intelligenter und schneller.

  • Die „Smart Sample Search“-Funktion lokalisiert Ihre Probe schnell in XY- und Z-Richtung
  • Die „Smart Auto Laser Power Adjustment“-Funktion nutzt KI, um das Signal-Rausch-Verhältnis über alle Leistungsstufen hinweg zu optimieren
  • Die intuitive Benutzeroberfläche ermöglicht die Aufnahme komplexer mehrdimensionaler Bilder mit nur wenigen Klicks

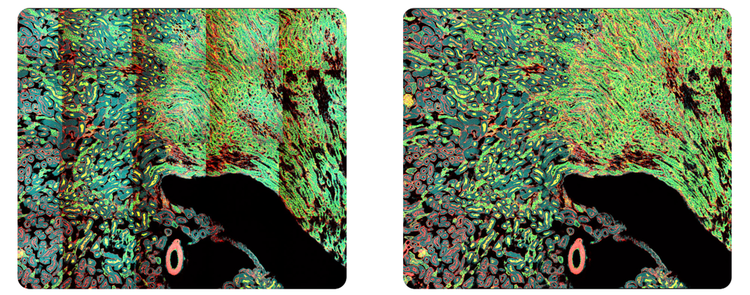

  • Die „Intelligent Shading Correction“ erstellt automatisch nahtlose, hochwertige zusammengesetzte Bilder

Hinweis: FLUOVIEW Smart ist für invertierte FV5000-Konfigurationen verfügbar. FLUOVIEW Smart ist nicht kompatibel mit Gantry-, Upright- oder MPE-Konfigurationen.

Erfahren Sie mehr darüber, wie Evident die konfokale Mikroskopie mit den intuitiven, KI-gestützten Arbeitsabläufen von FLUOVIEW Smart revolutioniert.

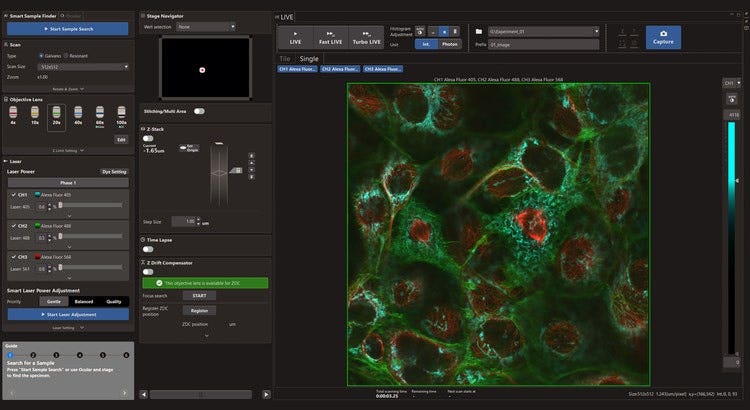

FLUOVIEW Smart software interface.

Intelligente Einfachheit in der Praxis

Automatische Anpassung des Korrekturkragens

Die integrierte TruResolution™-Technologie des FV5000 vereinfacht eine der mühsamsten Ausrichtungsaufgaben in der Mikroskopie: die Einstellung des Objektivkragens. Mit einem einzigen Klick ermittelt das System automatisch die optimale Kragenposition für Ihre Probe und macht manuelles Ausprobieren überflüssig.

Bei dicken Proben nimmt TruResolution während der XYZ-Scans eine dynamische Feineinstellung des Korrigierrings vor, um eine gleichbleibende Bildschärfe über das gesamte Volumen hinweg zu gewährleisten. Die Technologie ist mit vielen Standardobjektiven kompatibel und liefert einheitliche Bildschärfe bei unterschiedlichen Proben und Aufnahmebedingungen.

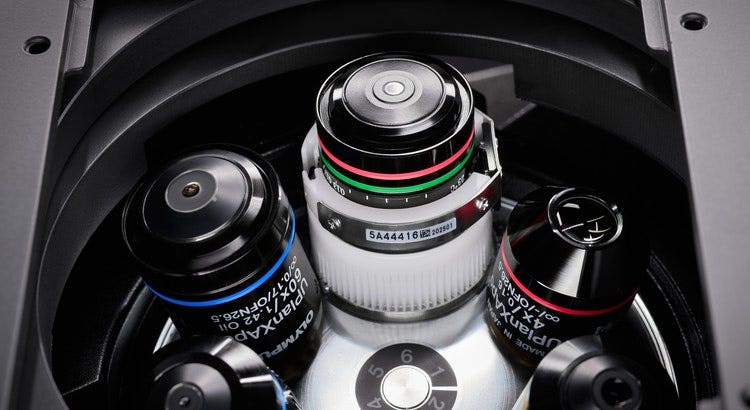

TruResolution automated correction collar.

Die TruResolution-Technologie automatisiert die Einstellung des Korrekturkragens. Sie nimmt eine Feinabstimmung der Objektiveinstellungen vor, um sphärische Aberrationen durch Deckgläser und Heterogenitäten der Probe in der Tiefe zu minimieren, und bietet dabei eine breite Objektivkompatibilität.

Comparison images without the TruResolution auto correction collar (left) and with the collar (right).

Links: Ohne automatischen Korrekturkragen. Rechts: Mit automatischem Korrekturkragen. Die automatische Einstellung des Korrekturkragens liefert schärfere, detailreichere Bilder.

Bildsegmentierung auf Basis von Deep Learning

Über herkömmliche Schwellenwerte hinaus

Herkömmliche, auf der Intensität basierende Schwellenwertverfahren können langsam, inkonsistent und äußerst empfindlich gegenüber Probenbedingungen sein.

Die TruAI-Bildsegmentierung nutzt Deep Learning, um subtile Muster und schwache Signale zu erkennen, die herkömmlichen Methoden entgehen, und ermöglicht so eine genaue, reproduzierbare Segmentierung schwach markierter Strukturen und komplexer Gewebe.

Unterscheiden Sie Zellen eindeutig – und finden Sie schnell Antworten.

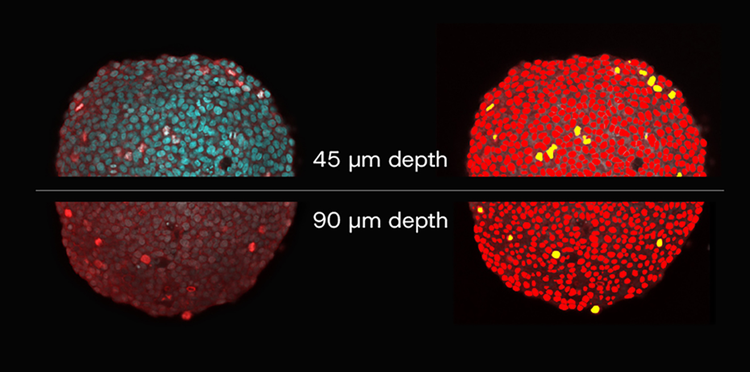

Spheroid imaging and analysis with TruAI. Left: Without TruAI. Right: With TruAI.

Sphäroid-Bildgebung und -Analyse mit TruAI. Links: Ohne TruAI. Rechts: Mit TruAI. TruAI segmentiert und klassifiziert Zellen (Bilder rechts), selbst bei großen Eindringtiefen, wenn das DAPI-Signal der Zellkerne aufgrund von Streuung schwächer wird.

Zuverlässigkeit und Flexibilität

Entwickelt für langfristige Präzision, gebaut für Langlebigkeit

Das FV5000 wurde für langfristige Präzision und Anpassungsfähigkeit entwickelt und bietet die Zuverlässigkeit und Flexibilität, die Ihre wissenschaftliche Arbeit erfordert. Konfigurieren Sie Ihr System für die aktuellen Anforderungen und erweitern Sie es mühelos, während sich Ihre Forschung weiterentwickelt.

Fügen Sie im Zuge fortschreitender Arbeitsabläufe Detektoren, Kameras oder Laser hinzu oder rüsten Sie mit dem MPE-Modul auf Multiphotonen-Bildgebung um, wodurch die Erfassung von Einzel- und Multiphotonen sowie die Erzeugung der zweiten und dritten Harmonischen ermöglicht wird. Intelligente Hardware und Software überwachen und optimieren kontinuierlich die Bildgebungsleistung und gewährleisten so konsistente, reproduzierbare Ergebnisse. Und dank des globalen Service- und Supportnetzwerks von Evident ist jedes System darauf ausgelegt, dauerhaftes Vertrauen und hohe Verfügbarkeit zu gewährleisten.

Auf Reproduzierbarkeit ausgelegt

Das FV5000 gewährleistet Messgenauigkeit durch aktive Systemüberwachung. Der Laser Power Monitor (LPM) sorgt für eine gleichbleibende Laserleistung über alle Sitzungen hinweg, sodass verschiedene Anwender Bilder unter identischen Bedingungen aufnehmen können – selbst wenn zwischen den Aufnahmen Tage oder Wochen liegen. Diese Stabilität unterstützt die für quantitative und Längsschnittstudien erforderliche Reproduzierbarkeit.

Um die Leistung zusätzlich zu sichern, bewertet der Microscope Performance Monitor (MPM) automatisch die Systemempfindlichkeit und die Konsistenz der Bildgebung. Er erkennt Abweichungen frühzeitig, hilft Forschern dabei, das Vertrauen in ihre Ergebnisse zu wahren, und stellt sicher, dass jeder Datensatz die tatsächlichen Versuchsbedingungen widerspiegelt.

Lesen Sie das Whitepaper

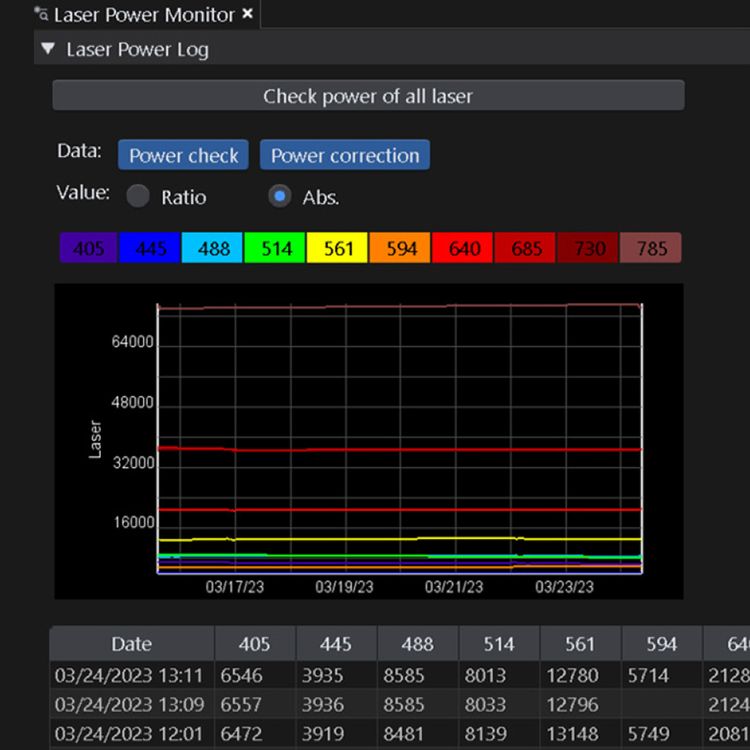

The FV5000 microscope’s Laser Power Monitor.

Mehr Farben und mehr Informationen

Erfassen Sie mehr Farben und gewinnen Sie mehr Informationen aus jedem Bild – dank der verbesserten Multiplexing-Fähigkeiten des FV5000. Die aktualisierte TruSpectral™-Technologie ermöglicht in Kombination mit dem hochempfindlichen SilVIR-Detektor die gleichzeitige Erfassung von bis zu sechs Kanälen, die mit einer Auswahl an Breitband- und rotverschobenen Detektoren konfiguriert werden können, um ein breiteres Spektrum an Fluorochromen abzudecken.

Diese Konfiguration unterstützt eine flexible Versuchsplanung und trägt dazu bei, Autofluoreszenz und Lichtschäden bei der Live-Zell-Bildgebung zu reduzieren. Modulare Laserkombinatoren ermöglichen die Integration von bis zu 10 Laserlinien mit Wellenlängen von 405 bis 785 nm, die parallel betrieben werden können.

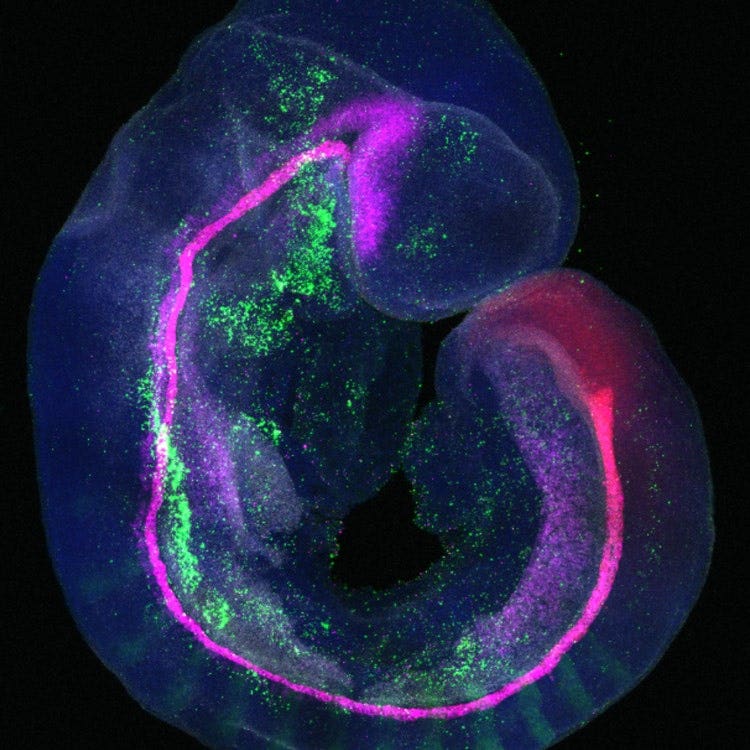

High-resolution five-channel confocal image of an embryo

Hochauflösendes Fünf-Kanal-Konfokalmikroskopiebild eines Embryos, aufgenommen unter Verwendung von DAPI sowie Alexa Fluor 488, 568, 647 und 750, das detaillierte Strukturen über mehrere Fluoreszenzspektren hinweg zeigt.

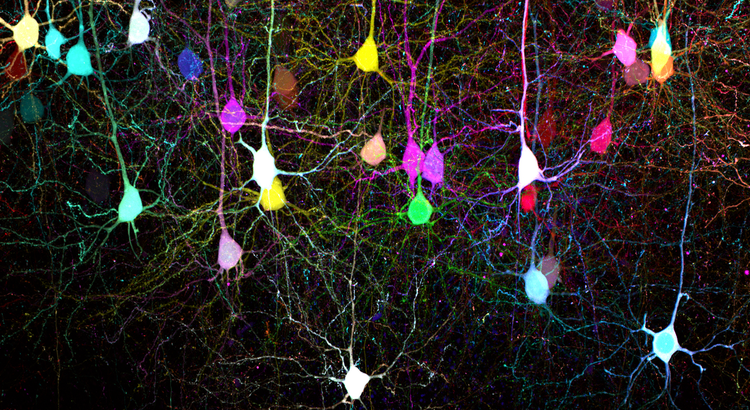

Mouse brain slice expressing 7-color Tetbow cleared with SeeDB2.

Maushirnschnitt, der 7-farbiges Tetbow exprimiert und mit SeeDB2 geklärt wurde (in-utero-Elektroporation). Probe mit freundlicher Genehmigung von: Dr. Satoshi Fujimoto und Dr. Takeshi Imai, Graduiertenfakultät für Medizinische Wissenschaften, Universität Kyushu.

Konfigurationen

Für heute gebaut. Für die Zukunft konzipiert

Der FV5000 ist so konzipiert, dass er mit Ihrer wissenschaftlichen Arbeit mitwächst. Unser SilVIR-RAY-Detektor der nächsten Generation ist ein modulares 1–4-Kanal-Upgrade und dient gleichzeitig als Standard-Konfokaldetektor, wenn keine Superauflösung erforderlich ist. Der gleiche Vorteil des SilVIR-Detektors, der Ihre Superauflösungsarbeiten unterstützt, kommt auch bei jedem konfokalen und Multiphotonen-Experiment auf der Plattform zum Tragen.

Erweitern Sie das System, wenn Ihre Forschung es erfordert

Fügen Sie Detektoren, Kameras oder Laser hinzu, wenn sich Ihre Arbeitsabläufe weiterentwickeln, oder rüsten Sie mit dem MPE-Modul auf Multiphotonen-Bildgebung um, wodurch die Erfassung von Einzel- und Multiphotonen sowie die Erzeugung der zweiten und dritten Harmonischen ermöglicht wird.

Die FV5000-Plattform unterstützt eine umfassende Palette an Konfigurationen, die auf Ihre Forschung zugeschnitten sind – von IX85-Inversionssystemen für die Hochgeschwindigkeits-Live-Zell-Bildgebung über Aufrechtsysteme für die allgemeine Bildgebung oder Elektrophysiologie bis hin zu Gantry-Aufbauten für große oder unregelmäßig geformte Proben. Für die Bildgebung in größeren Tiefen ermöglicht die MPE-Konfiguration Untersuchungen an Kleintieren und dickem Gewebe, einschließlich großformatiger und für Organoide optimierter 3D-Konstruktionen. Konfokale und Multiphotonen-Modi lassen sich in einem einzigen System kombinieren und bieten Forschern damit unübertroffene Vielseitigkeit auf einer einzigen Plattform.

Konfokal

Aufrechtes System

Für die Bildgebung von Proben auf Glasobjektträgern

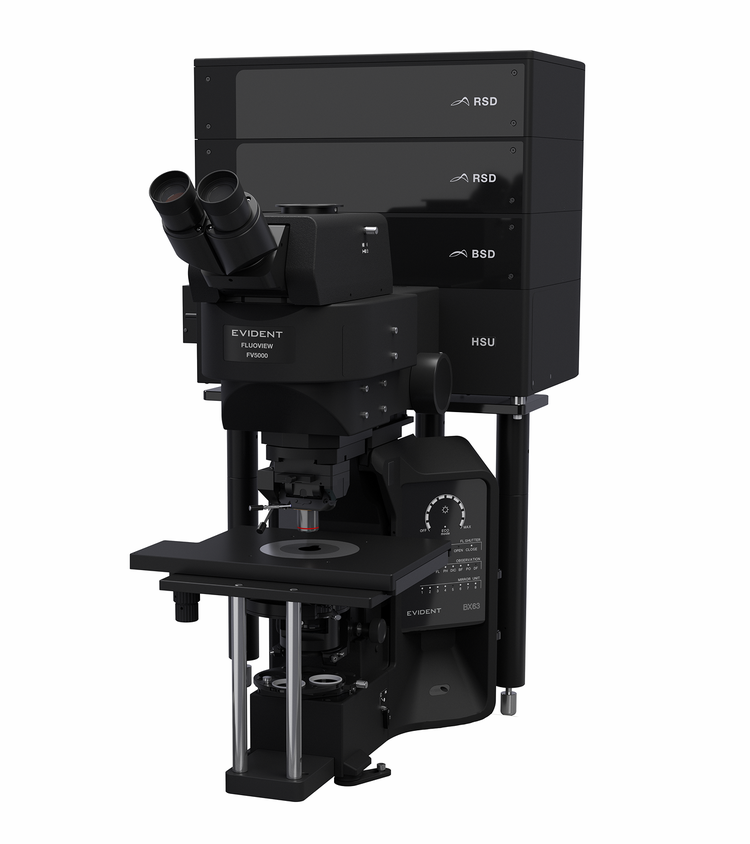

Aufrechtes System

Für die Elektrophysiologie

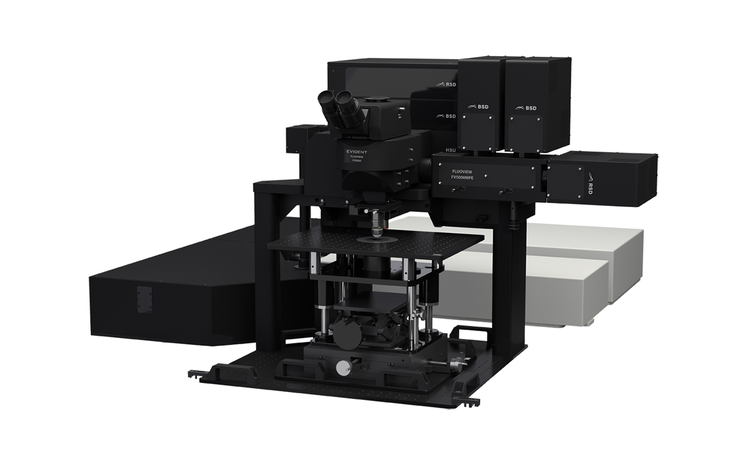

Gantry-System

Für In-vivo-Beobachtungen, die maximalen Platzbedarf erfordern

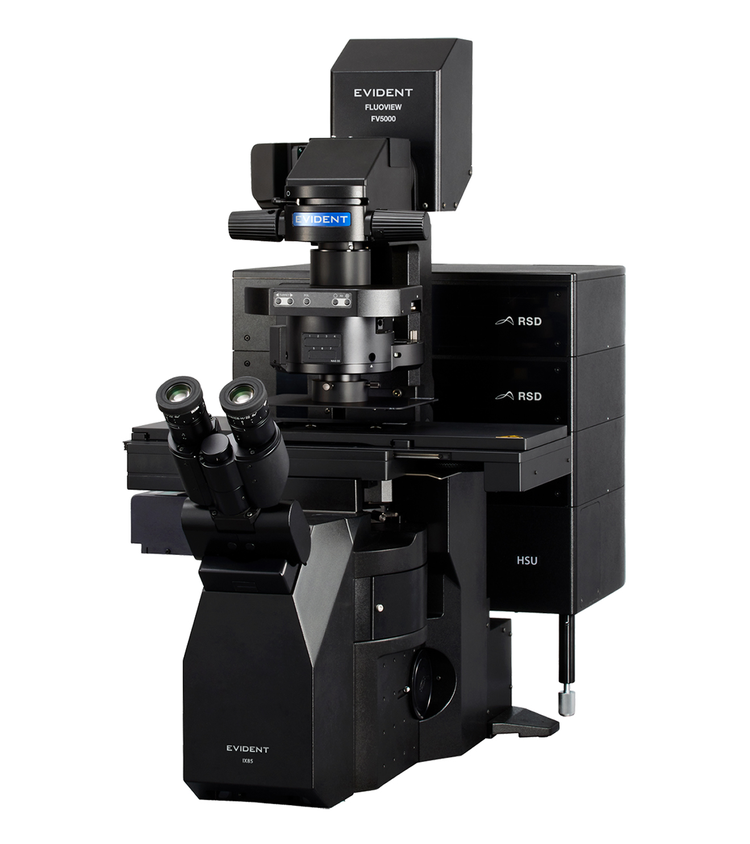

Invertiertes System

Zur Beobachtung von Gewebekulturen, 3D-Kulturen und Zellkulturen (Sphäroide)

Multiphoton

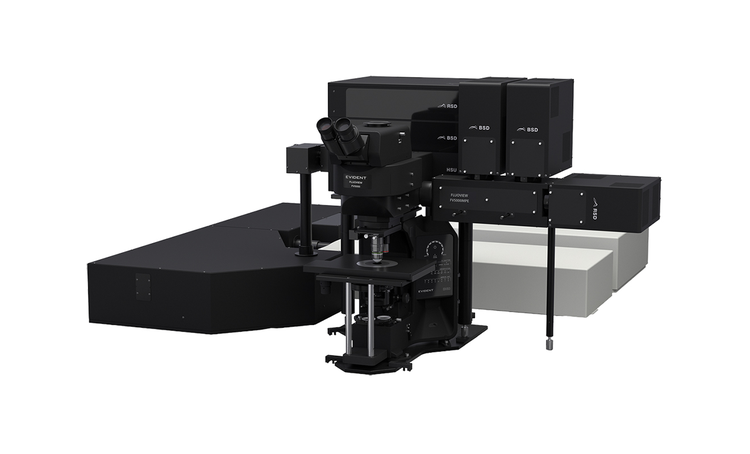

Aufrechtes System

Ein großer Fokusweg ermöglicht die Untersuchung einer Vielzahl von Proben, von Gewebeschnitten bis hin zu lebenden Mäusen und anderen Kleintieren.

Portalsystem

Der Rahmen bietet einen großzügigen Arbeitsraum unterhalb des Objektivs, was die Positionierung der Versuchsgeräte erleichtert

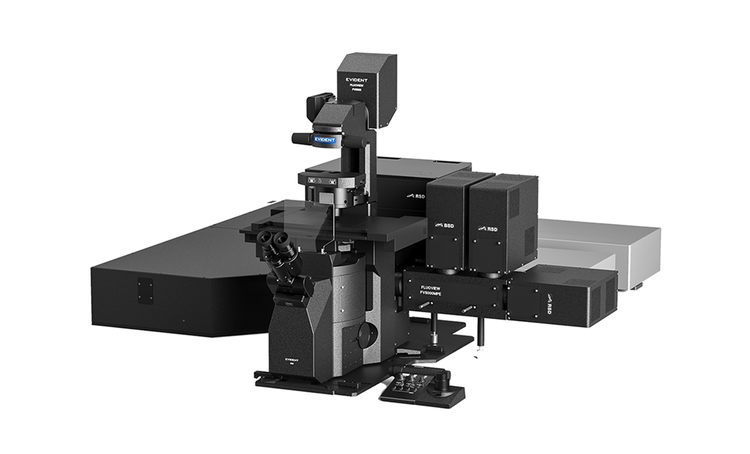

Invertiertes System

Der Rahmen ermöglicht die Beobachtung von 3D-Kulturen und multizellulären Clustern, die mit einem aufrechten Rahmen nur schwer abzubilden sind.

Erfahren Siemehr über das FV5000MPE für Multiphotonen-Anwendungen.

Objektive der Weltklasse für die Bildgebung

Neben unseren preisgekrönten X Line™-Objektiven bietet Evident ein umfangreiches Sortiment an A Line™-Objektiven, die allen Forschungsanforderungen gerecht werden und die Leistungsfähigkeit Ihres Konfokalsystems noch weiter steigern.

Nutzen Sie unseren Objektiv-Finder, um das ideale Objektiv für Ihre Anwendung zu finden.

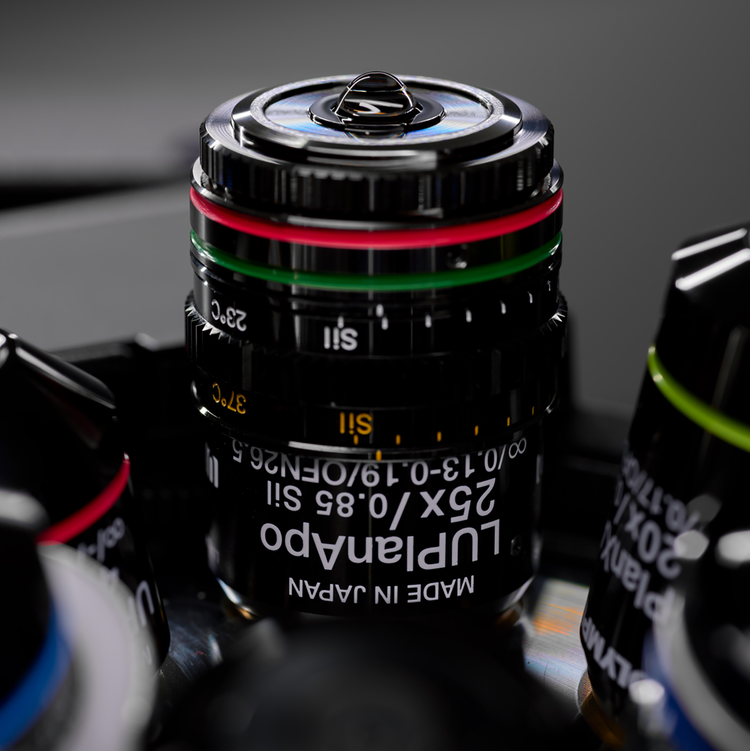

Evident’s silicone gel pad objective lens

„Das Gel-Objektiv ist mein absoluter Favorit. Bildqualität, Aufnahmegeschwindigkeit und auch die Empfindlichkeit waren durchweg sehr beeindruckend.“

Emma Steijvers, MSc, MPhil
AROS-Labor, Fachbereich für Physiologie, Entwicklungsbiologie und Neurowissenschaften, Universität Cambridge

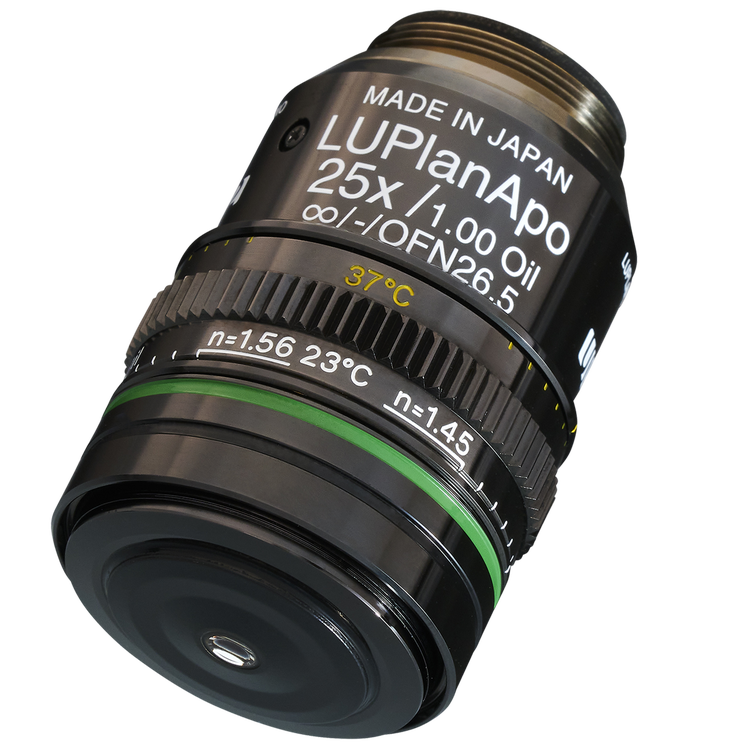

Neues Ölimmersionsobjektiv

Mit unserem neuen Ölimmersionsobjektiv mit großem Arbeitsabstand können Sie Details tief im Inneren von geklärten Proben erkennen. 25X / NA 1.0

  • 25-fach / NA 1,0
  • Arbeitsabstand: 1 mm
  • Immersionsmedium: Öl
  • Geeignet für Proben mit hohem Brechungsindex: 1,45–1,56 (Rapiclear, BABB usw.)
  • APO – chromatisch aberrationskorrigiert
oil immersion objective.

Mit Ethylcinnamat geklärtes Mausembryo-Gesamtpräparat, markiert mit Alexa Fluor 405, 488 und 568. Aufgenommen im konfokalen Modus (170 Kacheln in XY, 700 Mikrometer Tiefe) mit einem 25-fachen Ölimmersionsobjektiv (1 mm Arbeitsabstand). Probe mit freundlicher Genehmigung von: Dr. Emma Siragher, Hanna-Gruppe, Abteilung für Physiologie, Entwicklung und Neurowissenschaften, Universität Cambridge.

Scientists performing high-end life science research.

Die Zukunft der High-End-Bildgebungsforschung vorantreiben

Der FV5000 vereint Präzisionstechnik mit intelligenter Automatisierung, um jedem Anwender – von zentralen Einrichtungen bis hin zu einzelnen Forschern – zuverlässige, reproduzierbare Ergebnisse zu liefern.

  • Zentrale Einrichtungen: Langfristige Stabilität durch SilVIR-Detektoren, automatisierte Kalibrierung und ein modulares, zukunftsfähiges Design, das Ausfallzeiten minimiert und die Verwaltung vereinfacht.
  • Forschungsleiter: Quantitative Daten in Publikationsqualität durch Detektion auf Photonenebene und automatisierte Arbeitsabläufe, die neue Erkenntnisse beschleunigen.
  • Einzelanwender: Intuitive Bedienung, schnelle Inbetriebnahme und integrierte Leistungsüberwachung gewährleisten eine zuverlässige Bildgebung vom ersten Tag an.

Service

Support und Service, auf die Sie sich verlassen können

Wenn es um den Schutz Ihrer Investition und die Integrität Ihrer Forschung geht, stehen Ihre Bedürfnisse an erster Stelle. Wir stehen hinter unseren Produkten und verpflichten uns zu schnellem Service und technischem Support, um Sie beim Erreichen Ihrer Ziele zu unterstützen.

Unsere FV5000-Servicepläne* sind in drei praktischen Stufen erhältlich – „Maintenance“, „Protection“ und „Performance Plus“ – und umfassen vorrangigen Support zur Minimierung von Ausfallzeiten, regelmäßige planmäßige Wartung, um Ihre Geräte in einem optimalen Zustand zu halten, vorhersehbare Reparaturkosten zur Vermeidung ungeplanter Ausgaben sowie direkte, effiziente Lösungen, wenn Sie diese am dringendsten benötigen.

*Es können regionale Unterschiede bei den Serviceangeboten bestehen.

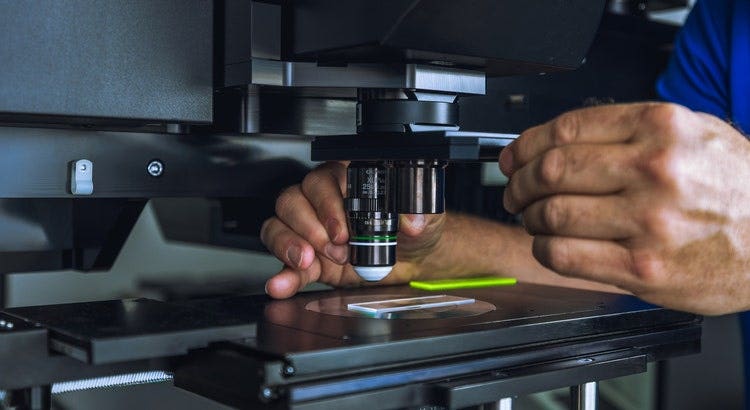

Evident service and support for microscopy and imaging solutions

FV5000-Servicepläne

Wartung
Protection
Performance Plus
Prioritärer Fernsupport
✓
✓
✓
Vorbeugende Wartung
✓
✓
✓
Reparaturleistung (Ersatzteile, Arbeitskosten, Anfahrt)
10 % Rabatt
✓
✓
Schnelle Reaktion vor Ort
-
-
✓

Technische Daten

FV5000 / FV5000MPE – Kombinierte technische Daten

SPECIFICATIONS FV5000 / FV5000MPE FV5000-RS / FV5000MPE-RS
Scanner Galvanometer-Scanner 64 × 64 – 8192 × 8192 Pixel, 0,2 µs/Pixel – 1000 µs/Pixel
Resonanzscanner k. A. 512 × 512 Pixel, 1024 × 1024 Pixel, 2048 × 2048 Pixel
Feldnummer 20
Spektraldetektor für konfokale
(SilVIR-B und SilVIR-R)
Detektor SilVIR-Detektor (gekühlter SiPM, Breitbandtyp; SilVIR-B/Rotverschiebungstyp; SilVIR-R)
Maximale Kanalanzahl Sechs Kanäle1
Spektralverfahren VPH, nachweisbarer Wellenlängenbereich: 400–900 nm

Superauflösender Detektor für konfokale

(SilVIR-RAY)

Detektor SilVIR-RAY-Detektor (arraybasierter, gekühlter SiPM)
Maximale Kanalanzahl Vier Kanäle1
Räumliche Auflösung

120 nm lateral, 300 nm axial mit dem TruSight SR2-Algorithmus

80 nm lateral3 , 200 nm axial4 mit TruSight-Dekonvolution

CW-Laser für die konfokale Mikroskopie VIS-Laser 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
NIR-Laser 685 nm, 730 nm, 785 nm
Laserleistungsmonitor Integriert
Bild Photonenzählung mit hohem Dynamikbereich (1 G cps), 16 Bit
M PE-spezifische Spezifikationen
FV5000MPE/FV5000MPE-RS

Nicht-abgetasteter Detektor

(SilVIR-B und SilVIR-R)

Detektor SilVIR-Detektor (gekühlter SiPM, Breitbandtyp; SilVIR-B/Rotverschiebungstyp; SilVIR-R)
Maximale Kanalanzahl Sechs Kanäle1
IR-Pulslaser Abstimmbarer Laser

Ein-Laser-System, System mit zwei Laserlinien, Zwei-Laser-System

Anregungswellenlänge: 690–1300 nm

Vierachsige automatische Ausrichtung, automatischer Strahlaufweiter

Einwellenlängen-Laser mit Faserverzweigung 920 nm, 1064 nm

1 Es können Kombinationsbeschränkungen gelten. Bitte wenden Sie sich für weitere Informationen an Ihren lokalen Evident-Vertreter.
2 Auslegungswert basierend auf der erwarteten FWHM von 23-nm-Perlen bei 488 nm.
3 Gemessene laterale FWHM von 23-nm-Beads bei 488 nm.
4 Gemessene axiale FWHM von 100-nm-Beads bei 488 nm.

Ressourcen

Anwendungshinweise

Anleitung

White Papers

Insights

Videos

Produktressourcen
