Digitalmikroskop DSX2000
Das vollmotorisierte digitale Mikroskop DSX2000 vereinfacht Aufgaben, steigert die Produktivität und rationalisiert die Arbeit von Forschern und QC-Laborfachleuten mit intelligenten Tools, All-in-One-Bildgebung und einer anpassbaren Benutzeroberfläche. Ermöglichen Sie Ihrem Team, schnelle, präzise Ergebnisse zu erzielen und außergewöhnliche Bilder mit einer Auflösung über 4K aufzunehmen.

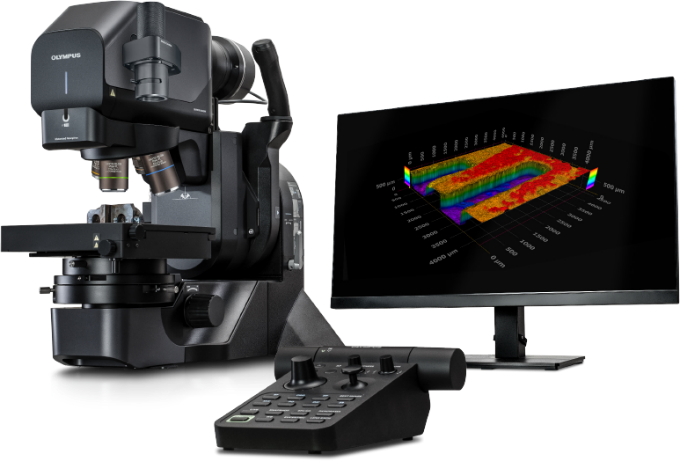

DSX2000 Digitalmikroskop
DSX2000 Digitalmikroskop

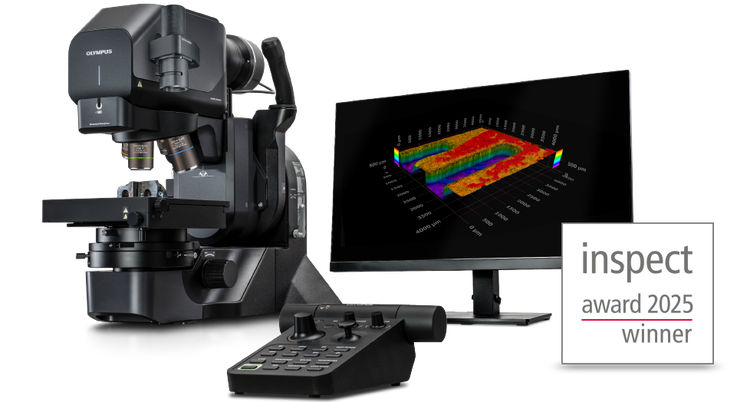

Präzision leicht gemacht
Die preisgekrönte DSX2000 Digitalmikroskop-Serie vereinfacht Aufgaben, steigert die Produktivität und optimiert die Arbeit von Wissenschaftlern und QC-Laborpersonal. Mit intelligenten Tools, All-in-One-Imaging und einer anpassbaren Benutzeroberfläche passt sich das DSX2000 System an Ihre Anforderungen an. Das Mikroskop der DSX2000 Serie mit PRECiV Software ermöglicht schnelle und präzise Ergebnisse zu erzielen und hervorragende Bilder in 4K-Auflösung und mehr aufzunehmen. Es bietet eine intuitive und nahtlose Erfahrung, sodass Anwender aller Qualifikationsstufen es mit Leichtigkeit und Zuverlässigkeit bedienen können.
Wählen Sie Ihr Modell
Die digitale Mikroskopserie DSX2000 bietet motorisierte, universale oder Standard-Zoomeinheiten, damit Sie das System exakt an Ihre Bildgebungs- und Arbeitsabläufe anpassen können. Ganz gleich, ob Ihr Team volle Automatisierung, erweiterte Funktionen oder nur Grundfunktionen benötigt, die DSX2000-Serie erfüllt Ihre Anforderungen.

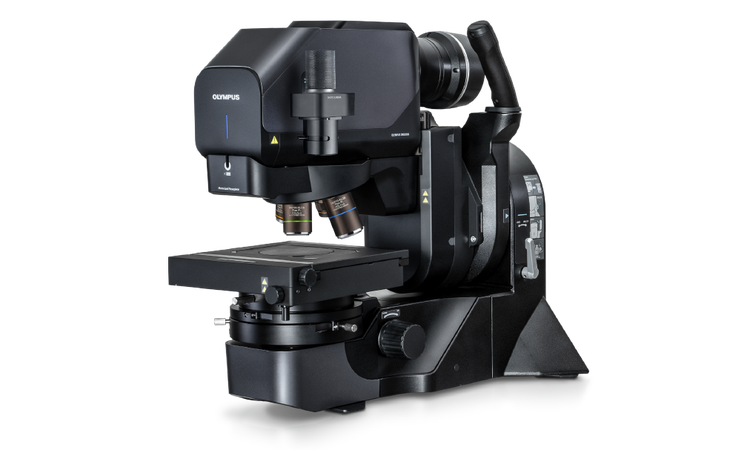

Vollständig motorisiert DSX2000 MZH
Dank der vollständigen Motorisierung werden Aufgaben erleichtert und die Produktivität gesteigert, sodass Ihr Team Herausforderungen problemlos meistern kann. Die motorisierte Zoomeinheit mit automatisch drehbarem Objektivrevolver unterstützt bis zu vier Objektive für einen mühelosen Vergrößerungswechsel und nahtlose Makro- bis Mikro-Prüfungen. Dieses Modell eignet sich für hochauflösende Beobachtungen und Prüfanwendungen, die effiziente Go/No-Go-Entscheidungen erfordern.

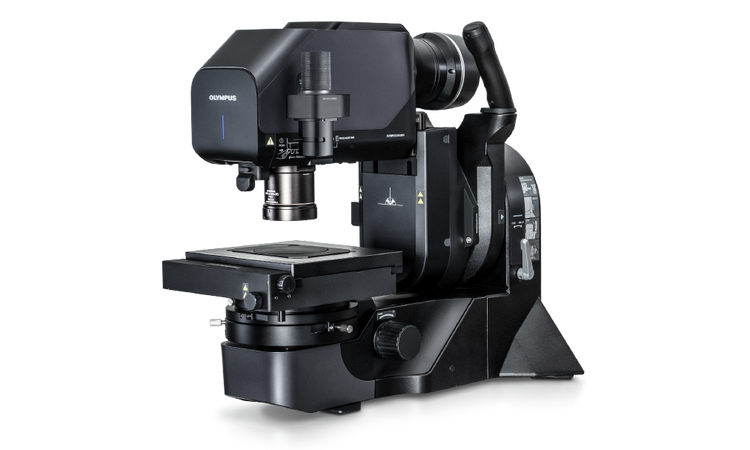

Vielseitiges All-in-One-Gerät DSX2000 UZH/SZH
Unsere Universal- und Standard-Zoomeinheiten ermöglichen nahtlose Makro-zu-Mikro-Prüfungen mit einem einzigen System. Der verschiebbare Objektivhalter unterstützt bis zu zwei Objektiv für einfache Vergrößerungswechsel. Diese Modelle bieten die Flexibilität, eine Vielzahl von Objektivtypen – einschließlich Optionen mit besonders langem Arbeitsabstand – zu nutzen und Proben aus unterschiedlichsten Winkeln zu betrachten.
All-in-one-Lösung
Vereinfachte Abläufe mit einer All-in-one-Lösung
Da die Digitalmikroskop der DSX2000 Serie auf einfache Weise zuverlässige Ergebnisse liefern, wird wertvolle Zeit gespart, um sich auf die wichtigsten Aufgaben zu konzentrieren. Anwender können mit minimaler Schulung schnell mit der Arbeit beginnen und gleichzeitig wird das Fehlerrisiko reduziert.

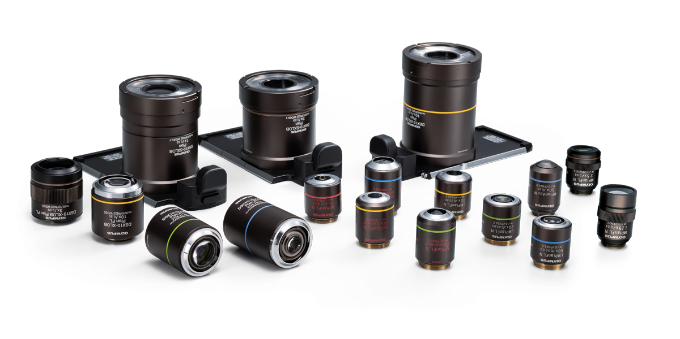

Betrachtung des kompletten Bildes
Das DSX2000 Mikroskop bietet einen großen Vergrößerungsbereich von 21X bis 7300X, sodass Makro- und Mikro-Prüfungen mit einem System durchgeführt werden können. Mit einer Auswahl von 20 Objektiven, darunter Optionen mit besonders großem Arbeitsabstand und hoher Auflösung, kann die Bildgebung problemlos an unterschiedliche Proben und Anwendungen angepasst werden.

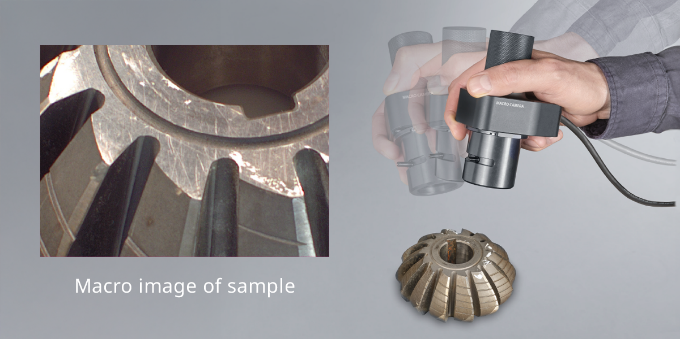

Schnelle, flexible Makro-Bildgebung
Mit der Makrokamera können Sie schnell Übersichtsbilder von Proben aufnehmen. Dieses flexible Zubehörteil kann abgenommen und in der Hand gehalten werden, um große Proben darzustellen, die nicht auf dem Mikroskoptisch positioniert werden können. Das Umschalten auf die Makrokamera-Ansicht in der Software ist einfach und erleichtert den Wechsel zwischen Mikro- und Makro-Bildgebung. Erstellen Sie umfassende Berichte mit der erforderlichen Übersicht und vergrößerten Bildern schneller.
Schneller und einfacher Objektivwechsel
Die leicht austauschbaren Objektive und anpassbaren Einstellungen in einem ergonomischen System ermöglichen schnelleres Arbeiten bei gleichbleibendem Komfort. Die leicht austauschbaren Objektive und anpassbaren Einstellungen in einem ergonomischen System ermöglichen schnelleres Arbeiten bei gleichbleibendem Komfort.

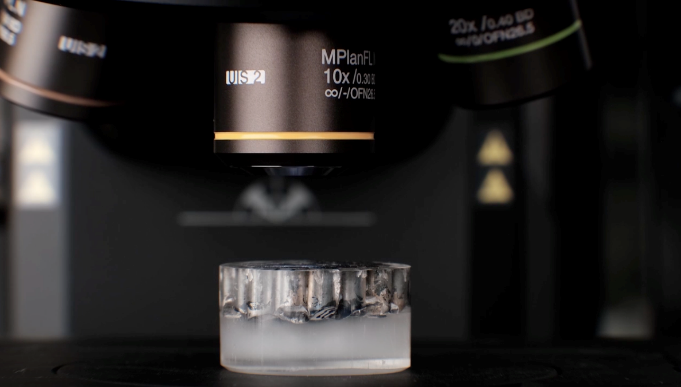

Automatisches Wechseln
Bei Systemen mit motorisierter Zoomeinheit können Sie den automatischen Objektivrevolver bequem über die Konsole oder Ihren Computer steuern – für mühelose Vergrößerungswechsel.

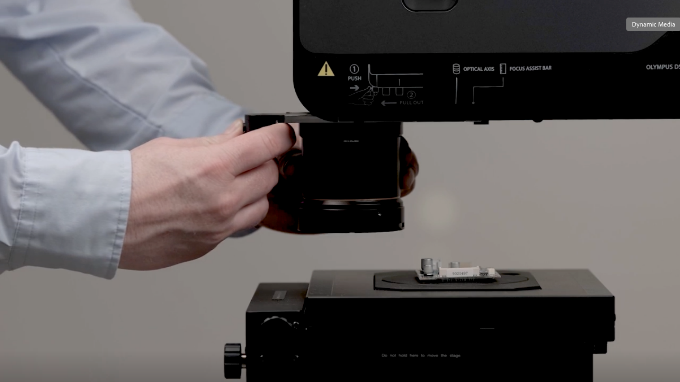

Wechsel mit Schieberegler
Systeme mit Standard- oder Universal-Zoomeinheiten ermöglichen ebenfalls nahtlose Vergrößerungswechsel über den verschiebbaren Objektivhalter, an dem bis zu zwei Objektive gleichzeitig angebracht werden können. Wechseln Sie die Vergrößerung einfach durch Verschieben der Objektive – für schnelle Bildgebung vom Makro- bis in den Mikro-Bereich. Dieses System erleichtert auch den Objektivwechsel und bietet Flexibilität für unterschiedlichste Inspektionsanforderungen.

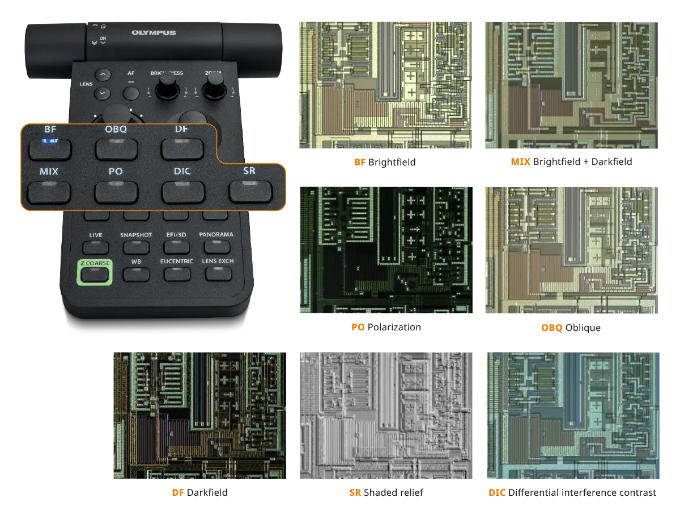

Essentielles erkennen – mit nur einem Klick
Das DSX2000 Mikroskop bietet sieben verschiedene Beobachtungsmethoden auf Knopfdruck. Finden Sie optimale Betrachtungsbedingungen mit Hellfeld (HF), Schrägbeleuchtung (OBQ), Dunkelfeld (DF), MIX (HF + DF), Polarisation (PO), differentiellem Interferenzkontrast* (DIC) oder dem einzigartigen schattierten Relief (SR).
*Nicht mit SZH-Modell verfügbar.

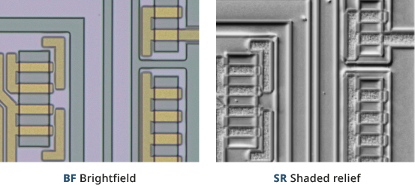

Erkennung von Fehlern in Echtzeit
Erkennen Sie ultrafeine, schwer sichtbare Defekte in Echtzeit – ganz ohne Nachbearbeitungszeit. Bewegen Sie den Objekttisch und scannen Sie Ihre Probe nahtlos, während schattierte Reliefbilder sofort angezeigt werden – für schnelle und gründliche Inspektionen.

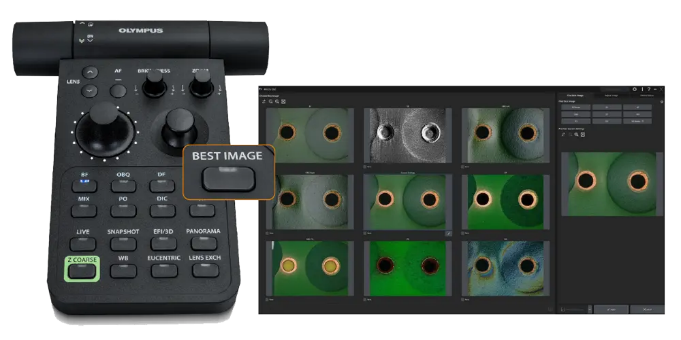

Bestes Bild schnell finden
Die Best-Image-Funktion identifiziert mit einem Klick den besten Bildgebungsmodus, um das darzustellen, was erkannt werden soll.
Links: Geformtes Kunststofferzeugnis, aufgenommen mit Durchlicht mit Polarisationsmodul SZX2-CPO.
Rechts: Fasern, aufgenommen mit Durchlicht mit Dunkelfeldmodul SZX2-CDF.
Beleuchtung je nach Anforderungen
Beobachten Sie innere Details in transparenten, halbtransparenten oder dünnen Proben mit einer Vielzahl von Durchlicht- und Kontrast-Optionen. Wählen Sie einfach das passende Modul entsprechend der Art und dem Zweck der Probe aus.

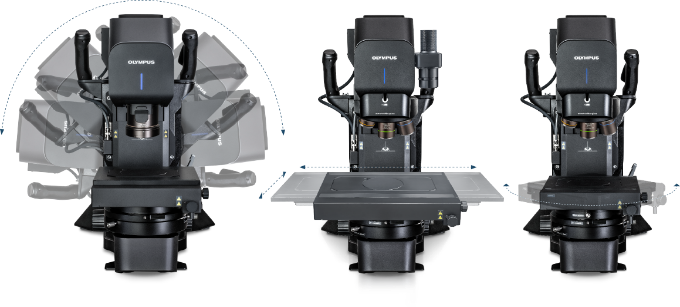

Anpassbare Positionierung der Proben
Der erweiterbare Objekttisch (bis zu 200 × 100 mm) eignet sich für mehrere oder große Proben, während das schwenkbare Stativ und der drehbare Tisch die Positionierung der Probe unter den besten Betrachtungsbedingungen ermöglicht.
Intelligente Software
Intelligenter arbeiten
Das DSX2000 Mikroskop in Kombination mit der PRECiV Bildanalysesoftware maximiert die Effizienz. Individuell anpassbare Workflows und KI-Funktionen KI-Funktionen des DSX2000 Digitalmikroskops ermöglichen intelligenter zu arbeiten und effizientere Methoden zu entdecken, um Routineprüfungen oder komplexe Analysen durchzuführen.
Angepasste Workflows für schnellere Abläufe
Im EZ-Modus werden nur die wichtigsten Funktionen in der Benutzeroberfläche angezeigt. In benutzerdefinierten Workflows kann die Anzahl verfügbarer Schaltflächen begrenzt werden, was die Konsistenz und Bedienerfreundlichkeit gewährleistet und gleichzeitig das Fehlerrisiko reduziert.

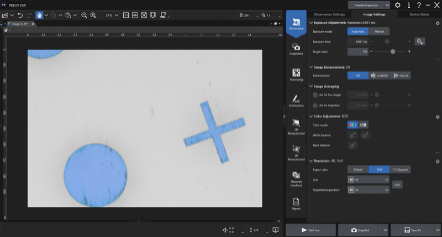

1. Workflow festlegen

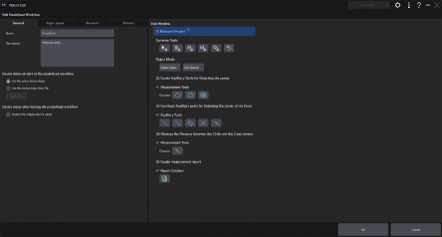

2. Symbole anordnen

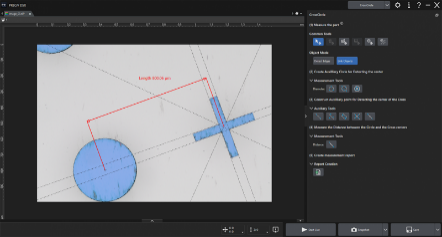

3. Workflow aktivieren
Gesteigerte Effizienz mit KI
Mit der PRECiV Software verfügt das DSX2000 Mikroskop über unsere einzigartige Live-KI. Mit diesem leistungsstarken Werkzeug lassen sich versteckte Details sofort erkennen und wichtige Merkmale auf Live- Bildern hervorheben, ohne dass eine zusätzliche Bearbeitung erforderlich ist. KI-gestützte Entscheidungsfindung entlastet Ihre Experten davon, Bilder doppelt überprüfen zu müssen.

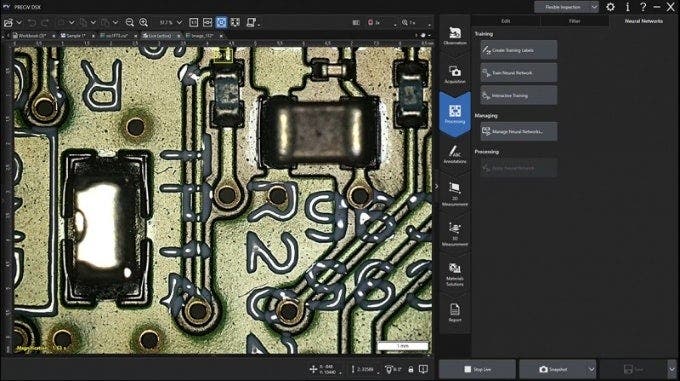

1. Live-Bild erstellen

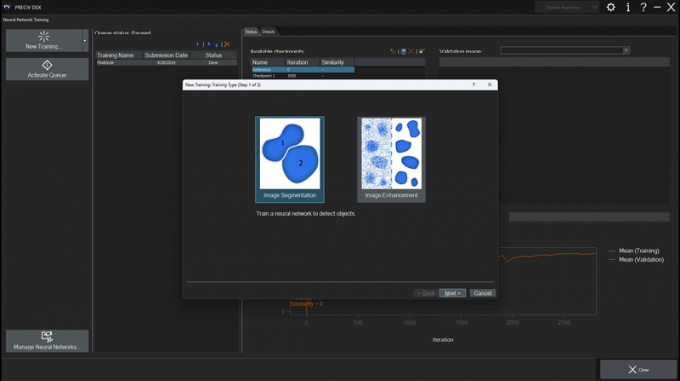

2. Training des neuronalen Netzes (5 Minuten)
3. Neuronales Netz auf das Live-Bild anwenden
Automatische Bildverbesserung
Unwesentliche Kratzer oder Störelemente, die wichtige Informationen verdecken oder von der KI fälschlicherweise gezählt werden könnten, werden dank der automatischen Bildverbesserung eliminiert.
Mikrostruktur von Stahl
Live-Kontrastverstärkung mit hervorgehobenen Korngrenzen
Automatische Objektunterscheidung
Durch die Bildsegmentierung kann die KI mit minimalem Training verschiedene Objekttypen in einer Probe identifizieren und zählen.

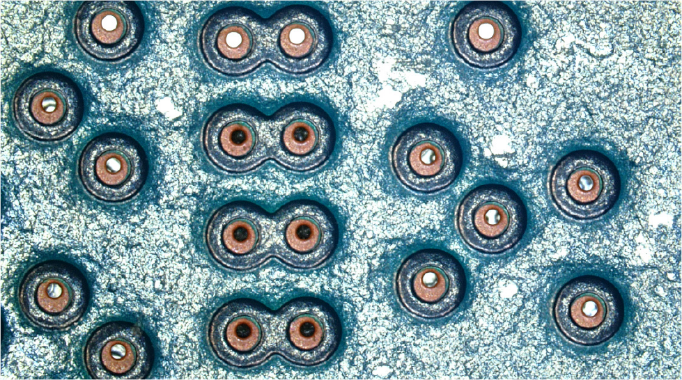

Montagebohrungen auf einer Leiterplatte.
Live-Erkennung von gefüllten und leeren Montagebohrungen.
Vereinfachte Aufgaben dank einheitlicher Software
Die PRECiV Software kann mit all unseren industriellen Mikroskopen eingesetzt werden, was eine zusammenhängende Analyseumgebung für digitale (DSX Serie) und konventionelle Mikroskope (BX und SZX Serie) ermöglicht. Greifen Sie auf Werkzeuge für 2D-/3D-Messungen, Bildverbesserung, Makroaufzeichnung, KI-gestützte Analyse und mehr zu.

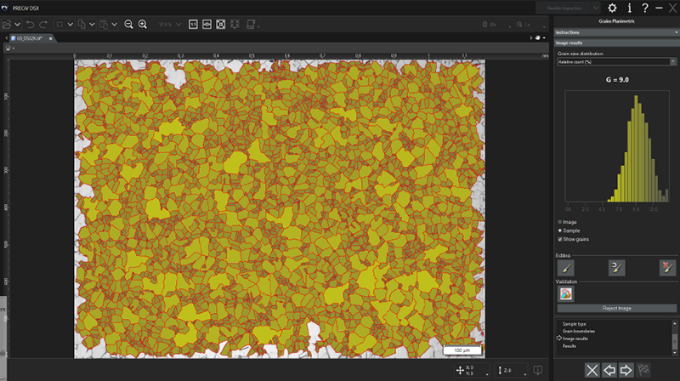

Konforme Messungen mit nur einigen Klicks
Vereinfachen Sie Routineaufgaben für Materialanalysen mit normkonformen und automatisierten Workflows. Wählen Sie aus Optionen für Korngrößenbestimmung, Gusseisenanalyse, Phasenanalyse, Bewertung nichtmetallischer Einschlüsse und mehr.
Nahtlose Netzwerk-Integration
Das DSX2000 Mikroskop lässt sich zur Einhaltung rechtlicher IT-Vorgaben und für eine schnelle Bildfreigabe problemlos mit dem Firmennetzwerk verbinden.

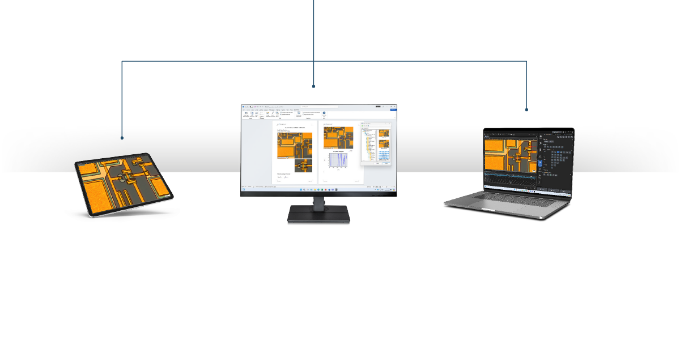

Maximierter Durchsatz
Die Bilder können auf jedem PC mit PRECiV Software analysiert werden. So kann das DSX2000 Mikroskop weiter für die Bilderfassung genutzt werden und der Arbeitsablauf wird effizienter.
Einfache Erstellung konformer Berichte
Das Plug-in für Microsoft 365 ermöglicht die Erstellung eigener Berichte in Microsoft Word, Excel oder PowerPoint.
Präzise Bildgebung
Zuverlässige Bilder und Messungen
Verlassen Sie sich auf Ihre Ergebnisse – das DSX2000 Digitalmikroskop liefert herausragende Bilder und präzise Messungen, die den hohen Anforderungen von Qualitätskontrolle, Fehleranalyse und Forschung und Entwicklung gerecht werden.

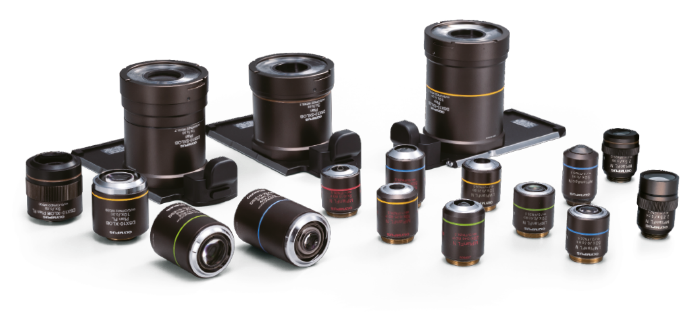

Flexible Optik
Evident kann auf eine Jahrhundert alte und innovationsreiche Geschichte zurückblicken und verfügt über ein fundiertes Fachwissen in der Präzisionsoptik. Unser umfangreiches Sortiment an speziellen Objektiven bietet einen großen Vergrößerungsbereich (21X–7300X) und einen ausreichenden Arbeitsabstand zur Untersuchung der Fehlerursache oder zur Durchführung einer routinemäßigen Qualitätskontrolle.

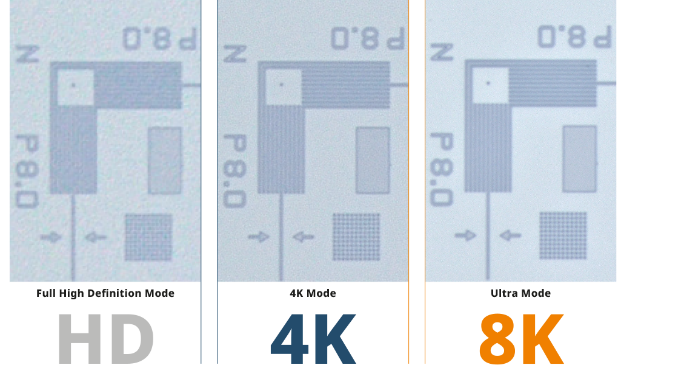

Bildgebung mit 4K-Auflösung und mehr
Das DSX2000 Mikroskop ermöglicht Prüfungen mit einer Bildqualität, die die standardmäßige 4K-Auflösung übertrifft und bietet eine verbesserte Klarheit für alle Probentypen, ganz gleich ob sie groß, dünn, dick, rau, reflektierend oder transparent sind. In Kombination mit einem 32-Zoll- Monitor für 4K-Auflösung kann die Betrachtung und Analyse von Probendetails noch weiter verbessert werden.
*Eine Auflösung über 4K ist mit dem SZH-Modell nicht möglich.

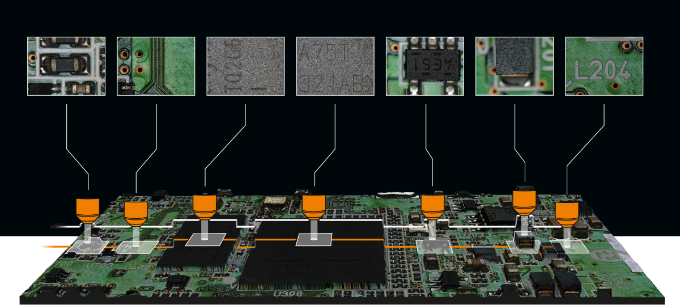

Kontinuierlicher Autofokus
Die Objektivlinse bewegt sich automatisch nach oben und unten, um sich den Unebenheiten des Objekts anzupassen, und liefert ein Live-Bild, das immer scharf ist, auch wenn sich die Betrachtungsposition ändert. Da eine manuelle Fokuseinstellung nicht mehr erforderlich ist, steigert das DSX2000 Mikroskop die Effizienz von Analysen und Prüfungen im Labor.

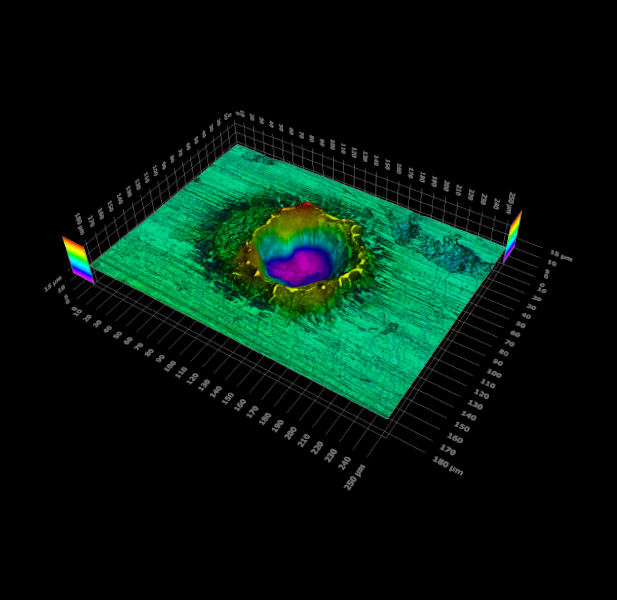

Erweiterte 3D-Messungen
Erhalten Sie präzise Einblicke in Höhen und Oberflächenmerkmale mit einer exakten 3D-Analyse für komplexe Inspektionen.

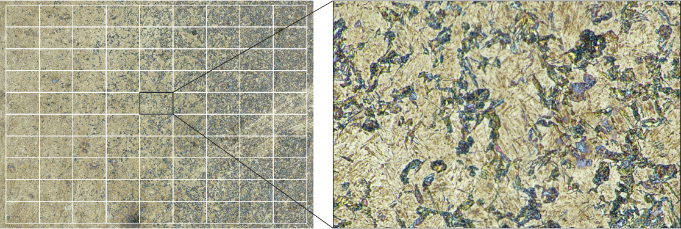

Unbegrenzte Bildgröße
Nahtloses Stitching erzeugt schnell große Makrobilder und ermöglicht die Analyse großer Proben in kürzerer Zeit. Erstellen Sie Makrobilder in beliebiger Größe – die einzigen Einschränkungen sind lediglich der verfügbare Speicherplatz auf der Festplatte und der Verfahrbereich des Tisches.

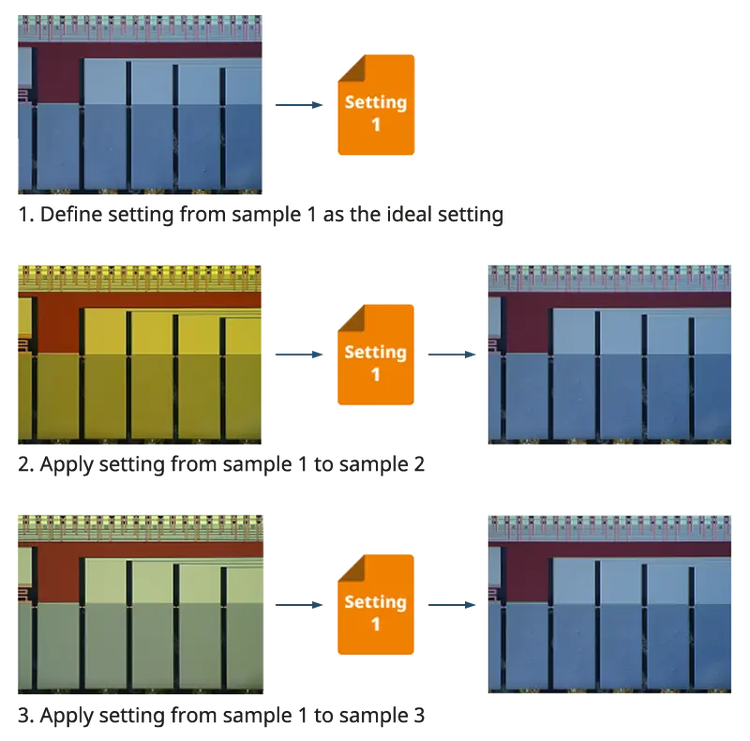

Betrachtungsbedingungen speichern und abrufen
Die Einstellungen der aufgenommenen Bilder werden automatisch gespeichert. Die Bedingungen können für Konsistenz und Wiederholbarkeit mit einem Klick erneut verwendet werden.

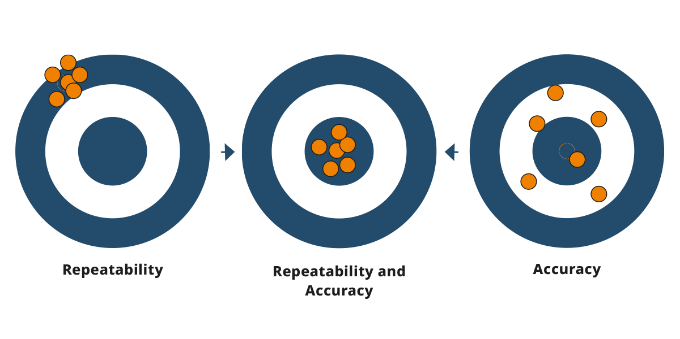

Garantierte* Genauigkeit und Wiederholbarkeit
Telezentrische Optik und rückführbare, mit Zeitstempel versehene Kalibrierungen durch Evident Techniker sorgen für präzise Messungen und eine einfache Anpassung an Messstandards. Professionelle Vor-Ort-Kalibrierung und Servicepläne sorgen dafür, dass Ihr DSX2000 Mikroskop zu vorhersagbaren Kosten konform bleibt, insbesondere mit mehrjährigen Serviceplan-Optionen, die beim Kauf eines neuen Systems zum besten Preis angeboten werden.
*Die garantierte Genauigkeit und Wiederholbarkeit gilt nur, wenn das Gerät nach den Angaben des Herstellers kalibriert wurde und sich in einwandfreiem Zustand befindet. Die Kalibrierung muss von einem Evident Techniker oder einem von Evident autorisierten Spezialisten durchgeführt werden.
Spezifikationen
DSX2000 – Spezifikationen
| Zoomeinheit | Standard (DSX20-SZH) | Universal (DSX20-UZH) | Motorgesteuert (DSX20-MZH) | |||||
| Optisches System | Optisches System | Telezentrisches optisches System | Telezentrisches optisches System | Telezentrisches optisches System | ||||
| Optisches Zoomverhältnis | Von 1X bis 10X | Von 1X bis 10X | Von 1X bis 10X | |||||
| Zoom-Vergrößerungsmethode | Motorgesteuert | Motorgesteuert | Motorgesteuert | |||||
| Kalibrierung | Automatisch | Automatisch | Automatisch | |||||
| Objektivrevolver | Manuell verschiebbarer Objektivrevolver | Manuell verschiebbarer Objektivrevolver | Motorgesteuerter Objektivrevolver | |||||
| Anzahl Objektive, die befestigt werden können: | Bis zu 2 Objektive | Bis zu 2 Objektive | Bis zu 4 Objektive | |||||
|
Genauigkeit und Wiederholbarkeit (X-Y-Ebene) |
Genauigkeit*1 | ±3 % | ±3 % | ±3 % | ||||
| Wiederholbarkeit 3 σn-1 | 2 % | 2 % | 2 % | |||||
| Wiederholbarkeit (z-Achse)*2 | Wiederholbarkeit σn-1 | 1 μm | 1 μm | 1 μm | ||||
| Kamera | Bildsensor | 1,1 Zoll CMOS-Farbbildsensor mit 12,37 Megapixel, Global Shutter | 1,1 Zoll CMOS-Farbbildsensor mit 12,37 Megapixel, Global Shutter | 1,1 Zoll CMOS-Farbbildsensor mit 12,37 Megapixel, Global Shutter | ||||
| Kühlung | Peltier-Kühlung | Peltier-Kühlung | Peltier-Kühlung | |||||
| Bildfrequenz | 60 fps (max.) | 60 fps (max.) | 60 fps (max.) | |||||
| Ultra (Pixel Shift Modus) | – |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
|||||
| Sehr hoch (3CMOS-Modus) | – |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Sehr hoch |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| 4K-Modus | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | |||||
| Hoch |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Hoch (Binning 2 × 2) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Full HD-Modus | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | |||||
| Beleuchtung | Farblichtquelle | LED | LED | LED | ||||
| Lebensdauer | 60000 Stunden (Designwert) | 60000 Stunden (Designwert) | 60000 Stunden (Designwert) | |||||
| Mikroskopie | HF (Hellfeld) | ✓ | ✓ | ✓ | ||||
| OBQ (Schrägbeleuchtung) | ✓ | ✓ | ✓ | |||||
| DF (Dunkelfeld) |
✓ LED-Ringbeleuchtung in vier Bereiche aufgeteilt |
✓ LED-Ringbeleuchtung in vier Bereiche aufgeteilt |
✓ LED-Ringbeleuchtung in vier Bereiche aufgeteilt |
|||||
| MIX (Hellfeld + Dunkelfeld). |
✓ Gleichzeitige Betrachtung mit HF + DF |
✓ Gleichzeitige Betrachtung mit HF + DF |
✓ Gleichzeitige Betrachtung mit HF + DF |
|||||
| PO (Polarisation) | ✓ | ✓ | ✓ | |||||
| DIC (Differentieller Interferenzkontrast) | – | ✓ | ✓ | |||||
| SR (Schattiertes Relief) | ✓ | ✓ | ✓ | |||||
| Mechanische Apertur für Kontrasteinstellungen | ✓ | ✓ | ✓ | |||||
| Mechanische Apertur für Schärfentiefe | – | ✓ | ✓ | |||||
| Scharfeinstellung | Fokussierung | Motorgesteuert | Motorgesteuert | Motorgesteuert | ||||
| Hub | 101 mm (motorgesteuert) | 101 mm (motorgesteuert) | 75 mm (motorgesteuert) | |||||
| *1Kalibrierung durch einen Servicetechniker von Evident oder dem Händler erforderlich. Um die Genauigkeit von XY zu garantieren, ist die Kalibrierung mit einer DSX-CALS-HR Kalibrierprobe erforderlich. | ||||||||
| *2 Bei Verwendung mit einem 20X-Objektiv oder höher. | ||||||||
| Objektiv | DSX10-SXLOB | DSX10-XLOB | UIS2 | |||||
| Objektiv | Maximale Dicke des Objekts | DSX20-UZH, DSX20-SZH | 50 mm | 115 mm | 145 mm | |||
| DSX20-MZH | 71 mm | 101 mm | ||||||
|
Maximale Probenhöhe (Freiwinkel-Betrachtung) |
50 mm | 50 mm | 50 mm | |||||
| Parfokalabstand | 140 mm | 75 mm | 45 mm | |||||
| Gesamtvergrößerung *3 | 20,9X–1461X | 43,8X–5845X | 26,1X–7307X | |||||
| Tatsächliches Sehfeld |
18182 × 13317 μm – 260 × 190 μm |
8658 × 6341 μm – 65 × 48 μm | 14546 × 10654 μm – 52 × 38 μm | |||||
| *3Auf einem 27 Zoll 4K-Monitor, Skalierungseinstellung: 175 %, Antivibrationsmodus: Aus, Fit To Window Modus. | ||||||||
| Tisch | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | ||||
| Tisch | XY-Tisch: motorgesteuert/manuell | Motorgesteuert | Motorgesteuert | Motorgesteuert | Manuell | |||
| XY-Hub | 100 × 100 mm |
Hubautomatikmodus: 100 mm × 100 mm Rotationsautomatikmodus: 50 mm × 50 mm |
200 × 100 mm | 100 × 105 mm | ||||
| Durchlicht | Integriert (PO-, HF-, DF-, OBQ-Modi optional) | – | – | – | ||||
| Rotationswinkel | – |
✓ Hubautomatikmodus: ± 20° Rotationsautomatikmodus: ± 90° |
– | – | ||||
| Anzeigerotationswinkel | – | GUI | – | – | ||||
| Höchstlast | 5 kg | 5 kg | 5 kg | 1 kg | ||||
| Stativ | DSX20-UF | DSX20-TF | ||||||
| Stativ | z-Achsen-Hub | 50 mm (manuell) | 50 mm (manuell) | |||||
| Betrachtung mit Schwenkwinkeln | – | Verfügbar: ± 90° | ||||||
| Schwenkwinkelanzeige | – | GUI | ||||||
| Schwenkwinkelmethode | – | Manuell, Fixier-/Einstellhebel | ||||||
| Makrokamera | ||||||||
| Makrokamera | Bildsensor | 1/2,5 Zoll CMOS-Farbbildsensor, Global Shutter | ||||||
| Bildformat | 1:1-Anzeige, 1944 × 1944 4:3-Anzeige, 1944 × 1458 Full HD-Anzeige, 1920 × 1458 |
|||||||
| Größe des Sehfelds (horizontal) | 81 mm bis ∞ | |||||||
| Bildschirm | ||||||||
| Bildschirm | Bildschirmgröße | 27 Zoll / 32 Zoll | ||||||
| Auflösung |
Full HD: 1920 Pixel × 1080 Pixel 4K: 3840 × 2160 |
|||||||
| Gesamtsystem | System mit aufrechtem Stativ | System mit schwenkbarem Stativ | ||||||
| Gesamtsystem | Gewicht (Stativ, Objektiv, motorgesteuerter Tisch, Anzeige und Konsole) | 54,7 kg | 51,7 kg | |||||
| Leistungsaufnahme | 100–120 V / 220–240 V, 1,1/0,54 A, 50/60 Hz | 100–120 V / 220–240 V, 1,1/0,54 A, 50/60 Hz | ||||||
| Software | ||||||||
| PRECiV DSX | Enthalten: Gerätesteuerung, Videoaufzeichnung, Zeitrafferbildgebung, Aufnahme großer Panoramabilder, Bildgebung mit erweitertem Fokus, 3D-Bildaufnahme, Z-Stapelaufnahme, Positionslistennavigation, Best-Image-Funktion, erweiterte 2D-Messungen, 3D-Messungen, Berichtstools, Verarbeitung neuronaler Netze, Makro-Aufnahme | |||||||
| Betriebssystem | Windows 11, 64 Bit | |||||||
| Netzwerkkonnektivität | Kompatibel mit den meisten gängigen Antivirenprogrammen, Windows Sicherheitsupdates möglich, Bilder können direkt auf OneDrive gespeichert werden | |||||||
| Berichterstellung | Microsoft 365, Office 2021, Office 2024 | |||||||
| Optionale Software | Zählen und Messen, Training neuronaler Netze, Materiallösungen (Korngröße, Gusseisen, Phasenanalyse, Porosität, Partikelgrößenverteilung, nichtmetallische Einschlüsse, Schichtdicke, Beschichtungsdicke), Messsequenz | |||||||
| Kundenspezifische Anpassung |
Inkl.: anpassbare Benutzeroberfläche zur Erstellung vordefinierter Workflows Optional: Wafer-Navigation, automatisierte Analyse spezifischer Proben |
|||||||
DSX2000 – Objektive
| Objektivmodell | Vergrößerung auf Monitor | Arbeitsabstand (mm) | Numerische Apertur | Sehfeld *1 (μm) | |
|
Objektiv mit sehr großem Arbeitsabstand Großer Arbeitsabstand zwischen Objektiv und Probe |
DSX10-SXLOB1X *2
|
20,9–146,1X | 51,7 | 0,03 | 18182 × 13317 μm – 2597 × 1902 μm |
|
DSX10-SXLOB3X *2
|
43,8–438,4X | 66,1 | 0,09 | 8658 × 6341 μm – 866 × 634 μm | |
|
DSX10-SXLOB10X *2
|
146,1–1,461X | 41,1 | 0,20 | 2597 × 1902 μm – 260 × 190 μm | |
|
Objektiv mit hoher Auflösung und Arbeitsabstand Bietet eine hohe Auflösung und einen großen Arbeitsabstand |
DSX10-XLOB3X *2
|
43,8–438,4X | 30,0 | 0,09 | 8658 × 6341 μm – 866 × 634 μm |
|
DSX10-XLOB10X
|
146,1–1,461X | 30,0 | 0,30 | 2597 × 1902 μm – 260 × 190 μm | |
|
DSX10-XLOB20X
|
292,3–2,923X | 20,0 | 0,40 | 1299 × 951 μm – 130 × 95 μm | |
|
DSX10-XLOB40X
|
584,5–5,845X | 4,5 | 0,80 | 649 × 476 μm – 65 × 48 μm | |
|
Leistungsstarke Objektive mit hoher numerischer Apertur Bietet eine hohe Leistung im Nanometerbereich |
MPLFLN1.25X *4
|
26,1–182,7X | 3,5 | 0,04 | 14546 × 10654 μm – 2078 × 1522 μm |
|
MPLFLN2.5X *4
|
39,1–365,3X | 10,7 | 0,08 | 9697 × 7102 μm – 1039 × 761 μm | |
|
MPLFLN2.5XBD *5
|
39,1–365,3X | 8,7 | 0,08 | 9697 × 7102 μm – 1039 × 761 μm | |
|
MPLFLN5XBD
|
73,1–730,7X | 12,0 | 0,15 | 5195 × 3805 μm – 519 × 380 μm | |
|
MPLFLN10XBD
|
146,1–1,461X | 6,5 | 0,30 | 2597 × 1902 μm – 260 × 190 μm | |
|
MPLFLN20XBD
|
292,3–2,923X | 3,0 | 0,45 | 1299 × 951 μm – 130 × 95 μm | |
|
MPLFLN50XBD
|
730,7–7,307X | 1,0 | 0,80 | 519 × 380 μm – 52 × 38 μm | |
|
MPLAPON50X *3
|
730,7–7,307X | 0,35 | 0,95 | 519 × 380 μm – 52 × 38 μm | |
|
LMPLFLN10XBD
|
146,1–1,461X | 10,0 | 0,25 | 2597 × 1902 μm – 260 × 190 μm | |
|
LMPLFLN20XBD
|
292,3–2,923X | 12,0 | 0,40 | 1299 × 951 μm – 130 × 95 μm | |
|
LMPLFLN50XBD
|
730,7–7,307X | 10,6 | 0,50 | 519 × 380 μm – 52 × 38 μm | |
|
MXPLFLN20XBD
|
292,3–2,923X | 3,0 | 0,55 | 1299 × 951 μm – 130 × 95 μm | |
|
MXPLFLN50XBD
|
730,7–7,307X | 3,0 | 0,80 | 519 × 380 μm – 52 × 38 μm |
*1 Vergrößerung und Sichtfeld mit einem 27-Zoll-4K-Monitor, Skalierungseinstellung: 175 %, Antivibrationsmodus: Aus, Fit-to-Window Modus, Bildseitenverhältnis: 4:3.
*2 DSX10-SXLOB1X, 3X, 10X und DSX10-XLOB3X unterstützen PO nicht.
*3 MPLAPON50X unterstützen DF, MIX oder SR nicht.
*4 MPLFLN1.25X und 2.5X unterstützen DF, MIX, PO, DIC oder SR nicht.
*5 MPLFLN2.5XBD unterstützen PO oder DIC nicht.
