Moderne Imaging-Analyse PRECiV
Die benutzerfreundliche PRECiV Software gibt Ihnen die volle Kontrolle über Ihr Mikroskop, sodass Sie während der Produktion, Qualitätskontrolle und Prüfung präzise, wiederholfähige 2D-Messungen durchführen können.
PRECiV
PRECiV Bildgebungsplattform für die Mikroskopie
Prüfen. Messen. Analysieren.
Die Software ermöglicht einfache 2D/3D-Routinemessungen und erweiterte Bildanalysen während der Fertigung, Qualitätskontrolle und Prüfung.
- Einheitliche Benutzeroberfläche mit schnellen, effizienten Arbeitsabläufen für noch mehr Möglichkeiten bei der Arbeit mit dem Mikroskop.
- Nahtlose Steuerung unserer konventionellen und digitalen Mikroskope, Kameras und Zubehörteile.
- Ergebnisse, die den neuesten Industriestandards und -normen entsprechen.
- Einfache Analyse komplexer Bilder mit KI-Technologie.
- Erweiterte Mikroskopfunktionen durch optionale Materiallösungen und andere Extras.
- Netzwerkfähigkeit für mehr Effizienz.
PRECiV Softwarepakete
Die PRECiV Software ermöglicht die effiziente Durchführung präziser, wiederholbarer Messungen oder die Durchführung reproduzierbarer komplexer Bildanalysen während des Fertigungsprozesses von der Forschung und Entwicklung bis zur Endkontrolle. Nutzen Sie die leistungsstarken Softwarefunktionen für die automatisierte und optische Prüfung und für erweiterte 3D-Messungen. Es sind auch kundenspezifische Lösungen erhältlich, um die Funktionalität der PRECiV Software zu erweitern und den jeweiligen individuellen Anforderungen zu entsprechen.
Die PRECiV Software ist skalierbar und umfasst spezielle Pakete für konventionelle und digitale Mikroskope.
Verschiedene Abteilungen im Unternehmen können eine Lizenz für den jeweils benötigten Softwareumfang erwerben.
| Für konventionelle Mikroskope | Für Digitalmikroskope | Desktop Version | ||
|
|
|
|
|
|
|
|
|
|
|
Das PRECiV Capture Softwarepaket ist unsere Einstiegsversion für Kunden, die mit einem vorhandenen Mikroskop digitale Bilder erfassen und einfache 2D-Messungen durchführen möchten, z. B. bei der Wareneingangskontrolle. |
Das PRECiV Core Softwarepaket eignet sich für Kunden in QS-Labors und Prüfräumen, die vor allem Bilder verarbeiten. Es bietet zusätzlich Bilder mit erweiterter Schärfentiefe und Exportfunktionen für Messungen und zeichnet sich durch ein hervorragendes Preis-Leistungs-Verhältnis aus. |
PRECiV Pro ist das leistungsstärkste und vielseitigste Softwarepaket und verfügt über den kompletten Funktionsumfang. Das Pro Softwarepaket verfügt über die erforderlichen Werkzeuge für die Bereiche QS/QK, Fehleranalyse und Erstellung von Analyseberichten und Messungen zur Validierung einer Probe oder einer Produktionscharge. |
Mit dem PRECiV DSX Softwarepaket lassen sich unsere Digitalmikroskope der DSX Serie und das Zubehör steuern. Profitieren Sie von Ihrem motorgesteuerten DSX-System und nutzen Sie die Best-Image-Funktion, die schattierte Reliefbeleuchtung, den Live-HDR-Modus und mehr. |

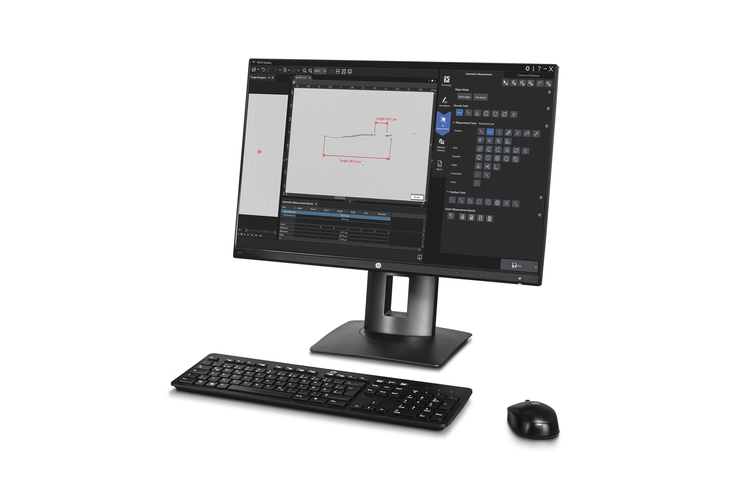

Verwenden Sie die PRECiV Software überall im Mikroskopie-Labor, ohne die Kamera und die Bildaufnahme-Steuerung. Das PRECiV Desktop Softwarepaket kann auf allen mit dem Netzwerk verbundenen PCs installiert werden, sodass Daten verarbeitet werden können, während die Bildaufnahme-Workstation für andere Bediener verfügbar bleibt. |

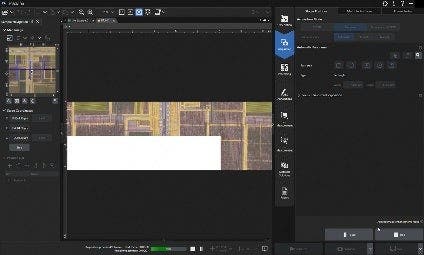

Intuitive Software erweitert die Mikroskopfunktionen

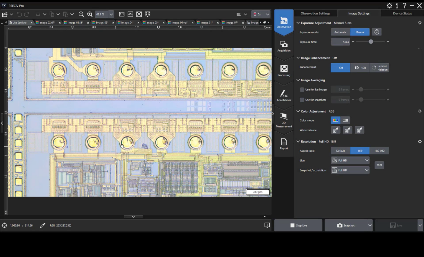

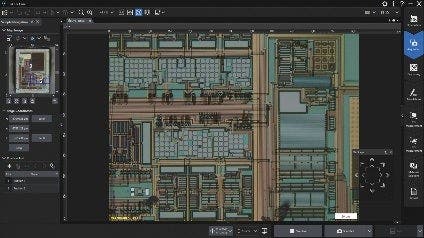

Die PRECiV Benutzeroberfläche bietet einfache Arbeitsabläufe und gleichzeitig die Möglichkeit, den vollen Funktionsumfang zu nutzen. Wählen Sie einfach den EZ-Modus mit voreingestellter Prüfung für weniger erfahrene Bediener oder den flexiblen Prüfmodus für erfahrene Bediener. Betrachten Sie die Benutzeroberfläche auf einem UHD-Monitor (Ultra High Definition), um noch tiefere Einblick zu gewinnen. Durch die Softwareverbindung zu Ihrem Netzwerk kann das Team Daten und Informationen sofort austauschen.
Intuitiv und kollaborativ
Der Zugriff auf die Funktionen der Software – z. B. Betrachtung, Erfassung, Messung und Analyse – erfolgt über große, klar beschriftete Schaltflächen. Die Software ermöglicht die schnelle Erfassung hochwertiger Bilder sowie präzise 2D-Messungen und Analysen von Live- und Standbildern.
Minimaler Schulungsaufwand
Einsteigern werden die erweiterten Einstellungen nicht angezeigt, sodass die Benutzeroberfläche übersichtlich bleibt. Erfahrene Benutzer können auf die Schaltfläche „Mehr“ drücken, um auf alle verfügbaren Funktionen zuzugreifen. Der Startbildschirm kann so angepasst werden, dass die am häufigsten verwendeten Funktionen schnell zugänglich sind.
Assistierte Arbeitsabläufe
Die PRECiV Software für Materiallösungen verfügt über spezielle Workflows, mit denen Messungen gemäß internationalen Normen und Standards durchgeführt und standardisierte und anwendungsspezifische Berichte direkt exportiert werden können.
Unterstützte Pakete
PRECiV Capture, PRECiV Core, PRECiV Pro, PRECIV DSX, PRECIV Desktop
Vielseitige Software zur Mikroskop-Steuerung und Bildanalyse
Die PRECiV Software ist eine umfassende Bildgebungs- und Messlösung für das Mikroskopielabor. Mit PRECiV können Benutzer sowohl das Mikroskop und seine motorgesteuerten Komponenten steuern als auch eine Bildanalyse durchführen. Es muss nicht mehr zwischen zwei verschiedenen Programmen gewechselt werden. Mit der PRECiV Software lassen sich alle unsere digitalen und konventionellen Industriemikroskope, ihre codierten Funktionen, unsere motorgesteuerten Objektivrevolver und unsere digitalen Mikroskopkameras über dieselbe Benutzeroberfläche steuern.

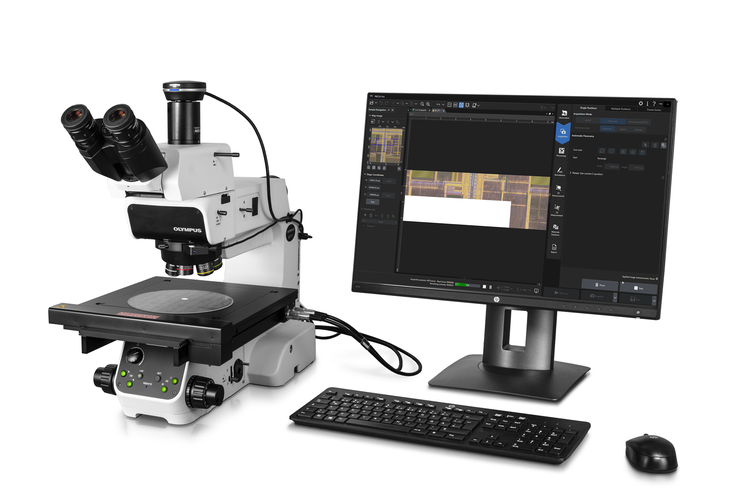

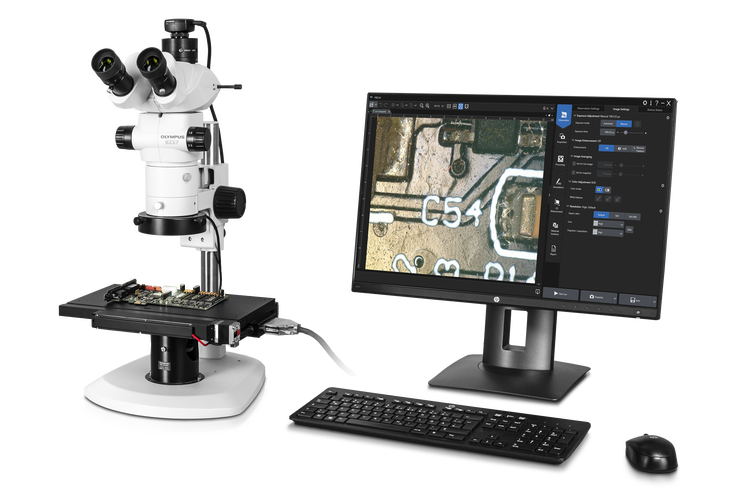

Konventionelle Mikroskope

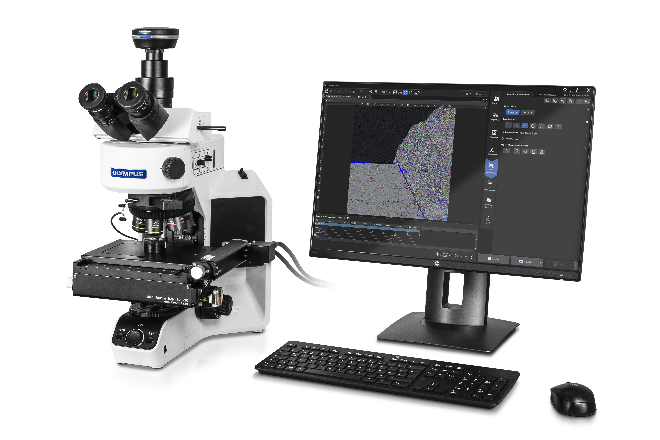

PRECiV Capture, Core und Pro arbeiten nahtlos mit unseren manuellen und semimotorgesteuerten Mikroskopsystemen und Mikroskopkameras sowie mit Zubehör, das eine Reihe von Bildgebungsbedingungen ermöglicht, beispielsweise die Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie oder die Beseitigung von Lichthofbildung.

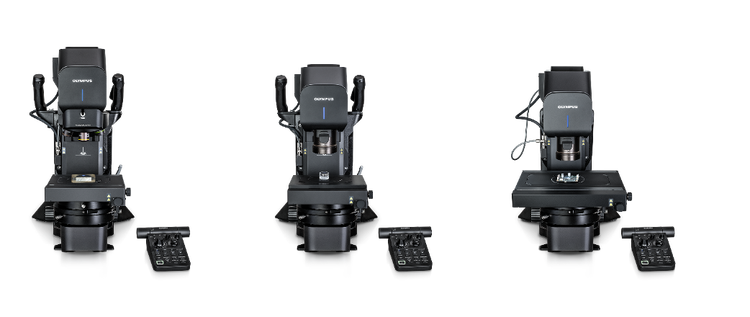

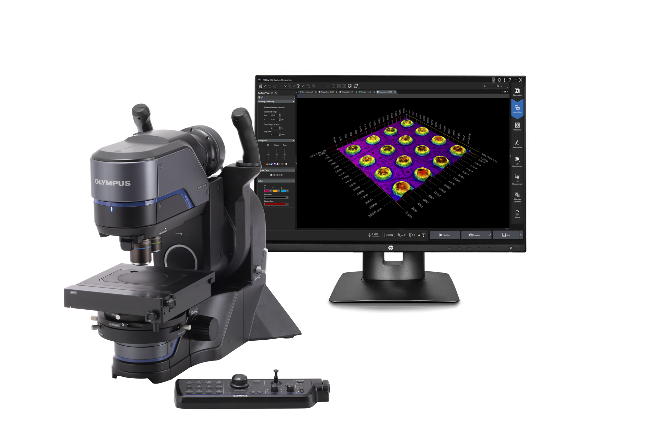

Entwickelt für Digitalmikroskope

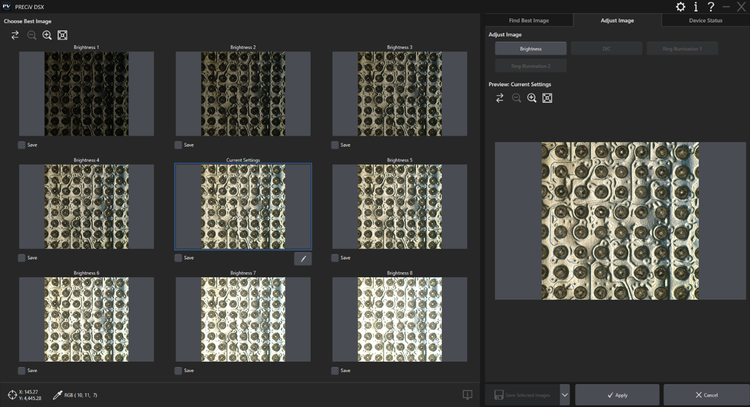

Die PRECiV DSX Version kann zur Steuerung unserer DSX Digitalmikroskope eingesetzt werden und ermöglicht eine schnellere Fehleranalyse. Diese Kombination aus Hardware und Software verbessert die Prüfabläufe durch verschiedene Funktionen wie die schnelle Makro-Mikro-Betrachtung, die Umstellung zwischen verschiedenen Mikroskopieverfahren auf Knopfdruck oder eine große Auswahl an Objektiven, die leicht zu wechseln sind. Daten, die mit PRECiV DSX und optionalen Modulen für spezielle Anwendungen erfasst wurden, lassen sich einfach anzeigen und analysieren.

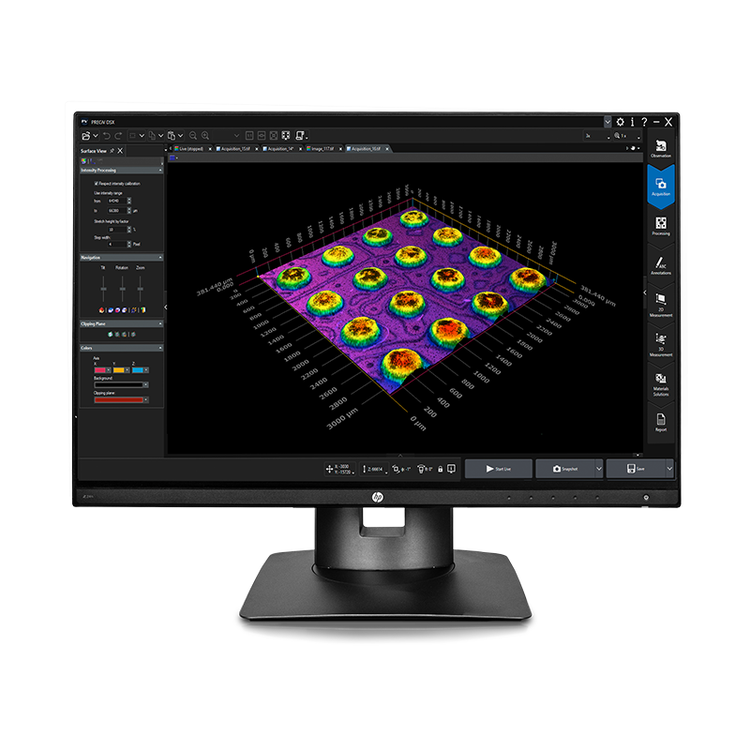

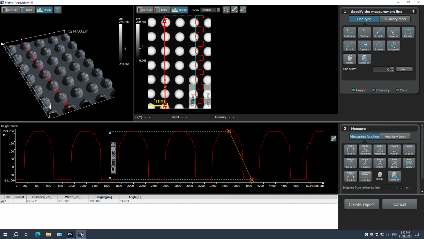

Wiederholte 2D/3D-Messungen und Analysen
Die PRECiV Software ermöglicht präzise, wiederholbare 2D/3D-Messungen und komplexe Bildanalysen in der Produktion, Qualitätskontrolle und bei Prüfungen, sodass die Ergebnisse den neuesten Industriestandards und -normen entsprechen.

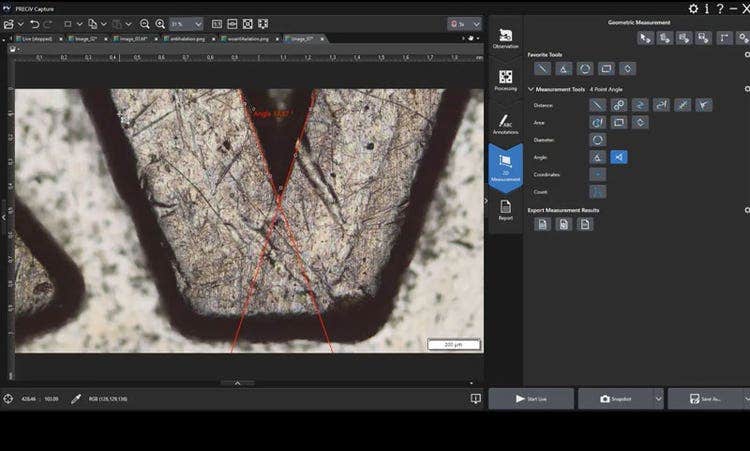

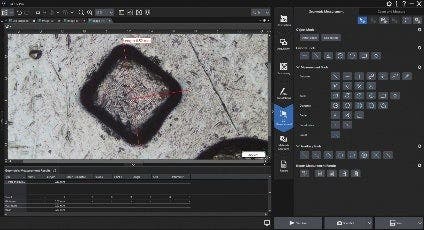

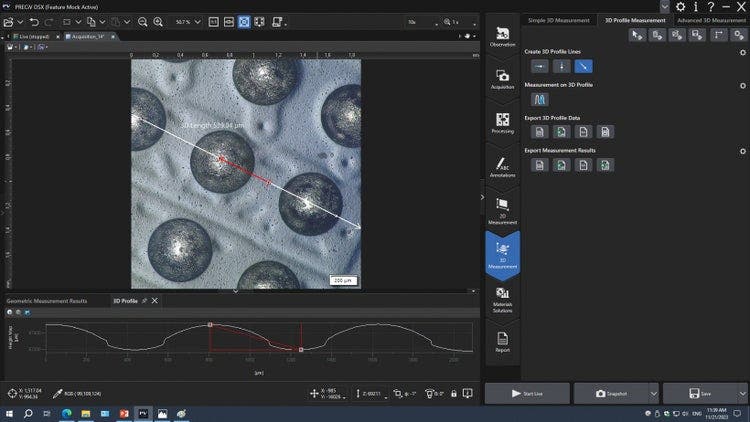

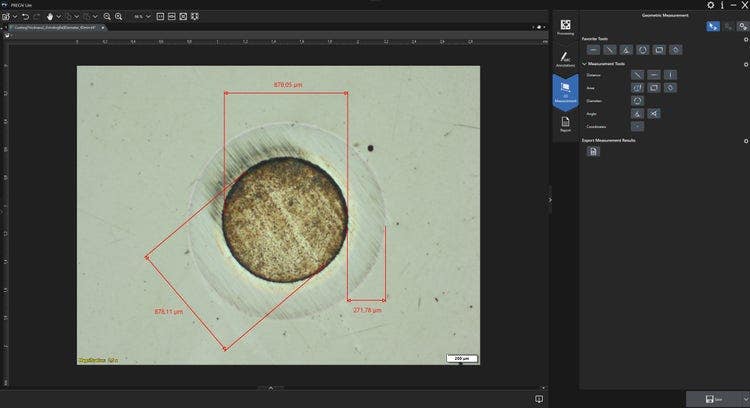

Interaktive Messungen
Die PRECiV Software ermöglicht präzise, wiederholbare 2D/3D-Messungen und Analysen von Live- oder aufgezeichneten Bildern. Die Software enthält die notwendigen Werkzeuge für komplexe geometrische Messungen, um die jeweiligen Produktions- und Prüfanforderungen zu erfüllen.

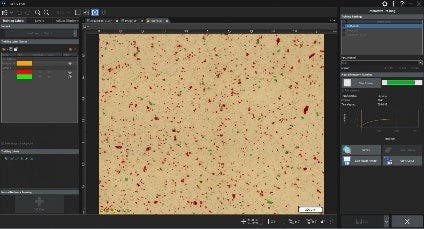

TruAI Deep-Learning-Technologie
Mit Ausnahme der Capture Einstiegsversion können alle PRECiV Softwarepakete mit der optionalen TruAI Technologie komplexe Bilder schnell und einfach analysieren. Für die Bildsegmentierung können künstliche neuronale Netze verwendet werden, sodass die KI Merkmale in einer Probe unterscheiden kann, die durch analytische Lösungen allein nicht erfasst werden könnten.

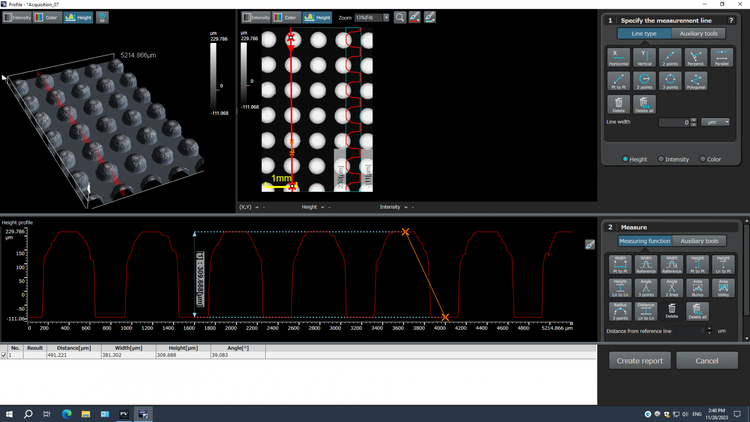

3D-Rauheitsanalyse
Unter Verwendung unserer 3D-Analyseanwendung unterstützen PRECiV Softwarepakete 3D-Linienprofilmessungen, erweiterte 3D-Messungen und die Analyse der Oberflächenrauheit von 3D-Bildern, die mit Digitalmikroskopen unserer DSX Serie aufgenommen wurden. Das Bild wird automatisch von PRECiV DSX an die 3D-Analyseanwendung übertragen.
Optionale PRECiV Module – maßgeschneiderte Software für Ihre Anforderungen
Die optionalen PRECiV Module lassen sich direkt in die Software integrieren, um die Software mit anwendungsspezifischen Mess- und Analyselösungen an die jeweiligen Anforderungen anzupassen, z. B. Metallografie und Motorisierung.
Metallographie
Für Metallographen und Materialwissenschaftler sind einfache geführte Arbeitsabläufe für Routineaufgaben, die Berichte nach den meisten internationalen Normen, einschließlich ISO, ASTM und JIS (Korngröße, Gusseisen, nichtmetallische Einschlüsse, Dendritenarmabstände), erfordern, in der PRECiV Software integriert.

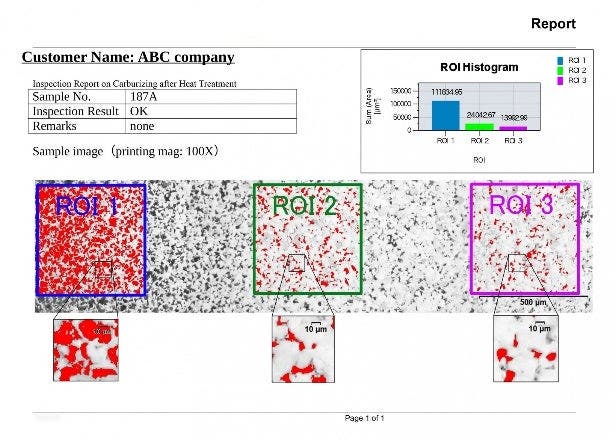

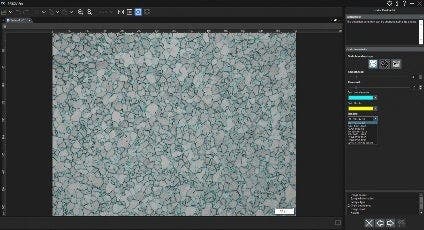

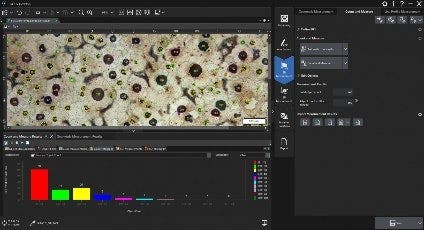

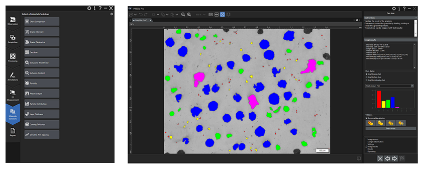

Bildanalyse

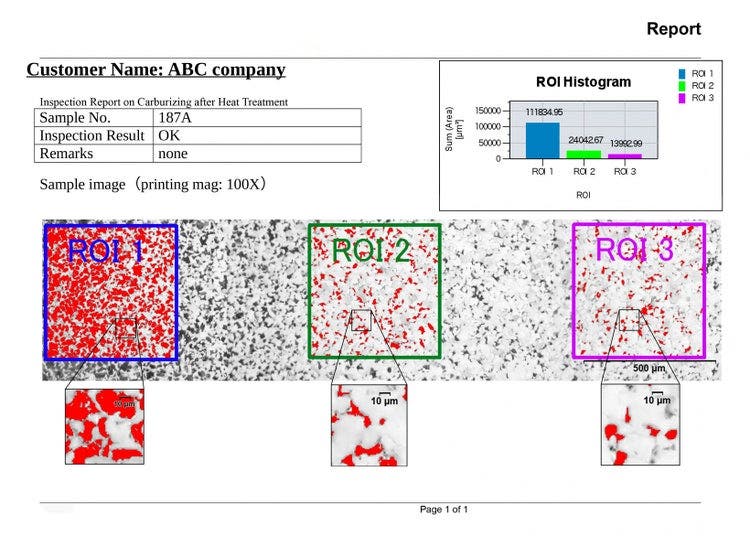

Hier kommt es vor allem auf die quantitativen Ergebnisse an. Die optionalen PRECiV Module für die 3D-Rauheitsanalyse, die Erkennung von Objekten und die Messung der Größenverteilung, die Phasenanalyse und das Trainieren eines neuronalen Netzes tragen dazu bei, dass die Ergebnisse schneller zur Verfügung stehen und die Reproduzierbarkeit und Sicherheit verbessert wird.
Motorisierung und maßgeschneiderte Software
Die PRECiV Software bietet optionale Module, um manuelle und halbautomatische Mikroskope für Industrie und Materialwissenschaften sowie motorgesteuerte X-, Y-, Z-Vorrichtungen zu steuern. Eine spezielle Benutzeroberfläche ermöglicht erfahrenen Bedienern die effiziente Steuerung eines motorgesteuerten Tisches und des Fokustriebs, um Zeitrafferbilder, Videos oder 3D-Stapel aufzunehmen. Zudem unterstützen spezielle Softwarelösungen motorgesteuerte X-, Y- und Z-Tische für Anwendungen wie Makro-Mikro-Betrachtungen, Navigation auf dem Wafer und Messungen mit dem Tisch.
5 Vorteile der PRECiV Software im Vergleich zu konventionellen Bildgebungsplattformen
01 Einfach
- Bedienerfreundliche Bildgebungs- und Messsoftware
- Präzise, wiederholbare 3D-Messungen
- Moderne Benutzeroberfläche, die am häufigsten verwendeten Funktionen bleiben immer sichtbar
- Erweiterte Funktionen lassen sich ausblenden, um sich auf eine Aufgabe zu konzentrieren.
02 Modular und vielseitig
- Funktioniert unter den unterschiedlichsten Bildgebungsbedingungen mit Produkten von Evident oder Drittanbietern.
- Steuert alle konventionellen manuellen, halbautomatischen Mikroskope und Digitalmikroskope von Evident.
- Steuerung aller digitalen Mikroskopkameras von Evident
- Zahlreiche Softwarelösungen, die auf den neuesten Stand gebracht wurden
- 3D-Profilmessung und 3D-Analyse, wie 3D-Rauheitsanalyse
03 Sicher
- Erfüllt die neuesten Standards der Cybersicherheit.
- Freigabe von Daten über lokales Netzwerk oder die Office 365 Cloud.
- Digitale Lösungen zur gemeinsamen Nutzung von Methoden.
04 Effiziente KI
- Optionale Materiallösungen mit speziellen Arbeitsabläufen, unterstützt von den meisten neuronalen Netzen.
- Einfacher Makro-Recorder für wiederholbare Prüfungen
- Live-KI-Funktion
- Einschließlich erweiterter Schulung zu neuronalen Netzen.
05 Halbautomatisierte Prüfung
- Bedienerfreundliche Funktionen und Benutzeroberfläche verbessern die Effizienz
- Integration der Digitalmikroskope der DSX Serie.
- Unterstützt motorgesteuerte Hardware von Drittanbietern (motorgesteuerte Tische und Fokusantriebe).
- Unterstützung der Motorsteuerung für Arbeitsabläufe von Materiallösungen
PRECiV Capture
Einstiegsversion mit Funktionen der Core Version
Das PRECiV Capture Softwarepaket ist unsere Einstiegsversion für Kunden, die mit einem vorhandenen Mikroskop digitale Bilder erfassen und einfache 2D-Messungen durchführen möchten, z. B. bei der Wareneingangskontrolle.
Entwickelt für die konventionelle Mikroskopie
PRECiV Capture eignet sich für unsere manuellen und zum Teil motorgesteuerten Mikroskopsysteme und Mikroskopkameras sowie für Zubehör, das eine Reihe von Bildgebungsbedingungen ermöglicht, beispielsweise die Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie oder die Beseitigung von Lichthofbildung.
Bei Installierung von PRECiV Capture werden auch alle erforderlichen Treiber installiert. So können Sie ganz einfach zwischen den verwendeten Produkten wechseln.

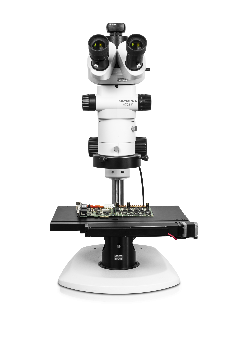

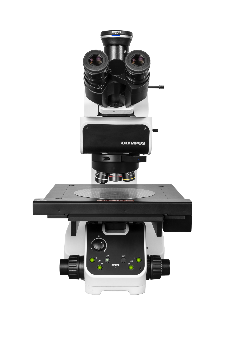

Unterstützte Mikroskopstative
| Konventionell | Stereo | |||
|
|
|
|
|

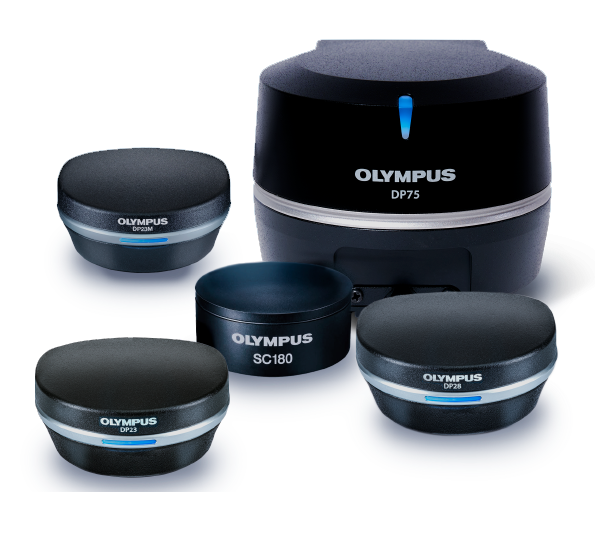

Unterstützte Kameras
Naturgetreue Bilder sind für reproduzierbare und qualitativ hochwertige Bildmessungen wichtig. Dank der hervorragenden räumlichen Auflösung in Kombination mit einer hohen Pixelzahl lässt sich die volle optische Auflösung der Objektive nutzen. So können kleinste Strukturen und Details der Proben dargestellt werden, selbst bei Verwendung von Objektiven mit geringer Vergrößerung. Hochauflösende Bilder, die mit PRECiV Capture aufgenommen werden, ermöglichen die ausschließliche Betrachtung auf dem Bildschirm, ohne die Okulare zu benutzen, wodurch das System zu einem digitalen Mikroskop wird. Die PRECiV Capture Software unterstützt eine breite Palette von Digitalkameras.
PRECiV Capture unterstützt unser umfangreiches Sortiment an Digitalkameras, die an unsere herkömmlichen industriellen Mikroskopstative angepasst werden können. Automatische Belichtung, automatischer Weißabgleich und Fokusanzeigefunktionen vereinfachen die Bildaufnahme. Sie können den Kameramodus und die Auflösung an die Aufnahmebedingungen anpassen (Monochrom oder hohe Farbtreue) und eine Fokushilfe verwenden, um scharfe Bilder aufzunehmen. Verwenden Sie die Software mit mehreren Bildschirmen für eine verbesserte Bildschärfe und einfachere Freigabe.
| Hervorragende Leistung | Beste laterale Auflösung | Hochwertige Prüfung mit 4K | Hochwertige Bilder | Monochrome Bilder | Ausgezeichnetes Preis-Leistungs-Verhältnis | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | ||
| Bildsensor | 1,1 Zoll Farb-CMOS |
1/2,3 Zoll Farb-CMOS |
1 Zoll Farb-CMOS |
1/1,8 Zoll Farb-CMOS |
1/1,8 Zoll Monochrome CMOS |
0,5 Zoll Farb-CMOS |
|
| Pixeldichte (Megapixel) | 12–49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | |
| Pixelgröße (µm) | 3,45 × 3,45 | 1,25 × 1,25 Pixel | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 Pixel | |
| Bildfrequenz (fps) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | |
| Anschluss | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | |
| Windows 10/11—64 Bit | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Spezielle Features | Schaltbarer IR-Sperrfilter | Focus Peaking, Smart Image Averaging | Global Shutter | Rolling Shutter | Rolling Shutter | Rolling Shutter | |
|
ADC* *Analog-Digital-Umsetzer; die tatsächliche Bit-Tiefe der Kamera hängt von der verwendeten Software ab. |
10 Bit | 12 Bit | 10 Bit | 10 Bit | 10 Bit | 10 Bit | |
| Mikroskopie | Helle Bedingungen (z. B. Hellfeld) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Schwache Lichtbedingungen (z. B. Dunkelfeld, polarisiertes Licht, DIC-Kontrastverfahren) | ✓ | ✓ | ✓ | ✓ | ✓ | – | |
| Sehr dunkle Lichtverhältnisse (z. B. Fluoreszenz) | ✓ | – | – | – | ✓ | – | |
| IR | ✓ Bis zu 1000 nm |
– | – | – | ✓ Bis zu 1000 nm |
– | |
| Messung/Analyse | Auffinden kleinster Unterschiede bei geringer Vergrößerung | ✓ | ✓ | ✓ | – | – | – |
| Messung/Analyse mit hoher Genauigkeit | ✓ | ✓ | ✓ | ✓ | – | – | |
| Analyse nach der Schwellenwertmethode (Schwarzweiß-Modus) | ✓ | – | ✓ | ✓ | ✓ | – | |

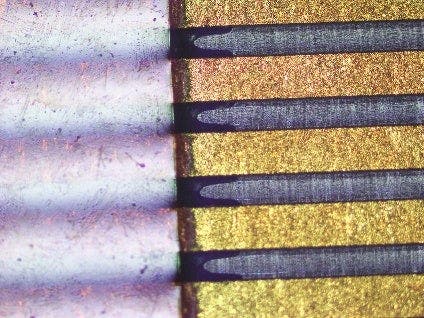

Mit Infrarot-Bildgebung mehr erkennen
Die Infrarot-Bildgebung (IR) ist ein Basiswerkzeug für die Qualitätskontrolle und F&E. Der IR-Modus ermöglicht eine zerstörungsfreie Prüfung durch Siliziumschichten von verpackten Produkten im letzten Schritt der Fertigung.
PRECiV Capture unterstützt:
- Kameras, die für IR- und SWIR-Wellenlängen (900–1700 nm) empfindlich sind
- Bis zu 60 Bilder pro Sekunde (fps) mit unseren kompatiblen Kameras für eine deutliche und gleichmäßige Betrachtung auf dem Bildschirm
Echtzeit-Bilderfassung
Alle PRECiV Softwarepakete sind mit digitaler Live-Bearbeitungstechnologie ausgestattet, um beispielsweise ein Live-Bild zu vergrößern und anschließend Details zu prüfen oder interaktive Messungen durchzuführen.

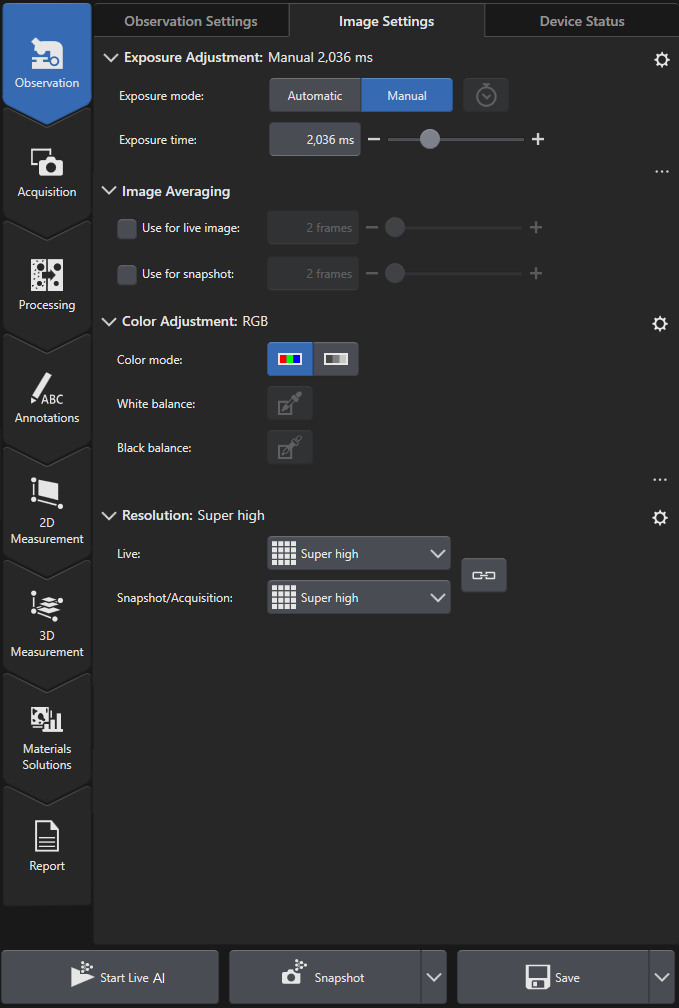

Die automatische Belichtungssteuerung der Software, die Live-Histogramm-Anzeige und die Überbelichtungsanzeige sorgen dafür, dass der gesamte Dynamikbereich der Kamera genutzt wird, ohne dass es zu Blooming- oder Blendungsartefakten kommt. Mit der Fokusanzeige kann ein Bereich von Interesse ausgewählt und fokussiert werden. Mit dem Digitalzoom, der mit dem Mausrad verstellt wird, können Prüfer das Livebild-Fenster schnell überprüfen, um sicherzugehen, dass die Kamera die gewünschten Details erfasst hat – und zwar bevor Sie das Bild aufgenommen und gespeichert wird. Das Ergebnis sind Bilder mit maximaler Detailtreue und Reproduzierbarkeit, unabhängig vom Benutzer.
Live-Bild-Funktionen
Die Live-Bild-Funktionen von PRECiV Capture, wie Live-Overlay und Live-Zoom, ermöglichen die Interaktion mit dem automatisch kalibrierten Livebild und das Einfügen verschiedener Anmerkungen.

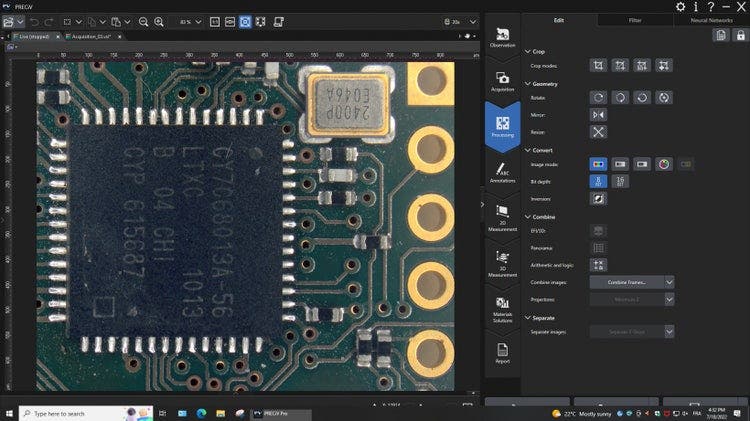

Leistungsstarke Bildgebungs-Tools
Während der Live-Betrachtung oder der Bildanalyse nach der Aufnahme sind mit PRECiV Capture verschiedene Werkzeuge zur Bildverbesserung verfügbar, die die Prüfmöglichkeiten verbessern und die Erkennungswahrscheinlichkeit erhöhen. PRECiV Capture unterstützt:
- Hellfeld
- Dunkelfeld
- Polarisation
- Differenziellen Interferenzkontrast (DIC)
Alle Bildfilter können auch auf 4K und größere Bilder angewendet werden.
Die sichere Farbwiedergabe und hohe Auflösung liefern die für industrielle Anwendungen erforderlichen hochwertigen Bilder. PRECiV Capture verfügt außerdem über praktische Tools zur Optimierung des Live-Bildes, darunter HDR (High Dynamic Range), Blendschutz, eine digitale Strichplatte und eine Fokushilfe.

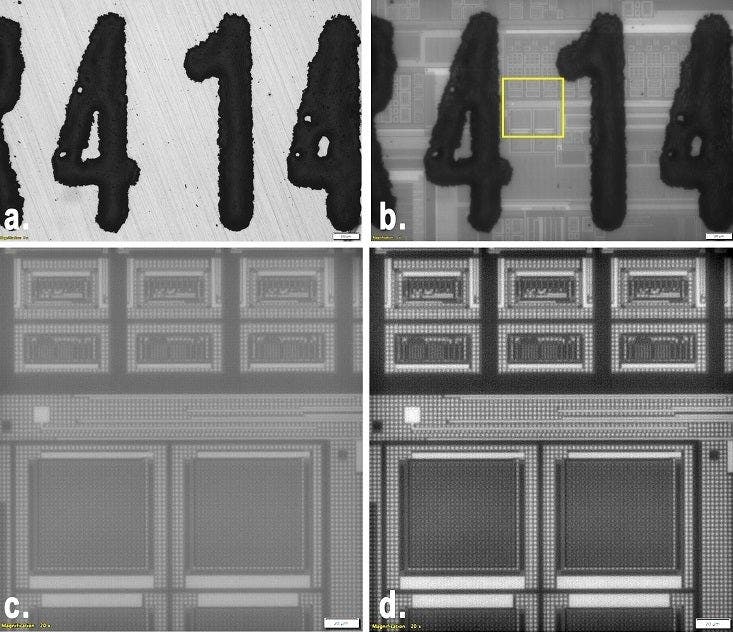

Verstärkter Kontrast
Die HDR-Bildgebung verbessert den Bildkontrast bei schwierigen Bedingungen (sehr helle und sehr dunkle Bereiche im selben Bild). Alle von der PRECiV Software unterstützten Kameras können in diesem Modus verwendet werden, und spezielle Kameras verfügen über einen Live-Modus.
Grundlegende Messungen
Die PRECiV Capture Software ermöglicht präzise, wiederholende interaktive 2D-Messungen an einem Live- oder aufgezeichneten Bild durch eine Kombination aus einer einfachen Benutzeroberfläche und leistungsstarken Funktionen. Zu den unterstützten Messungen gehören Abstand, Winkel, Rechtecke, Kreise, Ellipsen, Polygone, Kreis-zu-Kreis-Abstand, Winkellineal und Linienlineal. Die Messergebnisse können einfach in einer Arbeitsmappe zusammengestellt werden.
PRECiV Core
PRECiV Core
Fokussiert auf Bildqualität
Das PRECiV Core Softwarepaket eignet sich für Kunden in QS-Labors und Prüfräumen, die vor allem Bilder verarbeiten. PRECiV Core bietet zusätzlich Bilder mit erweiterter Schärfentiefe und Exportfunktionen für Messungen und zeichnet sich durch ein hervorragendes Preis-Leistungs-Verhältnis aus.
Entwickelt für die konventionelle Mikroskopie
PRECiV Core eignet sich für unsere manuellen und teilweise motorgesteuerten Mikroskopsysteme, Mikroskopkameras und für Zubehör, das eine Reihe von Bildgebungsbedingungen ermöglicht, wie Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie oder die Beseitigung von Lichthofbildung.
Bei Installierung von PRECiV Core werden auch alle erforderlichen Treiber installiert. So können Sie ganz einfach zwischen den verwendeten Produkten wechseln.
Unterstützte Mikroskopstative
PRECiV Core unterstützt:
| Konventionell | Stereo | |||
|
|
|
|
|
|
Unterstützte Kameras
Naturgetreue Bilder sind für reproduzierbare und qualitativ hochwertige Bildmessungen wichtig. Dank der hervorragenden räumlichen Auflösung in Kombination mit einer hohen Pixelzahl lässt sich die volle optische Auflösung der Objektive nutzen. So können kleinste Strukturen und Details der Proben dargestellt werden, selbst bei Verwendung von Objektiven mit geringer Vergrößerung. Hochauflösende Bilder, die mit PRECiV Core aufgenommen werden, ermöglichen die ausschließliche Betrachtung auf dem Bildschirm, ohne die Okulare zu benutzen, wodurch das System zu einem digitalen Mikroskop wird. Das PRECiV Core Paket unterstützt eine breite Palette von Digitalkameras.
PRECiV Capture unterstützt unser umfangreiches Sortiment an Digitalkameras, die an unsere herkömmlichen industriellen Mikroskopstative angepasst werden können. Automatische Belichtung, automatischer Weißabgleich und Fokusanzeigefunktionen vereinfachen die Bildaufnahme. Sie können den Kameramodus und die Auflösung an die Aufnahmebedingungen anpassen (Monochrom oder hohe Farbtreue) und eine Fokushilfe verwenden, um scharfe Bilder aufzunehmen. Verwenden Sie die Software mit mehreren Bildschirmen für eine verbesserte Bildschärfe und einfachere Freigabe.
| Hervorragende Leistung | Beste laterale Auflösung | Hochwertige Prüfung mit 4K | Qualitativ hochwertige Bilder | Monochrome Bilder | Ausgezeichnetes Preis-Leistungs-Verhältnis | Für Infrarot-Beobachtung (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Bildsensor | 1,1 Zoll Farb-CMOS |
1/2,3 Zoll Farb-CMOS |
1 Zoll Farb-CMOS |
1/1,8 Zoll Farb-CMOS |
1/1,8 Zoll Monochrome CMOS |
0,5 Zoll Farb-CMOS |
2/3 Zoll Monochrom InGaAs |
|
| Pixeldichte (Megapixel) | 12–49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 Pixel | |
| Pixelgröße (µm) | 3,45 × 3,45 | 1,25 × 1,25 Pixel | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 Pixel | 20 × 20 | |
| Bildfrequenz (Bilder/Sek.) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | 60 | |
| Anschluss | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.0 | |
| Windows 10/11—64 Bit | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Spezielle Features | Schaltbarer IR-Sperrfilter | Focus Peaking, Smart Image Averaging | Global Shutter | Rolling Shutter | Rolling Shutter | Rolling Shutter | Kühlung mittels Pelletier-Element | |
|
ADC* *Analog-Digital-Umsetzer; die tatsächliche Bit-Tiefe der Kamera hängt von der verwendeten Software ab. |
10 Bit | 12 Bit | 10 Bit | 10 Bit | 10 Bit | 10 Bit | 14 Bit | |
| Mikroskopie | Helle Bedingungen (z. B. Hellfeld) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | – |
| Schwache Lichtbedingungen (z. B. Dunkelfeld, polarisiertes Licht, DIC-Kontrastverfahren) | ✓ | ✓ | ✓ | ✓ | ✓ | – | – | |
| Sehr dunkle Lichtverhältnisse (z. B. Fluoreszenz) | ✓ | – | – | – | ✓ | – | – | |
| IR | ✓ Bis zu 1000 nm |
– | – | – | ✓ Bis zu 1000 nm |
– | ✓ | |
| Messung/Analyse | Auffinden kleinster Unterschiede bei geringer Vergrößerung | ✓ | ✓ | ✓ | – | – | – | – |
| Messung/Analyse mit hoher Genauigkeit | ✓ | ✓ | ✓ | ✓ | – | – | – | |
| Analyse nach der Schwellenwertmethode (Schwarzweiß-Modus) | ✓ | – | ✓ | ✓ | ✓ | – | ✓ | |

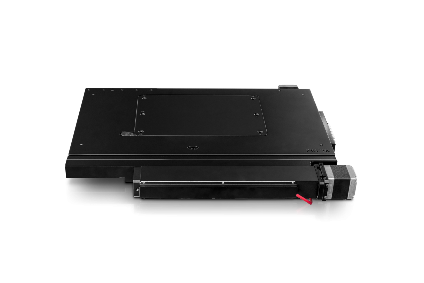

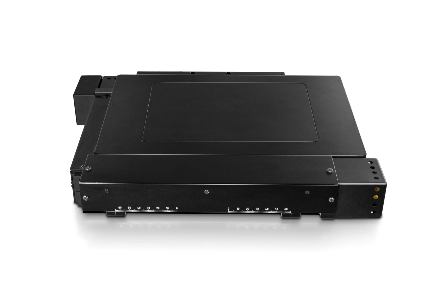

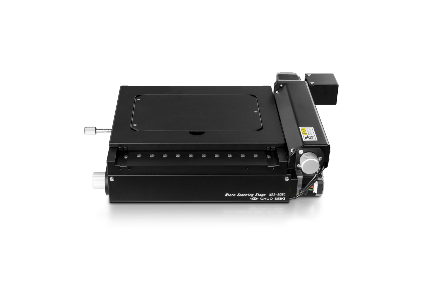

Unterstützte motorgesteuerte Tische
Mit dem optionalen Motorisierungsmodul kann die PRECiV Core Software mehrere motorgesteuerte X- und Y-Tische von Drittanbietern sowie motorgesteuerte Z-Fokustriebe von Drittanbietern für die erweiterte Bilderfassung steuern.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Elektronik | QT-ADM3 [RS-232] |
MAC6000 [RS-232 oder USB*] |
TANGO [RS-232 oder USB*, PCI-e] |
PROSCAN 3 [RS-232 oder USB*] |
| BX3M X-, Y-Tisch | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ Adapter) |
SCAN 75 × 50 mm SCAN 130 × 85 mm SCAN 225 × 76 mm |
H101B× 114 × 75 mm |
| MX63 / MX63L X-, Y-Tisch | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ Adapter) 99S105-6-LE 305 × 305 mm (+ Adapter) |
SCAN 200 × 20 mm SCAN 300 × 300 mm |
H105 154 × 154 mm H112 302 × 302 mm |
| GX53 X-, Y-Tisch | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 mm | H117 114 × 75 mm | |
| Motorgesteuerter Fokustrieb | MSS-FM1 | 96A404 | MFD-2 (nur BX3M) MFD |
PS3H122R |
* Virtueller COM-Port (Treiber muss installiert werden, auf PRECiV Setup-Datenträger enthalten)

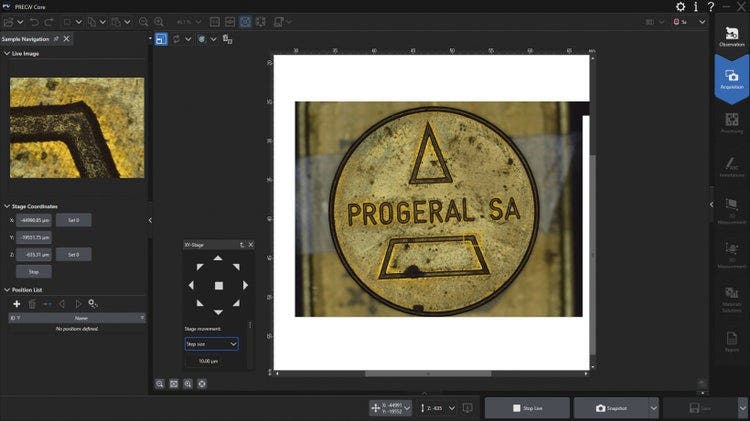

Anwendungsspezifische Softwarelösungen für motorgesteuerte X-, Y- und Z-Tische
Speziell entwickelte anwendungsspezifische Softwarelösungen erweitern die X-, Y-, Z-Motorisierung.

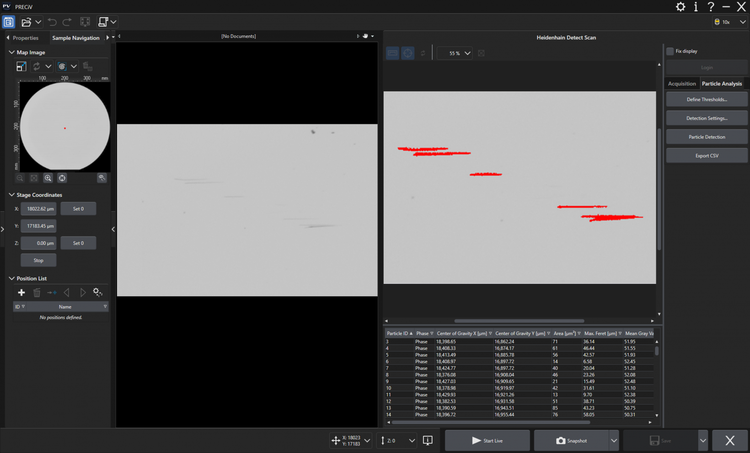

- Makro-zu-Mikro: In einem Übersichtsbild werden Gefüge identifiziert. Dann werden deren Umrisse in einen Scanbereich zur Erfassung mit höherer Vergrößerung für die weitere Verarbeitung umgewandelt.
- Navigation auf dem Wafer: Punkte von Interesse auf einem Wafer werden definiert und verschiedene Punkte werden für die Bildaufnahme angefahren. Die Probe wird mithilfe der Dreipunktausrichtung neu positioniert, die Navigation erfolgt mithilfe des Zeilen- und Spaltenindex auf Wafern mit Dies.
- Messung mit dem Tisch: Mit den Koordinaten eines motorgesteuerten oder codierten Tisches werden Start- und Endpunkt einer individuellen Längenmessung festgelegt. Das Ergebnis der 2D-Messung umfasst die Positionen X, Y und Z.
Echtzeit-Bilderfassung
Die automatische Belichtungssteuerung der Software, die Live-Histogramm-Anzeige und die Überbelichtungsanzeige sorgen dafür, dass der gesamte Dynamikbereich der Kamera genutzt wird, ohne dass es zu Blooming- oder Blendungsartefakten kommt. Mit der Fokusanzeige kann ein Bereich von Interesse ausgewählt und fokussiert werden. Mit dem Digitalzoom, der mit dem Mausrad verstellt wird, können Prüfer das Livebild-Fenster schnell überprüfen, um sicherzugehen, dass die Kamera die gewünschten Details erfasst hat – und zwar bevor Sie das Bild aufgenommen und gespeichert wird. Das Ergebnis sind Bilder mit maximaler Detailtreue und Reproduzierbarkeit, unabhängig vom Benutzer.
Leistungsstarke Bildgebungs-Tools
Während der Live-Betrachtung oder der Bildanalyse nach der Aufnahme stellt die PRECiV Core Software verschiedene Werkzeuge zur Bildverbesserung bereit, die die Prüfmöglichkeiten verbessern und die Erkennungswahrscheinlichkeit erhöhen. PRECiV Core unterstützt:
- Hellfeld
- Dunkelfeld
- Polarisation
- Differenziellen Interferenzkontrast (DIC)
- MIX (Hellfeld und Dunkelfeld)
Alle Bildfilter können auch auf 4K und größere Bilder angewendet werden.
Die sichere Farbwiedergabe und hohe Auflösung liefern die für industrielle Anwendungen erforderlichen hochwertigen Bilder. PRECiV Core verfügt außerdem über praktische Tools zur Optimierung des Live-Bildes, darunter HDR (High Dynamic Range), Blendschutz, eine digitale Strichplatte und eine Fokushilfe.
Verstärkter Kontrast
Die HDR-Bildgebung verbessert den Bildkontrast bei schwierigen Bedingungen (sehr helle und sehr dunkle Bereiche im selben Bild). Alle von der PRECiV Software unterstützten Kameras können in diesem Modus verwendet werden, und spezielle Kameras verfügen über einen Live-Modus.
MIX-Mikroskopie
Die PRECiV Core Software unterstützt das MIX-Kontrastverfahren. Dieses Verfahren kombiniert eine gerichtete Dunkelfeld-Beleuchtung, bei der ein LED-Ring einen oder mehrere Quadranten gleichzeitig beleuchtet, mit Hellfeld-Beleuchtung, Fluoreszenz- oder Polarisationsmikroskopie und ermöglicht so dem Benutzer, Defekte hervorzuheben und erhabene Oberflächen von Vertiefungen zu unterscheiden, die mit herkömmlichen Mikroskopen normalerweise schwer zu erkennen sind. Bei dem MIX-Kontrastverfahren ist die Lichthofbildung einer Probe reduziert, sodass es sich zur Visualisierung der Oberflächentextur einer Probe eignet.
Konventionell: Beim Hellfeld fällt das Licht gerade nach unten auf die Probe, während beim traditionellen Dunkelfeld Kratzer und Unebenheiten auf einer flachen Oberfläche hervorgehoben werden, wenn die Probe von der Objektivseite beleuchtet wird.
Konventionell: Beim Hellfeld fällt das Licht gerade nach unten auf die Probe, während beim traditionellen Dunkelfeld Kratzer und Unebenheiten auf einer flachen Oberfläche hervorgehoben werden, wenn die Probe von der Objektivseite beleuchtet wird.
Erweitert: MIX ist eine Kombination aus Hellfeld und gerichtetem Dunkelfeld mit einem LED-Ring; mit den LEDs kann die Beleuchtungsrichtung ausgewählt werden.
Mit den Modi Manuell und Instant EFI alles im Blick behalten
Für die Analyse dicker Proben bietet PRECiV Core die Instant EFI-Technologie (Instant Extended Focus Imaging), die durch die serielle Aufnahme mehrerer Bilder in verschiedenen Fokusebenen mit manuellen Geräten vollständig fokussierte Bilder erstellt. Mit einem einfachen Mausklick werden die Schärfeebenender Probe von oben nach unten (oder umgekehrt) fokussiert, und das Programm erfasst eine Reihe von Momentaufnahmen und berechnet ein scharfes Bild. Das Ergebnis kann während des Erfassungsprozesses in Echtzeit angezeigt werden.
Grundlegende Messungen
Das PRECiV Core Softwarepaket ermöglicht präzise, wiederholbare interaktive 2D-Messungen an einem Live- oder aufgezeichneten Bild durch eine Kombination aus einer einfachen Benutzeroberfläche und leistungsstarken Funktionen. Zu den unterstützten Messungen gehören Abstand, Winkel, Rechtecke, Kreise, Ellipsen, Polygone, Kreis-zu-Kreis-Abstand, Winkellineal und Linienlineal. Die Messergebnisse können einfach in einer Arbeitsmappe zusammengestellt und in eine Microsoft Excel Tabelle exportiert werden.
Automatisierung von Routineaufgaben mit Makros
Makros (Abfolge von einfachen Abläufen) können aufgezeichnet und automatisch auf einzelne Bilder oder auf Bildserien angewendet werden. Mit dem Makro-Recorder können Makros einfach aufgezeichnet und wiedergegeben werden.
Verbesserte Mikroskopie-Erfahrung mittels KI
Die Bildanalyse der PRECiV Software mit TruAI Deep-Learning-Technologie geht über klassische Algorithmen hinaus. Prüfer können ein trainiertes neuronales Netz für Proben anwenden, um eine höhere Reproduzierbarkeit und zuverlässigere Analysen zu erzielen. Die Auswahl zwischen semantischer oder Instanz-Segmentierungsmethode für ein verbessertes Trainieren neuronaler Netze ermöglicht, dass Bediener schwierige Anwendungen in einem Schritt bewältigen können.
Live-KI
Die Live-KI* ist eine leistungsstarke Funktion für alltägliche Aufgaben. Sie zeigt die erkannten Merkmale direkt auf dem Live-Bild in Form eines Overlays an. So kann die Probe leicht auf erwünschte oder unerwünschte Flecken untersucht werden, ohne das Bild selbst zu verändern. Mithilfe von Live-KI lässt sich zudem die Bildqualität verbessern, wie durch das Entfernen unerwünschter Kratzer, um eine bessere Analyse zu ermöglichen. Optional kann die PRECiV TruAI Technologie auch die Fehler zählen, die sie auf dem Live-Bild identifiziert.**
* Unter Verwendung des optionalen Trainingsmoduls für neuronale Netze.
** Unter Verwendung der optionalen Count & Measure Funktion oder spezieller Materiallösungen (Phasenanalyse, Partikelverteilung, Porosität).
Neuronale Netzintegration (KI)
Die KI der PRECiV Software kann auf einem PC verwendet werden, auch wenn dieser offline ist.* Das Training wird mit dem bereitgestellten Datensatz durchgeführt, und die Qualität der KI-Analyse hängt von den für das Training bereitgestellten Bildern ab.
- Ideale Lösung für anspruchsvolle Anwendungen, die eine komplexe Bildanalyse erfordern
- Verwendung trainierter neuronaler Netze für die Bildsegmentierung in Count and Measure und ausgewählten Materiallösungen
- Verwendung trainierter neuronaler Netze zum Erstellen einer Wahrscheinlichkeitskarte für die Unterscheidung von Bildmerkmalen
- Trainieren Sie neuronale Netze anhand von semantischen (mit Schwerpunkt auf Phasenerkennung) oder instanziellen (mit Schwerpunkt auf Objektzählung) Segmentierungsmethoden
- Einfache interaktive Trainingsoberfläche für ein schnelles Training des neuronalen Netzes, wenn nur eine kleine Anzahl Objekte erkannt werden muss
- Entfernen Sie unerwünschte Kratzer oder Texturen auf dem beobachteten Livebild, ohne die Originaldaten zu verändern
*Die PRECiV KI-Technologie verwendet keine generative KI. Die PRECiV KI ist netzwerkunabhängig und kann auch auf einem nicht angeschlossenen PC genutzt werden.
Optionale PRECiV Core Module
- 3D-Erfassung: Codierte und motorgesteuerte Z-Steuerung mit Höhenkartierungsfunktionen.
- Motorisierung: Steuerung manueller und halbautomatischer Mikroskope und motorgesteuerter Geräte für die Industrie und Materialwissenschaft.
- Anwendungsspezifische Softwarelösungen: Softwarelösungen zur Unterstützung von motorgesteuerten X-, Y- und Z-Tischen (Makro-Mikro-Betrachtung, Navigieren auf dem Wafer, Messung mit dem Tisch).
- Trainieren neuronaler Netze: Trainieren neuronaler Netze mit semantischen (für gut getrennte Objekte oder wenn die Objekttrennung irrelevant ist) oder Instanz-Segmentierungsmethoden (für Objekte, die sich berühren, wie Körner).
- 3D-Analyseanwendungen: 3D-Linienprofilmessungen, erweiterte 3D-Messungen und Oberflächenrauheitsanalysen von 3D-Bildern.
- Count and Measure (Zählen und Messen): Die Erkennung von Objekten und die Bestimmung der Größenverteilung zählen zu den wichtigsten Anwendungen bei der digitalen Bildgebung. Die PRECiV Lösung Count and Measure zum Zählen und Messen trennt mit modernen Schwellenwertverfahren Merkmale wie Partikel und Kratzer zuverlässig vom Hintergrund.
- Grain Sizing (Korngrößenbestimmung): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Korngröße nach dem Trennen, Polieren oder Ätzen von Stahlproben. Die Korngrößenanalyse nach dem Linienschnittverfahren basiert auf der Überlagerung von Testlinien und der Zählung der Anzahl von Schnittpunkten mit Korngrenzen, während die planimetrische Bestimmung der Korngröße die Grenzen für jedes Korn rekonstruiert und eine Korngrößenbestimmung mit dem Flächenanteil der zweiten Phase durchführt.
- Non-Metallic Inclusions (Nicht metallische Einschlüsse): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Form und Größe nichtmetallischer Einschlüsse (Oxid, Aluminiumoxid, Sulfid oder Silikat) in Stahl.
- Cast Iron (Gusseisen): Diese Software-Lösung wird von Metallgussherstellern verwendet, welche die Kugelgrafitbildung in Metallguss bestimmen und kontrollieren müssen, um die mechanischen Eigenschaften ihrer Gussprodukte zu prüfen.
- Layer Thickness (Schichtdicke): Mit der Schichtdickenlösung können eine oder mehrere Schichten einer Querschnittsprobe gemessen werden. Die Formen werden definiert und die Schichten automatisch gemessen.
- Measurement Sequence (Messsequenz): Mit dieser Lösung können interaktive Messungen mit verschiedenen Messwerkzeugen in einer vordefinierten Reihenfolge durchgeführt werden.
- Porosity (Porosität): Diese Software-Lösung ermöglicht entweder die Messung des Flächenanteils von Poren oder der Anzahl der Oberflächenporen mithilfe von Bereichen von Interesse (ROIs) (kreisförmig, dreieckig, rechteckig und polygonal) und Schwellenwerten.
- Particle Distribution (Partikelverteilung): Diese Software-Lösung wird zur Erstellung von Histogrammen und Tabellen zur Partikelgrößenverteilung aus mehreren Bildern oder Bilderserien verwendet.
- Coating Thickness (Beschichtungsdicke): Diese Lösung erlaubt die Messung der Beschichtungsdicke an Aufsichtbildern mit dem Calotest.
- Phase Analysis (Phasenanalyse): Diese Funktion bietet eine neue integrierte Lösung für Phasenanalysen an einer Auswahl verschiedener Bereiche von Interesse (ROIs) wie Dreiecke, Kreise, Rechtecke und Polygone.
- Dendrite Arm Spacing (Dendritenarmabstand): Mit dieser Lösung wird der mittlere Dendritenarmabstand in Aluminiumguss manuell oder automatisch bestimmt.
- Chart Comparison on Selected Standards for Grain Sizing, Graphite Sizing, Non-Metallic Inclusions, and Hard Metals (Richtreihenvergleich ausgewählter Standards für Korngröße, Graphitgröße, nichtmetallische Einschlüsse und Hartmetalle): Ein Live- oder Standbild wird zu Vergleichszwecken mit einem Standardchart überlagert. Es steht eine Funktionsvorschau zur Verfügung.
PRECiV Pro
PRECiV Pro
Sichere Messung und Berichterstellung
PRECiV Pro ist das leistungsstärkste und vielseitigste Softwarepaket und verfügt über den kompletten Funktionsumfang. Das Pro Softwarepaket verfügt über die erforderlichen Werkzeuge für die Bereiche QS/QK, Fehleranalyse und Erstellung von Analyseberichten und Messungen zur Validierung einer Probe oder einer Produktionscharge.
Entwickelt für die konventionelle Mikroskopie
PRECiV Pro eignet sich für unsere manuellen und teilweise motorgesteuerten Mikroskopsysteme, Mikroskopkameras und für Zubehör, das eine Reihe von Bildgebungsbedingungen ermöglicht, beispielsweise die Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie oder die Beseitigung von Lichthofbildung.
Bei Installierung von PRECiV Pro werden auch alle erforderlichen Treiber installiert. So können Sie ganz einfach zwischen den verwendeten Produkten wechseln.
Unterstützte Mikroskopstative
PRECiV Pro unterstützt:
| Konventionell | Stereo | |||
|
|
|
|
|
|
Unterstützte Kameras
Naturgetreue Bilder sind für reproduzierbare und qualitativ hochwertige Bildmessungen wichtig. Dank der hervorragenden räumlichen Auflösung in Kombination mit einer hohen Pixelzahl lässt sich die volle optische Auflösung der Objektive nutzen. So können kleinste Strukturen und Details der Proben dargestellt werden, selbst bei Verwendung von Objektiven mit geringer Vergrößerung. Hochauflösende Bilder, die mit PRECiV Pro aufgenommen werden, ermöglichen die ausschließliche Betrachtung auf dem Bildschirm, ohne die Okulare zu benutzen, wodurch das System zu einem digitalen Mikroskop wird. Das PRECiV Pro Paket unterstützt eine breite Palette von Digitalkameras.
PRECiV Pro unterstützt unser umfangreiches Sortiment an Digitalkameras, die an unsere herkömmlichen industriellen Mikroskopstative angepasst werden können. Automatische Belichtung, automatischer Weißabgleich und Fokusanzeigefunktionen vereinfachen die Bildaufnahme. Sie können den Kameramodus und die Auflösung an die Aufnahmebedingungen anpassen (Monochrom oder hohe Farbtreue) und eine Fokushilfe verwenden, um scharfe Bilder aufzunehmen. Verwenden Sie die Software mit mehreren Bildschirmen für eine verbesserte Bildschärfe und einfachere Freigabe.
| Hervorragende Leistung | Beste laterale Auflösung | Hochwertige Prüfung mit 4K | Qualitativ hochwertige Bilder | Monochrome Bilder | Ausgezeichnetes Preis-Leistungs-Verhältnis | Für Infrarot-Beobachtung (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Bildsensor | 1,1 Zoll Farb-CMOS |
1/2,3 Zoll Farb-CMOS |
1 Zoll Farb-CMOS |
1/1,8 Zoll Farb-CMOS |
1/1,8 Zoll Monochrome CMOS |
0,5 Zoll Farb-CMOS |
2/3 Zoll Monochrom InGaAs |
|
| Pixeldichte (Megapixel) | 12–49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 Pixel | |
| Pixelgröße (µm) | 3,45 × 3,45 | 1,25 × 1,25 Pixel | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 Pixel | 20 × 20 | |
| Bildfrequenz (fps) | 60–22 | 59–10,5 | 64–32 | 60–45 | 60–45 | 40–19 | 60 | |
| Anschluss | USB 3.1 Gen 2 | USB 3.0 | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.1 Typ C | USB 3.0 | |
| Windows 10/11—64 Bit | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Spezielle Features | Schaltbarer IR-Sperrfilter | Focus Peaking, Smart Image Averaging | Global Shutter | Rolling Shutter | Rolling Shutter | Rolling Shutter | Kühlung mittels Pelletier-Element | |
| ADC* *Analog-Digital-Umsetzer; die tatsächliche Bit-Tiefe der Kamera hängt von der verwendeten Software ab. |
10 Bit | 12 Bit | 10 Bit | 10 Bit | 10 Bit | 10 Bit | 14 Bit | |
| Mikroskopie | Helle Bedingungen (z. B. Hellfeld) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | – |
| Schwache Lichtbedingungen (z. B. Dunkelfeld, polarisiertes Licht, DIC-Kontrastverfahren) | ✓ | ✓ | ✓ | ✓ | ✓ | – | – | |
| Sehr dunkle Lichtverhältnisse (z. B. Fluoreszenz) | ✓ | – | – | – | ✓ | – | – | |
| IR | ✓ Bis zu 1000 nm |
– | – | – | ✓ Bis zu 1000 nm |
– | ✓ | |
| Messung/Analyse | Auffinden kleinster Unterschiede bei geringer Vergrößerung | ✓ | ✓ | ✓ | – | – | – | – |
| Messung/Analyse mit hoher Genauigkeit | ✓ | ✓ | ✓ | ✓ | – | – | – | |
| Analyse nach der Schwellenwertmethode (Schwarzweiß-Modus) | ✓ | – | ✓ | ✓ | ✓ | – | ✓ | |
Unterstützte motorgesteuerte Tische
Mit dem optionalen Motorisierungsmodul kann die PRECiV Pro Software mehrere motorgesteuerte X- und Y-Tische von Drittanbietern sowie motorgesteuerte Z-Fokustriebe von Drittanbietern für die erweiterte Bilderfassung steuern.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Elektronik | QT-ADM3 [RS-232] |
MAC6000 [RS-232 oder USB*] |
TANGO [RS-232 oder USB*, PCI-e] |
PROSCAN 3 [RS-232 oder USB*] |
| BX3M X-, Y-Tisch | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ Adapter) |
SCAN 75 x 50 SCAN 130 × 85 SCAN 225 × 76 |
H101BX 114 × 75 mm |
| MX63 / MX63LX-, Y-Tisch | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ Adapter) 99S105-6-LE 305 × 305 mm (+ Adapter) |
SCAN 200 × 200 SCAN 300 × 300 |
H105 154 × 154 mm H112 302 × 302 mm |
| GX53 X-, Y-Tisch | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 | H117 114 × 75 mm | |
| Motorgesteuerter Fokustrieb | MSS-FM1 | 96A404 | MFD-2 (nur BX3M) MFD |
PS3H122R |
* Virtueller COM-Port (Treiber muss installiert werden, auf PRECiV Setup-Datenträger enthalten)
Anwendungsspezifische Softwarelösungen für motorgesteuerte X-, Y- und Z-Tische
Speziell entwickelte anwendungsspezifische Softwarelösungen erweitern die X-, Y-, Z-Motorisierung.
- Makro-zu-Mikro: In einem Übersichtsbild werden Gefüge identifiziert. Dann werden deren Umrisse in einen Scanbereich zur Erfassung mit höherer Vergrößerung für die weitere Verarbeitung umgewandelt.
- Navigation auf dem Wafer: Punkte von Interesse auf einem Wafer werden definiert und verschiedene Punkte werden für die Bildaufnahme angefahren. Die Probe wird mithilfe der Dreipunktausrichtung neu positioniert, die Navigation erfolgt mithilfe des Zeilen- und Spaltenindex auf Wafern mit Dies.
- Messung mit dem Tisch: Mit den Koordinaten eines motorgesteuerten oder codierten Tisches werden Start- und Endpunkt einer individuellen Längenmessung festgelegt. Das Ergebnis der 2D-Messung umfasst die Positionen X, Y und Z.
Echtzeit-Bilderfassung
Alle PRECiV Softwarepakete sind mit digitaler Live-Bearbeitungstechnologie ausgestattet, um beispielsweise ein Live-Bild zu vergrößern und anschließend Details zu prüfen oder interaktive Messungen durchzuführen.
Die automatische Belichtungssteuerung der Software, die Live-Histogramm-Anzeige und die Überbelichtungsanzeige sorgen dafür, dass der gesamte Dynamikbereich der Kamera genutzt wird, ohne dass es zu Blooming- oder Blendungsartefakten kommt. Mit der Fokusanzeige kann ein Bereich von Interesse ausgewählt und fokussiert werden. Mit dem Digitalzoom, der mit dem Mausrad verstellt wird, können Prüfer das Livebild-Fenster schnell überprüfen, um sicherzugehen, dass die Kamera die gewünschten Details erfasst hat – und zwar bevor Sie das Bild aufgenommen und gespeichert wird. Das Ergebnis sind Bilder mit maximaler Detailtreue und Reproduzierbarkeit, unabhängig vom Benutzer.
Videoaufzeichnung und Zeitraffer-Bildgebung
Sie können ganz einfach Videos aufnehmen oder den Zeitraffer-Aufnahmemodus verwenden, um Zeitrafferserien aufzunehmen und zu verarbeiten.
Leistungsstarke Bildgebungs-Tools
Während der Live-Betrachtung oder der Bildanalyse nach der Aufnahme stellt die PRECiV Pro Software verschiedene Werkzeuge zur Bildverbesserung bereit, die die Prüfmöglichkeiten verbessern und die Erkennungswahrscheinlichkeit erhöhen. PRECiV Pro unterstützt:
- Hellfeld
- Dunkelfeld
- Polarisation
- Differenziellen Interferenzkontrast (DIC)
- MIX (Hellfeld und Dunkelfeld)
Alle Bildfilter können auch auf 4K und größere Bilder angewendet werden.
Die sichere Farbwiedergabe und hohe Auflösung liefern die für industrielle Anwendungen erforderlichen hochwertigen Bilder. PRECiV Pro verfügt außerdem über praktische Tools zur Optimierung des Live-Bildes, darunter HDR (High Dynamic Range), Blendschutz, eine digitale Strichplatte und eine Fokushilfe.
Verstärkter Kontrast
Die HDR-Bildgebung verbessert den Bildkontrast bei schwierigen Bedingungen (sehr helle und sehr dunkle Bereiche im selben Bild). In diesem Modus können alle Kameras verwendet werden, welche die PRECiV Pro Software unterstützen, außerdem Spezialkameras mit einem verfügbaren Live-Modus.
MIX-Mikroskopie
Die PRECiV Pro unterstützt das MIX-Kontrastverfahren. Dieses Verfahren kombiniert eine gerichtete Dunkelfeld-Beleuchtung, bei der ein LED-Ring einen oder mehrere Quadranten gleichzeitig beleuchtet, mit Hellfeld-Beleuchtung, Fluoreszenz- oder Polarisationsmikroskopie und ermöglicht so dem Benutzer, Defekte hervorzuheben und erhabene Oberflächen von Vertiefungen zu unterscheiden, die mit herkömmlichen Mikroskopen normalerweise schwer zu erkennen sind. Bei dem MIX-Kontrastverfahren ist die Lichthofbildung einer Probe reduziert, sodass es sich zur Visualisierung der Oberflächentextur einer Probe eignet.
Konventionell: Beim Hellfeld fällt das Licht gerade nach unten auf die Probe, während beim traditionellen Dunkelfeld Kratzer und Unebenheiten auf einer flachen Oberfläche hervorgehoben werden, wenn die Probe von der Objektivseite beleuchtet wird.
Konventionell: Beim Hellfeld fällt das Licht gerade nach unten auf die Probe, während beim traditionellen Dunkelfeld Kratzer und Unebenheiten auf einer flachen Oberfläche hervorgehoben werden, wenn die Probe von der Objektivseite beleuchtet wird.
Erweitert: MIX ist eine Kombination aus Hellfeld und gerichtetem Dunkelfeld mit einem LED-Ring; mit den LEDs kann die Beleuchtungsrichtung ausgewählt werden.

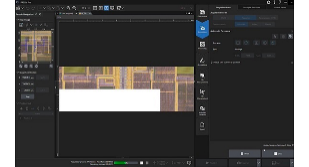

Aufnahme kombinierter Panorama- und EFI-Bilder
Die EFI-Funktion (Extended Focal Imaging) ermöglicht durch serielle Aufnahme mehrerer Bilder mit verschiedenen Scharfeinstellungen völlig scharfe Bilder mit manuellen und motorgesteuerten Geräten. Im manuellen Modus können mit der Panoramafunktion Bilder aufgenommen werden, die größer als das Sichtfeld des Mikroskops sind, indem der Objekttisch manuell oder automatisch über die Probe bewegt wird. Mit der PRECiV Pro Software lässt sich jetzt die Instant-EFI- und die Panoramafunktion kombinieren (sogar für manuelle Mikroskoptische), wobei beide Hände am Mikroskop bleiben. Ein farbiger Rahmen zeigt die Qualität der zusammengesetzten Bilder an, auf einem geteilten Bildschirm werden das Live-Bild und das zusammengesetzte Bild nebeneinander angezeigt. Bei motorgesteuerten Geräten erfolgt die Aufnahme solcher kombinierten Panorama- und EFI-Bilder vollkommen automatisch.*
*Erfordert die optionalen Module für Motorisierung oder 3D-Erfassung.
Einfacher Zugriff auf den Panoramamodus, um automatisch oder manuell Panoramabilder aufzunehmen
Schnelle manuelle oder automatische Aufnahme von Bildern mit höherer Schärfentiefe mittels EFI
Großformatige, vollständig fokussierte Bilder durch Kombination der Panorama- und EFI-Funktion
Erweiterte interaktive Messungen
Das PRECiV Pro Softwarepaket ermöglicht präzise, zweidimensionale wiederholfähige Messungen auf einem Live- oder aufgezeichneten Bild durch Kombination einer einfachen Benutzeroberfläche mit leistungsstarken Funktionen wie der automatischen Kantenerkennung, die die zuverlässige Messung des Abstands zwischen Punkten erleichtert. Weitere hilfreiche Messfunktionen:
- Kantenerkennung von Kreisen
- Zauberstab für die automatische Bereichserkennung
- Hilfslinien zur Vereinfachung komplexer geometrischer Messungen
- Verknüpfung von Objekten, um vorhandene Messungen zu verbinden
Die Messergebnisse können in einer Arbeitsmappe zusammengestellt und problemlos in eine Excel exportiert werden.
Automatisierung von Routineaufgaben mit Makros
Makros (Abfolge von einfachen Abläufen) können aufgezeichnet und automatisch auf einzelne Bilder oder auf Bildserien angewendet werden. Mit dem Makro-Recorder können Makros einfach aufgezeichnet und wiedergegeben werden.
Verbesserte Mikroskopie-Erfahrung mittels KI
Die Bildanalyse der PRECiV Software mit TruAI Deep-Learning-Technologie geht über klassische Algorithmen hinaus. Prüfer können ein trainiertes neuronales Netz für Proben anwenden, um eine höhere Reproduzierbarkeit und zuverlässigere Analysen zu erzielen. Die Auswahl zwischen semantischer oder Instanz-Segmentierungsmethode für ein verbessertes Trainieren neuronaler Netze ermöglicht, dass Bediener schwierige Anwendungen in einem Schritt bewältigen können.
Live-KI
Die Live-KI* ist eine leistungsstarke Funktion für alltägliche Aufgaben. Sie zeigt die erkannten Merkmale direkt auf dem Live-Bild in Form eines Overlays an. So kann die Probe leicht auf erwünschte oder unerwünschte Flecken untersucht werden, ohne das Bild selbst zu verändern. Mithilfe von Live-KI lässt sich zudem die Bildqualität verbessern, wie durch das Entfernen unerwünschter Kratzer, um eine bessere Analyse zu ermöglichen. Optional kann die PRECiV TruAI Technologie auch die Fehler zählen, die sie auf dem Live-Bild identifiziert.**
* Unter Verwendung des optionalen Trainingsmoduls für neuronale Netze.
** Unter Verwendung der optionalen Count & Measure Funktion oder spezieller Materiallösungen (Phasenanalyse, Partikelverteilung, Porosität).
Neuronale Netzintegration (KI)
Die KI der PRECiV Software kann auf einem PC verwendet werden, auch wenn dieser offline ist.* Das Training wird mit dem bereitgestellten Datensatz durchgeführt, und die Qualität der KI-Analyse hängt von den für das Training bereitgestellten Bildern ab.
- Ideale Lösung für anspruchsvolle Anwendungen, die eine komplexe Bildanalyse erfordern
- Verwendung trainierter neuronaler Netze für die Bildsegmentierung in Count and Measure und ausgewählten Materiallösungen
- Verwendung trainierter neuronaler Netze zum Erstellen einer Wahrscheinlichkeitskarte für die Unterscheidung von Bildmerkmalen
- Trainieren Sie neuronale Netze anhand von semantischen (mit Schwerpunkt auf Phasenerkennung) oder instanziellen (mit Schwerpunkt auf Objektzählung) Segmentierungsmethoden
- Einfache interaktive Trainingsoberfläche für ein schnelles Training des neuronalen Netzes, wenn nur eine kleine Anzahl Objekte erkannt werden muss
- Entfernen Sie unerwünschte Kratzer oder Texturen auf dem beobachteten Livebild, ohne die Originaldaten zu verändern
*Die PRECiV KI-Technologie verwendet keine generative KI. Die PRECiV KI ist netzwerkunabhängig und kann auch auf einem nicht angeschlossenen PC genutzt werden.
Professioneller Bericht mit einer Übersicht der Daten der Partikelzählung, einschließlich der Bilddetails mit digitaler Vergrößerung
Effiziente Berichterstellung
Oft dauert die Erstellung eines Berichts länger als die Bildaufnahme und die Messungen selbst. PRECiV Pro bietet intuitive Werkzeuge zur Routineerstellung detaillierter Berichte mit vordefinierten Vorlagen. Die Bearbeitung ist einfach, und die fertigen Berichte können in Microsoft Word, Excel oder PowerPoint exportiert werden.
Optionale PRECiV Pro Module
- 3D-Erfassung: Codierte und motorgesteuerte Z-Steuerung mit Höhenkartierungsfunktionen.
- Motorisierung: Steuerung manueller und halbautomatischer Mikroskope und motorgesteuerter Geräte für die Industrie und Materialwissenschaft.
- Anwendungsspezifische Softwarelösungen: Softwarelösungen zur Unterstützung von motorgesteuerten X-, Y- und Z-Tischen (Makro-Mikro-Betrachtung, Navigieren auf dem Wafer, Messung mit dem Tisch).
- Trainieren neuronaler Netze: Trainieren neuronaler Netze mit semantischen (für gut getrennte Objekte oder wenn die Objekttrennung irrelevant ist) oder Instanz-Segmentierungsmethoden (für Objekte, die sich berühren, wie Körner).
- 3D-Analyseanwendungen: 3D-Linienprofilmessungen, erweiterte 3D-Messungen und Oberflächenrauheitsanalysen von 3D-Bildern.
- Count and Measure (Zählen und Messen): Die Erkennung von Objekten und die Bestimmung der Größenverteilung zählen zu den wichtigsten Anwendungen bei der digitalen Bildgebung. Die PRECiV Lösung Count and Measure zum Zählen und Messen trennt mit modernen Schwellenwertverfahren Merkmale wie Partikel und Kratzer zuverlässig vom Hintergrund.
- Grain Sizing (Korngrößenbestimmung): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Korngröße nach dem Trennen, Polieren oder Ätzen von Stahlproben. Die Korngrößenanalyse nach dem Linienschnittverfahren basiert auf der Überlagerung von Testlinien und der Zählung der Anzahl von Schnittpunkten mit Korngrenzen, während die planimetrische Bestimmung der Korngröße die Grenzen für jedes Korn rekonstruiert und eine Korngrößenbestimmung mit dem Flächenanteil der zweiten Phase durchführt.
- Non-Metallic Inclusions (Nicht metallische Einschlüsse): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Form und Größe nichtmetallischer Einschlüsse (Oxid, Aluminiumoxid, Sulfid oder Silikat) in Stahl.
- Cast Iron (Gusseisen): Diese Software-Lösung wird von Metallgussherstellern verwendet, welche die Kugelgrafitbildung in Metallguss bestimmen und kontrollieren müssen, um die mechanischen Eigenschaften ihrer Gussprodukte zu prüfen.
- Layer Thickness (Schichtdicke): Mit der Schichtdickenlösung können eine oder mehrere Schichten einer Querschnittsprobe gemessen werden. Die Formen werden definiert und die Schichten automatisch gemessen.
- Measurement Sequence (Messsequenz): Mit dieser Lösung können interaktive Messungen mit verschiedenen Messwerkzeugen in einer vordefinierten Reihenfolge durchgeführt werden.
- Porosity (Porosität): Diese Software-Lösung ermöglicht entweder die Messung des Flächenanteils von Poren oder der Anzahl der Oberflächenporen mithilfe von Bereichen von Interesse (ROIs) (kreisförmig, dreieckig, rechteckig und polygonal) und Schwellenwerten.
- Particle Distribution (Partikelverteilung): Diese Software-Lösung wird zur Erstellung von Histogrammen und Tabellen zur Partikelgrößenverteilung aus mehreren Bildern oder Bilderserien verwendet.
- Coating Thickness (Beschichtungsdicke): Diese Lösung erlaubt die Messung der Beschichtungsdicke an Aufsichtbildern mit dem Calotest.
- Phase Analysis (Phasenanalyse): Diese Funktion bietet eine neue integrierte Lösung für Phasenanalysen an einer Auswahl verschiedener Bereiche von Interesse (ROIs) wie Dreiecke, Kreise, Rechtecke und Polygone.
- Dendrite Arm Spacing (Dendritenarmabstand): Mit dieser Lösung wird der mittlere Dendritenarmabstand in Aluminiumguss manuell oder automatisch bestimmt.
- Chart Comparison on Selected Standards for Grain Sizing, Graphite Evaluation, Non-Metallic Inclusions, and Hard Metals (Richtreihenvergleich ausgewählter Standards für Korngröße, Graphitbewertung, nichtmetallische Einschlüsse und Hartmetalle): Ein Live- oder Standbild wird zu Vergleichszwecken mit einem Standardchart überlagert. Es steht eine Funktionsvorschau zur Verfügung.
PRECiV DSX
PRECiV DSX für Digitalmikroskope
Mit PRECiV DSX lassen sich unsere Digitalmikroskope der DSX Serie steuern, wie die DSX2000 und DSX1000 Systeme. Die Software optimiert den Arbeitsablauf durch die Steuerung der Makro-zu-Mikro-Beobachtung, mehrere Beobachtungsmethoden auf Knopfdruck und einen einfachen Objektivwechsel.
Unterstützt den modularen Mikroskop-Aufbau
PRECiV DSX unterstützt alle Digitalmikroskope der DSX Serie und das dazugehörige Zubehör.
Unterstützte Hardware
- Konfigurationen mit schwenkbarem und aufrechtem Stativ
- Universal, standardmäßige und motorgesteuerte Zoomeinheiten
- DSX Konsolen
- Eine Vielzahl motorgesteuerter Tische

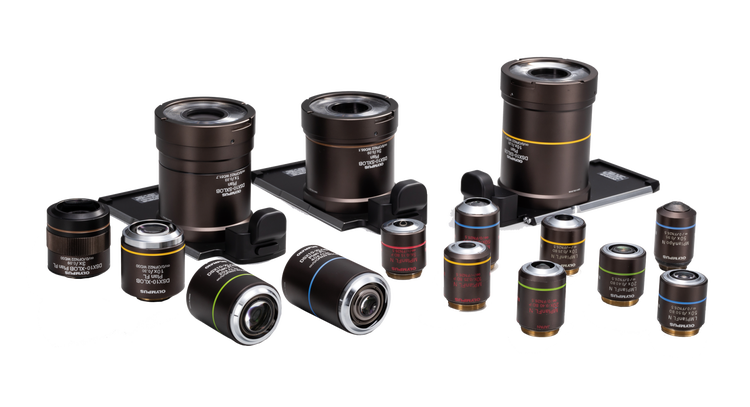

Unterstützte Objektivlinsen
PRECiV DSX unterstützt bis zu 20 Objektive für Digitalmikroskope der DSX Serie, einschließlich Optionen mit besonders großem Arbeitsabstand und hoher numerischer Apertur.
Best-Image-Mikroskopieverfahren
Mit einem einzigen Klick kann in der PRECiV DSX Software sofort zwischen allen verfügbaren Beobachtungsbedingungen (Hellfeld, Schräglicht, Dunkelfeld, Polarisation, MIX-Beleuchtung, differenzieller Interferenzkontrast (DIC) und schattiertes Relief) umgeschaltet werden und Sie können das bestmögliche Bild für die untersuchte Probe auswählen.
Schattiertes Relief
In der PRECiV DSX Software kann unsere einzigartige SR-Methode (schattiertes Relief) für das DSX2000 Mikroskop ausgewählt werden. Mit dieser Methode lassen sich feinste, schwer erkennbare Defekte in Echtzeit und ohne Verzögerungen bei der Nachbearbeitung aufdecken. Bewegen Sie den Objekttisch und scannen Sie Ihre Probe nahtlos, während schattierte Reliefbilder sofort angezeigt werden – für schnelle und gründliche Inspektionen.
Minimaler Schulungsaufwand
Durch die Einhaltung der Schrittreihenfolge einer vordefinierten Prüfung im EZ-Modus können alle Teammitglieder mit minimalem Schulungsaufwand eine effiziente Mikroskopieanalyse durchführen. Die PRECiV DSX Benutzeroberfläche bietet erfahrenen Benutzern im flexiblen Prüfmodus die komplette Kontrolle für erweiterte Analysen.
Erweiterte interaktive Messungen
Die PRECiV DSX Software ermöglicht präzise, zweidimensionale wiederholbare Messungen auf einem Live- oder aufgezeichneten Bild durch Kombination einer einfachen Benutzeroberfläche mit leistungsstarken Funktionen wie der automatischen Kantenerkennung, die die zuverlässige Messung des Abstands zwischen Punkten erleichtert. Weitere hilfreiche Messfunktionen:
- Kantenerkennung von Kreisen
- Zauberstab für die automatische Bereichserkennung
- Hilfslinien zur Vereinfachung komplexer geometrischer Messungen
- Verknüpfung von Objekten, um vorhandene Messungen zu verbinden
Einfache und erweiterte 3D-Messungen
Einfache 3D-Messungen (Linienprofil) sind in PRECiV DSX auf allen Bildern mit Höheninformationen verfügbar. Für erweiterte Messungen (Oberflächenrauheit, Volumenmessung) kann PRECiV DSX die Bilder direkt in die 3D-Analyseanwendung exportieren, um sie dort weiter zu verarbeiten und zu analysieren.
Einfache 3D-Messungen (Linienprofil) sind in der PRECiV Software auf allen Bildern mit Höheninformationen verfügbar.
Für erweiterte Messungen (Oberflächenrauheit, Schichtdicke und Volumenmessung) kann die PRECiV Software Bilder direkt in die 3D-Analyseanwendung exportieren.
Aufnahme kombinierter Panorama- und EFI-Bilder
Die EFI-Funktion (Extended Focal Imaging) ermöglicht durch serielle Aufnahme mehrerer Bilder mit verschiedenen Scharfeinstellungen völlig scharfe Bilder mit manuellen und motorgesteuerten Geräten. Mit der Panoramafunktion lassen sich Bilder aufnehmen, die größer als das Sichtfeld des Mikroskops sind. Mit PRECiV DSX können EFI- und Panoramabilder offline auf der Grundlage zuvor aufgenommener Bilder berechnet werden.
Verbesserte Mikroskopie-Erfahrung mittels KI
Die Bildanalyse der PRECiV Software mit TruAI Deep-Learning-Technologie geht über klassische Algorithmen hinaus. Prüfer können ein trainiertes neuronales Netz für Proben anwenden, um eine höhere Reproduzierbarkeit und zuverlässigere Analysen zu erzielen. Die Auswahl zwischen semantischer oder Instanz-Segmentierungsmethode für ein verbessertes Trainieren neuronaler Netze ermöglicht, dass Bediener schwierige Anwendungen in einem Schritt bewältigen können.
Live-KI
Die Live-KI* ist eine leistungsstarke Funktion für alltägliche Aufgaben. Sie zeigt die erkannten Merkmale direkt auf dem Live-Bild in Form eines Overlays an. So kann die Probe leicht auf erwünschte oder unerwünschte Flecken untersucht werden, ohne das Bild selbst zu verändern. Mithilfe von Live-KI lässt sich zudem die Bildqualität verbessern, wie durch das Entfernen unerwünschter Kratzer, um eine bessere Analyse zu ermöglichen. Optional kann die PRECiV TruAI Technologie auch die Fehler zählen, die sie auf dem Live-Bild identifiziert.**
* Unter Verwendung des optionalen Trainingsmoduls für neuronale Netze.
** Unter Verwendung der optionalen Count & Measure Funktion oder spezieller Materiallösungen (Phasenanalyse, Partikelverteilung, Porosität).
Neuronale Netzintegration (KI)
Die KI der PRECiV Software kann auf einem PC verwendet werden, auch wenn dieser offline ist.* Das Training wird mit dem bereitgestellten Datensatz durchgeführt, und die Qualität der KI-Analyse hängt von den für das Training bereitgestellten Bildern ab.
- Ideale Lösung für anspruchsvolle Anwendungen, die eine komplexe Bildanalyse erfordern
- Verwendung trainierter neuronaler Netze für die Bildsegmentierung in Count and Measure und ausgewählten Materiallösungen
- Verwendung trainierter neuronaler Netze zum Erstellen einer Wahrscheinlichkeitskarte für die Unterscheidung von Bildmerkmalen
- Trainieren Sie neuronale Netze anhand von semantischen (mit Schwerpunkt auf Phasenerkennung) oder instanziellen (mit Schwerpunkt auf Objektzählung) Segmentierungsmethoden
- Einfache interaktive Trainingsoberfläche für ein schnelles Training des neuronalen Netzes, wenn nur eine kleine Anzahl Objekte erkannt werden muss
- Entfernen Sie unerwünschte Kratzer oder Texturen auf dem beobachteten Livebild, ohne die Originaldaten zu verändern
*Die PRECiV KI-Technologie verwendet keine generative KI. Die PRECiV KI ist netzwerkunabhängig und kann auch auf einem nicht angeschlossenen PC genutzt werden.
Optionale PRECiV DSX Module
- Trainieren neuronaler Netze: Trainieren neuronaler Netze mit semantischen (für gut getrennte Objekte oder wenn die Objekttrennung irrelevant ist) oder Instanz-Segmentierungsmethoden (für Objekte, die sich berühren, wie Körner).
- 3D-Analyseanwendungen: 3D-Linienprofilmessungen, erweiterte 3D-Messungen und Oberflächenrauheitsanalysen von 3D-Bildern.
- Count and Measure (Zählen und Messen): Die Erkennung von Objekten und die Bestimmung der Größenverteilung zählen zu den wichtigsten Anwendungen bei der digitalen Bildgebung. Die PRECiV Lösung Count and Measure zum Zählen und Messen trennt mit modernen Schwellenwertverfahren Merkmale wie Partikel und Kratzer zuverlässig vom Hintergrund.
- Grain Sizing (Korngrößenbestimmung): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Korngröße nach dem Trennen, Polieren oder Ätzen von Stahlproben. Die Korngrößenanalyse nach dem Linienschnittverfahren basiert auf der Überlagerung von Testlinien und der Zählung der Anzahl von Schnittpunkten mit Korngrenzen, während die planimetrische Bestimmung der Korngröße die Grenzen für jedes Korn rekonstruiert und eine Korngrößenbestimmung mit dem Flächenanteil der zweiten Phase durchführt.
- Non-Metallic Inclusions (Nicht metallische Einschlüsse): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Form und Größe nichtmetallischer Einschlüsse (Oxid, Aluminiumoxid, Sulfid oder Silikat) in Stahl.
- Cast Iron (Gusseisen): Diese Software-Lösung wird von Metallgussherstellern verwendet, welche die Kugelgrafitbildung in Metallguss bestimmen und kontrollieren müssen, um die mechanischen Eigenschaften ihrer Gussprodukte zu prüfen.
- Layer Thickness (Schichtdicke): Mit der Schichtdickenlösung können eine oder mehrere Schichten einer Querschnittsprobe gemessen werden. Die Formen werden definiert und die Schichten automatisch gemessen.
- Measurement Sequence (Messsequenz): Mit dieser Lösung können interaktive Messungen mit verschiedenen Messwerkzeugen in einer vordefinierten Reihenfolge durchgeführt werden.
- Porosity (Porosität): Diese Software-Lösung ermöglicht entweder die Messung des Flächenanteils von Poren oder der Anzahl der Oberflächenporen mithilfe von Bereichen von Interesse (ROIs) (kreisförmig, dreieckig, rechteckig und polygonal) und Schwellenwerten.
- Particle Distribution (Partikelverteilung): Diese Software-Lösung wird zur Erstellung von Histogrammen und Tabellen zur Partikelgrößenverteilung aus mehreren Bildern oder Bilderserien verwendet.
- Coating Thickness (Beschichtungsdicke): Diese Lösung erlaubt die Messung der Beschichtungsdicke an Aufsichtbildern mit dem Calotest.
- Phase Analysis (Phasenanalyse): Diese Funktion bietet eine neue integrierte Lösung für Phasenanalysen an einer Auswahl verschiedener Bereiche von Interesse (ROIs) wie Dreiecke, Kreise, Rechtecke und Polygone.
- Dendrite Arm Spacing (Dendritenarmabstand): Mit dieser Lösung wird der mittlere Dendritenarmabstand in Aluminiumguss manuell oder automatisch bestimmt.
- Chart Comparison on Selected Standards for Grain Sizing, Graphite Evaluation, Non-Metallic Inclusions, and Hard Metals (Richtreihenvergleich ausgewählter Standards für Korngröße, Graphitbewertung, nichtmetallische Einschlüsse und Hartmetalle): Ein Live- oder Standbild wird zu Vergleichszwecken mit einem Standardchart überlagert. Es steht eine Funktionsvorschau zur Verfügung.
PRECiV Desktop
PRECiV Desktop
Sichere Messung und Berichterstellung
Das PRECiV Desktop Softwarepaket ist für Kunden, die Daten unabhängig vom Mikroskop mit allen verfügbaren Mess- und Analysefunktionen nachbearbeiten möchten, jedoch ohne die Kamera- und Bildaufnahme-Steuerung.
Bildverarbeitung (Matrixfilter und Farb- und Kontrastanpassungen)
Für die Bearbeitung der Bilder bietet PRECiV Desktop zahlreiche Werkzeuge wie Kantenerkennungsfilter, Glättungsfilter und Schärfefilter sowie Intensitäts- und Kontrastanpassungen, Shadingkorrektur und Hintergrundsubtraktion, dynamische Kontrastverbesserung und morphologische Filter.
Erweiterte interaktive Messungen
PRECiV Desktop ermöglicht präzise, zweidimensionale wiederholfähige Messungen von aufgezeichneten Bildern durch Kombination einer einfachen Benutzeroberfläche mit leistungsstarken Funktionen wie der automatischen Kantenerkennung, die die zuverlässige Messung des Abstands zwischen Punkten erleichtert. Weitere hilfreiche Messfunktionen:
- Kantenerkennung von Kreisen
- Zauberstab für die automatische Bereichserkennung
- Hilfslinien zur Vereinfachung komplexer geometrischer Messungen
- Verknüpfung von Objekten, um vorhandene Messungen zu verbinden
Die Messergebnisse können in einer Arbeitsmappe zusammengestellt und problemlos in eine Excel exportiert werden.
Automatisierung von Routineaufgaben mit Makros
Makros (Abfolge von einfachen Abläufen) können aufgezeichnet und automatisch auf einzelne Bilder oder auf Bildserien angewendet werden. Mit dem Makro-Recorder können Makros einfach aufgezeichnet und wiedergegeben werden.
3D-Lösung
Messungen von 3D-Profilen und Oberflächen-Rauheit sind auch in der PRECiV Software verfügbar. Die 3D-Basislösung extrahiert das 3D-Profil aus jedem mit EFI aufgenommenen 3D-Bild, jedem 3D-Z-Stapel oder jeder Datei mit Höheninformationen. Diese leistungsstarke Methode funktioniert mit allen Mikroskopen und bewertet den Oberflächenzustand der Probe.
Für fortgeschrittene 3D-Messungen können mit der 3D-Analyseanwendung aufgenommene Bilder für alle Rauheitsmessverfahren auf Profil- oder Flächenniveau verknüpft werden. Die PRECiV Software kann Daten im OIR-Dateiformat exportieren, um eine bessere Kompatibilität mit Systemen, wie unseren konfokalen Laser-Mikroskopen der LEXT Serie, zu erreichen.
Einfache 3D-Messungen (Linienprofil) sind in der PRECiV Software auf allen Bildern mit Höheninformationen verfügbar.
Für erweiterte Messungen (Oberflächenrauheit, Schichtdicke und Volumenmessung) kann die PRECiV Software Bilder direkt in die 3D-Analyseanwendung exportieren.
Verbesserte Mikroskopie-Erfahrung mittels KI
Die Bildanalyse der PRECiV Software mit TruAI Deep-Learning-Technologie geht über klassische Algorithmen hinaus. Prüfer können ein trainiertes neuronales Netz für Proben anwenden, um eine höhere Reproduzierbarkeit und zuverlässigere Analysen zu erzielen. Die Auswahl zwischen semantischer oder Instanz-Segmentierungsmethode für ein verbessertes Trainieren neuronaler Netze ermöglicht, dass Bediener schwierige Anwendungen in einem Schritt bewältigen können.
Neuronale Netzintegration (KI)
Die KI der PRECiV Software kann auf einem PC verwendet werden, auch wenn dieser offline ist.* Das Training wird mit dem bereitgestellten Datensatz durchgeführt, und die Qualität der KI-Analyse hängt von den für das Training bereitgestellten Bildern ab.
- Ideale Lösung für anspruchsvolle Anwendungen, die eine komplexe Bildanalyse erfordern
- Verwendung trainierter neuronaler Netze für die Bildsegmentierung in Count and Measure und ausgewählten Materiallösungen
- Verwendung trainierter neuronaler Netze zum Erstellen einer Wahrscheinlichkeitskarte für die Unterscheidung von Bildmerkmalen
- Trainieren Sie neuronale Netze anhand von semantischen (mit Schwerpunkt auf Phasenerkennung) oder instanziellen (mit Schwerpunkt auf Objektzählung) Segmentierungsmethoden
- Einfache interaktive Trainingsoberfläche für ein schnelles Training des neuronalen Netzes, wenn nur eine kleine Anzahl Objekte erkannt werden muss
- Entfernen Sie unerwünschte Kratzer oder Texturen auf dem beobachteten Livebild, ohne die Originaldaten zu verändern
*Die PRECiV KI-Technologie verwendet keine generative KI. Die PRECiV KI ist netzwerkunabhängig und kann auch auf einem nicht angeschlossenen PC genutzt werden.
Professioneller Bericht mit einer Übersicht der Daten der Partikelzählung, einschließlich der Bilddetails mit digitaler Vergrößerung
Effiziente Berichterstellung
Oft dauert die Erstellung eines Berichts länger als die Bildaufnahme und die Messungen selbst. Die PRECiV Desktop bietet intuitive Werkzeuge zur Routineerstellung detaillierter Berichte mit vordefinierten Vorlagen. Die Bearbeitung ist einfach, und die fertigen Berichte können in Microsoft Word, Excel oder PowerPoint exportiert werden.
Optionale PRECiV Desktop Module
- Trainieren neuronaler Netze: Trainieren neuronaler Netze mit semantischen (für gut getrennte Objekte oder wenn die Objekttrennung irrelevant ist) oder Instanz-Segmentierungsmethoden (für Objekte, die sich berühren, wie Körner).
- 3D-Analyseanwendungen: 3D-Linienprofilmessungen, erweiterte 3D-Messungen und Oberflächenrauheitsanalysen von 3D-Bildern.
- Count and Measure (Zählen und Messen): Die Erkennung von Objekten und die Bestimmung der Größenverteilung zählen zu den wichtigsten Anwendungen bei der digitalen Bildgebung. Die PRECiV Lösung Count and Measure zum Zählen und Messen trennt mit modernen Schwellenwertverfahren Merkmale wie Partikel und Kratzer zuverlässig vom Hintergrund.
- Grain Sizing (Korngrößenbestimmung): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Korngröße nach dem Trennen, Polieren oder Ätzen von Stahlproben. Die Korngrößenanalyse nach dem Linienschnittverfahren basiert auf der Überlagerung von Testlinien und der Zählung der Anzahl von Schnittpunkten mit Korngrenzen, während die planimetrische Bestimmung der Korngröße die Grenzen für jedes Korn rekonstruiert und eine Korngrößenbestimmung mit dem Flächenanteil der zweiten Phase durchführt.
- Non-Metallic Inclusions (Nicht metallische Einschlüsse): Stahlhersteller verwenden diese Software-Lösung zur Messung und Kontrolle der Form und Größe nichtmetallischer Einschlüsse (Oxid, Aluminiumoxid, Sulfid oder Silikat) in Stahl.
- Cast Iron (Gusseisen): Diese Software-Lösung wird von Metallgussherstellern verwendet, welche die Kugelgrafitbildung in Metallguss bestimmen und kontrollieren müssen, um die mechanischen Eigenschaften ihrer Gussprodukte zu prüfen.
- Layer Thickness (Schichtdicke): Mit der Schichtdickenlösung können eine oder mehrere Schichten einer Querschnittsprobe gemessen werden. Die Formen werden definiert und die Schichten automatisch gemessen.
- Measurement Sequence (Messsequenz): Mit dieser Lösung können interaktive Messungen mit verschiedenen Messwerkzeugen in einer vordefinierten Reihenfolge durchgeführt werden.
- Porosity (Porosität): Diese Software-Lösung ermöglicht entweder die Messung des Flächenanteils von Poren oder der Anzahl der Oberflächenporen mithilfe von Bereichen von Interesse (ROIs) (kreisförmig, dreieckig, rechteckig und polygonal) und Schwellenwerten.
- Particle Distribution (Partikelverteilung): Diese Software-Lösung wird zur Erstellung von Histogrammen und Tabellen zur Partikelgrößenverteilung aus mehreren Bildern oder Bilderserien verwendet.
- Coating Thickness (Beschichtungsdicke): Diese Lösung erlaubt die Messung der Beschichtungsdicke an Aufsichtbildern mit dem Calotest.
- Phase Analysis (Phasenanalyse): Diese Funktion bietet eine neue integrierte Lösung für Phasenanalysen an einer Auswahl verschiedener Bereiche von Interesse (ROIs) wie Dreiecke, Kreise, Rechtecke und Polygone.
- Dendrite Arm Spacing (Dendritenarmabstand): Mit dieser Lösung wird der mittlere Dendritenarmabstand in Aluminiumguss manuell oder automatisch bestimmt.
- Chart Comparison on Selected Standards for Grain Sizing, Graphite Evaluation, Non-Metallic Inclusions, and Hard Metals (Richtreihenvergleich ausgewählter Standards für Korngröße, Graphitbewertung, nichtmetallische Einschlüsse und Hartmetalle): Ein Live- oder Standbild wird zu Vergleichszwecken mit einem Standardchart überlagert. Es steht eine Funktionsvorschau zur Verfügung.
Spezifikationen
PRECiV Version 2.2.1 – Spezifikationen
• : Standardfunktion
◦ : Optionale Funktion
– : Nicht verfügbar
| Capture | Core | Pro | DSX | Desktop | |
| Bildaufnahme | |||||
| Einfache Bilderfassung mit Kameras von Evident einschließlich automatischer Kalibrierung | • | • | • | – | – |
| Erweiterte Bilderfassung, einschließlich HDR, Live HDR (mit der DP74 und DP75) und Positionsnavigator | • | • | • | – | – |
| Beseitigung der Lichthofbildung mit dem MIX-Schieberegler (Mikroskop) oder dem LED-Ringlicht (Stereomikroskop) | – | • | • | • | – |
| Best-Image-Funktion (alle Modi, SR, HF, OBQ, DF, MIX, PO, DIC) | – | – | – | • | – |
| Videoaufnahme | • | • | • | • | – |
| Zeitraffer-Aufnahme | – | ◦ | • | • | – |
| Bilder mit erweiterter Schärfentiefe (EFI) im manuellen oder Sofortmodus | – | • | • | • | – |
| Großformatige Bildaufnahme (Panoramabilder) im manuellen oder Sofortmodus | – | ◦ | • | • | – |
| EFI und Panoramabilder kombiniert im manuellen Modus | – | ◦ | • | • | – |
| Automatische EFI mit motorgesteuerten Geräten, einschließlich Schnell-Scan-Modus | – | ◦ | ◦ | • | – |
| Automatische Panoramaaufnahmen mit motorgesteuerten Geräten | – | ◦ | ◦ | • | – |
| Probennavigation und Positionslistenverwaltung mit motorgesteuerten Geräten | – | ◦ | ◦ | • | – |
| Automatische EFI- und Panoramaaufnahmen in Kombination mit motorgesteuerten Geräten | – | ◦ | ◦ | • | – |
| Kontinuierlicher Autofokus | – | • | • | •*1 | – |
| Bildgebung- und Anpassungswerkzeuge | |||||
| Benutzeroberfläche mit nach Zweck gruppierten Funktionen | • | • | • | • | • |
| Overlay-Informationsebene (Maßstableiste, Fadenkreuz, digitales Fadenkreuz) | • | • | • | • | • |
| Vergrößerung auf dem Bildschirm | • | • | • | • | – |
| Makro-Manager | – | • | • | • | • |
| Statische Annotationen | • | • | • | • | • |
| Live-Zoom | • | • | • | • | – |
| Messungen/Bildanalyse | |||||
| Einfache interaktive Messung (horizontale Linie, vertikale Linie, beliebige Linie, Polylinie, 3-Punk-Kreis, Rechteck, gedrehtes Rechteck, 3-Punkt-Winkel, 4-Punkt-Winkel, senkrechte Linie, parallele Linie, Abstand, Polygonfläche, XY-Abstand, Abstand zwischen zwei Fadenkreuzen, Kreis-zu-Kreisabstand, lineares Lineal, Punktkoordinaten) | • | • | • | • | • |
| 3D-Linienprofilmessung und einfache 3D-Messungen | – | ◦ | ◦ | • | • |
| 3D-Analyseanwendungen: 3D-Linienprofilmessungen, erweiterte 3D-Messungen und Oberflächenrauheitsanalysen von 3D-Bildern | – | ◦ | ◦ | ◦ | ◦ |
| 2D-Linienprofilmessungen | – | ◦ | • | • | • |
| Erweiterte interaktive Messung einschließlich automatischer Kantenerkennung und Hilfslinien (Winkellineal, 2-Punkt-Kreis, gedrehte Ellipse, geschlossenes Polygon, Zauberstab, interpoliertes Polygon, mehrere senkrechte Linien, Asymmetrielinien, Kehlnahtdicke) | – | ◦ | • | • | • |
| Kennzeichnung neuronale Netze | – | • | • | • | • |
| Live-KI | – | • | • | • | • |
| Offline-EFI, Offline-Panorama | – | ◦ | ◦ | • | • |
| Bildverbesserungsfilter (Kantenerkennungsfilter, Glättungsfilter und Schärfungsfilter), Intensitäts- und Kontrastanpassung, Schattierungskorrektur und Hintergrundsubtraktion, dynamische Kontrastverbesserung, morphologische Filter | – | • | • | • | • |
| Berichterstellung | |||||
| Datenexport in Evident Arbeitsmappe | • | • | • | • | • |
| Datenexport für Microsoft Excel | – | • | • | • | • |
| Erstellung von Berichten und Präsentationen in Microsoft 365/Microsoft Office 365 (32 Bit/64 Bit), Office 2021 (32 Bit/64 Bit) und Office 2019 (32 Bit/64 Bit) | – | ◦ | • | • | • |
| Gerätesupport*2 | |||||
| Evident Mikroskope*2 und Evident Kameras*3 | • | • | • | – | – |
| Motorgesteuerte X,Y-Tische von Drittanbietern (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | – | ◦ | ◦ | – | – |
| Motorgesteuerter X,Y-Fokustrieb von Drittanbietern (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | – | ◦ | ◦ | – | – |
| SWIR-Kamera von Drittanbietern | – | ◦ | ◦ | – | – |
| DSX2000/DSX1000 System, Konsole und Makro-Kamera | – | – | – | • | – |
| Optionale Module | |||||
| Motorisierung | – | ◦ | ◦ | • | – |
| 3D-Erfassung | – | ◦ | ◦ | • | – |
| Count and Measure (Zählen und Messen) | – | ◦ | ◦ | ◦ | ◦ |
| Grain Sizing (Korngrößenbestimmung) | – | ◦ | ◦ | ◦ | ◦ |
| Non-Metallic Inclusions (Nichtmetallische Einschlüsse) | – | ◦ | ◦ | ◦ | ◦ |
| Cast Iron (Gusseisen) | – | ◦ | ◦ | ◦ | ◦ |
| Layer Thickness (Schichtdicke) | – | ◦ | ◦ | ◦ | ◦ |
| Measurement Sequence (Messsequenz) |
– | ◦ | ◦ | ◦ | ◦ |
| Porosity (Porosität) | – | ◦ | ◦ | ◦ | ◦ |
| Particle Distribution (Partikelverteilung) | – | ◦ | ◦ | ◦ | ◦ |
| Coating Thickness (Beschichtungsdicke) | – | ◦ | ◦ | ◦ | ◦ |
| Phase Analysis (Phasenanalyse) | – | ◦ | ◦ | ◦ | ◦ |
| Training neuronaler Netze | – | ◦ | ◦ | ◦ | ◦ |
| Dendrite Arm Spacing (Dendritenarmabstand) | – | ◦ | ◦ | ◦ | ◦ |
| Richtreihenvergleich ausgewählter Standards für Korngröße, Graphitbewertung, nichtmetallische Einschlüsse und Hartmetalle | – | ◦ | ◦ | ◦ | ◦ |
| Anwendungsspezifische Softwarelösungen | – | ◦ | ◦ | ◦ | ◦ |
*1Nur DSX2000.
*2Für Fragen zu unterstützten Geräten kontaktieren Sie Evident.
*3 Unterstützt: BX41M-LED, BX51, BX51M, BX53M, GX41, GX51, GX53, GX71, MX51, MX63, MX63L, SZ61, SZX7, SZX9, SZX10, SZX12, SZX16, BX3M-CB, BX3M-CBFM, BXFM, DSX1000 und DSX2000.
*4 Unterstützt die Mikroskopkameras: LC30, LC35, DP22, DP23, DP23M, DP27, DP28, DP73, DP73 WDR, DP74, DP75, SC30, SC50, SC100, SC180 und UC90.
*5 Unterstützt Chuo Seiki: QT-ADM3, MSS-50C-OB, MSS-50WC-OB, MSS-150C, MSS-399C, MSSS-FM1; Ludl: MAC6000, 96S100, 96S109-LE, 96S103-6-LE, 96S106-O3-LE, 96A404; Märzhäuser: TANGO, SCAN 75x50, SCAN130x85, SCAN 225x76, SCAN 200x200, SCAN 300x300, MFD-2; Prior: ProScan 3, ES111, H101F, H105, H112, H117, PS3H122R.
PC-Anforderungen für PRECiV Capture/Core/Pro/Desktop Version 2.2.1
Min. 50 GB Festplattenspeicher für Bilder und Daten
Besondere Anforderungen an den Speicher für bestimmte Funktionen:
Training neuronaler Netze: 32 GB RAM
3D-Analyseanwendung: 32 GB RAM
1920 × 1080 (Full HD)
3840 × 2160 (4K), 27/32 Zoll (150 % Anzeigeskalierung)
Besondere Anforderungen an die Grafikkarte für bestimmte Funktionen:
PC-Anforderungen für PRECiV DSX Version 2.2.1
Min. 50 GB Festplattenspeicher für Bilder und Daten
Besondere Anforderungen an den Speicher für bestimmte Funktionen:
Training neuronaler Netze: 32 GB RAM
3D-Analyseanwendung: 32 GB RAM
1920 × 1080 (Full HD)
3840 × 2160 (4k), 27/32 Zoll (150 % Anzeigeskalierung)
64 Bit Grafikkarte, wie NVIDIA Quadro P620 / T600 / T400 / T1000 / A400 / A1000 mit mindestens 4 GB RAM
Besondere Anforderungen an die Grafikkarte für bestimmte Funktionen:
• Training neuronaler Netze: NVIDIA-Grafikkarte, kompatibel mit CUDA 11, 8 GB RAM
Informationsmaterialien
Insights Blogartikel
Videos
PRECiV License Activation
PRECiV License Deactivation
PRECiV Installation
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_2.2_fv.mp4
Einführung von PRECiV 2.2
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_DSX_2.2.1_fv.mp4
Einführung von PRECiV DSX 2.2.1
Operative Spitzenleistung nutzen: Erweiterte Bildgebung und Messung für Qualitätskontrolle und Prüfung mit der PRECiV Software
PRECiV anwendungsspezifische Lösung: Navigation auf dem Wafern
PRECiV Tutorial: Automatisierte EFI-Bilderfassung
https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/EFI_Panorama_fv.mp4
