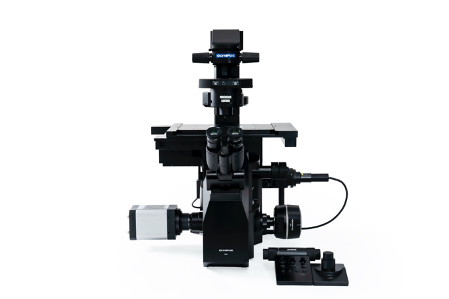

Inverses motorisiertes Mikroskopsystem IXplore IX85 Live
Das IXplore™ IX85 Live-System wurde zur Reduzierung von Photobleichung und Phototoxizität entwickelt und ist für physiologische Experimente mit der Beobachtung lebender Zellen und Gewebe optimiert. Es bietet präzise Umgebungskontrolle und verbesserte Robustheit und unterstützt die langfristige Zelllebensfähigkeit und -stabilität für Zeitraffer-Bildgebungsanwendungen, wie z. B. in der Krebs-, Stammzellen- und Gehirnforschung.
Klare, schnelle und genaue Lebendzellbildgebung
Das inverse IXplore™ IX85 Live-Mikroskopsystem erlaubt eine präzise Lebendzellbildgebung, reduziert das Photobleaching und verbessert die Zellviabilität für physiologische Experimente. Dank einer branchenführenden Feldzahl (FN) von 26,5 mm kann das IXplore™ IX85 Live klare, präzise Bilder schneller als je zuvor erfassen.
Ein neuer Standard für Bildtiefe und die Nutzbarkeit von Objektiven
Mit den Silikonöl-Immersionsobjektiven von Evident können Sie bei anspruchsvollen Zeitrafferexperimenten klarere Bilder von lebenden Proben aufnehmen. Diese Objektive verringern zudem die sphärische Aberration durch den unterschiedlichen Brechungsindex und ermöglichen hochauflösende Beobachtungen tief im Inneren von lebendem Gewebe.
Unser neues Multi-Immersionsobjektiv (LUPLAPO25XS) führt eine bahnbrechende neue Immersionstechnologie ein. Dieses Objektiv vereint alle Vorteile unseres Silikonöl-Immersionsobjektivs mit innovativer Benutzerfreundlichkeit. Die Silikon-Gel-Pad-Technologie kombiniert die Qualität eines Silikonöl-Immersionsobjektivs mit der Benutzerfreundlichkeit eines trockenen Objektivs.
- Kein Abwischen oder Wechseln des Öls bei der Bewegung über die Probe erforderlich
- Kein Austrocknen des Immersionsmediums bei langen Zeitrafferaufnahmen
- Müheloser Wechsel von Immersionsobjektiven
Stabile, verlässliche Bildgebungsergebnisse
Die Bildgebung von lebenden Zellen erfordert viel Zeit und Ressourcen. Dazu muss Ihr Labor über das richtige Mikroskopsystem verfügen. Das IXplore™ IX85 Live System zeichnet sich durch erhöhte Steifigkeit aus und reduziert die Auswirkungen von Schwingungen und Temperaturänderungen auf das Mikroskop. Dies erleichtert auch zuverlässige Zeitrafferaufnahmen, da die gewünschte Fokusposition auf der Z-Achse beibehalten wird.

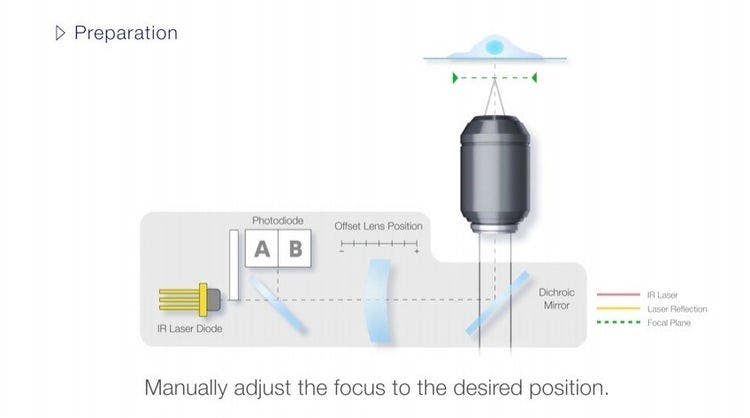

Kombinieren Sie das IXplore™ IX85 Live-System mit unserem TruFocus™ Z-Drift-Kompensator, um die Zelldynamik durch hochpräzise Mehrpunkt-Zeitrafferaufnahmen zu erfassen, die immer scharf und richtig ausgerichtet sind.
Sorgfältige Erhaltung von Lebendproben
Lebende Zellen erfordern eine sorgfältige Pflege - wir bieten eine Vielzahl von Mikroskop-Inkubationssystemen an, die auf Ihre Forschungsanforderungen zugeschnitten sind. Kastenförmige Inkubationssysteme* ermöglichen Zeitrafferbeobachtungen über mehrere Tage, da sie einen Teil des Mikroskops im Inkubator einschließen. Kürzere Experimente können mit CO2-Inkubationssystemen* für Tischmikroskope durchgeführt werden, die am Arbeitstisch befestigt und leicht abgenommen werden können, wenn sie von Ihrem Team nicht benutzt werden.
Beide Inkubationssysteme lassen sich präzise steuern (Temperatur, Luftfeuchtigkeit und CO2-Konzentration), um konstante Umgebungsbedingungen für die Schalen oder Well-Platten zu gewährleisten. Dadurch wird die Zellaktivität aufrechterhalten und die Zuverlässigkeit der Zeitrafferbeobachtungen erheblich verbessert. Sie erhalten letztendlich bessere Daten.
*Produkte von Drittanbietern.
https://www.youtube.com/watch?v=B0uOwNI5JjE
Erfahren Sie, wie Jutta Bulkescher, Mikroskopiespezialistin am Center for Protein Research/Danish Stem Cell Center der Universität Kopenhagen, in ihrer Einrichtung ein breites Spektrum an Forschungsarbeiten durchführt und wie sie mit Inkubationssystemen Stammzellen zuverlässig analysieren und gleichzeitig Zellen unter strengen Bedingungen erhalten kann.
Gezüchtete Cos 7-Zelle
Blau: Kern, Grün: Mitochondrien, Rot: Tubulin, Magenta: Aktin
Genaue Überwachung des Wachstums der Zellmigration
Analysieren Sie die Bewegung und Teilung von lebenden Zellen in Zeitraffer- oder Z-Stapel-Bildern mit unseren Lösungen cellSens Object Tracking sowie Count and Measure. Die Confluency Checker-Tools haben sich zur Messung der Konfluenz auf Phasenkontrast- und Fluoreszenzbildern bewährt.

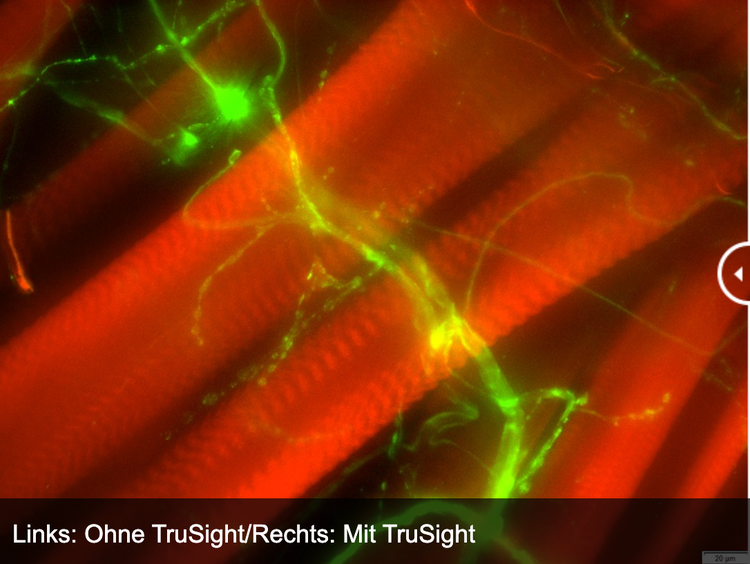

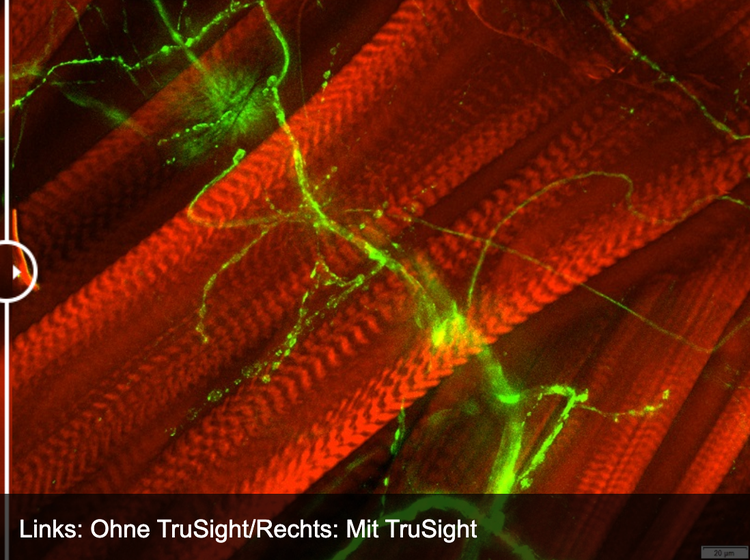

Höhere Experimentiereffizienz mit erweiterter Dekonvolution
Mit unserer cellSens Dimension-Software können Sie Live-2D-Deburring für die Vorschau und Erfassung nutzen und selbst dickste Proben außergewöhnlich gut fokussieren. Es ist auch eine erweiterte TruSight-Dekonvulation mit einem iterativen Algorithmus verfügbar, um Auflösung, Kontrast und Dynamikbereich zu verbessern. Um die Effizienz von Experimenten noch weiter zu erhöhen, können Sie die Dekonvolution als Makrofunktion im Graphical Experimental Manager (GEM) definieren.
Kompletter Hirnschnitt - 1x2-Stitch-Bild mit 2-facher Vergrößerung
Cyan: Kerne, Grün: Blutgefäße, Magenta: Mikroglia
Probe bereitgestellt von Luxidea
Optiken mit gleichmäßiger Ausleuchtung
Die für das IXplore™ IX85 Live verfügbare Optik mit großem Sichtfeld erleichtert die Aufnahme gleichmäßig ausgeleuchteter Fluoreszenzbilder und ermöglicht auch die Verwendung von sCMOS-Kameras mit großem Sensor.

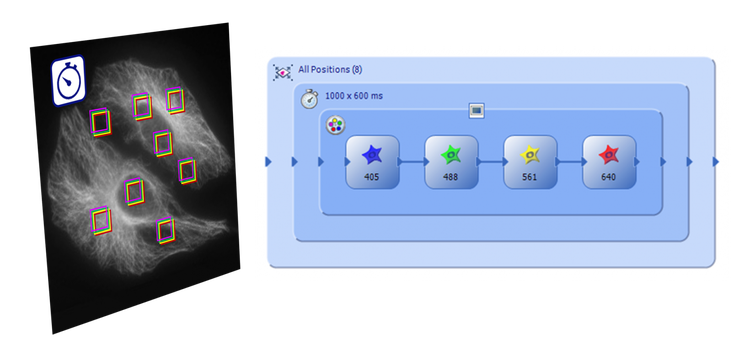

Effizienz durch Vollautomatisierung
Der Graphical Experimental Manager (GEM) der cellSens Dimension Software ermöglicht die vollautomatische mehrdimensionale Beobachtung (X, Y, Z, T, Wellenlänge und Positionen) und macht die Konfiguration von Experimenten einfacher denn je. Um die Effizienz weiter zu steigern, können Sie im GEM auch Makrofunktionen, beispielsweise Dekonvolution, definieren.
IXplore™ IX85 als automatische Plattform für inverse Mikroskope
Als Basis unseres IXplore IX85 Live-Systems besitzt das IXplore™ IX85 die höchste Feldzahl (FN) der Branche und eine Reihe moderner End-to-End-Bildgebungsfunktionen, mit denen Sie mehr sehen und erfassen können als je zuvor und gleichzeitig die Aufnahmezeiten drastisch reduzieren. Erleben Sie außergewöhnliche Geschwindigkeit sowie höchste Klarheit und Zuverlässigkeit mit dem IXplore IX85 Mikroskopsystem.
Erleben Sie, wie Evident-Mikroskope in der Lebendzellforschung eingesetzt wurden
S. Wakayama, et al. Chemical labelling for visualizing native AMPA receptors in live neurons. Nature Communications (7. April 2017).
S. N. Cullati, et al. A bifurcated signaling cascade of NIMA-related kinases controls distinct kinesins in anaphase. The Journal of Cell Biology (19. Juni 2017).
L. Gheghiani, et al. PLK1 activation in late G2 sets up commitment to mitosis. Cell Reports (6. Juni 2017).
D. Nakane and T. Nishizaka, et al. Asymmetric distribution of type IV pili triggered by directional light in unicellular cyanobacteria. PNAS (5. Juni 2017).
DUSATKO, T. A. Redchuk, et al. Near-infrared optogenetic pair for protein regulation and spectral multiplexing. Nature Chemical Biology (27. März 2017).
S. Barzilai, et al. Leukocytes breach endothelial barriers by insertion of nuclear lobes and disassembly of endothelial actin filaments. Cell Reports (17. Januar 2017).
J. Humphries, et al. Species-independent attraction to biofilms through electrical signaling. Cell (12. Januar 2017).
A. Prindle, et al. Ion channels enable electrical communication in bacterial communities. Nature (21. Oktober 2015).
K. G. Harris, et al. RIP3 regulates autophagy and promotes coxsackievirus B3 infection of intestinal epithelial cells. Cell Host & Microbe (13. August 2015).
Spezifikationen
| IX85P1ZF | IX85P2ZF | ||
| Mikroskopstativ | Optisches System | Optisches System UIS2 | |
| Drehbarer Objektivrevolver | Motorgesteuerter Objektivrevolver mit 6 Positionen (DIC-Schieber aufsteckbar), Eine Position für automatischen Korrekturring Einfache, wasserdichte Konstruktion |
||
| Fokus | Hub: 10,5 mm Verstellgenauigkeit: 0,01 µm, Maximale Verstellgeschwindigkeit des Objektivrevolvers: 3 mm/s |
||
| Zwischenvergrößerungswechsler | 3 Positionen (kodiert) 1X / 1,6X / 2X |
||
| Auswahl des Lichtweges | Motorgesteuert 4 Positionen Okular 100 %, links 100 %, rechts 100 %, Okular 50 %/links 50 % |
||
| Deckglaslage | 1 Lage | 2 Lagen | |
| Maximale Anzahl der Außenanschlüsse | Linker/rechter Anschluss: FN26.5, BI-Anschluss: FN22 Deck, rechter Anschluss: FN18 |
Linker/rechter Anschluss: FN18, BI-Anschluss: FN22 Deck, rechter Anschluss: FN18 |
|
| Fokuskompensator | TruFocus Z-Drift-Kompensator |
Offset-Methode (Fokussuche, einmaliger Fokus, kontinuierlicher Fokus), Laserprodukt der Klasse 1, Laserwellenlänge: 830 nm |
|
| Durchlicht-Beleuchtung | Neigungsmechanismus der Säule (Neigungswinkel 30°, mit schwingungsdämpfendem Mechanismus), Kondensorhalter (Hub 88 mm, Nachfokussiereinrichtung), Feldblende einstellbar, 4 Filterhalter Lichtquelle: Hochleistungs-LED |
||
| Beobachtungstubus | Weitfeld (FN22) | • Neigbares U-TBI90BK Weitfeld-Binokular • U-BI90 Weitfeld-Binokular • U-TR30-2/U-TR30NIR Weitfeld-Trinokular |
|
| Objekttisch | Motorgesteuerter Objekttisch | • IX5-SSA: Verfahrweg des Tischs: X: 116 mm x Y: 78 mm, maximale Verstellgeschwindigkeit des Objekttischs: 40 mm/s, Drehregler • Motorgesteuerter Objekttisch eines Drittanbieters |
|
| Mechanischer Objekttisch mit Griff rechts | Verfahrweg des Tisches: X: 116 mm x Y: 78 mm | ||
| Einfacher Objekttisch | Tischgröße 232 mm (X) x 240 mm (Y), Tischeinlegeplatte austauschbar (ø110 mm) | ||
| Kondensor | Motorgesteuerter Kondensor mit langem Arbeitsabstand |
Arbeitsabstand 27 mm, NA 0,55, motorgesteuerter Objektivrevolver mit 7 Positionsschlitzen für optische Geräte (3 Positionen für ø30 mm und 4 Positionen für ø38 mm), motorgesteuerte Blende und motorgesteuerter Polarisator |
|
| Großer Arbeitsabstand Universalkondensor |
NA 0,55, A.A. 27 mm 5 Positionen für optische Geräte (3 Positionen für ø30 mm und 2 Positionen für ø38 mm) | ||
| Extrem großer Arbeitsabstand | NA 0,3, A.A. 73,3 mm, 4 Positionen für optische Geräte (für ø29 mm) | ||
| Fluoreszenz-Beleuchtungseinrichtung | L-förmige Fluoreszenz- Beleuchtung |
L-förmiges Design mit austauschbaren FS- und AS-Modulen, Schiebeverschluss und ND-Filterpaket | |
| Fluoreszenzspiegelrevolver | Motorgesteuerter Fluoreszenz- spiegelrevolver |
Motorgesteuerter Revolver mit 8 Positionen, integrierter Verschluss, einfache, wasserdichte Konstruktion | |
| Fluoreszenz-Lichtquelle | • U-LGPS: LED- und LDP-Lichtquelle, Laserprodukt der Klasse 1 • LED-Lichtquelle eines Drittanbieters |
||
| Steuergerät (IX5-MCZ) | Position des Objektivrevolvers, Auswahl des Lichtwegs, Position des Filterrevolvers, FL-Verschluss EIN/AUS, DIA-LED-Leistung, DIA-LED EIN/AUS, 4 programmierbare Tasten | ||
| Steuerkasten (IX5-CBH) | PC-Schnittstelle | USB (Typ-C), RS-232C | |
| Betriebsumgebung | • Verwendung in Innenräumen • Umgebungstemperatur: 5 ºC bis 40 ºC • Maximale relative Luftfeuchtigkeit: 80 % bei Temperaturen bis 31 ºC, linear abnehmend, bei 34 ºC 70 %, bei 37 ºC 60 %, bei 40 ºC bis 50 % relative Luftfeuchtigkeit • Schwankungen der Versorgungsspannung: Maximal ±10 % der normalen Spannung |
||
IXplore Mikroskope
IXplore IX85
Die IXplore IX85 Plattform bietet ein unübertroffenes Maß an Anpassbarkeit, so dass Sie sich ein intelligentes, hochleistungsfähiges Bildgebungssystem einrichten können, das Ihren spezifischen Anforderungen entspricht. Die branchenführende Sehfeldzahl von 26,5 mm und die vielen fortschrittlichen End-to-End-Bildgebungs- und Workflow-Funktionen des IXplore IX85 Systems ermöglichen mehr zu erfassen und die Aufnahmezeiten zu verkürzen.
IXplore IX85 Pro
Das IXplore™ IX85 Pro System basiert auf dem IXplore IX85 und bietet eine branchenführende Sehfeldzahl und viele fortschrittliche End-to-End-Bildgebungsfunktionen, um mehr zu sehen, mehr zu erfassen und die Aufnahmezeiten zu verkürzen. Das IXplore IX85 Mikroskopsystem ermöglicht eine hervorragende Geschwindigkeit, Klarheit und Zuverlässigkeit.
IXplore IX85 Spin
- Das IXplore™ IX85 Spin System verfügt über eine konfokale Spinning-Disk-Einheit für schnelle 3D-Bilderfassung, ein großes Sehfeld und eine verlängerte Zellviabilität in Zeitrafferexperimenten. Mit dem System kann eine schnelle konfokale 3D-Bildgebung mit hoher Auflösung und hohem Kontrast in tiefer liegenden Schichten zur Abbildung dickerer Proben durchgeführt werden. Die Spinning-Disk kann zudem das Photobleaching und die Phototoxizität bei der Anregung verringern.
- Das TruFocus Z-Drift Kompensationssystem behält den Fokus für jedes Bild bei
- Präzise 3D-Bildgebung dank besserer Lichtbündelung der X Line Objektive
