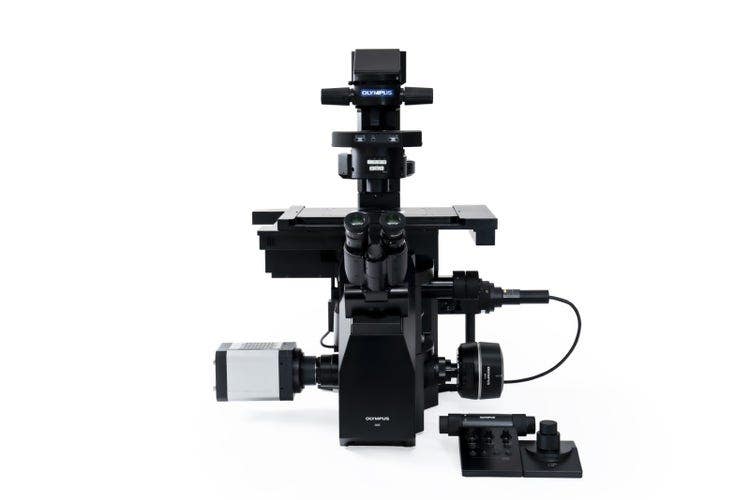

Konfokales Spinning-Disk-Mikroskop IXplore IX85 Spin
Das IXplore™ IX85 Spin-System verfügt über eine konfokale Rotationsscheibeneinheit, die eine schnelle 3D-Bildaufnahme, ein großes Sichtfeld und eine verlängerte Zelllebensfähigkeit in Zeitrafferexperimenten ermöglicht. Forscher können damit schnelle 3D-Konfokalbilder mit hoher Auflösung und Kontrast in größeren Tiefen für die Bildgebung in dickeren Proben durchführen. Die rotierende Scheibe trägt auch dazu bei, das Photobleichen und die Phototoxizität von Proben bei Anregung zu verringern.
Überblick
Schnelle Erfassung Schnelle Zelldynamik
Das IXplore™ IX85-Spin-System kombiniert eine moderne Spinning-Disk-Einheit mit leistungsstarken Bildgebungswerkzeugen, um eine schnelle konfokale 3D-Bilderfassung und verlängerte Lebensfähigkeit der Zellen in Zeitrafferexperimenten zu ermöglichen.
Überzeugend klare, konfokale Bilder
Mit einer Yokogawa CSU-W1 Spinning-Disk-Einheit ermöglicht das IXplore™ IX85-Spin-System die Aufnahme von konfokalen Bildern mit hoher Geschwindigkeit und ein effizienteres Bild-Stitching über einen großen Bereich. Damit Sie noch mehr sehen können, lassen sich mit TruSight Dekonvolutionsalgorithmen Bildauflösung, Kontrast und Dynamikbereich auch bei größeren Beobachtungstiefen verbessern, um gestochen scharfe 3D-Bilder zu erhalten.
*Bild: NIH 3T3-Zellen (Blau: Zellkerne, Grün: Tubulin, Magenta: Mitochondrien, Grau: Fibrillarin)
Die Probe wurde von EnCor Biotechnology Inc. zur Verfügung gestellt.
Präzise 3D-Bilderzeugung in größeren Tiefen
Die Lochblendengeometrie der Spinning Disk von Yokogawa für das IXplore™ IX85-Spin System erzeugt einen exzellenten Bildkontrast zur Bildgebung von dickeren Proben in größeren Tiefen. Darüber hinaus ermöglicht das IXplore™ IX85-Spin System die Kombination von High-NA-Silikonöl-Objektiven oder unserem brandneuen Silikongel-Multiimmersionsobjektiv (LUPLAPO25XS) mit einem neuen Autokorrekturring, um eine außergewöhnliche Lichterfassung und Maßtreue zu erreichen. Diese Elemente machen das IXplore™ IX85-Spin zur besten Wahl für die Lebendzellbildgebung mit hoher Auflösung ohne Abstriche bei Geschwindigkeit, Genauigkeit oder Bildqualität.

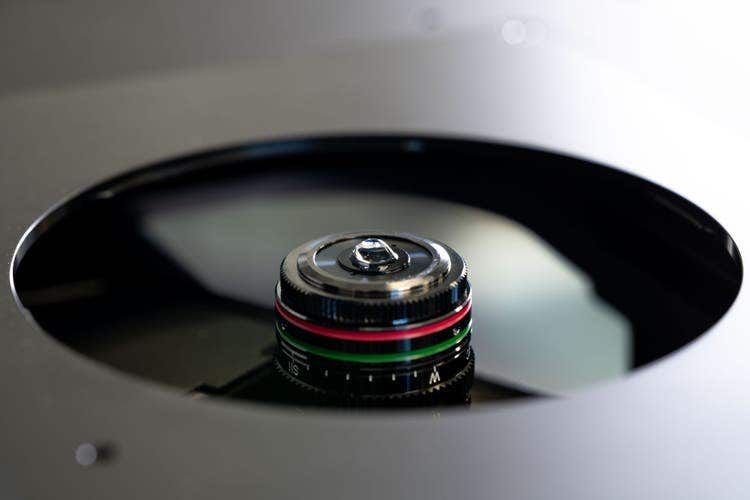

Unser neues LUPLAPO25XS führt eine bahnbrechende neue Silikon-Gel-Pad-Technologie ein. Dank seiner hohen NA und des großen Arbeitsabstands können Sie tiefer in Ihre Proben blicken und Strukturen erkennen, die bisher unerreichbar waren. Die Silikon-Gel-Pad-Technologie kombiniert die Qualität eines Silikonöl-Immersionsobjektivs mit der Benutzerfreundlichkeit eines trockenen Objektivs. Das neue LUPLAPO25XS verbessert die Arbeitsabläufe für Organoide, 3D-Zellkulturen, Well-Platten und eine breite Palette von Anwendungen.
Gleichzeitige Hochgeschwindigkeits-Mehrkanal-Bildgebung
Der IXplore™ IX85-Spin Laserkombinierer ist für zwei bis sechs Laserlinien skalierbar; dank seiner Multikamerakonfiguration wird eine gleichzeitige Mehrkanalbildgebung unterstützt, wenn Sie eine höhere Geschwindigkeit oder größere Informationsbandbreite benötigen. Anregungswellenlängen: 405 nm, 445 nm, 488 nm, 514 nm, 561 nm und 640 nm.
Gezüchtete Cos 7-Zelle
Blau: Kern, Grün: Mitochondrien, Rot: Tubulin, Magenta: Aktin
IXplore™ IX85 als automatisches System für inverse Mikroskope
Als Basis unseres IXplore IX85 Spin-Systems besitzt das IXplore™ IX85 das größte Sichtfeld (FOV) der Branche und eine Reihe moderner End-to-End-Bildgebungsfunktionen, mit denen Sie mehr sehen und erfassen als je zuvor und gleichzeitig die Aufnahmezeiten drastisch reduzieren. Mit dem Mikroskopsystem IXplore IX85 erhalten Sie außergewöhnliche Geschwindigkeit sowie höchste Klarheit und Zuverlässigkeit.
Weitere Informationen über das IXplore SpinSR Mikroskopsystem
Informieren Sie sich, wie Evident-Mikroskope mit Spinning-Disk-Konfokaltechnologie in der biowissenschaftlichen Forschung eingesetzt wurden
N. Elkhatib, et al. Tubular clathrin/AP-2 lattices pinch collagen fibers to support 3D cell migration. Science (16. Juni 2017).
R. H. Herbst, et al. Heterosis as a consequence of regulatory incompatibility. BMC Biology (11. Mai 2017).
N. Yanagisawa, et al. Capability of tip-growing plant cells to penetrate into extremely narrow gaps (3. Mai 2017).
H. Cohen-Dvashi, et al. The role of LAMP1 binding and pH sensing by the spike complex of Lassa virus. Journal of Virology (7. September 2016).
H. Ochiai, et al. Simultaneous live imaging of the transcription and nuclear position of specific genes. Nucleic Acids Research (19. Juni 2016).
B. Guirao, et al. Unified quantitative characterization of epithelial tissue development. eLIFE (12. Dezember 2015).
I. Nemazanyy, et al. Class III PI3K regulates organismal glucose homeostasis by providing negative feedback on hepatic insulin signalling. Nature Communications (21. September 2015).
K. Gooh, et al. Live-cell imaging and optical manipulation of arabidopsis early embryogenesis. Developmental Cell (9. Juli 2015).
Y. Oda, et al. Rho of plant GTPase signaling regulates the behavior of arabidopsis kinesin-13A to establish secondary cell wall patterns. The Plant Cell (26. November 2013).
*1 Auch wenn die Zelllinien von Henrietta Lacks in der medizinischen Forschung unverzichtbar geworden sind, darf nicht unerwähnt bleiben, dass dieser Beitrag ohne Zustimmung von Henrietta Lacks erfolgte. Dieses Unrecht führte einerseits zu wichtigen Entdeckungen in der Immunologie, bei Infektionskrankheiten und Krebs, warf aber auch wichtige Diskussionen über Datenschutz, Ethik und Einwilligung in der Medizin auf.
Um mehr über das Leben von Henrietta Lacks und ihren Beitrag zur modernen Medizin zu erfahren, klicken Sie bitte hier.
http://henriettalacksfoundation.org/
Spezifikationen
| IX85-Spin | ||
| Laserlinien | 405 nm 50 mW, 445 nm 75 mW, 488 nm 100 mW, 514 nm 40 mW, 561 nm 100 mW, 640 nm 100 mW | |
| Laserkombinierer | Hauptlaser-Strahlkombinierer: 405 nm, 488 nm, 561 nm, 640 nm + 1 Linie (445 nm oder 514 nm) Sublaser-Strahlkombinierer: 445 nm, 514 nm 2x Verriegelungsverschlüsse verfügbar |
|
| Laserlichtsteuerung | Direkte Modulation, ON/OFF-Steuerung und Helligkeitsmodulation mit einzelnen Laserlinien | |
| Scanner | Yokogawa CSU-W1 | Single 50 μm pinhole disk, 1 or 2 camera model |
| Erfassungsgeschwindigkeit (max.) | 5ms/f | |
| Optischer Zoom | 1x | |
| Feldzahl | 22 | |
| Dichromatischer Spiegel | 3 Positionen (motorgesteuerter Schieber) | |
| Filterrad (Emission) | 10 Positionen (motorgesteuertes Rad) | |
| Bildgebungssensor | sCMOS-Kameras von Drittanbietern | |
| Mikroskop | IX85P1ZF | |
| Bildgebungssoftware | cellSens Dimension; Mehrdimensionale Erfassung und Analyse | |
| Betriebsumgebung | • Verwendung in Innenräumen • Umgebungstemperatur: 5 ºC bis 40 ºC • Maximale relative Luftfeuchtigkeit: 80 % bei Temperaturen bis 31 ºC, linear abnehmend, bei 34 ºC 70 %, bei 37 ºC 60 %, bei 40 ºC bis 50 % relative Luftfeuchtigkeit • Schwankungen der Versorgungsspannung: Maximal ±10 % der normalen Spannung |
|
IXplore Mikroskope
IXplore IX85
Die IXplore IX85 Plattform bietet ein unübertroffenes Maß an Anpassbarkeit, so dass Sie sich ein intelligentes, hochleistungsfähiges Bildgebungssystem einrichten können, das Ihren spezifischen Anforderungen entspricht. Die branchenführende Sehfeldzahl von 26,5 mm und die vielen fortschrittlichen End-to-End-Bildgebungs- und Workflow-Funktionen des IXplore IX85 Systems ermöglichen mehr zu erfassen und die Aufnahmezeiten zu verkürzen.
IXplore IX85 Pro
Das IXplore™ IX85 Pro System basiert auf dem IXplore IX85 und bietet eine branchenführende Sehfeldzahl und viele fortschrittliche End-to-End-Bildgebungsfunktionen, um mehr zu sehen, mehr zu erfassen und die Aufnahmezeiten zu verkürzen. Das IXplore IX85 Mikroskopsystem ermöglicht eine hervorragende Geschwindigkeit, Klarheit und Zuverlässigkeit.
IXplore IX85 Live

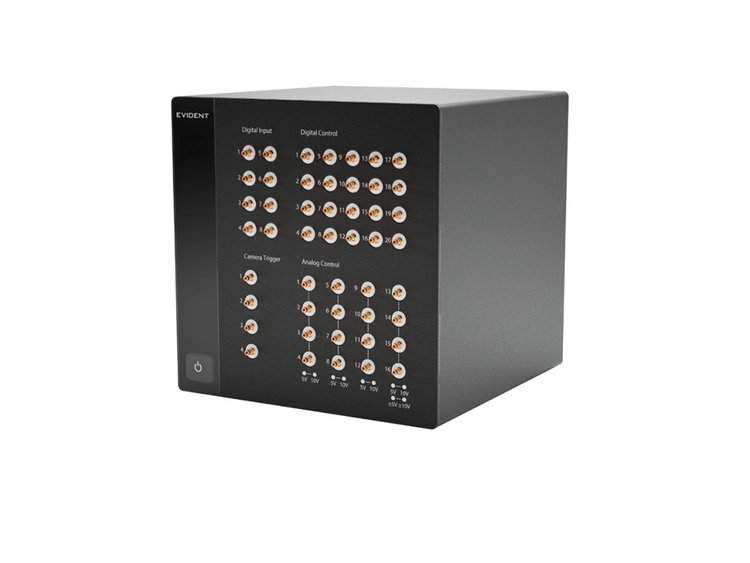

- Physiologisch aussagekräftige Daten bei minimaler Störung der Zellen durch Olympus Echtzeit-Controller
- Verschiedene Optionen zur Steuerung der Versuchsbedingungen bei der Bilderfassung zur Erhaltung der Zellviabilität
- Genaue und zuverlässige Scharfeinstellung bei Experimenten mit Zeitrafferaufnahmen durch das Olympus Hardware-Autofokus-System (mit Z-Drift-Ausgleich)
- Erfassung der tatsächlichen Form der Zellen mit der Olympus Silikonöl-Immersionsoptik
