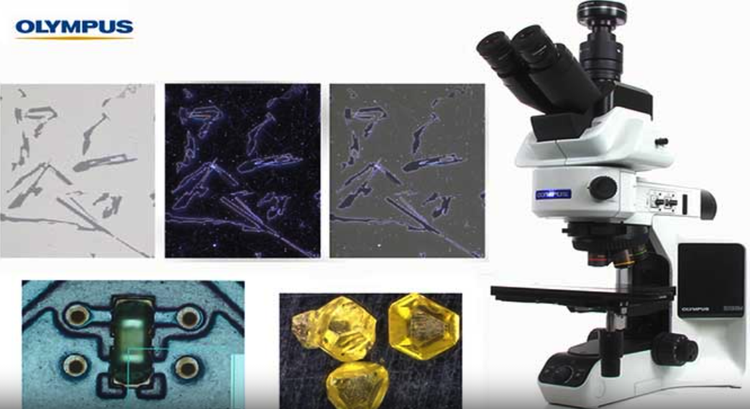

Aufrechtes Mikroskop BX53M
Mit ihrem modularen Konzept bietet die Serie BX3M Vielseitigkeit für ein breites Spektrum von Anwendungen in Industrie und Materialforschung.
Mikroskop-LösungenBX53M
Moderne Mikroskopie leicht gemacht
Mit ihrem modularen Konzept bietet die BX3M Serie Vielseitigkeit für ein breites Spektrum von Anwendungen in Industrie und Materialforschung. Dank der verbesserten Integration in die PRECiV Software ermöglichen BX53M Mikroskope reibungslose Arbeitsabläufe bei mikroskopischen Standardanwendungen und digitaler Bildgebung von der Untersuchung bis zur Berichterstellung.

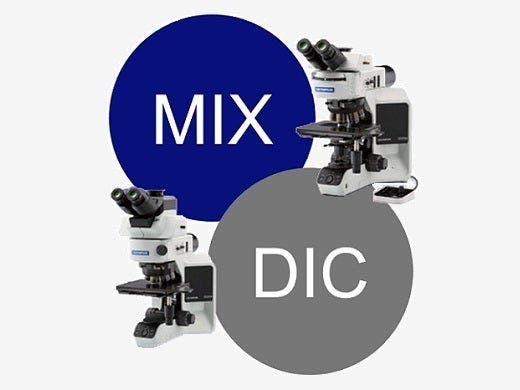

Wählen Sie das beste Modell:
Die sechs für BX53M empfohlenen Konfigurationen bieten Ihnen eine flexible Auswahl der gewünschten Funktionen.
- Modelle für allgemeine Anwendungen: Basis, Standard, Erweitert
- Modelle für spezielle Anwendungen: Fluoreszenz, Infrarot, Polarisation
- Verschiedene Konfigurationen je nach Anforderungen des Anwenders
- Modularer Aufbau ermöglicht kundenspezifische Systeme
Schnelle und einfache Bedienung
Das BX53M vereinfacht komplexe Mikroskopieaufgaben durch seine durchdachten und benutzerfreundlichen Bedienelemente. Anwender können das Beste aus dem Mikroskop herausholen, ohne dass eine umfangreiche Schulung erforderlich ist. Die einfache und komfortable Bedienung des BX53M verbessert auch die Reproduzierbarkeit, da menschliche Fehler minimiert werden.
- Einfache Lichtquelle

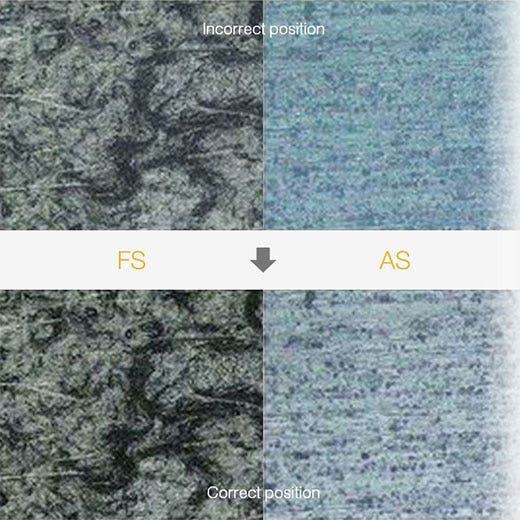

- Intuitive Mikroskop-Bedienelemente

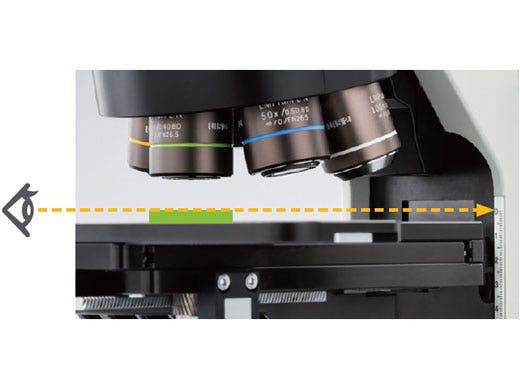

- Schnelle Fokuseinstellung

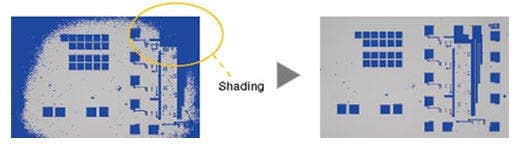

- Konsistente Beleuchtung
- Leichte und ergonomische Bedienung

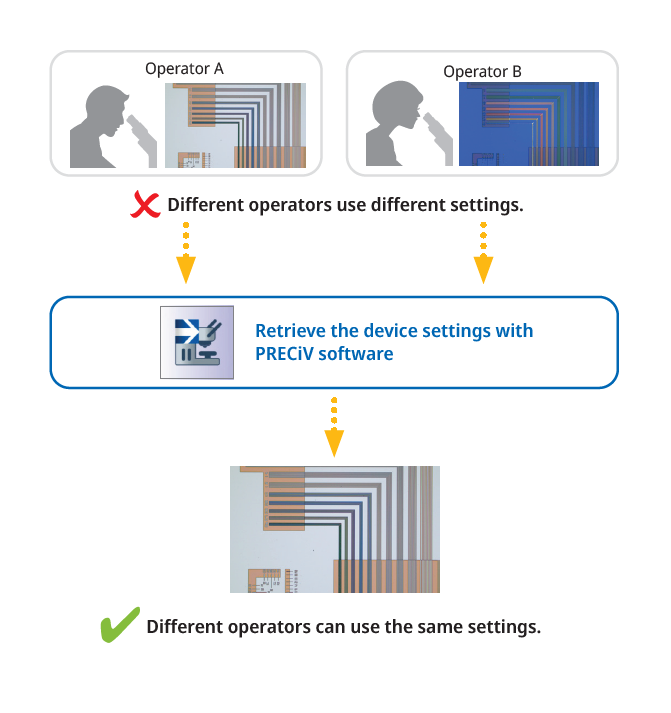

- Einfache Wiederherstellung der Mikroskopeinstellungen

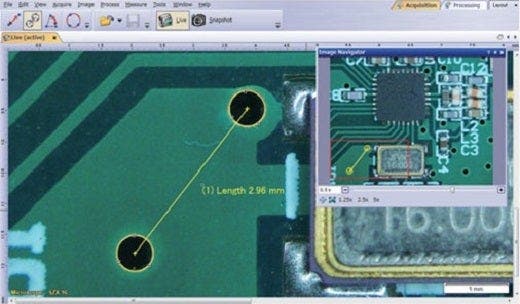

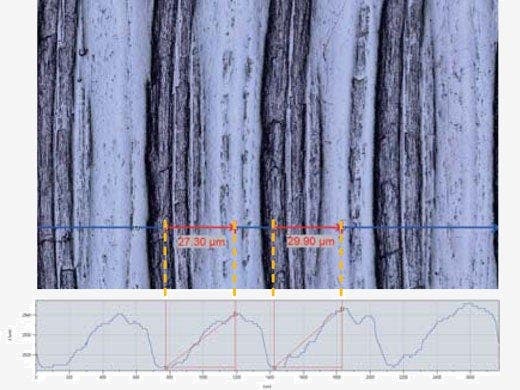

- Grundlegende Messfunktionen
Funktional
Das BX53M unterstützt die bekannten Verfahren der konventionellen Mikroskopie wie Hellfeld, Dunkelfeld, polarisiertes Licht und differentiellen Interferenzkontrast. Bei der Entwicklung neuer Materialien können viele der bei Standardverfahren auftretenden Schwierigkeiten bei der Erkennung von Defekten durch moderne Mikroskopieverfahren gelöst werden, welche genauere und zuverlässigere Prüfungen ermöglichen. Neue Beleuchtungstechniken und Optionen für die Bildaufnahme mit der PRECiV Bildanalyse-Software bieten dem Benutzer mehr Auswahlmöglichkeiten für die Auswertung seiner Proben und die Dokumentation der Ergebnisse.
- Scharfe Bilder des gesamten Objekts

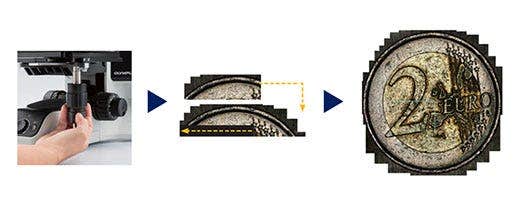

- Mühelose Verstellung des Tischs für Übersichtsbild

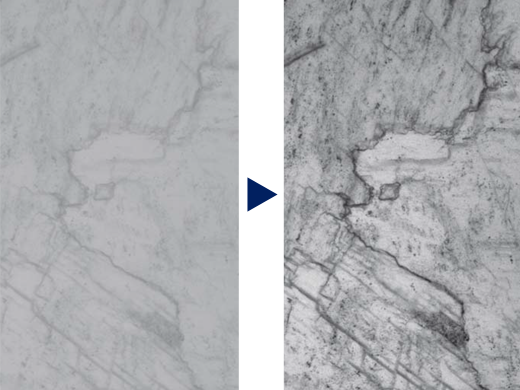

- Darstellung sowohl dunkler als auch heller Bereiche
- Anpassbar an Mikroskopie- und Analysepräferenzen
- Ausgelegt für eine große Vielzahl an Proben

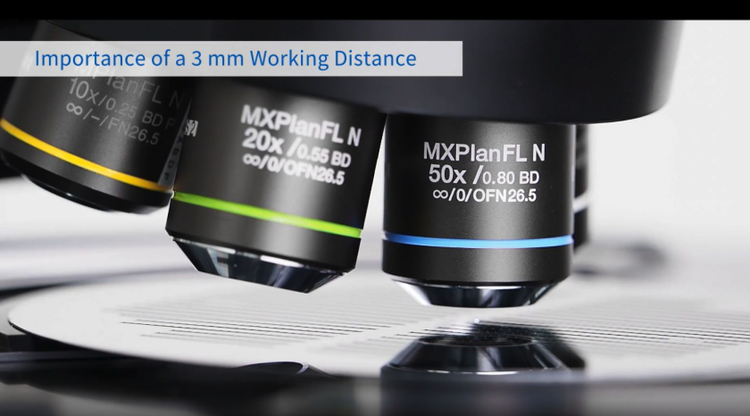

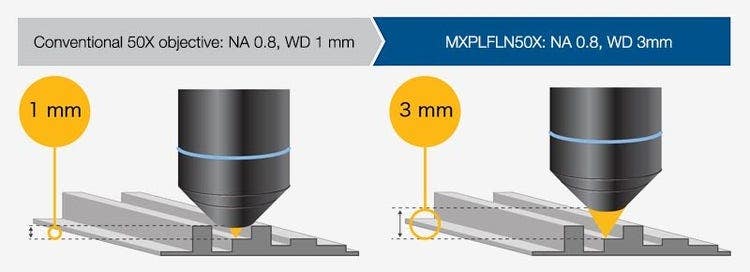

Zukunftsweisende Optik
Seit Jahrzehnten entwickeln wir hochwertige Optiken sowie Mikroskope mit bewährter optischer Qualität und hervorragender Messgenauigkeit.
- Überragende optische Eigenschaften

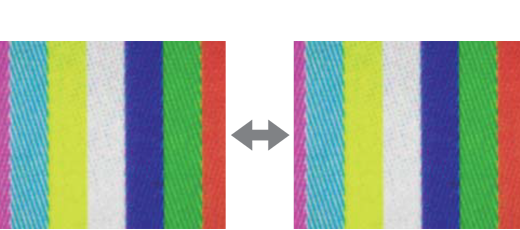

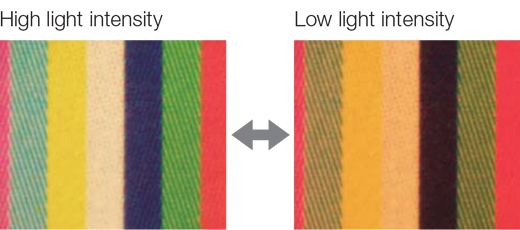

- Stabile Farbtemperatur und lichtstarke Weißlicht-LED-Beleuchtung

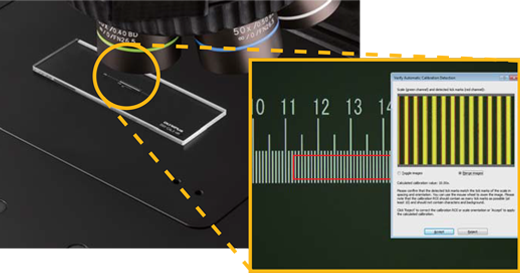

- Unterstützung genauer Messungen
- Nahtloses Stitching

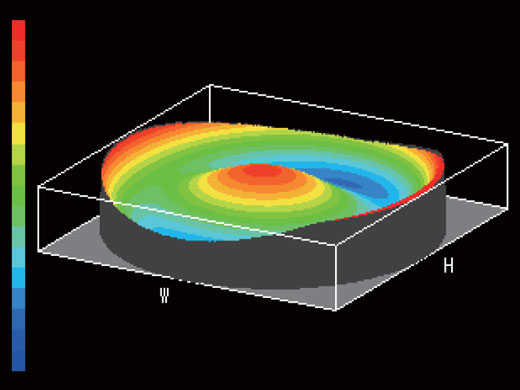

Wellenfront-Aberrationskorrektur
|

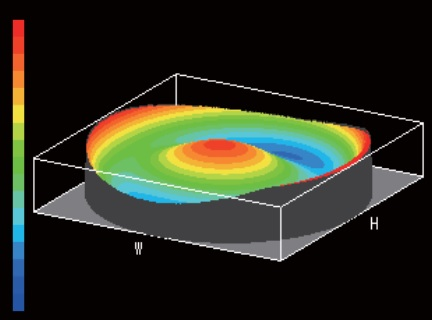

„Schlechte“ Wellenfront |

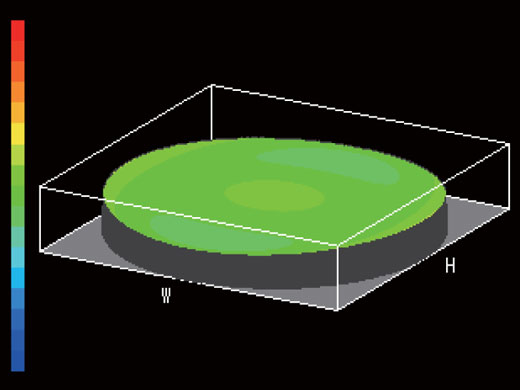

„Gute“ Wellenfront (Objektiv UIS2) |
Konfigurationen
Äußerst zuverlässiges modulares System
Die sechs für BX53M empfohlenen Konfigurationen erlauben eine flexible Auswahl der gewünschten Funktionen.
| llgemeine Anwendungen | Spezielle Anwendungen | ||||
BasismodellEinfache Konfiguration mit Grundfunktionen |
Standard-ModellEinfache Verwendung mit |
Erweitertes ModellUnterstützung zahlreicher Zusatzfunktionen |
Fluoreszenz-ModellIdeal geeignet für |

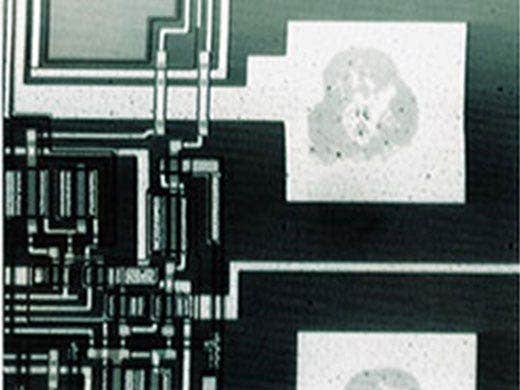

Infrarot-ModellFür die Infrarot-Mikroskopie bei der Prüfung von integrierten Schaltkreisen |
PolarisationsmodellFür die Beobachtung der Doppelbrechungseigenschaften |
|

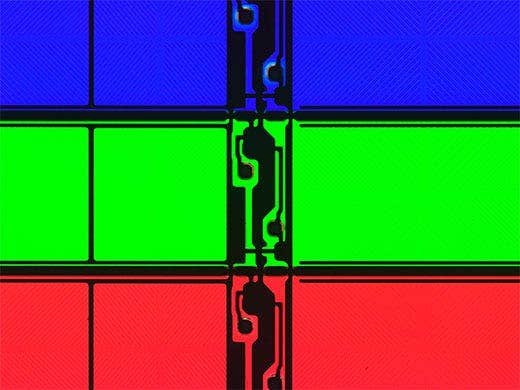

LCD-Farbfilter (Durchlicht/Hellfeld) |
Mikrogefüge mit ferritischen |
Kupferdraht einer Spule |

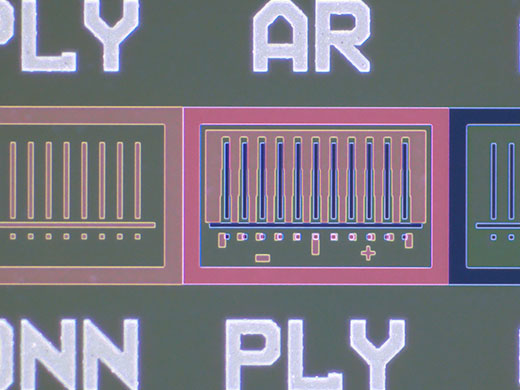

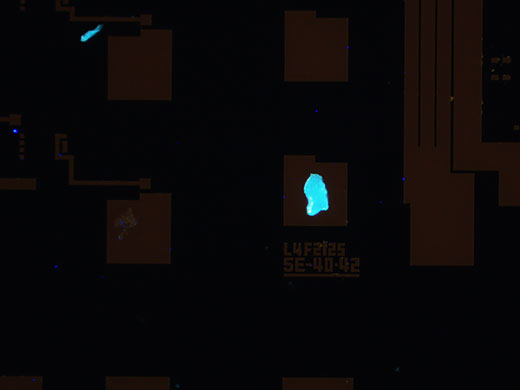

Fotolackrückstand auf integriertem Schaltkreis |
Siliziumlayer eines integrierten Schaltkreises |
Asbest |
|
|
|
|
|
|
| Spezifikationstabelle anzeigen | |||||
| Basismodell | Standard-Modell | Erweitertes Modell | Fluoreszenz-Modell | Infrarot-Modell | Polarisationsmodell | |
| Mikroskopstativ | Auflicht oder Auflicht/Durchlicht | Auflicht oder Auflicht/Durchlicht | Auflicht | Durchlicht | ||
| Standard | R-HF oder T-HF | R-HF oder T-HF oder DF | R-HF oder T-HF oder DF oder MIX | R-HF oder T-HF oder DF oder FL | R-HF oder IR | T-HF oder POL |
| Option | DIC | DIC/MIX | DIC | DIC/MIX | - | - |
| Einfache Lichtquelle | - |
|
|
- | - | - |
| Legende zur Apertur | - |
|
|
|
- |
|
| Codierte Hardware | - |
|
|
|
- |
|
| Fokus-Skalenindex |
|
|
|
|
|
|

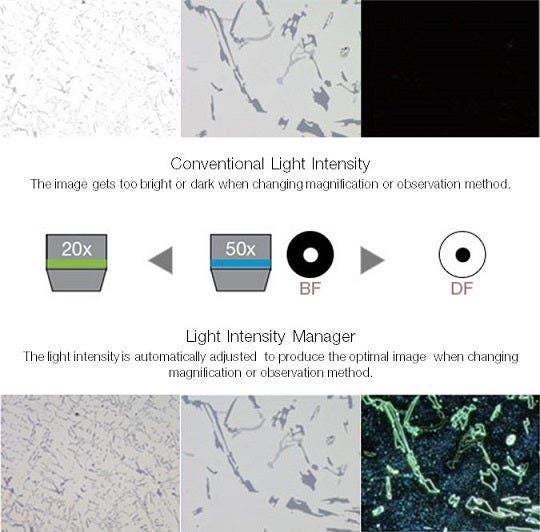

| Light Intensity Manager |
|
|
|
- | - |
|
| Bedienung über Handschalter |
|
|
|
|
- | - |

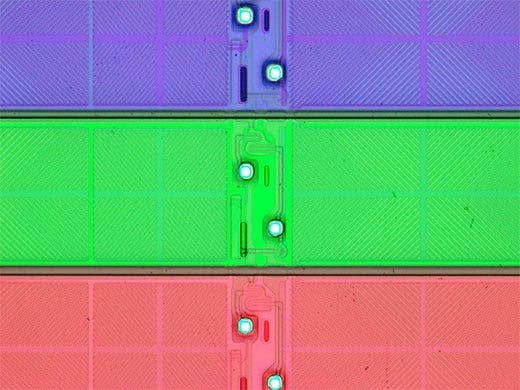

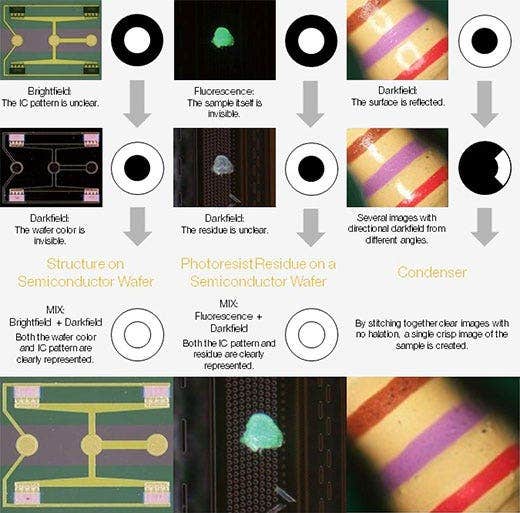

| MIX-Mikroskopie |
|
|
- | - | ||
| Objektive | 3 Objektive zur Auswahl, je nach Anwendung, | 3 Objektive zur Auswahl, je nach Anwendung, | Objektive für POL | |||
MIKROSKOPIEVERFAHREN
R-HF: Hellfeld (Auflicht)
T-HF: Hellfeld (Auflicht/Durchlicht)
DF: Dunkelfeld
DIC: Differenzieller Interferenzkontrast/einfache Polarisation
MIX: MIX
FL: Fluoreszenz
IR: Infrarot
POL: Polarisation
*T-HF kann für ein Mikroskopstativ für Auflicht/Durchlicht verwendet werden.
Beispielkonfigurationen für die Materialwissenschaft
Das modulare Design ermöglicht verschiedene Konfigurationen, je nach den Anforderungen der Bediener.
Nachfolgend sind einige Konfigurationsbeispiele für die Materialwissenschaft beschrieben.
BX53M: Auflicht- und Auflicht-/Durchlichtkombination
Die BX3M Serie bietet zwei verschiedene Mikroskopstative, eines nur für Auflichtmikroskopie und eines für Auflicht- und Durchlichtmikroskopie. Beide Stativtypen können mit manuellen, codierten oder motorgesteuerten Komponenten konfiguriert werden. Zum Schutz elektronischer Proben erfüllen die Stative ESD-Anforderungen.

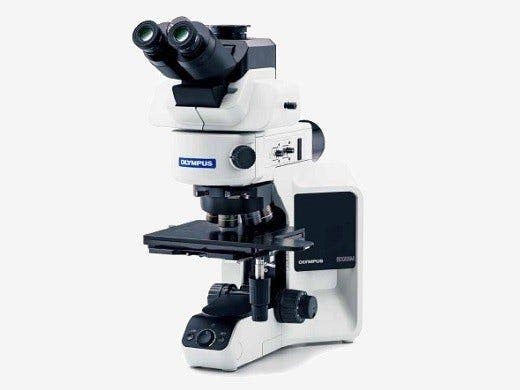

Beispielkonfiguration BX53MRF-S

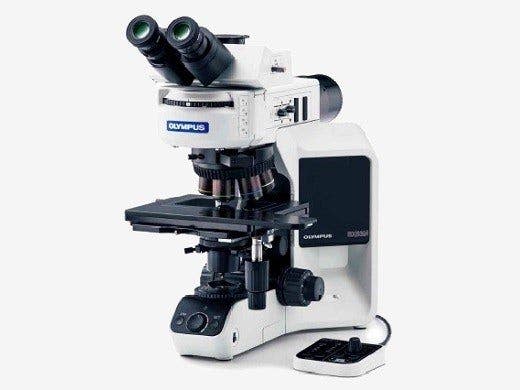

Beispielkonfiguration BX53MTRF-S

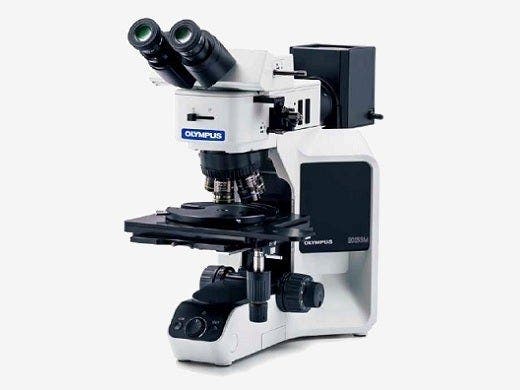

BX53M: Kombination für die IR-Mikroskopie
IR-Objektive können für Prüfungen, Messungen und Verarbeitung von Halbleitern eingesetzt werden, wenn eine Bildgebung durch Silizium hindurch erforderlich ist, um die Strukturen zu erkennen. Die Serie umfasst 5X- bis 100X-Infrarot(IR)-Objektive mit chromatischer Aberrationskorrektur vom sichtbaren Licht bis hin zum nahen Infrarotspektrum. Beim Arbeiten mit starker Vergrößerung können Aberrationen aufgrund der Dicke eines Objekts bei Objektiven der LCPLN-IR Serie durch Drehen des Korrekturringes korrigiert werden. Ein einziges Objektiv reicht aus, um immer ein klares Bild aufzunehmen.

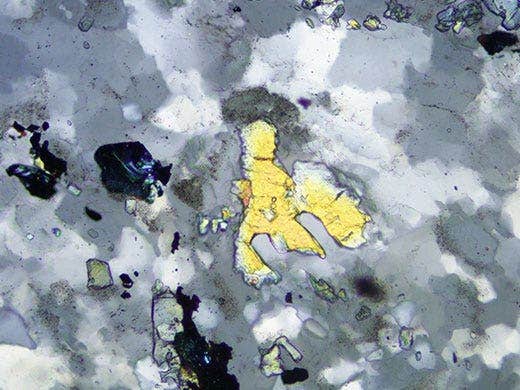

BX53M: Kombination für die Polarisationsmikroskopie
Die Optik der BX53M für die Polarisationsmikroskopie bietet Geologen das richtige Werkzeug für die Aufnahme kontrastreicher polarisationsmikroskopischer Bilder. Anwendungen, wie die Identifizierung von Mineralien, die Untersuchung der optischen Eigenschaften von Kristallen und die Betrachtung von Gesteinsdünnschliffen, profitieren von der Stabilität des Systems und der präzisen optischen Ausrichtung.
Orthoskopische Konfiguration: BX53-P
Konoskopische/orthoskopische Konfiguration: BX53-P
Bertrand-Linsen für konoskopische und orthoskopische Mikroskopie
Mit dem Adapter U-CPA für konoskopische Betrachtung kann einfach und schnell zwischen orthoskopischer und konoskopischer Mikroskopie umgeschaltet werden. Eine Fokussierung auf klare Interferenzmuster in der hinteren Bildebene ist möglich. Die Bertrand-Feldblende ermöglicht ständig scharfe und klare konoskopische Bilder.

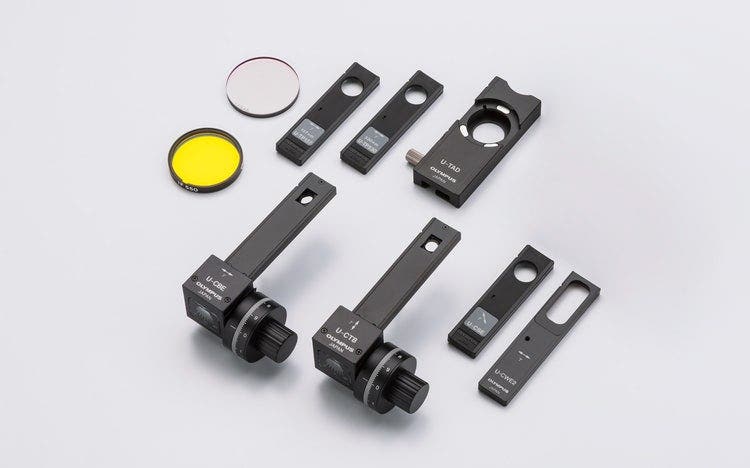

Umfassende Auswahl an Kompensatoren und Verzögerungsplatten
Für die Messung der Doppelbrechung in Gestein und mineralischen Dünnschliffen stehen fünf verschiedene Kompensatoren zur Verfügung. Der Messbereich für den Gangunterschied reicht von 0 bis 20λ. Zur Erleichterung von Messungen und zum Erhalt hoher Bildkontraste können Berek- und Senarmont-Kompensatoren eingesetzt werden, die die Verzögerungsstufe im kompletten Sehfeld ändern.
(20λ)
(Kristalle, Makromoleküle, Fasern usw.)
(3λ)
(Kristalle, Makromoleküle, lebende Organismen usw.)
(1λ)
Verstärkung des Bildkontrastes (lebende Organismen usw.)
1/30λ (U-CBE2)
(1/30λ)
(4λ)
(Kristall, Makromoleküle usw.)
Messbereich der Kompensatoren
*R = Gangunterschied
Für genauere Messungen sollten die Kompensatoren (außer U-CWE2) zusammen mit dem Interferenzfilter 45-IF546 verwendet werden.
Spannungsfreie Optik
Dank unserer ausgereiften Konstruktion und der hochmodernen Fertigungstechnik ist die innere Spannung bei den UPLFLN-P Objektiven auf ein Minimum reduziert. Dies führt zu einem höheren EF-Wert und zu einem hervorragenden Bildkontrast.

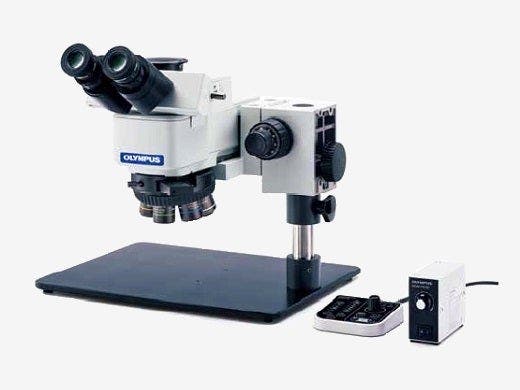

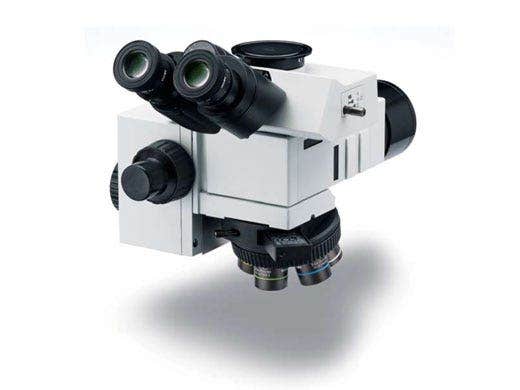

BXFM System
Das BXFM kann an spezielle Anwendungen angepasst oder in andere Instrumente integriert werden. Dank des modularen Aufbaus und einer Vielzahl kleiner Speziallichtquellen und Befestigungsvorrichtungen lässt sich das Mikroskop unkompliziert an spezielle Umgebungen und Konfigurationen anpassen.
Modularer Aufbau ermöglicht kundenspezifische Systeme

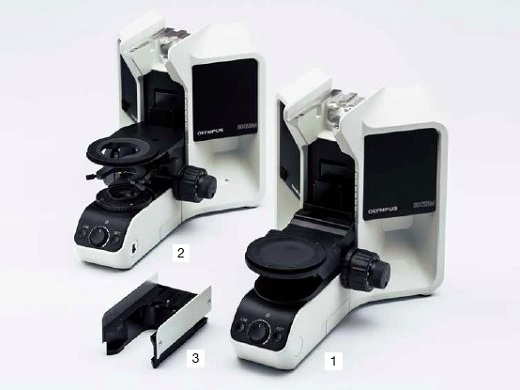

Mikroskopstative
Es stehen zwei verschiedene Mikroskopstative für die Auflichtmikroskopie zur Verfügung, eines davon eignet sich auch für die Durchlichtmikroskopie. Für größere Proben ist ein Adapter zum Anheben der Lichtquelle erhältlich.
| Auflicht | Durchlicht | Probenhöhe | ||
| 1 | BX53MRF-S | ■ | - | 0 bis 65 mm |
| 2 | BX53MTRF-S | ■ | ■ | 0 bis 35 mm |

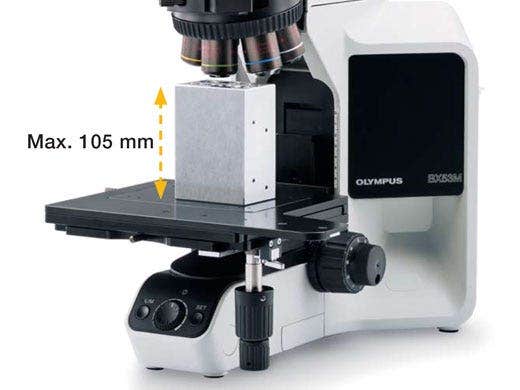

| 1, 3 | BX53MRF-S + BX3M-ARMAD | ■ | - | 40 bis 105 mm |
| 2, 3 | BX53MTRF-S + BX3M-ARMAD | ■ | ■ | 40 bis 75 mm |
Praktisches Zubehör für die Mikroskopie
| - | HP-2 | Handschalter |
| - | COVER-018 | Staubschutzhaube |

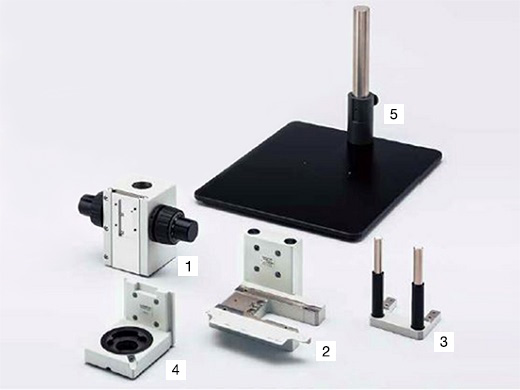

Stative
Für Mikroskopieanwendungen, bei denen die Objekte nicht auf einen Tisch passen, können die Lichtquelle und die Optik an einem größeren Stativ oder einem anderen Gerät montiert werden.
BXFM + BX53M Konfiguration der Lichtquelle
| 1 | BXFM-F | Stativhalterung zur Montage an Wand/32-mm-Säule |
| 2 | BX3M-ILH | Kondensorhalter |
| 3 | BXFM-ILHSPU | Gegendruckfeder für BXFM |
| 5 | SZ-STL | Großes Stativ |
BXFM + U-KMAS Konfiguration der Lichtquelle
| 1 | BXFM-F | Stativhalterung zur Montage an Wand/32-mm-Säule |
| 4 | BXFM-ILHS | U-KMAS Halter |
| 5 | SZ-STL | Großes Stativ |

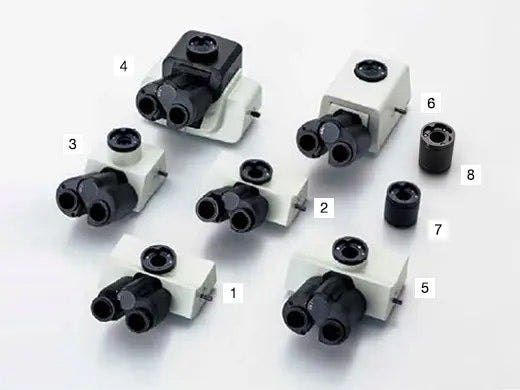

Tuben
Wählen Sie für die Mikroskopie mit Okularen oder mit einer Kamera Tuben entsprechend dem Bildtyp und der Haltung des Anwenders bei der Betrachtung aus.
| Sehfeldzahl | Typ | Winkel | Bild | Zahl der Dioptrin- einstellmechanismen |
||
| 1 | U-TR30-2 | 22 | Trinokular | Fest | Umgekehrt | 1 |
| 2 | U-TR30IR | 22 | Binokular mit Kameratubus für IR | Fest | Umgekehrt | 1 |
| 3 | U-ETR-4 | 22 | Trinokular | Fest | Aufrecht | - |
| 4 | U-TTR-2 | 22 | Trinokular | Schwenkbar | Umgekehrt | - |
| 5 | U-SWTR-3 | 26,5 | Trinokular | Fest | Umgekehrt | - |
| 6 | U-SWETTR-5 | 26,5 | Trinokular | Schwenkbar | Aufrecht | - |
| 7 | U-TLU | 22 | Ein Anschluss | - | - | - |
| 8 | U-SWATLU | 26,5 | Ein Anschluss | - | - | - |

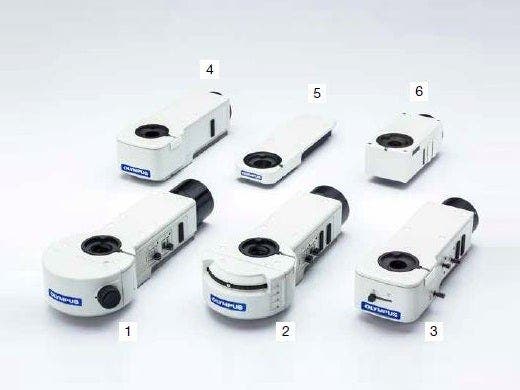

Lichtquellen
Die Lichtquelle wirft entsprechend dem gewählten Mikroskopieverfahren Licht auf das Objekt. Software-Schnittstellen mit codierten Lichtquellen erkennen die Filterwürfelposition und identifizieren automatisch das Mikroskopieverfahren.
| Codierte Funktion | Lichtquelle | BF | DF | DIC | POL | IR | FL | MIX | AS/FS | ||
| 1 | BX3M-RLAS-S | Feste 3-Würfel-Position | LED - eingebaut | ■ | ■ | ■ | ■ | - | - | ■ | ■ |
| 2 | BX3M-URAS-S | Montierbar, 4-Würfel-Position | LED | ■ | ■ | ■ | ■ | - | - | ■ | ■ |
| Halogen | ■ | ■ | ■ | ■ | ■ | - | ■ | ■ | |||
| Quecksilber/Lichtleiter | ■ | ■ | ■ | ■ | - | ■ | ■ | ■ | |||
| 3 | BX3M-RLA-S | LED | ■ | ■ | ■ | ■ | - | - | ■ | ■ | |
| Halogen | ■ | ■ | ■ | ■ | ■ | - | ■ | ■ | |||
| 4 | BX3M-KMA-S | LED - eingebaut | ■ | - | ■ | ■ | - | - | ■ | - | |
| 5 | BX3-ARM | Mechanischer Arm für Durchlicht | |||||||||
| 6 | U-KMAS | LED | ■ | - | ■ | ■ | - | - | ■ | - | |
| Halogen | ■ | - | ■ | ■ | ■ | - | ■ | - | |||

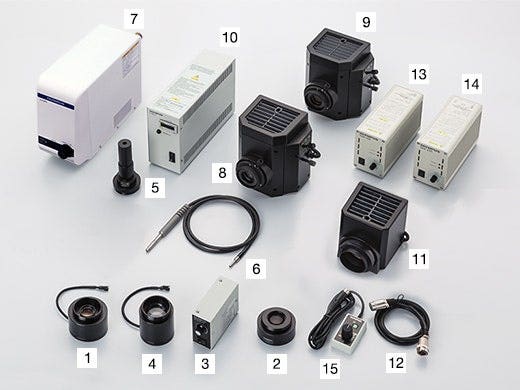

Lichtquellen
Lichtquellen und Netzteile für die Probenbeleuchtung – wählen Sie die geeignete Lichtquelle für die Beobachtungsmethode.
Standardkonfiguration für LED-Lichtquelle
| 1 | BX3M-LEDR | LED-Lampenhaus für Auflicht |
| 2 | U-RCV | DF-Konverter für BX3M-URAS-S, ggf. für DF- und HF-Betrachtung erforderlich |
| 3 | BX3M-PSLED | Netzteil für LED-Lampenhaus, erfordert BXFM System |
| 4 | BX3M-LEDT | LED-Lampenhaus für Durchlicht |
Beleuchtungskonfiguration für Fluoreszenzbeleuchtung
| 5 | U-LLGAD | Lichtleiteradapter |
| 2 | U-RCV | DF-Konverter für BX3M-URAS-S, ggf. für DF- und HF-Betrachtung erforderlich |
| 6 | U-LLG150 | Lichtleiter, Länge: 1,5 m |
| 7 | U-LGPS | Lichtquelle für Fluoreszenz |
| 8, 9 | U-LH100HG (HGAPO) | Quecksilber-Lampenhaus für Fluoreszenz |
| 2 | U-RCV | DF-Konverter für BX3M-URAS-S, ggf. für DF- und HF-Betrachtung erforderlich |
| 10 | U-RFL-T | Netzteil für 100 W Quecksilberlampe |
Konfiguration für Halogen- und Halogen-IR-Beleuchtung
| 11 | U-LH100IR | Halogen-Lampenhaus für IR |
| 12 | U-RMT | Verlängerungskabel für Halogen-Lampenhaus, Kabellänge 1,7 m (ggf. Kabelverlängerung erforderlich) |
| 13, 14 | TH4-100 (200) | 100 V (200 V) Netzteil für 100 W/50 W Halogenlampe |
| 15 | TH4-HS | Handschalter zur Helligkeitsregulierung der Halogenlampe (Dimmer TH4-100 (200) ohne Handschalter) |
Objektivrevolver
Aufnahme für Objektive und Schieber. Je nach der Anzahl und Typ der benötigten Objektive; auch mit/ohne Schieberadapter.
| Typ | Positionen | HF | DF | DIC | MIX | ESD | Anzahl Zentrierlöcher |
||
| 1 | U-P4RE | Manuell | 4 | ■ | ■ | 4 | |||
| 2 | U-5RE-2 | Manuell | 5 | ■ | |||||
| 3 | U-5RES-ESD | Codiert | 5 | ■ | ■ | ||||
| 4 | U-D6RE | Manuell | 6 | ■ | ■ | ||||
| 5 | U-D6RES | Codiert | 6 | ■ | ■ | ||||
| 6 | U-D5BDREMC | Motorgesteuert | 5 | ■ | ■ | ■ | ■ | ||
| 7 | U-D6BDRE | Manuell | 6 | ■ | ■ | ■ | ■ | ||
| 8 | U-D5BDRES-ESD | Codiert | 5 | ■ | ■ | ■ | ■ | ■ | |
| 9 | U-D6BDRES-S | Codiert | 6 | ■ | ■ | ■ | ■ | ■ | |
| 10 | U-D6REMC | Motorgesteuert | 6 | ■ | ■ | ||||
| 11 | U-D6BDREMC | Motorgesteuert | 6 | ■ | ■ | ■ | ■ | ■ | |
| 12 | U-D5BDREMC-VA | Motorgesteuert | 5 | ■ | ■ |
Schieber
Wählen Sie einen Schieber als Ergänzung zur klassisches Hellfeldmikroskopie. Der DIC-Schieber liefert topografische Informationen über das Objekt mit Optionen zur Maximierung des Kontrasts oder der Auflösung. Der MIX-Schieber erlaubt dank einer segmentierten LED-Lichtquelle im Dunkelfeld-Strahlengang eine flexible Beleuchtung.
DIC-Schieber
| Typ | Scherungsanteil | Verfügbare Objektive | ||
| 1 | U-DICR | Standard | Medium | MPLFLN*1, MPLFLN-BD*2, LMPLFLN, LMPLFLN-BD, MXPLFLN, MXPLFLN-BD, MPLAPON und LCPLFLN-LCD |
*1 1,25X und 2,5X unterstützen keine DIC-Beobachtung.
*2 2,5X unterstützt keine DIC-Beobachtung.
MIX-Schieber
| Verfügbare Objektive | ||
| 2 | U-MIXR-2 | MPLFLN-BD, LMPLFLN-BD, MPLN-BD, MXPLFLN-BD |
Kabel
| U-MIXRCBL* | U-MIXR-Kabel, Kabellänge: 0,5 m |
Nur *MIXR

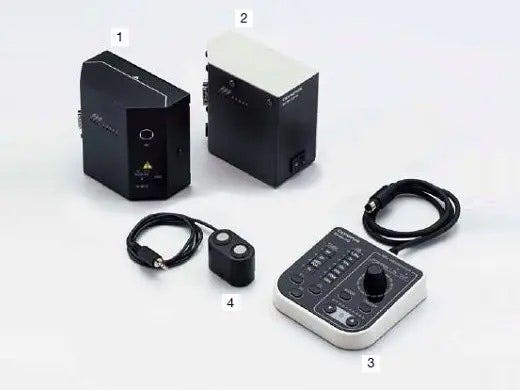

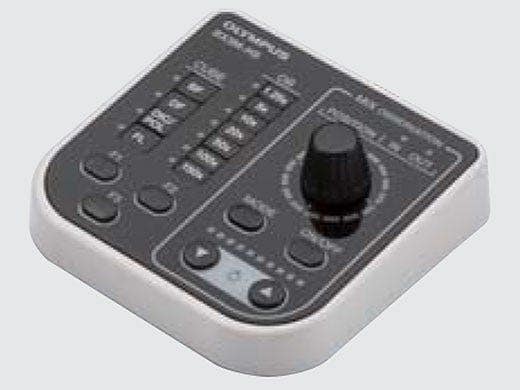

Steuergeräte und Handschalter
Steuergeräte für die Verbindung der Mikroskop-Hardware mit einem PC und Handschalter für die Hardware-Steuerung und -anzeige.
Konfiguration BX3M-CB (CBFM)
| 1 | BX3M-CB | Steuergerät für BX53M |
| 2 | BX3M-CBFM | Steuergerät für BXFM |
| 3 | BX3M-HS | Steuerung der MIX-Betrachtung, Anzeige für codierte Hardware, programmierbarer Software-Funktionsknopf (PRECiV) |

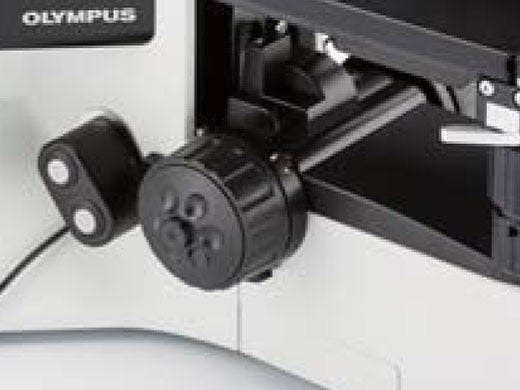

| 4 | BX3M-HSRE | Drehung des motorgesteuerten Objektivrevolvers |
Kabel
| - | BX3M-RMCBL (ECBL) | Kabel für motorgesteuerten Objektivrevolver, Kabellänge: 0,2 m |

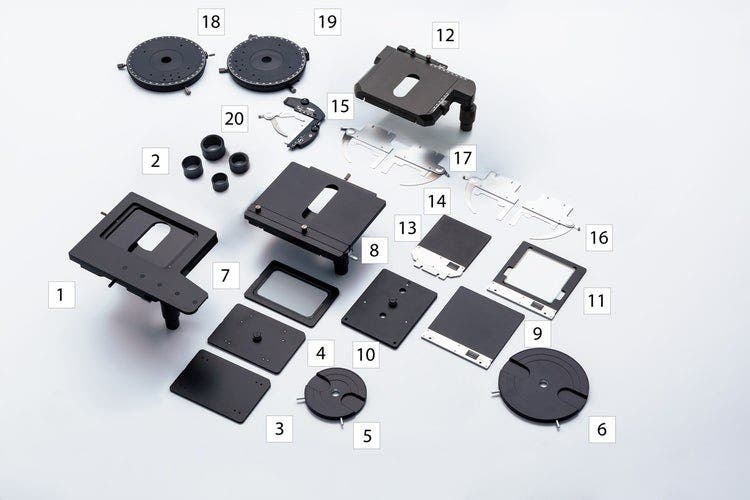

Tische
Tische und Tischplatten zum Anbringen von Objekten. Auswahl je nach Form und der Größe der Objekte.
Tischkonfiguration 150 mm × 100 mm
| 1 | U-SIC64 | Tisch, 150 mm × 100 mm, mit flachem Trieb oben |
| 2 | U-SHG (T) | Griffring aus Silikongummi, zur leichteren Bedienung des Triebs (dicke Ausführung) |
| 3 | U-SP64 | Tischplatte für U-SIC64 |
| 4 | U-WHP64 | Wafer-Platte für U-SIC64 |
| 5 | BH2-WHR43 | Wafer-Halter für 4-3 Zoll |
| 6 | BH2-WHR65 | Wafer-Halter für 6-5 Zoll |
| 7 | U-SPG64 | Glaseinlageplatte für U-SIC64 |
Tischkonfiguration 76 mm × 52 mm
| 12 | U-SVR M | Tisch, 76 mm × 52 mm, mit rechtsseitigem Trieb |
| 2 | U-SHG (T) | Griffring aus Silikongummi, zur leichteren Bedienung des Triebs (dicke Ausführung) |
| 13 | U-MSSP | Tischplatte für U-SVR (/L) M |
| 14, 15 | U-HR (L) D-4 | Halter für schmale Objektträger, rechts (links) öffnend |
| 16, 17 | U-HR (L) DT-4 | Dicker Objektträgerhalter für die rechte (linke) Öffnung, um den Objektträger auf die Oberseite des Tischs zu drücken, wenn es schwierig ist, die Probe anzuheben. |
Tischkonfiguration 100 mm × 100 mm
| 8 | U-SIC4R 2 | Tisch, 105 mm × 100 mm, mit rechtsseitigem Trieb |
| 9 | U-MSSP4 | Tischplatte für U-SIC4R (L) 2 |
| 10 | U-WHP2 | Wafer-Platte für U-SIC4R (L) 2 |
| 5 | BH2-WHR43 | Wafer-Halter für 4-3 Zoll |
| 11 | U-MSSPG | Glaseinlageplatte für U-SIC4R |
Sonstiges
| 18 | U-SRG2 | Drehtisch |
| 19 | U-SRP | Drehtisch für POL, Klickstopp bei 45° aus jeder Position |
| 20 | U-FMP | Mechanische Objektführung für U-SRP/U-SRG2 |

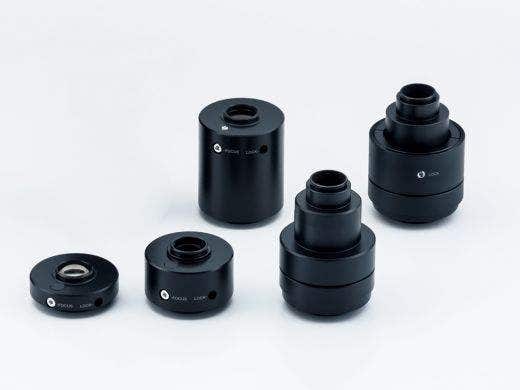

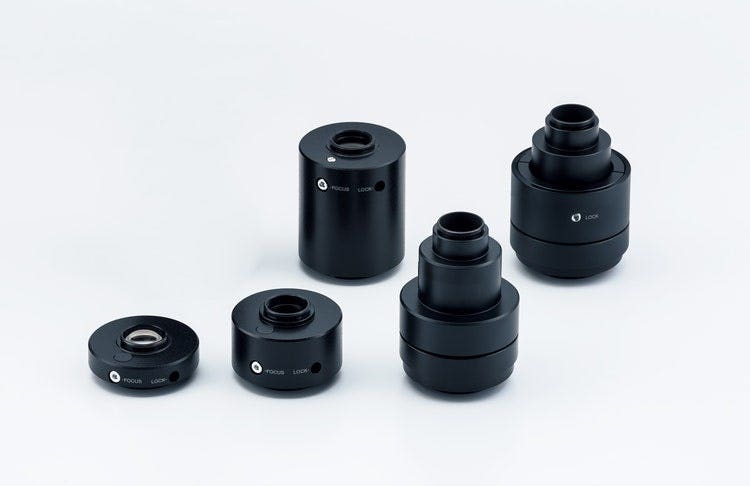

Kamera-Adapter
Kamera-Adapter für die Mikroskopie. Auswahl je nach dem erforderlichen Sehfeld und der Vergrößerung. Der tatsächliche Beobachtungsbereich kann mit folgender Formel berechnet werden: tatsächliches Sehfeld (Diagonale mm) = Sehfeld (Betrachtungsnummer) ÷ Objektivvergrößerung.
| Vergrößerung | Zentrierungseinstellung | CCD-Bildbereich (Sehfeldzahl) (mm) | ||||
| 2/3 Zoll | 1/1,8 Zoll | 1/2 Zoll | ||||
| 1 | U-TV1x-2 with U-CMAD3 | 1 | - | 10.7 | 8.8 | 8 |
| 2 | U-TV1xC | 1 | ø2 mm | 10,7 | 8,8 | 8 |
| 3 | U-TV0.63xC | 0,63 | - | 17 | 14 | 12,7 |
| 4 | U-TV0.5xC-3 | 0,5 | - | 21,4 | 17,6 | 16 |
| 5 | U-TV0.35xC-2 | 0,35 | - | - | - | 22 |

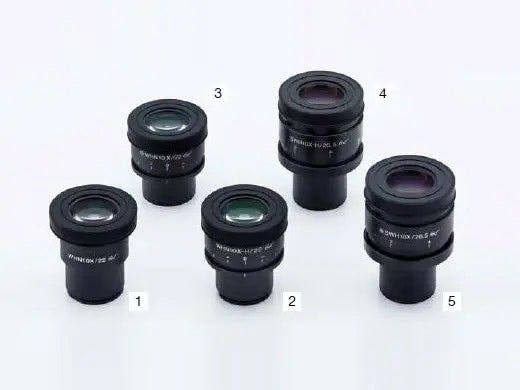

Okulare
Okular für die direkte Betrachtung mit dem Mikroskop. Auswahl je nach dem erforderlichen Sehfeld und der Vergrößerung.
| Sehfeldzahl (mm) | Dioptrienkorrekturmechanismus | Eingebautes Fadenkreuz | ||
| 1 | WHN10x | 22 | ||
| 2 | WHN10x-H | 22 | ■ | |
| 3 | CROSS WHN10x | 22 | ■ | ■ |
| 4 | SWH10x-H | 26,5 | ■ | |
| 5 | CROSS SWH10x | 26,5 | ■ | ■ |
Optische Filter
Optische Filter verändern die Wellenlänge oder die Farbtemperatur des auf die Probe gestrahlten Lichts. Auswahl des geeigneten Filters, je nach den jeweiligen Mikroskopieanforderungen.
HF, DF, FL
| 1, 2 | U-25ND25,6 | Neutralgraufilter, Transmission 25 %, 6 % |
| 3 | U-25LBD | Tageslichtfilter |
| 4 | U-25LBA | Halogenfilter |
| 5 | U-25IF550 | Grünfilter |
| 6 | U-25L42 | UV-Sperrfilter |
| 7 | U-25Y48 | Gelbfilter |
| 8 | U-25FR | Mattfilter (für BX3M-URA erforderlich) |
POL, DIC
| 9 | U-AN-2 | Feststehender Analysator |
| 10 | U-AN360-3 | Drehbarer Analysator |
| 11 | U-AN360P-2 | Drehbarer Analysator, hohe Qualität |
| 12 | U-PO3 | Feststehender Analysator |
| 13 | 45-IF546 | Grünfilter, Ø 45 mm, für POL |
IR
| 14 | U-AN360IR | Der IR-Analysator ist drehbar (verringert bei Verwendung mit U-AN360IR und U-POIR die Lichthofbildung bei der IR-Mikroskopie). |
| 15 | U-POIR | Fester IR-Polarisationsfilter |
| 16 | U-BP1100IR | Bandpassfilter: 1100 nm |
| 17 | U-BP1200IR | Bandpassfilter: 1200 nm |
Durchlicht
| 18 | 43IF550-W45 | Grünfilter ø45 mm |
| 19 | U-POT | Polarisationsfilter |
Sonstiges
| 20 | U-25 | Leerer Filter, für Filter des Anwenders mit Ø 25 mm |
* AN und PO sind bei Verwendung von BX3M-RLAS-S und U-FDICR nicht erforderlich.

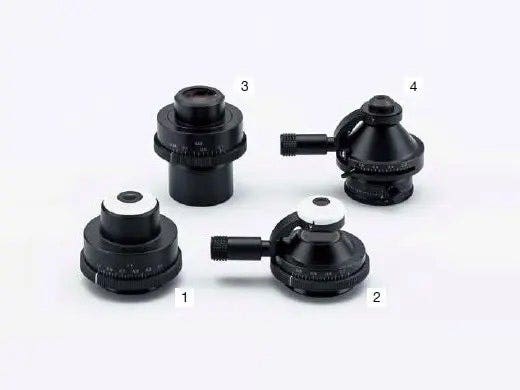

Kondensoren
Kondensoren sammeln und bündeln das Licht. Sie werden für die Durchlichtmikroskopie verwendet.
| 1 | U-AC2 | Abbé-Kondensor (erhältlich für Objektive mit einer Vergrößerung ab 5X) |
| 2 | U-SC3 | Klappkondensor (für Objektive mit einer Vergrößerung ab 1,25X) |
| 3 | U-LWCD | Kondensor mit großem Arbeitsabstand für Glaseinlageplatte (U-MSSPG, U-SPG64) |
| 4 | U-POC-2 | Klappkondensor für POL |

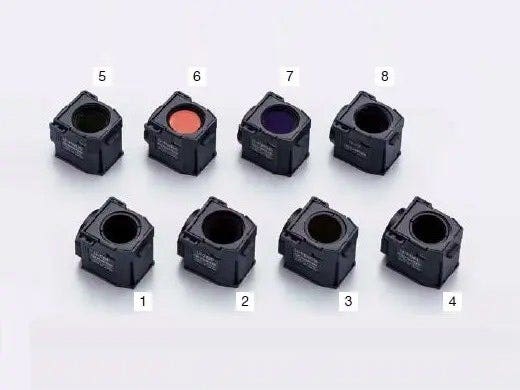

Filtermodule
Filtermodul für BX3M-URAS-S. Die Auswahl des Moduls erfolgt entsprechend den jeweiligen Mikroskopieanforderungen.
| 1 | U-FBF | Für HF, abnehmbarer ND-Filter |
| 2 | U-FDF | Für DF |
| 3 | U-FDICR | Für POL, gekreuzte Position der Nicol-Prismen ist fixiert. |
| 4 | U-FBFL | Für HF, eingebauter ND-Filter (sowohl für HF* als auch FL erforderlich) |
| 5 | U-FWUS | Für Ultraviolett-FL: BP330-385 BA420 DM400 |
| 6 | U-FWBS | Für blaue FL: BP460-490 BA520IF DM500 |
| 7 | U-FWGS | Für grüne FL: BP510-550 BA590 DM570 |
| 8 | U-FF | Leere Spiegeleinheit |
* Nur für koaxiale episkopische Beleuchtungen
Zwischentuben
Unterschiedliche Arten von Zubehör für verschiedene Zwecke. Zur Verwendung zwischen Tubus und Lichtquelle.
| 1 | U-CA | Vergrößerungswechsler (1X, 1,25X, 1,6X, 2X) |
| 2 | U-TRU | Zwischentubus für Binokulartubus mit Kameratubus |
UIS2 Objektive
Objektive vergrößern das Objekt. Die Wahl des Objektivs für die Anwendung erfolgt auf der Grundlage von Arbeitsabstand, Auflösung und Mikroskopieverfahren.
Klicken Sie hier, um weitere Einzelheiten zu den Objektiven UIS2 zu erfahren.
Einfache Bedienung
Herkömmliche Verfahren einfach nutzen:Einfache Lichtquelle
Die Lichtquelle minimiert komplizierte Arbeitsschritte, die in der Regel bei Arbeiten mit einem Mikroskop ausgeführt werden müssen. Mit dem Einstellrad an der Vorderseite der Beleuchtungsvorrichtung kann der Benutzer die Beobachtungsmethode einfach ändern. Der Anwender kann schnell zwischen den am häufigsten verwendeten Verfahren der Auflichtmikroskopie, von der Hellfeld- zur Dunkelfeld oder zur Polarisationsmikroskopie umschalten, um auf einfachste Weise unterschiedliche Arten der Analyse nutzen zu können. Zudem kann die einfache Polarisationsmikroskopie durch Drehen des Analysators angepasst werden.
Intuitive Mikroskop-Bedienelemente:Einfache Einstellungen der Leuchtfeldblende und Aperturblende
Die Verwendung der richtigen Einstellungen für Aperturstopp und Feldstopp sorgt für einen guten Bildkontrast und nutzt die numerische Apertur des Objektivs voll aus. Die Legende führt den Benutzer je nach Beobachtungsmethode und verwendetem Objektiv zur richtigen Einstellung.
Schnelle Fokuseinstellung
Der Fokus-Skalenindex am Stativ erleichtert das schnelle Scharfstellen. Bediener können den Fokus grob einstellen, ohne das Objekt durch ein Okular zu betrachten, und sparen so Zeit bei der Prüfung von Objekten mit unterschiedlicher Höhe.
Leichte und ergonomische Bedienung
Ergonomie ist für alle Anwender von höchster Bedeutung. Egal ob eigenständige Mikroskope verwendet werden oder die PRECiV Bildanalysesoftware integriert ist, die Benutzer profitieren in jedem Fall von komfortablen Bedienelementen am Handgerät, die die Hardwareposition deutlich anzeigen. Die einfachen Handgeräte ermöglichen es dem Benutzer, sich auf die Probe und die durchführenden Inspektionen zu konzentrieren.
Für konsistente Beleuchtung:Light Intensity Manager
Bei der Ersteinrichtung kann die Beleuchtungsstärke so angepasst werden, dass sie mit der jeweiligen Hardware-Konfiguration der codierten Lichtquelle und/oder des codierten Objektivrevolvers übereinstimmt.
Wiederherstellung der Mikroskopeinstellungen:Codierte Hardware
Codierte Funktionen integrieren die Systemeinstellungen des BX53M Mikroskops in die PRECiV Bildanalyse-Software. Mikroskopieverfahren, Beleuchtungsstärke und Vergrößerung werden von der Software automatisch mit den zugehörigen Bildern aufgezeichnet. Dadurch kann der Anwender Prüfungen immer mit den gleichen Mikroskopieeinstellungen durchführen, was die Zuverlässigkeit der Prüfergebnisse verbessert.
Funktionen
Unsichtbares wird sichtbar:MIX-Mikroskopie
Die MIX-Mikroskopietechnologie der Serie BX53M kombiniert die Methoden der herkömmlichen Beleuchtung und der Dunkelfeldbeleuchtung. Der LED-Ring des MIX-Schiebers sorgt für eine gerichtete Dunkelfeldbeleuchtung des Objekts. Dies hat einen ähnlichen Effekt wie das traditionelle Dunkelfeld, bietet aber die Möglichkeit, einen Quadranten der LEDs auszuwählen, um das Licht aus verschiedenen Winkeln zu lenken. Diese Kombination aus gerichtetem Dunkelfeld und Hellfeld, Fluoreszenz oder Polarisation wird als MIX-Beleuchtung bezeichnet und ist besonders hilfreich, um Defekte hervorzuheben und erhöhte Oberflächen von Vertiefungen zu unterscheiden.
Scharfe Bilder des gesamten Objekts: EFI
Die Funktion Extended Focus Imaging (EFI) der PRECiV Software erfasst Bilder von Proben, deren Höhe über die Schärfentiefe des Objektivs hinausgeht, und stapelt sie zu einem einzigen Bild, das voll im Fokus ist. EFI kann entweder mit einer manuellen oder einer motorgesteuerten Z-Achse ausgeführt werden und erstellt eine Höhenkarte zur einfachen Visualisierung der Struktur. Die Erstellung von EFI-Bildern ist auch dann möglich, wenn der PRECiV Desktop offline ist.
Darstellung sowohl dunkler als auch heller Bereiche: HDR
Durch moderne Bildverarbeitung gleicht die HDR-Funktion Helligkeitsunterschiede in Bildern aus, um Lichtreflexe zu reduzieren. HDR verbessert die Bildqualität digitaler Bilder und unterstützt die Erstellung professionell aussehender Berichte.
Klare Darstellung sowohl der dunklen wie auch der hellen Teile durch HDR (Probe: Kraftstoffeinspritzkolben)
Kontrastverstärkung durch HDR
(Probe: Magnesitschnitt)
Bild einer Münze mit Instant MIA
Panoramaaufnahmen durch einfaches Bewegen des Tisches: Instant MIA
Bilder können jetzt durch einfaches Bewegen des XY-Triebs eines manuell gesteuerten Tisches zusammengefügt werden. Ein motorgesteuerter Tisch ist nicht mehr erforderlich. PRECiV Software nutzt die Mustererkennung zur Erstellung von Panoramabildern, die dem Anwender ein größeres Sehfeld bieten als Einzelbilder.
Vielseitige Messfunktionen
Routine- oder Basismessungen
In PRECiV stehen verschiedene Messfunktionen zur Verfügung, so dass der Anwender leicht nützliche Daten aus den Bildern entnehmen kann. Für die Qualitätskontrolle und Prüfung werden oft Messfunktionen für die Bilder benötigt. Alle PRECiV Lizenzen bieten interaktive Messfunktionen wie Abstände, Winkel, Rechtecke, Kreise, Ellipsen und Polygone. Alle Messergebnisse werden zusammen mit den Bilddateien für die weitere Dokumentation gespeichert.
Zählen und Messen
Die Erkennung von Objekten und die Messung der Größenverteilung gehören zu den wichtigsten Anwendungen der digitalen Bildverarbeitung, PRECiV beinhaltet eine Erkennungs-Engine, die Schwellenmethoden einsetzt, um Objekte (z. B. Partikel, Kratzer) zuverlässig vom Hintergrund zu unterscheiden.
Lösungen für die Materialwissenschaften
PRECiV bietet eine intuitive, an Arbeitsabläufen orientierte Benutzeroberfläche für komplexe Bildanalysen. Auf Knopfdruck können komplexeste Bildanalyseaufgaben schnell, präzise und nach den gängigsten Industriestandards durchgeführt werden. Mit einer deutlichen Verkürzung der Bearbeitungszeit bei wiederkehrenden Aufgaben können sich die Werkstoffwissenschaftler auf die Analyse und Forschung konzentrieren. Die Software kann jederzeit problemlos durch modulare Erweiterungen für Einschlüsse und Korngrößenvergleiche ergänzt werden.
3D-Oberflächenansicht (Testprobe für Oberflächenrauheit)
Einzelansicht und 3D-Profilmessung
3D-Objektvermessung
Bei Einsatz eines externen motorgesteuerten Fokustriebs kann ein EFI-Bild schnell in 3D aufgenommen und angezeigt werden. Die erfassten Höhendaten können für 3D-Messungen am Profil oder in der Einzelbildansicht verwendet werden.
Darstellung von weiteren Probenarten und -größen
Der neue, 150 × 100 mm große Tisch bietet einen längeren Verfahrweg in X-Richtung als frühere Modelle. Zusammen mit der flachen Bauweise ist es dadurch problemlos möglich, große (oder mehrere) Objekte auf dem Tisch anzubringen. Die Tischplatte ist mit Gewindebohrungen zum Anbau einer Objekthalterung versehen. Der größere Tisch bedeutet mehr Flexibilität für den Bediener, da dieser mehr Objekte mit einem Mikroskop prüfen und so wertvollen Laborraum sparen kann. Das einstellbare Drehmoment des Tisches erleichtert die Feinpositionierung bei starker Vergrößerung und kleinem Sehfeld.
Flexibilität bei Objekthöhe und -gewicht
Mit der optionalen Moduleinheit können Proben bis zu 105 mm auf dem Tisch befestigt werden. Durch den verbesserten Fokussiermechanismus kann das Mikroskop ein Gesamtgewicht (Probe + Tisch) von bis zu 6 kg aufnehmen. Mit BX53M Mikroskopen können größere und schwerere Objekte geprüft werden, sodass weniger Mikroskope im Labor benötigt werden. Durch die dezentrierte Positionierung einer drehbaren Halterung für 6 Zoll Wafer kann der Anwender die gesamte Oberfläche des Wafers untersuchen, indem er einfach den Halter dreht, während er den Tisch über den 100-mm-Verfahrweg verschiebt. Die Drehmomenteinstellung des Tisches ist für einfache Bedienbarkeit optimiert, der komfortable Handgriff des Triebs erleichtert das Auffinden des gewünschten Objektbereichs.
BX53MRF-S
BXFM
Flexibilität bei der Objektgröße
Sind Objekte zu groß, um sie auf einem herkömmlichen Mikroskoptisch anzubringen, können die optischen Kernkomponenten für die Auflichtmikroskopie in einer modularen Konfiguration genutzt werden. Das BXFM kann als modulares System mithilfe einer Säule an einem größeren Stativ oder mithilfe einer Halterung an einem anderen Gerät montiert werden. Auf diese Weise können Bediener die herausragende Optik nutzen, auch wenn ihre Objekte ungewöhnliche Größen oder Formen haben.
Schutz elektronischer Geräte vor elektrostatischer Entladung: ESD-kompatibel
Das BX53M ist mit einer ESD-Ableitung ausgestattet, die elektronische Bauteile vor statischer Aufladung durch Mensch oder Umwelt schützt.
Bildqualität
Spitzenoptik mit Tradition
Mit hoher numerischer Apertur und großem Arbeitsabstand
Objektive bestimmen maßgeblich die Leistung eines Mikroskops.

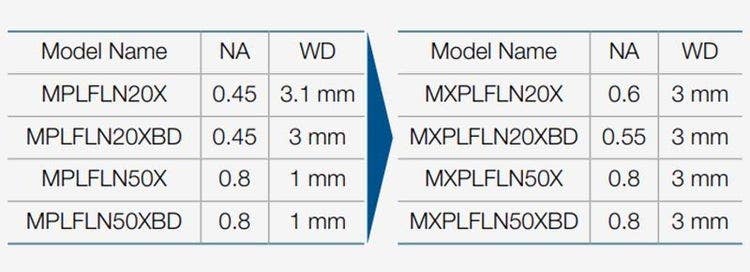

Die MXPLFLN-Objektive erweitern die MPLFLN-Serie für die Bildgebung mit EPI-Beleuchtung, da sie gleichzeitig die numerische Apertur und den Arbeitsabstand maximieren. Höhere Auflösungen bei 20- und 50-facher Vergrößerung bedeuten in der Regel kürzere Arbeitsabstände, sodass die Probe oder das Objektiv beim Objektivwechsel zurückgefahren werden müssen. In vielen Fällen ist ein Arbeitsabstand von 3 mm der MXPLFLN-Serie die Lösung für dieses Problem: Die Untersuchungen können schneller durchgeführt werden und es besteht ein geringes Risiko, dass das Objektiv die Probe berührt.
Überragende optische Eigenschaften:Wellenfront-Aberrationskorrektur
Die optischen Eigenschaften von Objektiven haben direkten Einfluss auf die Qualität von mikroskopischen Bildern und Analyseergebnissen. Unsere UIS2 Objektive mit starker Vergrößerung sollen Wellenfrontaberrationen auf ein Minimum reduzieren und besitzen zuverlässige optische Eigenschaften.
| „Schlechte“ Wellenfront |
„Gute“ Wellenfront (Objektiv UIS2)
Konsistente Farbtemperatur:Lichtstarke Weißlicht-LEDs als Lichtquelle
Das BX53M Mikroskop arbeitet mit lichtstarken weißen LED-Lichtquellen sowohl für Auflicht als auch für Durchlicht. Die LED gewährleistet eine gleichbleibende Farbtemperatur, unabhängig von der Helligkeit. Langlebige LED sorgen für effiziente Beleuchtung und eignen sich ideal für Prüfungsanwendungen in der Materialforschung.
Halogenlampe: Die Farbe variiert mit der Lichtintensität.
LED: Die Farbe bleibt bei unterschiedlichen Lichtintensitäten gleich und ist genauer definiert als bei Halogenlampe.
* Alle Bilder mit Belichtungsautomatik aufgenommen
Mehr Leistung durch höchste Qualität
Unterstützung genauer Messungen:Automatische Kalibrierung
Ähnlich wie bei digitalen Mikroskopen steht bei Verwendung von PRECiV eine automatische Kalibrierung zur Verfügung. Die automatische Kalibrierung schließt menschliche Einflüsse bei der Kalibrierung aus, was zu verlässlicheren Messungen führt. Bei der Autokalibrierung wird ein Algorithmus genutzt, der aus dem Durchschnitt mehrerer Messpunkte automatisch die korrekte Kalibrierung berechnet. Dies reduziert die bedienerabhängige Variabilität und sorgt für gleichbleibende Genauigkeit und höhere Zuverlässigkeit bei regelmäßigen Prüfungen.
Halbleiter-Wafer (binarisiertes Bild):
Die Helligkeitskorrektur führt zu gleichmäßiger Helligkeit im gesamten Sehfeld.
Nahtloses Stitching:Korrektur der Bildschattierung
Die PRECiV Software bietet eine Helligkeitskorrektur, um dunkle Bereiche in den Ecken von Bildern aufzuhellen. Zusammen mit Schwellenwerteinstellungen ermöglicht die Helligkeitskorrektur eine präzisere Analyse.
Anwendungen

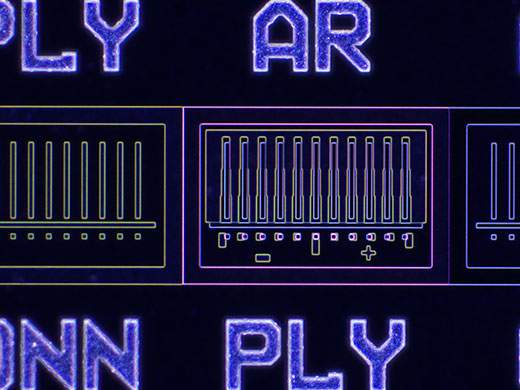

Integrierter Schaltkreis auf einem Halbleiter-Wafer
Das Dunkelfeld wird zur Erkennung von sehr kleinen Kratzern oder Fehlern auf einer Probe oder zur Prüfung von Proben mit reflektierenden Oberflächen, wie Wafern, eingesetzt.
MIX-Beleuchtung macht es möglich, sowohl Muster als auch Farben darzustellen.
| MIX (Hellfeld + Dunkelfeld) |
Dunkelfeld
Fluoreszenz
| MIX (Fluoreszenz + Dunkelfeld) |
Fotolackrückstand auf einem Halbleiter-Wafer
Die Fluoreszenzmikroskopie wird für Objekte verwendet, die Licht emittieren, wenn sie mit Licht einer bestimmten Wellenlänge (erzeugt mit einem speziellen Filterwürfel) beleuchtet werden. Dies wird zur Erkennung von Verunreinigungen und Fotolackrückständen verwendet.
Die MIX-Beleuchtung ermöglicht die Betrachtung von Fotolackrückständen und IC-Strukturen.
LCD-Farbfilter
Diese Beobachtungstechnik eignet sich für transparente Proben wie LCDs, Kunststoffe und Glasmaterialien.
Die MIX-Beleuchtung ermöglicht die Darstellung sowohl des Farbfilters als auch der integrierten Schaltung.
Durchlicht
MIX (Durchlicht + Hellfeld)
Hellfeld
Differenzieller Interferenzkontrast (DIC)
Kugelgrafitgusseisen
DIC ist ein Mikroskopieverfahren, bei dem die Höhe einer Probe als Relief sichtbar ist, ähnlich einem 3D-Bild mit verbessertem Kontrast. Es eignet sich für Prüfungen von Proben mit geringen Höhenunterschieden, beispielsweise metallurgischer Strukturen und Mineralien.
Serizit
Die differenzielle Interferenzkontrastmikroskopie (DIC) ist eine Mikroskopiestechnik, bei der die Höhe eines Objekts, das normalerweise im Hellfeld nicht erkennbar ist, als Relief sichtbar wird, ähnlich einem 3D-Bild mit verstärktem Kontrast. Sie eignet sich hervorragend zur Prüfung von Objekten mit sehr geringen Höhenunterschieden, beispielsweise metallurgischen Gefügen und Mineralien.
Hellfeld
Polarisiertes Licht
Infrarot (IR)
Lötflächen einer IC-Struktur
IR wird zur Erkennung von Defekten in IC-Chips und anderen Teilen aus Silizium auf Glas verwendet.
Spezifikationen
SPEZIFIKATIONEN FÜR BX53M MODELLE FÜR ALLGEMEINE ANWENDUNGEN |
||||||||
| Basismodell | Standard-Modell | Erweitertes Modell | ||||||
| Optisches System | Optisches System UIS2 (unendlich korrigiert) | |||||||
| Haupteinheit | Mikroskopstativ | BX53MRF-S (Auflicht) |
BX53MTRF-S (Auflicht/Durchlicht) |
BX53MRF-S (Auflicht) |
BX53MTRF-S (Auflicht/Durchlicht) |
BX53MRF-S (Auflicht) |
BX53MTRF-S (Auflicht/Durchlicht) |
|
| Scharfeinstellung | Hub: 25 mm Feintrieb: 100 µm je Umdrehung Kleinste Unterteilung: 1 μm Mit oberem Anschlag und Drehmomenteinstellung für Grobtrieb |
|||||||
| Max. Höhe des Objekts | Auflicht: 65 mm (ohne Distanzstück), 105 mm (mit BX3M-ARMAD) Auflicht/Durchlicht: 35 mm (ohne Distanzstück), 75 mm (mit BX3M-ARMAD) |
|||||||
| Beobachtungstubus | Großes Sehfeld (Sehfeldzahl 22) | U-TR30-2-2 Invers: trinokular |
||||||
| Beleuchtung | Auflicht Durchlicht |
BX3M-KMA-S Weißlicht-LED, HF/DF/DIC/POL/MIX Leuchtfeldblende, Aperturblende (mit Zentrierungsmechanismus), HF/DF-Verriegelung |
BX3M-RLAS-S Codiert, Weißlicht-LED, HF/DF/DIC/POL/MIX Leuchtfeldblende, Aperturblende (mit Zentrierungsmechanismus), HF/DF-Verriegelung |
|||||
| - | BX3M-LEDT Weißlicht-LED Abbé-Kondensoren/Kondensoren mit großem Arbeitsabstand |
- | BX3M-LEDT Weißlicht-LED Abbé-Kondensoren/Kondensoren mit großem Arbeitsabstand |
- | BX3M-LEDT Weißlicht-LED Abbé-Kondensoren/Kondensoren mit großem Arbeitsabstand |
|||
| Objektivrevolver | U-5RE-2 Für HF: Fünffach |
U-D6BDRE Für HF/DF: Sechsfach |
U-D6BDRES-S Für HF/DF: Sechsfach, codiert |
|||||
| Okular (Sehfeldzahl 22) | WHN10 WHN10X-H |
|||||||
| MIX-Mikroskopie | - | BX3M-CB Steuereinheit BX3M-HS Handschalter U-MIXR-2 MIX-Schieber zur Auflichtmikroskopie U-MIXRCBL Kabel für MIXR |
||||||
| Kondensor (großer Arbeitsabstand) | - | U-LWCD | - | U-LWCD | - | U-LWCD | ||
| Stromkabel | UYCP (x1) | UYCP (x2) | ||||||
| Gewicht | Auflicht: Ca. 15,8 kg (Mikroskopstativ 7,4 kg) Auflicht/Durchlicht: ca. 18,3 kg (Mikroskopstativ 7,6 kg) |
|||||||
| Objektive | MPLFLN Satz | MPLFLN5X, 10X, 20X, 50X, 100X HF/POL/FL-Beobachtung |
- | |||||
| MPLFLN BD Satz | - | MPLFLN5XBD, 10XBD, 20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
||||||
| MPLFLN-BD, LMPLFLN-BD Satz | - | MPLFLN5XBD, 10XBD, LMPLFLN20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
||||||
| MPLFLN-BD, MXPLFLN-BD, LMPLFLN-BD Satz | - | MPLFLN5XBD, 10XBD, MXPLFLN20XBD, 50XBD, LMPLFLN20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
||||||
| Tisch (X × Y) | 76 mm × 52 mm Satz | U-SVRM, U-MSSP Koaxialer Tisch mit rechtem Trieb: 76 (X) × 52 (Y) mm, mit Drehmomenteinstellung |
||||||
| 100 mm × 100 mm Satz | U-SIC4R2, U-MSSP4 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 100 (X) × 100 (Y) mm, mit Verriegelungsmechanismus der Y-Achse |
|||||||
| 100 mm × 100 (G) mm Satz | U-SIC4R2, U-MSSPG Großer, koaxialer Tisch mit rechtsseitigem Trieb / 100 (X) × 100 (Y) mm, mit Verriegelungsmechanismus der Y-Achse (Glaseinlageplatte) |
|||||||
| 150 mm × 100 mm Satz | U-SIC64, U-SHG, U-SP64 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 150 (X) × 100 (Y) mm, mit Drehmomenteinstellung, mit Verriegelungsmechanismus der Y-Achse |
|||||||
| 150 mm × 100 (G) mm Satz | U-SIC64, U-SHG, U-SPG64 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 150 (X) × 100 (Y) mm, mit Drehmomenteinstellung, mit Verriegelungsmechanismus der Y-Achse (Glaseinlageplatte) |
|||||||
| Option | MIX-Mikroskopiesatz* | BX3M-CB, BX3M-HS, U-MIXR-2, U-MIXRCBL | - | |||||
| DIC* | U-DICR | |||||||
| Zwischentuben | U-CA, U-EPA2, U-TRU | |||||||
| Filter | U-25ND6, U-25ND25, U-25LBD, U-25LBA, U-25Y48, U-AN360-3, U-AN360P, U-PO3, U-25IF550, U-25L42, U-25, U-25FR | |||||||
| Filter für Kondensor | 43IF550-W45, U-POT | |||||||
| Tischplatte | U-WHP64, BH2-WHR43, BH2-WHR65, U-WHP2 | |||||||
| Objekthalterung | U-HRD-4, U-HLD-4, U-HRDT-4, U-HLDT-4 | |||||||
| Griffgummi | U-SHG, U-SHGT | |||||||
*Kann nicht mit U-5RE-2 verwendet werden.
ESD für BX53M/BXFM |
||
| Elemente | Mikroskopstativ | BX53MRF-S, BX53MTRF-S |
| Lichtquelle | BX3M-KMA-S, BX3M-RLA-S, BX3M-URAS-S, BX3M-RLAS-S | |
| Objektivrevolver | U-D6BDREMC, U-D6BDRES-S, U-D5BDREMC-ESD, U-5RES-ESD | |
| Tisch | U-SIC4R2, U-MSSP4 | |
SPECIFICATIONS OF BX53M SUGGESTED CONFIGURATION FOR DEDICATED USE |
|||||||
| Fluoreszenz-Modell | Infrarot-Modell | Polarisationsmodell | |||||
| Optisches System | Optisches System UIS2 (unendlich korrigiert) | ||||||
| Haupteinheit | Mikroskopstativ | BX53MRF-S (Auflicht) |
BX53MTRF-S (Auflicht/Durchlicht) |
BX53MRF-S (Auflicht) |
BX53MTRF-S (Auflicht/Durchlicht) |
||
| Scharfeinstellung | Hub: 25 mm Feintrieb: 100 µm je Umdrehung Kleinste Unterteilung: 1 μm Mit oberem Anschlag und Drehmomenteinstellung für Grobtrieb |
||||||
| Max. Höhe des Objekts | Auflicht: 65 mm (ohne Distanzstück), 105 mm (mit BX3M-ARMAD) Auflicht/Durchlicht: 35 mm (ohne Distanzstück), 75 mm (mit BX3M-ARMAD) |
||||||
| Beobachtungstubus | Großes Sehfeld (Sehfeldzahl 22) | U-TR30-2 Invers: trinokular |
U-TR30IR Invers: Binokular mit Kameratubus für IR |
U-TR30-2 Invers: trinokular |
|||
| Polarisations-Zwischenadapter (U-CPA) | Bertrand-Objektiv | - | - | Fokussierbar | |||
| Bertrand-Leuchtfeldblende | - | - | Ø3,4 mm Durchmesser (fest) | ||||
| Einschieben oder Ausschwenken der Bertrand-Linse beim Wechsel zwischen orthoskopischer und konoskopischer Mikroskopie | - | - | Position des Schiebers ● ein Position des Schiebers ○ aus |
||||
| Analysatoreinschub | - | - | Drehbarer Analysator mit Einschub (U-AN360P-2) | ||||
| Beleuchtung | Auflicht | FL-Mikroskopie | BX3M-URAS-S Codiertes Universal-Auflicht, 4-Positionen-Modulrevolver, (Standard: U-FWUS, U-FWBS, U-FWGS, U-FBF usw.) mit FS, AS (mit Zentriermechanismus), mit Verschlussmechanismus |
- | - | ||
| IR-Mikroskopie | - | BX3M-RLA-S 100 W Halogenlampe für IR, HF/IR, AS (mit Zentriermechanismus) U-LH100IR (mit 12 V 10 W Halogenlampe) 100 W Halogenlichtquelle für IR TH4-100 100 W Netzteil TH4-HS Handschalter U-RMT Verlängerungskabel |
- | ||||
| Durchlicht | POL-Mikroskopie | - | - | BX3M-LEDT Weißlicht-LED Abbé-Kondensoren/Kondensoren mit großem Arbeitsabstand |
|||
| Objektivrevolver | U-D6BDRES-S Für HF/DF: Sechsfach, codiert |
U-5RE-2 Für Hellfeld : Fünffach |
U-P4RE Vierfache, zentrierbare, aufsteckbare Komponenten 1/4 Wellenlängenverzögerungsplatte (U-TAD), Farbtonplatte (U-TP530) und verschiedene Kompensatoren können mit einem Plattenadapter (U-TAD) montiert werden. |
||||
| Okular (Sehfeldzahl 22) | WHN10X | ||||||
| WHN10X-H | CROSS-WHN10X | ||||||
| Filtermodule | U-FDF Für DF U-FBFL Für HF, integrierter ND-Filter U-FBF Für HF, abnehmbarer ND-Filter U-FWUS Für ultraviolette FL U-FWBS Für blaue FL U-FWGS Für grüne FL |
- | |||||
| Filter / Polarisator / Analysator | U-25FR Mattfilter |
U-BP1100IR/U-BP1200IR Bandpassfilter für IR |
43IF550-W45 Grünfilter |
||||
| U-POIR Auflicht-Polarisationsschieber für IR |
U-AN360IR Drehbarer Analysatorschieber für IR |
U-AN360P-2 360° drehbar Mindestdrehwinkel 0,1° |
|||||
| Kondensor | U-LWCD Großer Arbeitsabstand |
- | U-POC-2 Spannungsfreier Achromat-Kondensor. Um 360° drehbarer Polarisator mit klappbarem Achromat als obere Linse. Klickstopp in Position „0°“ ist einstellbar. NA 0,9 (obere Linse ein) / NA 0,18 (obere Linse aus) Aperturblende: Öffnung einstellbar von 2 mm bis 21 mm Durchmesser |
||||
| Schieberegler / Kompensatoren | - | U-TAD Schieber (Adapter für Kompensatoren) |
|||||
| U-TP530 Hilfspräparat U-TP137 Verzögerungsplatte für 1/4-Wellenlänge |
|||||||
| Stromkabel | UYCP (x1) | UYCP (x2) | UYCP (x1) | ||||
| Gewicht | Auflicht: Ca. 15,8 kg (Mikroskopstativ 7,4 kg) | Auflicht/Durchlicht: ca. 18,3 kg (Mikroskopstativ 7,6 kg) | Ca. 18,9 kg (Mikroskopstativ 7,4 kg) | Ca. 16,2 kg (Mikroskopstativ 7,6 kg) | |||
| Auflicht FL-Lichtquelle | Lichtleiter | U-LGPS, U-LLGAD, U-LLG150, Lichtleitersatz | - | - | |||
| Quecksilberlampe | U-LH100HGAPO1-7, USH-103OL (x2), U-RFL-T, U-RCV, Quecksilberlampensatz | - | - | ||||
| Objektive | MPLFLN Satz | MPLFLN5X, 10X, 20X, 50X, 100X Beobachtung im HF/DIC/POL/FL |
- | - | |||
| MPLFLN BD Satz | MPLFLN5XBD, 10XBD, 20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
- | - | ||||
| MPLFLN-BD, LMPLFLN-BD Satz | MPLFLN5XBD, 10XBD, LMPLFLN20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
- | - | ||||
| MPLFLN-BD, MXPLFLN-BD, LMPLFLN-BD Satz | MPLFLN5XBD, 10XBD, MXPLFLN20XBD, 50XBD, LMPLFLN20XBD, 50XBD, 100XBD Beobachtung im HF/DF/DIC/POL/FL |
- | - | ||||
| IR Satz | - | LMPLN5XIR,10XIR,LCPLN20XIR,50XIR,100XIR IR-Mikroskopie |
- | ||||
| POL Satz | - | - | UPLFLN4XP, 10XP, 20XP, 40XP POL-Mikroskopie |
||||
| Tisch (X × Y) | 76 mm × 52 mm Satz | U-SVRM, U-MSSP Koaxialer Tisch mit rechtem Trieb: 76 (X) × 52 (Y) mm, mit Drehmomenteinstellung |
|||||
| 100 mm × 100 mm Satz | U-SIC4R2, U-MSSP4 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 100 (X) × 100 (Y) mm, mit Verriegelungsmechanismus der Y-Achse |
||||||
| 100 mm × 100 (G) mm Satz | U-SIC4R2, U-MSSPG Großer, koaxialer Tisch mit rechtsseitigem Trieb / 150 (X) × 100 (Y) mm, mit Verriegelungsmechanismus der Y-Achse (Glaseinlageplatte) |
||||||
| 150 mm × 100 mm Satz | U-SIC64, U-SHG, U-SP64 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 150 (X) × 100 (Y) mm, mit Drehmomenteinstellung, mit Verriegelungsmechanismus der Y-Achse |
||||||
| 150 mm × 100 (G) mm Satz | U-SIC64, U-SHG, U-SPG64 Großer, koaxialer Tisch mit rechtsseitigem Trieb / 150 (X) × 100 (Y) mm, mit Drehmomenteinstellung, mit Verriegelungsmechanismus der Y-Achse (Glaseinlageplatte) |
||||||
| POL Satz | - | U-SRP+U-FMP Polarisations-Drehtisch + mechanische Objektführung |
|||||
| Option | MIX-Mikroskopiesatz* | BX3M-CB, BX3M-HS, U-MIXR-2, U-MIXRCBL | |||||
| DIC* | U-DICR | ||||||
| Zwischentuben | U-CA, U-EPA2, U-TRU | ||||||
| Filter | U-25ND6, U-25ND25, U-25LBD, U-25LBA, U-25Y48, U-AN360-3, U-AN360P, U-PO3, U-25IF550, U-25L42, U-25, U-25FR | ||||||
| Filter für Kondensor | 43IF550-W45, U-POT | ||||||
| Tischplatte | U-WHP64, BH2-WHR43, BH2-WHR65, U-WHP2 | ||||||
| Objekthalterung | U-HRD-4, U-HLD-4, U-HRDT-4, U-HLDT-4 | ||||||
| Griffgummi | U-SHG, U-SHGT | ||||||
*Kann nicht mit U-5RE-2 verwendet werden
Informationsmaterialien
Anwendungsbeispiele
Videos
Improving Materials Analysis Inspections with MX Plan Semi-Apochromat Objectives
Metal Industry Inspection Solutions video
BX3M Produktübersicht
Tech Tours: Industriemikroskope von Olympus
https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/techtour_can_360.mp4
