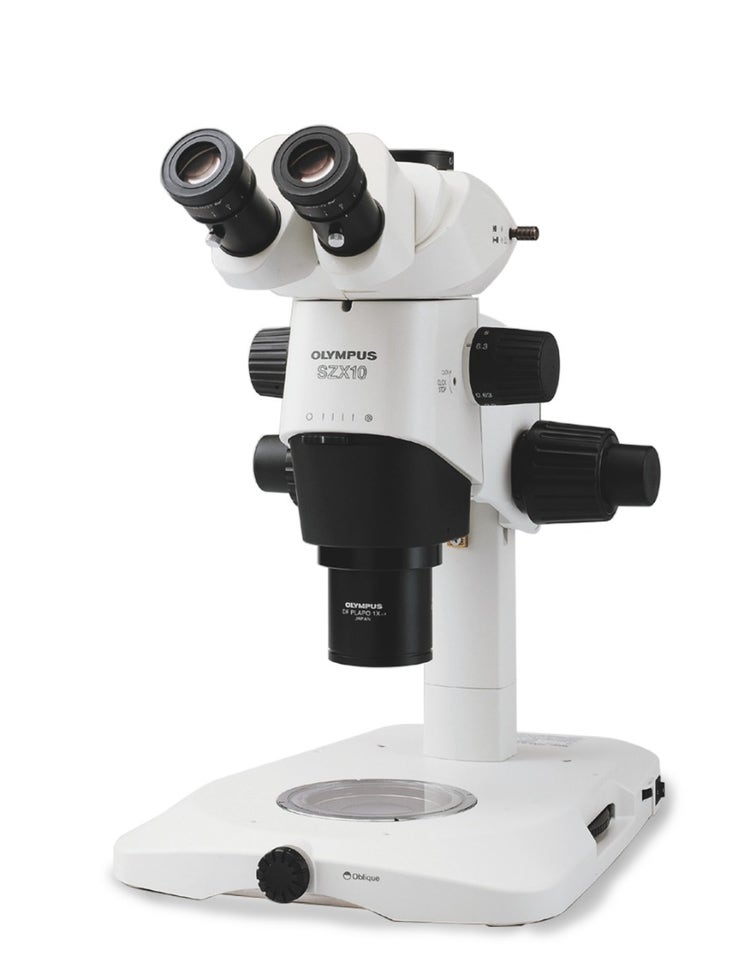

Stereomikroskop SZX10
Das Stereomikroskop SZX10 bietet kostengünstige Leistung für Routineuntersuchungen, Fehleranalysen und Qualitätskontrollen. Es ist für Dunkelfeld- und Polarisationsmikroskopie vorgesehen und bietet eine NA von 0,2, einen Zoom-Faktor von 10:1 und ein optisches Galilei-System zur Minimierung von Verzerrungen. Erleben Sie eine natürliche Ansicht Ihrer Probe dank der hervorragenden stereoskopischen Tiefe und der präzisen Farbdarstellung.
Stereomikroskop SZX10
Kostengünstig bei genauer Bildwiedergabe
Das Stereomikroskop SZX10 eignet sich für Routineuntersuchungen, Fehleranalysen und Qualitätskontrollen und bietet kostengünstige Leistung für eine Reihe von Bildgebungsanwendungen. Es unterstützt Dunkelfeld- und Polarisationsbildgebung und verfügt über ein galileisches optisches System, einen 10:1-Zoomfaktor und eine numerische Apertur von bis zu 0,2, um Verzerrungen zu minimieren. Erleben Sie eine natürliche Ansicht Ihrer Probe dank der hervorragenden stereoskopischen Tiefe und der präzisen Farbdarstellung.
Flexibles Stereomikroskop mit großem Zoombereich
Hervorragende optische Leistung mit naturgetreuer Darstellung

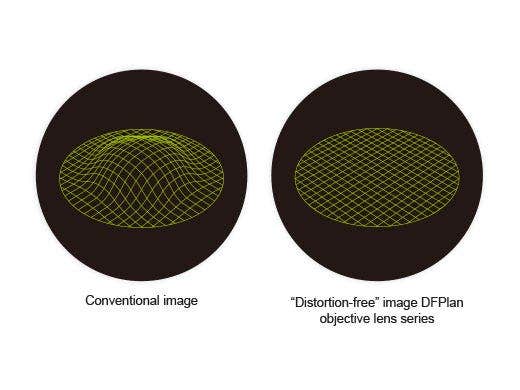

Das SZX10 wurde für eine vollkommen naturgetreue Darstellung der Probe mit ausgezeichneter stereoskopischer Tiefe und Farbwiedergabe entwickelt. Die DFPlan-Serie kombiniert eine hohe NA-Auflösung und Bedienkomfort mit einem verzerrungsfreien optischen Design für eine außergewöhnlich flache Abbildung. Es enthält eine 2X-Objektivlinse mit einer NA von 0,2 für hochauflösende Bilder mit 600 Linienpaaren pro mm.
Hoher Zoomfaktor von 10:1
Das SZX10 bietet einen Vergrößerungsbereich zwischen 6,3x und 63x mit einem Objektiv 1x und eine maximale Vergrößerung von 123x mit einem Objektiv 2X. Dank der Vielseitigkeit des 10:1-Zoomverhältnisses ist es eine gute Wahl für Anwendungen in den Biowissenschaften, die eine Makroansicht mit geringer Vergrößerung für die Präparation und Manipulation von Proben sowie eine scharfe Ansicht mit hoher Vergrößerung für die genaue Beobachtung von Zellstrukturen erfordern.
Bei der Qualitätskontrolle können Prüfer diesen großen Zoomfaktor nutzen, um zunächst die gesamte Probe, beispielsweise eine Leiterplatte, anzuzeigen und schnell relevante Bereiche zu lokalisieren. Anschließend können sie heranzoomen, um Lötstellen oder Mikrobrüche an Komponenten zu überprüfen – alles mit einem kontinuierlichen Zoom.

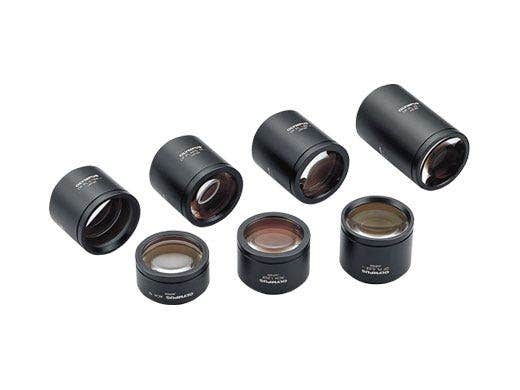

Funktioniert mit den unterschiedlichsten Hochleistungsobjektiven
DFPL2X-4 / DFPL1.5X-4 / DFPL0.75X-4 / DFPL0.5X
Die Objektive der Serie DFPL geben die Form der Probe originalgetreu und mit hervorragender Farbtreue wieder.
DFPLAPO1.25X-2 / DFPLAPO1X-4
Zur Erreichung höchster Leistungsniveaus apochromatisch korrigiert. Ausgezeichnete Auflösung, hoher Kontrast und eine Bildebenheit bei minimalen Verzeichnungen.
SZX-ACH1,25x/SZX-ACH1x
Gut ausgeglichene Objektive vereinen hohe maximale Auflösung mit großem Arbeitsabstand.
Vielseitige Kontrast- und Beobachtungsmethoden
SZX2-ILLTQ/SZX2-ILLTS
Mit einem schlanken Profil von 41,5 mm – etwa halb so dick wie herkömmliche Halogenlampen-Durchlichtbasen – bieten unsere LED-Durchlichtbasen eine geringere Höhe für einen komfortableren Blickwinkel und einen leichteren Zugang zu den auf der Basis montierten Proben während der Beobachtung und Bedienung.
- Die LED-Beleuchtungsbasis SZX2-ILLTQ verfügt über einen Vierfach-Revolver, der eine schnelle Auswahl der Kartuschen und einen nahtlosen Wechsel zwischen Hellfeld (Standard/Hoch/Niedrig), Schrägfeld (Standard/Hoch/Niedrig), Dunkelfeld, polarisierter Beleuchtung und Verschluss mit einer einfachen Drehung ermöglicht.
- Die einstellbare LED-Basis SZX2-ILLTS verwandelt das SZX10 in ein flexibles All-in-One-Mikroskop, das sich für eine Vielzahl von Proben und Beobachtungsaufgaben eignet.
Ein weiterer Vorteil der LED-Beleuchtung ist eine kühlere Basisoberfläche, wodurch sie sich besser für die langfristige Bearbeitung lebender Proben eignet. Im Vergleich zu einer herkömmlichen 30-W-Halogenlichtquelle verbraucht die LED-Beleuchtung weniger Strom und bietet eine deutlich längere Lebensdauer – über 60.000 Stunden – und trägt so zur Senkung der Betriebskosten bei.
C. elegans
Schräglichtkassette für hohen Kontrast（SZX2-COBH）
Medaka
Dunkelfeldkassette（SZX2-CDF）
Einfache Fluoreszenzmikroskopie
Mit einer zusätzlichen Fluoreszenzeinrichtung lassen sich mit dem SZX10 auch exprimierte Fluoreszenzproteine von Organismen darstellen. Die Hochleistungs-Fluoreszenzspiegeleinheit des Systems ist schnell einsatzbereit und liefert durch die hocheffiziente Fluoreszenzerkennung Bilder in besserer Qualität.
Vielseitige Beleuchtungslösungen
Zu den vielseitigen Auflicht-Beleuchtungseinheiten gehören die Ringlichtbeleuchtung und die koaxiale Beleuchtung. Wählen Sie das Beleuchtungssystem entsprechend den Anforderungen Ihrer spezifischen Anwendungen aus.
- 4-Segment-LED-Ringlichtbeleuchtung (SZX2-ILR66)
- Einstellbarer montierter Kombinationsdoppellichtleiter (LG-DI)
- Koaxiale Beleuchtungseinrichtung für stark reflektierende Proben (SZX2-ILLC10)

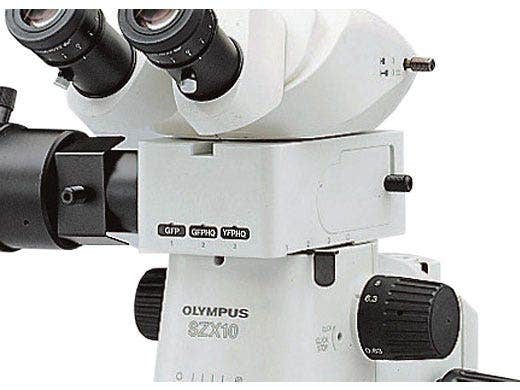

Fluoreszenz-Beleuchtung

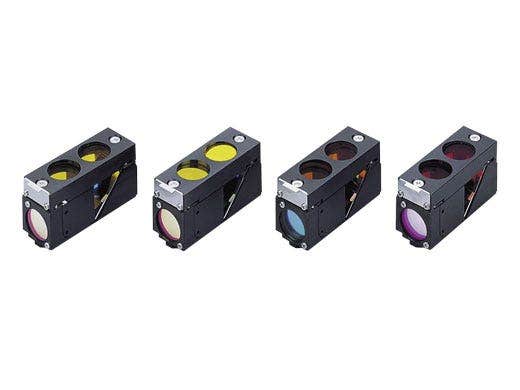

Filterwürfel
Ergonomischer Beobachtungstubus und ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Die SZX2-Serie bietet Beobachtungsrohre mit einem optimierten Konvergenzwinkel, sodass Benutzer aus einer natürlichen Position beobachten können, die die Augen bei längerem Gebrauch weniger ermüdet.
- Unser langer neigbarer Trinokulartubus (SZX2-LTTR) verbessert die Ergonomie des Stereomikroskops. Einstellbar von 5° bis 45°, ermöglicht es Benutzern, während der Arbeit eine natürlichere Kopf- und Nackenposition beizubehalten.
- Der Augenpunktversteller (SZX2-EEPA) bietet einen vertikalen Verstellbereich von 120 mm und ist somit für Benutzer unterschiedlicher Körpergröße und mit unterschiedlichen Vorlieben geeignet.
Zusammen tragen diese ergonomischen Lösungen dazu bei, körperliche Belastungen und Ermüdungserscheinungen zu reduzieren und ermöglichen so eine komfortablere Bedienung des Mikroskops.

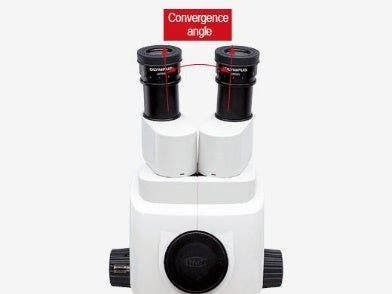

Konvergenzwinkel

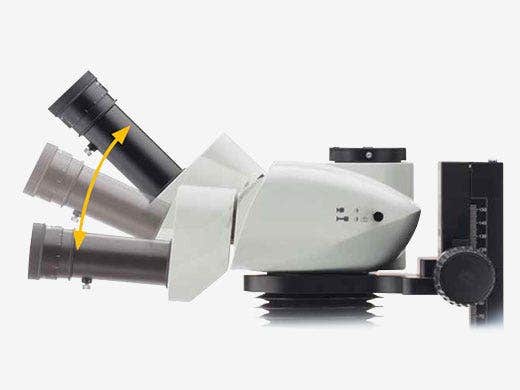

Schwenkbarer Beobachtungstubus

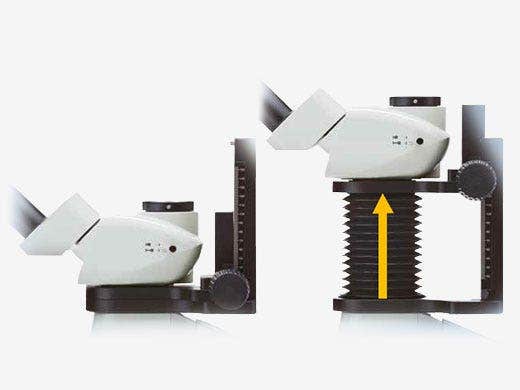

Ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Digitale Bildgebung und Dokumentation
Das SZX10 kann auch mit einem Trinokulartubus und einer Kamera aus unserer DP-Serie für hochauflösende Bildgebung und Dokumentation ausgestattet werden. Kameras der DP-Serie bieten eine hohe Empfindlichkeit für eine Vielzahl von Anwendungen, darunter auch die hochsensible Fluoreszenzbildgebung. Sie können je nach Anwendung einfach mit der Software cellSens oder PRECiV gesteuert werden.
All-in-Focus-Bildgebung leicht gemacht
Die Rekonstruktion eines scharfen Bildes ist mit unserer Software ganz einfach. Erfassen Sie manuell Bilder mit der Live-EFI-Funktion (Extended Focus Imaging), um vollständig fokussierte Ansichten von dicken, rauen oder unebenen Proben zu erhalten.
- cellSens Software: Erfassen Sie scharfe Bilder von dicken biologischen Proben wie Insekten, Pflanzen oder Gewebeproben.
- PRECiV Software: Erfassen Sie scharfe Bilder von Drahtverbindungen, Defekten elektronischer Teile und großen Teilen mit rauen Oberflächen.
Flexible Arbeitsabläufe für Qualitätskontrolle und Fehleranalyse
PRECiV Die Software bietet eine flexible Workflow-Lösung für Qualitätskontrolle, Materialanalyse und Fehleranalyse. Koppeln Sie es mit dem SZX10 und einer Digitalkamera, um nahtlos Bilder aufzunehmen, zu verarbeiten und 2D-Messungen durchzuführen. Zu den erweiterten Bildgebungs- und Analysefunktionen gehören Panoramaansichten, Bilder mit erweitertem Fokus und Partikelanalyse.
Effizienz im Fokus
Um die Qualitätskontrolle oder Fehleranalyse zu beschleunigen, kombinieren Sie den SZX10 mit unserem Zoom-Vergrößerungssensor SZX2-ZMS. Es zeichnet die Zoomvergrößerung automatisch in Ihrer PRECiV-Software auf und ermöglicht so die korrekten geometrischen 2D-Messungen, ohne dass die Vergrößerung manuell eingegeben werden muss. Von der Bildgebung bis zur Berichterstattung haben Sie alle Dimensionen unter Kontrolle. Jetzt können Sie Details schneller vergrößern und messen, was Ihre Prüfungen sicherer und effizienter macht.
Spezifikationen
Zoom-System mit variabler Vergrößerung und paralleler Lichtachse
Zoom-Antriebssystem: horizontaler Griff
Rastung für verschiedene Zoompositionen integriert (manuell)
Optional zeichnet SZX2-ZMS die Zoomvergrößerung in PRECiV 2.2.1 oder neuer
Ausgangsanschluss: USB 2.0: USB Typ-C
USB-Kabel: USB 2.0: USB Typ-A auf USB Typ-C; Kabellänge: 2 m
Gewicht: 0,4 kg
80 mm
120 mm
5° bis 45
30°
45°
50%: 50%, 0%: 100%
0%: 100%, 100%: 0%
51–76 mm
52–76 mm
57–80 mm
WHSZ10X-H FN22*
WHSZ15X-H FN16*
WHSZ20X-H FN12.5*
WHSZ30X-H FN7*
*mit Dioptrieneinstellung und Strichplatte
DFPL0,75X-4, AA 116 mm, NA 0,075
DFPLAPO1X-4, AA 81 mm, NA 0,1
SZX-ACH1X, AA 90 mm, NA 0,90
DFPLAPO1,25X, AA 60 mm, NA 0,125
SZX-ACH1,25X-2, AA 68 mm, NA 0,125
DFPL1,5X-4, AA 45,5 mm, NA 0,15
DFPL2X-4, AA 33,5 mm, NA 0,2
Filterschieber mit 4 Positionen
