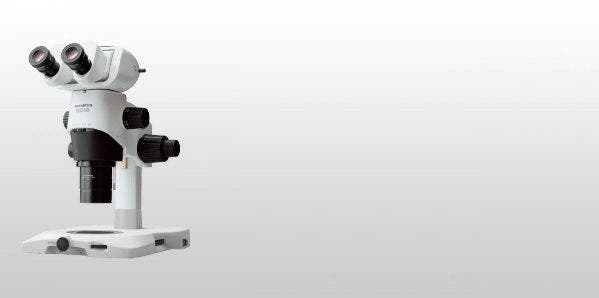

Stereomikroskop SZX16
Das Stereomikroskop SZX16 wurde für fortgeschrittene Forschung, Materialwissenschaften, Qualitätskontrolle und Fehleranalyse entwickelt und zeichnet sich durch eine ultrahohe Auflösung (0,3 NA), einen extrem großen Zoombereich (16,4:1) und vielseitige Bildgebungsmöglichkeiten mit Dunkelfeld, Fluoreszenz und Polarisation aus. Mit diesen umfassenden Funktionen können Sie ganze Proben, wie Organismen oder Komponenten, bis hin zu feinen mikroskopischen Details, wie einzelne Zellstrukturen oder Mikrodefekte, abbilden. Statten Sie Ihr Labor mit der optischen Klarheit aus, die erforderlich ist, um selbst kleinste Details zu erkennen, zu dokumentieren und zu identifizieren.

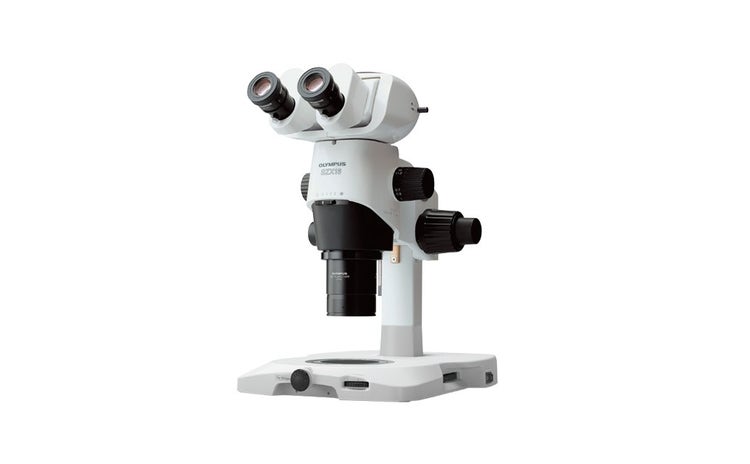

Stereomikroskop SZX16
Die Herausforderungen der Bildgebung in den Biowissenschaften und Materialwissenschaften meistern
Das Stereomikroskop SZX16 wurde für fortgeschrittene Forschung, Materialwissenschaft, Qualitätskontrolle und Fehleranalyse entwickelt und bietet folgende Funktionen:
- Hervorragende Auflösung von 900 Linienpaaren pro mm (0,3 NA)
- Dunkelfeld-, Fluoreszenz- und Polarisationsfunktionen
- Ultraweites Zoomverhältnis von 16,4:1
- Vollständiger Zoombereich von 0,7x bis 11,5x mit unserem Doppelrevolver
- Ergonomische Lösungen für komfortables Beobachten
Mit diesen umfassenden Funktionen können Sie anspruchsvolle Anwendungen durchführen – von der Abbildung ganzer Proben, wie Organismen oder Komponenten, bis hin zu feinen mikroskopischen Strukturen, wie einzelnen Zellstrukturen oder Mikrodefekten. Statten Sie Ihr Labor mit der optischen Klarheit aus, die Sie brauchen, um selbst kleinste Details zu erkennen, zu dokumentieren und zu identifizieren.
Modernes Stereomikroskop mit großem Zoomfaktor
Hervorragende optische Leistung

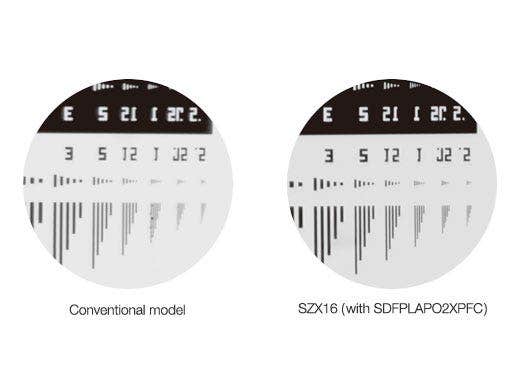

Die Optik des SZX16 (Beobachtungstuben, Zoomkörper und Objektive), ist vollständig apochromatisch, um chromatische Unschärfen über den gesamten Vergrößerungsbereich so gering wie möglich zu halten. Die Super-Tiefenschärfe-Objektive (SDF) liefern klare und kontrastreiche Bilder von praktisch jeder Probe – von Defekten im Mikrometerbereich bis hin zu Zellkomponentenstrukturen.
Die maximale NA von 0,3 erzeugt eine Auflösung von 900 Linienpaaren pro mm, wodurch feine mikroskopische Zell- und Zellkomponentenstrukturen klar sichtbar werden. Hervorragende Auflösung und unvergleichliche Vergrößerung machen die Arbeit effizienter und präziser und liefern viel mehr Informationen über die Proben.
Diese höhere Auflösung bedeutet auch, dass das Stereomikroskop kleinere, enger beieinander liegende Merkmale in Komponenten unterscheiden kann, was für eine hochpräzise Fehleranalyse und Qualitätskontrolle unerlässlich ist. Erkennen Sie Mikrorisse oder Brüche, Kratzer oder Verunreinigungen auf der Oberfläche oder Fertigungsfehler, die bei niedrigeren Auflösungen nicht erkennbar sind.
Hoher Zoomfaktor von 16,4:1
Das SZX16 bietet ein ultrahohes Zoomverhältnis von 16,4:1, welches bei einem 1x-Objektiv eine Vergrößerung von 7x-115x und bei einem 2x-Objektiv eine Vergrößerung bis 230x ermöglicht.
Durch diesen großen Zoombereich eignet sich das Modell ideal für verschiedenste Forschungsanalyseanwendungen, bei denen sowohl Makroübersichten mit schwacher Vergrößerung bei der Dissektion und Probenmanipulation als auch gestochen scharfe, stark vergrößerte Darstellungen von Mikrostrukturen erforderlich sind.
Bei der Fehleranalyse und Qualitätskontrollprüfung ist dieser ultraweite Zoombereich ideal für die Prüfung von großen Komponenten oder Baugruppen bis hin zu Defekten im Mikrometerbereich wie Rissen, Kratzern oder Schmutzpartikeln.
Praktisches Design für fortgeschrittene Forschung, Qualitätskontrolle und Fehleranalyse
Großer Arbeitsbereich zur Manipulation

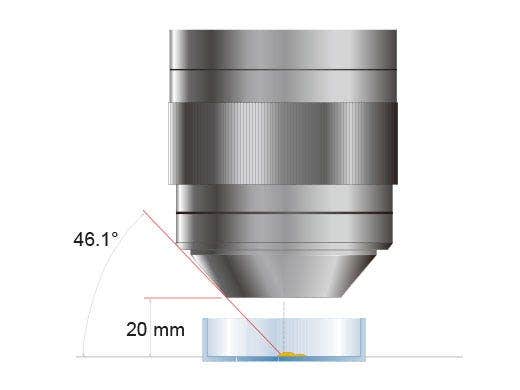

Jede Art der Manipulation unter einem Mikroskop erfordert viel Platz für Werkzeuge zwischen der Oberseite der Probe und der Unterseite des Objektivs. Die für das SZX16 erhältlichen Objektive besitzen einen langen Arbeitsabstand, was den Einsatz manueller als auch automatischer Manipulations- und Injektionswerkzeuge ermöglicht. Der verfügbare Bewegungsbereich für den Manipulator ist äußerst flexibel, da das vordere Ende der hochauflösenden 1,6-fach- und 2-fach-Objektive konisch zuläuft.

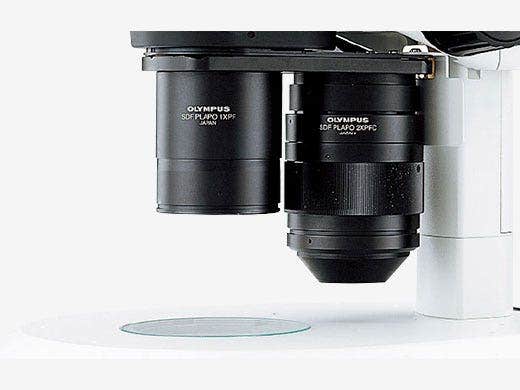

Doppelobjektive für Vergrößerung von 3,5x bis 230x
Die Parfokalobjektive und der Objektivrevolver mit zwei Positionen machen den Objektivwechsel kinderleicht, wobei nur eine geringe Refokussierung notwendig ist. So bieten die Objektive mit 0,5x und 2,0x einen stufenlosen Vergrößerungsbereich von 3,5x–230x. Dies entspricht einem effektiven Zoomfaktor von 65,7:1.
Ergonomischer Beobachtungstubus und ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Die SZX2-Serie bietet Beobachtungsrohre mit einem optimierten Konvergenzwinkel, sodass Benutzer aus einer natürlichen Position beobachten können, die die Augen bei längerem Gebrauch weniger ermüdet.

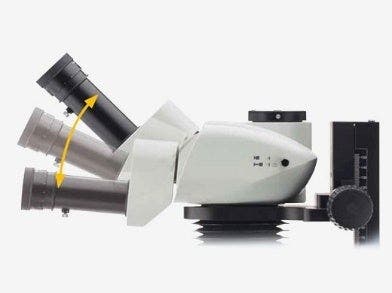

- Unser langer neigbarer Trinokulartubus (SZX2-LTTR) verbessert die Ergonomie des Stereomikroskops. Einstellbar von 5° bis 45°, ermöglicht es Benutzern, während der Arbeit eine natürlichere Kopf- und Nackenposition beizubehalten.

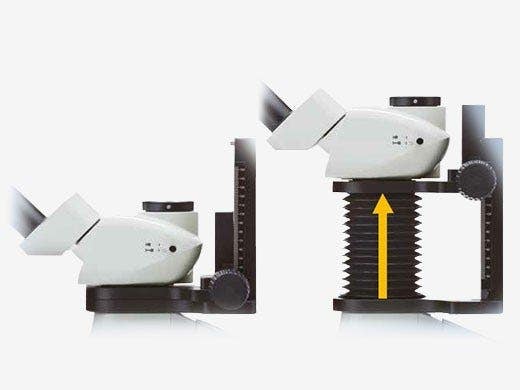

- Der Augenpunktversteller (SZX2-EEPA) bietet einen vertikalen Verstellbereich von 120 mm und passt sich so an Benutzer unterschiedlicher Größe und Vorlieben an.
Zusammen tragen diese ergonomischen Lösungen dazu bei, körperliche Belastungen und Ermüdungserscheinungen zu reduzieren und ermöglichen so eine komfortablere Bedienung des Mikroskops.

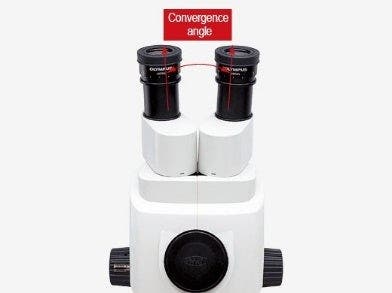

Konvergenzwinkel
Schwenkbarer Beobachtungstubus
Ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe
Vielseitige Kontrast- und Beobachtungsmethoden

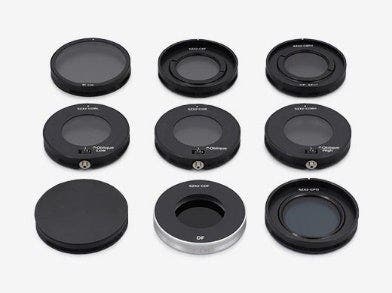

SZX2-ILLTQ/SZX2-ILLTS

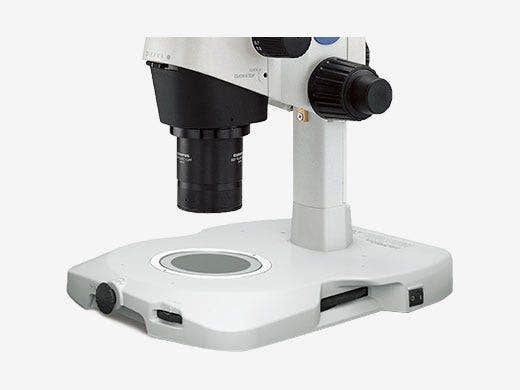

Mit einem schlanken Profil von 41,5 mm – etwa halb so dick wie herkömmliche Halogenlampen-Durchlichtbasen – bieten unsere LED-Durchlichtbasen eine geringere Höhe für einen komfortableren Blickwinkel und einen leichteren Zugang zu den auf der Basis montierten Proben während der Beobachtung und Bedienung.
- Die LED-Beleuchtungsbasis SZX2-ILLTQ verfügt über einen Vierfach-Revolver, der eine schnelle Auswahl der Kartuschen und einen nahtlosen Wechsel zwischen Hellfeld (Standard/Hoch/Niedrig), Schrägfeld (Standard/Hoch/Niedrig), Dunkelfeld, polarisierter Beleuchtung und Verschluss mit einer einfachen Drehung ermöglicht.
- Die SZX2-ILLTS LED-Basis mit einer Position verwandelt das SZX16 in ein flexibles All-in-One-Mikroskop, das für eine Vielzahl von Proben und Beobachtungsaufgaben geeignet ist.
Ein weiterer Vorteil der LED-Beleuchtung ist eine kühlere Basisoberfläche, wodurch sie sich besser für die lang andauernde Manipulation lebender Proben eignet. Im Vergleich zu einer herkömmlichen 30-W-Halogenlichtquelle verbraucht die LED-Beleuchtung weniger Strom und bietet eine deutlich längere Lebensdauer – über 60.000 Stunden – und trägt so zur Senkung der Betriebskosten bei.
C. elegans
Schräglichtkassette für hohen Kontrast （SZX2-COBH）
Medaka

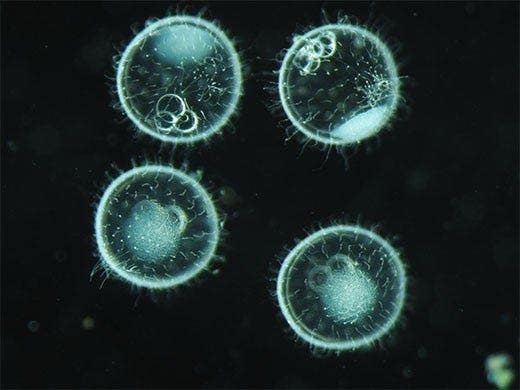

Dunkelfeldkassette（SZX2-CDF）
Fluoreszenzmikroskopie
SZX16-RFA Beleuchtungssystem für anspruchsvolle Fluoreszenzbildgebung
Dank der hochpräzisen Optik und hohen NA eignet sich das SZX16 ideal als Fluoreszenzmikroskop für sämtliche Proben, von ganzen Organismen bis zu Zellkernstrukturen. Die modernen Glasmaterialien mit geringer Autofluoreszenz und die neuen Oberflächenbeschichtungen sorgen für eine deutlich höhere Lichttransmission und dadurch für klarere Bilder. Durch diese Merkmale ergeben sich zudem einen ausgezeichneten Signalrauschabstand und eine hohe Intensität des Fluoreszenzsignals. Das Filterrad mit 5 Positionen erleichtert die Steuerung des Anregungslichts und ermöglicht eine flexible Beleuchtung für die hochauflösende Bilderfassung bei schwacher Vergrößerung.
Die Anregungsstrahlengänge des nahezu vertikalen reflektierten Lichtbeleuchters sind unabhängig von den Beobachtungswegen, was eine erheblich verbesserte Anregungslichteffizienz ermöglicht. Diese Bauweise ermöglicht die Betrachtung einer wesentlich helleren Fluoreszenz bei allen Vergrößerungen als herkömmliche Stereomikroskope. Selbst während der Auflicht-Fluoreszenz-Mikroskopie ist eine Durchlichtmikroskopie zur Verifikation der Probe möglich.
Helle fluoreszierende Beobachtung durch hohe NA
Die Beleuchtung durch ein nahezu senkrechtes Auflichtbeleuchtungssystem verläuft fast koaxial zum Beobachtungspfad und ermöglicht eine wesentlich bessere Anregungslichteffizienz. Diese Eigenschaften ermöglichen eine durchschnittlich zwei- bis dreimal bessere Fluoreszenzbeobachtung als bei herkömmlichen Stereomikroskopen unabhängig von den Vergrößerungen. Neben Auflicht kann auch Durchlicht zur Probenbestätigung verwendet werden.
Fünf-Positionen-Revolverkopf mit Neun-Filter-Auswahl
Die Fluoreszenzbeleuchtung des SZX16 verfügt über fünf Revolverpositionen mit einer Auswahl von fünf Filtern für unterschiedliche Proben. Neun Fluoreszenzfiltereinheiten zur Erfassung der Details von hellen und kontrastreichen Fluoreszenzbildern

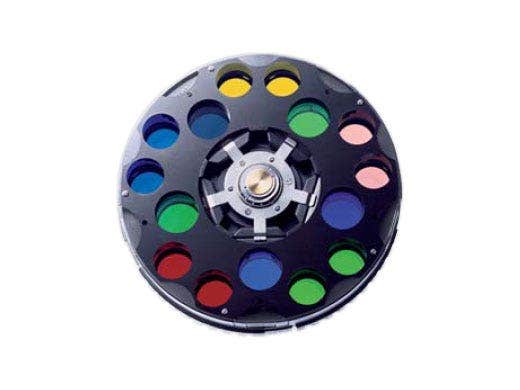

SZX16 Filterrad

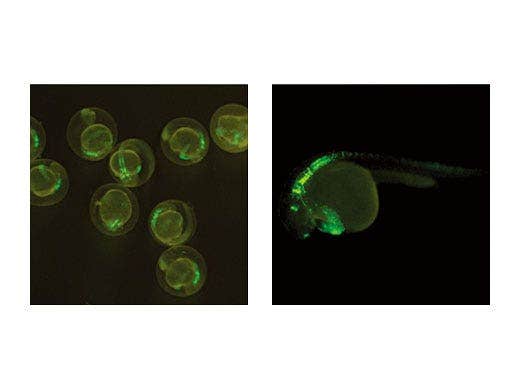

Bildgebung fluoreszierender Proben
Digitale Bildgebung und Dokumentation
Statten Sie das SZX16 mit einem Trinokulartubus und einer Digitalkamera aus unserer DP-Serie für hochauflösende Bildgebung und Dokumentation aus. Kameras der DP-Serie bieten eine hohe Empfindlichkeit für eine Vielzahl von Anwendungen, darunter auch die hochsensible Fluoreszenzbildgebung. Sie können einfach mit der cellSens Software für die Biowissenschaftsforschung oder der PRECiV Software für Materialwissenschaft und -prüfung gesteuert werden.
All-in-Focus-Bildgebung leicht gemacht
Das Rekonstruieren eines Bildes mit vollständiger Schärfe ist mit unserer Software ganz einfach. Erfassen Sie Bilder manuell mit der Live-EFI-Funktion (Extended Focus Imaging), um vollständig fokussierte Ansichten von dicken, rauen oder unebenen Proben zu erhalten.
- cellSens Software: Erfassen Sie scharfe Bilder von dicken biologischen Proben wie Insekten, Pflanzen oder Gewebeproben.
- PRECiV Software: Erfassen Sie scharfe Bilder von Drahtverbindungen, Defekten elektronischer Teile und großen Teilen mit rauen Oberflächen.
Flexible Prüfabläufe in der PRECiV-Software
PRECiV Die Software bietet eine flexible Workflow-Lösung für Qualitätskontrolle, Materialanalyse und Fehleranalyse. Koppeln Sie es mit dem SZX16 und einer Digitalkamera, um nahtlos Bilder aufzunehmen, zu verarbeiten und 2D-Messungen durchzuführen. Zu den erweiterten Bildgebungs- und Analysefunktionen gehören Panoramaansichten, Bilder mit erweitertem Fokus und Partikelanalyse.
Effizienz im Fokus

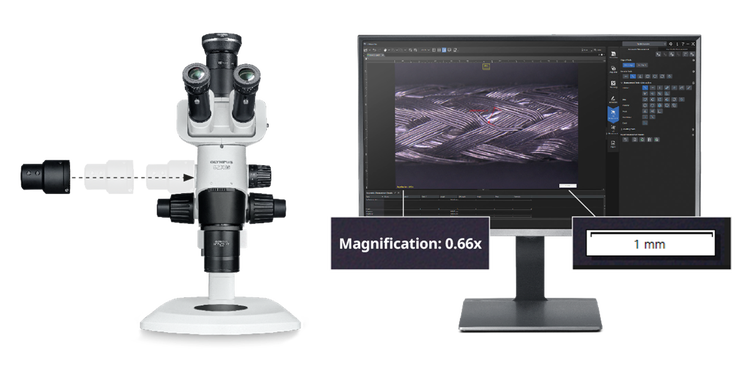

Um die Qualitätskontrolle oder Fehleranalyse zu beschleunigen, kombinieren Sie den SZX16 mit unserem Zoom-Vergrößerungssensor SZX2-ZMS. Es zeichnet die Zoomvergrößerung automatisch in Ihrer PRECiV-Software auf und ermöglicht so die korrekten geometrischen 2D-Messungen, ohne dass die Vergrößerung manuell eingegeben werden muss. Von der Bildgebung bis zur Berichterstattung haben Sie alle Dimensionen unter Kontrolle. Jetzt können Sie Details schneller vergrößern und messen, was Prüfungen sicherer und effizienter macht.
Spezifikationen
| Mikroskopieverfahren | Fluoreszenz (Anregung mit blauem/grünem Licht) | ✓ | |
| Fluoreszenz （Anregung mit ultraviolettem Licht） | ✓ | ||
| Einfach polarisiertes Licht | ✓ | ||
| Hellfeld | ✓ | ||
| Dunkelfeld | ✓ | ||
| Schrägbeleuchtung | ✓ | ||
| Zoom- | Zoomfaktor | 16,4 | |
| Vergrößerungsanzeige | 0,7, 0,8, 1, 1,25, 1,6, 2, 2,5, 3,2, 4, 5, 6,3, 8, 10, 11,5 | ||
| Aperturblende (Aperture Stop) | Integriert | ||
| Eigenschaften |
Zoom-System mit variabler Vergrößerung und paralleler Lichtachse Zoom-Antriebssystem: horizontaler Griff Rastung für verschiedene Zoompositionen integriert (manuell) |
||
| Zoom-Vergrößerungssensor |
Optionaler SZX2-ZMS zeichnet die Zoomvergrößerung in PRECiV 2.2.1 oder neuer auf Ausgangsanschluss: USB 2.0: USB Typ C USB-Kabel: USB 2.0: USB Typ-A auf USB Typ-C; Kabellänge: 2 m Gewicht: 0,4 kg |
||
| Optik | Galileische Optik | ✓ | |
| Lichtquelle | Fluoreszenz-Beleuchtung | Hg-Lampe | ✓ |
| Xenonlampe | ✓ | ||
| Lichtleiter-Beleuchtungsgerät | ✓ | ||
| Scharfeinstellung | Fokussiermechanismus | Grob- und Feintrieb | ✓ |
| Tragfähigkeit | 0-10,0 kg/ 2,7–15,0 kg/ 8,0–25,0 kg | ||
| Hub des Grobtriebs |
80 mm 120 mm |
||
| Hub des Grobtriebes pro Umdrehung | 36,8 mm | ||
| Hub des Feintriebes pro Umdrehung | 0,77 mm | ||
| Objektivrevolver | Manuell | Standardtyp | ✓ |
| Beobachtungstuben | Weitfeld (FN 22) | Trinokular | ✓ |
| Schwenkbarer Trinokulartubus | ✓ | ||
| Ergonomischer langer schwenkbarer Trinokulartubus | ✓ (Zwischenvergrößerung beträgt 1,25x) | ||
| Tubusneigung |
5° bis 45° 30° |
||
| Auswahl des Strahlengangs für einen Trinokulartubus (Kamera : Beobachtung) |
50%: 50%, 0%: 100% 0%: 100%, 100%: 0% |
||
| Einstellung des Augenabstands |
51–76 mm 52–76 mm 57–80 mm |
||
| Ausziehbarer Zwischentubus zur Anpassung der Einblickhöhe | Höhenverstellung: 30–150 mm, (mit angebrachter Skala) | ||
| Stative | Standardstativ | ✓ | |
| Optionale Basen und Stative | LED-Durchlichtbeleuchtungsbasis mit vier Positionen | ✓ | |
| LED-Beleuchtungsbasis für Durchlicht mit 1 Position | ✓ | ||
| Großes Stativ | ✓ | ||
| Universalstativ | ✓ | ||
| Abmessungen (B × T × H) | 268 mm × 386 mm × 413 mm in der Standard-Set-Konfiguration | ||
| Betriebsbedingungen | Benutzung nur in geschlossenen Räumen | Umgebungstemperatur | 0 °C bis 40 °C (32 °F bis 104 °F) |
| Maximale relative Luftfeuchtigkeit | 30–90% | ||
| Okular |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12,5* WHSZ30X-H FN 7* *mit Dioptrieneinstellung und Strichplatte |
||
| Objektive | SDFPLFL0,3X, A.A. 141 mm, NA 0,045 SDFPLAPO0,5XPF, A.A. 70,5 mm, NA 0,075 SDFPLAPO0,8X, A.A. 81 mm, NA 0,12 SDFPLAPO1XPF, A.A. 60 mm, NA 0,15 SDFPLAPO1,6XPF, A.A. 30 mm, NA 0,24 SDFPLAPO2XPFC, AA 20 mm, NA 0,3 |
||
| Fluoreszenzbeleuchtung |
Nahezu vertikale Fluoreszenz-Beleuchtungseinrichtung Fluoreszenzfilterrevolver mit fünf Positionen Geeignet für Anregungsmodulatoren |
||
