La microscopía de campo oscuro es una técnica de iluminación utilizada para mejorar el contraste de especímenes transparentes no teñidos. Mediante iluminación oblicua, se bloquea la luz directa de modo que solo la luz dispersa, difractada o refractada entra en el objetivo del microscopio. Esto da como resultado una muestra intensamente iluminada sobre un fondo oscuro.

Este alto grado de contraste permite que las muestras con fondos difíciles destaquen con relativamente poco esfuerzo, lo que la convierte en una herramienta invaluable para observar especímenes que no se visualizan bien bajo condiciones de iluminación normales.

¿Cómo funciona la microscopía de campo oscuro?

La microscopía de campo oscuro funciona bloqueando la luz central y dirigiendo una iluminación oblicua sobre la muestra. Debido a que la luz directa es bloqueada por un stop opaco en el condensador, solo la luz dispersada, difractada o refractada entra al objetivo, creando una muestra brillante sobre un fondo oscuro.

A continuación, se analiza el proceso con más detalle:

• Luz central bloqueada: Un diafragma opaco bloquea la luz que normalmente pasa directamente a través y alrededor de la muestra.

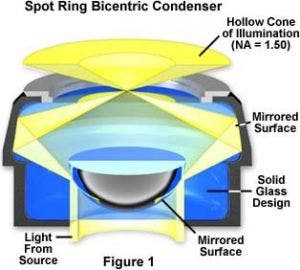

• Iluminación oblicua: La lente superior de un condensador de campo oscuro Abbe simple es esféricamente cóncava. Esto permite que los rayos de luz que emergen de la superficie formen un cono de luz hueco e invertido enfocado en el plano de la muestra.
• La luz dispersa entra en el objetivo: Cuando se coloca una muestra en el portaobjetos, los rayos oblicuos interactúan con ella. Los elementos en la muestra (como las membranas celulares o los orgánulos internos) difractan, reflejan y refractan la luz hacia el objetivo.
• Fondo oscuro: En las áreas donde no hay muestra, los rayos oblicuos se cruzan entre sí y no alcanzan el objetivo en absoluto, dejando esas áreas completamente oscuras.

¿Para qué se utiliza la microscopía de campo oscuro?

La microscopía de campo oscuro se utiliza principalmente para observar especímenes transparentes o sin teñir que carecen de suficiente contraste en la microscopía de campo claro convencional. Es muy eficaz para revelar contornos, bordes, límites y gradientes de índice de refracción.

Las aplicaciones comunes incluyen:

• Muestras biológicas: Organismos acuáticos vivos, bacterias, levaduras, protozoos y células en cultivo de tejidos.
• Detalles estructurales: Bordes, límites y detalles de la superficie, como pelos y fibras.
• Muestras no biológicas: Cristales minerales y químicos, partículas coloidales, especímenes para el recuento de polvo y secciones finas de polímeros y cerámicas que contienen pequeñas inclusiones o diferencias de porosidad.

Ejemplos de imágenes de campo oscuro

En general, los objetos observados bajo las condiciones adecuadas de iluminación de campo oscuro son espectaculares a la vista. A continuación se presentan algunos ejemplos impresionantes de especímenes obtenidos mediante imágenes de campo oscuro:

Escamas de alas de mariposa

Diatomeas

ADN cristalino líquido

Aleación de aluminio-silicio

Microscopía de campo oscuro frente a microscopía de campo claro

Comprender las diferencias entre la microscopía de campo oscuro y la de campo claro puede ayudarle a elegir la técnica adecuada para su muestra. Aquí tiene una guía comparativa rápida:

Ventajas y desventajas de la microscopía de campo oscuro

Si bien la iluminación de campo oscuro produce imágenes espectaculares, es importante sopesar sus ventajas y desventajas.

Ventajas

• Alto contraste: Ofrece un alto grado de contraste, lo que facilita la visualización de muestras sobre fondos difíciles.
• Ideal para muestras transparentes de bajo contraste: Perfecto para especímenes que son prácticamente invisibles en campo claro.
• Tinción mínima: Permite la observación de especímenes sin necesidad de procedimientos de tinción complejos.
• Útil para muestras vivas: Debido a que no se requiere tinción, los organismos acuáticos vivos y las células pueden observarse en su estado natural.
• Imágenes visualmente impactantes: Produce imágenes que a menudo parecen obras de arte.

Desventajas

• Detalles internos limitados: Menos útil para revelar los detalles internos de una muestra.
• Sensible a los residuos y la contaminación: Cada partícula de polvo o residuo en la diapositiva será iluminada, lo que puede degradar la imagen.
• Requiere alineación: El condensador debe estar perfectamente alineado y enfocado para evitar una iluminación desigual o zonas oscuras en el centro del campo de visión.
• Puede ser tenue: Requiere una cantidad significativa de luz porque gran parte de ella se bloquea para formar el cono de iluminación.
• Limitaciones de los objetivos: No todos los objetivos son adecuados, especialmente si se utilizan insertos de condensador que no ofrecen una apertura numérica (AN) suficientemente alta.

¿La microscopía de campo oscuro requiere tinción?

No, la microscopía de campo oscuro a menudo no requiere tinción. Es especialmente útil para observar especímenes transparentes, no teñidos o de bajo contraste que son difíciles de ver bajo condiciones normales de campo claro. De hecho, evitar las tinciones permite a los investigadores observar especímenes vivos, como organismos acuáticos y cultivos celulares, sin alterar su estado natural. Sin embargo, las muestras teñidas (como las secciones de tilo) también pueden ser excelentes candidatas, produciendo imágenes bellas y coloridas.

¿Qué equipo se necesita para la microscopía de campo oscuro?

Casi cualquier microscopio de laboratorio de campo claro se puede convertir fácilmente para realizar iluminación de campo oscuro. El equipo esencial incluye:

• Compatibilidad con microscopios de campo claro: Un microscopio de laboratorio estándar compatible con componentes de campo oscuro.
• Condensador de campo oscuro o diafragma/inserto: Un condensador de campo oscuro dedicado ofrece la alta apertura numérica necesaria. Como alternativa, los insertos para el condensador pueden crear el cono de iluminación necesario, lo que ofrece flexibilidad para múltiples métodos de observación.
• Compatibilidad de objetivos: Los objetivos deben ser compatibles con las capacidades de apertura numérica de su configuración de condensador.
• Fuente de iluminación: Se requiere una fuente de luz potente para compensar el bloqueo de la luz central.
• Herramientas de alineación del condensador: Necesario para centrar el condensador y asegurar una iluminación uniforme.
• Lámina portaobjetos y componentes ópticos limpios: Es fundamental que las láminas estén limpias, ya que cualquier residuo dispersará la luz y reducirá la calidad de la imagen.

Cómo configurar la microscopía de campo oscuro

Configurar el microscopio para campo oscuro es un proceso sencillo. Siga estos pasos para obtener resultados óptimos:

1. Instale el condensador de campo oscuro o el diafragma: Sustituya su condensador actual por un condensador específico para campo oscuro, o inserte un diafragma de campo oscuro en su condensador compatible existente.
2. Coloque y prepare la muestra: Asegúrese de que el portaobjetos y el cubreobjetos estén limpios y, a continuación, coloque la muestra en la platina.
3. Alinee y enfoque el condensador: Centre y enfoque correctamente el condensador. Si observa una mancha oscura en el centro de su campo de visión, es probable que el condensador esté desalineado.
4. Utilice un objetivo compatible: Seleccione un objetivo con una apertura numérica adecuada para su condensador de campo oscuro.
5. Aumente la iluminación: Sube la potencia de la fuente de luz. El campo oscuro requiere más luz que el campo claro porque los rayos centrales están bloqueados. Nota: Tenga en cuenta que las muestras vivas pueden ser sensibles a la luz intensa y prolongada.

Para recibir orientación experta sobre cómo configurar un microscopio compatible con campo oscuro para su aplicación de imagen específica, póngase en contacto con el equipo de Evident hoy mismo.
