Microscopio multifotón de barrido láser FLUOVIEW FV5000MPE
Experimente una claridad excepcional a gran profundidad con el microscopio de escaneo láser multifotón FLUOVIEW™ FV5000MPE. Combinando la óptica avanzada de Evident con el escaneo de alta velocidad y la detección eficiente de fotones, el FV5000MPE está diseñado para obtener imágenes precisas y consistentes de tejidos profundos y para la observación de células vivas.
Los revolucionarios detectores SilVIR™ permiten un recuento de fotones sensible para la adquisición cuantitativa de datos, mientras que los escáneres resonantes de 2K y galvo de 8K capturan procesos biológicos rápidos y dinámicos en tiempo real. Las vías de excitación optimizadas y la compensación de dispersión maximizan la profundidad de penetración con fotodaño mínimo, preservando la integridad de la muestra durante sesiones de imagen prolongadas.
Diseñado para ofrecer estabilidad y precisión, el FV5000MPE apoya la investigación en ciencias de la vida, desde estudios in vivo a largo plazo hasta reconstrucciones 3D de alta resolución, lo que hace que la obtención de imágenes profundas sea más fácil, rápida y reproducible que nunca.
- Product Status: Estado del producto: Este producto reemplaza a los sistemas FV4000MPE, FV3000MPE y a los sistemas anteriores de la serie FV.
Adquisición volumétrica resonante de 2K x 2K. La alta relación señal/ruido (SNR) con el detector SilVIR permite obtener resultados de alta calidad con un promediado mínimo. Conjunto de datos multifotónico de cuatro canales del intestino de ratón aclarado (RapiClear 1.52) adquirido mediante excitación simultánea en tres longitudes de onda de 850, 920 y 1040 nm. Cian: SHG de colágeno (excitación a 850 nm; detección en 410-455 nm). Verde: vasos sanguíneos, Alexa Fluor 488 (920 nm; 495-540 nm). Magenta: núcleos, SYTOX Naranja (1040 nm; 575-645 nm). Blanco: vasos linfáticos, Alexa Fluor 647 anti-LYVE1 (1040 nm; 660-750 nm). Muestra cortesía de SunJin Lab Co., Taiwán.
Descubrimientos más profundos y multifotón avanzado
El FV5000MPE permite la obtención de imágenes cuantitativas en muestras gruesas y de gran dispersión, combinando detectores SilVIR, deconvolución TruSight™ y reducción de ruido TruAI para una excelente relación señal-ruido y claridad. Objetivos optimizados para MPE, collar de autocorrección TruResolution y alineación automatizada del láser IR mantienen un enfoque nítido en todo el volumen de imagen.
El sistema láser compacto con fibra óptica ofrece una solución asequible y de fácil implementación para la obtención de imágenes multifotónicas de rutina y una instalación rápida. Para aplicaciones avanzadas, la configuración láser MPE totalmente sintonizable proporciona amplia flexibilidad de excitación y control preciso de la longitud de onda para experimentos exigentes.
La excitación láser MPE simultánea de una, dos o tres líneas ofrece claridad y reproducibilidad a milímetros de profundidad.
Desde configuraciones MPE compactas hasta avanzadas
Imagenología multifotónica conveniente
El FV5000MPE aborda algunos de los principales desafíos asociados con la excitación multifotónica (MPE): los costosos láseres IR pulsados ajustables en longitud de onda tradicionales y las estrictas condiciones ambientales, mediante una nueva generación de láseres IR compactos de longitud de onda única acoplados por fibra, que son rentables, fáciles de manejar y están diseñados para poner la MPE al alcance de una gama más amplia de usuarios.
Soluciones de láser infrarrojo sintonizable para estudios multifotónicos avanzados
Para aplicaciones más avanzadas, el FV5000MPE admite los últimos láseres pulsados infrarrojos sintonizables para la obtención de imágenes multifotónicas profundas en el rango de 680 a 1300 nm. Sistemas como el InSight X3+ Dual y el Chameleon Discovery NX proporcionan dos líneas láser —una sintonizable y otra fija a 1040/1045 nm— para una excitación eficiente de fluoróforos de rojo lejano.
Organoide renal humano. Capturado con láseres IR acoplados a fibra óptica de longitud de onda única a 920 nm y 1064 nm para imágenes multifotónicas simultáneas de 3 canales (3CH) con un objetivo LUPLAPO25XO. Muestra cortesía de: Dr. Robert Turnbull y Prof. Katja Röper, Departamento de Fisiología, Desarrollo y Neurociencia, Universidad de Cambridge.

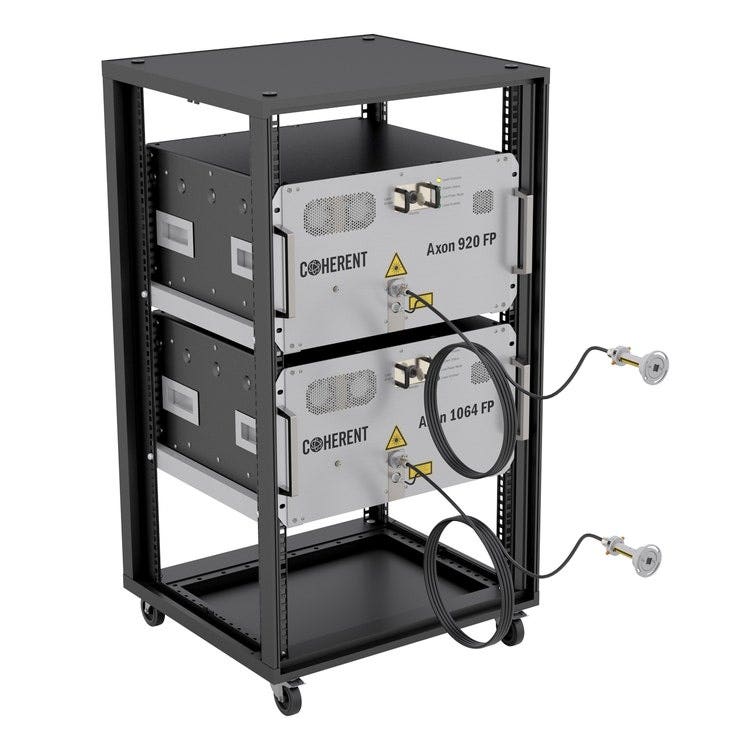

Láseres Axon FP de 920 nm y 1064 nm instalados en un rack de 19 pulgadas.

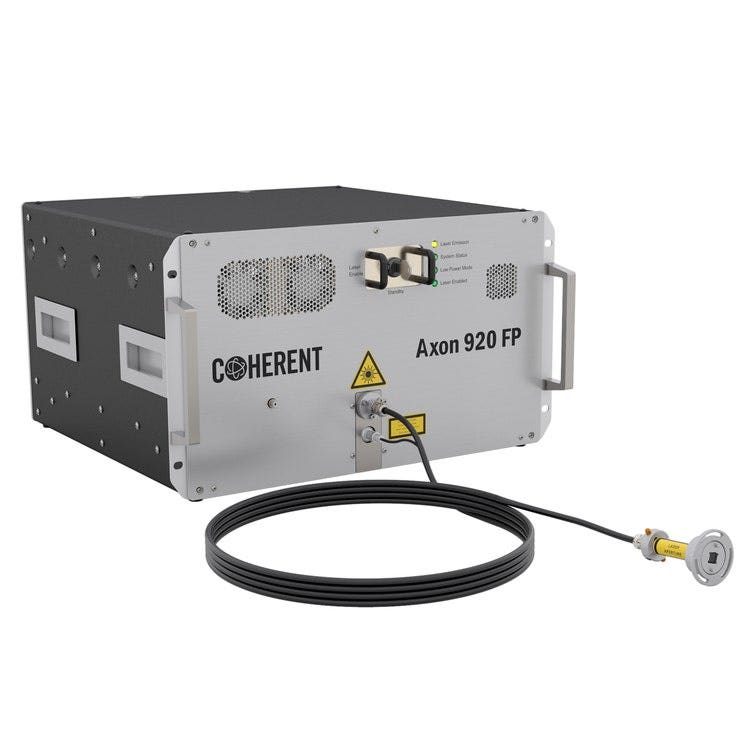

Láser acoplado a fibra de longitud de onda única (Axon FP).

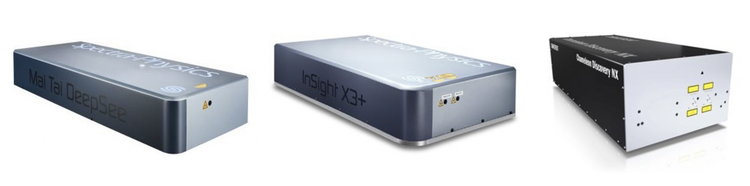

Soluciones de láser infrarrojo sintonizable para estudios multifotónicos avanzados de Spectra-Physics y Coherent.
Más colores y más información
Capture más colores y más información en una sola imagen con las funciones de multiplexación avanzadas de la FV5000MPE. El FV5000MPE ofrece imágenes multicolor simultáneas con hasta seis canales a la vez para capturar más información en menos tiempo. Aproveche al máximo la alta sensibilidad del detector SilVIR para producir rápidamente imágenes excepcionales en profundidad.
Organoides renales derivados de células iPSC humanas con GFP de membrana. Imagen obtenida con láseres infrarrojos acoplados a fibra de longitud de onda única a 920 nm y 1064 nm para la obtención simultánea de imágenes multifotónicas de 3 canales en modo resonante a 2K. Muestra cortesía de: Dr. Robert Turnbull y Prof. Katja Röper, Departamento de Fisiología, Desarrollo y Neurociencia, Universidad de Cambridge.
Optimized Performance
Rendimiento y resultados optimizados

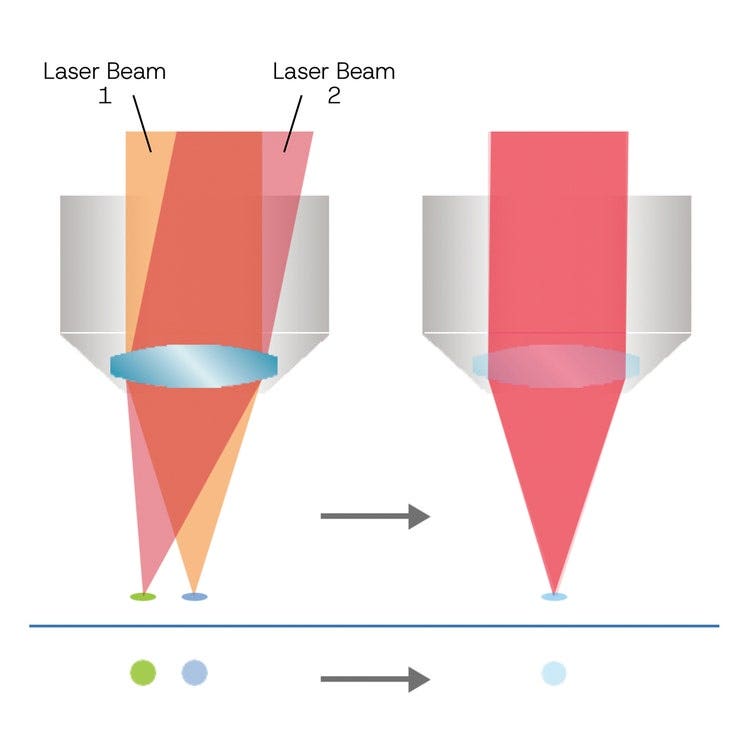

Alineación láser automática
El sistema de alineación automática de láser en cuatro ejes del FV5000MPE simplifica el mantenimiento al mantener el haz de excitación perfectamente alineado dentro de la unidad de escaneo, incluso cuando el ajuste de longitud de onda, los cambios de temperatura u otros factores provocan desviaciones. El sistema ajusta la posición y el ángulo del haz para mantener una potencia láser óptima y un registro de píxeles consistente.
En configuraciones de doble láser, la alineación automática también preserva la coalineación de los haces, minimizando los errores de corregistro de canales para una imagen multicanal precisa. Cuando sea necesario, los usuarios pueden realizar ajustes manuales directamente a través de la interfaz del software.
Izquierda: Desplazamiento de píxeles. Derecha: Corrección del desplazamiento de píxeles.
Izquierda: Imagen normal. Derecha: Imagen en modo de enfoque profundo.
Maximice la señal con el modo de enfoque profundo
El modo de enfoque profundo ajusta el diámetro del haz láser según las propiedades de dispersión de la muestra. En muestras in vivo con alta dispersión, el haz se puede estrechar para permitir que más fotones de excitación penetren más profundamente en el tejido, lo que da como resultado imágenes brillantes de alta resolución incluso a mayores profundidades.
Objetivos TruResolution™ MPE

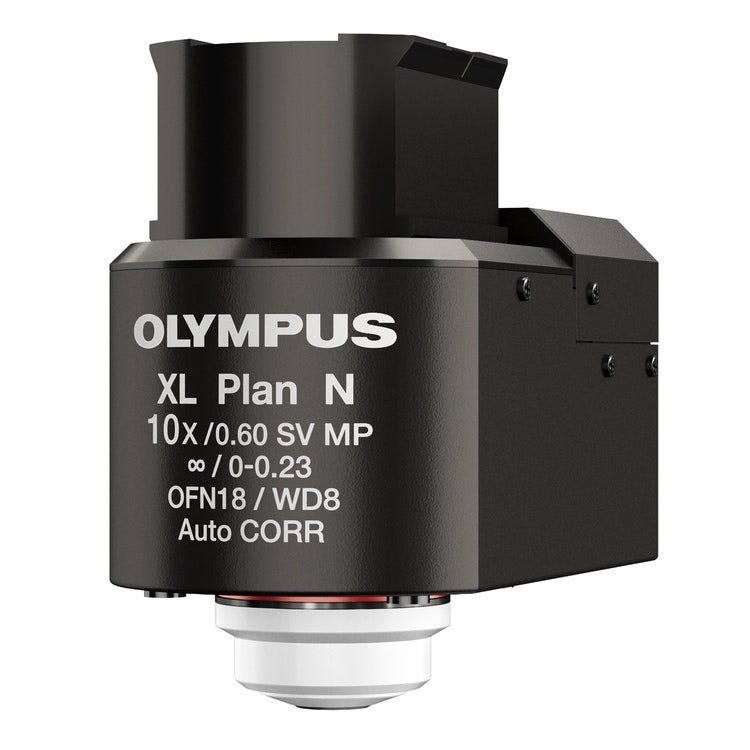

Lente de objetivo FV30-AC10SV
10X inmersión múltiple, 0,6 NA, 8 mm WD

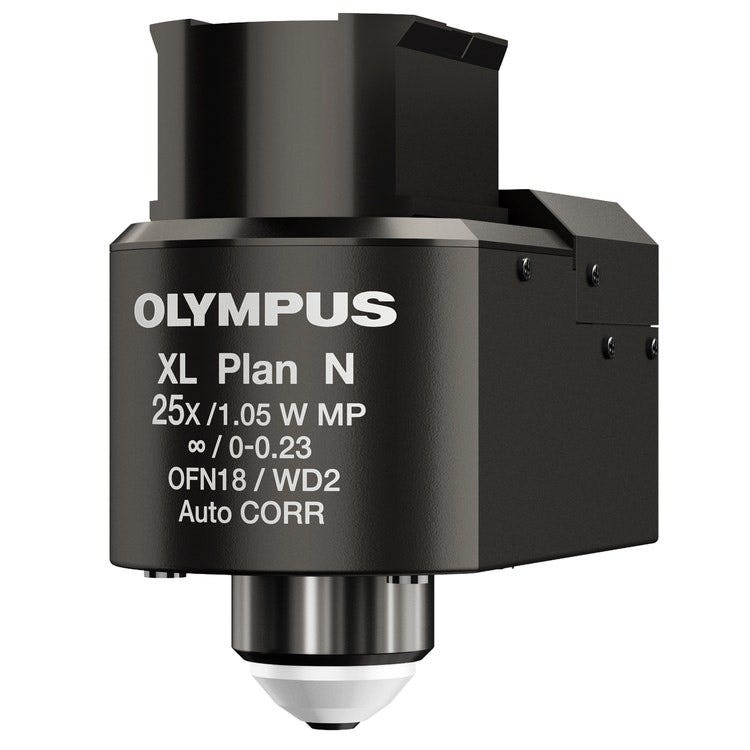

Lente de objetivo FV30-AC25W
25X de inmersión en agua, 1,05 NA, 2 mm WD

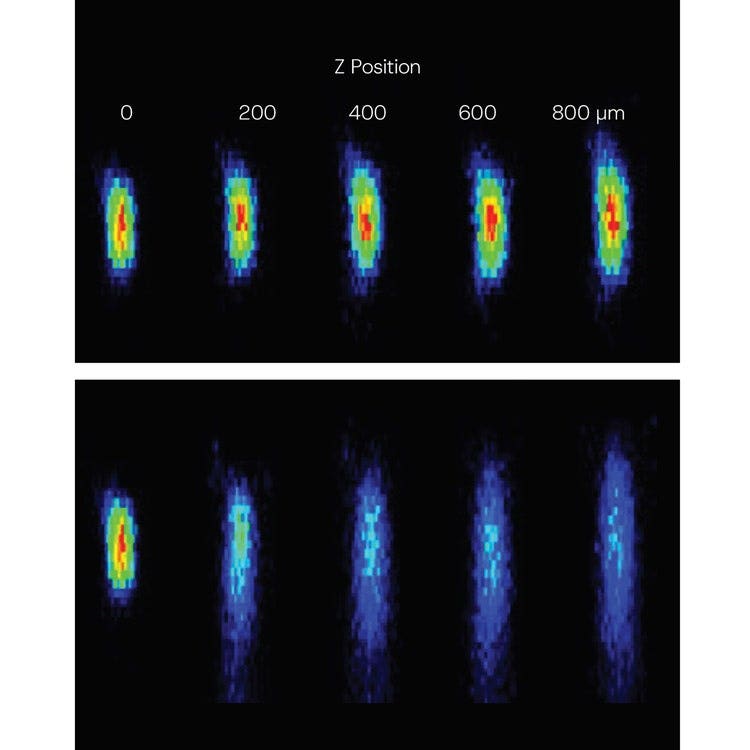

Parte superior: Con TruResolution. Parte inferior: Sin TruResolution. Imágenes XZ de microesferas fluorescentes de 0,2 μm en gel dispersante (RI = 1,36) a diferentes profundidades obtenidas con el objetivo FV30-AC25W.
Objetivos MPE
Óptica con recubrimiento IR de rendimiento superior
Imágenes más nítidas, conocimientos más profundos
Diseñados para la excitación multifotónica, los objetivos A Line™ MPE ofrecen imágenes de alta precisión de especímenes biológicos a profundidades de hasta 8 mm, admitiendo tanto in vivo como muestras transparentes.
Estos objetivos están optimizados para brindar rendimiento y versatilidad, ofreciendo:
- Una amplia selección de modelos para satisfacer diversas necesidades de investigación
- Diseños ópticos con alta apertura numérica, gran distancia de trabajo y amplio campo de visión
- Compatibilidad con múltiples medios de inmersión y agentes aclaradores de tejidos
- Anillos de corrección integrados para compensar el desajuste del índice de refracción y las variaciones del cubreobjetos
Los amplios campos de visión permiten que estos objetivos recojan eficientemente fotones de fluorescencia dispersos y generen imágenes más brillantes desde el interior profundo de las muestras.
dedicado
Objetivo multifotón

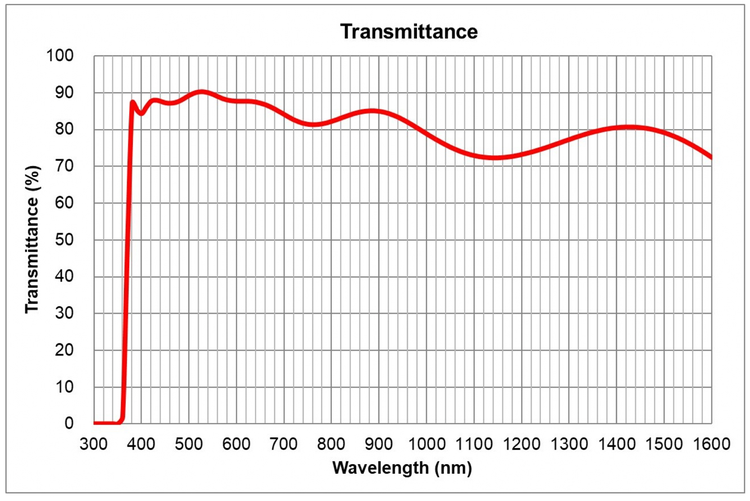

Ejemplo de tecnología de recubrimiento 1600 con el objetivo XLPLN25XWMP2.
Óptica con recubrimiento IR de rendimiento superior
Nuestro innovador recubrimiento IR (recubrimiento 1600) para objetivos multifotónicos y ópticas del escáner refina aún más la calidad de la observación profunda.
Imágenes confiables de tejidos
Para sistemas de microscopio vertical, nuestro nuevo objetivo de multiinmersión 16X (NA 0,8, WD 3,0 mm) ofrece un excelente equilibrio entre resolución y campo de visión, siendo una opción ideal para aplicaciones de imágenes de tejidos amplias. Con corrección cromática desde el rango visible hasta el infrarrojo, permite una transición fluida entre la obtención de imágenes multifotónicas y confocales.
XLPLFLN16XW / NA 0,8
Distancia de trabajo: 3 mm
Índice de inmersión: 1.33–1.52
Configurations
Basado en una plataforma versátil
El FV5000MPE forma parte de la familia modular FV5000, diseñada para cubrir todas las necesidades de imagen, desde la dinámica de una sola célula hasta estudios de tejidos profundos y animales pequeños.
Puede configurarse como un sistema multifotónico (MPE) dedicado o como una configuración combinada confocal + multifotónica para una imagen multimodal fluida.
Los diseños optimizados admiten aplicaciones en tejidos gruesos, organoides e in vivo, mientras que hasta seis canales de detector SilVIR pueden asignarse a la detección confocal y seis a la detección multifotónica, lo que permite hasta 12 canales de detector SilVIR simultáneos en todas las modalidades.
Obtenga más información sobre la configuración confocal del FV5000 aquí.
Múltiples opciones de cuadro
Dependiendo de su aplicación, puede elegir entre estructuras de microscopio verticales, de pórtico o invertidas.

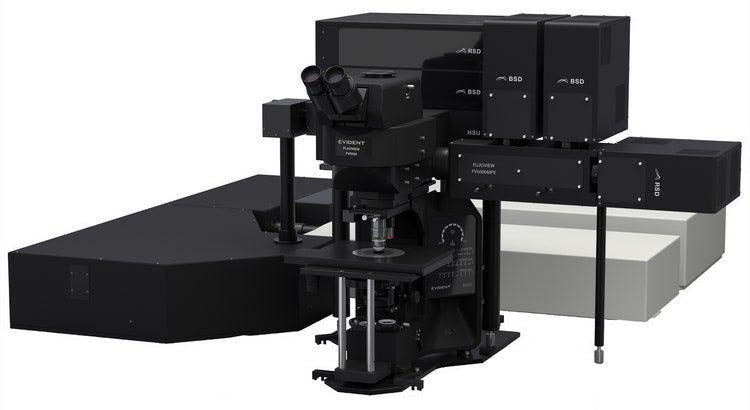

Sistema de microscopio vertical
La gran amplitud de desplazamiento en el enfoque permite una amplia variedad de muestras, desde cortes de tejido hasta ratones vivos y otros animales pequeños.

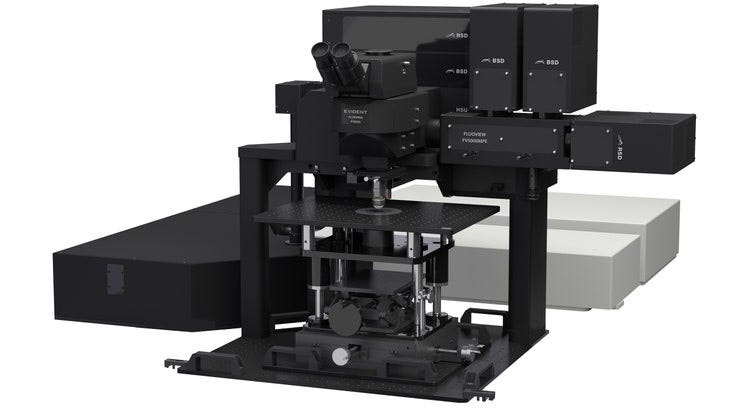

Microscopio tipo pórtico
El armazón mantiene un amplio espacio de trabajo debajo del objetivo, lo que facilita la colocación del equipo experimental.

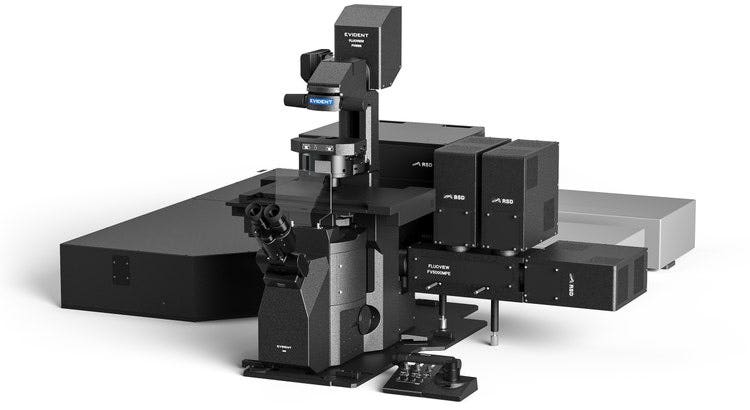

Sistema de microscopio invertido
El marco permite la observación de cultivos 3D y grupos multicelulares que son difíciles de visualizar utilizando un marco vertical.

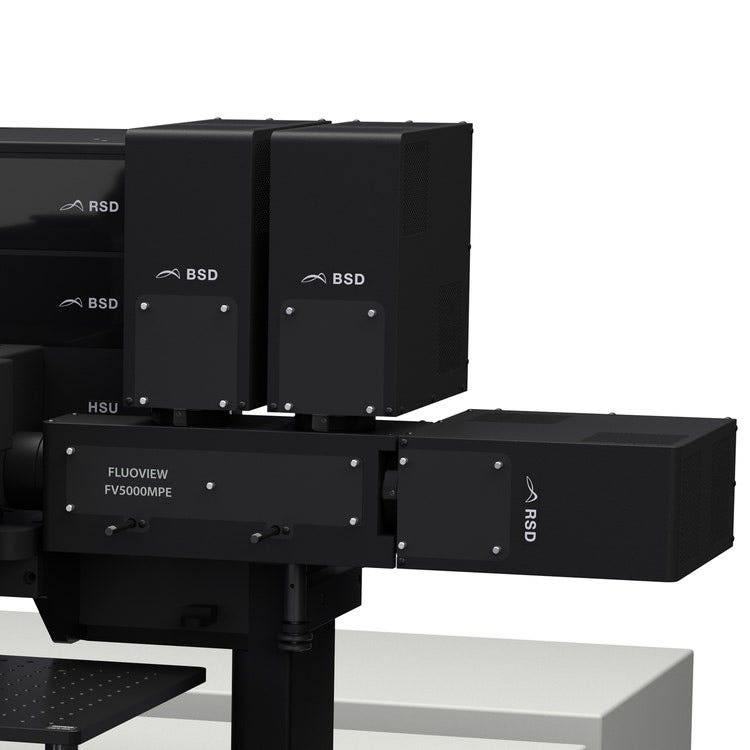

Módulo de detección no escaneada (NDD) de seis canales del FLUOVIEW FV5000MPE. Las unidades detectoras modulares SilVIR permiten la obtención simultánea de imágenes multicolor y la adquisición de imágenes de tejidos profundos con una sensibilidad excepcional y un rango dinámico inigualable.
Crea tu propia configuración personalizada
Lleve la personalización del sistema al siguiente nivel integrando sus propios componentes ópticos. Por ejemplo, puede agregar un láser personalizado a un puerto disponible para habilitar técnicas avanzadas como la de tres fotones o métodos de imagen especializados.
A medida que evoluciona su investigación, su sistema de imágenes debe evolucionar con ella. La plataforma FV5000MPE admite soluciones especializadas* que amplían las capacidades de las configuraciones estándar, ayudándole a adaptarse a nuevas aplicaciones y requisitos experimentales.
* No disponible en algunos países o regiones.
Service
Soporte y servicio en los que puede confiar
Cuando se trata de proteger su inversión y la integridad de su investigación, sus necesidades son lo primero. Cumplimos con nuestros productos entregando una atención técnica y de servicio a tiempo para favorecer la realización de sus objetivos.
Disponibles en tres niveles convenientes –Maintenance, Protection y Performance Plus– nuestros Planes de servicio FV5000MPE incluyen soporte prioritario para ayudar a minimizar el tiempo de inactividad, mantenimiento programado regular para mantener su equipo en óptimas condiciones, costos de reparación predecibles para eliminar gastos imprevistos y soluciones directas y eficientes cuando más las necesita.
Planes de servicio FV5000MPE
Cobertura de reparación
(piezas, mano de obra, viaje)
Especificaciones
Especificaciones del FV5000MPE / FV5000MPE-RS
| Especificaciones | FV5000MPE | FV5000MPE-RS | |
| Escáner | Escáner galvanométrico | 64 × 64-8192 × 8192 píxeles, 0,2 μs/píxel-1000 μs/píxel | |
| Escáner resonante | 512 × 512 píxeles, 1024 × 1024 píxeles, 2048 × 2048 píxeles | ||
| Número de campo | 20 (para ambos tipos de escáner) | ||
|
Espectral Confocal Detector |
Detector | Detector SilVIR (SiPM refrigerado, tipo de banda ancha/tipo desplazado al rojo) | |
| Número máximo de canales | Seis canales | ||
| Método espectral | VPH, rango de longitud de onda detectable: 400-900 nm | ||
|
Non- Descanned Detector |
Detector | Detector SilVIR (SiPM refrigerado, tipo de banda ancha/tipo desplazado al rojo) | |
| Número máximo de canales | Seis canales | ||
| Láser CW | VIS Láser | 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm | |
| Láser NIR | 685 nm, 730 nm, 785 nm | ||
| Láser pulsado de IR | Láser sintonizable |
Sistema de un solo láser, sistema de doble línea láser, sistema de dos láseres Longitud de onda de excitación: 690-1300 nm Alineación automática de cuatro ejes, expansor de haz automático |
|
|
fibra de longitud de onda única Láser acoplado a |
920 nm, 1064 nm | ||
| Imagen | Conteo de fotones de alto rango dinámico (1G cps, 16 bits) | ||
