Microscopio confocal de barrido láser FLUOVIEW FV5000
Amplíe los límites de la microscopía más allá de lo jamás visto con el microscopio confocal de barrido láser FLUOVIEW™ FV5000. Basado en la experiencia óptica de Evident y mejorado con tecnologías avanzadas de detección y barrido, el FV5000 aúna imágenes cuantitativas, velocidad, superresolución y reproducibilidad en una única plataforma flexible.
Los detectores SilVIR™ ofrecen cuantificación a nivel de fotón en un amplio rango dinámico, mientras que los detectores SilVIR-RAY™ amplían esta tecnología a la obtención rápida y simultánea de imágenes multicolores de superresolución. En combinación con el escaneo resonante de 2K y el escaneo galvo de 8K, el FV5000 captura con fiabilidad desde eventos dinámicos hasta los detalles estructurales más sutiles. La automatización inteligente agiliza los flujos de trabajo de obtención de imágenes, mientras que la supervisión integrada del rendimiento garantiza resultados consistentes y reproducibles.
Diseñado para responder a las preguntas que se plantean los investigadores hoy en día y preparado para lo que está por venir, el FV5000 convierte la obtención de imágenes complejas en descubrimientos fiables.
- Product Availability: Estado del producto: Este producto sustituye a los sistemas FV4000, FV3000 y a los modelos anteriores de la serie FV.
- Product Status: Solo para uso en investigación. No apto para procedimientos de diagnóstico.
FLUOVIEW FV5000
Ningún detector captura más. SilVIR-RAY™
Todos los sistemas confocales prometen imágenes de gran calidad. El microscopio confocal y de barrido láser multifotónico FLUOVIEW™ FV5000 las ofrece gracias a la innovadora tecnología de detectores SilVIR-RAY™ y SilVIR™. Su rango dinámico lineal líder en el sector, su auténtica capacidad de resolución fotónica y su ruido prácticamente nulo conservan cada detalle, desde la adquisición hasta la publicación.
Todos los colores, todos los eventos, todo a la vez
Basados en el legado de innovación de Evident, los detectores SilVIR-RAY del FV5000 introducen la verdadera obtención simultánea de imágenes multicolores de superresolución, captando señales brillantes y tenues al mismo tiempo y conservando las relaciones espaciales y temporales en una única adquisición. Los datos fiables y reproducibles revelan la dinámica sin concesiones. Cuando el detector lo capta todo, la ciencia habla por sí misma.
El detector que lo cambia todo.
Equipado con el detector SilVIR-RAY, la última incorporación a la familia de detectores SilVIR, el FV5000 ofrece imágenes de superresolución rápidas y cuantitativas para la investigación más exigente en neurociencia, biología celular, descubrimiento de fármacos, investigación oncológica y biología del desarrollo. Esta plataforma de última generación está diseñada para capturar datos de superresolución y totalmente cuantificables de forma más rápida y sencilla que nunca:
- SilVIR-RAY permite una verdadera superresolución multicolor simultánea, con la deconvolución TruSight™ que alcanza un FWHM de hasta 80 nm en el plano lateral y 200 nm en el axial
- Un rango dinámico inigualable de 1 Gcps con detectores SilVIR de alta relación señal-ruido (SNR), en los que confían las principales instituciones de investigación
- Escáneres de píxeles de alta densidad con galvánico rápido de 8K e imagen resonante de alta velocidad de 2K
- Interfaz de software FLUOVIEW Smart™ y flujos de trabajo impulsados por IA
- Anillo de corrección automatizado TruResolution™ para la corrección instantánea de la aberración esférica con más de 20 de nuestros objetivos estándar
- Diseño de sistema modular y preparado para el futuro: integre hasta 10 líneas láser y actualizaciones multifotónicas compactas
Pruebe usted mismo el FV5000: será el último microscopio de barrido láser que pruebe.
Corteza cerebral de ratón, neuronas de la capa V que expresan GFP, en las que se observan los cuerpos celulares neuronales y las prolongaciones finas. Imagen SilVIR-RAY con TruSight SR. Muestra cedida por: los doctores Shun Mitsui y Shigeo Okabe, del Laboratorio de Imagen de Dinámica Neural del Centro RIKEN para las Ciencias del Cerebro (CBS).
Imágenes de superresolución
Corte del cerebro de ratón, región CA1 del hipocampo. Neuronas marcadas con AAV mediante inmunofluorescencia de GFP y VGAT. Imagen de 8K obtenida con un objetivo de inmersión en aceite de 25X (1,00 NA, WD 1,0). Muestra cedida por: la Dra. Megumu Takahashi y el Prof. Hiroyuki Hioki, del Departamento de Neuroanatomía de la Escuela de Posgrado de Medicina de la Universidad de Juntendo; y los doctores Hirotaka Asai y Shigeo Okabe, del Laboratorio de Imagen de Dinámica Neural del Centro RIKEN para las Ciencias del Cerebro (CBS).
Más brillante, más nítida, más rápida
La imagen de superresolución de SilVIR-RAY hace que cada señal sea más brillante, revelando detalles más nítidos sin reducir la intensidad ni ralentizar su trabajo. La auténtica adquisición multicolor simultánea captura dinámicas biológicas rápidas en tiempo real, al tiempo que preserva la calidad cuantitativa de la imagen.

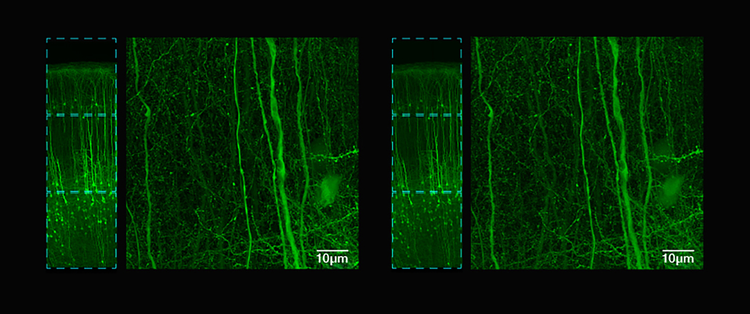

Dos escáneres, un único flujo de trabajo: muestreo de alta densidad e imagen de alta velocidad
Gracias al escáner resonante 2K del FV5000 para la obtención de imágenes en directo a alta velocidad y al escáner galvo 8K para la obtención de imágenes de alta resolución en todo el campo de visión (FOV) de 20 mm, obtendrá flujos de trabajo brillantes y rápidos sin que nada quede en la oscuridad.
El resultado: menos concesiones y una obtención más rápida de los datos.
«Más allá de ofrecer imágenes hermosas, SilVIR-RAY proporciona la calidad de imagen necesaria para el análisis cuantitativo. Su amplio rango dinámico y su objetivo único pueden contribuir a mejorar tanto la fiabilidad de la investigación como la eficiencia analítica».
Dr. Shigeo Okabe
Director, RIKEN Center for Brain Science (CBS), Tokyo
Todos los canales. Un único escaneo. Superresolución multicolor simultánea.
Los detectores SilVIR-RAY capturan hasta cuatro canales de superresolución simultáneamente, sin necesidad de cambiar de canal. Un único escaneo conserva las relaciones temporales entre los eventos biológicos, sin los desfases temporales propios de la adquisición secuencial.
El amplio rango dinámico captura señales brillantes y tenues al mismo tiempo en cada canal de superresolución.
Representación volumétrica 3D de alta resolución de las dendritas apicales a partir de un corte cerebral de un ratón de la línea H Thy1-YFP, en la que se visualizan claramente las cabezas de las espinas dendríticas. Objetivo: UPLAPO100XOHR (100X en aceite, NA e 1,50). Muestra cedida por: el Dr. Tetsushi Hoshida y el Prof. Atsushi Miyawaki, del Centro de Ciencias del Cerebro (CBS) del RIKEN.
Cómo funciona SilVIR-RAY™
1. Recoge luz y detalles al mismo tiempo
La matriz de fotomultiplicadores de silicio (SiPM) captura detalles espaciales al tiempo que recoge luz a lo largo de una apertura completa de una unidad de Airy.
2. Reorganiza en tiempo real
Nuestra tecnología patentada de reasignación de píxeles mediante línea de retardo realinea las señales electrónicamente a medida que se adquieren, lo que permite una superresolución multicolor rápida y simultánea con una carga de datos reducida.
3. Revela hasta el más mínimo detalle
El procesamiento TruSight revela detalles de hasta 80 nm en los ejes X e Y y 200 nm en el eje Z, mientras que el amplio rango dinámico del detector SilVIR-RAY conserva la información tanto en señales intensas como en señales débiles.
Más información sobre el detector SilVIR-RAY
Cuantificación y velocidad
«El rango dinámico de los detectores nos ha permitido obtener imágenes de varios marcadores diferentes, algo que antes no podíamos lograr sin tener que hacer concesiones en cuanto a lo que resultaba sobreexpuesto o subexpuesto».
Jonathan Epp, PhD
Department of Cell Biology and Anatomy, University of Calgary
Tecnología de detectores de última generación SilVIR™
Basada en el diseño patentado de fotomultiplicador de silicio de Evident, la tecnología SilVIR captura cada fotón con una sensibilidad excepcional y el rango dinámico más amplio del sector. La electrónica de bajo ruido y un monitor de potencia láser integrado mantienen la estabilidad de la iluminación y garantizan resultados reproducibles y cuantitativos, desde señales débiles hasta la obtención de imágenes de tejidos profundos.
Disfrute de imágenes excepcionales en todos los niveles de señal. Obtenga señales claras, tanto altas como ultrabajas, de una misma muestra sin comprometer la calidad. Los histogramas muestran recuentos discretos de fotones con intensidad cuantificable y un fondo mínimo.
Velocidad sin comprometer la calidad de imagen
Corte de cerebro de ratón ensamblado y clarificado con SeeDB2. La proteína EYFP se expresa en las neuronas piramidales de la capa cortical 5 en ratones transgénicos Thy1-YFP-H; imagen obtenida con un objetivo LUPLAPO25XO y un escáner resonante. Muestra cedida por: los doctores Satoshi Fujimoto y Takeshi Imai, de la Escuela de Posgrado de Ciencias Médicas de la Universidad de Kyushu.
Capture imágenes hasta nueve veces más rápido que con un galvánico, con la misma claridad impresionante. Izquierda: 43,5 minutos con una pila Z de 2K con galvánico (escaneo galvánico sin acumulación). Derecha: 4,6 minutos con una pila Z resonante de 2K (escaneo resonante con acumulación de 4x). Cerebro de ratón clarificado con SeeDB2. La EYFP se expresa en las neuronas piramidales de la capa cortical 5 en Thy1-YFP-H. Muestra cedida por: los doctores Satoshi Fujimoto y Takeshi Imai, de la Escuela de Posgrado de Ciencias Médicas de la Universidad de Kyushu.

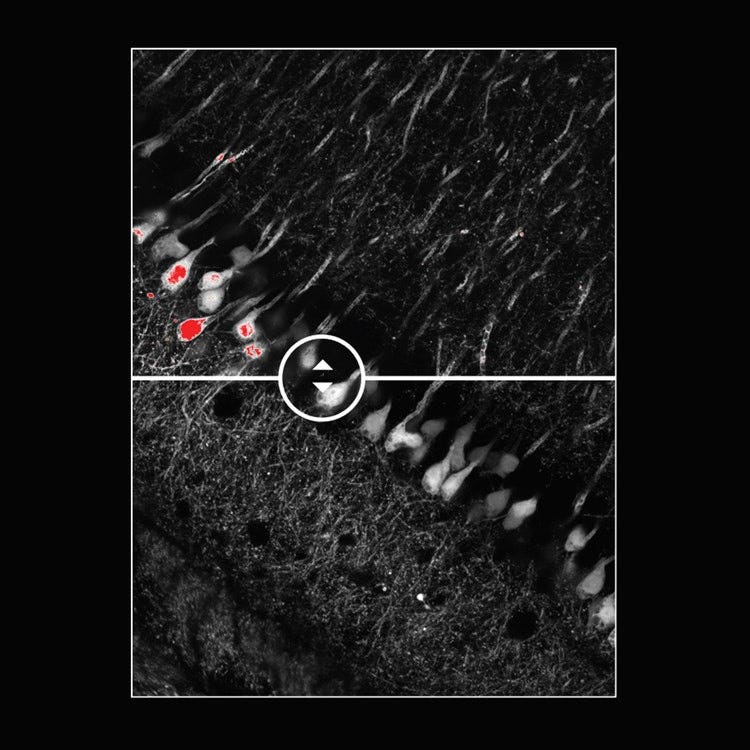

Un rango dinámico inigualable combinado con una visualización sin esfuerzo de la imagen completa y los detalles más sutiles. Galvo 8192 × 8192, zoom 0,9x, 0,8 a.u., objetivo LUPLAPO25XO, Ypet: 514 / 530-570, Z: 60-150 µm, paso Z: 0,82 µm, MIP. Corte de cerebro de ratón clarificado con SeeDB2. YPet se expresa en las neuronas piramidales de la capa 2/3 (electroporación in utero). Muestra cedida por: los doctores Satoshi Fujimoto y Takeshi Imai, Escuela de Posgrado de Ciencias Médicas, Universidad de Kyushu.
Captura de respuestas rápidas
Gracias a la elevada relación señal-ruido (SNR) del detector SilVIR, solo se requiere un mínimo de promediado o acumulación de imágenes para obtener resultados de alta calidad.
Imágenes en directo de un corte agudo del bulbo olfativo que expresa GCaMP6f, clarificado con SeeDB-Live. Imagen obtenida con un objetivo LUPLAPO25XS a una profundidad de 70 µm desde la superficie. Muestra cedida por: los doctores Shigenori Inagaki y Takeshi Imai, de la Escuela de Posgrado de Ciencias Médicas de la Universidad de Kyushu.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4
Imágenes en directo de un corte agudo del bulbo olfativo que expresa GCaMP6f, clarificado con SeeDB-Live. Imagen obtenida con un objetivo LUPLAPO25XS a una profundidad de 120 µm desde la superficie. Muestra cedida por: los doctores Shigenori Inagaki y Takeshi Imai, de la Escuela de Posgrado de Ciencias Médicas de la Universidad de Kyushu.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4
Imágenes en directo de un corte agudo del bulbo olfativo que expresa GCaMP6f, clarificado con SeeDB-Live. Imagen obtenida con un objetivo LUPLAPO25XS a una profundidad de 200 µm desde la superficie. Muestra cedida por: los doctores Shigenori Inagaki y Takeshi Imai, de la Escuela de Posgrado de Ciencias Médicas de la Universidad de Kyushu.
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4
Biología en movimiento, desde las células hasta los embriones
Observe la biología en movimiento, con todo detalle. Desde FRAP hasta la ablación, la detección cuantitativa SilVIR y el escaneo rápido le permiten capturar señales débiles con un promedio mínimo, lo que proporciona una alta relación señal-ruido (SNR) a velocidades de fotogramas en tiempo real.
En muestras vivas, la estimulación precisa permite realizar perturbaciones repetibles y específicas, lo que le permite realizar un seguimiento de la reparación, la migración y la señalización a lo largo del tiempo. Un amplio rango dinámico lineal ayuda a evitar la saturación, lo que garantiza que los datos de lapso de tiempo estén listos para su análisis.

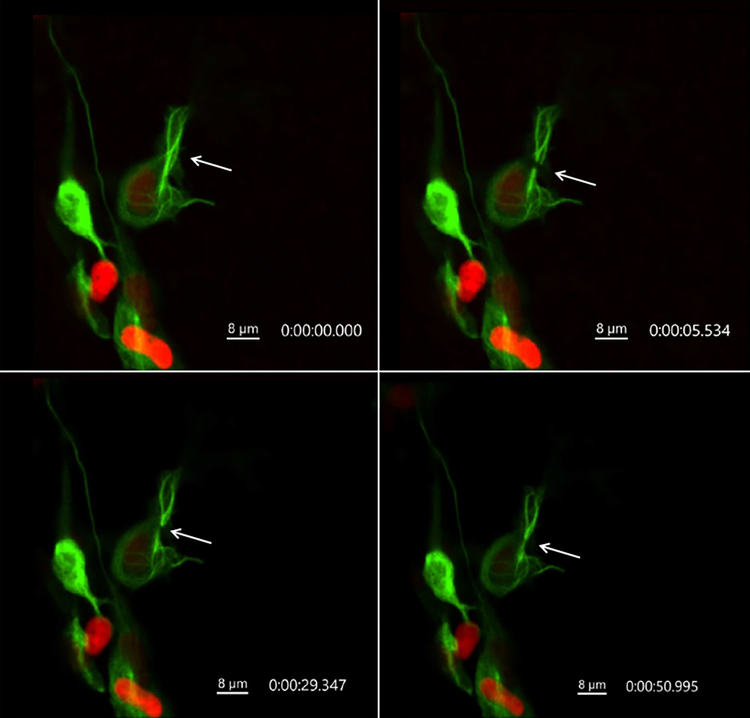

Secuencia time-lapse en un embrión vivo de pez cebra que muestra la respuesta de reparación tras la ablación multifotónica localizada de los microtúbulos (en verde). Muestra cedida por: la Dra. Soraya Villaseca, Departamento de Fisiología, Desarrollo y Neurociencia, Universidad de Cambridge.
«En cuanto a la calidad de las imágenes, nunca había visto nada parecido».
Soraya Villaseca, PhD
Department of Physiology, Development and Neuroscience, University of Cambridge
Simplicidad inigualable

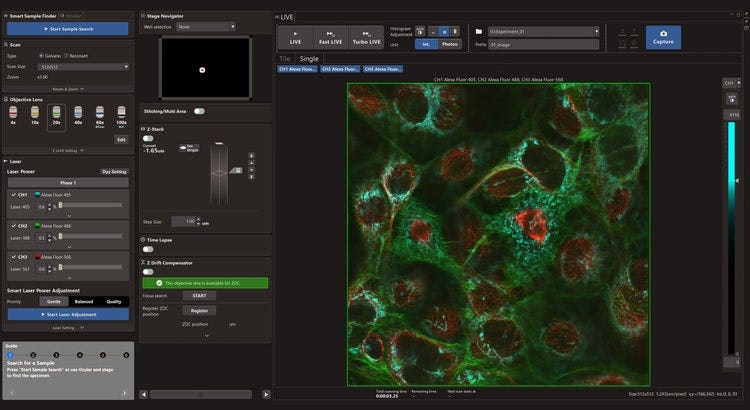

Simplicidad integral con el software FLUOVIEW Smart™
Inspirado en investigadores reales que se enfrentan a los retos de la ciencia, el FV5000 está transformando la obtención de imágenes confocales, haciéndola más inteligente y rápida.
- La función «Smart Sample Search» localiza rápidamente su muestra en los ejes X, Y y Z
- El ajuste automático inteligente de la potencia del láser utiliza la inteligencia artificial para optimizar la relación señal-ruido en todos los ajustes de potencia
- Su interfaz intuitiva captura imágenes multidimensionales complejas con solo unos clics
- La corrección inteligente del sombreado crea automáticamente imágenes ensambladas de alta calidad y sin fisuras
Nota: FLUOVIEW Smart está disponible con las configuraciones invertidas del FV5000. FLUOVIEW Smart no es compatible con las configuraciones de pórtico, verticales ni MPE.
Simplicidad inteligente en acción
Ajuste automatizado del collarín de corrección
La tecnología TruResolution™ integrada en el FV5000 simplifica una de las tareas de alineación más tediosas de la microscopía: el ajuste del collarín del objetivo. Con un solo clic, el sistema localiza automáticamente la posición óptima del collarín para su muestra, eliminando el proceso manual de prueba y error.
En el caso de muestras gruesas, TruResolution ajusta dinámicamente el collarín durante los barridos XYZ para mantener una nitidez de imagen constante en todo el volumen. Compatible con numerosos objetivos estándar, ofrece una claridad uniforme en diversas muestras y condiciones de obtención de imágenes.
La tecnología TruResolution automatiza el ajuste del collarín de corrección. Ajusta con precisión la configuración del objetivo para minimizar las aberraciones esféricas provocadas por el cubreobjetos y la heterogeneidad de la muestra a lo largo de la profundidad, con una amplia compatibilidad con los objetivos.
Izquierda: Sin collar de corrección automática. Derecha: Con collar de corrección automática. El ajuste automatizado del collar de corrección proporciona imágenes más nítidas y detalladas.
Segmentación de imágenes basada en el aprendizaje profundo
Vaya más allá de los umbrales convencionales
El umbral tradicional basado en la intensidad puede resultar lento, inconsistente y muy sensible a las condiciones de la muestra.
La segmentación de imágenes de TruAI utiliza el aprendizaje profundo para reconocer patrones sutiles y señales débiles que los métodos convencionales pasan por alto, lo que permite una segmentación precisa y reproducible de estructuras con marcaje débil y tejidos complejos.
Distinga claramente las células y encuentre respuestas rápidamente.

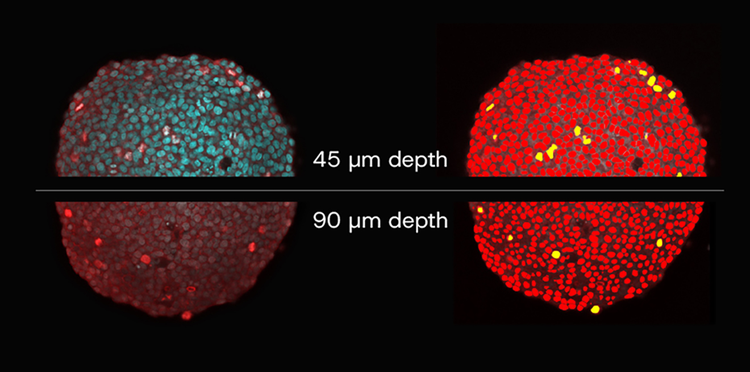

Imágenes y análisis de esferoides con TruAI. Izquierda: sin TruAI. Derecha: con TruAI. TruAI segmenta y clasifica las células (imágenes de la derecha), incluso a grandes profundidades de penetración, cuando la señal de DAPI de los núcleos se debilita debido a la dispersión.
Fiabilidad y flexibilidad
Diseñado para ofrecer precisión a largo plazo, construido para durar
El FV5000 está diseñado para ofrecer precisión y adaptabilidad a largo plazo, proporcionando la fiabilidad y la flexibilidad que su investigación exige. Configure su sistema según las necesidades actuales y amplíelo sin esfuerzo a medida que su investigación evolucione.
Añada detectores, cámaras o láseres a medida que avancen sus flujos de trabajo, o actualícese a la obtención de imágenes multifotónicas con el módulo MPE, que permite la adquisición de fotones únicos y múltiples, así como la generación de armónicos de segundo y tercer orden. El hardware y el software inteligentes supervisan y optimizan continuamente el rendimiento de la obtención de imágenes, garantizando resultados consistentes y reproducibles. Y gracias a la red global de servicio y asistencia de Evident, cada sistema está diseñado para ofrecer confianza y tiempo de actividad duraderos.
Diseñado para la reproducibilidad
El FV5000 mantiene la precisión de las mediciones mediante una supervisión activa del sistema. El monitor de potencia del láser (LPM) garantiza una salida de láser constante entre sesiones, lo que permite a diferentes usuarios adquirir imágenes en condiciones idénticas, incluso con días o semanas de diferencia. Esta estabilidad respalda la reproducibilidad necesaria para estudios cuantitativos y longitudinales.

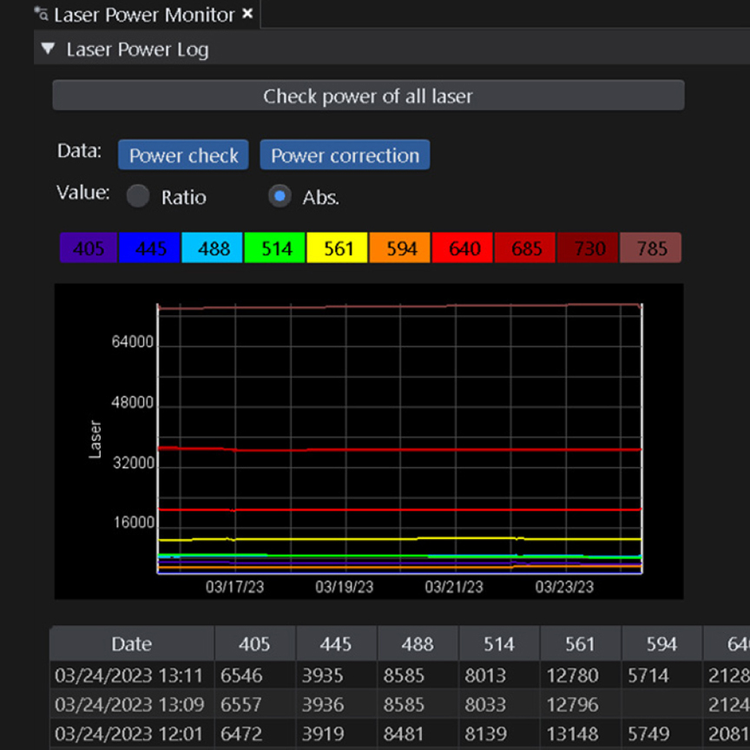

Para garantizar aún más el rendimiento, el monitor de rendimiento del microscopio (MPM) evalúa automáticamente la sensibilidad del sistema y la consistencia de las imágenes. Detecta las desviaciones de forma temprana, lo que ayuda a los investigadores a mantener la confianza en sus resultados y garantiza que cada conjunto de datos refleje las condiciones experimentales reales.
Más colores y más información
Capture más colores y extraiga más información de cada imagen gracias a las capacidades mejoradas de multiplexación del FV5000. La tecnología TruSpectral™ actualizada, en combinación con el detector SilVIR de alta sensibilidad, permite la adquisición simultánea de hasta seis canales, configurables con una selección de detectores de banda ancha y desplazados hacia el rojo para adaptarse a una gama más amplia de fluorocromos.
Esta configuración permite un diseño experimental flexible, lo que contribuye a reducir la autofluorescencia y el fotodaño durante la obtención de imágenes de células vivas. Los combinadores de láser modulares permiten integrar hasta 10 líneas de láser, que abarcan longitudes de onda de 405 a 785 nm, para que funcionen en paralelo.
Configuraciones
Creado para el presente. Diseñado para el futuro
El FV5000 está diseñado para evolucionar al ritmo de su investigación. Nuestro detector SilVIR-RAY de última generación es una actualización modular de 1 a 4 canales y funciona también como detector confocal estándar cuando no se requiere superresolución. La misma ventaja del detector SilVIR que potencia su trabajo de superresolución impulsa todos los experimentos confocales y multifotónicos de la plataforma.
Amplíe el sistema cuando su investigación lo requiera
Añada detectores, cámaras o láseres a medida que avancen sus flujos de trabajo, o actualícese a la imagen multifotónica con el módulo MPE, que permite la adquisición de fotones únicos y múltiples, así como la generación de segundo y tercer armónicos.
La plataforma FV5000 admite una amplia gama de configuraciones que se adaptan a su investigación, desde sistemas invertidos IX85 para la obtención de imágenes de células vivas a alta velocidad y bastidores verticales para la obtención de imágenes generales o electrofisiología, hasta configuraciones de pórtico para muestras grandes o de forma irregular. Para obtener imágenes de mayor profundidad, la configuración MPE permite realizar estudios con animales pequeños y tejidos gruesos, incluidos diseños de bastidor grande y optimizados para organoides en 3D. Los modos confocal y multifotónico pueden combinarse en un único sistema, lo que ofrece a los investigadores una versatilidad inigualable en una sola plataforma.
Confocal

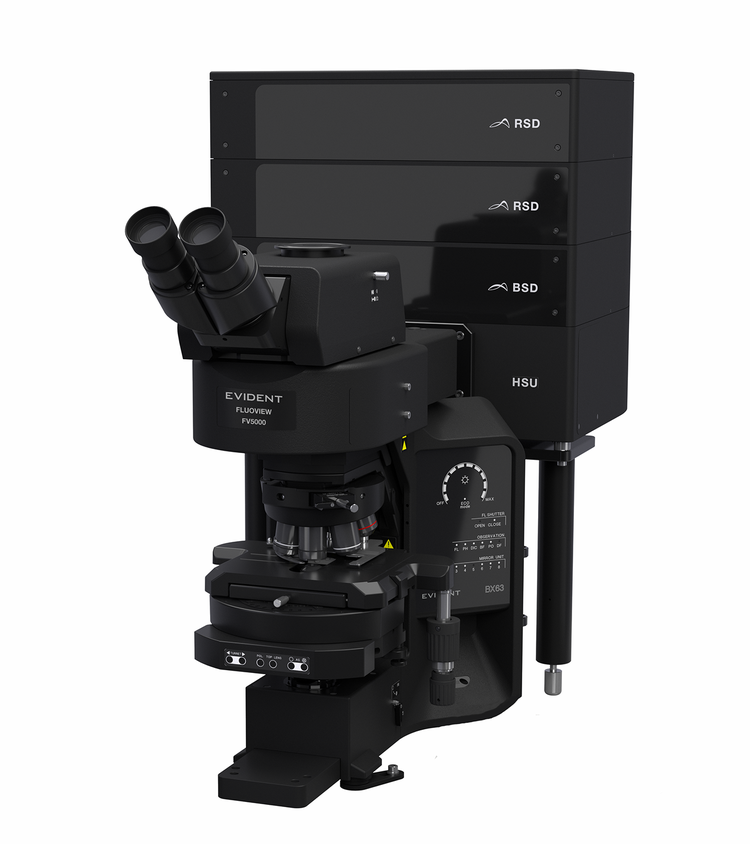

Sistema vertical
Para la obtención de imágenes de muestras en portaobjetos de vidrio

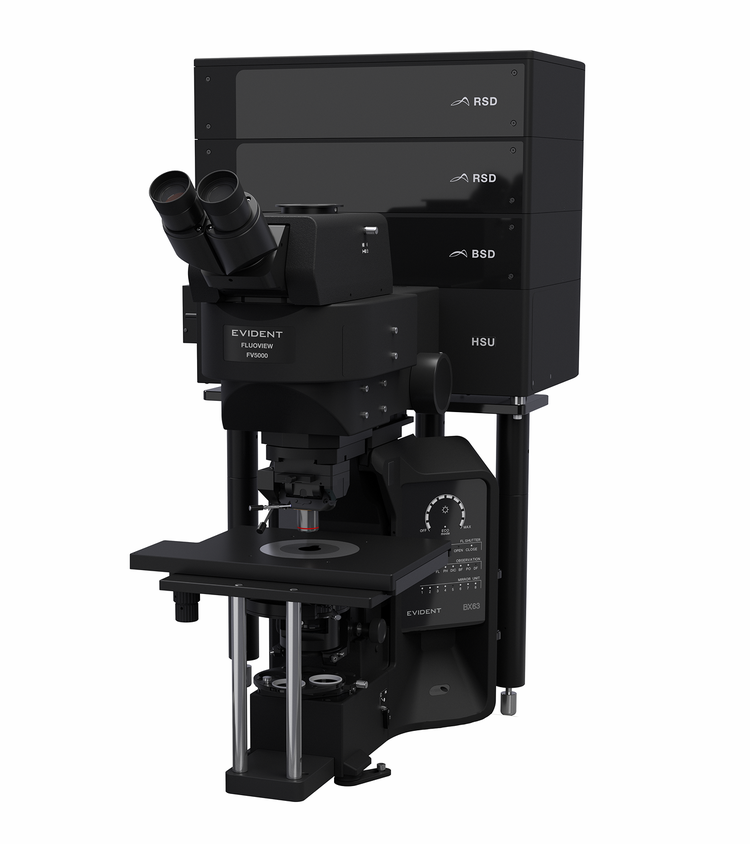

Sistema vertical
Para electrofisiología

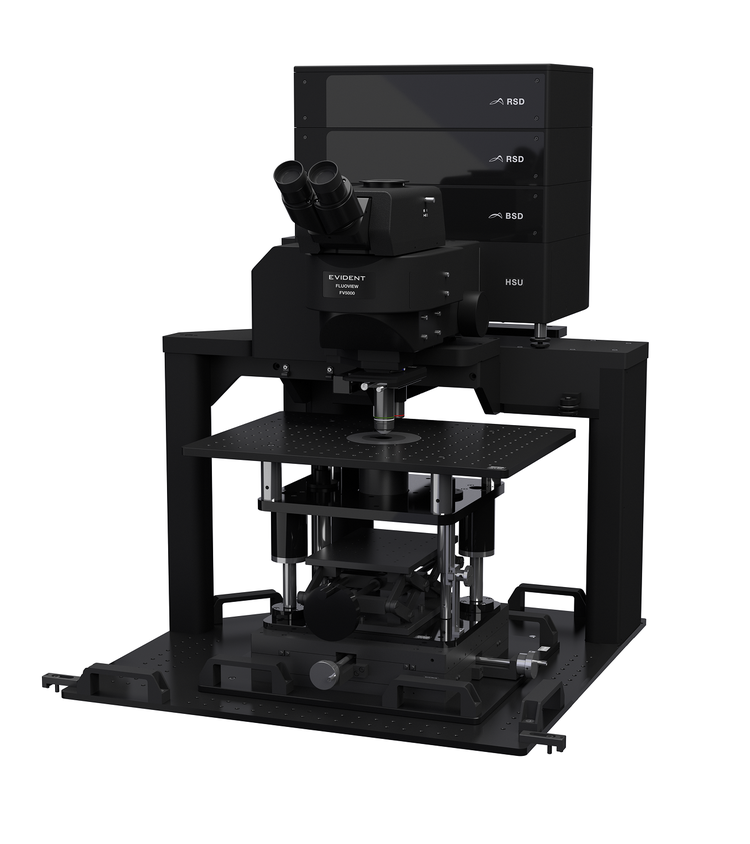

Sistema de pórtico
Para la observación in vivo que requiere el máximo espacio
Sistema invertido
Para la observación de cultivos de tejidos, cultivos 3D y cultivos celulares (esferoides)

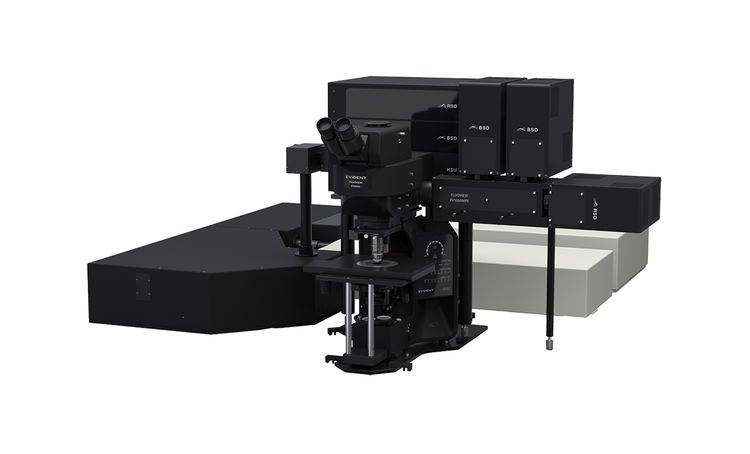

Multifotónico
Sistema vertical
Un amplio recorrido focal permite trabajar con una amplia variedad de muestras, desde cortes de tejido hasta ratones vivos y otros animales pequeños.
Sistema de pórtico
El bastidor mantiene un amplio espacio de trabajo debajo del objetivo, lo que facilita la colocación del equipo experimental.

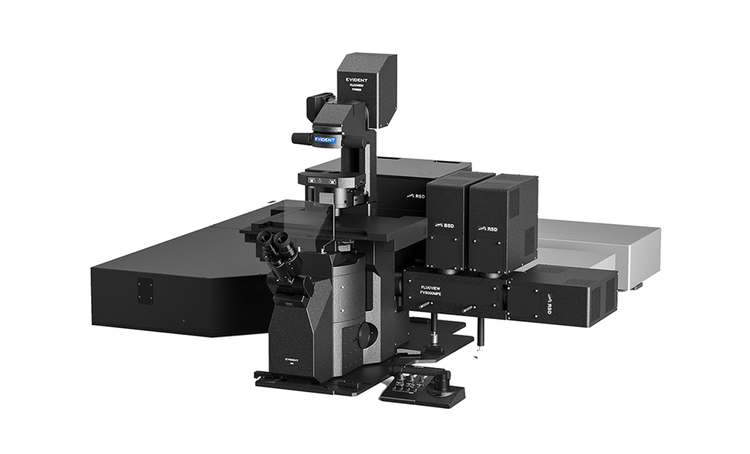

Sistema invertido
El bastidor permite la observación de cultivos tridimensionales y agrupaciones multicelulares que resultan difíciles de visualizar con un bastidor vertical.
Obtenga más información sobre el FV5000MPE para aplicaciones multifotónicas.
Objetivos de imagen de primer nivel
Además de nuestros galardonados objetivos de la gama X Line™, Evident ofrece una amplia gama de objetivos de la gama A Line™ capaces de satisfacer cualquier necesidad de investigación, lo que le permitirá sacar aún más partido a su sistema confocal.
Utilice nuestro buscador de objetivos para encontrar el objetivo ideal para su aplicación.

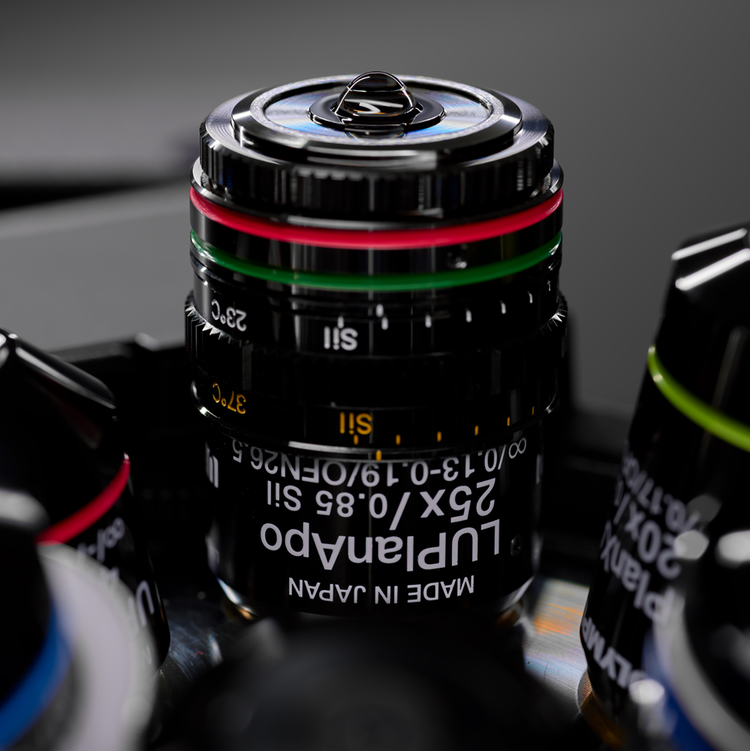

«El objetivo para gel es, sin duda, mi favorito. La calidad de la imagen, la velocidad de adquisición y también la sensibilidad me han impresionado mucho».
Emma Steijvers, MSc, MPhil
AROS Lab, Department of Physiology, Development and Neuroscience, University of Cambridge

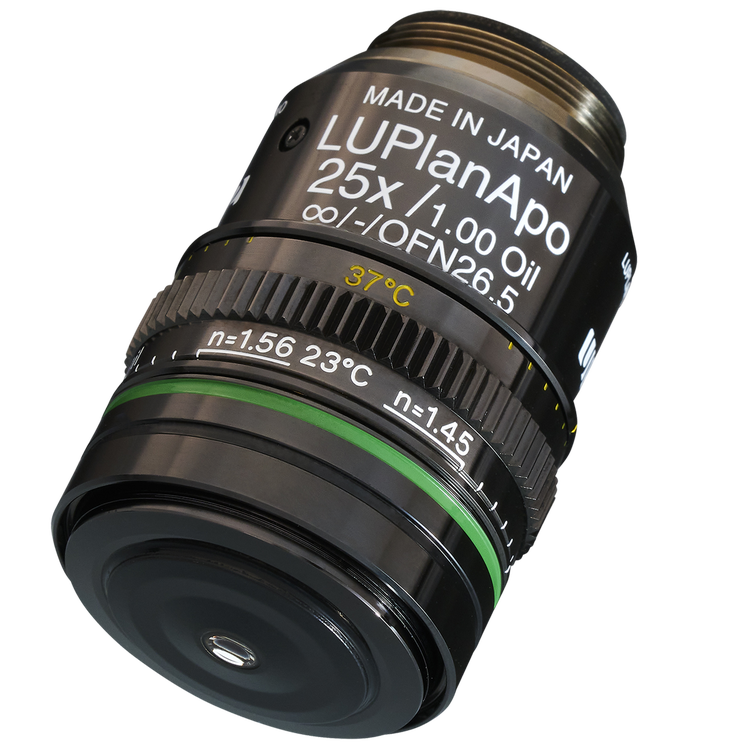

Nuevo objetivo de inmersión en aceite
Nuestro nuevo objetivo de inmersión en aceite de gran distancia de trabajo (WD) le permite observar detalles en las capas más profundas de las muestras clarificadas.
- 25X / NA 1,0
- Distancia de trabajo: 1 mm
- Inmersión: aceite
- Cobertura de muestras con alto índice de refracción: 1,45–1,56 (Rapiclear, BABB, etc.)
- Corrección de la aberración cromática APO
Embrión completo de ratón clarificado con cinamato de etilo y marcado con Alexa Fluor 405, 488 y 568. Imagen capturada en modo confocal (170 mosaicos en XY, 700 micras de profundidad) con un objetivo de inmersión en aceite de 25X (distancia de trabajo de 1 mm). Muestra cedida por: Dra. Emma Siragher, Grupo Hanna, Departamento de Fisiología, Desarrollo y Neurociencia, Universidad de Cambridge.
Impulsando el futuro de la investigación en imagenología de alta gama
El FV5000 combina ingeniería de precisión con automatización inteligente para ofrecer resultados fiables y reproducibles a todos los usuarios, desde centros de investigación compartidos hasta investigadores individuales.
- Centros de investigación: Estabilidad a largo plazo gracias a los detectores SilVIR, calibración automatizada y un diseño modular y preparado para el futuro que minimiza el tiempo de inactividad y simplifica la gestión.
- Líderes en investigación: datos cuantitativos con calidad de publicación gracias a la detección a nivel de fotón y a flujos de trabajo automatizados que aceleran los descubrimientos.
- Usuarios individuales: un funcionamiento intuitivo, una configuración rápida y una supervisión integrada del rendimiento garantizan una obtención de imágenes fiable desde el primer día.
Servicio
SAsistencia y servicio en los que puede confiar
Cuando se trata de proteger su inversión y la integridad de su investigación, sus necesidades son lo primero. Respaldamos nuestros productos con el compromiso de ofrecer un servicio y una asistencia técnica rápidos para ayudarle a alcanzar sus objetivos.
Disponibles en tres cómodos niveles —Mantenimiento, Protección y Rendimiento Plus—, nuestros planes de servicio para el FV5000* incluyen asistencia prioritaria para ayudar a minimizar el tiempo de inactividad, mantenimiento programado periódico para mantener su equipo en óptimas condiciones, costes de reparación previsibles para eliminar gastos imprevistos y soluciones directas y eficientes cuando más las necesite.
*Pueden aplicarse variaciones regionales en la oferta de servicios.
Planes de servicio FV5000
Especificaciones
Especificaciones combinadas de los modelos FV5000 / FV5000MPE
| SPECIFICATIONS | FV5000 / FV5000MPE | FV5000-RS / FV5000MPE-RS | |
| Escáner | Escáner de galvanómetro | 64 × 64 - 8192 × 8192 píxeles, 0,2 µs/píxel – 1000 µs/píxel | |
| Escáner resonante | N/A | 512 × 512 píxeles, 1024 × 1024 píxeles, 2048 × 2048 píxeles | |
| Número de campos | 20 | ||
| Detector espectral para confocal (SilVIR-B y SilVIR-R) |
Detector | Detector SilVIR (SiPM refrigerado, tipo de banda ancha; SilVIR-B/tipo de desplazamiento al rojo; SilVIR-R) | |
| Número máximo de canales | Six channels1 | ||
| Método espectral | VPH, rango de longitudes de onda detectables: 400–900 nm | ||
|
Detector de superresolución para confocal (SilVIR-RAY) |
Detector | Detector SilVIR-RAY (SiPM refrigerado basado en matriz) | |
| Número máximo de canales | Cuatro canales1 | ||
| Resolución espacial | 120 nm en sentido lateral, 300 nm en sentido axial con el algoritmo TruSight SR2 80 nm en el plano lateral3 , 200 nm en el plano axial4 con la deconvolución TruSight |
||
| Láser de onda continua (CW) para confocal | Láser VIS | 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm | |
| Láser NIR | 685 nm, 730 nm, 785 nm | ||
| Monitor de potencia del láser | Integrado | ||
| Imagen | Recuento de fotones de alto rango dinámico (1 G cps), 16 bits | ||
| M Especificaciones específicas del PE | |||
| FV5000MPE/FV5000MPE-RS | |||
| Detector sin escaneo (SilVIR-B y SilVIR-R) |
Detector | Detector SilVIR (SiPM refrigerado, tipo de banda ancha; SilVIR-B/tipo de desplazamiento al rojo; SilVIR-R) | |
| Número máximo de canales | Seis canales1 | ||
| Láser pulsado de infrarrojos | Láser sintonizable | Sistema de un láser, sistema de dos líneas de láser, sistema de dos láseres Longitud de onda de excitación: 690–1300 nm Alineación automática en cuatro ejes, expansor de haz automático |
|
| Láser de una sola longitud de onda con conexión de fibra | 920 nm, 1064 nm | ||
1 Pueden aplicarse restricciones de combinación. Póngase en contacto con su representante local de Evident para obtener más detalles.
2 Valor de diseño basado en el FWHM previsto de microesferas de 23 nm a 488 nm.
3 FWHM lateral medida de microesferas de 23 nm a 488 nm.
4 Ancho a media altura (FWHM) axial medido de microesferas de 100 nm a 488 nm.
Recursos
Notas de aplicación
Cómo hacerlo
Documentos técnicos
Información clave
Videos
Esferoide celular de Hela marcado con DAPI (cian, núcleos celulares) y AlexaFluor790 (magenta, Ki-67)
Células HeLa marcadas con MitoView 720
https://adobeassets.evidentscientific.com/content/dam/video/video/library/_7_1.mp4

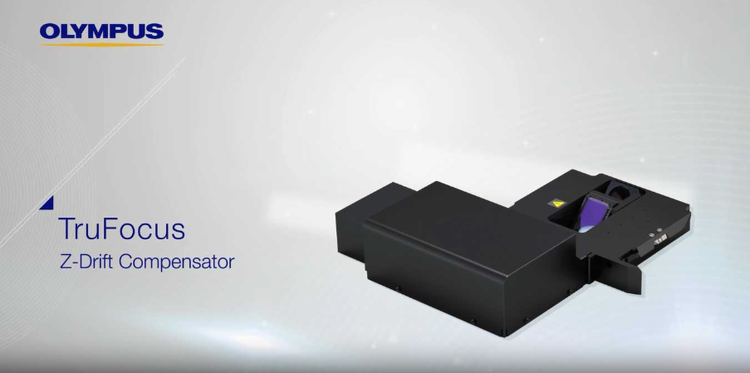

TruFocus: compensador de deriva Z
