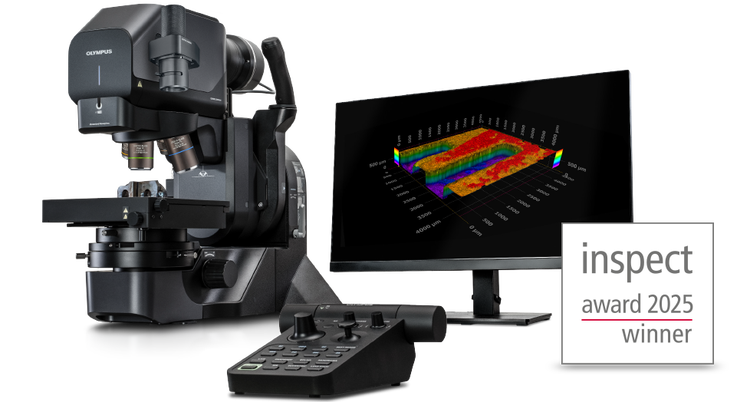

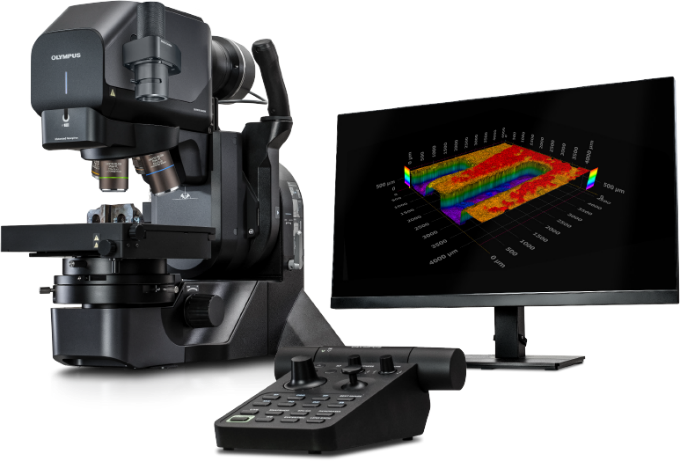

Microscopio digital DSX2000
El microscopio digital totalmente motorizado DSX2000 simplifica las tareas, aumenta la productividad y agiliza el trabajo de los investigadores y los profesionales de laboratorio de control de calidad con herramientas inteligentes, imágenes todo en uno y una interfaz personalizable. Permita a su equipo lograr resultados rápidos y precisos y capturar imágenes excepcionales con una resolución superior a 4K.
Microscopio digital DSX2000
Microscopio digital DSX2000
Precisión simplificada
Los microscopios de la serie galardonada DSX2000 simplifican las tareas, propulsan la productividad y agilizan el trabajo de los investigadores y los profesionales de laboratorios de control de calidad (QC). Gracias a herramientas inteligentes, un procesamiento todo en uno y una interfaz personalizable, el sistema DSX2000 se adapta a sus necesidades. Combinado con el software PRECiV™, el microscopio DSX2000 faculta a su equipo para obtener resultados rápidos, precisos y capturar imágenes excepcionales con una resolución superior a 4K. A través de la experiencia intuitiva y sin obstáculos que ofrece, los usuarios pueden usar el sistema con facilidad y confianza indistintamente del nivel de experiencia.
Elija su modelo
La serie de los microscopios digitales DSX2000 cuenta con opciones de cabezal de zoom —ya sea motorizado, universal o estándar—para que pueda personalizar el sistema según las necesidades precisas de su procesamiento de imágenes y la distribución de su trabajo. Indistintamente de si su equipo necesita una automatización completa, funcionalidades avanzadas o tan sólo las básicas, la serie DSX2000 está presente para ofrecerle dicha cobertura.

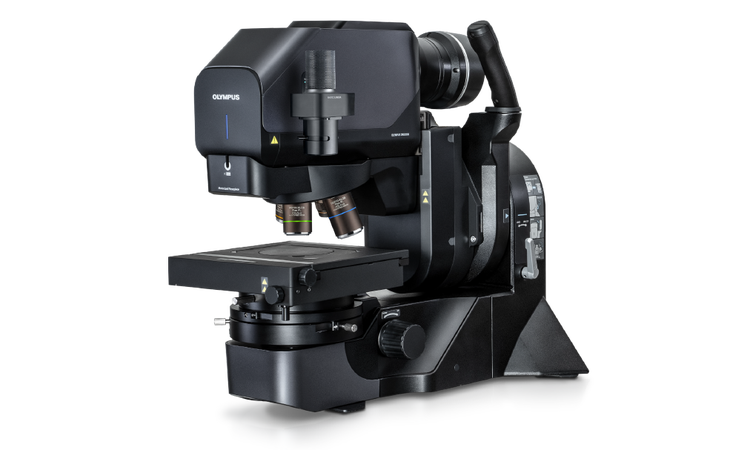

DSX2000 MZH completamente motorizado
La completa motorización simplifica las tareas y refuerza la productividad para que su equipo pueda desenvolverse con facilidad a través de los desafíos que se plantean. El cabezal de zoom motorizado, dotado de un portaobjetivos giratorio automático, admite hasta cuatro lentes de objetivo para posibilitar cambios de magnificación sin esfuerzo e inspecciones de nivel macro a micro sin problemas. Este modelo es ideal para llevar a cabo observaciones de alta resolución y para aplicaciones de inspección que requieren decisiones eficientes de aceptación/rechazo.

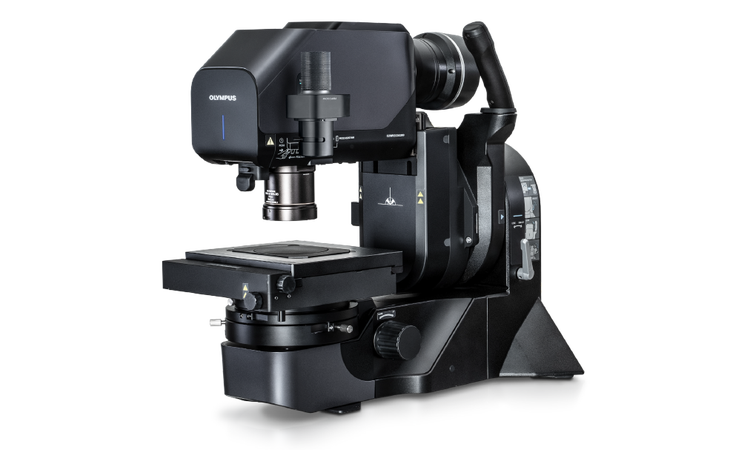

Versátil DSX2000 UZH/SZH todo en uno
Nuestros modelos de cabezal de zoom universal y estándar permiten ejecutar inspecciones de nivel macro a micro usando un solo sistema. El portaobjetivos deslizante admite hasta dos lentes de objetivo para aplicar los cambios de magnificación sin contratiempos. Estos modelos ofrecen la flexibilidad de usar una amplia diversidad de lentes de objetivo, como aquellos con la opción de distancia de trabajo superlarga, y de procesar su muestra en imágenes a partir de un gran número de ángulos.
Solución todo en uno
Operaciones simplificadas con una solución todo en uno
A través de resultados fiables y obtenidos fácilmente, los microscopios digitales de la serie DSX2000 conceden un tiempo valioso para centrarse en el trabajo prioritario. Obtenga resultados de inspección con tan sólo seguir una capacitación mínima, o encuentre las respuestas exactas a sus preguntas de investigación.

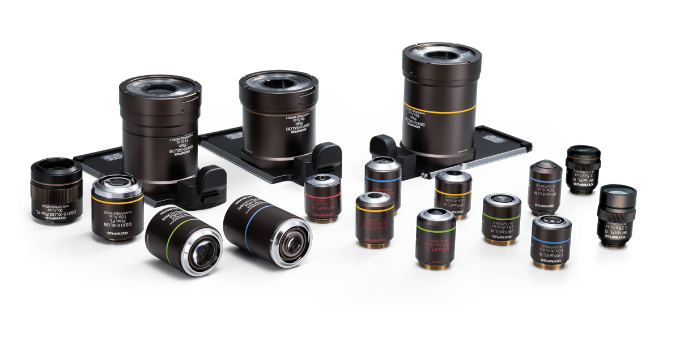

Vea la imagen completa
Los microscopios de la serie DSX2000 proporcionan un amplio rango de magnificación, de 21X a 7 300X, lo que posibilita la ejecución de inspecciones macro y micro a través de un solo sistema. También, podrá adaptar su procesamiento de imágenes a diferentes muestras y aplicaciones gracias a una gama de 20 lentes de objetivo, que brindan opciones de distancia de trabajo superlarga y de alta resolución.

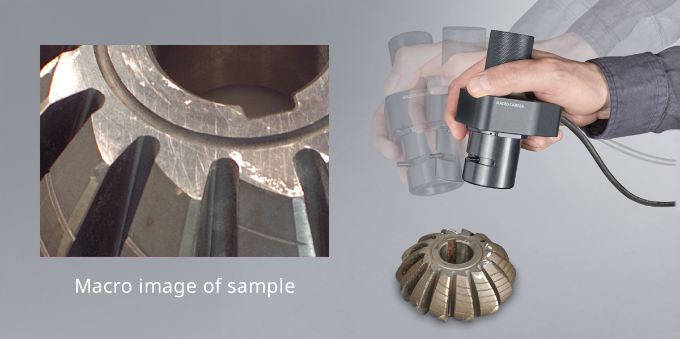

Procesamiento de imágenes de nivel macro rápido y flexible
Capture rápidamente imágenes generales de muestras con la cámara macro Este accesorio flexible puede ser desenganchado y sostenido con la mano para capturar imágenes de muestras grandes, cuyo posicionamiento en la platina es imposible. En el software, es fácil pasar a la vista de la cámara macro, lo que facilita la alternación entre digitalización de nivel micro y aquella de nivel macro. Genere informes con gran detalle y de forma más rápida gracias a las imágenes generales y magnificadas que requiera.
Cambie objetivos de forma rápida y fácil
Alterne los objetivos de forma rápida y fácil en cualquier modelo DSX2000. Las lentes fáciles de reemplazar y los parámetros ajustables, que conforman un sistema ergonómico, permiten desarrollar su trabajo de manera rápida y en total comodidad.

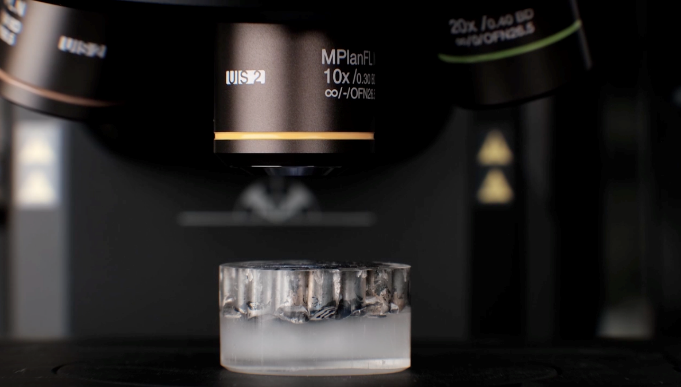

Cambio automatizado
En el caso de los sistemas con un cabezal de zoom motorizado, es posible controlar el portaobjetivos giratorio automático, ya sea desde la consola o desde su PC para hacer cambios en la magnificación sin esfuerzo.

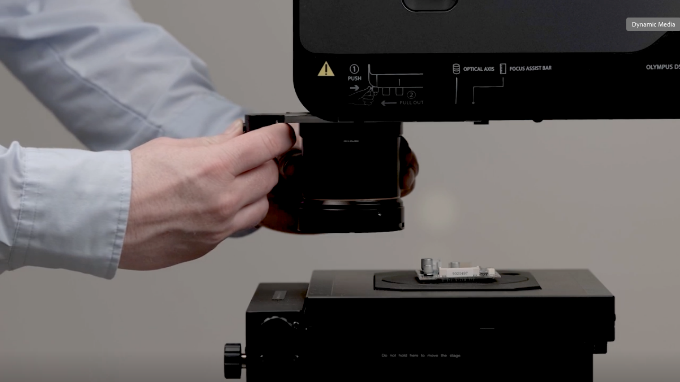

Cambio con un control deslizante
Los sistemas que se dotan de cabezales de zoom universal o estándar también ofrecen cambios a nivel de la magnificación sin complicaciones gracias al portaobjetivos deslizante, que admite la instalación de dos lentes de objetivo al mismo tiempo. Alterne la magnificación con tan sólo deslizar las lentes para un rápido procesamiento de imágenes de nivel macro a micro. Este sistema facilita el cambio de los tipos de lente y proporciona flexibilidad para varias necesidades de inspección.

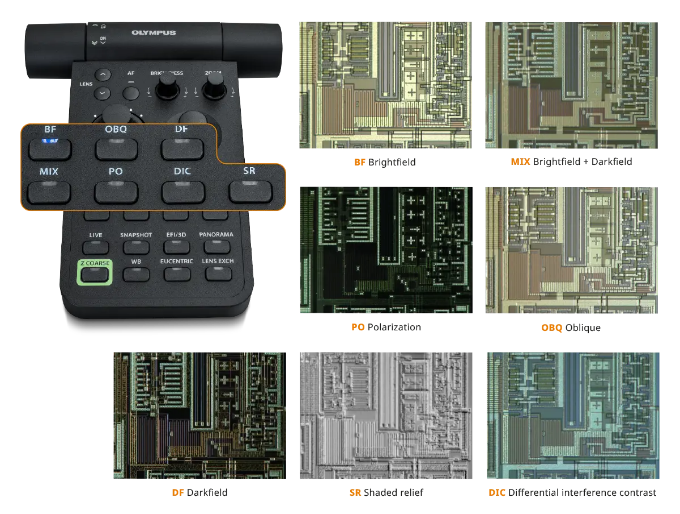

Lo que importa con tan solo un clic
El microscopio DSX2000 ofrece siete métodos de observación accesibles con tan solo un clic. Descubra condiciones de visualización idóneas al usar la observación de campo claro (BF), campo oscuro (DF), MIX (campo oscuro + campo claro), polarización (PO), contraste de interferencia diferencial* (DIC), o nuestro exclusivo método de relieve sombreado (SR).
*No se encuentra disponible con el modelo SZH.

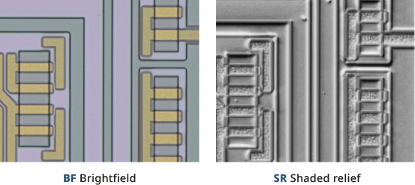

Descubra defectos instantáneamente
La observación de relieve [con] sombreado (Shaded relief) revela defectos ultrafinos en tiempo real sin retrasos en el postprocesamiento. Desplace su platina y escanee su muestra sin dificultad, aprovechando las imágenes instantáneas de relieve con sombreado para ejecutar sus inspecciones de forma rápida y completa.

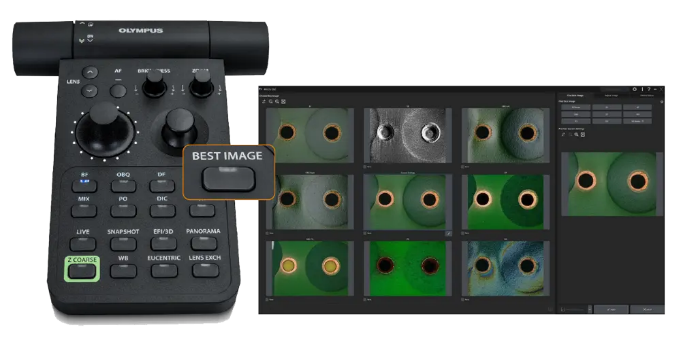

Encuentre la mejor imagen rápidamente
La función de mejor imagen (Best Image) identifica el modo de procesamiento de imágenes que es mejor para revelar lo que usted requiere en tan sólo un clic.
Izq.: Producto moldeado de plástico capturado usando luz transmitida con el filtro de placa de polarización SZX2-CPO.
Dcha.: Fibras capturadas usando luz transmitida con el filtro de campo oscuro SZX2-CDF.
Iluminación a medida de su muestra
Observe detalles internos en muestras transparentes, semitransparentes o finas gracias a una variedad de opciones de luz transmitida y contraste. Simplemente seleccione el cargador según el tipo y la finalidad de su muestra.

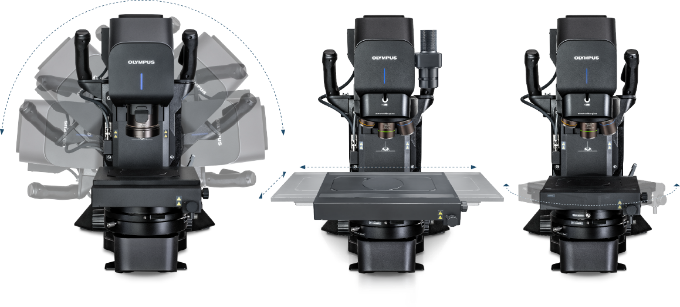

Posicionamiento de muestra adaptable
La platina extendida (hasta 200 × 100 mm) alberga múltiples o grandes muestras, mientras que el estativo inclinable y la platina rotativa permiten ubicar su muestra en las condiciones de mejor observación.
Software inteligente
La potencia para un trabajo más inteligente
Combine el microscopio DSX2000 con el software de análisis de imágenes PRECiV para maximizar la eficiencia. Los flujos de trabajo personalizados y las capacidades de IA que presentan los microscopios digitales DSX2000 brindan la potencia para efectuar un trabajo más inteligente y desatar maneras más eficaces de llevar a cabo inspecciones de rutina o análisis complejos.
Personalice flujos de trabajo para operaciones más rápidas
El modo EZ (o modo fácil) simplifica la interfaz al proyectar sólo las funciones esenciales. Los flujos de trabajo personalizados limitan los botones disponibles permitiendo uniformidad y facilidad de uso, a la vez que se reduce el potencial de errores.
1. Defina su flujo de trabajo

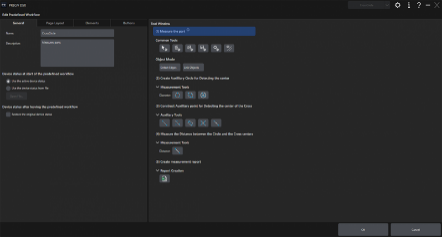

2. Ordene los íconos

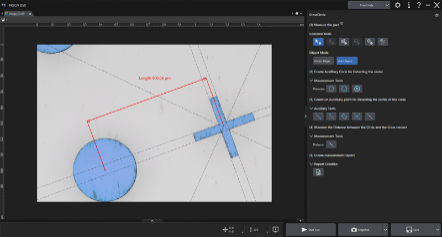

3. Active el flujo de trabajo
Desate la eficiencia con la IA
El software de análisis de imágenes PRECiV™ equipa los microscopios industriales DSX2000 con nuestra exclusiva IA en directo (Live AI). Esta potente herramienta pone en manifiesto detalles ocultos y funciones clave en las imágenes en directo sin necesidad de aplicar otro procesamiento. La toma de decisiones asistida por IA libera a sus expertos de efectuar una doble verificación de las imágenes.

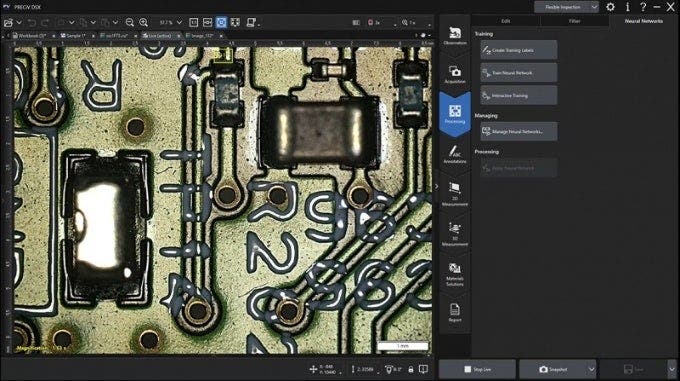

1. Imagen en directo

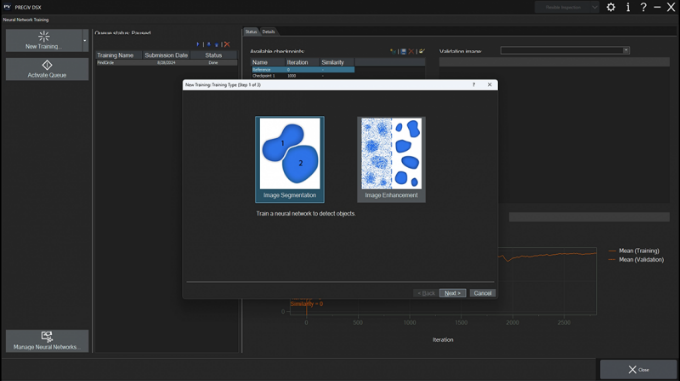

2. Forme la red neuronal (5 minutos)
3. Aplique la red neuronal a la imagen en directo
Mejora de imagen automatizada
Se eliminan rayaduras o elementos sin importancia que podrían obstaculizar la información clave o pueden generar confusión al momento de ser calculados por la IA.
Microestructuras de acero
Mejora del contraste en directo con los límites de grano resaltados
Discriminación de objeto automática
La segmentación de imagen permite que la IA, dotada de una formación mínima, identifique y cuente los diferentes tipos de objetos en su muestra.

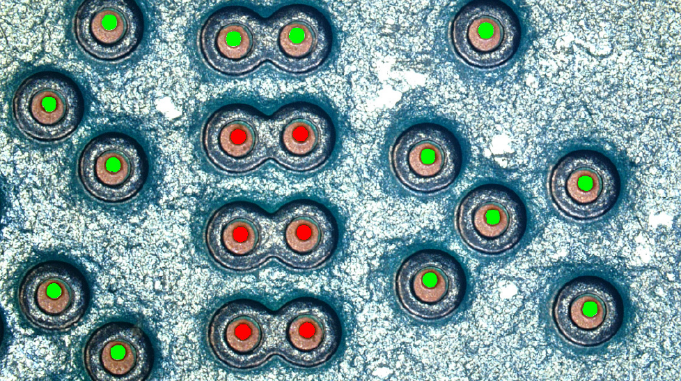

Taladros de pasada en placa de circuito impreso
Detección en directo de los taladros de pasada llenos y de aquellos vacíos
Tareas simplificadas con un software unificado
El software PRECiV™ funciona de la misma manera en todos nuestros microscopios industriales, con el fin de crear un entorno analítico cohesivo tanto en los microscopios digitales (serie DSX) como en los convencionales (series BX™ y SZX™). Acceda a herramientas que le permitirán ejecutar mediciones 2D/3D, potenciar su imagen, grabar instrucciones macro, llevar a cabo análisis con ayuda de la inteligencia artificial y mucho más.

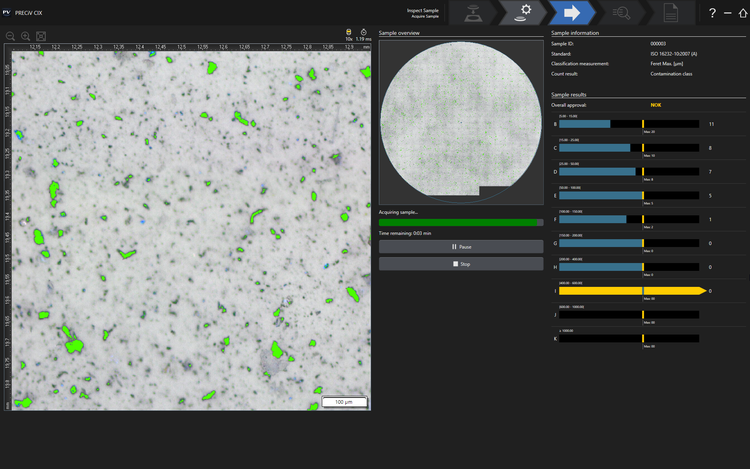

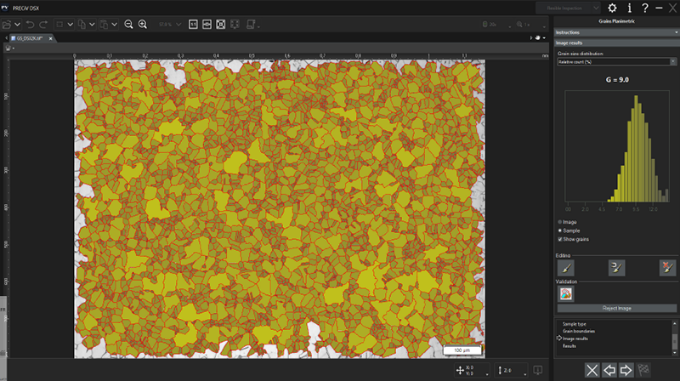

Mediciones de conformidad normativa al alcance de unos clics
Simplifique el análisis de materiales a través de flujos de trabajo automatizados de conformidad normativa. Elija entre opciones para medir tamaño de grano, analizar fundiciones, fases e inclusiones no metálicas, y más.

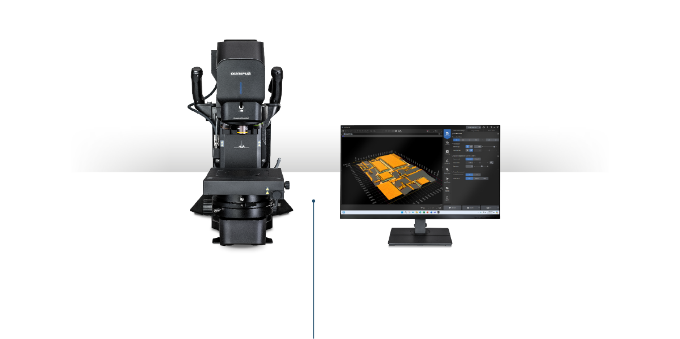

Perfecta integración de red
Conecte fácilmente el microscopio DSX2000 a su red de empresa para cumplir con las normas de tecnología de información (TI) y compartir sus imágenes con rapidez.

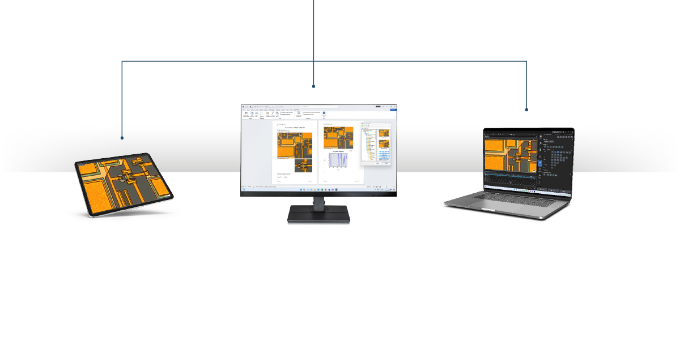

Procesamiento maximizado
Analice imágenes en cualquier PC equipado con el software PRECiV. De esta forma, su microscopio DSX2000 quedará liberado de la adquisición de imágenes, incrementando la eficiencia de la distribución del trabajo.
Genere informes normativos cómodamente
Use el programa complementario Microsoft 365 para diseñar sus propios informes usando Microsoft Word, Excel o PowerPoint.
Procesamiento preciso de imágenes
Seguridad al ver y medir sus imágenes
Confíe en sus resultados sabiendo que el microscopio digital DSX2000 produce imágenes excepcionales y mediciones precisas que cumplen con las exigencias rigurosas y exactas del control de calidad, el análisis de errores y la I+D.

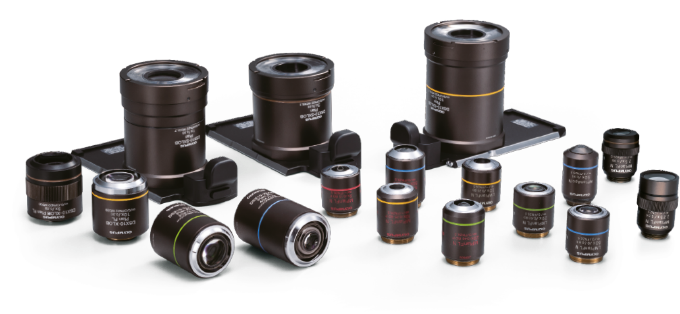

Óptica flexible
Fundamentada en más de cien años de innovación, Evident posee un rico legado de experiencia en óptica de precisión. Nuestra amplia línea de objetivos especializados proporciona una amplia escala de magnificación (de 21X a 7.300X) y distancia de trabajo requerida en las inspecciones, como al investigar causas o fallas, o al ejecutar el control de calidad de rutina.

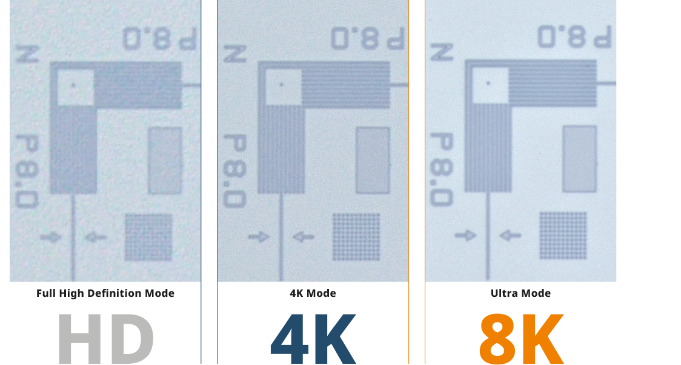

Procesamiento de alta resolución superior a 4K
El microscopio DSX2000 refuerza sus inspecciones con imágenes de calidad que superan la resolución* 4K estándar, además de brindar una claridad y cobertura de muestras mejoradas, sin importar su longitud, espesor fino o grueso, rugosidad, reflexión o transparencia. Conjugue el sistema, por ejemplo, con un monitor 4K de 32 pulgadas para potenciar aún más los detalles al momento de la observación y el análisis.
* La resolución superior a 4K no se encuentra disponible en el modelo SZH.

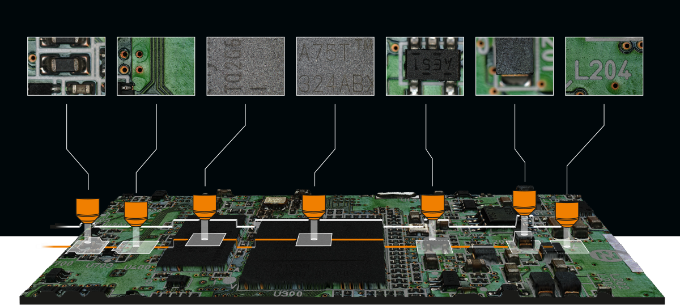

Autoenfoque continuo
La lente de objetivo se mueve automáticamente hacia arriba y abajo para adaptarse a la irregularidad de la muestra; esto conlleva a una imagen en directo que se halla siempre enfocada incluso cuando la ubicación de la observación cambia. Al eliminar la necesidad de ajustar el enfoque manualmente, el microscopio DSX2000 permite a su laboratorio mejorar la eficiencia del análisis y la inspección.

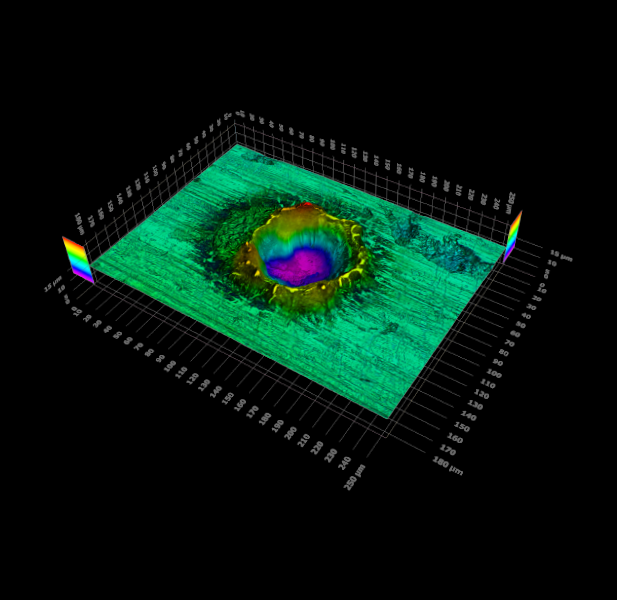

Mediciones 3D avanzadas
Obtenga una idea detallada de la altura superficial y de otras características gracias al análisis de precisión 3D dedicado a las inspecciones complejas.
Tamaño de imagen ilimitado
La perfecta composición mosaico crea grandes imágenes de nivel macro, lo que permite el análisis de muestras grandes en menos tiempo. Cree macroimágenes tan grandes como las desee, los únicos límites podrían encontrarse en el espacio de su disco duro y en el rango de desplazamiento de la platina.

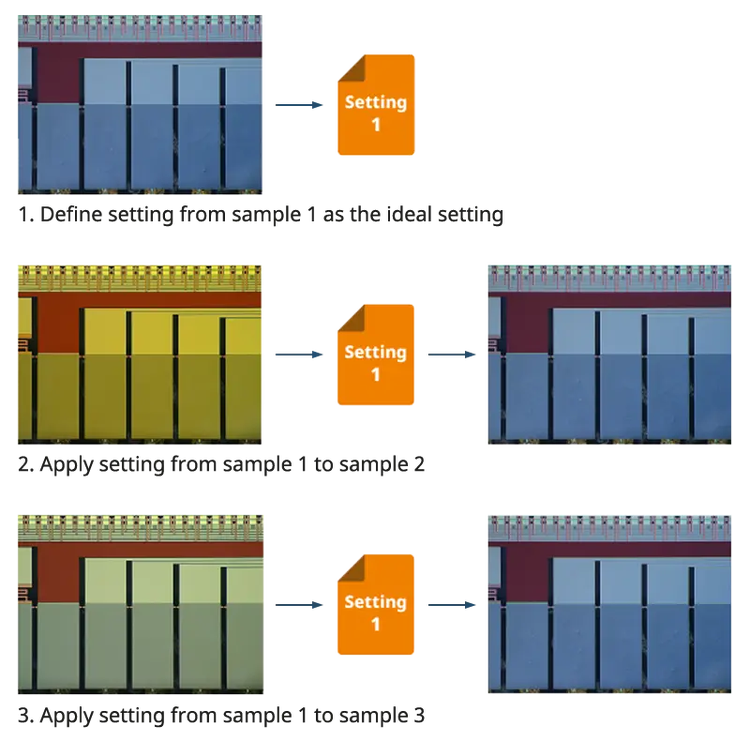

Guarde y consulte los parámetros de observación
Las imágenes capturadas registran automáticamente sus ajustes. Reutilice las condiciones con un clic para mantener la coherencia y la repetibilidad.

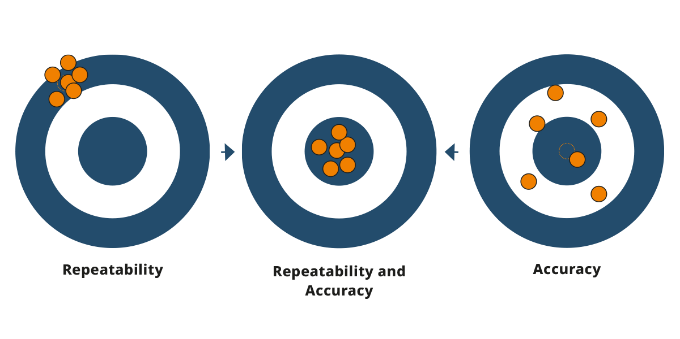

Exactitud y repetibilidad garantizadas*
La óptica telecéntrica y la calibración con registro de tiempo y trazabilidad proporcionadas por los técnicos de Evident aseguran mediciones precisas y el cumplimiento de los estándares metrológicos. Los planes de servicio y de calibración in situ de nivel profesional permiten que su microscopio DSX2000 mantenga la conformidad normativa a través de costo(e)s previsibles, especialmente con los planes plurianuales, ofrecidos al mejor precio al momento de comprar un nuevo sistema.
*La precisión y repetibilidad garantizadas se aplican sólo si el instrumento ha sido calibrado de acuerdo con las especificaciones del fabricante y se han respetado las normas técnicas. La calibración debe llevarse a cabo por un técnico o un especialista autorizado de Evident.
Especificaciones
Especificaciones DSX2000
| Cabezal de zoom | Estándar (DSX20-SZH) | Universal (DSX20-UZH) | Motorizado (DSX20-MZH) | |||||
| Sistema óptico | Sistema óptico | Sistema óptico telecéntrico | Sistema óptico telecéntrico | Sistema óptico telecéntrico | ||||
| Ratio de zoom óptico | De 1X a 10X | De 1X a 10X | De 1X a 10X | |||||
| Método de magnificación de aumento (zoom) óptico | Motorizado | Motorizado | Motorizado | |||||
| Calibración | Automático | Automático | Automático | |||||
| Portaobjetivos | Portaobjetivos deslizante manual | Portaobjetivos deslizante manual | Portaobjetivos giratorio motorizado | |||||
| Número de objetivos que pueden ser fijados | Hasta dos objetivos | Hasta dos objetivos | Hasta cuatro objetivos | |||||
|
Exactitud y (plano X-Y) |
Exactitud *1 | ±3 % | ±3 % | ±3 % | ||||
| Repetibilidad 3 σn-1 | 2 % | 2 % | 2 % | |||||
| Repetibilidad (eje Z) *2 | Repetibilidad 3 σn-1 | 1 μm | 1 μm | 1 μm | ||||
| Cámara | Sensor de imágenes | Sensor de imágenes de colores de 1,1 pulg, 12,37 megapíxeles, obturador global | Sensor de imágenes de colores de 1,1 pulg, 12,37 megapíxeles, obturador global | Sensor de imágenes de colores de 1,1 pulg, 12,37 megapíxeles, obturador global | ||||
| Refrigeración | Refrigeración/enfriamiento por efecto Peltier | Refrigeración/enfriamiento por efecto Peltier | Refrigeración/enfriamiento por efecto Peltier | |||||
| Frecuencia de refresco | 60 fps (máximo) | 60 fps (máximo) | 60 fps (máximo) | |||||
| Ultra (modo de desplazamiento de píxel) | No disponible |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
|||||
| Superalta (modo 3CMOS) | No disponible |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Superalta |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Modo 4K | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | |||||
| Alta |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Alta (agrupamiento 2 × 2) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Modo Full HD (alta definición) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | |||||
| Iluminación | Fuente de luz en color | LED | LED | LED | ||||
| Vida útil | 60 000 h (valor de diseño) | 60 000 h (valor de diseño) | 60 000 h (valor de diseño) | |||||
| Observación | BF (campo claro) | Disponible | Disponible | Disponible | ||||
| OBQ (iluminación oblicua) | Disponible | Disponible | Disponible | |||||
| DF (campo oscuro) |
Disponible Anillo LED con cuatro divisiones |
Disponible Anillo LED con cuatro divisiones |
Disponible Anillo LED con cuatro divisiones |
|||||
| MIX (campo claro + campo oscuro) |
Disponible Observación simultánea de campo claro (BF) más campo oscuro (DF) |
Disponible Observación simultánea de campo claro (BF) más campo oscuro (DF) |
Disponible Observación simultánea de campo claro (BF) más campo oscuro (DF) |
|||||
| PO (polarización) | Disponible | Disponible | Disponible | |||||
| DIC (contraste de interferencia diferencial) | No disponible | Disponible | Disponible | |||||
| SR (relieve [con] sombreado) | Disponible | Disponible | Disponible | |||||
| Apertura mecánica dedicada a los parámetros de contraste | Disponible | Disponible | Disponible | |||||
| Apertura mecánica dedicada a la profundidad de enfoque | No disponible | Disponible | Disponible | |||||
| Enfoque | Enfoque | Motorizado | Motorizado | Motorizado | ||||
| Desplazamiento/carrera | 101 mm (motorizado) | 101 mm (motorizado) | 75 mm (motorizado) | |||||
| *1 Calibración llevada a cabo por un técnico de Evident o un proveedor de servicio técnico autorizado. Para garantizar la precisión de la coordenada XY, se requiere la calibración con el estándar de referencia DSX-CALS-HR. | ||||||||
| *2 Cuando se usa con un objetivo de magnificación 20X o superior. | ||||||||
| Lente de objetivo | DSX10-SXLOB | DSX10-XLOB | UIS2 | |||||
| Lente de objetivo | Altura máxima de muestra | DSX20-UZH, DSX20-SZH | 50 mm | 115 mm | 145 mm | |||
| DSX20-MZH | 71 mm | 101 mm | ||||||
|
Altura máxima de muestra (observación de ángulo libre) |
50 mm | 50 mm | 50 mm | |||||
| Distancia parfocal | 140 mm | 75 mm | 45 mm | |||||
| Magnificación total *3 | De 20,9X a 1461X | De 43.8X a 5845X | De 26.1X a 7307X | |||||
| Campo visual (FOV) |
18182 × 13317 μm – 260 × 190 μm |
8658 × 6341 μm - 65 × 48 μm | 14546 × 10654 μm - 52 × 38 μm | |||||
| *3 En un monitor 4K de 37 pulgadas; configuración de escala: 175 %, modo antivibración: desactivado; ajuste al modo ventana. | ||||||||
| Platina | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | ||||
| Platina | Platina XY: motorizada/manual | Motorizado | Motorizado | Motorizado | Manual | |||
| Desplazamiento/carrera XY | 100 mm |
Modo prioritario de desplazamiento/ carrera: 100 mm × 100 mm Modo prioritario de rotación: 50 mm× 50 mm |
200 × 100 mm | 100 mm | ||||
| Luz transmitida | Integrada (modos opcionales PO, DF, BF y OBQ) | No disponible | No disponible | No disponible | ||||
| Ángulo de rotación | No disponible |
Disponible Modo prioritario de desplazamiento/ carrera: ±20° Modo prioritario de rotación: ±90° |
No disponible | No disponible | ||||
| Ángulo de rotación de visualización | No disponible | Interfaz de usuario | No disponible | No disponible | ||||
| Capacidad para carga máxima | 5 kg (11 lb) | 5 kg (11 lb) | 5 kg (11 lb) | 1 kg | ||||
| Estativo | DSX20-UF | DSX20-TF | ||||||
| Estativo | Desplazamiento en el eje Z | 50 mm (manual) | 50 mm (manual) | |||||
| Observación inclinada | No disponible | Disponible: ±90° | ||||||
| Visualización en ángulo de inclinación | No disponible | Interfaz de usuario | ||||||
| Método con ángulo de inclinación | No disponible | Manual, fijo/empuñadura de bloqueo | ||||||
| Cámara macro | ||||||||
| Cámara macro | Sensor de imágenes | Sensor de imágenes CMOS de colores de 1/2,5 pulg.; obturador (persiana) enrollable | ||||||
| Tamaño de imagen | Pantalla de relación 1:1, 1944 × 1944 Pantalla de relación 4:3, 1944 × 1458 Pantalla Full HD (alta definición), 1920 ×1458 |
|||||||
| Tamaño del campo visual (horizontal) | De 81 mm a ∞ | |||||||
| Pantalla | ||||||||
| Pantalla | Tamaño de la pantalla | 27 pulg. / 32 pulg. | ||||||
| Resolución |
Full HD (alta definición): de 1920 × 1080 4K: 3840 × 2160 |
|||||||
| Sistema general | Sistema de estativo vertical | Sistema de estativo con ángulo de inclinación | ||||||
| Sistema general | Peso (estativo, cabezal, platina motorizada, pantalla y consola) | 54,7 kg (120 lb) | 51,7 kg (113 lb) | |||||
| Consumo de energía | 100–120 V/220–240 V, 1,1/0,54 A, 50 Hz/60 Hz | 100–120 V/220–240 V, 1,1/0,54 A, 50 Hz/60 Hz | ||||||
| Software | ||||||||
| PRECiV DSX | Comprende las siguientes funciones: control de dispositivo; grabación de video; procesamiento de imágenes en intervalo; amplia adquisición panorámica; procesamiento de imágenes de enfoque extendido; adquisición de imagen 3D; adquisición por apilamiento en Z; navegación por lista de posición; función de la mejor imagen; medidas 2D extendidas; medidas 3D; herramientas para generar informes; procesamiento de la red neuronal y la grabadora de macros. | |||||||
| Sistema operativo | Windows 11 de 64 bits | |||||||
| Conectividad de red | Es compatible con los programas antivirus más reconocidos y populares; admite las actualizaciones de Windows security; las imágenes pueden ser guardadas directamente en un OneDrive. | |||||||
| Aplicación de generación de informes | Microsoft 365, Office 2021, Office 2024 | |||||||
| Opciones de software | Recuento y medición; formación de red neuronal; solución para materiales (tamaño de grano, fundición de hierro, análisis de fase, porosidad, distribución del tamaño de las partículas; inclusiones no metálicas; espesor de capa; espesor de revestimiento, y secuencia de medición. | |||||||
| Personalización |
Comprende: la interfaz de usuario personalizada para la creación de un flujo de trabajo predefinido. Es opcional: la navegación a través de obleas (placas); análisis automatizados en muestras específicas. |
|||||||
Lentes de objetivo dedicadas a los microscopios DSX2000
| Modelo de lente de objetivo | Magnificación en pantalla | Distancia de trabajo (mm) | A. N. | Campo visual *1 (μm) | |
|
Lentes de objetivo con distancia de trabajo superlarga Proporciona una larga distancia de trabajo entre la lente y la muestra. |
DSX10-SXLOB1X *2
|
De 20,9 a 146,1X | 51,7 | 0.03 | 18182 × 13317 μm - 2597 × 1902 μm |
|
DSX10-SXLOB3X *2
|
De 43,8 a 438,4X | 66,1 | 0.09 | 8658 × 6341 μm - 866 × 634 μm | |
|
DSX10-SXLOB10X *2
|
De 146,1 a 1 461X | 41,1 | 0.20 | 2597 × 1902 μm - 260 × 190 μm | |
|
Lentes de objetivo con distancia de trabajo larga y alta resolución Proporciona alta resolución y una larga distancia de trabajo. |
DSX10-XLOB3X *2
|
De 43,8 a 438,4X | 30,0 | 0.09 | 8658 × 6341 μm - 866 × 634 μm |
|
DSX10-XLOB10X
|
De 146,1 a 1 461X | 30,0 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
DSX10-XLOB20X
|
De 292,3 a 2 923X | 20,0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
DSX10-XLOB40X
|
De 584,5 a 5 845X | 4,5 | 0.80 | 649 × 476 μm - 65 × 48 μm | |
|
Lentes de objetivo con una A. N. y capacidad elevadas Proporciona alto rendimiento a escala nanométrica. |
MPLFLN1.25X *4
|
De 26,1 a 182,7X | 3,5 | 0.04 | 14546 × 10654 μm - 2078 × 1522 μm |
|
MPLFLN2.5X *4
|
De 39,1 a 365,3X | 10,7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN2.5XBD *5
|
De 39,1 a 365,3X | 8,7 | 0.08 | 9697 × 7102 μm - 1039 × 761 μm | |
|
MPLFLN5XBD
|
De 73,1 a 730,7X | 12,0 | 0.15 | 5195 × 3805 μm - 519 × 380 μm | |
|
MPLFLN10XBD
|
De 146,1 a 1 461X | 6,5 | 0.30 | 2597 × 1902 μm - 260 × 190 μm | |
|
MPLFLN20XBD
|
De 292,3 a 2 923X | 3,0 | 0.45 | 1299 × 951 μm - 130 × 95 μm | |
|
MPLFLN50XBD
|
De 730,7 a 7 307X | 1,0 | 0.80 | 519 × 380 μm - 52 × 38 μm | |
|
MPLAPON50X *3
|
De 730,7 a 7 307X | 0,35 | 0.95 | 519 × 380 μm - 52 × 38 μm | |
|
LMPLFLN10XBD
|
De 146,1 a 1 461X | 10,0 | 0,25 | 2597 × 1902 μm - 260 × 190 μm | |
|
LMPLFLN20XBD
|
De 292,3 a 2 923X | 12,0 | 0.40 | 1299 × 951 μm - 130 × 95 μm | |
|
LMPLFLN50XBD
|
De 730,7 a 7 307X | 10,6 | 0.50 | 519 × 380 μm - 52 × 38 μm | |
|
MXPLFLN20XBD
|
De 292,3 a 2 923X | 3,0 | 0.55 | 1299 × 951 μm - 130 × 95 μm | |
|
MXPLFLN50XBD
|
De 730,7 a 7 307X | 3,0 | 0.80 | 519 × 380 μm - 52 × 38 μm |
*1 La magnificación y el campo visual se basan en un monitor 4K de 37 pulgadas con: configuración de escala al 175 %; modo antivibración desactivado; ajuste al modo de ventana, y r elación de aspecto de la imagen de 4:3.
*2 Los objetivos DSX10-SXLOB1X, 3X, 10X y DSX10-XLOB3X no son compatibles con la observación de polarización (PO).
*3 El objetivo MPLAPON50X no respalda las observaciones de campo oscuro (DF), MIX (métodos combinados) ni de relieve sombreado (SR).
*4 El objetivo MPLFLN1.25X y 2.5X no respalda las observaciones de campo oscuro (DF), MIX (métodos combinados), polarización (PO), contraste de interferencia diferencial (DIC), ni de relieve sombreado (SR).
*5 El objetivo MPLFLN2.5XBD no respalda las observaciones de polarización (PO) ni contraste de interferencia diferencial (DIC).
