Análisis de procesamiento de imágenes avanzado PRECiV
El software PRECiV™, fácil de usar, le permite controlar su microscopio para que pueda realizar mediciones repetitivas en 2D durante las operaciones de producción, control de calidad e inspección.
PRECiV

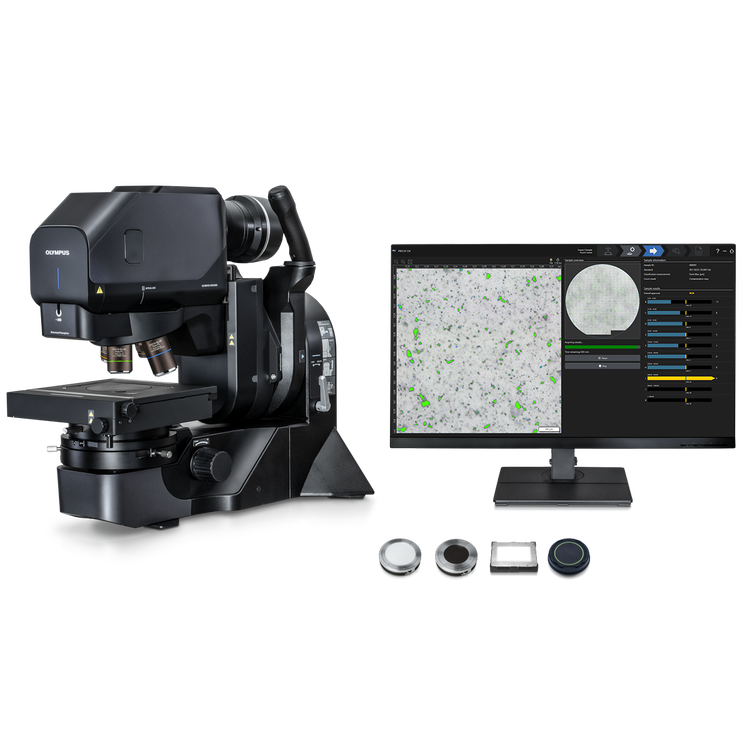

Plataforma microscópica de procesamiento de imágenes PRECiV™
Inspeccionar. Medir. Analizar.
Ejecute con facilidad mediciones 2D/3D repetitivas y análisis avanzados de imágenes durante las operaciones de producción, aseguramiento/control de calidad e inspección.
- Interfaz unificada con flujos de trabajo rápidos y eficientes que permite ampliar la capacidad de su microscopio.
- Control fluido a nivel de nuestros microscopios convencionales y digitales, cámaras y accesorios.
- Obtención de resultados que cumplen con la más reciente normativa industrial.
- Análisis sencillo de imágenes complejas usando la tecnología de IA.
- Capacidades adicionales que puede integrar en su microscopio a través de las soluciones para materiales y otros accesorios.
- Compatibilidad completa de red para reforzar la eficiencia.
Paquetes PRECiV
El software PRECiV le permite ejecutar mediciones precisas y repetitivas de forma eficaz o llevar a cabo análisis de imágenes complejos y reproducibles durante su proceso de fabricación, desde la I+D hasta la inspección final. Benefíciese de las potentes funciones del software para la inspección óptica automatizada y la medición 3D avanzada. También hay disponibles soluciones personalizadas para expandir las funciones del software PRECiV a fin de satisfacer sus necesidades especiales.
El software PRECiV es extensible y ofrece paquetes especiales para microscopios convencionales y digitales.
Los distintos departamentos de su empresa pueden adquirir una licencia para el nivel de software que requieran.
| Para microscopios convencionales | Para microscopios digitales | Versión de escritorio (Desktop) | ||
|
|
|
|
|
|
|
|
|
|
|
PRECiV Capture es nuestro paquete básico (Entry) para los clientes que desean adquirir imágenes digitales y ejecutar mediciones básicas 2D, lo cual conllevará a transformar sus microscopios existentes en estaciones de trabajo digitales destinadas a aplicaciones como la inspección de mercancías de entrada. |
Siendo idóneo para los clientes de los laboratorios de aseguramiento/control de calidad y las salas de inspección que se concentran en las imágenes, el paquete PRECiV Core equilibra el costo(e) y las funciones, añadiendo imágenes de enfoque extendido y capacidades de exportación de mediciones para obtener un excelente valor. |
PRECiV Pro presenta el conjunto completo de características y funciones, convirtiendo este paquete en la versión más potente y versátil del software. El módulo de software Pro posee las herramientas necesarias para los clientes de control/aseguramiento de calidad, análisis de defectos y para cualquier persona que tenga que producir mediciones e informes analíticos a fin de validar una muestra o un lote de producción. |
El módulo de software PRECiV DSX permite controlar nuestros microscopios digitales de la serie DSX, así como sus accesorios. Saque el máximo provecho del sistema motorizado DSX a través de la función de mejor imagen (Best Image), la iluminación de relieve con sombreado (Shaded Relief), el modo de alto rango dinámico en directo (Live HDR), y más. |
Use el software PRECiV en cualquier zona de su laboratorio de microscopía sin la cámara ni los controles de captura de imágenes. La versión de escritorio PRECiV Desktop puede ser instalada en todos los PC que están conectados a la red. Esto permite procesar sus datos a la vez que libera la estación de trabajo dedicada a la adquisición de imágenes para otros usuarios. |
Software intuitivo que aumenta el potencial de su microscopio

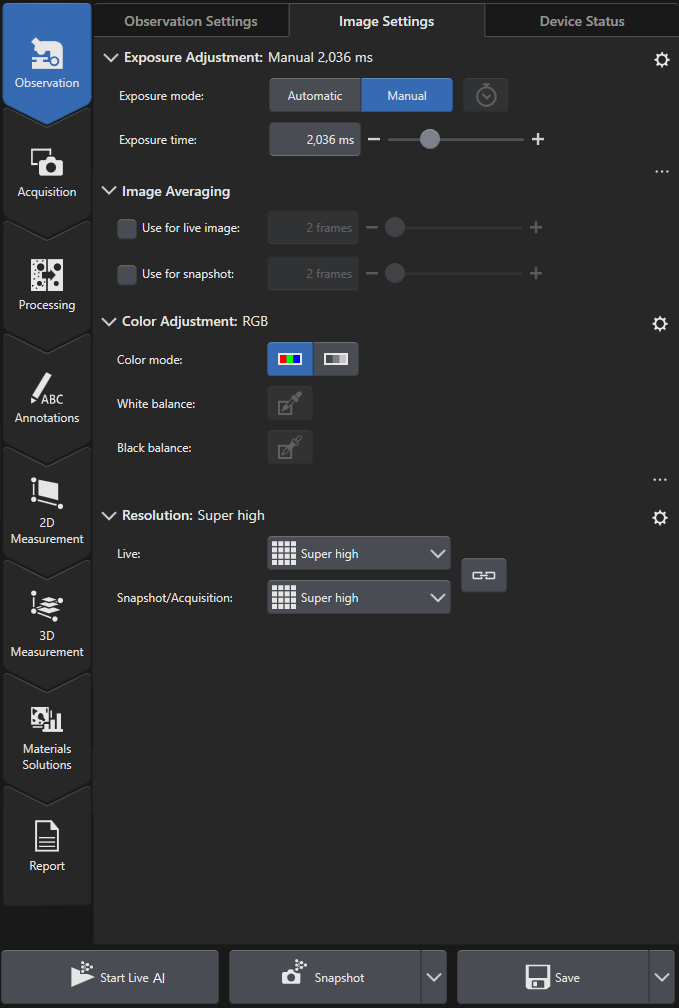

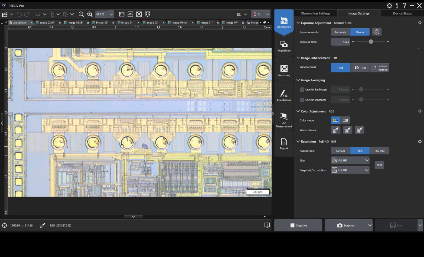

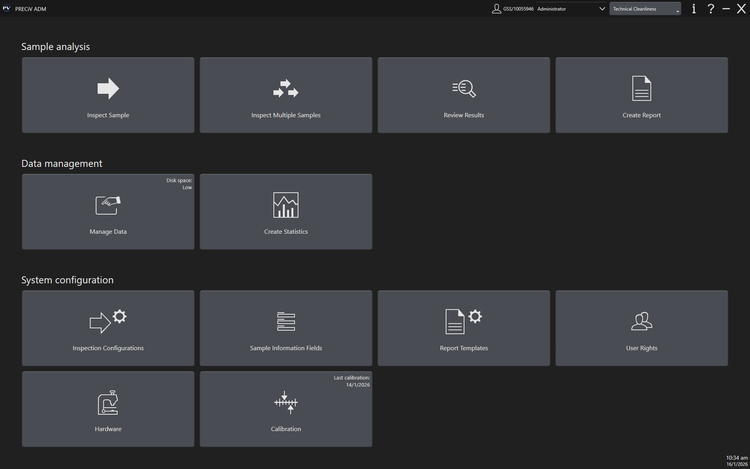

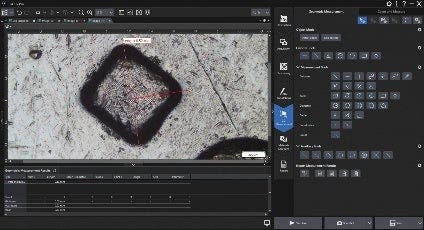

La interfaz del software PRECiV le otorga una distribución simple del trabajo a la vez que se mantiene lista para alternar a una funcionalidad completa. Haga fácilmente su elección a partir de la inspección predefinida en el modo EZ (modo fácil) para los usuarios principiantes y en el modo de inspección flexible para los usuarios experimentados. Visualice la interfaz a través de una pantalla de ultra alta definición (UHD) para una inmersión mucho más profunda en el mundo microscópico. La conexión del software a su red permite que su equipo intercambie información y datos de forma inmediata.
Interfaz intuitiva y colaborativa
Acceda fácilmente a las funciones del software (p. ej., observación, adquisición, medición y análisis) a través de botones grandes y claramente denominados. Capture con rapidez imágenes de alta calidad, ejecute mediciones 2D precisas, y analice imágenes fijas y en vivo.
Capacitación mínima
En el caso de usuarios principiantes, los ajustes avanzados pueden ocultarse a fin de mantener la interfaz despejada. Sin embargo, los usuarios experimentados pueden pulsar el botón «Más» para acceder a todas las características y funciones. Es posible personalizar la pantalla de inicio, lo que facilita el acceso a las funciones que usted usa con más frecuencia.
Distribución del trabajo guiada
Las soluciones para materiales del software PRECiV otorgan flujos de trabajo específicos para que los usuarios puedan llevar a cabo mediciones en conformidad con las normas internacionales y exportar directamente informes estandarizados y personalizables.
Paquetes compatibles
PRECiV Capture, PRECiV Core, PRECiV Pro, PRECIV DSX y PRECIV Desktop

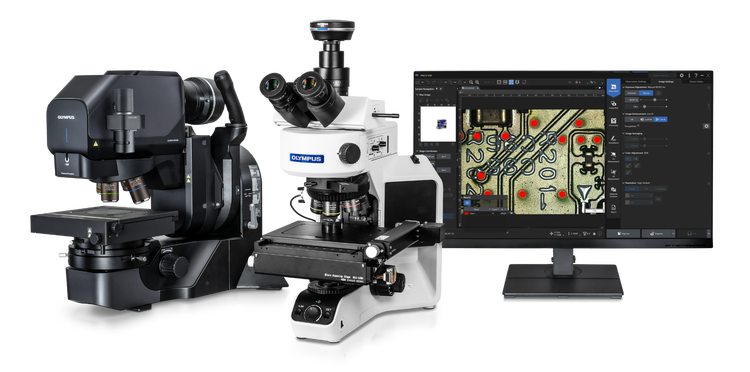

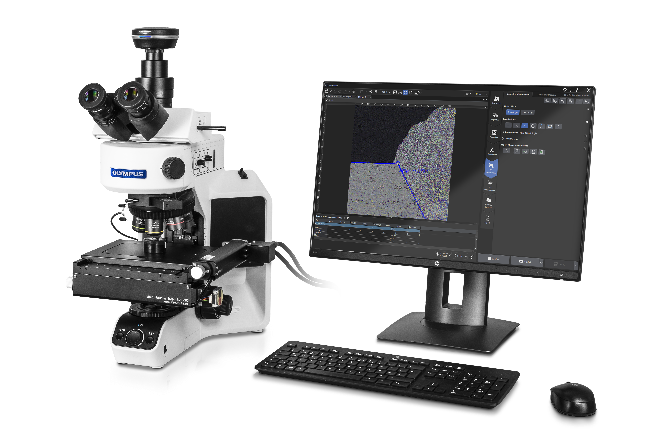

Software versátil para controlar su microscopio y analizar imágenes
El software PRECiV es una solución completa dedicada al procesamiento de imágenes y medición para su laboratorio de microscopía. En lugar de ir alternando entre un software para controlar su microscopio o sus componentes motorizados y otro para el análisis de imágenes, PRECiV le permite ejecutar fácilmente ambas cosas desde un mismo software. El software PRECiV puede controlar todos nuestros microscopios industriales convencionales y digitales, sus funciones codificadas, nuestros portaobjetivos motorizados y nuestras cámaras microscópicas digitales a través de la misma interfaz.

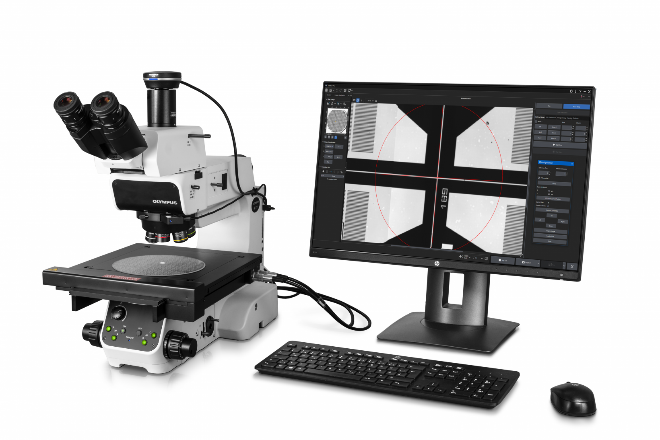

Microscopios convencionales
Los módulos de software PRECiV Capture, Core y Pro funcionan a la perfección con nuestros sistemas microscópicos manuales y semiautomáticos, además de nuestras cámaras microscópicas y accesorios, que posibilitan condiciones diversas para el procesamiento de imágenes, como el campo claro, campo oscuro, polarización y antihalo.

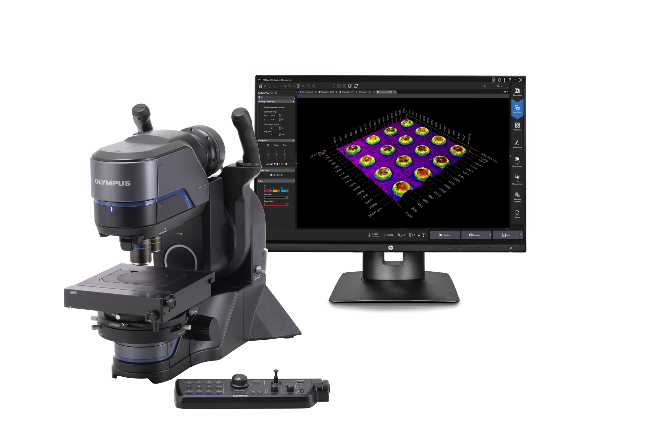

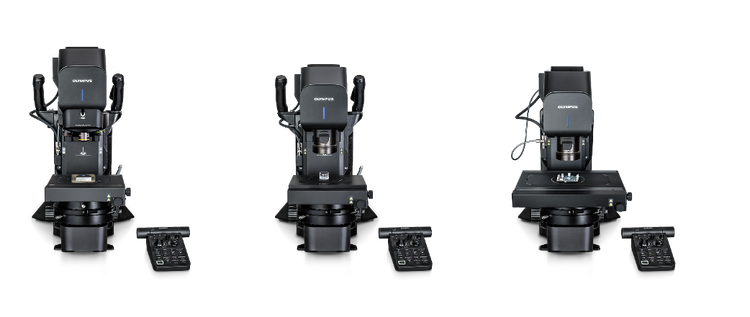

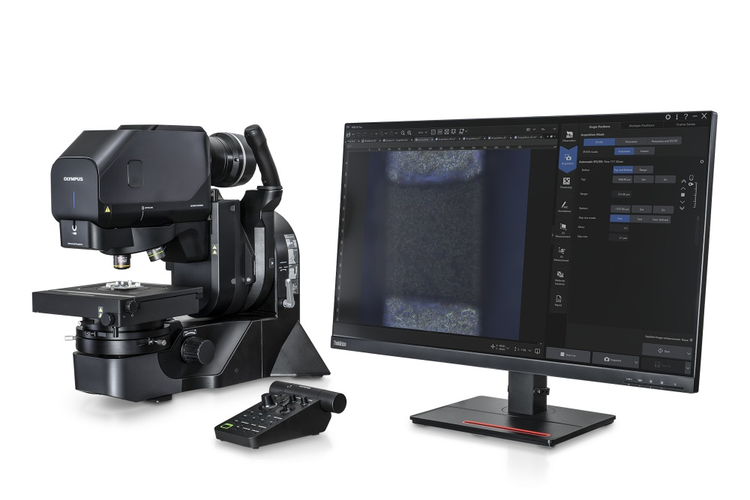

Microscopios digitales

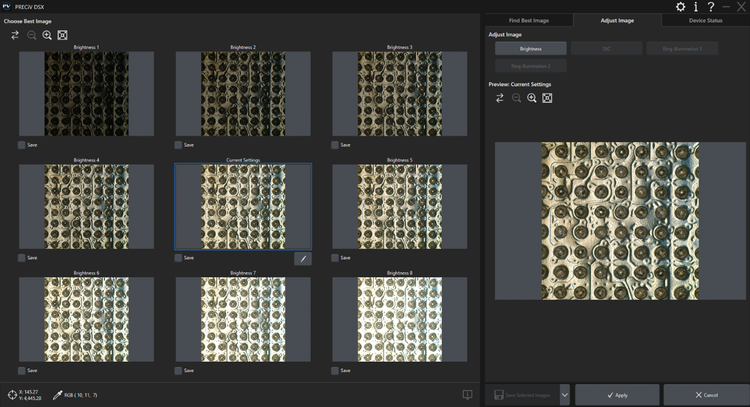

El módulo de software PRECiV DSX controla nuestros microscopios digitales de la serie DSX para ejecutar análisis de defectos con mayor rapidez. Esta combinación de hardware y software agiliza la distribución de su trabajo de inspección a través de: una visualización rápida de nivel macro a micro, diversos métodos de observación que requieren sólo la pulsación de un botón, una amplia selección de lentes que pueden alternarse fácilmente, y mucho más. Es posible visualizar y analizar fácilmente sus datos capturados usando el módulo de software PRECiV DSX y los complementos opcionales diseñados para aplicaciones especializadas.

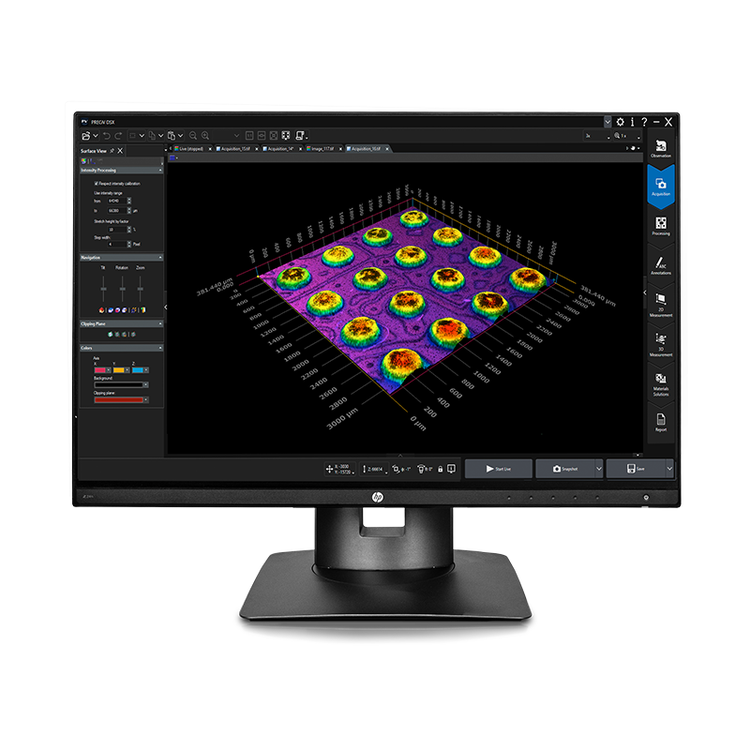

Mediciones 2D/3D y análisis repetitivos
El software PRECiV permite a usuarios de las áreas de producción, control/aseguramiento de calidad e inspección llevar a cabo mediciones 2D/3D precisas y repetitivas, además de análisis de imágenes complejas para obtener resultados que cumplan con las más recientes normas industriales.

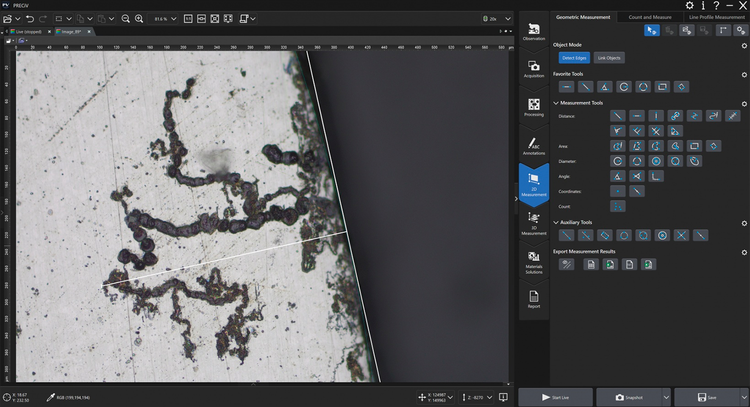

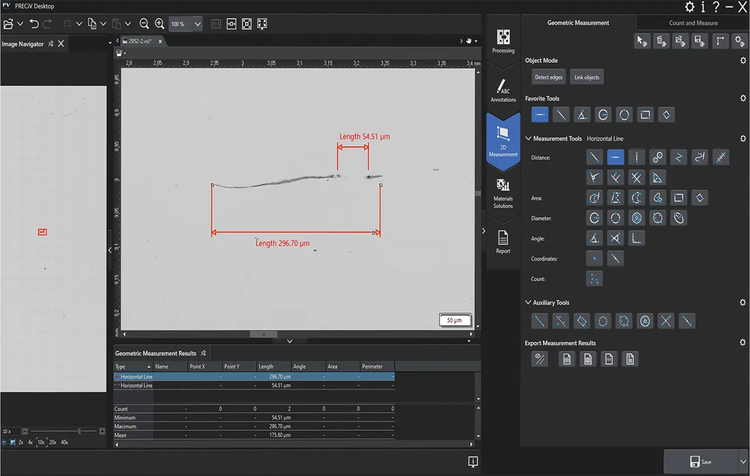

Mediciones interactivas
El software PRECiV permite ejecutar mediciones y análisis 2D/3D con altos niveles de precisión y repetibilidad en una imagen en vivo o grabada. Proporciona las herramientas apropiadas para las mediciones de geometría compleja a fin de hacer frente a los desafíos de producción e inspección.

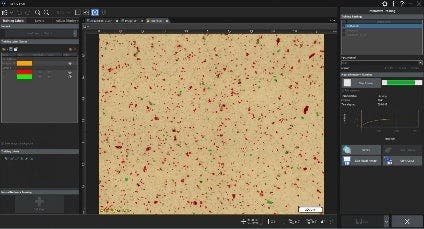

Tecnología de aprendizaje profundo TruAI™
A excepción del módulo de software Capture, todos los demás paquetes del software PRECiV pueden usarse con la tecnología TruAI opcional a fin de analizar de forma rápida y sencilla imágenes complejas. Las redes neuronales artificiales pueden usarse para la segmentación de imágenes; esto permite que la inteligencia artificial (AI) diferencie las características en una muestra que no puede manejarse con soluciones puramente analíticas.

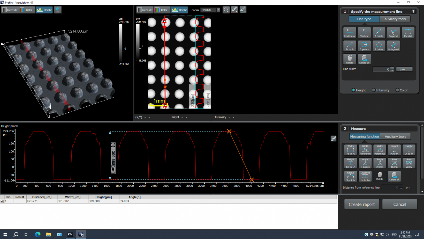

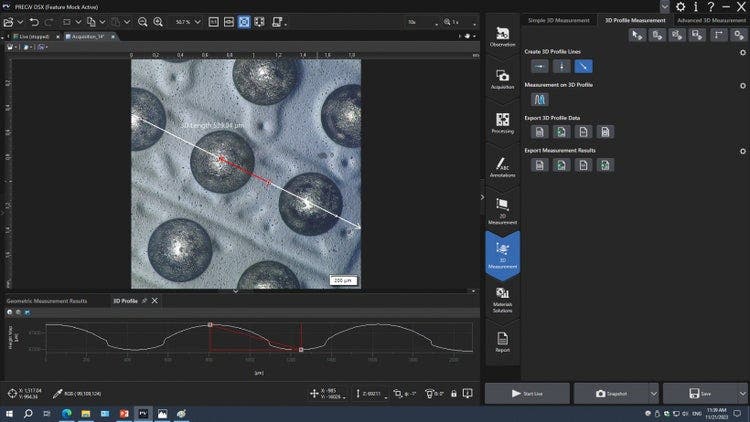

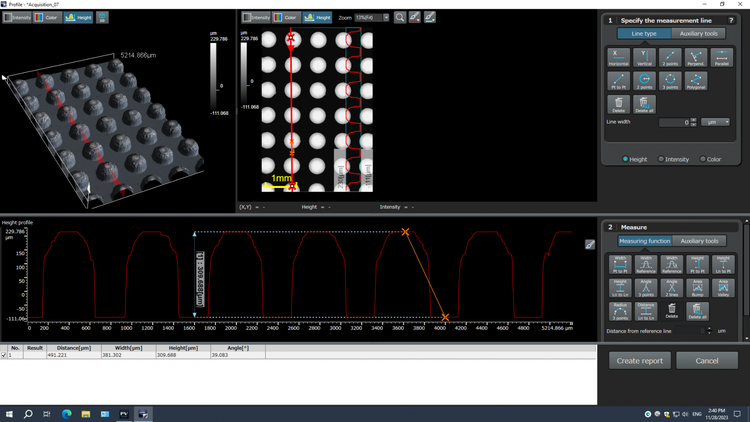

Análisis de rugosidad 3D
Los paquetes PRECiV prestan apoyo en las mediciones de perfil de línea 3D, mediciones 3D avanzadas y análisis de rugosidad superficial de imágenes 3D adquiridas con los microscopios digitales de la serie DSX usando nuestra aplicación de análisis 3D. La imagen se transfiere automáticamente del módulo de software PRECiV DSX a la aplicación de análisis 3D.
Opciones de software PRECiV: Personalice el software según sus necesidades
La opciones de software PRECiV se integran directamente en el software para que pueda personalizarlo con soluciones de medición y análisis adaptadas a sus aplicaciones y necesidades, como la metalografía o la motorización.

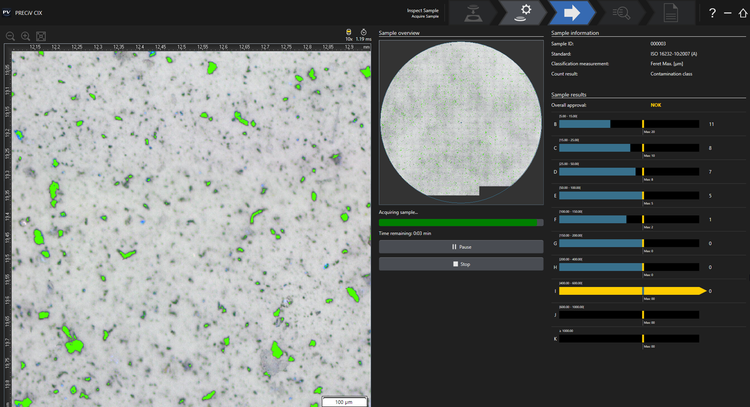

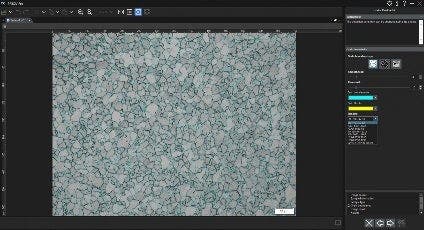

Metalografía
Para los metalúrgicos y científicos de materiales, el software PRECiV integra flujos de trabajo sencillos destinados a las tareas diarias que requieren una generación de informes en conformidad con las normas internacionales más comunes, como ISO, ASTM, JIS y DIN: es decir el tamaño del grano, la fundición de hierro, las inclusiones no metálicas y la distancia entre los brazos de dendrita.

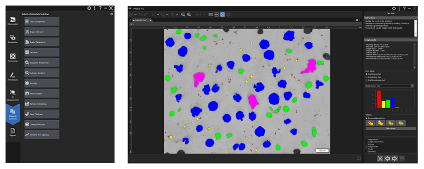

Análisis de imágenes

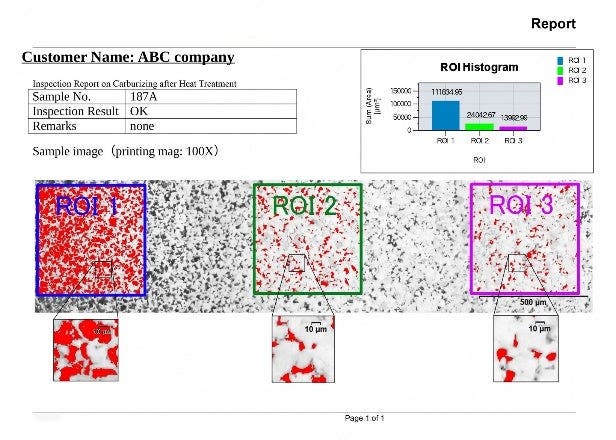

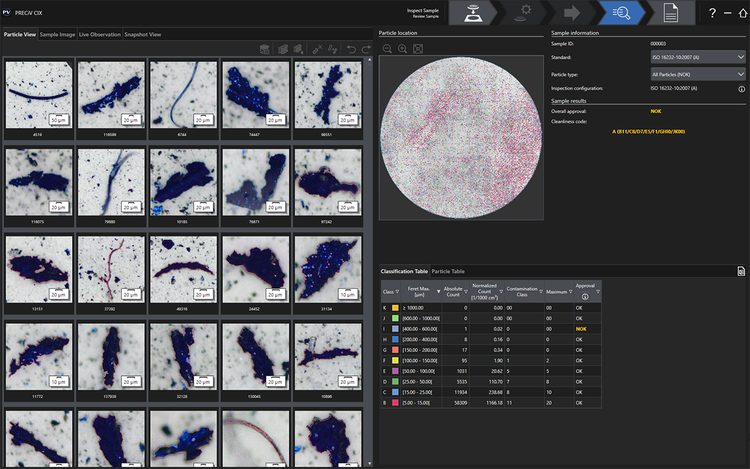

Los resultados cuantitativos son lo que realmente cuenta. Las opciones de software PRECiV dedicadas al análisis de rugosidad 3D, la detección de objetos y su medición en cuanto a la distribución del tamaño, así como el análisis de fase y la formación de redes neuronales ayudan a garantizar que los resultados estén disponibles de forma más rápida, además de mejorar la reproducibilidad y la seguridad.
Software de accionamiento y personalización
El software PRECiV ofrece opciones de software que le permiten controlar microscopios manuales y semiautomáticos, así como dispositivos motorizados X, Y, Z dedicados a la industria y ciencia de los materiales. Una interfaz dedicada permitirá a los usuarios experimentados controlar de manera eficiente una platina motorizada y una unidad de enfoque a fin de adquirir imágenes en intervalo, videos o apilamientos 3D. Las soluciones de software dedicadas también admiten las platinas motorizadas X, Y, Z en aplicaciones de imágenes macro a micro, navegación por oblea/plaqueta y medición con la platina.
Cinco ventajas de la plataforma de procesamiento de imágenes PRECiV versus aquellas convencionales
01 Sencilla
- Procesamiento de imágenes y medición fáciles de usar
- Mediciones 3D precisas y repetibles
- Interfaz moderna con las funciones más usadas siempre visibles
- Enfoque en su tarea liberando la pantalla de las funciones avanzadas
02 Modular y versátil
- Disponibilidad de una variedad de condiciones de procesamiento de imágenes a través de los productos de Evident y de terceros
- Control para todos nuestros microscopios manuales convencionales, semiautomáticos y digitales
- Control para todas nuestras cámaras microscópicas digitales
- Soluciones de software puestas al día según las recientes normas
- Medición de perfil 3D y análisis 3D; incluye el análisis de rugosidad
03 Segura
- Cumplimiento de las últimas normas en materia de ciberseguridad
- Intercambio de datos a través de su red local o la nube Office 365
- Soluciones digitales para compartir métodos
04 IA eficiente
- Soluciones opcionales para materiales con flujos de trabajo dedicados: mayor respaldo de redes neuronales
- Grabación de macros sencilla para ejecutar inspecciones repetitivas
- Funcionalidad IA en directo
- Capacitación incluida para las redes neuronales avanzadas
05 Inspección semiautomática
- Interfaz y funciones fáciles de usar que mejoran la eficiencia del usuario
- Integración de microscopios digitales DSX1000
- Hardware motorizado de terceros (platinas y unidades de enfoque motorizadas)
- Motorización compatible con los flujos de trabajo de las soluciones para materiales
PRECiV™ Capture
Paquete básico con las principales funciones
PRECiV™ Capture es nuestro paquete (o módulo de software) básico para los clientes que desean adquirir imágenes digitales y ejecutar mediciones básicas 2D, lo cual conllevará a transformar sus microscopios existentes en estaciones de trabajo digitales destinadas a aplicaciones como la inspección de mercancías entrantes.

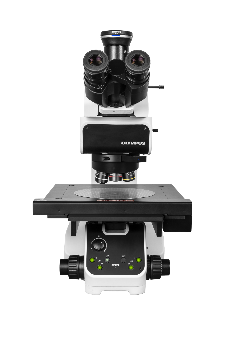

Diseñado para la microscopía convencional

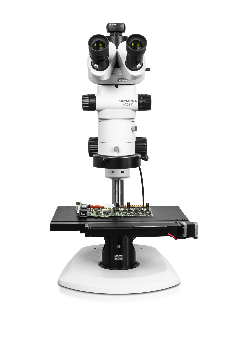

PRECiV Capture es usado con nuestros sistemas microscópicos manuales y semiautomáticos, además de nuestras cámaras microscópicas y accesorios, lo cual habilita condiciones variadas de procesamiento de imágenes, como el campo claro, campo oscuro, polarización y antihalo.
La instalación de PRECiV Capture viene con todos los controladores necesarios. Esto facilita el intercambio de los productos que esté usando.
Esta tivos microscópicos compatibles
| Convencional | Estereoscópicos | |||
|
|
|
|
|

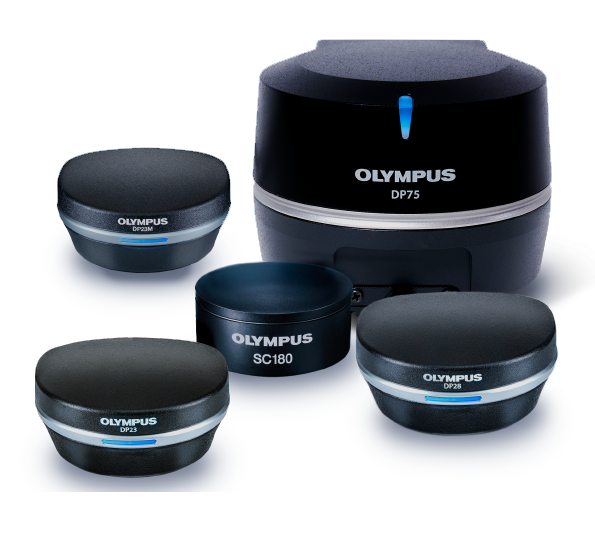

Cámaras compatibles
Las imágenes de aspecto real son fundamentales para obtener mediciones de imágenes reproducibles y de primera calidad. La excelente resolución espacial combinada con un alto recuento de píxeles explota todo el potencial de la resolución óptica de los objetivos y permite capturar imágenes a partir de detalles y estructuras pequeñas dentro de las muestras, incluso con objetivos de baja magnificación. Las imágenes de alta resolución, que son adquiridas con PRECiV Capture, permiten a los usuarios llevar a cabo observaciones de forma exclusiva en pantalla sin usar los oculares, lo que convierte a este sistema en un microscopio digital. El módulo de software PRECiV Capture es compatible con una larga lista de cámaras digitales.
PRECiV Capture es compatible con nuestra amplia variedad de cámaras digitales, cuya adaptación es posible a nuestros estativos microscópicos convencionales e industriales. Presenta además funciones dedicadas a simplificar la adquisición de imágenes, tales como la exposición automática, el balance de blancos automático y el indicador de enfoque. Es posible adaptar el modo de cámara y la resolución a las condiciones del procesamiento de imágenes (monocroma o elevada fidelidad del color), y usar una ayuda de enfoque a fin de capturar imágenes nítidas. Use el software con múltiples pantallas para mejorar la claridad e intercambio de la imagen.
| Rendimiento excepcional | Mejor resolución lateral | Inspecciones de alta calidad con 4K | Imágenes de alta calidad | Imágenes monocromas | Excelente rendimiento de costo(e)s | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | ||
| Sensor de imágenes | 1,1 pulg. CMOS en color |
1/2,3 pulg. CMOS en color |
1 pulg. CMOS en color |
1/1,8 pulg. CMOS en color |
1/1,8 pulg. CMOS monocromo |
0,5 pulg. CMOS en color |
|
| Densidad de píxeles (megapíxeles) | De 12 a 49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | |
| Tamaño de píxel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | |
| Fotogramas por segundo (fps) | De 60 a 22 | De 59 a 10,5 | De 64 a 32 | De 60 a 45 | De 60 a 45 | De 40 a 19 | |
| Conexión | USB 3.1. Gen 2 | USB 3.0 | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | |
| Windows 10/11 de 64 bits | Y | Y | Y | Y | Y | Y | |
| Características especiales | Filtro de corte IR conmutable | Alcance de enfoque, promedio inteligente de imágenes | Obturador global | Obturador (persiana) enrollable | Obturador (persiana) enrollable | Obturador (persiana) enrollable | |
|
ADC* *Convertidor analógico-digital; la profundidad de bits real de la cámara depende del software usado. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | |
| Observación | Condiciones luminosas (p. ej., campo claro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Condiciones de poca luz (p. ej., campo oscuro, luz polarizada, observación DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | |
| Condiciones de luz muy oscura (p. ej., fluorescencia) | ✓ | - | - | - | ✓ | - | |
| Infrarrojo (luz infrarroja) | ✓ Hasta 1000 nm |
- | - | - | ✓ Hasta 1000 nm |
- | |
| Medición / Análisis | Identificar diferencias diminutas en baja magnificación | ✓ | ✓ | ✓ | - | - | - |
| Medición/análisis de alta precisión | ✓ | ✓ | ✓ | ✓ | - | - | |
| Análisis de umbral (modo B/N) | ✓ | - | ✓ | ✓ | ✓ | - | |

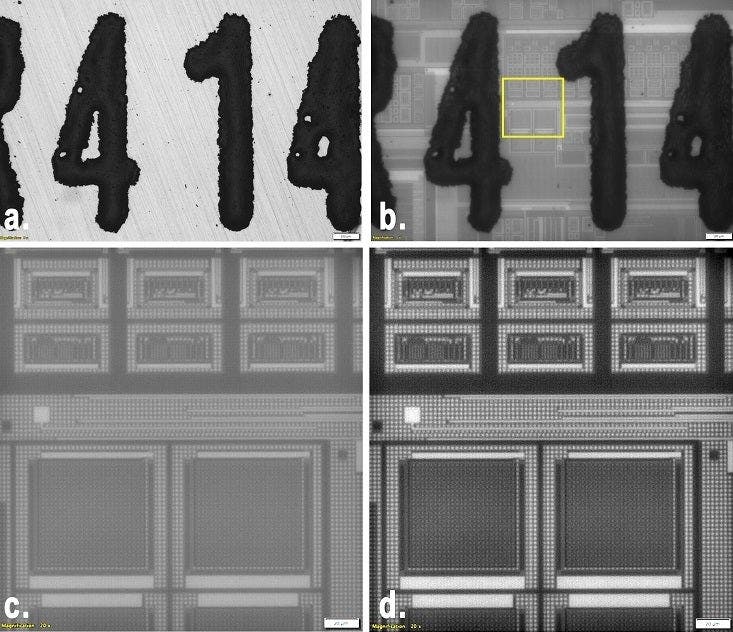

Revele más detalles con el procesamiento de imágenes infrarrojo (IR)
El procesamiento de imágenes IR es una herramienta fundamental para el control de calidad y la I+D. El modo de infrarrojo (IR) permite la inspección no destructiva a través de capas de silicio de productos envasados durante la fase final de fabricación.
PRECiV Capture es compatible con:
- Cámaras que son sensibles a las ondas IR e infrarrojas de onda corta (SWIR) (de 900 a 1700 nm).
- Hasta 60 fotogramas por segundo (fps) con nuestras cámaras compatibles para una observación clara y fluida en su pantalla.

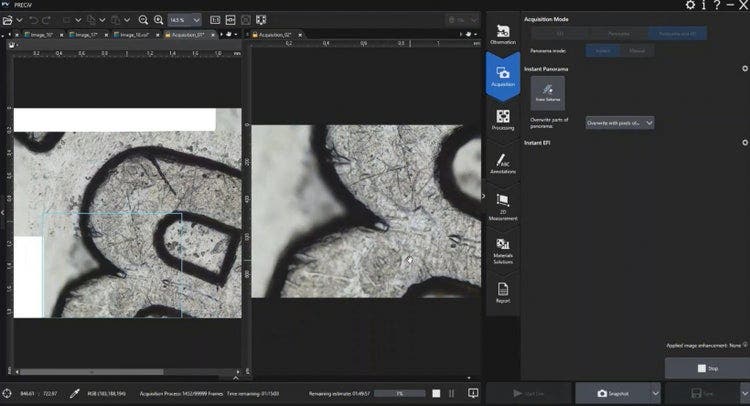

Adquisición instantánea de imágenes
Todos los paquetes PRECiV integran la tecnología de procesamiento digital en directo, la cual le permite, por ejemplo, ampliar una imagen en vivo para comprobar los detalles o ejecutar mediciones interactivas.
La adquisición de imágenes de alta calidad resulta sencilla, ya que el control de exposición automático, la vista del histograma en directo y el indicador de sobreexposición del software aseguran que el rango dinámico de la cámara sea usado a la vez que se reducen al mínimo los artefactos indeseados de halo o destello. El indicador de enfoque permite seleccionar una región de interés y enfocarla. El zoom digital, que puede accionarse con la rueda del ratón, permite controlar rápidamente la ventana de la imagen en vivo para ver si la cámara ha capturado todos los detalles; todo ello antes de adquirir realmente la imagen y guardarla. Como resultado, las imágenes se generan con altos niveles de fidelidad y reproducibilidad, independientemente del usuario.
Funciones de imágenes en directo

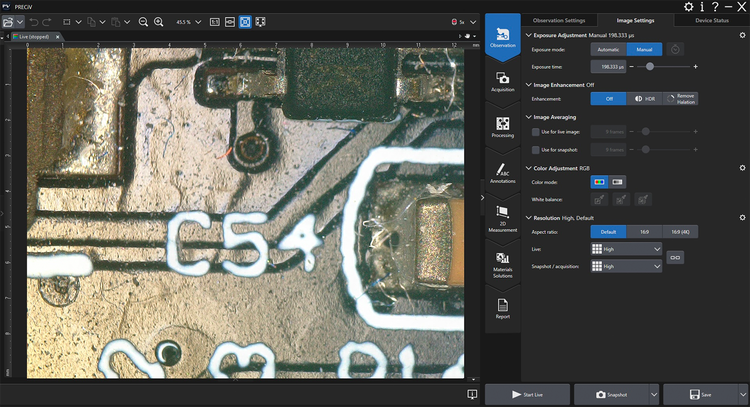

Las funciones de imagen en vivo del software PRECiV Capture, como la superposición y el zoom en directo, le permiten interactuar con la imagen en vivo, calibrada automáticamente, además de introducir varias anotaciones.

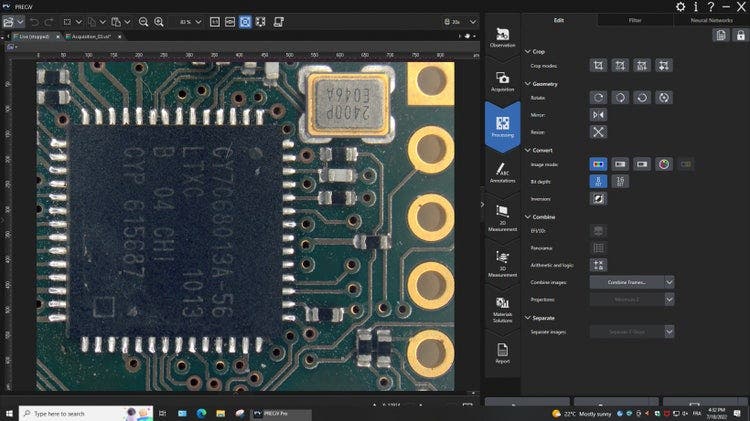

Herramientas potentes de procesamiento de imágenes
Durante la observación en directo o el análisis de imágenes posterior a la adquisición, PRECiV Capture ofrece diversas herramientas de realce de imágenes que permiten desarrollar sus habilidades de inspección y aumentar su probabilidad de detección. PRECiV Capture es compatible con los siguientes métodos de observación:
- Campo claro
- Campo oscuro
- Polarización

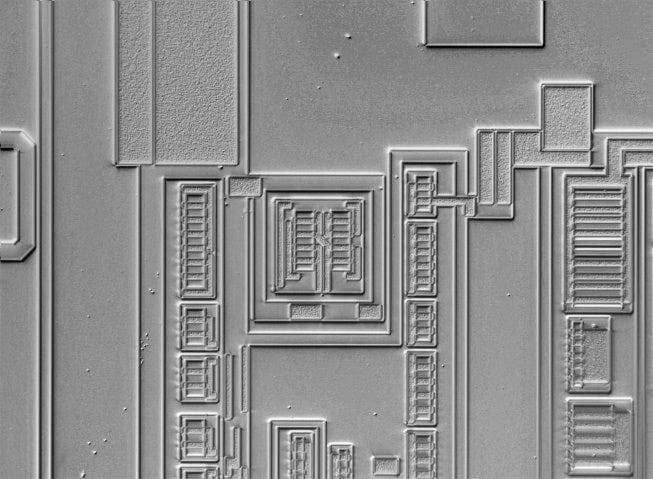

- Contraste de interferencia diferencial (DIC)
Todos los filtros para el procesamiento de imágenes pueden ser aplicados en imágenes 4K y superiores.
La sólida reproducción del color y la resolución proporcionan las imágenes de alta calidad necesarias para las aplicaciones industriales. PRECiV Capture también incorpora funciones prácticas que le permiten optimizar la imagen en vivo, como el rango alto dinámico (HDR), antidestellos, un retículo digital y una ayuda de enfoque.
Contraste optimizado

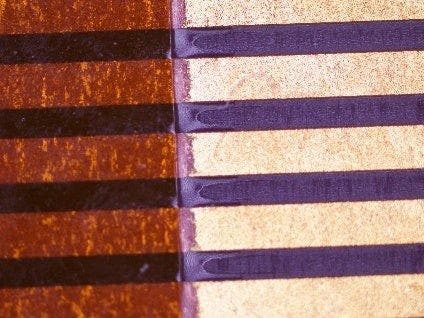

El procesamiento de imágenes de alto rango dinámico (HDR) mejora el contraste en condiciones difíciles (áreas muy brillantes y áreas muy oscuras en la misma imagen). Todas las cámaras compatibles con el software PRECiV pueden usarse con este modo y las cámaras especializadas ponen a disposición un modo en directo.

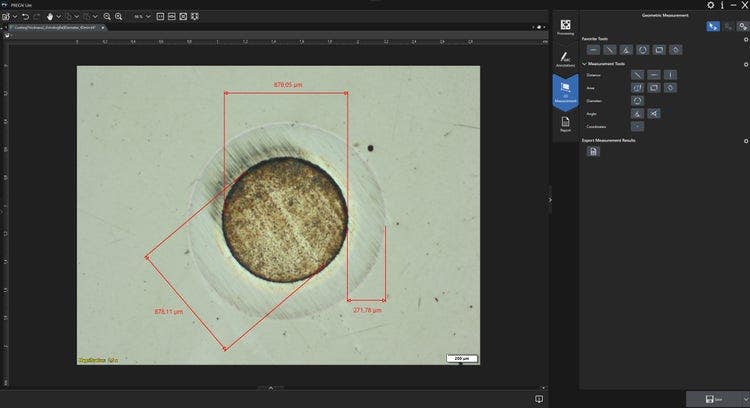

Mediciones básicas

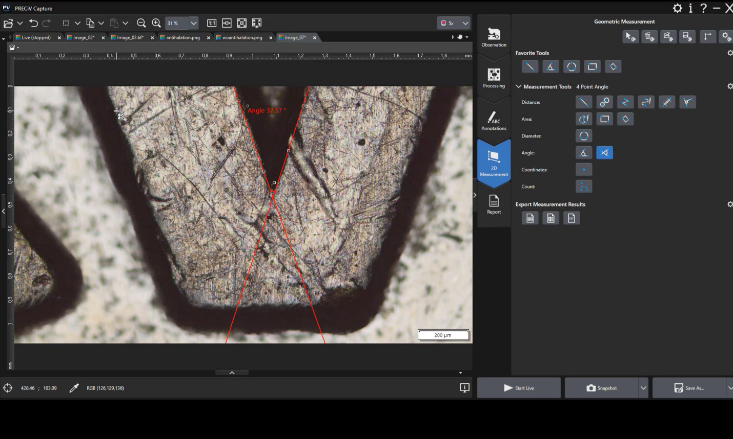

El software PRECiV Capture le permite ejecutar mediciones bidimensionales interactivas de forma precisa y repetitiva en una imagen en vivo o grabada por medio de una combinación de interfaz de usuario sencilla y potentes funciones. Entre las mediciones respaldadas destacan las siguientes: distancia, ángulos, rectángulos, círculos, elipses, polígonos, distancia de círculo a círculo, regla de ángulo y regla de línea. Los resultados de medición pueden compilarse fácilmente en un cuaderno.
PRECiV Core
PRECiV™ Core
Enfoque en la calidad de la imagen
PRECiV™ Core es idóneo para aquellos clientes de laboratorios de control de calidad y salas de inspección que están centrados en las imágenes. PRECiV Core ofrece una óptima relación entre costo(e)s y prestaciones, con funciones añadidas de exportación y medición de imágenes de enfoque extendido para proporcionar un excelente valor.
Diseñado para la microscopía convencional
PRECiV Core es compatible con nuestros sistemas microscópicos manuales y semiautomáticos, cámaras microscópicas y accesorios que permiten obtener una amplia gama de condiciones de procesamiento de imágenes como el campo claro, campo oscuro, polarización y antihalo.
La instalación del software PRECiV Core, y de cualquier módulo opcional, viene con todos los controladores necesarios. Esto facilita el intercambio de los productos que esté usando.
Esta tivos microscópicos compatibles
PRECiV Core admite los siguientes estativos microscópicos:
| Convencional | Estereoscópicos | |||
|
|
|
|
|
|
Cámaras compatibles
Las imágenes de aspecto real son fundamentales para obtener mediciones de imágenes reproducibles y de primera calidad. La excelente resolución espacial combinada con un alto recuento de píxeles maximiza el potencial de la resolución óptica de los objetivos y permite capturar imágenes a partir de detalles y estructuras pequeñas dentro de las muestras, incluso con objetivos de baja magnificación. Las imágenes de alta resolución, que son adquiridas con PRECiV Core, permiten a los usuarios llevar a cabo observaciones de forma exclusiva en pantalla sin usar los oculares, lo que convierte este sistema en un microscopio digital. El paquete PRECiV Core es compatible con una larga lista de cámaras digitales.
PRECiV Core es compatible con nuestra amplia variedad de cámaras digitales, cuya adaptación es posible a nuestros estativos microscópicos convencionales e industriales. Presenta además funciones dedicadas a simplificar la adquisición de imágenes, tales como la exposición automática, el balance de blancos automático y el indicador de enfoque. Es posible adaptar el modo de cámara y la resolución a las condiciones del procesamiento de imágenes (monocroma o elevada fidelidad del color), y usar una ayuda de enfoque a fin de capturar imágenes nítidas. Use el software con múltiples pantallas para mejorar la claridad e intercambio de la imagen.
| Rendimiento excepcional | Mejor resolución lateral | Inspecciones de alta calidad con 4K | Imágenes de alta calidad | Imágenes monocromas | Excelente rendimiento de costo(e)s | Para observación infrarroja (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Sensor de imágenes | 1,1 pulg. CMOS en color |
1/2,3 pulg. CMOS en color |
1 pulg. CMOS en color |
1/1,8 pulg. CMOS en color |
1/1,8 pulg. CMOS monocromo |
0,5 pulg. CMOS en color |
2/3 pulg. Detectores InGaAs monocromos |
|
| Densidad de píxeles (megapíxeles) | De 12 a 49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Tamaño de píxel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Fotogramas por segundo (fps) | De 60 a 22 | De 59 a 10,5 | De 64 a 32 | De 60 a 45 | De 60 a 45 | De 40 a 19 | 60 | |
| Conexión | USB 3.1. Gen 2 | USB 3.0 | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.0 | |
| Windows 10/11 de 64 bits | Y | Y | Y | Y | Y | Y | Y | |
| Características especiales | Filtro de corte IR conmutable | Alcance de enfoque, promedio inteligente de imágenes | Obturador global | Obturador (persiana) enrollable | Obturador (persiana) enrollable | Obturador (persiana) enrollable | Sistema de refrigeración a efecto Peltier | |
|
ADC* *Convertidor analógico-digital; la profundidad de bits real de la cámara depende del software usado. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | 14 bits | |
| Observación | Condiciones luminosas (p. ej., campo claro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Condiciones de poca luz (p. ej., campo oscuro, luz polarizada, observación DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Condiciones de luz muy oscura (p. ej., fluorescencia) | ✓ | - | - | - | ✓ | - | - | |
| Infrarrojo (luz infrarroja) | ✓ Hasta 1000 nm |
- | - | - | ✓ Hasta 1000 nm |
- | ✓ | |
| Medición / Análisis | Identificar diferencias diminutas en baja magnificación | ✓ | ✓ | ✓ | - | - | - | - |
| Medición/análisis de alta precisión | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Análisis de umbral (modo B/N) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |

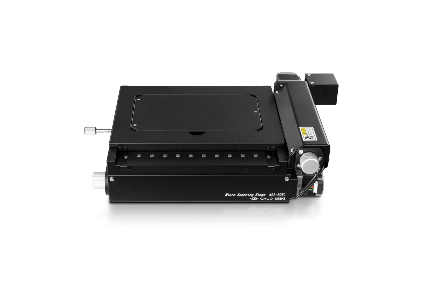

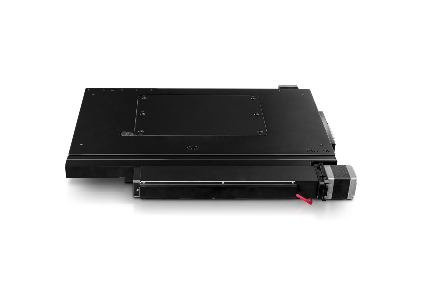

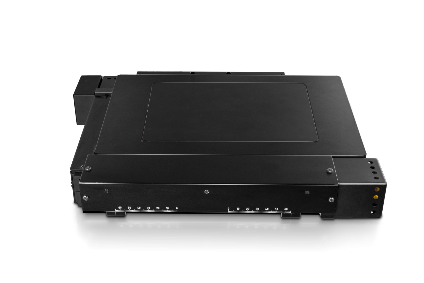

Platinas motorizadas compatibles
El software PRECiV Core, conjugado con el módulo de motorización opcional, puede controlar varias platinas X-Y y unidades de enfoque Z motorizadas de terceros para ofrecer una adquisición de imágenes avanzada.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Electronics | QT-ADM3 [RS-232] |
MAC6000 [RS-232 o USB*] |
TANGO [RS-232 o USB*, PCI-e] |
PROSCAN 3 [RS-232 o USB*] |
| Platina BX3M X e Y | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ adaptador) |
SCAN 75 × 50 mm SCAN 130 × 85 mm SCAN 225 × 76 mm |
H101B× 114 × 75 mm |
| Platina MX63 / MX63L X e Y | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ adaptador) 99S105-6-LE 305 × 305 mm (+ adaptador) |
SCAN 200 × 20 mm SCAN 300 × 300 mm |
H105 154 × 154 mm H112 302 × 302 mm |
| Platina GX53 X e Y | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 mm | H117 114 × 75 mm | |
| Unidad de enfoque motorizada | MSS-FM1 | 96A404 | MFD-2 MFD (solo BX3M) |
PS3H122R |
*Puerto COM virtual (es necesario instalar el controlador suministrado en el disco de configuración de PRECiV)

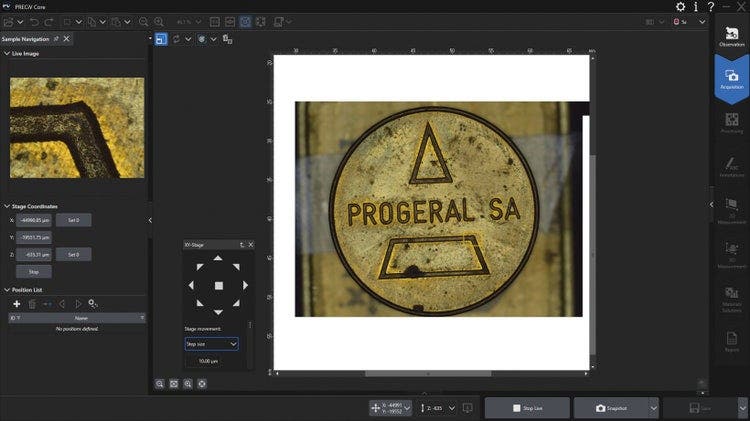

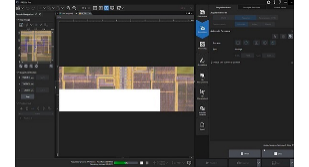

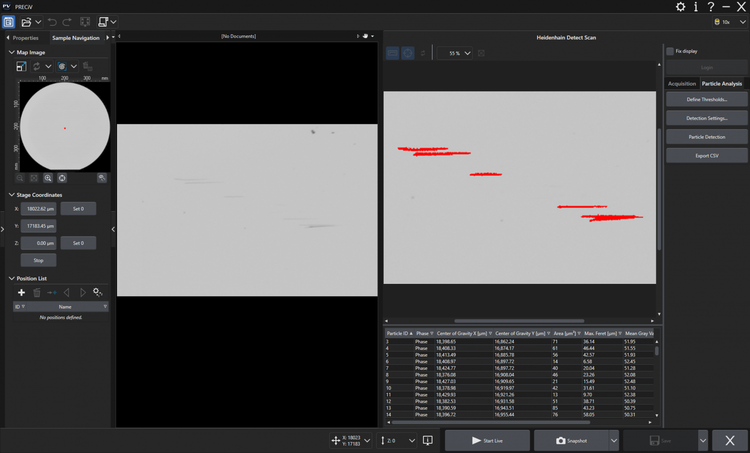

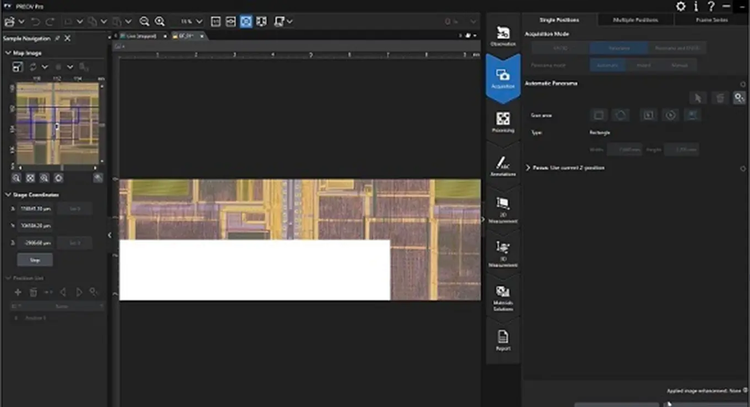

Soluciones de software personalizadas para platinas motorizadas X-Y-Z
Las soluciones de software personalizadas y desarrolladas especialmente amplían la motorización X, Y, Z.

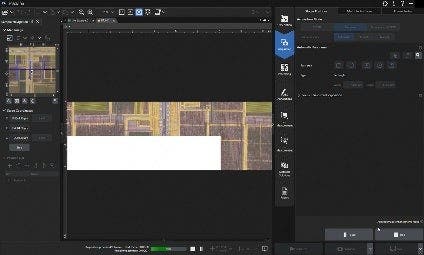

- De macro a micro: Detecte estructuras a partir de una imagen sinóptica y convierta su contorno en un área de escaneo a adquirir con una magnificación superior y un procesamiento adicional.

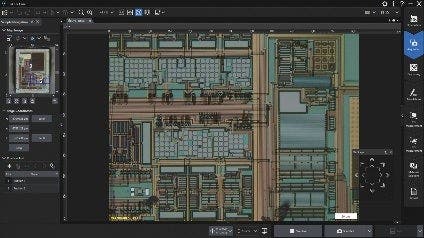

- Navegación a través de obleas: Defina los puntos de interés en una oblea y navegue hasta varios puntos para adquirir imágenes. Acomode la muestra usando el alineamiento de tres puntos, y navegue a través de obleas electrónicas con pastillas usando el índice de líneas y columnas.
- Medición con platina: Se leen las coordenadas de una platina motorizada o codificada para establecer los puntos de inicio y fin de una medición de longitud individual. El resultado de la medición 2D comprende las posiciones X, Y y Z.
Adquisición instantánea de imágenes
La adquisición de imágenes de alta calidad resulta sencilla, ya que el control de exposición automático, la vista del histograma en directo y el indicador de sobreexposición del software aseguran que el rango dinámico de la cámara sea usado a la vez que se reducen al mínimo los artefactos indeseados de halo o destello. El indicador de enfoque permite seleccionar una región de interés y enfocarla. El zoom digital, que puede accionarse con la rueda del ratón, permite controlar rápidamente la ventana de la imagen en vivo para ver si la cámara ha capturado todos los detalles; todo ello antes de adquirir realmente la imagen y guardarla. Como resultado, las imágenes se generan con niveles altos de fidelidad y reproducibilidad, independientemente del usuario.
Herramientas potentes de procesamiento de imágenes
Durante la observación en directo o el análisis de imágenes posterior a la adquisición, PRECiV Core ofrece diversas herramientas de realce de imágenes que permiten desarrollar sus habilidades de inspección y aumentar su probabilidad de detección. PRECiV Core admite los siguientes estativos microscópicos:
- Campo claro
- Campo oscuro
- Polarización
- Contraste de interferencia diferencial (DIC)

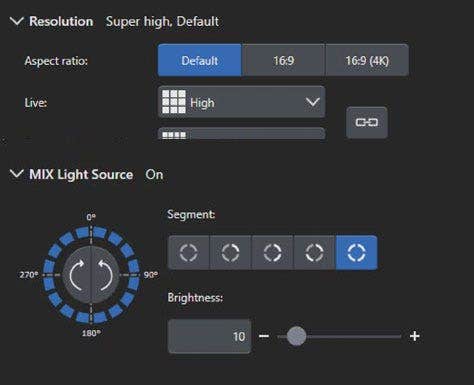

- MIX (campo claro y campo oscuro)
Todos los filtros para el procesamiento de imágenes pueden ser aplicados en imágenes 4K y superiores.
La sólida reproducción del color y la resolución proporcionan las imágenes de alta calidad necesarias para las aplicaciones industriales. PRECiV Core también incorpora funciones prácticas que le permiten optimizar la imagen en vivo, como el rango alto dinámico (HDR), antidestellos, un retículo digital y una ayuda de enfoque.
Contraste optimizado
El procesamiento de imágenes de alto rango dinámico (HDR) mejora el contraste en condiciones difíciles (áreas muy brillantes y áreas muy oscuras en la misma imagen). Todas las cámaras compatibles con el software PRECiV pueden usarse con este modo y las cámaras especializadas ponen a disposición un modo en directo.
Observación MIX
PRECiV Core respalda la observación MIX. Esta técnica combina la iluminación de campo oscuro direccional, la cual usa un LED circular para iluminar uno o más cuadrantes en un momento determinado, con niveles específicos de iluminación de campo claro, fluorescencia o polarización. Esto permite que los usuarios puedan resaltar los defectos y diferenciar las superficies elevadas con respecto a las depresiones que generalmente resultan complicadas de visualizar con microscopios convencionales. La observación MIX ayuda a reducir el halo de la muestra y es útil para visualizar la textura de su superficie.
Convencional: El campo claro irradia la luz directamente sobre la muestra, mientras que el campo oscuro tradicional resalta los rasguños y las imperfecciones presentes en una superficie plana al iluminar la muestra desde el lateral del objetivo.
Convencional: El campo claro irradia la luz directamente sobre la muestra, mientras que el campo oscuro tradicional resalta los rasguños y las imperfecciones presentes en una superficie plana al iluminar la muestra desde el lateral del objetivo.
Avanzado: El método de observación MIX es una combinación de campo claro y campo oscuro direccional procedente de un anillo de LED; los LED pueden ajustarse para seleccionar desde qué dirección iluminarán.
Enfoque cualquier elemento con los modos EFI manual e instantáneo
Al analizar muestras gruesas, PRECiV Core emplea una tecnología de procesamiento de imágenes focales extendidas (EFI instantáneo) que le permite obtener imágenes enfocadas mediante la adquisición serial de múltiples imágenes bajo distintos planos focales mediante dispositivos manuales. Con un simple clic del ratón, podrá iniciar de forma sencilla un enfoque a través de los niveles de nitidez de su muestra, desde arriba hacia abajo (o viceversa), y el programa se encargará de capturar una serie de instantáneas con el fin de calcular una imagen nítida. El resultado puede visualizarse instantáneamente durante el proceso de adquisición.
Mediciones básicas
El software PRECiV Core permite ejecutar mediciones bidimensionales interactivas de forma precisa y repetitiva en una imagen en vivo o grabada por medio de una combinación de interfaz de usuario sencilla y potentes funciones. Entre las mediciones respaldadas destacan las siguientes: distancia, ángulos, rectángulos, círculos, elipses, polígonos, distancia de círculo a círculo, regla de ángulo y regla de línea. Los resultados de las mediciones pueden compilarse en un libro de trabajo y exportarse con facilidad a Microsoft Excel.
Automatice las tareas repetitivas con macros
Los macros (sucesiones simples de operaciones) pueden ser grabados y aplicados en imágenes individuales o en una serie de imágenes de forma automática. Use la grabación de macros para grabar y reproducir los macros almacenados fácilmente.
Potencie su experiencia microscópica con la IA
El software PRECiV junto con la tecnología de aprendizaje profundo TruAI™ proporcionan análisis de imágenes que superan los algoritmos clásicos. Es posible aplicar una red neuronal formada a sus muestras para activar una reproducibilidad más elevada y un análisis más sólido. A fin de mejorar la formación de la red neuronal, es posible seleccionar entre el método de segmentación semántica o el de instancias. Esto permite afrontar aplicaciones difíciles en un solo paso.
Inteligencia artificial en directo (Live IA)
La inteligencia artificial (IA) en directo [Live IA]* es una potente herramienta de uso diario. Muestra detalles detectados directamente en la imagen en directo usando una superposición (máscara). Esto le permite estudiar fácilmente la muestra en busca de cualquier mancha deseada o indeseada sin alterar la imagen de origen. La IA en directo también permite mejorar la calidad de la imagen, como al retirar rasguños indeseados para ejecutar análisis optimizados. Como opción, la tecnología PRECiV TruAI también puede hacer recuentos de los defectos e identificarlos en la imagen en vivo de su muestra.**
*Usando el módulo de formación de red neuronal opcional.
**Usando las soluciones de recuento y medición [Count & Measure] y para materiales [Materials Solutions] (análisis de fase, distribución de partículas, porosidad).
Integración de redes neuronales (inteligencia artificial)
La inteligencia artificial del software PRECiV puede usarse en un(a) PC incluso cuando está fuera de línea.* La formación se lleva a cabo a partir de un conjunto de datos suministrados, y la calidad resultante del análisis por IA depende de las imágenes proporcionadas para dicha formación.
- Solución ideal para aplicaciones exigentes que requieren un análisis de imágenes complejo
- Uso de redes neuronales formadas para segmentar imágenes mediante la solución de ciencia de los materiales (Material Solutions) y aquella de recuento y medición (Count & Measure).
- Uso de redes neuronales formadas para crear un mapa de probabilidad a fin de distinguir las características de la imagen.
- Formación de redes neuronales usando métodos de segmentación semántica (concentrándose en la detección de fase) o de instancias (concentrándose en el recuento de objetos)
- Interfaz de formación sencilla e interactiva para una formación rápida de la red neuronal cuando un pequeño número de objetos debe ser detectado.
- Extracción de rasguños o texturas indeseadas durante la observación de la imagen en directo sin alterar los datos originales.
*La tecnología PRECiV AI no usa la inteligencia artificial generativa. PRECiV AI funciona autónomamente a partir de una red y puede usarse en un(a) PC que esté desconectada.
Módulos opcionales de PRECiV Core
- Adquisición en 3D: [3D Acquisition] Control Z codificado y motorizado con funciones de mapeo de altura.
- Motorización: [Motorization] Controle microscopios manuales y semiautomáticos, así como dispositivos motorizados dedicados a la ciencia de los materiales e ingeniería industrial.
- Soluciones de software personalizadas: [Customized Software Solutions] Soluciones de software compatibles con las platinas motorizadas X, Y, Z (macro a micro, navegación por oblea, medición con platina).
- Formación de redes neuronales: [Neural Network Training] Forme redes neuronales usando los métodos de segmentación semántica (para una correcta identificación o cuando la separación de objetos es irrelevante) o de instancias (para objetos en contacto, como granos).
- Aplicaciones de análisis en 3D: [3D analysis applications] Mediciones de perfil de línea en 3D, mediciones avanzadas en 3D y análisis de la rugosidad superficial de las imágenes en 3D.
- Recuento y medición: [Count and Measure] La detección de objetos y la medición de la distribución del tamaño se encuentran entre las aplicaciones más importantes para el procesamiento de imágenes digitales. La solución de recuento y medición de PRECiV aplica métodos de umbral avanzados para clasificar objetos —como partículas y rayaduras— a partir del fondo y de manera fiable.
- Dimensionamiento del tamaño de grano: [Grain Sizing] Los fabricantes de acero emplean esta solución para medir y controlar el tamaño de los granos después de haber efectuado el trazado seccionado, pulido y grabado en muestras de acero. La intersección del tamaño de grano se basa en la superposición de líneas de prueba y el recuento del número de intersecciones entre los límites del grano, mientras que la determinación del tamaño de grano planimétrica reconstruye los límites para cada grano y determina el tamaño del grano con el porcentaje de área de la segunda fase.
- Inclusiones no metálicas: [Non-Metallic Inclusions] Los fabricantes de acero emplean esta función para medir y controlar la forma y el tamaño de las inclusiones no metálicas (óxido, alúmina, sulfuro o silicato) en el acero.
- Fundición de hierro: [Cast Iron] Los fabricantes de piezas de fundición emplean esta solución para medir y controlar la nodularidad del grafito y verificar las características mecánicas de sus productos de fundición.
- Espesor de capa: [Layer Thickness] Es posible medir una o varias capas de una muestra seccionada mediante la solución de espesor de capa. Las formas son determinadas y las capas son medidas de forma automática.
- Secuencia de medición [Measurement Sequence] Esta solución es usada para ejecutar mediciones interactivas con diferentes herramientas de medición en una secuencia predefinida.
- Porosidad: [Porosity] Esta solución permite medir los poros —ya sea para la fracción de área o la cantidad de poros superficiales— mediante las áreas de interés [ROI] (circulares, triangulares, rectangulares y polígonos) y los umbrales.
- Distribución de partículas: [Particle Distribution] Esta solución sirve para crear los histogramas y las tablas de distribución para el tamaño de las partículas a partir de una serie de imágenes o de múltiples imágenes.
- Espesor de revestimiento: [Coating Thickness] Esta solución permite medir el espesor de revestimientos a partir de imágenes de vista superior con el método Calotest.
- Análisis de fase: [Phase Analysis] Esta solución ofrece una nueva opción integrada para efectuar análisis de fase en una selección de varias áreas de interés (ROI) que incluyen triángulos, círculos, rectángulos y polígonos.
- Distancia entre los brazos de dendrita: [Dendrite Arm Spacing] Esta solución se usa para determinar de forma manual o automática la distancia media entre los brazos de dendrita en la fundición de aluminio.
- Comparación de diagramas en estándares seleccionados para el dimensionamiento del tamaño de granos, evaluación del grafito, inclusión no metálica y metales endurecidos: Una imagen en directo o fija puede superponerse en gráficos de estándares para efectuar comparaciones. El software también ofrece la función de vista preliminar.
PRECiV Pro
PRECiV™ Pro
Funciones fiables de medición y generación de informes
PRECiV™ Pro presenta el conjunto completo de características y funciones, convirtiendo este paquete en la versión más potente y versátil del software. El módulo de software Pro posee las herramientas necesarias para los clientes de control/aseguramiento de calidad, análisis de defectos y para cualquier persona que tenga que producir mediciones e informes analíticos a fin de validar una muestra o un lote de producción.
Diseñado para la microscopía convencional
PRECiV Pro es compatible con nuestros sistemas microscópicos manuales y semiautomáticos, cámaras microscópicas y accesorios que permiten obtener una amplia gama de condiciones de procesamiento de imágenes como el campo claro, campo oscuro, polarización y antihalo.
La instalación del software PRECiV Pro, y de cualquier módulo opcional, viene con los controladores necesarios. Esto facilita el intercambio de los productos que esté usando.
Esta tivos microscópicos compatibles
PRECiV Pro es compatible con los siguientes métodos de observación:
| Convencional | Estereoscópicos | |||
|
|
|
|
|
|
Cámaras compatibles
Las imágenes de aspecto real son fundamentales para ejecutar mediciones de imágenes reproducibles y de primera calidad. La excelente resolución espacial combinada con un alto recuento de píxeles maximiza el potencial de la resolución óptica de los objetivos y permite capturar imágenes a partir de detalles y estructuras pequeñas dentro de las muestras, incluso con objetivos de baja magnificación. Las imágenes de alta resolución adquiridas con PRECiV Pro permiten a los usuarios efectuar sus observaciones exclusivamente en la pantalla sin usar los oculares, lo que hace que el sistema se convierta en un microscopio digital. El paquete PRECiV Pro es compatible con una larga lista de cámaras digitales.
PRECiV Pro es compatible con nuestra amplia variedad de cámaras digitales, cuya adaptación es posible a nuestros estativos microscópicos convencionales e industriales. Presenta además funciones dedicadas a simplificar la adquisición de imágenes, tales como la exposición automática, el balance de blancos automático y el indicador de enfoque. Es posible adaptar el modo de cámara y la resolución a las condiciones del procesamiento de imágenes (monocroma o elevada fidelidad del color), y usar una ayuda de enfoque a fin de capturar imágenes nítidas. Use el software con múltiples pantallas para mejorar la claridad e intercambio de la imagen.
| Rendimiento excepcional | Mejor resolución lateral | Inspecciones de alta calidad con 4K | Imágenes de alta calidad | Imágenes monocromas | Excelente rendimiento de costo(e)s | Para observación infrarroja (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Sensor de imágenes | 1,1 pulg. CMOS en color |
1/2,3 pulg. CMOS en color |
1 pulg. CMOS en color |
1/1,8 pulg. CMOS en color |
1/1,8 pulg. CMOS monocromo |
0,5 pulg. CMOS en color |
2/3 pulg. Detectores InGaAs monocromos |
|
| Densidad de píxeles (megapíxeles) | 12-49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Tamaño de píxel (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Fotogramas por segundo (fps) | De 60 a 22 | De 59 a 10,5 | De 64 a 32 | De 60 a 45 | De 60 a 45 | De 40 a 19 | 60 | |
| Conexión | USB 3.1. Gen 2 | USB 3.0 | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.1 de Tipo C | USB 3.0 | |
| Windows 10/11 de 64 bits | Y | Y | Y | Y | Y | Y | Y | |
| Características especiales | Filtro de corte IR conmutable | Alcance de enfoque, promedio inteligente de imágenes | Obturador global | Obturador (persiana) enrollable | Obturador (persiana) enrollable | Obturador (persiana) enrollable | Sistema de refrigeración a efecto Peltier | |
| ADC* *Convertidor analógico-digital; la profundidad de bits real de la cámara depende del software usado. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | 14 bits | |
| Observación | Condiciones luminosas (p. ej., campo claro) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Condiciones de poca luz (p. ej., campo oscuro, luz polarizada, observación DIC) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Condiciones de luz muy oscura (p. ej., fluorescencia) | ✓ | - | - | - | ✓ | - | - | |
| Infrarrojo (luz infrarroja) | ✓ Hasta 1000 nm |
- | - | - | ✓ Hasta 1000 nm |
- | ✓ | |
| Medición / Análisis | Identificar diferencias diminutas en baja magnificación | ✓ | ✓ | ✓ | - | - | - | - |
| Medición/análisis de alta precisión | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Análisis de umbral (modo B/N) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |
Platinas motorizadas compatibles
Con el módulo de motorización opcional, el software PRECiV Pro puede controlar varias platinas X, Y de terceros y unidades de enfoque Z de terceros para una adquisición de imágenes avanzada.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Electronics | QT-ADM3 [RS-232] |
MAC6000 [RS-232 o USB*] |
TANGO [RS-232 o USB*, PCI-e] |
PROSCAN 3 [RS-232 o USB*] |
| Platina BX3M X e Y | MSS-50C-OB 50 × 50 mm MSS-50WC-OB 100 × 50 mm |
96S100 100 × 75 mm (+ adaptador) |
SCAN 75 x 50 SCAN 130 × 85 SCAN 225 × 76 |
H101BX 114 × 75 mm |
| Platina MX63 / MX63L X e Y | MSS-50C 150 × 150 mm MSS-300C 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ adaptador) 99S105-6-LE 305 × 305 mm (+ adaptador) |
SCAN 200 x 200 SCAN 300 x 300 |
H105 154 × 154 mm H112 302 × 302 mm |
| Platina GX53 X e Y | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 | H117 114 × 75 mm | |
| Unidad de enfoque motorizada | MSS-FM1 | 96A404 | MFD-2 MFD (solo BX3M) |
PS3H122R |
*Puerto COM virtual (es necesario instalar el controlador suministrado en el disco de configuración de PRECiV)
Soluciones de software personalizadas para platinas motorizadas X-Y-Z
Las soluciones de software personalizadas y desarrolladas especialmente amplían la motorización X, Y, Z.
- De macro a micro: Detecte estructuras a partir de una imagen sinóptica y convierta su contorno en un área de escaneo a adquirir con una magnificación superior y un procesamiento adicional.
- Navegación por obleas: Defina los puntos de interés en una oblea y navegue hasta varios puntos para adquirir imágenes. Acomode la muestra usando el alineamiento de tres puntos, y navegue a través de obleas electrónicas con pastillas usando el índice de líneas y columnas.
- Medición con platina: Se leen las coordenadas de una platina motorizada o codificada para establecer los puntos de inicio y fin de una medición de longitud individual. El resultado de la medición 2D comprende las posiciones X, Y y Z.
Adquisición instantánea de imágenes
Todos los paquetes PRECiV integran la tecnología de procesamiento digital en directo, la cual le permite, por ejemplo, ampliar una imagen en vivo para comprobar los detalles o ejecutar mediciones interactivas.
La adquisición de imágenes de alta calidad resulta sencilla, ya que el control de exposición automático, la vista del histograma en directo y el indicador de sobreexposición del software aseguran que el rango dinámico de la cámara sea usado a la vez que se reducen al mínimo los artefactos indeseados de halo o destello. El indicador de enfoque permite seleccionar una región de interés y enfocarla. El zoom digital, que puede accionarse con la rueda del ratón, permite controlar rápidamente la ventana de la imagen en vivo para ver si la cámara ha capturado todos los detalles; todo ello antes de adquirir realmente la imagen y guardarla. Como resultado, las imágenes se generan con niveles altos de fidelidad y reproducibilidad, independientemente del usuario.
Grabación de video y procesamiento de imágenes a intervalos
Puede grabar videos fácilmente o usar el modo de adquisición en intervalo para adquirir y procesar series de intervalos de tiempo.
Herramientas potentes de procesamiento de imágenes
Durante la observación en directo o el análisis de imágenes posterior a la adquisición, PRECiV Pro ofrece diversas herramientas de realce de imágenes que permiten desarrollar sus habilidades de inspección y aumentar su probabilidad de detección. PRECiV Pro es compatible con los siguientes métodos de observación:
- Campo claro
- Campo oscuro
- Polarización
- Contraste de interferencia diferencial (DIC)
- MIX (campo claro y campo oscuro)
Todos los filtros para el procesamiento de imágenes pueden ser aplicados en imágenes 4K y superiores.
La sólida reproducción del color y la resolución proporcionan las imágenes de alta calidad necesarias para las aplicaciones industriales. PRECiV Pro también incorpora funciones prácticas que le permiten optimizar la imagen en vivo, como el rango alto dinámico (HDR), antidestellos, un retículo digital y una ayuda de enfoque.
Contraste optimizado
El procesamiento de imágenes de alto rango dinámico (HDR) mejora el contraste en condiciones difíciles (áreas muy brillantes y áreas muy oscuras en la misma imagen). Todas las cámaras compatibles con PRECiV Pro pueden usarse en este modo y las cámaras dedicadas tienen un modo disponible en directo.
Observación MIX
PRECiV Pro es compatible con la observación MIX. Esta técnica combina la iluminación de campo oscuro direccional, la cual usa un LED circular para iluminar uno o más cuadrantes en un momento determinado, con niveles específicos de iluminación de campo claro, fluorescencia o polarización. Esto permite que los usuarios puedan resaltar los defectos y diferenciar las superficies elevadas con respecto a las depresiones que generalmente resultan complicadas de visualizar con microscopios convencionales. La observación MIX ayuda a reducir el halo de la muestra y es útil para visualizar la textura de su superficie.
Convencional: El campo claro irradia la luz directamente sobre la muestra, mientras que el campo oscuro tradicional resalta los rasguños y las imperfecciones presentes en una superficie plana al iluminar la muestra desde el lateral del objetivo.
Convencional: El campo claro irradia la luz directamente sobre la muestra, mientras que el campo oscuro tradicional resalta los rasguños y las imperfecciones presentes en una superficie plana al iluminar la muestra desde el lateral del objetivo.
Avanzado: El método de observación MIX es una combinación de campo claro y campo oscuro direccional procedente de un anillo de LED; los LED pueden ajustarse para seleccionar desde qué dirección iluminarán.
Adquisición combinada de imágenes por las funciones panorámica y EFI
La función de imagen focal extendida (EFI) permite obtener imágenes totalmente enfocadas mediante la adquisición en serie de múltiples imágenes bajo diferentes planos focales gracias a dispositivos manuales y motorizados. En el modo manual, la función panorámica permite adquirir imágenes más grandes que el campo visual del microscopio desplazando la platina por la muestra de forma manual o totalmente automatizada. Usando el software PRECiV Pro ahora puede combinar las funciones panorámicas y EFI instantáneas —incluso en las platinas microscópicas manuales— manteniendo las dos manos en el microscopio. Un indicador de marco cromático muestra la calidad de cada imagen que se está uniendo, mientras que una pantalla aparte muestra la imagen en vivo y la imagen unida una al lado de la otra. Mediante dispositivos motorizados, la adquisición de tales imágenes panorámicas y EFI combinadas puede ejecutarse de forma completamente automática.*
*Requiere los módulos opcionales de motorización o adquisición en 3D
Acceda fácilmente a la función panorámica para adquirir de forma manual y automática imágenes panorámicas.
Adquiera rápidamente imágenes enfocadas de forma manual o automática con la función EFI.
Combine las funciones de EFI y panorámica para obtener imágenes grandes y totalmente enfocadas.
Mediciones interactivas avanzadas
PRECiV Pro permite ejecutar mediciones bidimensionales precisas y reproducibles en una imagen en vivo o grabada al combinar la interfaz del usuario sencilla y las funciones potentes como la detección automática de bordes. Este última permite medir de forma sencilla y fiable la distancia entre puntos. Otras funciones útiles para la medición son:
- Círculos con bordes detectables
- Varita mágica para la detección automática de área
- Líneas auxiliares para facilitar las mediciones geométricas complejas
- Capacidad de asociar objetos para conectar mediciones existentes
Los resultados de las mediciones pueden compilarse en un libro de trabajo y exportarse con facilidad a Microsoft Excel.
Automatice las tareas repetitivas con macros
Los macros (sucesiones simples de operaciones) pueden ser grabados y aplicados en imágenes individuales o en una serie de imágenes de forma automática. Use la grabación de macros para grabar y reproducir los macros almacenados fácilmente.
Potencie su experiencia microscópica con la IA
El software PRECiV junto con la tecnología TruAI™ proporcionan análisis de imágenes que superan los algoritmos clásicos. Es posible aplicar una red neuronal formada a sus muestras para activar una reproducibilidad más elevada y un análisis más sólido. A fin de mejorar la formación de la red neuronal, es posible seleccionar entre el método de segmentación semántica o el de instancias. Esto permite afrontar aplicaciones difíciles en un solo paso.
Inteligencia artificial en directo (Live IA)
La inteligencia artificial (IA) en directo [Live IA]* es una potente herramienta de uso diario. Muestra detalles detectados directamente en la imagen en directo usando una superposición (máscara). Esto le permite estudiar fácilmente la muestra en busca de cualquier mancha deseada o indeseada sin alterar la imagen de origen. La IA en directo también permite mejorar la calidad de la imagen, como al retirar rasguños indeseados para ejecutar análisis optimizados. Como opción, la tecnología PRECiV TruAI también puede hacer recuentos de los defectos e identificarlos en la imagen en vivo de su muestra.**
*Usando el módulo de formación de red neuronal opcional.
**Usando las soluciones de recuento y medición [Count & Measure] y para materiales [Materials Solutions] (análisis de fase, distribución de partículas, porosidad).
Integración de redes neuronales (inteligencia artificial)
La inteligencia artificial del software PRECiV puede usarse en un(a) PC incluso cuando está fuera de línea.* La formación se lleva a cabo a partir de un conjunto de datos suministrados, y la calidad resultante del análisis por IA depende de las imágenes proporcionadas para dicha formación.
- Solución ideal para aplicaciones exigentes que requieren un análisis de imágenes complejo
- Uso de redes neuronales formadas para segmentar imágenes mediante la solución de ciencia de los materiales (Material Solutions) y aquella de recuento y medición (Count & Measure).
- Uso de redes neuronales formadas para crear un mapa de probabilidad a fin de distinguir las características de la imagen.
- Formación de redes neuronales usando métodos de segmentación semántica (concentrándose en la detección de fase) o de instancias (concentrándose en el recuento de objetos)
- Interfaz de formación sencilla e interactiva para una formación rápida de la red neuronal cuando un pequeño número de objetos debe ser detectado.
- Extracción de rasguños o texturas indeseadas durante la observación de la imagen en directo sin alterar los datos originales.
*La tecnología PRECiV AI no usa la inteligencia artificial generativa. PRECiV AI funciona autónomamente a partir de una red y puede usarse en un(a) PC que esté desconectada.

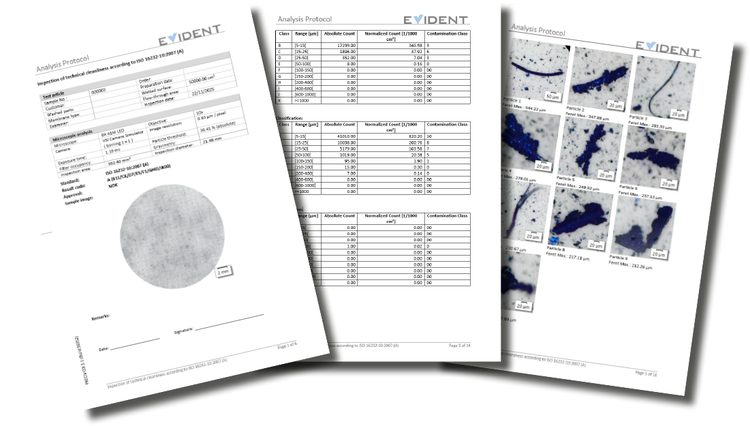

Informe profesional que resume los datos del recuento de partículas y los detalles de la imagen obtenidos con el aumento (zoom) digital
Generación de informes eficiente
Generar un informe a menudo requiere más tiempo que la captura de una imagen o la ejecución de las mediciones. PRECiV Pro facilita una generación de informes intuitiva con el fin de producir informes inteligentes y sofisticados, basados en plantillas predefinidas y personalizadas. Los informes pueden ser modificados fácilmente para, después, ser exportados a Microsoft Word, Excel o PowerPoint.
Módulos opcionales de PRECiV Pro
- Adquisición en 3D: [3D Acquisition] Control Z codificado y motorizado con funciones de mapeo de altura.
- Motorización: [Motorization] Controle microscopios manuales y semiautomáticos, así como dispositivos motorizados dedicados a la ciencia de los materiales e ingeniería industrial.
- Soluciones de software personalizadas: [Customized Software Solutions] Soluciones de software compatibles con las platinas motorizadas X, Y, Z (macro a micro, navegación por oblea, medición con platina).
- Formación de redes neuronales: [Neural Network Training] Forme redes neuronales usando los métodos de segmentación semántica (para una correcta identificación o cuando la separación de objetos es irrelevante) o de instancias (para objetos en contacto, como granos).
- Aplicaciones de análisis en 3D: [3D analysis applications] Mediciones de perfil de línea en 3D, mediciones avanzadas en 3D y análisis de la rugosidad superficial de las imágenes en 3D.
- Recuento y medición: [Count and Measure] La detección de objetos y la medición de la distribución del tamaño se encuentran entre las aplicaciones más importantes para el procesamiento de imágenes digitales. La solución de recuento y medición de PRECiV aplica métodos de umbral avanzados para clasificar objetos —como partículas y rasguños— a partir del fondo y de manera fiable.
- Dimensionamiento del tamaño de grano: [Grain Sizing] Los fabricantes de acero emplean esta solución para medir y controlar el tamaño de los granos después de haber efectuado el trazado seccionado, pulido y grabado en muestras de acero. La intersección del tamaño de grano se basa en la superposición de líneas de prueba y el recuento del número de intersecciones entre los límites del grano, mientras que la determinación del tamaño de grano planimétrica reconstruye los límites para cada grano y determina el tamaño del grano con el porcentaje de área de la segunda fase.
- Inclusiones no metálicas: [Non-Metallic Inclusions] Los fabricantes de acero emplean esta función para medir y controlar la forma y el tamaño de las inclusiones no metálicas (óxido, alúmina, sulfuro o silicato) en el acero.
- Fundición de hierro: [Cast Iron] Los fabricantes de piezas de fundición emplean esta solución para medir y controlar la nodularidad del grafito y verificar las características mecánicas de sus productos de fundición.
- Espesor de capa: [Layer Thickness] Es posible medir una o varias capas de una muestra seccionada mediante la solución de espesor de capa. Las formas son determinadas y las capas son medidas de forma automática.
- Secuencia de medición [Measurement Sequence] Esta solución es usada para ejecutar mediciones interactivas con diferentes herramientas de medición en una secuencia predefinida.
- Porosidad: [Porosity] Esta solución permite medir los poros —ya sea para la fracción de área o la cantidad de poros superficiales— mediante las áreas de interés [ROI] (circulares, triangulares, rectangulares y polígonos) y los umbrales.
- Distribución de partículas: [Particle Distribution] Esta solución sirve para crear los histogramas y las tablas de distribución para el tamaño de las partículas a partir de una serie de imágenes o de múltiples imágenes.
- Espesor de revestimiento: [Coating Thickness] Esta solución permite medir el espesor de revestimientos a partir de imágenes de vista superior con el método Calotest.
- Análisis de fase: [Phase Analysis] Esta solución ofrece una nueva opción integrada para efectuar análisis de fase en una selección de varias áreas de interés (ROI) que incluyen triángulos, círculos, rectángulos y polígonos.
- Distancia entre los brazos de dendrita: [Dendrite Arm Spacing] Esta solución se usa para determinar de forma manual o automática la distancia media entre los brazos de dendrita en la fundición de aluminio.
- Comparación de diagramas en estándares seleccionados para el dimensionamiento del tamaño de granos, inclusión no metálica y metales endurecidos: Una imagen en directo o fija puede superponerse en gráficos de estándares para efectuar comparaciones. El software también ofrece la función de vista preliminar.
PRECiV DSX
PRECiV™ DSX para microscopios digitales
El módulo de software PRECiV DSX permite controlar nuestros microscopios digitales de la serie DSX, como los sistemas DSX2000y DSX1000. Agiliza la distribución de su trabajo de inspección gracias al control que ofrece para la observación de nivel macro a micro, los múltiples métodos de observación accesibles a partir de un simple clic y los fáciles cambios entre las lentes de objetivo.
Respalda su configuración microscópica modular
PRECiV DSX es compatible con todos los microscopios digitales de la serie DSX (todos los modelos) y los accesorios asociados.
Hardware compatible
- Configuraciones con los estativos inclinables (basculantes) y verticales
- Cabezal de zoom motorizado, universal y estándar
- Consolas DSX
- Variedad de platinas motorizadas

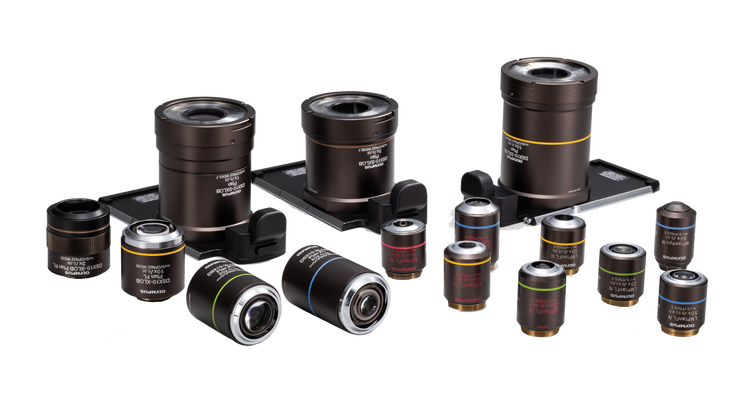

Lentes de objetivo compatibles
PRECiV DSX respalda una gama de hasta 20 lentes de objetivo para los microscopios digitales DSX, además de las opciones de distancia de trabajo superlarga y alta apertura numérica.
La mejor observación para sus imágenes
Mediante un simple clic, el módulo de software PRECiV DSX puede intercambiar de forma instantánea las condiciones de observación (entre campo claro, oblicua, campo oscuro, polarización, iluminación MIX, contraste de interferencia diferencial [DIC] y relieve con sombreado) a fin de guiarle en la obtención de la mejor imagen para su muestra bajo análisis.
Observación de relieve con sombreado
El software PRECiV DSX funciona con nuestro exclusivo método de observación de relieve con sombreado en el microscopio DSX2000. Use este método para poner al instante defectos ultrafinos y difíciles de ver en manifiesto sin experimentar retardos en el posprocesamiento. Desplace su platina y escanee su muestra sin dificultad, aprovechando las imágenes instantáneas de relieve con sombreado para ejecutar sus inspecciones de forma rápida y completa.
Capacitación mínima requerida
Todo su equipo, al seguir una inspección predefinida en el modo EZ (modo fácil), puede completar un análisis microscópico eficaz a través de una capacitación mínima. La interfaz del PRECiV DSX también permite acceder a un control completo destinado a los usuarios experimentados a través del modo de inspección flexible si se requieren análisis más avanzados.
Mediciones interactivas avanzadas
PRECiV DSX permite ejecutar mediciones bidimensionales precisas y reproducibles en una imagen en vivo o grabada al combinar la interfaz del usuario sencilla y las funciones potentes como la detección automática de bordes. Este última permite medir de forma sencilla y fiable la distancia entre puntos. Otras funciones útiles para la medición son:
- Círculos con bordes detectables
- Varita mágica para la detección automática de área
- Líneas auxiliares para facilitar las mediciones geométricas complejas
- Capacidad de asociar objetos para conectar mediciones existentes
Mediciones 3D simples y avanzadas
PRECiV DSX ofrece mediciones 3D simples (perfil de línea) para todas las imágenes con información de altura. En las mediciones avanzadas (rugosidad superficial, espesor de película y medición de volumen), PRECiV DSX puede exportar imágenes directamente a la aplicación de análisis 3D para llevar a cabo tareas de procesamiento y análisis posteriores.
El software PRECiV ofrece mediciones 3D simples (perfil de línea) para todas las imágenes con información de altura.
En las mediciones avanzadas (rugosidad superficial, espesor de película y medición de volumen), el software PRECiV puede exportar imágenes directamente a la aplicación de análisis 3D.
Adquisición combinada de imágenes por las funciones panorámica y EFI
La función de imagen focal extendida (EFI) permite obtener imágenes totalmente enfocadas mediante la adquisición en serie de múltiples imágenes bajo diferentes planos focales gracias a dispositivos manuales y motorizados. La función panorámica le permite adquirir imágenes más grandes que el campo de visión del microscopio. Con PRECiV DSX, podrá calcular las imágenes panorámicas y EFI fuera de línea basándose en las imágenes adquiridas previamente.
Potencie su experiencia microscópica con la IA
El software PRECiV junto con la tecnología de aprendizaje profundo TruAI™ proporcionan análisis de imágenes que superan los algoritmos clásicos. Es posible aplicar una red neuronal formada a sus muestras para activar una reproducibilidad más elevada y un análisis más sólido. A fin de mejorar la formación de la red neuronal, es posible seleccionar entre el método de segmentación semántica o el de instancias. Esto permite afrontar aplicaciones difíciles en un solo paso.
Inteligencia artificial en directo (Live IA)
La inteligencia artificial (IA) en directo [Live IA]* es una potente herramienta de uso diario. Muestra detalles detectados directamente en la imagen en directo usando una superposición (máscara). Esto le permite estudiar fácilmente la muestra en busca de cualquier mancha deseada o indeseada sin alterar la imagen de origen. La IA en directo también permite mejorar la calidad de la imagen, como al retirar rasguños indeseados para ejecutar análisis optimizados. Como opción, la tecnología PRECiV TruAI también puede hacer recuentos de los defectos e identificarlos en la imagen en vivo de su muestra.**
*Usando el módulo de formación de red neuronal opcional.
**Usando las soluciones de recuento y medición [Count & Measure] y para materiales [Materials Solutions] (análisis de fase, distribución de partículas, porosidad).
Integración de redes neuronales (inteligencia artificial)
La inteligencia artificial del software PRECiV puede usarse en un(a) PC incluso cuando está fuera de línea.* La formación se lleva a cabo a partir de un conjunto de datos suministrados, y la calidad resultante del análisis por IA depende de las imágenes proporcionadas para dicha formación.
- Solución ideal para aplicaciones exigentes que requieren un análisis de imágenes complejo
- Uso de redes neuronales formadas para segmentar imágenes mediante la solución de ciencia de los materiales (Material Solutions) y aquella de recuento y medición (Count & Measure).
- Uso de redes neuronales formadas para crear un mapa de probabilidad a fin de distinguir las características de la imagen.
- Formación de redes neuronales usando métodos de segmentación semántica (concentrándose en la detección de fase) o de instancias (concentrándose en el recuento de objetos)
- Interfaz de formación sencilla e interactiva para una formación rápida de la red neuronal cuando un pequeño número de objetos debe ser detectado.
- Extracción de rasguños o texturas indeseadas durante la observación de la imagen en directo sin alterar los datos originales.
*La tecnología PRECiV AI no usa la inteligencia artificial generativa. PRECiV AI funciona autónomamente a partir de una red y puede usarse en un(a) PC que esté desconectada.
Módulos opcionales de PRECiV DSX
- Formación de redes neuronales: [Neural Network Training] Forme redes neuronales usando los métodos de segmentación semántica (para una correcta identificación o cuando la separación de objetos es irrelevante) o de instancias (para objetos en contacto, como granos).
- Aplicaciones de análisis en 3D: [3D analysis applications] Mediciones de perfil de línea en 3D, mediciones avanzadas en 3D y análisis de la rugosidad superficial de las imágenes en 3D.
- Recuento y medición: [Count and Measure] La detección de objetos y la medición de la distribución del tamaño se encuentran entre las aplicaciones más importantes para el procesamiento de imágenes digitales. La solución de recuento y medición de PRECiV aplica métodos de umbral avanzados para clasificar objetos —como partículas y rasguños— a partir del fondo y de manera fiable.
- Dimensionamiento del tamaño de grano: [Grain Sizing] Los fabricantes de acero emplean esta solución para medir y controlar el tamaño de los granos después de haber efectuado el trazado seccionado, pulido y grabado en muestras de acero. La intersección del tamaño de grano se basa en la superposición de líneas de prueba y el recuento del número de intersecciones entre los límites del grano, mientras que la determinación del tamaño de grano planimétrica reconstruye los límites para cada grano y determina el tamaño del grano con el porcentaje de área de la segunda fase.
- Inclusiones no metálicas: [Non-Metallic Inclusions] Los fabricantes de acero emplean esta función para medir y controlar la forma y el tamaño de las inclusiones no metálicas (óxido, alúmina, sulfuro o silicato) en el acero.
- Fundición de hierro: [Cast Iron] Los fabricantes de piezas de fundición emplean esta solución para medir y controlar la nodularidad del grafito y verificar las características mecánicas de sus productos de fundición.
- Espesor de capa: [Layer Thickness] Es posible medir una o varias capas de una muestra seccionada mediante la solución de espesor de capa. Las formas son determinadas y las capas son medidas de forma automática.
- Secuencia de medición [Measurement Sequence] Esta solución es usada para ejecutar mediciones interactivas con diferentes herramientas de medición en una secuencia predefinida.
- Porosidad: [Porosity] Esta solución permite medir los poros —ya sea para la fracción de área o la cantidad de poros superficiales— mediante las áreas de interés [ROI] (circulares, triangulares, rectangulares y polígonos) y los umbrales.
- Distribución de partículas: [Particle Distribution] Esta solución sirve para crear los histogramas y las tablas de distribución para el tamaño de las partículas a partir de una serie de imágenes o de múltiples imágenes.
- Espesor de revestimiento: [Coating Thickness] Esta solución permite medir el espesor de revestimientos a partir de imágenes de vista superior con el método Calotest.
- Análisis de fase: [Phase Analysis] Esta solución ofrece una nueva opción integrada para efectuar análisis de fase en una selección de varias áreas de interés (ROI) que incluyen triángulos, círculos, rectángulos y polígonos.
- Distancia entre los brazos de dendrita: [Dendrite Arm Spacing] Esta solución se usa para determinar de forma manual o automática la distancia media entre los brazos de dendrita en la fundición de aluminio.
- Comparación de diagramas en estándares seleccionados para el dimensionamiento del tamaño de granos, inclusión no metálica y metales duros : Una imagen en directo o fija puede superponerse en gráficos de estándares para efectuar comparaciones. El software también ofrece la función de vista preliminar.
PRECiV Desktop
PRECiV™ Desktop
Funciones fiables de medición y generación de informes
El software PRECiV™ Desktop ha sido diseñado para clientes que desean ejecutar un posprocesamiento de sus datos separado del microscopio con todas las capacidades de medición y análisis disponibles, pero sin la cámara ni los controles de captura de imágenes.
Procesamiento de imágenes (filtros de matriz y ajustes de color/contraste)
Si tiene que procesar sus imágenes, PRECiV Desktop ofrece muchas herramientas como los filtros de detección de bordes, filtros de suavizado y filtros de nitidez, además de ajustes de contraste e intensidad, corrección de sombreado y eliminación del fondo, realce de contraste dinámico y filtros morfológicos.
Mediciones interactivas avanzadas
PRECiV Desktop permite ejecutar mediciones bidimensionales precisas y reproducibles en una imagen en vivo o grabada al combinar la interfaz del usuario sencilla y las funciones potentes como la detección automática de bordes. Este última permite medir de forma sencilla y fiable la distancia entre puntos. Otras funciones útiles para la medición son:
- Círculos con bordes detectables
- Varita mágica para la detección automática de área
- Líneas auxiliares para facilitar las mediciones geométricas complejas
- Capacidad de asociar objetos para conectar mediciones existentes
Los resultados de las mediciones pueden compilarse en un libro de trabajo y exportarse con facilidad a Microsoft Excel.
Automatice las tareas repetitivas con macros
Los macros (sucesiones simples de operaciones) pueden ser grabados y aplicados en imágenes individuales o en una serie de imágenes de forma automática. Use la grabación de macros para grabar y reproducir los macros almacenados fácilmente.
Solución 3D
Las mediciones de perfil 3D y de rugosidad superficial también están disponibles en el software PRECiV. La solución 3D básica extrae el perfil 3D a partir de cualquier imagen 3D adquirida a través de la función EFI, de cualquier apilamiento en Z 3D o archivo que incluya la información de altura. Este potente método, que cubre todos los microscopios, evalúa la condición superficial de la muestra.
En el caso de las mediciones 3D avanzadas, es posible establecer la conexión entre todas sus imágenes adquiridas y la aplicación de análisis 3D especializada con el fin de poner en marcha las técnicas de medición de rugosidad a nivel del perfil y área. El software PRECiV posibilita la exportación de datos mediante el formato de archivo .oir para asegurar una mejor compatibilidad con otros sistemas, como nuestros microscopios confocales láser de la serie LEXT™.
El software PRECiV ofrece mediciones 3D simples (perfil de línea) para todas las imágenes con información de altura.
En las mediciones avanzadas (rugosidad superficial, espesor de película y medición de volumen), el software PRECiV puede exportar imágenes directamente a la aplicación de análisis 3D.
Potencie su experiencia microscópica con la IA
El software PRECiV junto con la tecnología de aprendizaje profundo TruAI™ proporcionan análisis de imágenes que superan los algoritmos clásicos. Es posible aplicar una red neuronal formada a sus muestras para activar una reproducibilidad más elevada y un análisis más sólido. A fin de mejorar la formación de la red neuronal, es posible seleccionar entre el método de segmentación semántica o el de instancias. Esto permite afrontar aplicaciones difíciles en un solo paso.
Integración de redes neuronales (inteligencia artificial)
La inteligencia artificial del software PRECiV puede usarse en un(a) PC incluso cuando está fuera de línea.* La formación se lleva a cabo a partir de un conjunto de datos suministrados, y la calidad resultante del análisis por IA depende de las imágenes proporcionadas para dicha formación.
- Solución ideal para aplicaciones exigentes que requieren un análisis de imágenes complejo
- Uso de redes neuronales formadas para segmentar imágenes mediante la solución de ciencia de los materiales (Material Solutions) y aquella de recuento y medición (Count & Measure).
- Uso de redes neuronales formadas para crear un mapa de probabilidad a fin de distinguir las características de la imagen.
- Formación de redes neuronales usando métodos de segmentación semántica (concentrándose en la detección de fase) o de instancias (concentrándose en el recuento de objetos)
- Interfaz de formación sencilla e interactiva para una formación rápida de la red neuronal cuando un pequeño número de objetos debe ser detectado.
- Extracción de rasguños o texturas indeseadas durante la observación de la imagen en directo sin alterar los datos originales.
*La tecnología PRECiV AI no usa la inteligencia artificial generativa. PRECiV AI funciona autónomamente a partir de una red y puede usarse en un(a) PC que esté desconectada.
Informe profesional que resume los datos del recuento de partículas y los detalles de la imagen obtenidos con el aumento (zoom) digital
Generación de informes eficiente
Generar un informe a menudo requiere más tiempo que la captura de una imagen o la ejecución de las mediciones. PRECiV Desktop facilita una generación de informes intuitiva con el fin de producir informes inteligentes y sofisticados, basados en plantillas predefinidas y personalizadas. Los informes pueden ser modificados fácilmente para, después, ser exportados a Microsoft Word, Excel o PowerPoint.
Módulos opcionales de PRECiV Desktop
- Formación de redes neuronales: [Neural Network Training]Forme redes neuronales usando los métodos de segmentación semántica (para una correcta identificación o cuando la separación de objetos es irrelevante) o de instancias (para objetos en contacto, como granos).
- Aplicaciones de análisis en 3D: [3D analysis applications] Mediciones de perfil de línea en 3D, mediciones avanzadas en 3D y análisis de la rugosidad superficial de las imágenes en 3D.
- Recuento y medición: [Count and Measure] La detección de objetos y la medición de la distribución del tamaño se encuentran entre las aplicaciones más importantes para el procesamiento de imágenes digitales. La solución de recuento y medición de PRECiV aplica métodos de umbral avanzados para clasificar objetos —como partículas y rasguños— a partir del fondo y de manera fiable.
- Dimensionamiento del tamaño de grano: [Grain Sizing] Los fabricantes de acero emplean esta solución para medir y controlar el tamaño de los granos después de haber efectuado el trazado seccionado, pulido y grabado en muestras de acero. La intersección del tamaño de grano se basa en la superposición de líneas de prueba y el recuento del número de intersecciones entre los límites del grano, mientras que la determinación del tamaño de grano planimétrica reconstruye los límites para cada grano y determina el tamaño del grano con el porcentaje de área de la segunda fase.
- Inclusiones no metálicas: [Non-Metallic Inclusions] Los fabricantes de acero emplean esta función para medir y controlar la forma y el tamaño de las inclusiones no metálicas (óxido, alúmina, sulfuro o silicato) en el acero.
- Fundición de hierro: [Cast Iron] Los fabricantes de piezas de fundición emplean esta solución para medir y controlar la nodularidad del grafito y verificar las características mecánicas de sus productos de fundición.
- Espesor de capa: [Layer Thickness] Es posible medir una o varias capas de una muestra seccionada mediante la solución de espesor de capa. Las formas son determinadas y las capas son medidas de forma automática.
- Secuencia de medición [Measurement Sequence] Esta solución es usada para ejecutar mediciones interactivas con diferentes herramientas de medición en una secuencia predefinida.
- Porosidad: [Porosity] Esta solución permite medir los poros —ya sea para la fracción de área o la cantidad de poros superficiales— mediante las áreas de interés [ROI] (circulares, triangulares, rectangulares y polígonos) y los umbrales.
- Distribución de partículas: [Particle Distribution] Esta solución sirve para crear los histogramas y las tablas de distribución para el tamaño de las partículas a partir de una serie de imágenes o de múltiples imágenes.
- Espesor de revestimiento: [Coating Thickness] Esta solución permite medir el espesor de revestimientos a partir de imágenes de vista superior con el método Calotest.
- Análisis de fase: [Phase Analysis] Esta solución ofrece una nueva opción integrada para efectuar análisis de fase en una selección de varias áreas de interés (ROI) que incluyen triángulos, círculos, rectángulos y polígonos.
- Distancia entre los brazos de dendrita: [Dendrite Arm Spacing] Esta solución se usa para determinar de forma manual o automática la distancia media entre los brazos de dendrita en la fundición de aluminio.
- Comparación de diagramas en estándares seleccionados para el dimensionamiento del tamaño de granos, inclusión no metálica y metales endurecidos: Una imagen en directo o fija puede superponerse en gráficos de estándares para efectuar comparaciones. El software también ofrece la función de vista preliminar.
Especificaciones
Especificaciones de PRECiV™, versión 2.2.1
• : Función estándar; ◦ : Función opcional; — No disponible
| Capture | Core | Pro | DSX | Desktop | |
| Adquisición de imágenes | |||||
| Adquisición básica de imágenes por las cámaras Evident; incluye la calibración automática | • | • | • | - | - |
| Adquisición de imágenes ampliada, incluidos HDR, Live HDR (con DP74 y DP75) y el navegador de posición | • | • | • | - | - |
| Eliminación del halo mediante el control deslizante MIX (microscopio) o la luz anular LED (estereomicroscopio). | - | • | • | • | - |
| Función de la mejor imagen [Best Image] (todos los modos, relieve con sombreado, BF, OBQ, DF, MIX, PO y DIC) | - | - | - | • | - |
| Grabación de video | • | • | • | • | - |
| Captura en intervalos | - | ◦ | • | • | - |
| Imagen focal extendida (EFI) mediante el modo manual o instantáneo | - | • | • | • | - |
| Adquisición de imágenes de gran tamaño (panorámicas) mediante el modo manual o instantáneo | - | ◦ | • | • | - |
| Combinación de las imágenes EFI y panorámica mediante el modo manual | - | ◦ | • | • | - |
| EFI automática usando dispositivos motorizados, como el modo de escaneo rápido | - | ◦ | ◦ | • | - |
| Panorámica automática usando dispositivos motorizados | - | ◦ | ◦ | • | - |
| Navegación de muestra y gestión de la lista de posiciones usando dispositivos motorizados | - | ◦ | ◦ | • | - |
| Combinación de las imágenes EFI y panorámica automáticas usando dispositivos motorizados. | - | ◦ | ◦ | • | - |
| Autoenfoque continuo | - | • | • | •*1 | - |
| Herramientas de imagen y personalización | |||||
| Interfaz de usuario con funciones agrupadas por finalidad | • | • | • | • | • |
| Capa de información superpuesta (barra de escala, rectángulo de selección, retícula digital) | • | • | • | • | • |
| Magnificación en pantalla | • | • | • | • | - |
| Administrador de macros [Macro Manager] | - | • | • | • | • |
| Anotaciones estáticas | • | • | • | • | • |
| Zoom en vivo | • | • | • | • | - |
| Mediciones y análisis de imágenes | |||||
| Medición interactiva básica (línea horizontal, línea vertical, línea arbitraria, polilínea, círculo [circunferencia] de tres puntos, rectángulo, rectángulo rotativo, ángulo de tres puntos, ángulo de cuatro puntos, línea perpendicular, línea paralela, distancia, área de polígono, distancia XY, distancia entre dos líneas cruzadas, círculo [circunferencia] para delimitar distancia, regla lineal, coordenadas de punto) | • | • | • | • | • |
| Medición de perfil de línea en 3D y mediciones en 3D sencillas | - | ◦ | ◦ | • | • |
| Aplicaciones de análisis en 3D: [3D analysis applications] Mediciones de perfil de línea en 3D, mediciones avanzadas en 3D y análisis de la rugosidad superficial de las imágenes en 3D | - | ◦ | ◦ | ◦ | ◦ |
| Mediciones de perfil de línea en 2D. | - | ◦ | • | • | • |
| Medición interactiva avanzada que comprende detección automática de bordes y líneas auxiliares (regla angular, círculo [circunferencia] de dos puntos, elipse girada, polígono cerrado, varita mágica, polígono interpolado, líneas perpendiculares múltiples, líneas de asimetría, espesor de garganta). | - | ◦ | • | • | • |
| Marcado de red neuronal | - | • | • | • | • |
| Inteligencia artificial en directo (Live IA) | - | • | • | • | • |
| EFI fuera de línea, panorámica fuera de línea | - | ◦ | ◦ | • | • |
| Filtros de optimización de imagen (filtros de detección de bordes, filtros de suavizado y filtros de nitidez), ajuste de intensidad y contraste, corrección de sombreado y sustracción de fondo, mejora de contraste dinámico, filtros morfológicos. | - | • | • | • | • |
| Generación de informes | |||||
| Exportación de datos a un libro de trabajo de Evident | • | • | • | • | • |
| Exportación de datos a Microsoft Excel | - | • | • | • | • |
| Creación de informes y presentaciones en Microsoft 365, Office 2019 y Office 2021 | - | ◦ | • | • | • |
| Soporte de dispositivos *2 | |||||
| Microscopios Evident *2 y cámaras Evident *3 | • | • | • | - | - |
| Platinas motorizadas X e Y de terceros (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Unidades de enfoque motorizadas X e Y de terceros (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Cámaras SWIR de terceros | - | ◦ | ◦ | - | - |
| Sistema DSX2000/DSX1000, consola y cámara macro | - | - | - | • | - |
| Complementos opcionales | |||||
| Motorización | - | ◦ | ◦ | • | - |
| Adquisición en 3D | - | ◦ | ◦ | • | - |
| Recuento y medición | - | ◦ | ◦ | ◦ | ◦ |
| Determinación del tamaño de grano | - | ◦ | ◦ | ◦ | ◦ |
| Inclusiones no metálicas | - | ◦ | ◦ | ◦ | ◦ |
| Fundición de hierro | - | ◦ | ◦ | ◦ | ◦ |
| Espesor de capa | - | ◦ | ◦ | ◦ | ◦ |
| Secuencia de medición | - | ◦ | ◦ | ◦ | ◦ |
| Porosidad | - | ◦ | ◦ | ◦ | ◦ |
| Distribución de partículas | - | ◦ | ◦ | ◦ | ◦ |
| Espesor de revestimiento | - | ◦ | ◦ | ◦ | ◦ |
| Análisis de fase | - | ◦ | ◦ | ◦ | ◦ |
| Formación de redes neuronales | - | ◦ | ◦ | ◦ | ◦ |
| Distancia entre los brazos de dendrita | - | ◦ | ◦ | ◦ | ◦ |
| Comparación de gráficos sobre normas seleccionadas para el tamaño del grano, la evaluación del grafito, las inclusiones no metálicas y los metales duros | - | ◦ | ◦ | ◦ | ◦ |
| Soluciones de software personalizadas | - | ◦ | ◦ | ◦ | ◦ |
*1 Sólo DSX2000
*2 Póngase en contacto con Evident para obtener información sobre los dispositivos compatibles.
*3 Admite los microscopios: BX41M-LED, BX51, BX51M, BX53M, GX41, GX51, GX53, GX71, MX51, MX63, MX63L, SZ61, SZX7, SZX9, SZX10, SZX12, SZX16, BX3M-CB, BX3M-CBFM, BXFM, DSX1000 y DSX2000.
*4 Compatible con las siguientes cámaras microscópicas: LC30, LC35, DP22, DP23, DP23M, DP27, DP28, DP73, DP73 WDR, DP74, DP75, SC30, SC50, SC100, SC180 y UC90.
*5 Compatible con los productos Chuo Seiki: QT-ADM3, MSS-50C-OB, MSS-50WC-OB, MSS-150C, MSS-399C, MSSS-FM1; los productos Ludl: MAC6000, 96S100, 96S109-LE, 96S103-6-LE, 96S106-O3-LE, 96A404; los productos Märzhäuser: TANGO, SCAN 75x50, SCAN130x85, SCAN 225x76, SCAN 200x200, SCAN 300x300, MFD-2; los productos Prior: ProScan 3, ES111, H101F, H105, H112, H117, PS3H122R.
Requisitos del PC para PRECiV Capture/Core/Pro/Desktop, v. 2.2.1
Espacio mínimo de 50 GB para guardar imágenes y datos
Requisitos especiales de memoria para algunas funciones:
Formación de redes neuronales: RAM de 32 GB
Aplicación de análisis 3D: RAM de 32 GB
1920 × 1080 (alta definición completa [Full HD])
3840 × 2160 (4K), 27/32 pulg. (150 % de escala de visualización)
Requisitos especiales de la tarjeta gráfica para algunas funciones
Requisitos del PC para PRECiV DSX v. 2.2.1
Espacio mínimo de 50 GB para guardar imágenes y datos
Requisitos especiales de memoria para algunas funciones:
Formación de redes neuronales: RAM de 32 GB
Aplicación de análisis 3D: RAM de 32 GB
1920 × 1080 (alta definición completa [Full HD])
3840 × 2160 (4K), 27/32 pulg. (150 % de escala de visualización)
Tarjeta gráfica de 64 bits, equivalente a NVIDIA Quadro P620 / T600 / T400 / T1000 / A400 / A1000 con un mínimo 4GB de RAM
Requisitos especiales de la tarjeta gráfica para algunas funciones:
• Formación de redes neuronales: Tarjeta gráfica NVIDIA compatible con CUDA 11 y RAM de 8 GB
Recursos
Conocimientos
Videos
PRECiV License Activation
PRECiV License Deactivation
PRECiV Installation
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_2.2_fv.mp4
Introducción a PRECiV™ 2.2
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_DSX_2.2.1_fv.mp4
Presentación PRECiV DSX v2.2.1
Aprovechar la excelencia operacional: Digitalización y medición avanzadas para el control de calidad e inspección con el software PRECiV™
• Translated Title: ¿Cómo navegar a través de las obleas/plaquetas electrónicas?
Videotutorial PRECiV™: Adquisición automatizada de la imagen focal extendida (EFI)
PRECiV™ 2.1: Revolucione sus análisis de imágenes
PRECiV™ - Solución personalizable : Ensayos de microdureza según los métodos Vickers y Knoop
PRECiV™ - Administrador de macros : Tareas repetitivas y automatizadas con macros
PRECiV: Mediciones repetitivas en 2D
PRECiV: Uso del software con una mínima capacitación
