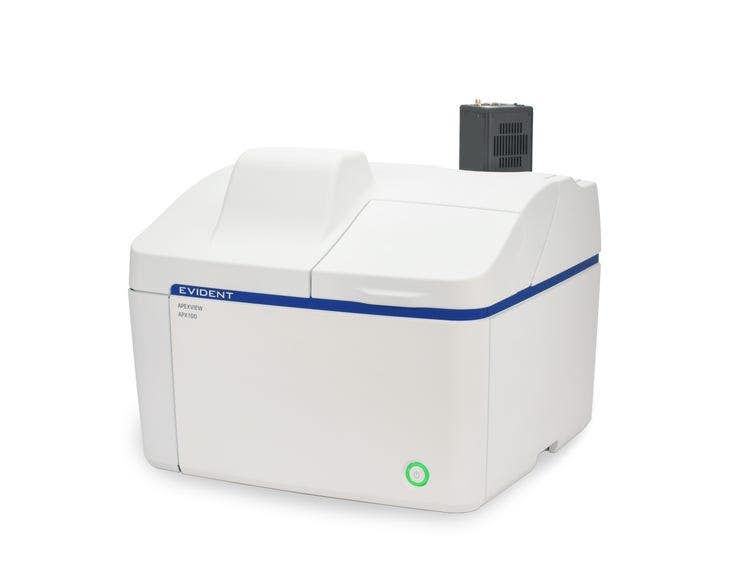

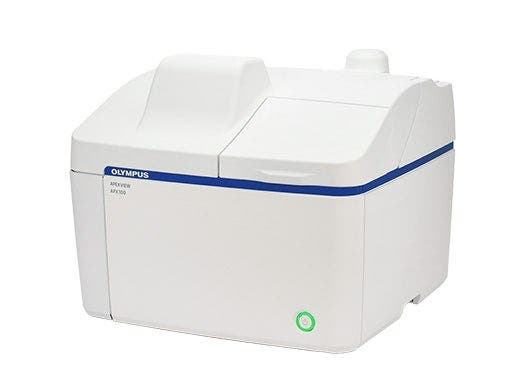

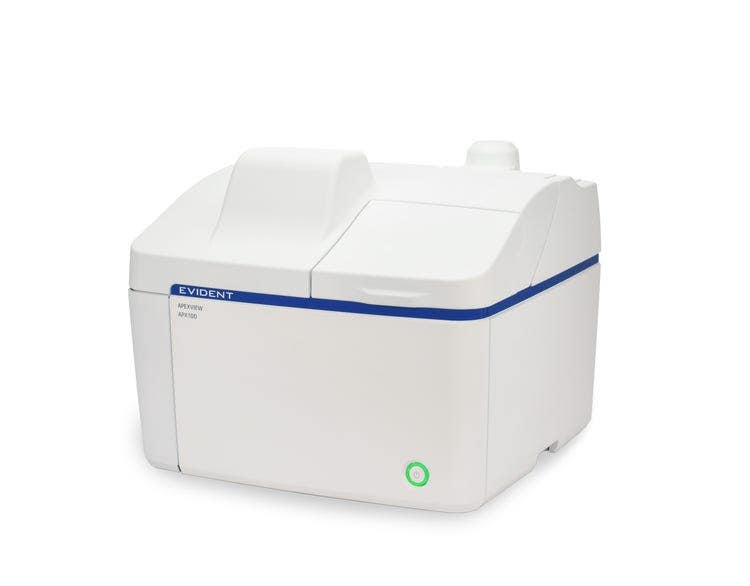

Microscopio de fluorescencia de sobremesa APEXVIEW APX100
El microscopio de fluorescencia de sobremesa APEXVIEW™ APX100 ofrece las capacidades de obtención de imágenes que los investigadores necesitan para generar resultados que impulsen el avance de la investigación. Diseñado teniendo en cuenta las realidades de los laboratorios modernos, combina simplicidad, rendimiento, calidad de imagen y flexibilidad en una plataforma totalmente digital. La automatización inteligente reduce las tareas manuales, propensas a errores, mientras que la óptica de primera calidad y el potente software contribuyen a proporcionar datos fiables en los que los investigadores pueden confiar.
Microscopio de fluorescencia de sobremesa APX100
Resultados que impulsan la investigación
Los investigadores deben centrarse en el descubrimiento, no en el equipo.

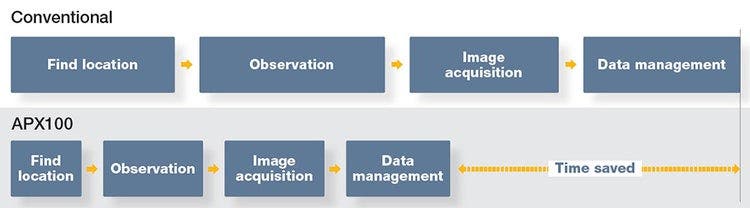

El microscopio de fluorescencia de sobremesa APX100 automatiza la obtención de imágenes, desde la localización de muestras y el enfoque automático hasta la gestión de datos. Gracias a una interfaz intuitiva, se puede acceder a todas las funciones con tan solo unos clics, sin necesidad de un modo avanzado específico.
Este sistema totalmente digital elimina la complejidad de los controles de la microscopía convencional y la necesidad de un cuarto oscuro, lo que hace que la obtención de imágenes avanzadas sea accesible para investigadores de todos los niveles de experiencia en .
Capture muestras con fluorescencia multicanal, campo claro, unión de imágenes, imágenes en pila Z, imágenes time-lapse y contraste de gradiente, todo ello en una única plataforma que impulsa el avance del conocimiento.
Riñón de ratón. Alexa Fluor 488 WGA, Alexa Fluor 568 faloidina, DAPI.
Automatización inteligente
Simplicidad que potencia a los usuarios

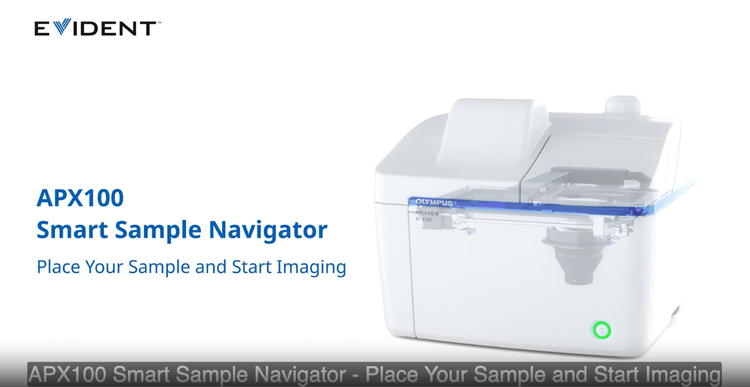

Detección automática de muestras
El navegador inteligente de muestras del APX100 utiliza inteligencia artificial integrada para localizar automáticamente las muestras y las regiones de interés, lo que le ayuda a pasar más rápidamente a la obtención de imágenes y a la recopilación de datos. Solo tiene que seleccionar su muestra, elegir cómo desea obtener las imágenes y comenzar a capturar datos.
Enfoque automático de alta velocidad
El enfoque automático del APX100 es hasta 12 veces más rápido que los algoritmos de enfoque automático convencionales, por lo que podrá dedicar menos tiempo a los ajustes y más tiempo a la recopilación de datos.

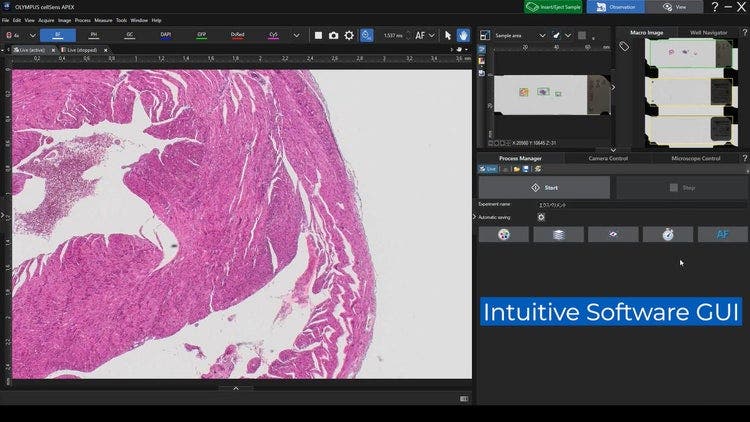

Interfaz intuitiva
Utilizar el APX100 es sencillo: introduzca la muestra, cierre la tapa y pulse un botón. El software intuitivo simplifica los flujos de trabajo de obtención de imágenes gracias a una interfaz fácil de aprender, lo que le permite configurar experimentos multidimensionales complejos con total confianza.
Gestión automatizada de proyectos y datos
El APX100 etiqueta, organiza y almacena automáticamente las imágenes, lo que contribuye a reducir el esfuerzo manual y a minimizar el riesgo de errores.

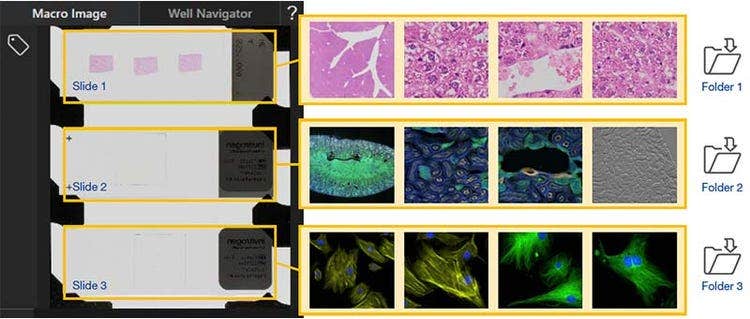

- Imágenes organizadas y fáciles de localizar: durante la adquisición de imágenes, el software crea automáticamente carpetas para cada muestra y guarda los datos de en la carpeta correcta
- Indexación coherente: mantiene sus datos organizados y fáciles de localizar, evitando que se guarden accidentalmente en una carpeta equivocada

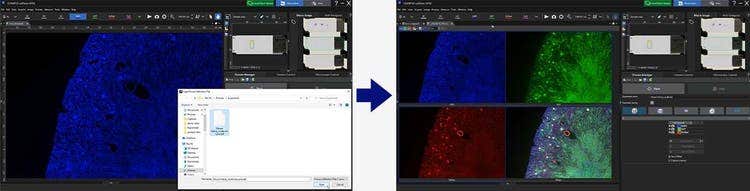

- Recuperación de los ajustes de adquisición de imágenes: todos los ajustes de adquisición importantes se guardan junto con los datos de las imágenes, de modo que puedan recuperarse fácilmente para futuros experimentos
Imágenes reveladoras
Imágenes que aportan nuevos conocimientos
Los avances científicos dependen de datos precisos y cuantificables.
El APX100 combina un hardware óptico de primera calidad con potentes funciones de procesamiento y análisis de imágenes, lo que proporciona a su investigación imágenes de alta calidad y le permite obtener los conocimientos más profundos que su trabajo exige.
Tubulina y núcleo de células BSC-1.
Corte de cerebro de rata. Izquierda: la aberración esférica provoca desenfoque. Derecha: aberración esférica corregida con el anillo de corrección motorizado.

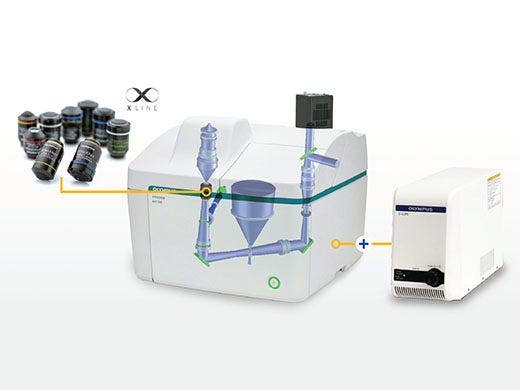

Óptica adaptada a su investigación
La reconocida óptica de Evident le ayuda a visualizar con precisión los detalles reales de las muestras, lo que facilita una comprensión exacta de la ubicación y la composición de las estructuras biológicas.
Equipe el APX100 con nuestra galardonada serie de objetivos X Line™ para obtener imágenes brillantes y uniformes, o utilice nuestros objetivos específicos para cada aplicación, diseñados para satisfacer cualquier necesidad de investigación. Avance en sus descubrimientos con opciones de inmersión en silic , larga distancia de trabajo y corrección plástica.
Un anillo de corrección motorizado permite ajustar la lente del objetivo a su tipo de muestra para mejorar aún más la calidad de la imagen.
Visualice con claridad muestras sin teñir
El método de contraste gradiente del APX100 proporciona una visualización detallada y de alto contraste de las muestras sin teñir.
- Visualización nítida sin tinción: observe desde muestras densas hasta pequeñas estructuras celulares
- Reduce el riesgo de contaminación: permite obtener imágenes a través de placas de vidrio y plástico, así como de placas multipocillo
- Claridad constante: reduce los efectos de halo y otros artefactos visuales que pueden producirse con los métodos convencionales de visualización de fase
«El contraste de gradiente contribuyó de manera significativa a verificar la reproducibilidad de la enfermedad al capturar con claridad la estructura fina de los organoides. Además, su capacidad para permitir una observación de alta calidad en condiciones de cultivo habituales es otra característica destacada».
Dr. Toshiro Sato, MD/PhD
Dr. Ryo Igarashi, MD/PhD
Universidad de Keio
Imágenes con contraste de gradiente de organoides hepatocitarios,
por cortesía del Dr. Ryo Igarashi y el Dr. Toshiro Sato, de la Facultad de Medicina de la Universidad de Keio
Pulmón de ratón captado con un objetivo UPLXAPO4X. Tinción: HE.
Imágenes unidas a la perfección

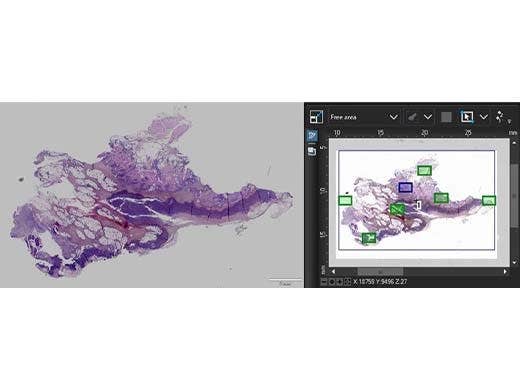

Vea toda su muestra en contexto. La corrección inteligente del sombreado de Evident ensambla automáticamente grandes áreas en una sola imagen sin costuras, con una alineación precisa y una corrección del sombreado que mantiene la iluminación uniforme de un extremo a otro.
Potente procesamiento de imágenes
La deconvolución TruSight™ de Evident recupera detalles más allá de los límites de la óptica, nitidez y mejora sus imágenes al tiempo que preserva la integridad cuantitativa en la que confían los investigadores para realizar análisis fiables.
Izquierda: sin TruSight. Derecha: con TruSight.
Portaobjetos cortesía de Encor Scientific
Imágenes de células vivas simplificadas
El APX100 permite la obtención de imágenes de células vivas a largo plazo con herramientas que mantienen la viabilidad celular al tiempo que ofrecen una calidad de imagen constante en cada punto temporal.
- Contraste de gradiente: proporciona una visualización clara y detallada de muestras transparentes, muestras de gran espesor y estructuras celulares sin necesidad de tinción
- Cámara de incubación: mantiene condiciones de cultivo estables con temperatura, humedad y CO₂ controlados
- Surface Finder: contrarresta la deriva focal para mantener la muestra enfocada durante experimentos a largo plazo con intervalos de tiempo
- Sistemas de perfusión: administran compuestos o cambian los medios de cultivo durante el experimento para capturar la respuesta celular en el momento en que se produce
Obtenga más información en nuestro libro electrónico
Ensayo de arañazo
Imágenes en time-lapse de un ensayo de rasguño con células endoteliales aórticas humanas (HAEC) (2 días).
Datos de imagen cortesía del Dr. Kazutaka Ueda, Departamento de Medicina Cardiovascular, Hospital de la Universidad de Tokio.
Óvulo fecundado de ratón
Observación con lapso de tiempo de 4 horas de un óvulo fecundado de ratón.
Funciones de procesamiento y análisis de imágenes que aceleran la investigación
Nuestro avanzado software de procesamiento y análisis de imágenes cellSens funciona a la perfección con el sistema APX100, proporcionándole las herramientas necesarias para procesar y analizar sus datos de forma rápida y eficiente.
Análisis de imágenes con cellSens
Una licencia opcional del software cellSens le ofrece potentes capacidades de análisis.
- Acceda a técnicas de procesamiento de imágenes, como el recuento de señales intracelulares, el análisis del brillo de los datos de lapso de tiempo y la tecnología de aprendizaje profundo TruAI de Evident

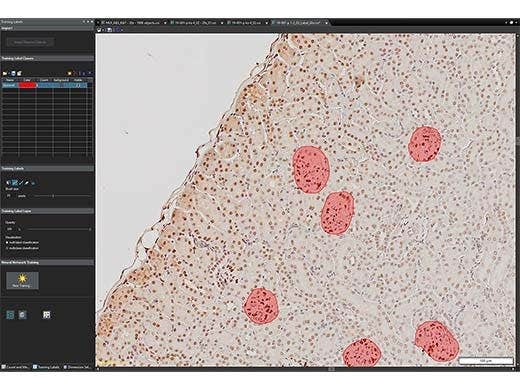

- La solución de aprendizaje profundo TruAI ofrece flexibilidad, desde la predicción de fenotipos nucleares multiclase para ensayos farmacológicos hasta la detección y segmentación rápidas y automatizadas de glomérulos
- La integración de cellSens permite un procesamiento sencillo e inmediato para realizar mediciones básicas y exportar imágenes
Análisis de células y colonias
- Recuento celular
- Recuento de colonias
- Estimación de la densidad celular
- Estimación de la cobertura de área / confluencia
- Análisis de la distribución del tamaño
Análisis morfológico
- Caracterización de la morfología celular
- Análisis de la morfología nuclear
- Medición de la circularidad
- Medición de la relación de aspecto
- Análisis del diámetro de Feret
Cuantificación de la fluorescencia
- Cuantificación de la expresión del reportero
- Medición de la intensidad de fluorescencia
- Análisis de células positivas
- Comparación de intensidad multicanal
Análisis de puntos y manchas
- Recuento de puntos fluorescentes
- Análisis de gránulos
- Análisis de puntos fluorescentes
- Cuantificación de agregados
«Necesitamos un microscopio capaz de obtener imágenes precisas de detalles extremadamente finos para captar los cambios estructurales en los cilios primarios. De entre las herramientas de observación que hemos utilizado, el microscopio APX100 ha ofrecido un rendimiento excepcional y fiable».
Dr. Yuki Kobayashi
Profesor asociado, Universidad de Hiroshima
https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4
Imágenes comparativas de los cilios primarios en los cerebros de ratones de control y ratones sometidos a 21 días de estrés. Imágenes cortesía del profesor Yuki Kobayashi, de la Universidad de Hiroshima.
Gran flexibilidad
«El sistema de doble cámara del APX100 —que cuenta tanto con una cámara monocroma de alta sensibilidad para fluorescencia como con una cámara en color para la obtención de imágenes naturales— nos permite capturar ambos tipos de imágenes simultáneamente. Esta capacidad resulta de gran valor en la investigación botánica».
Dr. Hirotsuna Yamada
Profesor adjunto, Universidad de Hiroshima
Imágenes de fluorescencia (izquierda) y de campo claro (derecha) de raíces maduras en racimo y raíces no agrupadas. Imágenes cortesía del Dr. Hirotsuna Yamada.
Potente para todos
Los investigadores necesitan técnicas de imagen propias de centros de referencia sin las barreras de acceso ni los requisitos de especialización. El APX100 combina el escaneo automatizado, el cribado inteligente y herramientas avanzadas de imagen en una plataforma fácil de usar que ofrece resultados de gran calidad para todos los usuarios.
- Capture imágenes en 4D: combine un campo de visión ampliado, profundidad y lapso de tiempo (o los tres a la vez) para obtener de cada muestra más información de la que puede mostrar una sola imagen plana de « »
- Multiplexación en el NIR: un amplio rango de longitudes de onda permite utilizar más colores simultáneamente, una mejor separación entre marcadores y una mayor visibilidad en las capas más profundas de la muestra
- Detecte señales débiles: el ruido de lectura de la cámara de alta sensibilidad, de tan solo 0,7 electrones, captura incluso las señales biológicas más tenues como datos fiables, sin sobreexponer su muestra
- Imágenes de fluorescencia más rápidas: una fuente de luz multiled de alta velocidad captura imágenes multicanal hasta 2,4 veces más rápido*, lo que le permite recopilar más datos en menos tiempo
*En comparación con una fuente de luz LED blanca. Probado mediante la adquisición de una imagen de 4 colores en una serie de 10 × 10 imágenes.
Mouse retina flat mount stained with anti S-opsin (violet) and M-opsin (green) antibodies. The dashed lines highlight an area of cone density deterioration due to light damage. Image courtesy of Dr. Henri Leinonen.
Localización subcelular de la kendrina/pericentrina, proteína del centrosoma. Datos de la imagen cortesía del Dr. Kazuhiko Matsuo, de la División de Biología del Desarrollo y Anatomía del Departamento de Anatomía de la Universidad de Medicina de la Prefectura de Kioto.
«Me ha complacido sinceramente el rendimiento del APX100 hasta la fecha en un laboratorio ajetreado y diverso. Está aportando datos a múltiples proyectos internos, además de ayudarnos a desarrollar capacidades para nuevas colaboraciones académicas. Las opciones de actualización son muy buenas, con la ventaja de una menor inversión en gastos de capital».
Dr. Mark Taylor
Responsable de Fermentación, Marlow Ingredients
Se adapta a su espacio, a sus muestras y a lo que venga después
A medida que evolucionan las necesidades de investigación, el APX100 se adapta, protegiendo las inversiones a largo plazo y respaldando los descubrimientos científicos en los años venideros.
Las necesidades de investigación evolucionan y el espacio en el laboratorio siempre es escaso. El APX100 se adapta gracias a su amplia compatibilidad con muestras, su diseño compacto de sobremesa y sus capacidades ampliables, lo que le confiere la fiabilidad necesaria para dar respuesta a las aplicaciones actuales y la flexibilidad para los descubrimientos del futuro.
- Diseño cerrado: totalmente sellado, por lo que no es necesaria una sala específica para el microscopio; cabe en cualquier mesa de laboratorio que cuente con una toma de corriente
- Sistema antivibraciones integrado: imágenes estables y de alta resolución en una mesa de laboratorio estándar; no se requiere una mesa antivibraciones independiente
- Amplia compatibilidad con soportes de muestras: admite los formatos más habituales en los laboratorios, desde portaobjetos y placas de pocillos hasta placas de Petri

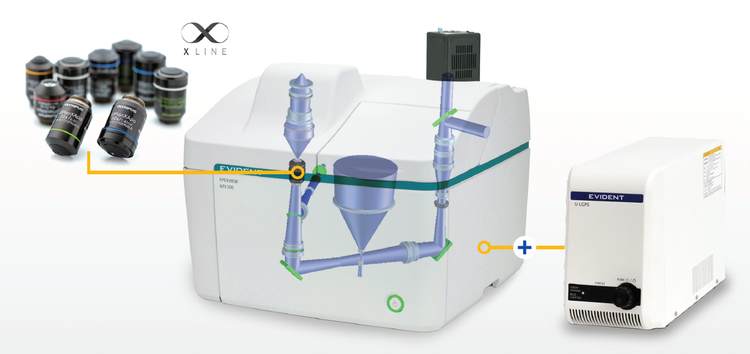

- Fuentes de luz, cámaras, cubos de filtros y objetivos configurables: personalice el sistema según las necesidades actuales y reconfigúrelo a medida que cambien sus requisitos

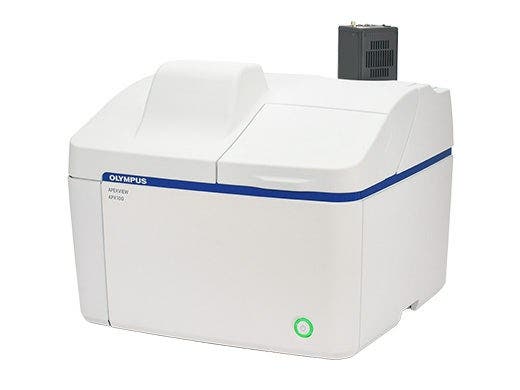

Especificaciones
| Categoría | Especificaciones | APX100-HCU |
| Microscopio | Método de observación | Campo claro, fluorescencia, contraste de fase, contraste de gradiente |
| Soporte para muestras | Láminas de vidrio (3 láminas), placa de 35 mm (3 placas), microplaca, uso general | |
| Objetivos | Elija entre los 25 objetivos disponibles (4X–100X) | |
| Portaobjetivos giratorio motorizado de seis posiciones | ||
| Corrección de aberraciones motorizada | Una posición motorizada y cinco posiciones estándar para los objetivos | |
| Iluminador de luz transmitida | Iluminación de Köhler integrada para luz transmitida, LED de alto rendimiento cromático | |
| Condensador: distancia de trabajo (WD) de 45 mm, que incluye PHL, PH1, PH2 y PH3 | ||
| Plataforma | Plataforma XY motorizada con control automático | |
| Enfoque | Enfoque motorizado con control automático | |
| Cambiador de aumento | Color: 0,5x fijo; Monocromo: DP23M 0,5x fijo; otros: 1x, 2x |
|
| Fluorescencia | Iluminador de fluorescencia con lente «ojo de mosca» | |
| Torre de espejos motorizada de ocho posiciones | ||
| Evident U-LGPS (producto láser de clase 1) | ||
| Cambiador motorizado de filtros ND (100 %, 25 %, 6 %) | ||
| Sistema óptico macro | Óptica macro integrada de 0,07x | |
| Mecanismo antivibraciones | Integrado | |
| Cámara | Cámara en color | 6,41 megapíxeles, CMOS en color de 1/1,8 |
| Cámara monocromática | Evident DP23M, Cámaras de otros fabricantes 2 |
|
| Software | Software operativo | cellSens APEX, cellSens APEX Entry 3 |
| Software opcional | Time-Lapse CS-APS-TL-VF | |
| Wellplate Navigator CS-S-WN-VF | ||
| Recuento y medición completos CS-S-CM-VF | ||
| Deconvolución CI CS-S-DE-VF | ||
| Unidades opcionales | Unidades opcionales | Sistema de incubación de terceros 4 |
| Sistema de administración de fármacos de terceros 5 | ||
| Entorno | Peso | 37.0 kg (81.6 lbs) |
| Consumo de energía | 70 W | |
| Características de la fuente de alimentación | Entrada: CA 90–264 V, 50–60 Hz / Salida: CC 24 V/5 A |
1 Fuentes de luz cuya funcionalidad se ha confirmado: Excelitas X-Cite XYLIS, CoolLED pE-400max.
2 Cámaras cuya funcionalidad ha sido confirmada: Hamamatsu Photonics: ORCA-Halo, ORCA-Fusion; Teledyne Photometrics: Prime 95B.
3 El software opcional no está disponible para el modelo cellSens APEX Entry.
4 Sistema de incubación cuya funcionalidad se ha confirmado: serie STX de Tokai Hit (modelo específico para APX).
5 Sistema de administración de fármacos cuya funcionalidad se ha confirmado: Tokai Hit KSX-Type2.
Objetivos
| Categoría | Objetivo UIS2 | N/A | Distancia focal (mm) | Espesor del cristal de cobertura (mm) | Medio de inmersión |
| Apochromático plano universal ampliado | UPLXAPO4X | 0.16 | 13 | – | |
| UPLXAPO10X | 0.4 | 3.1 | 0.17 | ||
| UPLXAPO20X | 0.8 | 0.6 | 0.17 | ||
| UPLXAPO40X | 0.95 | 0.18 | 0.11–0.23 | ||
| UPLXAPO40XO | 1.4 | 0.13 | 0.17 | Aceite | |
| UPLXAPO60XO | 1.42 | 0.15 | 0.17 | Aceite | |
| UPLXAPO100XO | 1.45 | 0.13 | 0.17 | Aceite | |
| Apochromático universal de campo ampliado [Contraste de fase] | UPLXAPO60XOPH | 1.42 | 0.15 | 0.17 | Aceite |
| UPLXAPO100XOPH | 1.45 | 0.13 | 0.17 | Aceite | |
| Superapocromático universal [Inmersión en silicona] | UPLSAPO30XS | 1.05 | 0.8 | 0.13–0.19 | Aceite de silicona |
| UPLSAPO40XS | 1.25 | 0.3 | 0.13–0.19 | Aceite de silicona | |
| UPLSAPO60XS2 | 1.3 | 0.3 | 0.15–0.19 | Aceite de silicona | |
| UPLSAPO100XS | 1.35 | 0.2 | 0.13–0.19 | Aceite de silicona | |
| Lente semi-apocromática universal de larga distancia de trabajo | LUCPLFLN20XPH | 0.45 | 6.6–7.8 | 0–2 | |
| LUCPLFLN40XPH | 0.6 | 3.0–4.2 | 0–2 | ||
| UCPLFLN20X | 0.7 | 0.8–1.8 | 0–1.6 | ||
| UCPLFLN20XPH | 0.7 | 0.8–1.8 | 0–1.6 | ||
| Plan universal semiapocromático | UPLFLN4X | 0.13 | 17 | – | |
| UPLFLN10X2 | 0.3 | 10 | – | ||
| UPLFLN20X | 0.5 | 2.1 | 0.17 | ||
| UPLFLN40X | 0.75 | 0.51 | 0.17 | ||
| UPLFLN60X | 0.9 | 0.2 | 0.11–0.23 | ||
| UPLFLN100XO2 | 1.3 | 0.2 | 0.17 | ||
| Semi-apocromático universal [contraste de fase] | UPLFLN4XPH | 0.13 | 17 | – | |
| UPLFLN10X2PH | 0.3 | 10 | – |
Recursos
Documentos técnicos
Insights
Cómo
Vídeos

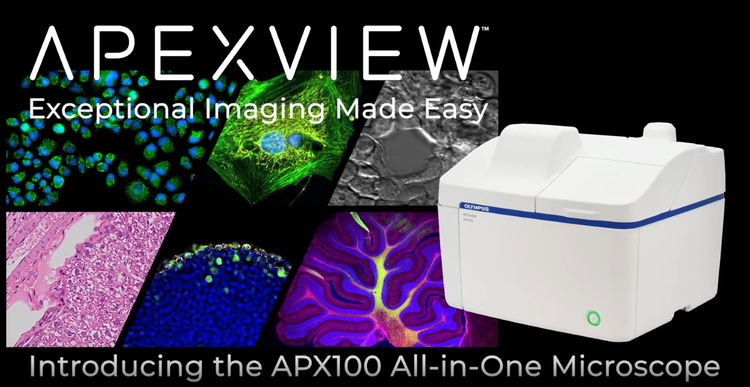

Conozca el microscopio de fluorescencia de sobremesa APEXVIEW™ APX100
Microscopio de fluorescencia de sobremesa APEXVIEW™ APX100: demostración virtual

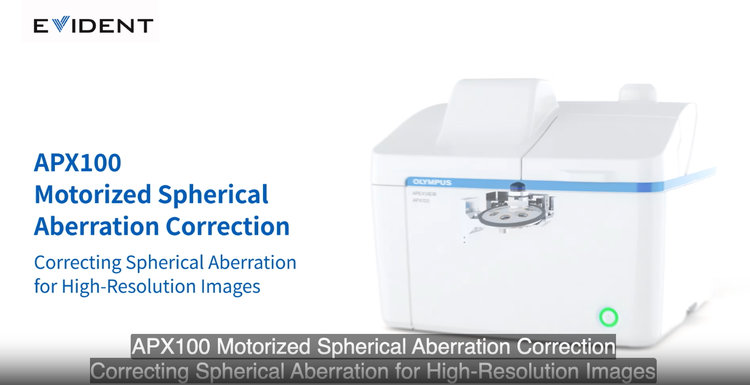

Corrección motorizada de la aberración esférica para obtener imágenes más nítidas | Microscopio APX100
Mejore sus experimentos con el contraste de gradiente | Microscopio APX100

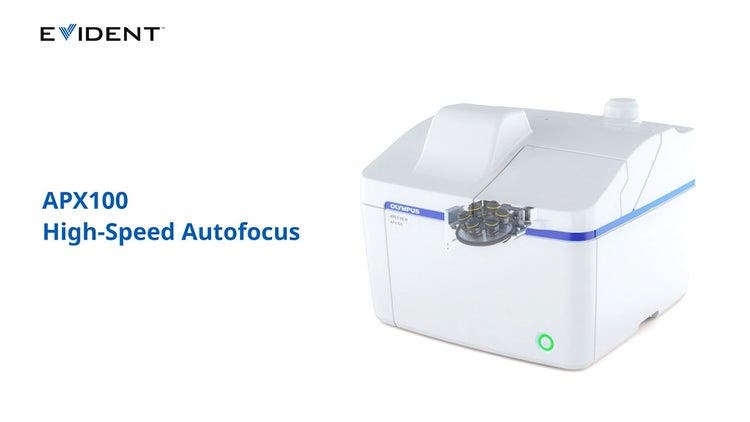

Imágenes más rápidas con el enfoque automático de alta velocidad | Microscopio APX100
