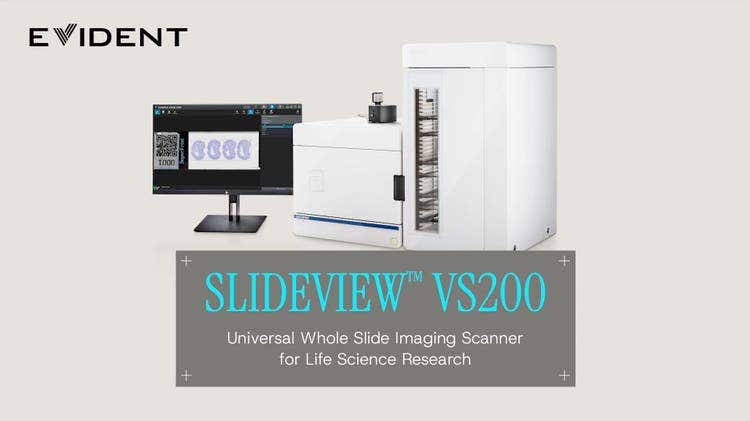

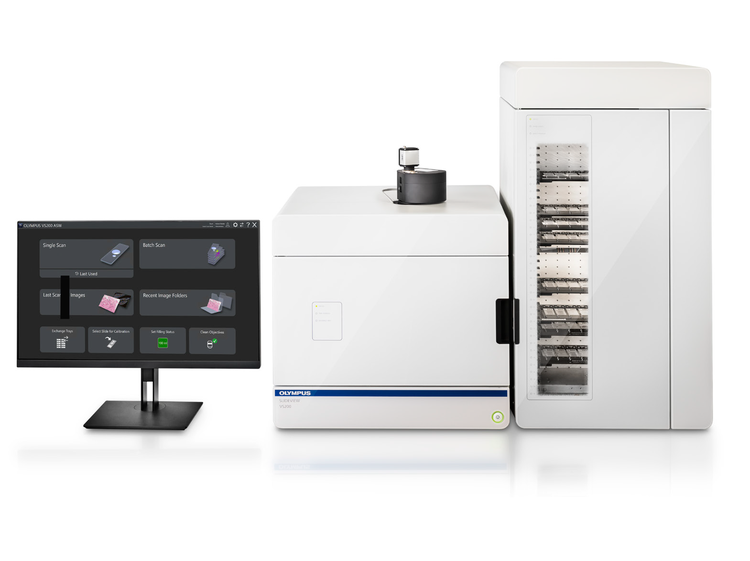

Escáner universal de procesamiento de imágenes para portaobjetos completos SLIDEVIEW VS200
Analice, comparta y almacene sus datos fácilmente con el escáner digital de portaobjetos SLIDEVIEW VS200. Este sistema que ha sido desarrollado para capturar imágenes de alta resolución de sus portaobjetos, con el fin de ejecutar análisis cuantitativos, le facilita la obtención de la más amplia información a partir de sus portaobjetos.
Escáner universal de procesamiento de imágenes para portaobjetos completos SLIDEVIEW VS200
Seleccione su aplicación
SLIDEVIEW VS200 para la investigación de las ciencias de la vida
El sistema SLIDEVIEW VS200 ofrece escaneos de portaobjetos con alta resolución y rendimiento para aplicaciones avanzadas de investigación, como la neurociencia, los estudios oncológicos y de células madre, y la biología espacial. Mediante la flexibilidad de cinco modos de procesamiento de imágenes, capacidades de multiplexación y múltiples grados de magnificación hasta 100X, este sistema brinda una calidad de imagen excepcional para análisis cuantitativos.
SLIDEVIEW VS200 para la patología digital
Siendo un escáner flexible y a la vez intuitivo, el sistema SLIDEVIEW VS200 permite a su equipo digitalizar un amplio rango de tipos de muestras con una mínima capacitación. El sistema VS200 favorece la ejecución de la distribución completa del trabajo patológico a través de escaneos de portaobjetos versátiles, una calidad de imagen destacable y opciones de integración flexibles. Obtenga resultados en los cuales confiar a partir de muestras estándares y especiales con el fin de tomar decisiones reveladoras con confianza.
Ventajas clave
Desvele más detalles de las muestras con cinco modos de digitalización flexibles
Descubra más detalles a partir de sus muestras a través de cinco modos de procesamiento de imágenes albergados en un solo sistema: campo claro, polarización, fluorescencia, campo oscuro y contraste de fase. Y, benefíciese de la capacidad para combinar múltiples técnicas en un sólo escaneo.
Tejido teñido con hematoxilina-eosina (H&E), 40X
Claridad en las imágenes de portaobjetos completos
El sistema SLIDEVIEW VS200 proporciona claridad en la digitalización de imágenes de portaobjetos gracias al respaldo de hasta seis objetivos X Line™ de alto rendimiento, la iluminación LED TrueColor y los perfiles de cámara de corrección cromática.

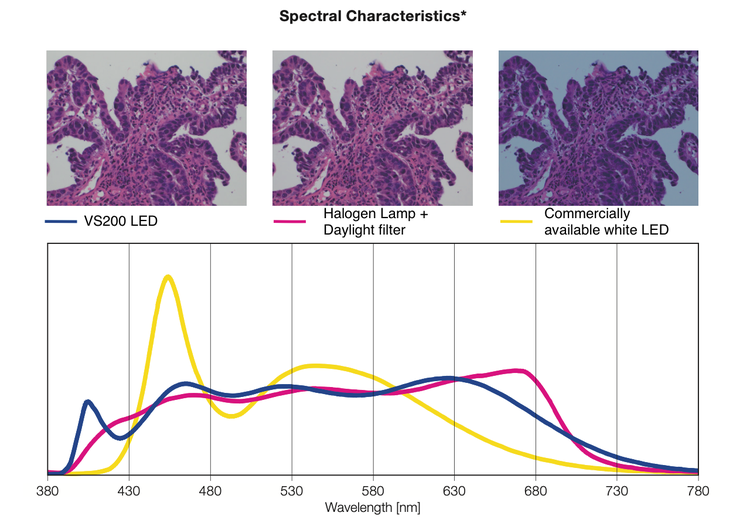

El LED True Color del sistema, dedicado a la iluminación transmitida, se dota de las mismas características espectrales y potencia de una lámpara halógena, lo que permite procesar, generar y representar correctamente las tinciones de color morado, cian y rosado.

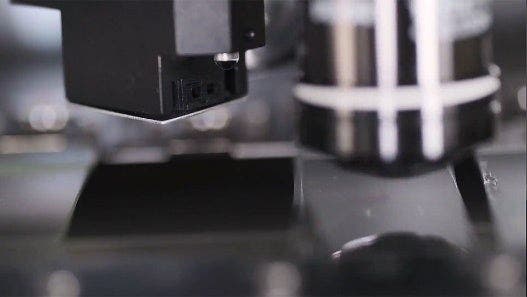

Escaneo de alta resolución
- Resolución óptica y calidad de imagen elevadas que permiten análisis visuales o automatizados de la información de la imagen.

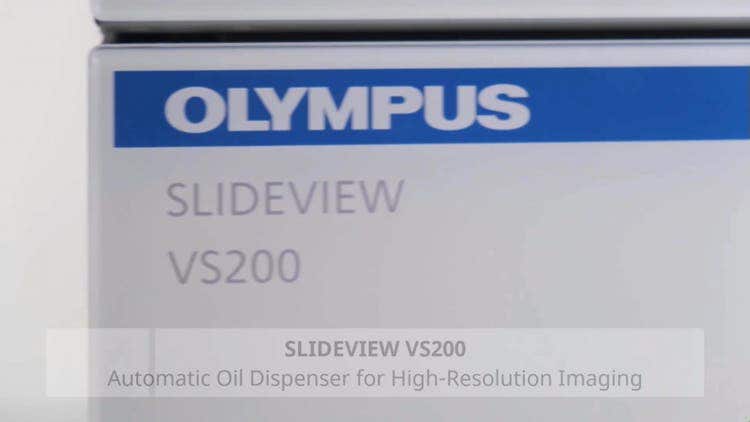

- Inmersión disponible en modo manual y automático.

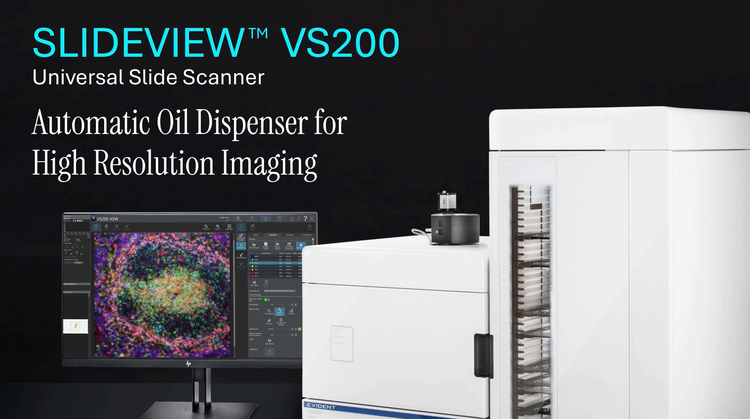

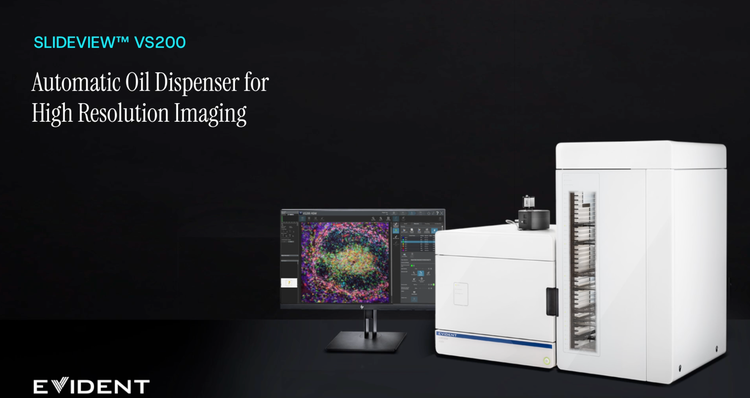

- Unidad de inmersión automática dedicada a objetivos de inmersión en aceite (40X, 60X y 100X) o en aceite de silicona (40X) de alta resolución.
Amígdala CD3 (rm), ImmPRESS Reagent (HRP) anti-ratón IgG con ImmPACT DAB (marrón), AE1/AE3(m) ImmPRESS (AP) (HRP) anti-conejo IgG con ImmPACT Vector Red (rojo). Contratinción con hematoxilina QS (azul).
Datos de imagen por cortesía de Vector Labs.
Enfoque preciso bajo todas las magnificaciones
- Enfoque en Z optimizado con codificadores lineales que ofrecen una exactitud de reajuste más alta.
- Detección de muestra automática que define el área de escaneo para un procesamiento de imágenes más rápido; de ser necesario, puede usarse con la opción de ajuste manual.
- Autoenfoque que potencia la función de composición mosaico automatizada.
- Diseño que minimiza las vibraciones para una mejor estabilidad de imagen.
Iluminación de fluorescencia uniforme
Las lentes Fly-Eye del iluminador de fluorescencia distribuyen de manera uniforme la luz a través del completo campo visual para proporcionar imágenes claras y uniformemente iluminadas.
Logre más en menos tiempo
Agilice sus flujos de trabajo con el cargador de alta capacidad que puede admitir hasta 35 bandejas de muestras y alberga hasta 210 portaobjetos (26 × 76 mm / 1 × 3 pulg.). La automatización robótica asegura una carga y descarga precisas que se coordinan con la unidad de enfoque y de escaneo a fin de favorecer una rápida adquisición de imágenes; y, el lector de código de barras integrado captura y almacena automáticamente la información de cada portaobjetos.

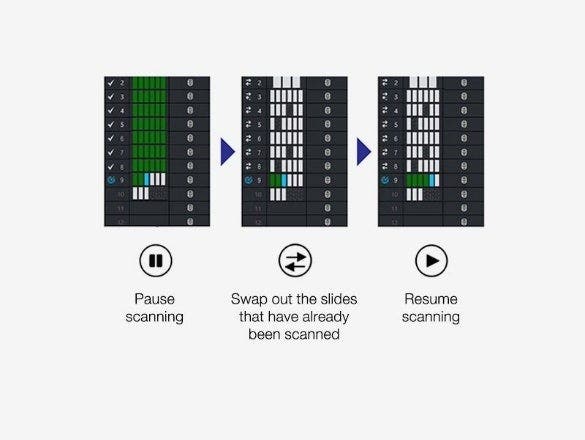

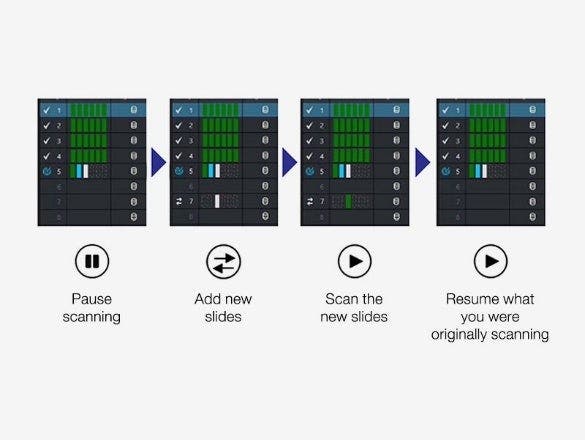

Procesamiento de múltiples lotes y cambio durante activación
- Parámetros idénticos: asigna automáticamente los mismos parámetros de escaneo a todos los portaobjetos.
- Parámetros individuales: permite al usuario cambiar parámetros específicos para cada portaobjetos o para todos los portaobjetos en una sola bandeja.
- Escaneo flexible por lotes: designa diferentes métodos de observación (como FL, BF, POL, DF y PH) a cada portaobjetos que forma parte de un lote.
- Escaneo prioritario: interrumpe el lote en curso para escanear un portaobjetos prioritario antes de proseguir.
- Intercambio en activación o «Hotswap»: permite reemplazar las bandejas escaneadas sin hacer pausas en el procesamiento de lotes, lo que evita paradas.

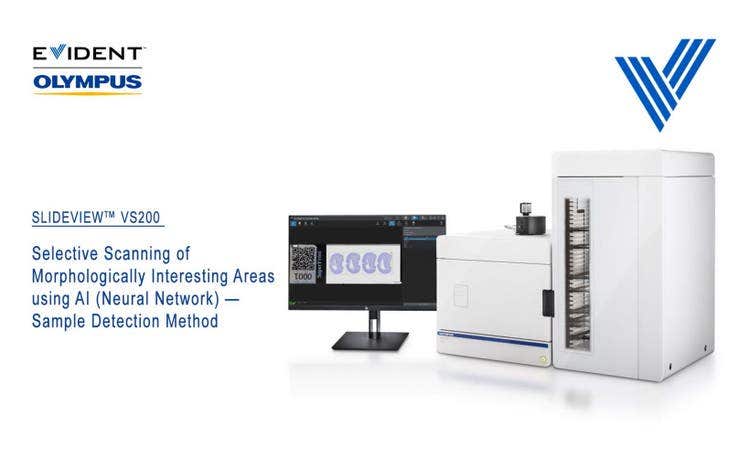

Automatización avanzada para una adquisición de imágenes más eficiente

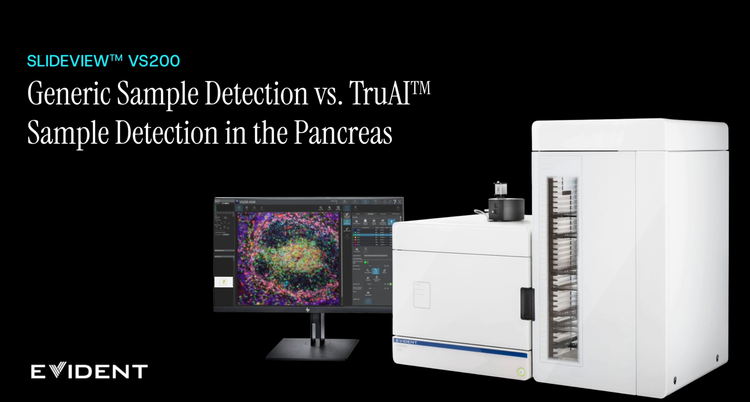

Distribución optimizada del escaneo en portaobjetos
- Eficiencia y flexibilidad: El software es fácil de configurar y operar. Es posible cargar su red neuronal formada y abrirla con un clic de botón.
- Reducción del volumen de datos adquiridos: La tecnología TruAI y el escaneo selectivo evita que el sistema adquiera grandes cantidades de datos a partir de áreas que no necesita. Esto ayuda a optimizar la gestión de datos, como el almacenamiento, la carga y el intercambio de imágenes.
- Configuración lista y al margen: La tecnología TruAI está diseñada para respaldar una detección de región basada en parámetros formados, lo que reduce la necesidad de supervisar el escaneo. Esto le permite dedicar su tiempo a otras tareas y escanear lotes por la noche o durante el fin de semana.

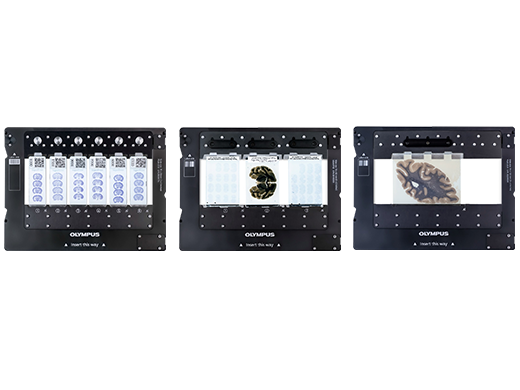

Placas y portaobjetos de vidrio compatibles
- Escaneo de lote mixto: la facilidad de la bandeja de portaobjetos permite mezclar portaobjetos de 26 × 76 mm (1 × 3 pulg.), 52 × 76 mm (2 × 3 pulg.), 76 × 102 mm (3 × 4 pulg.) y 102 × 127 mm (4 × 5 pulg.) en el mismo escaneo de lote.
- Detección automatizada de portaobjetos: el sistema RFID detecta diferentes formatos y los escanea en el mismo lote, lo que ahorra tiempo y maximiza el rendimiento.

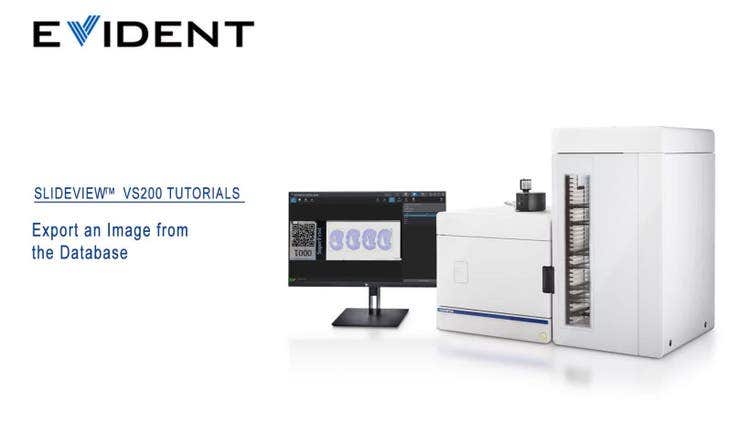

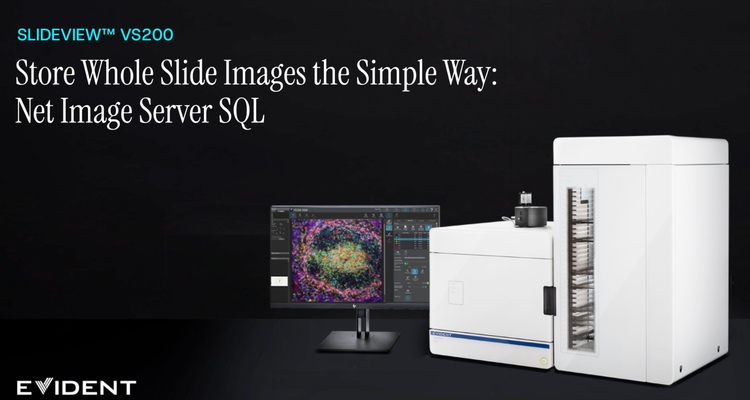

Administración de datos
Analice, comparta y almacene sus datos con facilidad
- Almacenamiento de datos centralizado: administre sus imágenes convenientemente con la base de datos SQL de Net Image Server (NIS).
- Uso compartido y seguro de base web: almacene y comparta fácilmente imágenes en línea para colaborar con sus colegas, equipos de investigación o asesores a distancia.
- Control de acceso: controle el acceso a sus datos a través de derechos de acceso individuales.
- Múltiples formatos de archivo: escanee y exporte imágenes en los formatos VSI, OME-TIFF y DICOM.
- Integración a LIS: consulte el sistema de información de laboratorio (LIS) para obtener metadatos adicionales y guardar escaneos en el formato DICOM con el fin de habilitar una carga directa al sistema de gestión de imágenes.
- Flujos de trabajo automatizados: permiten cargas automatizadas a la base de datos SQL NIS para una gestión de datos agilizada.
- Formato VSI para microscopía avanzada: el formato de archivo VSI, desarrollado por Evident, satisface las necesidades especializadas del procesamiento de imágenes microscópico. La creciente adopción de este formato en varios proyectos y empresas asegura una compatibilidad y respaldo a largo plazo.

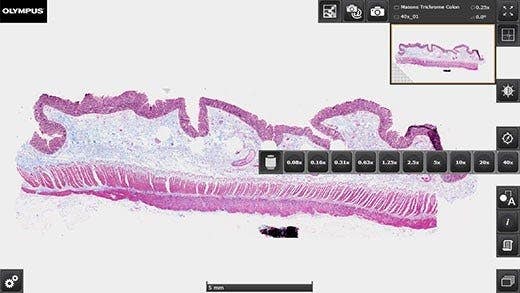

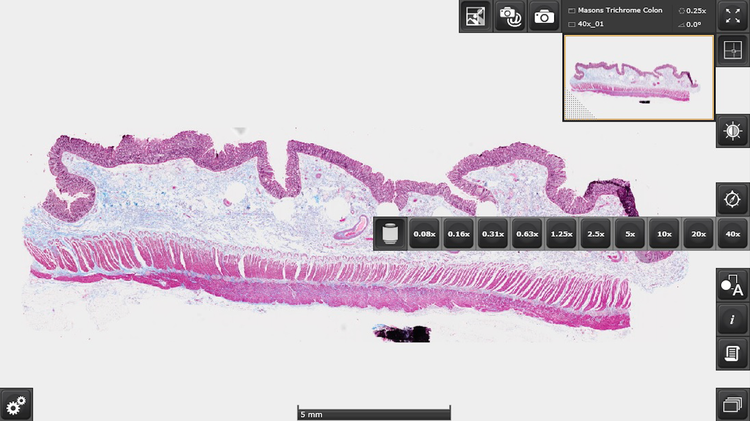

Colon con tinción tricrómica de Masson.
Datos de imagen por cortesía de Wenjin Chen, Centro Oncológico Rutgers de Nueva Jersey.

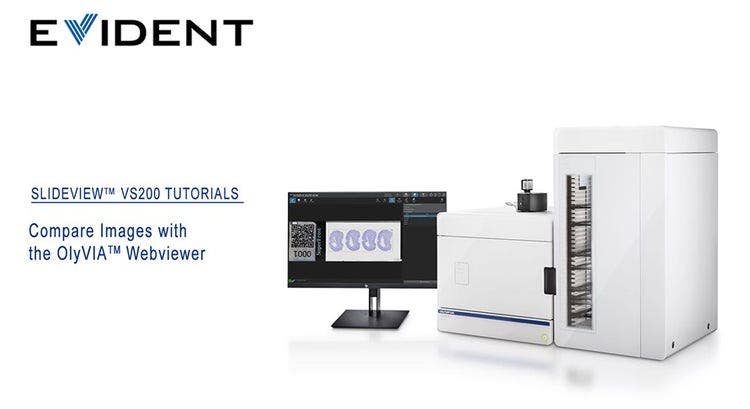

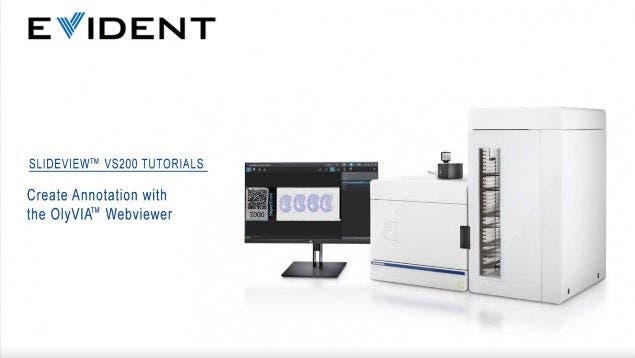

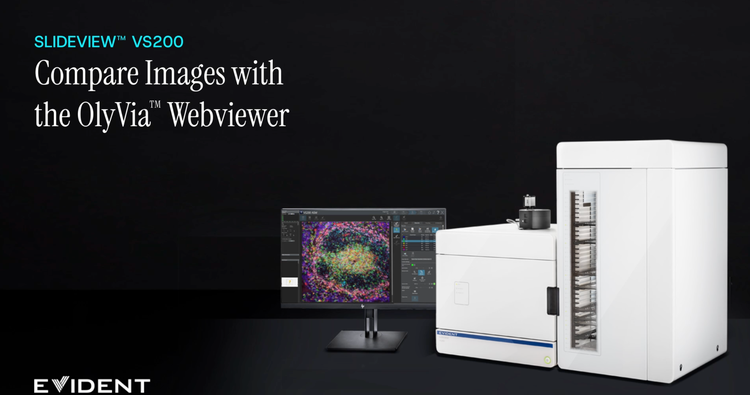

Colaboración gracias al visor de portaobjetos virtuales gratuito OlyVIA
- Visualice portaobjetos virtuales en cualquier PC con Windows: de forma local o usando una red.
- Acceso remoto: abra y analice imágenes guardadas en la base de datos NIS usando Internet.

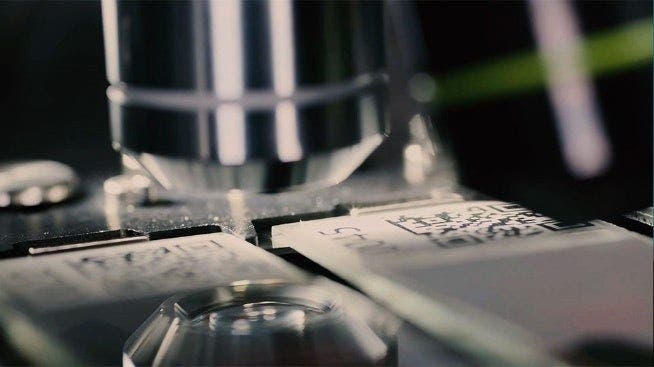

Lector de códigos de barra
El lector de código de barra integrado captura y almacena automáticamente información sobre los portaobjetos, lo que simplifica el seguimiento de cada uno de ellos y su entrada de datos.
- Admite una gran variedad de formatos 1D y 2D para proporcionar una amplia compatibilidad.
- Configura los datos como un archivo o un nombre de carpeta ; esto simplifica la organización y la gestión de grandes volúmenes de portaobjetos.
Especificaciones
| Carga de una sola bandeja VS200 | Carga de múltiples bandejas VS200 | ||
| Características de la muestra | Tipo de muestra | Portaobjetos de vidrio con cubreobjetos de vidrio y sin cubreobjetos de vidrio *1 | |
| Tamaño del portaobjetos de vidrio (anch. × long. × alt.) |
Bandeja deslizante estándar: De 25 mm a 26,5 mm × de 75 mm a 76,5 mm × de 0,9 mm a 1.2 mm [1 pulg. × 3 pulg. × 0,05 pulg.] (seis portaobjetos) Bandejas opcionales: 1) De 51 mm a 53 mm × de 75 mm a 76,5 mm × de 0,9 mm a 1,2 mm [2 pulg. × 3 pulg. × 0,05 pulg.] (3 portaobjetos) 2) De 75 mm a 76,5 mm × de 100 mm a 102 mm × de 0,9 mm a 1,2 mm [3 pulg. × 4 pulg. × 0,05 pulg.] (un portaobjetos) 3) De 100 mm a 102 mm × de 126 mm a 128 mm × de 1,1 mm a 1,4 mm [4 pulg. × 5 pulg. × 0,06 pulg.] (un portaobjetos) |
||
| Espesor de cubreobjetos | De 0,12 mm a 0,17 mm | ||
| Métodos de observación | Campo claro; campo claro reflejado (opcional*2); campo oscuro; contraste de fase (opcional*3); polarización simple (opcional*4); fluorescencia (opcional), seccionamiento óptico de fluorescencia con iluminación granular «Speckle» (módulo SILA opcional) | ||
| Estativo óptico | Iluminador | Iluminación Köhler integrada para luz transmitida; LED de alta intensidad para representaciones de alta intensidad de color (vida útil de hasta 50 000 horas). | |
| Objetivos | Objetivos compatibles de 2X, 4X*4, 10X*5, 20X, 40X*5, 60X*5 y 100X*5 para portaobjetivos (o revólver) giratorio motorizado séxtuple (comprende: objetivos seleccionados de inmersión en aceite, de inmersión en aceite de silicona, y de contraste de fase). Dispensador automático de líquidos opcional. | ||
| Platina motorizada | Platina XY con control automático | ||
| Enfoque | Enfoque motorizado con control automático | ||
| Cámara en color | Cámara CMOS integrada de 2/3 pulg.; con tamaño de píxeles de 3,45 μm × 3,45 μm para alta sensibilidad y resolución | ||
| Unidad de escaneo | Capacidad |
Bandeja de portaobjetos para un máximo de seis portaobjetos; actualizable a modelo de cargador de múltiples bandejas. |
Hasta 35 bandejas de portaobjetos para un máximo de 210 portaobjetos. |
| Resolución de píxeles (cámara en color) |
UPLXAPO20X (A. N. de 0,8): 0,274 μm/píxel Opciones: UPLXAPO4X (A. N. de 0,16): 1.37 μm/pixel |
||
| Tiempo de escaneo |
Campo claro: 1.5 minutos aproximadamente [objetivo de 20x, área de escaneo de 15 mm × 15 mm] Campo amplio de fluorescencia NOVEM: aprox. 14 minutos (objetivo de 14x con área de escaneo de 15 mm × 15 mm, cuatro canales, 50 ms de exposición c/u) |
||
| Software | Detección de muestra automática (genérica y aprendizaje profundo TruAI); lector automático de códigos de barra; mapeo automático de enfoque; escaneo automático; composición mosaico automática; detención y reanudación de escaneo; procesamiento de imágenes por apilamiento en Z (Z-stack); técnica de imagen focal extendida (EFI); formato de imagen: .vsi, .jpeg y .tiff; proyección sincronizada de múltiples imágenes; zoom continuo; zoom durante escaneo; anotaciones; captura de pantalla; control de cargador de portaobjetos (solo para el cargador de múltiples portaobjetos). | ||
| Fluorescencia (opcional) | Componentes de fluorescencia |
Objetivo UPLFLN4X; iluminador de fluorescencia con lentes Fly-eye; torreta de cubos motorizada; rueda de filtro motorizada Opciones de fuente de luz de campo claro: U-LGPS; Excelitas X-Cite XYLIS; X-Cite Novem SILA: Combinador de hasta seis líneas láser y unidad de cifrado |
|
| Cámara monocromática | Opciones: VS-304M, CMOS de 1 pulg., tamaño de píxel de 3,45 μm × 3,45 μm, HAMAMATSU ORCA Flash4.0 V3, HAMAMATSU ORCA Fusion, HAMAMATSU ORCA Fusion BT | ||
| Soluciones para el software del escáner (opcional) | Licencia para solución | Convertidor de formato de imágenes en lote; convertidor DICOM; fluorescencia; adquisición SILA | |
| Software de escritorio (opcional; como solución separada para el análisis). | Licencia para solución | Convertidor de formato de imagen en lote; convertidor DICOM; detección y análisis; aprendizaje profundo; detección y análisis; deconvolución 3D | |
| Entorno ambiental | Peso |
Estativo óptico: 75 kg (165,3 lb) Bandeja de portaobjetos (1 ud.): 0,6 kg (1,3 lb) |
Estativo óptico y cargador de múltiples bandejas: 149 kg (328,4 lb) 35 bandejas de portaobjetos: 21 kg (46,3 lb) |
|
Fluorescencia: 8 kg (17,6 lb) PC y pantalla: 19 kg (41,9 lb) Revestimiento de cámara (opcional): 9 kg (19,8 lb) |
|||
| Entorno operativo | PC y pantalla: 19 kg (41,9 lb) Revestimiento de cámara (opcional): 9 kg (19,8 lb) |
||
| Entorno operativo | Temperatura: De 15 a 28 °C (de 59 a 82,4 °F) [incluyendo otros dispositivos] Humedad: Hasta el 80 % [31 °C (87,8 °F)] |
||
| Fuente de alimentación *5 | Entrada: De 100 a 240 V CA; 50/60 Hz; 4 A Salida: 24 V CC; 9,2 A |
||
| Consumo de energía | 221 W | ||
*1 Se requieren objetivos compatibles opcionales.
*2 Se requiere: fuente de luz, iluminador, torreta de espejo motorizada y unidad de cubos opcionales.
*3 Se requieren objetivos de contraste de fase opcionales.
*4 Se requiere: unidad de cubos del analizador y torreta de espejos motorizada, o analizador rotativo manual, opcionales.
*5 Venta por separado.
Notas de la versión
Versión 4.3 (IVD)
El software VS200 ASW versión 4.3 se utiliza para controlar el escáner de diapositivas SLIDEVIEW DX VS200, un dispositivo con marcado CE según el Reglamento IVDR de la UE para su uso en diagnósticos clínicos en Europa. Este software se basa en el software de uso exclusivo en investigación (RUO), versión 4.2.
Diferencias en relación con la versión 4.2
- Página adicional y enlaces en el descargo de responsabilidad, la página de inicio y la ayuda en línea que explican las funciones del software compatible con IVD.
- Sin funcionalidad de base de datos
Notas sobre licencias
- Las licencias RUO e IVD no están conectadas, los escáneres con software RUO no se pueden actualizar a una versión IVD, y viceversa.
- VS200 Desktop y OlyVIA Desktop son RUO y no están certificados para IVD
Versión 4.2.1 (Actualización de servicio)
Mejoras
- Opción adicional para mejorar la detección de códigos de barras
- Separadores adicionales para definir escaneos multicanal en el nombre del archivo
- Gestión de memoria más eficiente para escaneos VS-SILA
- Se agregó una ventana de herramientas para crear etiquetas de entrenamiento en VS200 ASW y VS200 Desktop
Problemas técnicos resueltos
- Problema de inicio provocado por la unidad E:\.
- La GUI se muestra incorrectamente cuando hay menos de 100 proyectos de escaneo presentes.
- Mosaicos de imágenes negras al utilizar el combinador láser de 6 líneas
- El instalador de NI solo funciona con el PC conectado a Internet.
- Mensaje de advertencia "El dispositivo está ocupado" al utilizar el enfoque manual con la función de hacer clic para mover
- Los puntos de enfoque se calculan de manera incorrecta.
- El software se bloquea durante un escaneo por lotes o una corrección de sombreado
- Los ajustes de la cámara a color se restablecen después de reiniciar el software.
- El software tuvo que reiniciarse después de retirar un elemento óptico.
- Las capas de etiquetas de entrenamiento creadas en la versión 3.4.1 no pueden mostrarse en las versiones 4.1.2 y 4.2.
Versión 4.2
- Nuevo soporte de hardware
- Admite hasta seis longitudes de onda para la adquisición con VS-SILA, con un rango de longitud de onda más amplio de 395 a 785 nm
- U-LGPS tipo 2, permite controlar el encendido, apagado y la potencia de cada longitud de onda individual
- Nuevo cambiador de ángulo de polarización (rev2)
- Portaobjetos de calibración sin cubreobjetos compatible con todos los objetivos diseñados para uso sin cubreobjetos
- Nuevas funciones y mejoras
- Medición automática del rango Z
- Actualización de aprendizaje profundo (regresión de imágenes, etiquetado simplificado, entrenamiento instantáneo, nueva red IHC preentrenada desde cellSens 4.2) en VS200 Desktop
- Conteo de objetos en VS200 Desktop
- Los cuadros de diálogo de exportación de imágenes (de cellSens 4.2) se han incorporado a todo el software de VS200.
- NIS puede instalarse en máquinas virtuales en un entorno de nube (probamos Microsoft Azure) con ciertas limitaciones.
- La ampliación se guarda como una etiqueta DICOM.
- Se pueden guardar más campos de datos clínicos como etiquetas DICOM de manera directa
- La orientación de la etiqueta en DICOM se ajusta para que coincida mejor con los PACS disponibles
- Nuevos videotutoriales: El escaneo con Z virtual, la mejora de la detección de muestras y la optimización del enfoque automático ahora forman parte de la ayuda en línea del software VS200 ASW
Versión 4.1.2
Nuevas funciones y mejoras
- Actualización de ciberseguridad: CodeMeter se actualiza a v7.60d
- Optimización de NIS SQL y OlyVIA web para dar soporte a más clientes
- La solución VS-CONV admite el formato OIR como formato de entrada.
Versión 4.1.1
Nuevo soporte de hardware
- Combinador láser (longitudes de onda de 405, 488, 561, 638 nm) para adquisición con VS-SILA
- LED blanco U-LGPS
- KL-2500 para campo claro reflejado
- Dispositivo de seccionamiento óptico y placa de disparo para adquisición con VS-SILA
Nuevas funciones y mejoras

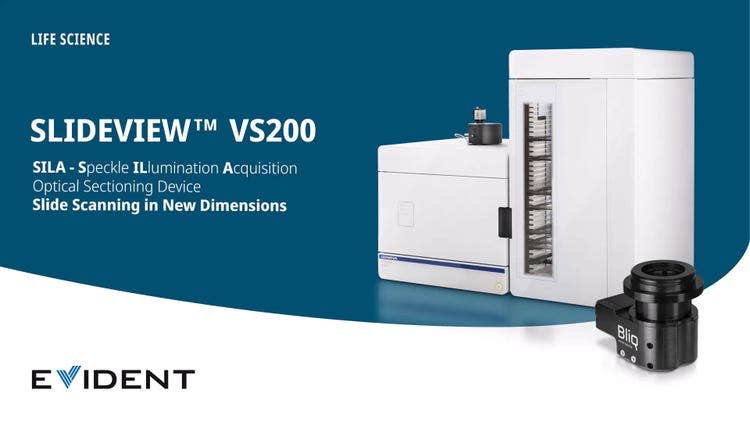

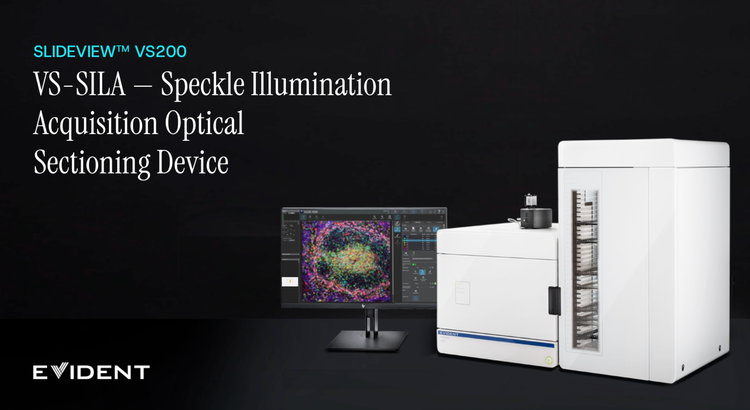

- Módulo VS-SILA para seccionamiento óptico
- VS200 ASW, NIS SQL, VS200 Desktop y OlyVIA Desktop son compatibles con Windows 11
- Es posible crear opcionalmente capas adicionales de imagen (máscaras de muestra, punto de enfoque, mapa de enfoque y capa de nitidez) durante la adquisición de imágenes.

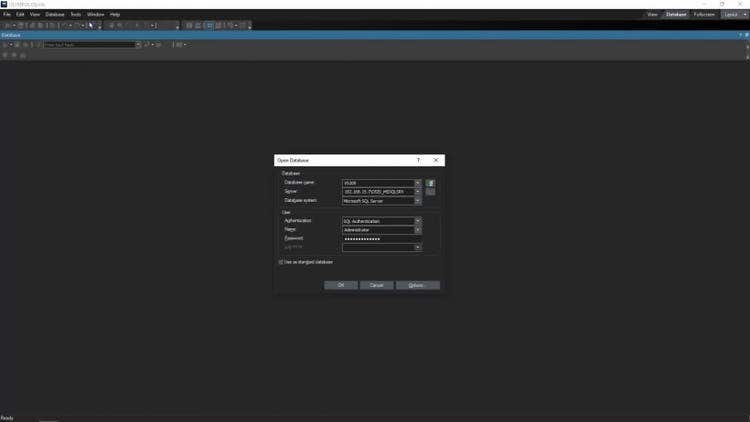

- Integración del administrador de credenciales para la base de datos SQL de NIS
- Arriba y abajo: Definición del rango Z absoluto en vivo para la adquisición virtual de Z
- Preprocesamiento del escaneo de fluorescencia DICOM para optimizar la visualización de solo 8 bits de los visores DICOM
- Admite la conversión del formato de archivo OIR a DICOM
- Funcionalidad para guardar y cargar ROIs
- Admite el tipo de código de barras MicroPDF417
- Las imágenes se pueden descargar desde OlyVIA web
