Estereomicroscopio SZX10
El estereomicroscopio SZX10 ofrece un rendimiento rentable para investigaciones de rutina, análisis de defectos e inspecciones de control de calidad. Admite imágenes de campo oscuro y polarización y cuenta con un sistema óptico galileano, una relación de zoom de 10:1 y una apertura numérica de hasta 0,2 dedicados a reducir la distorsión. Experimente una visión natural de su muestra gracias a su excelente profundidad estereoscópica y representación precisa del color.
Estereomicroscopio SZX10
Rendimiento económico y reproducción precisa de imágenes
Idóneo para investigaciones de rutina, análisis de defectos e inspección de control de calidad, el microscopio estereoscópico SZX10 ofrece un rendimiento rentable para una variedad de aplicaciones de digitalización. Admite imágenes de campo oscuro y polarización y cuenta con un sistema óptico galileano, una relación de zoom de 10:1 y una apertura numérica de hasta 0,2 dedicados a reducir la distorsión. Experimente una visión natural de su muestra gracias a su excelente profundidad estereoscópica y representación precisa del color.
Microscopio estereoscópico flexible con amplia relación de zoom
Excelente rendimiento óptico con visión natural
El SZX10 está diseñado para proporcionar una visión natural de la muestra con una excelente profundidad estereoscópica y representación de los colores. La serie DFPlan combina el alto poder de la resolución de apertura numérica y la comodidad de trabajo con un diseño óptico sin distorsiones dedicados a proporcionar imágenes excepcionalmente planas. Se compone de una lente de objetivo 2X con una apertura numérica de 0.2 para obtener imágenes de alta resolución a 600 pares de líneas por mm.
Amplio índice de aumento (zoom) de 10:1
El SZX10 cubre un rango de magnificaciones de 6.3x a 63x con su objetivo de 1X, y ofrece una magnificación de hasta 123x con el objetivo 2x. Gracias a la versatilidad del índice de aumento (zoom) de 10:1, es la opción ideal para aquellas aplicaciones de las ciencias de la vida donde se requieren imágenes macro de baja magnificación para disecciones o manipulación de muestras, así como imágenes de alta nitidez en alta magnificación para la observación detallada de estructuras celulares.
En inspecciones de control de calidad, los inspectores pueden usar esta amplia relación de zoom para ver primero la muestra completa, como una placa de circuito, y localizar rápidamente áreas de interés. Luego pueden hacer zoom para verificar las uniones soldadas o las microfracturas en los componentes, todo con un zoom continuo.
Trabaja con diversos objetivos de alto rendimiento
DFPL2X-4 / DFPL1.5X-4 / DFPL0.75X-4 / DFPL0.5X
Los objetivos de la serie DFPL reproducen las formas de las muestras de manera precisa y con una incomparable fidelidad de colores.
DFPLAPO1.25X-2 / DFPLAPO1X-4
Corregidos apocromáticamente para alcanzar un alto nivel de rendimiento. Excelente poder de resolución, contraste y planicidad de imagen con mínima distorsión.
SZX-ACH1.25X / SZX-ACH1X
Objetivos bien equilibrados que combinan un alto poder resolutivo con una larga distancia de trabajo.
Métodos versátiles de contraste y observación
SZX2-ILLTQ / SZX2-ILLTS
Nuestras bases de iluminación de luz transmitida LED, dotadas de un perfil fino de 41,5 mm, que presentan cerca de la mitad del grosor que aquellas de luz transmitida de las lámparas halógenas, ofrecen una altura menor para un punto ocular más cómodo y un acceso más sencillo a las muestras montadas en la base durante la observación y la operación.
- La base de iluminación LED SZX2-ILLTQ presenta una torreta de cuatro posiciones, lo que favorece la rápida selección de filtros y el cambio fluido entre la iluminación de campo claro (estándar/alta/baja), oblicua (estándar/alto/bajo), de campo oscuro, polarizada y de obturador con un simple giro.
- La base LED de una posición SZX2-ILLTS transforma el SZX10 en un microscopio flexible todo en uno, adecuado para una amplia gama de muestras y tareas de observación.
Una ventaja adicional de la iluminación LED es que ofrece una superficie más fresca en su base, lo cual es apto para la manipulación más prolongada de muestras vivas. En comparación con una fuente de luz halógena convencional de 30 W, la iluminación LED consume menos energía y ofrece una vida útil significativamente más larga (más de 60 000 horas), lo que ayuda a reducir los coste(o)s operativos.
C. elegans
Filtro de alto contraste oblicuo（SZX2-COBH）
Medaka
Filtro (o cartucho) de campo oscuro（SZX2-CDF）
Fácil observación con fluorescencia
Mediante la adición de una unidad de fluorescencia, el SZX10 también puede usarse para observar proteínas fluorescentes expresadas dentro de un organismo. El componente espejado de fluorescencia de alto rendimiento proporciona una rápida puesta en marcha y una alta eficiencia de detección por fluorescencia para una excelente calidad de imágenes.
Soluciones versátiles de iluminación
Las versátiles unidades de iluminación reflejada incluyen el iluminador de luz anular y el iluminador coaxial. Seleccione el sistema de iluminación conforme a los requisitos específicos de su aplicación.
- Iluminador de luz anular LED de cuatro segmentos (SZX2-ILR66)
- Combinación regulable de montaje doble (LG-DI)
- Iluminador coaxial para muestras altamente reflectantes (SZX2-ILLC10)
Iluminador de fluorescencia
Cubos de filtros
Tubo de observación ergonómico y regulador de punto ocular extensible
La serie SZX2 ofrece tubos de observación con un óptimo ángulo de convergencia, que permite efectuar sus observaciones desde una posición natural disminuyendo la fatiga ocular durante un uso prolongado.
- Nuestro cabezal trinocular, inclinable y largo, SZX2-LTTR mejora la ergonomía del estereomicroscopio. Regulable de 5 a 45 grados, permite a los usuarios mantener una posición más natural de la cabeza y el cuello mientras trabajan.
- El regulador de punto ocular (SZX2-EEPA) proporciona un rango de ajuste vertical de 120 mm para adaptarse a usuarios de diferentes alturas y preferencias.
En conjunto, estas soluciones ergonómicas ayudan a reducir el esfuerzo físico y la fatiga, lo que permite un uso más cómodo del microscopio.

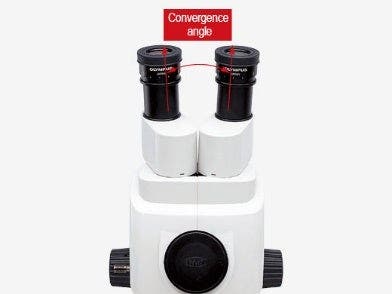

Ángulo de convergencia

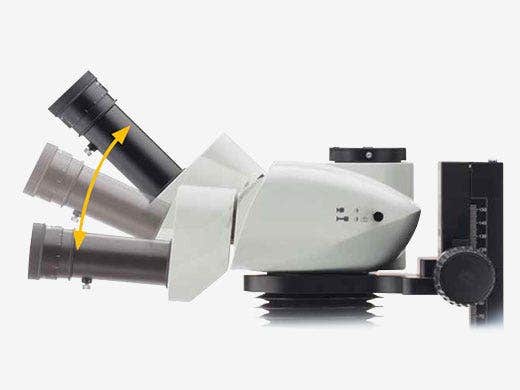

Tubo de observación inclinable

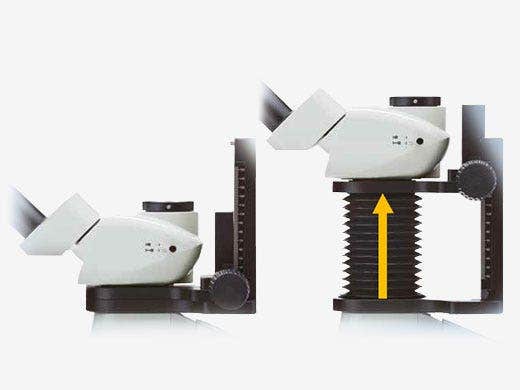

Regulador de punto ocular extensible
Documentación y creación de imágenes digitales
El SZX10 también puede equiparse con un cabezal trinocular y una cámara digital de la serie DP para procesar imágenes en alta resolución y producir la documentación. cámaras de la serie DP ofrecen alta sensibilidad para una amplia diversidad de aplicaciones, como la obtención de imágenes de fluorescencia de alta sensibilidad. Es posible controlarlas fácilmente mediante el software cellSens™ o PRECiV™, según su aplicación.
Imágenes completamente enfocadas fácilmente
Reconstruir una imagen completamente enfocada es simple con nuestro software. Adquiera imágenes manualmente usando la función EFI en directo (procesamiento de imágenes de enfoque extendido), para obtener vistas completamente enfocadas de muestras gruesas, rugosas o desiguales.
- Software cellSens™: Capture imágenes nítidas de muestras biológicas gruesas, como insectos, plantas o tejidos.
- Software PRECiV™: Adquiera imágenes nítidas a partir de uniones de cables, defectos de piezas electrónicas y piezas grandes con superficies rugosas.
Flujos de trabajo flexibles para la inspección de control de calidad y el análisis de defectos
PRECiV ofrece una solución de distribución del trabajo de inspección flexible para el control de calidad, análisis de materiales y análisis de defectos. Combínelo con el SZX10 y una cámara digital para adquirir imágenes, procesarlas y ejecutar mediciones 2D sin problemas. Las funciones de digitalización y análisis de imágenes incluyen vistas panorámicas, imágenes de enfoque extendido y análisis de partículas.
Aumente su eficiencia
Si desea acelerar el trabajo de inspección de control de calidad o de análisis de defectos, combine el SZX10 con nuestro sensor de magnificación de zoom SZX2-ZMS. Este registra automáticamente la magnificación del zoom en su software PRECiV, lo que permite llevar a cabo mediciones geométricas 2D correctas sin tener que registrar manualmente la magnificación. Desde el procesamiento de imágenes hasta la generación de informes, todas las dimensiones están bajo control. Ahora puede hacer zoom y medir los detalles de forma más rápida, lo que otorga mayor confianza y eficiencia a sus inspecciones.
Especificaciones
Sistema de magnificación de zoom variable con eje óptico paralelo
Sistema de accionamiento de zoom: perilla horizontal
Tope de enganche incorporado para diversas posiciones de aumento (zoom) [manual]
El SZX2-ZMS opcional registra la magnificación de zoom (aumento) en el software PRECiV v.2.2.1 o posterior.
Conector de salida: USB 2.0: USB Type-C®
Cable USB: USB 2.0: de USB Type-A a USB Type-C; longitud del cable: 2 m (6,56 pies)
Peso: 0,4 kg (0,9 lb)
80 mm
120 mm
De 5° a 45
30°
45°
50%: 50%, 0%: 100%
0%: 100%, 100%: 0%
De 51 a 76 mm
De 52 a 76 mm
De 57 a 80 mm
WHSZ10X-H FN22*
WHSZ15X-H FN16*
WHSZ20X-H FN12.5*
WHSZ30X-H FN7*
*con ajuste de dioptrías y retícula
DFPL0.75X-4, D. T. de 116 mm, A. N. de 0,075
DFPLAPO1X-4, D. T. de 81 mm, A. N. de 0.1
SZX-ACH1X, D. T. de 90 mm, A. N. de 0,90
DFPLAPO1.25X, D. T. de 60 mm, A. N. de 0,125
SZX-ACH1.25X-2, D. T. de 68 mm, A. N. de 0,125
DFPL1.5X-4, D. T. de 45,5 mm, A. N. de 0,15
DFPL2X-4, D. T. de 33,5 mm, A. N. de 0,2
Control deslizante de filtro de 4 posiciones
