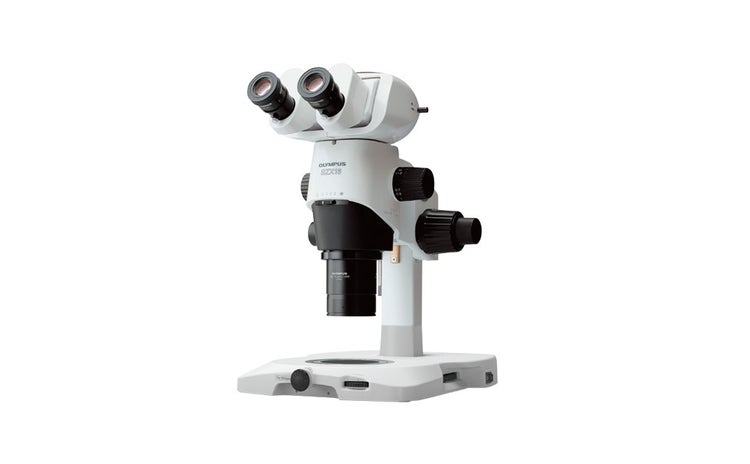

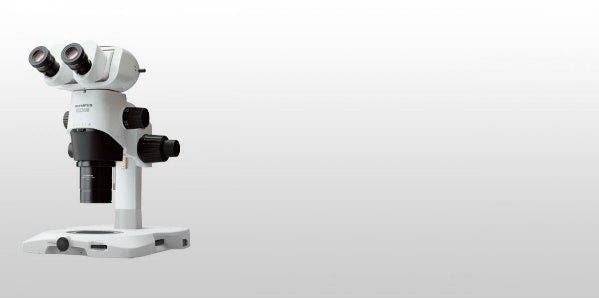

Estereomicroscopio SZX16
Diseñado para la investigación avanzada, ciencia de los materiales, inspección de control de calidad y análisis de defectos, el estereomicroscopio SZX16 presenta una resolución ultra alta (A. N. de 0,3), una relación de zoom ultra amplia (16,4:1) e imágenes versátiles con campo oscuro, fluorescencia y polarización. Gracias a estas amplias capacidades, es posible obtener imágenes de muestras completas, como organismos o componentes, hasta finos detalles microscópicos, como estructuras celulares individuales o microdefectos. Equipe su laboratorio con la claridad óptica que requiere para detectar, documentar e identificar incluso los detalles más diminutos.
Estereomicroscopio SZX16
Descripción
Afronte los desafíos de la digitalización en ciencias de la vida y de los materiales
El estereomicroscopio SZX16, cuyo diseño está pensado para la investigación avanzada, ciencia de los materiales, inspección de control de calidad y análisis de defectos, presenta:
- Resolución excepcional de 900 pares de líneas por mm (A. N. de 0,3)
- Capacidades de campo oscuro, fluorescencia y polarización
- Relación de aumento (zoom) ultra amplio de 16,4:1
- Rango de aumento (zoom) completo de 0,7x a 11,5x con nuestra torreta dual
- Soluciones ergonómicas para una observación cómoda
Gracias a estas amplias capacidades, es posible ejecutar aplicaciones exigentes, como procesar imágenes que van de muestras completas (p. ej., organismos o componentes) a estructuras microscópicas finas (p. ej., estructuras celulares individuales o microdefectos). Equipe su laboratorio con la claridad óptica necesaria para detectar, documentar e identificar incluso los detalles más pequeños.
Microscopio estereoscópico avanzado con amplia relación de zoom

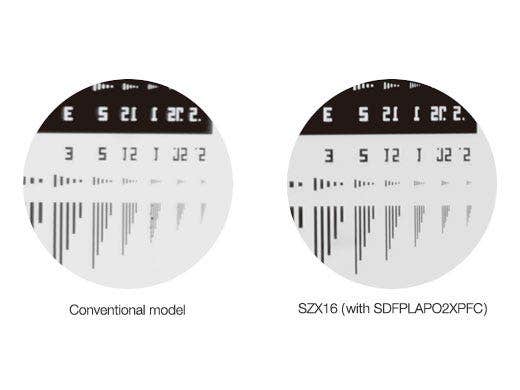

Excelente rendimiento óptico
Los elementos ópticos del SZX16, tales como los tubos del cabezal, el cuerpo del zoom y los objetivos, son completamente apocromáticos para minimizar la aberración cromática en toda la escala de magnificaciones. Los objetivos de superprofundidad de enfoque (SDF, sigla en inglés) proporcionan una profundidad de enfoque superior que permite capturar imágenes claras y de alto contraste desde prácticamente cualquier muestra.
La apertura numérica máxima de 0,3 produce una resolución de 900 pares de líneas por milímetro (mm), lo que permite visualizar claramente la estructura de componentes celulares finos y las células microscópicas. Estos niveles incomparables de resolución y aumento hacen que el trabajo sea más eficaz y preciso, lo que permite revelar mucha más información a partir de las muestras.
Esta resolución superior también significa que el estereomicroscopio puede distinguir características más pequeñas y espaciadas en los componentes, lo que es esencial para el análisis de defectos de alta precisión y la inspección de control de calidad. Detecte microgrietas o fracturas, rayaduras superficiales o contaminación, o detecte defectos de fabricación invisibles a resoluciones más bajas.
Amplio índice de aumento (zoom) de 16.4:1
El SZX16 cuenta con una relación de zoom ultra amplia de 16,4:1, lo que posibilita aumentos entre 7x y 115x, con el objetivo 1X, y de hasta 230x con el objetivo 2X.
Esta amplia escala de zoom lo hace adecuado para una gran variedad de aplicaciones analíticas de investigación, con vistas macro de baja magnificación dedicadas a la disección y manipulación de muestras, y vistas nítidas de alta magnificación para una observación cercana de microestructuras.
En el análisis de defectos y en el trabajo de inspección de control de calidad, esta escala de zoom ultra amplia es ideal para inspeccionar todo, desde grandes componentes o ensamblajes hasta defectos a escala micrométrica, como grietas, rayaduras o partículas contaminantes.
Diseño práctico para la investigación avanzada y el análisis de defectos

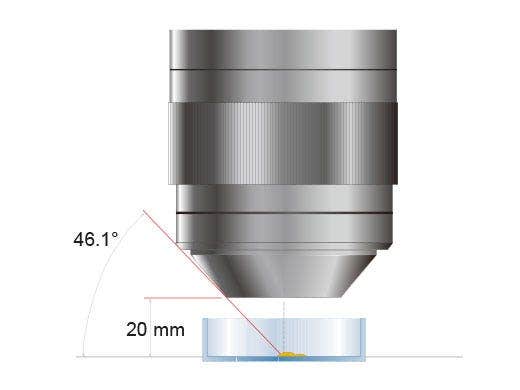

Amplio espacio de trabajo para manipulación
Cualquier manipulación debajo de un microscopio requiere un amplio espacio entre la parte superior de la muestra y la parte inferior del objetivo. Los objetivos disponibles para el SZX16 presentan una gran distancia de trabajo, lo que permite utilizar herramientas de inyección y manipulación tanto automáticas como manuales. El rango de movimiento disponible para el manipulador es muy flexible, ya que el extremo frontal de los objetivos de alta magnificación 1.6X y 2X es cónico.

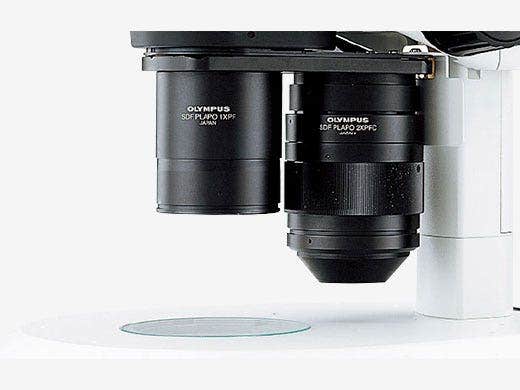

Objetivos dobles para un zoom de 3.5x a 230x
Gracias a los objetivos parfocales y al portaobjetivos giratorio de dos posiciones, es posible cambiar objetivos de forma rápida y sencilla con escasos reenfoques. Con los objetivos 0.5x y 2.0x, la escala ininterrumpida de magnificación es de 3.5x a 230x. Esto representa un índice de aumento (zoom) efectivo de 65.7:1.
Tubo de observación ergonómico y regulador de punto ocular extensible
La serie SZX2 ofrece tubos de observación con un óptimo ángulo de convergencia, que permite efectuar sus observaciones desde una posición natural disminuyendo la fatiga ocular durante un uso prolongado.
- Nuestro cabezal trinocular, inclinable y largo, SZX2-LTTR mejora la ergonomía del estereomicroscopio. Regulable de 5 a 45 grados, permite a los usuarios mantener una posición más natural de la cabeza y el cuello mientras trabajan.
- El regulador de punto ocular (SZX2-EEPA) proporciona un rango de ajuste vertical de 120 mm para adaptarse a usuarios de diferentes alturas y preferencias.
En conjunto, estas soluciones ergonómicas ayudan a reducir el esfuerzo físico y la fatiga, lo que permite un uso más cómodo del microscopio.
Ángulo de convergencia
Tubo de observación inclinable

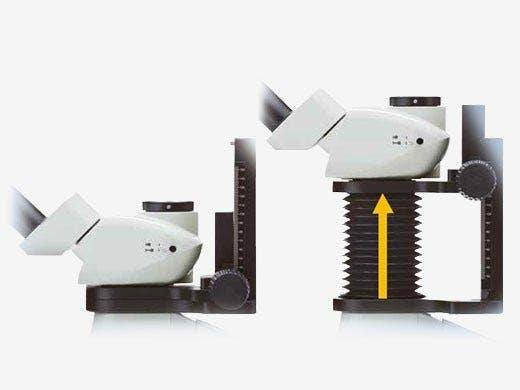

Regulador de punto ocular extensible
Métodos versátiles de contraste y observación

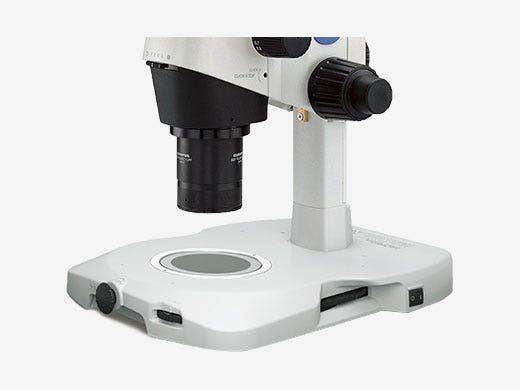

SZX2-ILLTQ / SZX2-ILLTS
Nuestras bases de iluminación de luz transmitida LED, dotadas de un perfil fino de 41,5 mm, que presentan cerca de la mitad del grosor que aquellas de luz transmitida de las lámparas halógenas, ofrecen una altura menor para un punto ocular más cómodo y un acceso más sencillo a las muestras montadas en la base durante la observación y la operación.

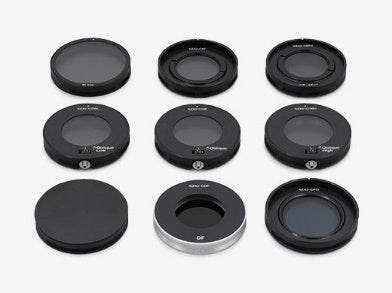

- La base de iluminación LED SZX2-ILLTQ presenta una torreta de cuatro posiciones, lo que favorece la rápida selección de filtros y el cambio fluido entre la iluminación de campo claro (estándar/alta/baja), oblicua (estándar/alto/bajo), de campo oscuro, polarizada y de obturador con un simple giro.
- La base LED de una posición SZX2-ILLTS transforma el SZX16 en un microscopio flexible todo en uno, adecuado para una amplia gama de muestras y tareas de observación.
Una ventaja adicional de la iluminación LED es que ofrece una superficie más fresca en su base, lo cual es apto para la manipulación más prolongada de muestras vivas. En comparación con una fuente de luz halógena convencional de 30 W, la iluminación LED consume menos energía y ofrece una vida útil significativamente más larga (más de 60 000 horas), lo que ayuda a reducir los coste(o)s operativos.
C. elegans
Filtro de alto contraste oblicuo（SZX2-COBH）
Medaka
Filtro (o cartucho) de campo oscuro（SZX2-CDF）
Observación de fluorescencia
Sistema de iluminación SZX16-RFA para una observación de fluorescencia avanzada
El SZX16 funciona como microscopio de fluorescencia para observar desde organismos completos hasta detalles del núcleo celular, gracias a su óptica de ingeniería precisa y su alta apertura numérica. Los avanzados materiales del vidrio con baja autofluorescencia y sus nuevos recubrimientos superficiales aumentan notablemente la transmisión de la luz, lo que mejora la claridad de las imágenes. Estas características dan como resultado una excelente relación señal-ruido (SNR) y una alta intensidad de la señal de fluorescencia. La rueda de filtros de cinco posiciones permite controlar la luz de excitación, lo que proporciona una iluminación flexible para la generación de imágenes de bajo aumento y alta resolución.
Las trayectorias de luz de excitación del iluminador de luz reflejada, prácticamente vertical, son independientes de las trayectorias de observación; por tanto, se mejora sustancialmente la eficiencia de la luz de excitación. Estas características ofrecen una observación de fluorescencia mucho más brillante que los estereomicroscopios convencionales en todos los aumentos. La observación de luz transmitida, dedicada a verificar el contorno de una muestra, es posible incluso bajo observación con fluorescencia de luz reflejada.
Alta apertura numérica dada a una observación de fluorescencia clara
El sistema de iluminación de luz reflejada casi vertical produce una iluminación parecida a la coaxial en la trayectoria de observación y aporta una eficiencia grandemente mejorada a la luz de excitación. Estas características ofrecen una observación de fluorescencia, cuya media es de dos o tres veces mejor que la de los estereomicroscopios convencionales bajo cualquier magnificación. Además de usar la luz reflejada, también es posible usar la luz transmitida para confirmar la muestra.
Torreta de cinco posiciones con selección de nueve filtros
El sistema de iluminación de fluorescencia para los microscopios SZX16 cuenta con torretas de cinco posiciones dotadas de una selección de cinco filtros para distintas muestras. Las nueve unidades de filtro de fluorescencia capturan los detalles de las imágenes de fluorescencia claras y con un alto contraste.

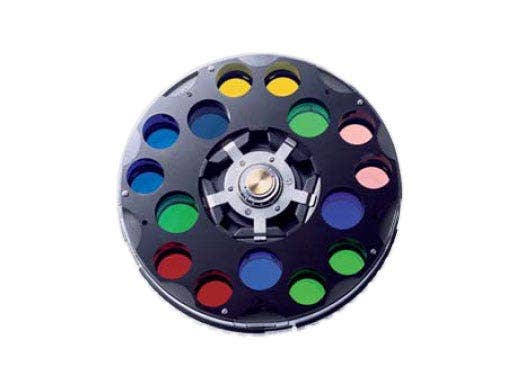

Rueda de filtros de SZX16
Muestras de creación de imágenes por fluorescencia
Documentación y procesamiento de imágenes digitales
Equipe el SZX16 con un cabezal trinocular y una cámara digital de la serie DP para procesar imágenes en alta resolución y producir la documentación. cámaras de la serie DP ofrecen alta sensibilidad para una amplia diversidad de aplicaciones, como la obtención de imágenes de fluorescencia de alta sensibilidad. Es posible controlarlas fácilmente con el software cellSens™, en la investigación de ciencias de la vida, o con el software PRECiV™ en la ciencia e inspección de materiales.
Imágenes completamente enfocadas fácilmente
Reconstruir una imagen completamente enfocada es simple con nuestro software. Adquiera manualmente imágenes usando la función EFI en directo (procesamiento de imágenes de enfoque extendido), para obtener vistas completamente enfocadas de muestras gruesas, rugosas o desiguales.
- Software cellSens™: Capture imágenes nítidas de muestras biológicas gruesas, como insectos, plantas o tejidos.
- Software PRECiV™: Adquiera imágenes nítidas a partir de uniones de cables, defectos de piezas electrónicas y piezas grandes con superficies rugosas.
Flujos de trabajo de inspección flexibles en el software PRECiV
PRECiV ofrece una solución de distribución del trabajo de inspección flexible para el control de calidad, análisis de materiales y análisis de defectos. Combínelo con el SZX16 y una cámara digital para adquirir imágenes, procesarlas y ejecutar mediciones 2D sin problemas. Las funciones de digitalización y análisis de imágenes incluyen vistas panorámicas, imágenes de enfoque extendido y análisis de partículas.
Aumente su eficiencia

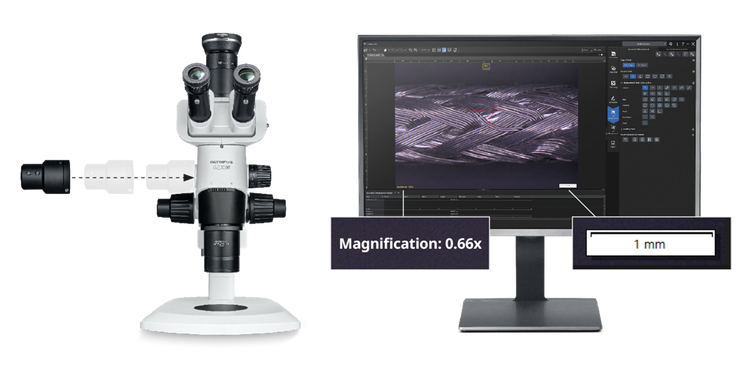

Si desea acelerar el trabajo de inspección de control de calidad o de análisis de defectos, combine el SZX16 con nuestro sensor de magnificación de zoom SZX2-ZMS. Este registra automáticamente la magnificación del zoom en su software PRECiV, lo que permite llevar a cabo mediciones geométricas 2D correctas sin tener que registrar manualmente la magnificación. Desde el procesamiento de imágenes hasta la generación de informes, todas las dimensiones están bajo control. Ahora puede hacer zoom y medir los detalles de forma más rápida, lo que otorga mayor confianza y eficiencia a sus inspecciones.
Especificaciones
| Método de observación | Fluorescencia (excitaciones azules/verdes) | ✓ | |
| Fluorescencia (excitaciones ultravioletas） | ✓ | ||
| Luz polarizada simple | ✓ | ||
| Campo claro | ✓ | ||
| Campo oscuro | ✓ | ||
| Iluminación oblicua | ✓ | ||
| Zoom (aumento) | Relación de aumento | 16.4 | |
| Indicación de magnificación | 0.7, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8, 10, 11.5 | ||
| Tope de apertura | Integrado | ||
| Características |
Sistema de magnificación de zoom variable con eje óptico paralelo Sistema de accionamiento de zoom: perilla horizontal Tope de enganche incorporado para diversas posiciones de aumento (zoom) [manual] |
||
| Sensor de magnificación para el zoom |
El SZX2-ZMS opcional registra la magnificación de zoom (aumento) en el software PRECiV v.2.2.1 o posterior. Conector de salida: USB 2.0: USB Type-C® Cable USB: USB 2.0: de USB Type-A a USB Type-C; longitud del cable: 2 m (6,56 pies) Peso: 0,4 kg (0,9 lb) |
||
| Dispositivos ópticos | Sistema óptico galileano | ✓ | |
| Iluminador | Iluminador de fluorescencia | Lámpara de mercurio (Hg) | ✓ |
| Lámpara de xenón | ✓ | ||
| Iluminación de guía de luz | ✓ | ||
| Enfoque | Mecanismo de enfoque | Enfoque fino/grueso | ✓ |
| Capacidad de carga | De 0 a 10,0 kg/ de 2,7 a 15,0 kg/ de 8,0 a 25,0 kg | ||
| Carrera de empuñadura de enfoque grueso |
80 mm 120 mm |
||
| Carrera de empuñadura de enfoque grueso por rotación | 36,8 mm | ||
| Carrera de empuñadura de enfoque fino por rotación | 0,77 mm | ||
| Portaobjetivos giratorio | Manual | Tipo estándar | ✓ |
| Tubos de observación | Campo amplio (FN22) | Trinocular | ✓ |
| Trinocular inclinable | ✓ | ||
| Trinocular largo, inclinable y ergonómico | ✓ (La magnificación intermedia es 1.25X) | ||
| Ángulo de inclinación del tubo |
De 5° a 45° 30° |
||
| Selección de la trayectoria de luz del tubo trinocular (cámara: observación) |
50 %: 50 %, 0 %: 100 % 0 %: 100 %, 100 %: 0 % |
||
| Ajuste de la distancia interpupilar |
De 51 a 76 mm De 52 a 76 mm De 57 a 80 mm |
||
| Regulador de punto ocular extensible | Rango de ajuste de altura: de 30 a 150 mm (con escala incluida) | ||
| Soportes | Soporte estándar | ✓ | |
| Bases y soportes opcionales | Base de iluminación de luz transmitida LED de cuatro posiciones | ✓ | |
| Base de iluminación de luz transmitida LED de una posición | ✓ | ||
| Soporte grande | ✓ | ||
| Base universal | ✓ | ||
| Dimensiones (anch. × prof. × alt.) | 268 mm × 386 mm × 413 mm (10,55 pulg. × 15,20 pulg. × 16,26 pulg.) en la configuración del conjunto estándar | ||
| Entorno operativo | Uso en interiores | Temperatura ambiente | De 0 °C a 40 °C (de 32 °F a 104 °F) |
| Humedad relativa máxima | De 30 a 90 % | ||
| Ocular |
WHSZ10X-H FN 22* WHSZ15X-H FN 16* WHSZ20X-H FN 12.5* WHSZ30X-H FN 7* *con ajuste de dioptrías y retícula |
||
| Objetivos | SDFPLFL0.3X, D. T. de 141 mm, A. N. de 0.045 SDFPLAPO0.5XPF, D. T. de 70,5 mm, A. N. de 0.075 SDFPLAPO0.8X, D. T. de 81 mm, A. N. de 0.12 SDFPLAPO1XPF, D. T. de 60 mm, A. N. de 0.15 SDFPLAPO1.6XPF, D. T. de 30 mm, A. N. de 0.24 SDFPLAPO2XPFC, D. T. de 20 mm, A. N. de 0.3 |
||
| Iluminadores de fluorescencia |
Iluminador de fluorescencia cuasi vertical Torreta de filtros de fluorescencia de cinco posiciones Acepta compensadores de excitación |
||
