Analyse de la contamination des installations hydrauliques des aciéries à l’aide du système d’inspection de la propreté des composants OLYMPUS CX100

Image d’une aciérie

Application

Dans les aciéries, de l’huile hydraulique sous pression est utilisée pour entraîner certains équipements de fabrication. Cette huile hydraulique peut être contaminée lors du fonctionnement de ces équipements, altérant sa composition chimique et réduisant l’efficacité de l’équipement, ce qui à terme raccourcit la durée de vie utile à la fois de l’huile hydraulique et de l’équipement. Le taux de particules contaminantes acceptable est déterminé par les normes internationales et normes internes de l’entreprise. Une procédure de gestion de la contamination qui assure la conformité avec ces normes permet de garantir la qualité de l’huile hydraulique dans les aciéries. De telles procédures consistent à surveiller et à analyser la contamination par particules de l’huile hydraulique au moyen d’inspections régulières de sa propreté technique. Cependant, certaines méthodes d’analyse de la contamination, comme l’analyse gravimétrique (à l’aide d’une balance de laboratoire) ou des compteurs de particules, présentent des défauts inhérents qui les rendent moins précises :

1. Lors de l’analyse de la contamination par analyse gravimétrique, la masse totale de contamination est déterminée, mais les données sur la taille des particules individuelles restent inconnues.
2. Les compteurs de particules sont incapables de classer les particules comme métalliques ou non métalliques en fonction de leur forme. En outre, selon l’orientation des contaminants dans l’huile, le nombre de particules peut être inexact.

La solution d’Olympus

Analyse à l’aide du système d’inspection de la propreté des composants OLYMPUS CIX100

Caractéristiques du produit

1. Grâce à son microscope industriel puissant et à son logiciel dédié polyvalent, le système OLYMPUS CIX100 peut générer des données très fiables sur la forme et la taille de chaque particule contaminante.
2. Avec son système optique unique, il détecte aussi bien les particules réfléchissantes que non réfléchissantes et permet de classer la contamination comme particules métalliques ou non métalliques en une seule analyse.
3. Le système OLYMPUS CIX100 est conforme aux normes industrielles NAS 1638/ISO 4406, 4407/NF ISO 21018, NF E48-651 et 48-655. De plus, les utilisateurs peuvent également créer leurs propres paramètres de classification.

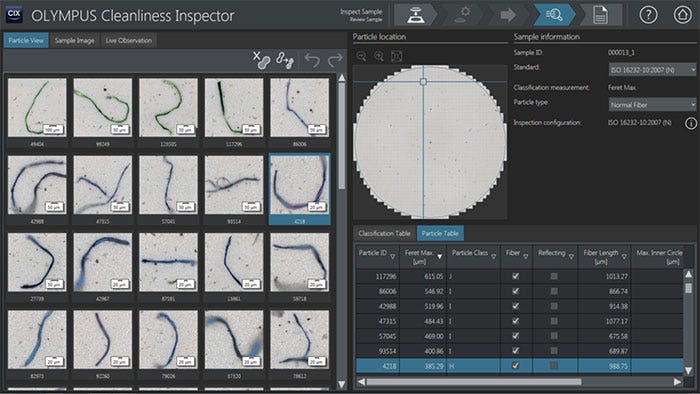

Exemple d’image d’analyse de la contamination
