Imagerie à balayage laser confocal Objectifs A Line et le microscope FV3000/Ixplore

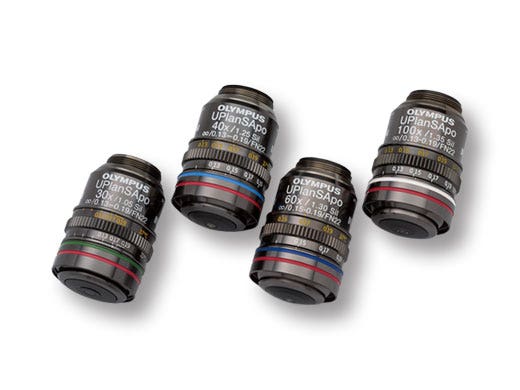

Objectifs à immersion dans le silicone

Les objectifs à immersion dans le silicone sont optimisés pour l'imagerie des cellules et tissus vivants. En faisant correspondre correctement l'indice de réfraction, les images sont plus claires et plus lumineuses, et les observations à intervalle de temps régulier deviennent plus fiables et moins complexes, car l'huile de silicone ne sèche pas à 37°C (98,6 ℉). Comme l'indice de réfraction de l'huile d'immersion dans le silicone (ne=1,40) est proche de celui du réactif de clarification SCALEVIEW-A2 (ne=1,38), les objectifs à immersion dans le silicone conviennent également à l'observation d'échantillons clarifiés par SCALEVIEW-A2.

Échantillon : neocortex traité au ScaleA2, VGluT1/Vert, VGluT2/Rouge, MAP2/Bleu

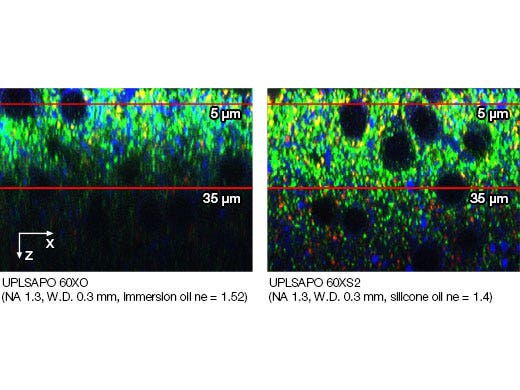

Comparaison des objectifs 60X à immersion de silicone avec les objectifs 60X à immersion d'huile

En faisant correspondre l'indice de réfraction de l'échantillon avec celui du milieu d'immersion, l'objectif à immersion dans le silicone A Line (UPLSAPO60XS2) permet une prise d'images plus profondes.

Image fournie avec l'aimable autorisation de Motokazu Uchigashima, M.D., Ph.D., Masahiko Watanabe, M.D., Ph.D.,
Departments of Anatomy, Hokkaido University Graduate School of Medicine

En savoir plus sur les applications d'imagerie de cellules vivantes

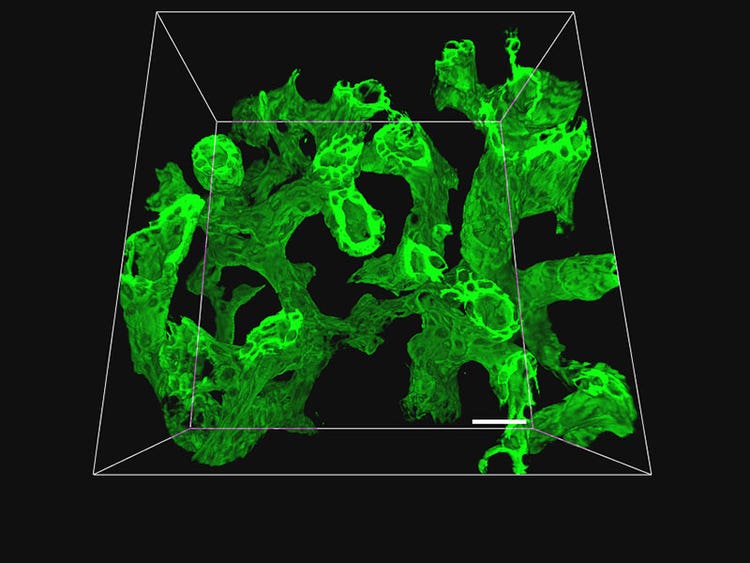

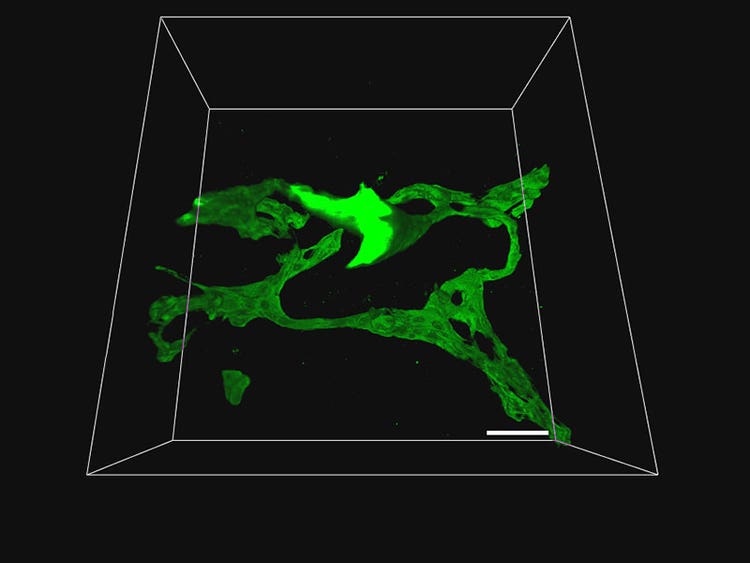

Observation en trois dimensions de la structure de l'arbre biliaire dans des foies de souris avec un objectif 30X (UPLSAPO30XS)

La structure de l'arbre biliaire de la souris Klf5-LKO a été comparée avec celles de la souris de contrôle. Des images tomographiques consécutives (intervalle axial Z de 1 µm) de tissu biliaire (marqueur vert de cellules épithéliales biliaires CK19) dans des échantillons de tissu de foie d'une épaisseur de 200 µm clarifié avec du SeeDB ont été obtenues en avec le FV3000 et un objectif 30X à immersion dans l’huile. Résultat : une résolution élevée et un large champ d’observation. Dans la souris Klf5-LKO, des amas de cellules CK19+ (flèche blanche) qui étaient séparés dans l'espace de l'arbre biliaire ont été observés.

Barre d'échelle : 50 μm

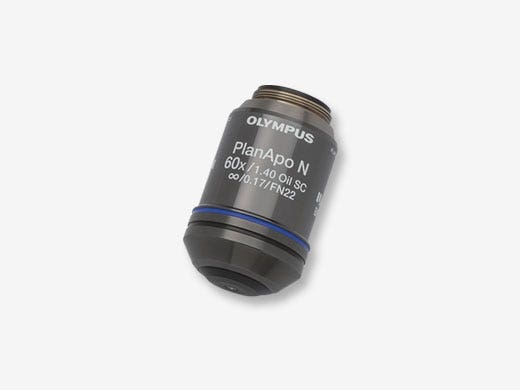

Objectifs 60X super corrigés

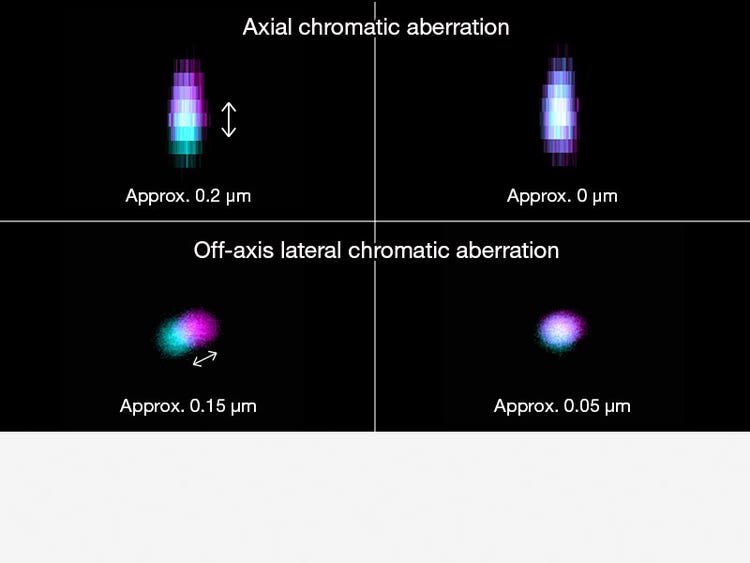

Comparaison de l'aberration chromatique mesurée par le FLUOVIEW FV3000 avec une microsphère fluorescente multicolore.

Des performances d'imagerie supérieures avec une aberration chromatique super corrigée et une grande ouverture numérique

Les signaux fluorescents colocalisés sont un problème qui nécessite d'utiliser un objectif ayant une optique mieux conçue afin de corriger les décalages de couleurs (aberration). L'objectif 60X super corrigé avec une grande ouverture numérique minimise l'aberration chromatique jusqu'à l'extrême limite dans le spectre de 405 à 650 nm. Une aberration chromatique axiale de 0,1 µm ou inférieure est fournie dans cette plage. Chaque objectif est livré avec sa fiche technique de mesures. Cet objectif assure l’acquisition d’images 2D et 3D avec une excellente fiabilité, et avec une précision et une analyse de la colocalisation améliorées. Effectuez des expériences d'étiquetage multicolore sans réglages post-traitement.
