Imagerie de cellules vivantes Objectifs à immersion dans le silicone et le FV3000/ IXplore
Objectifs à immersion dans le silicone
Les objectifs à immersion dans le silicone sont optimisés pour l'imagerie des cellules et tissus vivants. Avec un indice de réfraction similaire à celui de tissus vivants, les objectifs à immersion dans le silicone fournissent des images lumineuses de tissus clarifiés. Et comme l'huile de silicone ne sèche pas à 37 °C (98,6°F), les observations à intervalles de temps réguliers sont plus fiables et moins complexes.

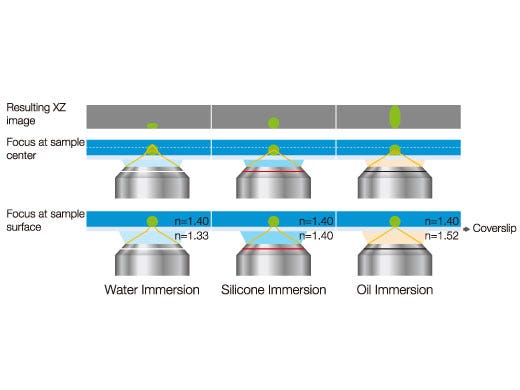

Effets d'un écart d'indice de réfraction sur la forme de l'échantillon
Il est important de faire correspondre l'indice de réfraction de l'échantillon et celui du milieu d'immersion afin d'obtenir des images en 3D précises.

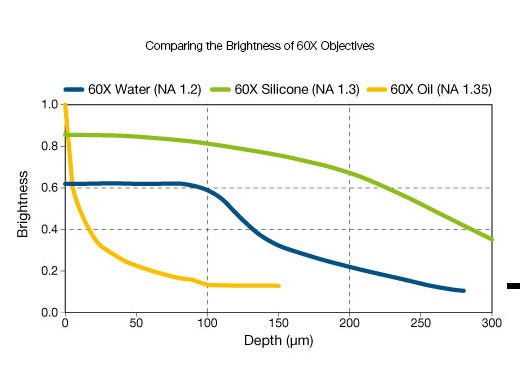

Luminosité des objectifs 60X eau/silicone/huile
Les objectifs à immersion dans l'huile sont les plus lumineux à des profondeurs superficielles tandis que les objectifs à immersion dans le silicone sont plus lumineux que les objectifs à immersion dans l'eau et l'huile à toutes les autres profondeurs de mise au point.
La luminosité de chaque objectif est normalisée par rapport à l'objectif à huile 60X à la surface de l'échantillon. L'indice de réfraction de l'échantillon est de 1,38.
Imagerie longue durée à intervalles de temps réguliers d'un embryon de souris vivant (UPLSAPO60XS2)
Images longue durée prises à intervalles de temps réguliers d'un embryon de souris vivant capturées à l'aide d'un objectif à immersion dans le silicone (UPLSAPO60XS2).
L'objectif permet d'obtenir des images de haute résolution avec une ouverture numérique (NA) de 1,30 et des images en 3D avec une distance frontale de 0,3 mm.
Image fournie avec l'aimable autorisation de Kazuo Yamagata, Ph.D., Faculty of Biology–Oriented Science and Technology, Kinki University Reference Stem: Cell Reports. 2014 Jun 3; 2 (6): 910–924.
En savoir plus sur les applications d'imagerie de cellules vivantes
Imagerie longue durée de cellules vivantes d'embryogenèse de zygote d'Arabidopsis (UPLSAPO30XS)
L'objectif UPLSAPO30XS présente une ouverture numérique de 1,05 qui produit des images plus lumineuses avec une résolution plus élevée.
La vidéo, enregistrée pendant 60 heures, montre le processus d'embryogénèse, d'un embryon précoce (étape de 4 cellules) à un embryon tardif.
Image fournie avec l'aimable autorisation de Daisuke Kurihara, Ph.D., Optical Technology Group, ERATO Higashiyama Live–Holonics Project, Nagoya University
Référence : Dev Cell. 2015 Jul 27; 34 (2): 242–51. doi: 10.1016/j.devcel.2015.06.008. Epub 9 juillet 2015
En savoir plus sur les applications d'imagerie de cellules vivantes

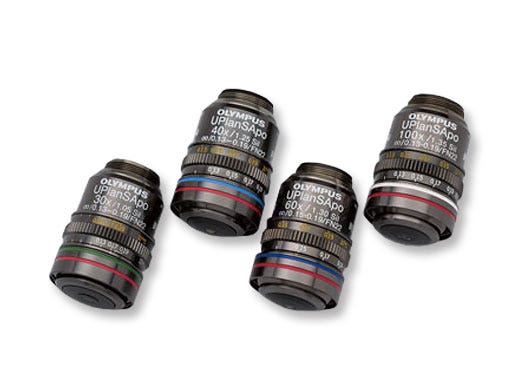

Guide de sélection des objectifs à immersion dans le silicone
(mm)
* Indice de champ maximum observable via un oculaire.
Produits connexes
FV3000
- Disponible uniquement dans des configurations de scanner galvanomètre seul (FV3000) ou hybride galvanomètre / résonant (FV3000RS)
- Détection TruSpectral très efficace et précise pour tous les canaux
- Optimisé pour la prise d'images de cellules vivantes avec une sensibilité élevée et une faible phototoxicité
IXplore Live
- Utilisation du contrôleur en temps réel Olympus pour obtenir des données pertinentes sur le plan physiologique avec une perturbation minimale des cellules
- Préservation de la viabilité des cellules lors de la prise d’images avec diverses options de contrôle environnemental
- Maintien de la mise au point précise et fiable lors d’expériences par intervalle à l’aide du système de mise au point automatique du matériel Olympus (compensation de la dérive Z)
- Découverte de la forme réelle des cellules grâce aux systèmes optiques d’immersion dans le silicone d’Olympus
IXplore Spin
- Imagerie confocale rapide et de haute résolution grâce à un système de disque en rotation
- Imagerie confocale en 3D à intervalles de temps réguliers de cellules vivantes avec moins de phototoxicité et de blanchiment
- Imagerie 3D précise offrant une meilleure récupération de la lumière grâce à des objectifs d’immersion dans l’huile de silicone
- Mise à niveau du système Super Résolution IXplore SpinSR en fonction des progrès de votre recherche ou de votre budget
IXplore SpinSR
- Super résolution, jusqu’à une résolution XY de 120 nm
- Viabilité des cellules prolongée en imagerie confocale à intervalles de temps réguliers en raison d’une phototoxicité et d’un blanchiment réduits
- SBasculement en une étape entre les observations champ large, confocales et de super résolution dans le système IXplore SpinSR
- Reconstruction 3D précise grâce aux objectifs d’immersion dans l’huile de silicone d’Olympus
*Image bannière : fournie avec l'aimable autorisation de Dr. Kazuo Yamagata, Dr. Mayuko Hori, Dr. Tatsuma Yao, Research Institute for Microbial Disease, Osaka University
