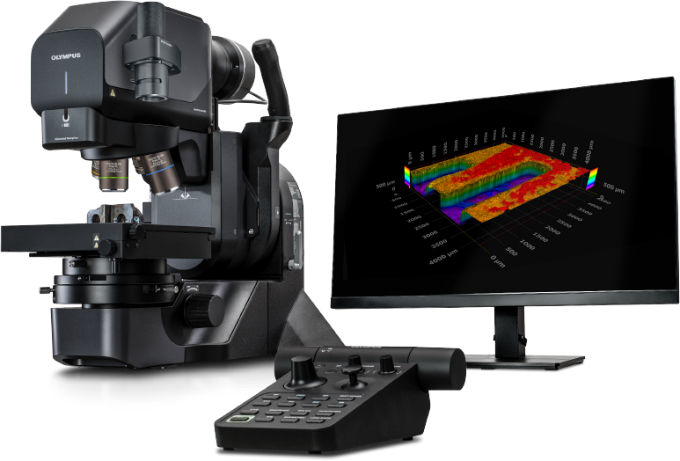

Microscope numérique DSX2000
Le microscope numérique entièrement motorisé DSX2000 simplifie les tâches, augmente la productivité et rationalise le travail des chercheurs et des professionnels du laboratoire de contrôle qualité grâce à des outils intelligents, une imagerie tout-en-un et une interface personnalisable. Donnez à votre équipe les moyens d'obtenir des résultats rapides et précis et d’acquérir des images exceptionnelles à une résolution supérieure au 4K.
Microscope numérique DSX2000
Microscope numérique DSX2000
De la précision, en toute simplicité
Primés, les microscopes numériques de la série DSX2000 simplifient les tâches, améliorent la productivité et optimisent le travail des chercheurs et des professionnels du contrôle qualité. Grâce à leurs outils intelligents, à leur système d’imagerie tout-en-un et à leur interface personnalisable, les microscopes DSX2000 s’adaptent à vos besoins. Associés au logiciel PRECiV™, ils permettent à votre équipe d’obtenir des résultats rapides et précis et d’acquérir des images exceptionnelles à une résolution supérieure au 4K. L’expérience intuitive et fluide qu’ils offrent permet aux utilisateurs de tous les niveaux de compétence d’utiliser leur système avec facilité et confiance.
Choisissez votre modèle
La série de microscopes numériques DSX2000 offre des options de têtes de zoom motorisées, universelles ou standard, vous permettant ainsi de personnaliser le système selon vos besoins en matière d’imagerie et de flux de travaux. Que votre équipe ait besoin d’une automatisation complète, de fonctionnalités avancées ou simplement d’une configuration de base, la série DSX2000 répondra à vos besoins.

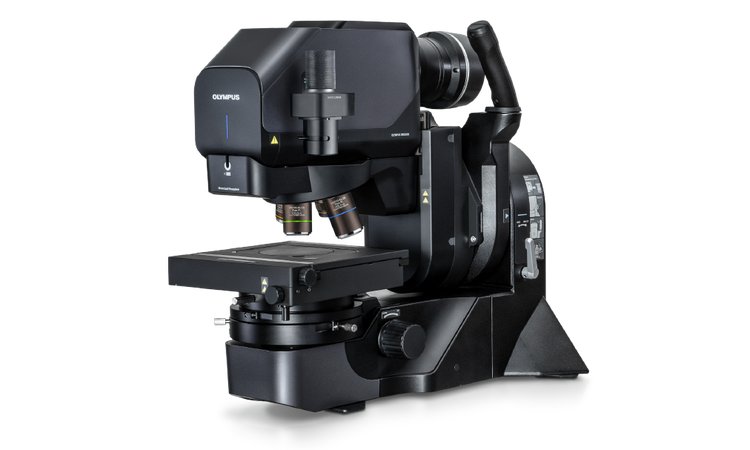

Tête de zoom DSX2000 entièrement motorisée (MZH)
La motorisation complète simplifie les tâches et améliore la productivité, ce qui permet à votre équipe de relever les défis en toute simplicité. La tête de zoom motorisée, équipée d’une tourelle porte-objectifs rotative automatique, prend en charge jusqu’à quatre objectifs, permettant ainsi des changements de grossissement faciles et une transition fluide entre les observations macro et micro. Ce modèle est idéal pour les observations à haute résolution et les applications d’inspection nécessitant des décisions rapides de type « accepté/rejeté ».

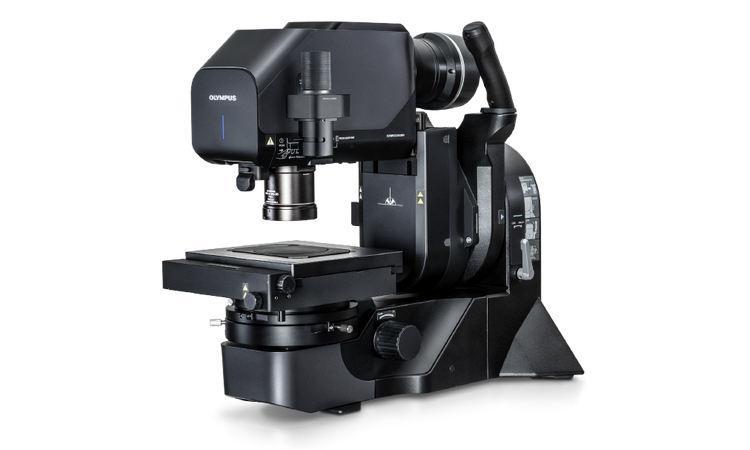

Têtes de zoom DSX2000 universelles/standard tout-en-un (UZH/SZH)
Nos modèles de têtes de zoom universelles et standard permettent aux utilisateurs d’effectuer des transitions macro à micro fluides avec un seul système. La tourelle porte-objectifs coulissante prend en charge jusqu’à deux objectifs, permettant des changements de grossissement faciles. Ces modèles vous permettent d’utiliser une grande variété de types d’objectifs, y compris des options à très grande distance frontale, et d’imager votre échantillon sous un large éventail d’angles.

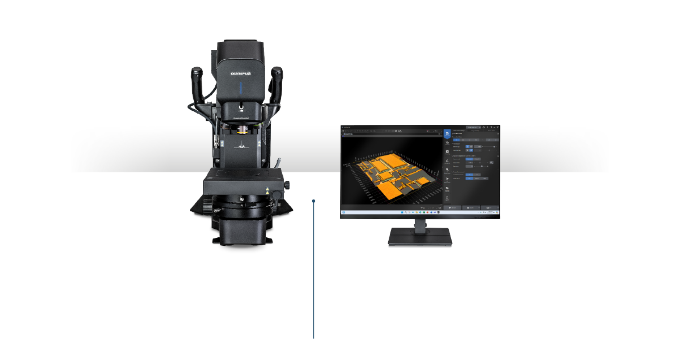

Solution tout-en-un
Simplifiez vos processus grâce à une solution tout-en-un
Comme les microscopes numériques de la série DSX2000 vous permettent d’obtenir facilement des résultats fiables, ils vous libèrent du temps précieux pour vous concentrer sur les tâches les plus importantes. Obtenez des résultats d’inspection après n’avoir reçu qu’une formation de base, ou des réponses rapides et précises à vos questions de recherche.
Voyez tout ce qu’il y a à voir
Les microscopes de la série DSX2000 offrent une vaste plage de grossissements allant de 21X à 7300X, vous permettant d’effectuer à la fois des inspections macro et micro avec un seul système. Grâce à une gamme de 20 objectifs compatibles, qui comprend des options à très grande distance frontale et à haute résolution, vous pouvez facilement adapter votre imagerie à différents échantillons et applications.

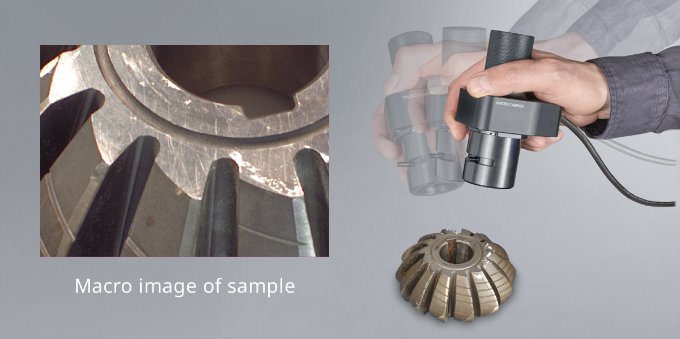

Imagerie macro rapide et flexible
Obtenez rapidement des vues d’ensemble de vos échantillons grâce à la caméra macro. Cet accessoire polyvalent peut être détaché et utilisé à la main pour produire des images d’échantillons de grande taille ne pouvant pas être placés sur la platine. Le passage à la caméra macro dans le logiciel est simple, ce qui facilite l’alternance entre les imageries micro et macro. Générez des rapports complets plus rapidement en y ajoutant à la fois des vues d’ensemble et des images en plan rapproché.

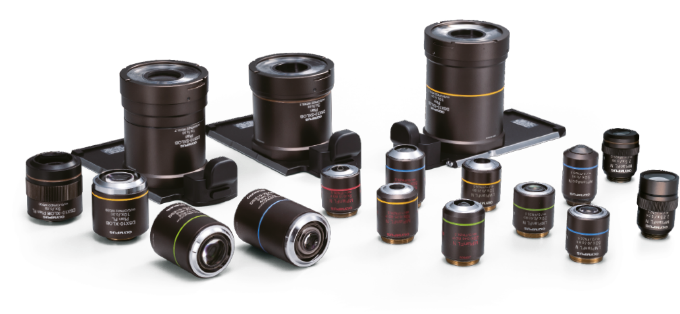

Changez d’objectif rapidement et facilement
Changez rapidement et facilement les objectifs sur n’importe quel modèle de microscope DSX2000. Les objectifs faciles à remplacer et les réglages ajustables de ce système ergonomique vous permettent de travailler plus rapidement tout en préservant votre confort.
Changement automatique
Sur les systèmes équipés d’une tête de zoom motorisée, vous pouvez contrôler la tourelle porte-objectifs rotative automatique depuis la console ou votre ordinateur, ce qui vous permet de changer facilement de grossissement.
Changement par coulissement
Les systèmes dotés de têtes de zoom standard ou universelles permettent également des changements de grossissement fluides grâce à la tourelle porte-objectifs coulissante, sur laquelle il est possible de fixer deux objectifs. Il suffit de faire glisser l’objectif pour changer de grossissement et passer rapidement de l’imagerie macro à micro. Ce système facilite le changement de type d’objectif, offrant ainsi une grande flexibilité pour répondre aux différents besoins d’inspection.

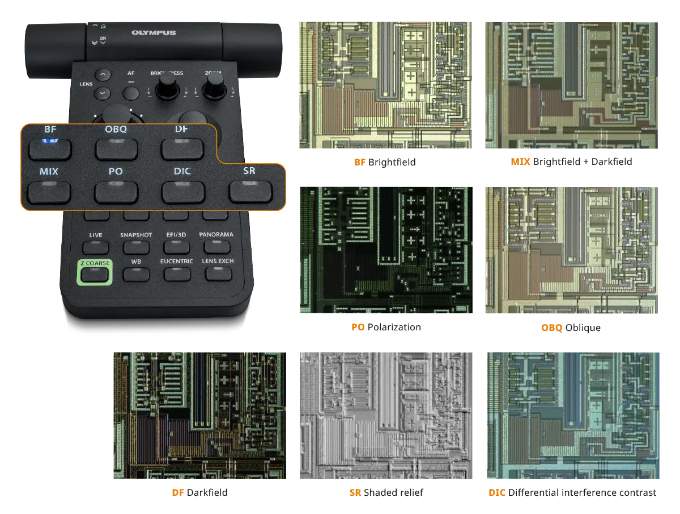

Voyez ce qui compte en un clic
Le microscope DSX2000 offre sept méthodes d’observation différentes, sélectionnables d’un simple clic. Trouvez les conditions d’observation optimales en utilisant les méthodes de fond clair (BF), d’éclairage en oblique (OBQ), de fond noir (DF), d’observation combinée (MIX : fond noir + fond clair), de polarisation (PO) et de contraste interférentiel différentiel* (DIC), de même que notre méthode unique de relief par ombres portées (SR).
* Non disponible sur le modèle SZH.
Visualisez les défauts en temps réel
L’observation d’images en relief par ombres portées permet de voir les défauts ultrafins en temps réel, sans délai de post-traitement. Ce mode vous permet de réaliser des inspections rapides et approfondies à l’aide d’images en relief par ombres portées, en déplaçant la platine et en parcourant votre échantillon de manière fluide.

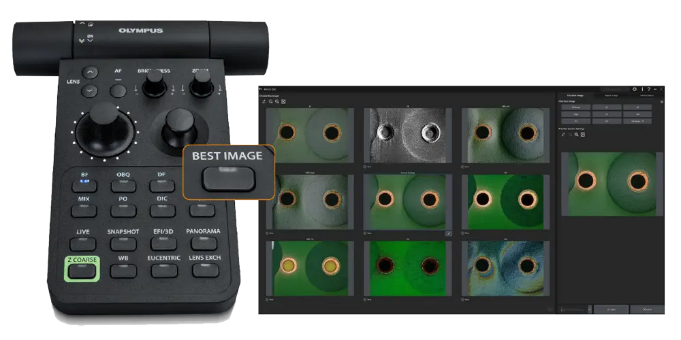

Trouvez rapidement la meilleure image
La fonction « Best Image » (Meilleure image) vous permet de sélectionner d’un simple clic le mode d’imagerie le mieux adapté pour révéler les détails importants.
Gauche – Image d’un produit moulé en plastique acquise en lumière transmise avec la cartouche à plaque de polarisation SZX2-CPO
Droite – Image de fibres acquise en lumière transmise avec la cartouche à fond noir SZX2-CDF
Éclairage adapté à votre échantillon
Observez les détails internes d’échantillons transparents, semi-transparents ou fins grâce à une variété d’options de contraste et d’éclairage en lumière transmise. Il vous suffit de sélectionner les modules en fonction du type et de l’usage de l’échantillon.

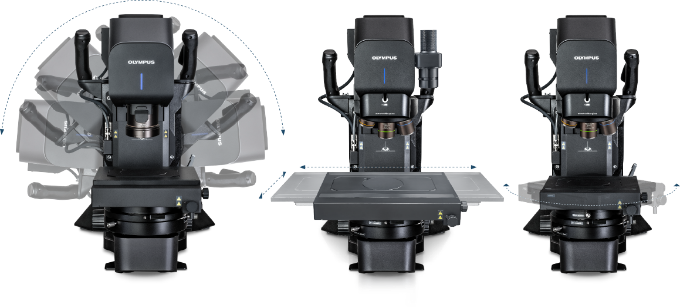

Positionnement adaptable de l’échantillon
La grande platine (jusqu’à 200 × 100 mm) peut accueillir plusieurs échantillons ou des échantillons de grande taille, tandis que la potence inclinable et la platine rotative vous permettent de positionner votre échantillon de sorte à obtenir des conditions d’observation optimales.
Logiciel intelligent
La possibilité de travailler plus intelligemment
Associez le microscope DSX2000 au logiciel d’analyse d’images PRECiV pour maximiser votre efficacité. Les flux de travaux personnalisés et les fonctions d’IA du microscope numérique DSX2000 vous permettent de travailler plus intelligemment, en vous offrant des moyens plus efficaces d’effectuer des inspections de routine et de mener des analyses complexes.
Personnalisez vos flux de travaux pour accélérer vos activités
Le mode EZ simplifie l’interface en n’affichant que les fonctions essentielles. Les flux de travaux personnalisés limitent le nombre de boutons disponibles pour assurer la cohérence et la facilité d’utilisation tout en réduisant le risque d’erreurs.
1. Définition du flux de travail
2. Organisation des icônes
3. Activation du flux de travail

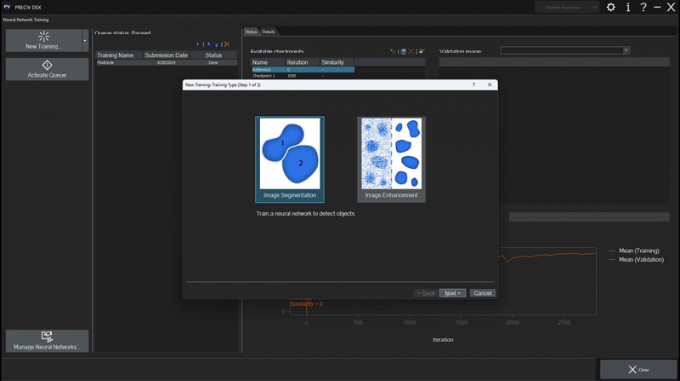

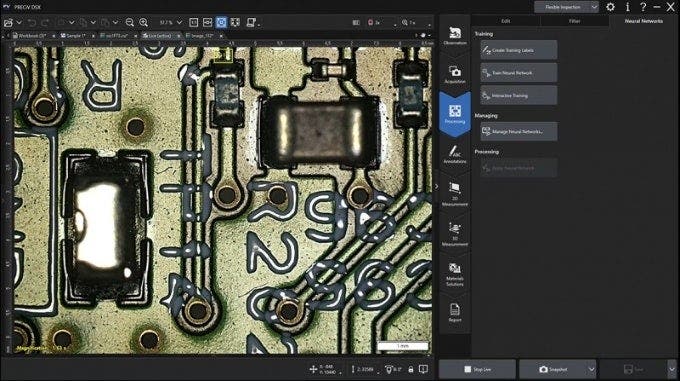

Optimisez votre efficacité grâce à l’IA
Le logiciel PRECiV équipe le microscope DSX2000 de notre technologie d’IA en temps réel. Cet outil puissant révèle instantanément les détails cachés et met en évidence les caractéristiques clés des images en cours d’acquisition, sans qu’un traitement supplémentaire soit nécessaire. La prise de décision assistée par l’IA décharge vos experts de la nécessité de vérifier deux fois les images.
1. Affichage d’une image en cours d’acquisition
2. Entraînement du réseau neuronal (5 minutes)
3. Application du réseau neuronal à l’image en cours d’acquisition
Amélioration automatique de l’image
La fonction d’amélioration automatique de l’image élimine les rayures et les éléments non pertinents qui pourraient masquer des informations essentielles ou être comptés par erreur par l’IA.

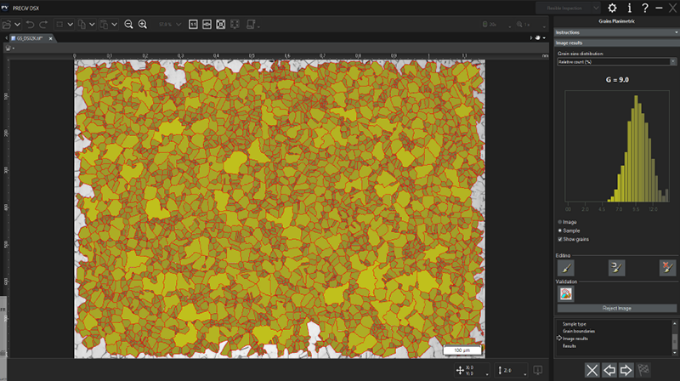

Microstructure en acier
Amélioration du contraste en cours d’acquisition avec mise en évidence des joints de grains
Discrimination automatique des objets
La segmentation d’images permet à l’IA, avec un entraînement minimal, d’identifier et de compter les différents types d’objets dans votre échantillon.

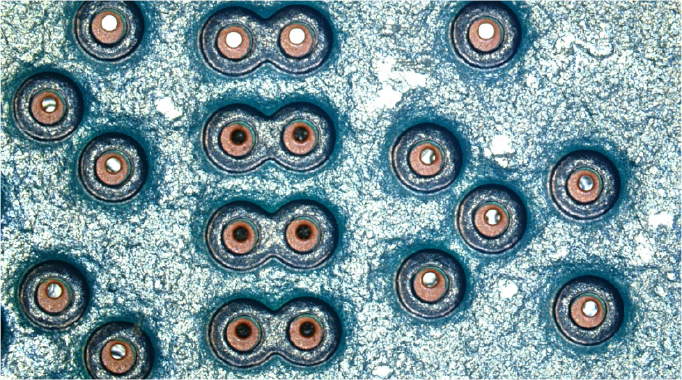

Trous traversants sur une carte de circuits imprimés
Détection en cours d’acquisition des trous remplis et vides
Simplifiez vos tâches grâce à un logiciel unifié
Le logiciel PRECiV fonctionne de la même manière sur tous nos microscopes industriels, créant ainsi un environnement d’analyse uniforme, tant sur les microscopes numériques (série DSX) que conventionnels (séries BX™ et SZX™). Profitez d’outils de mesure 2D/3D, d’amélioration d’images, d’enregistrement de macros, d’analyse assistée par IA, et plus encore.

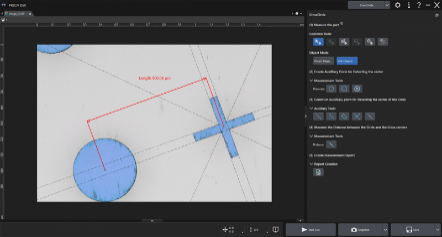

Des mesures conformes en quelques clics

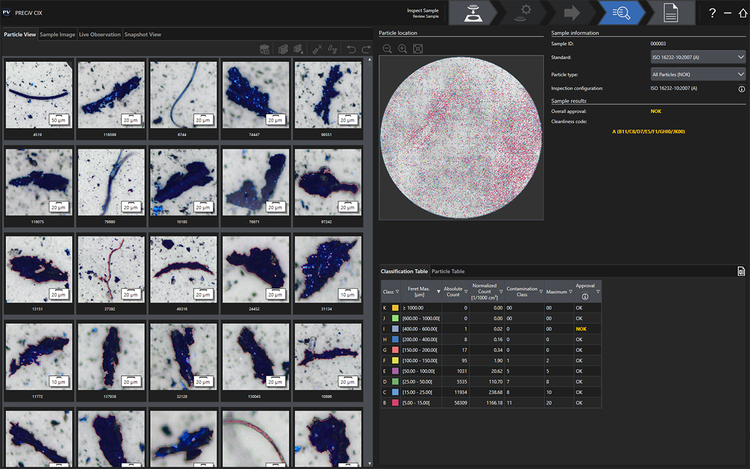

Simplifiez les tâches quotidiennes d’analyse des matériaux grâce à des flux de travaux automatisés conformes aux normes. Choisissez parmi des options comme la granulométrie, l’analyse de la fonte, l’analyse de phases, l’évaluation des inclusions non métalliques, et plus encore.
Une intégration aux réseaux transparente
Connectez facilement le microscope DSX2000 à votre réseau d’entreprise pour garantir la conformité aux normes IT et profiter d’un partage d’images rapide.

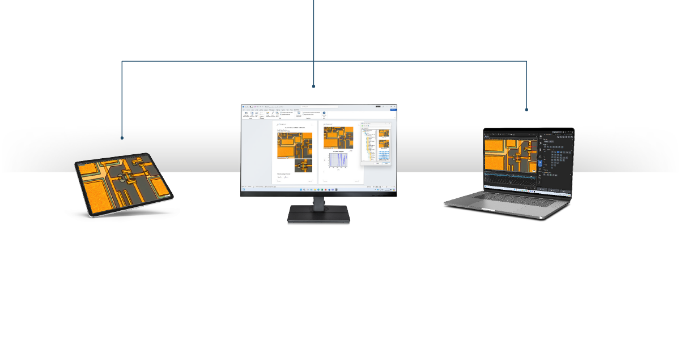

Une productivité maximisée
Analysez les images sur n’importe quel PC équipé du logiciel PRECiV. Le microscope DSX2000 sera ainsi libéré pour l’acquisition d’images, ce qui augmentera l’efficacité opérationnelle.
Des rapports conformes produits facilement
Utilisez le complément pour Microsoft 365 afin de créer vos propres rapports dans Microsoft Word, Excel ou PowerPoint.
Imagerie précise
Ayez confiance en vos images et vos mesures
Le microscope numérique DSX2000 vous permet d’obtenir des résultats fiables, car il produit des images exceptionnelles et permet des mesures précises qui répondent aux exigences strictes en matière de contrôle qualité, d’analyse des défaillances et de R&D.

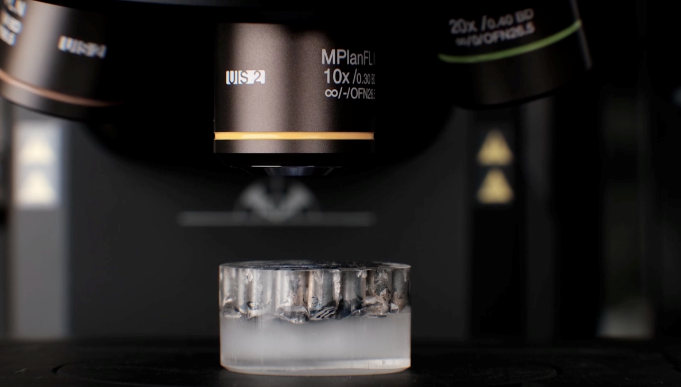

Une grande flexibilité optique
S’appuyant sur un siècle d’innovation, Evident possède une riche expertise dans le domaine de l’optique de précision. Notre vaste gamme d’objectifs dédiés offre la large plage de grossissements (de 21X à 7300X) et la distance frontale nécessaires aux inspections, que ce soit pour identifier la cause d’une défaillance ou pour effectuer un contrôle qualité de routine.

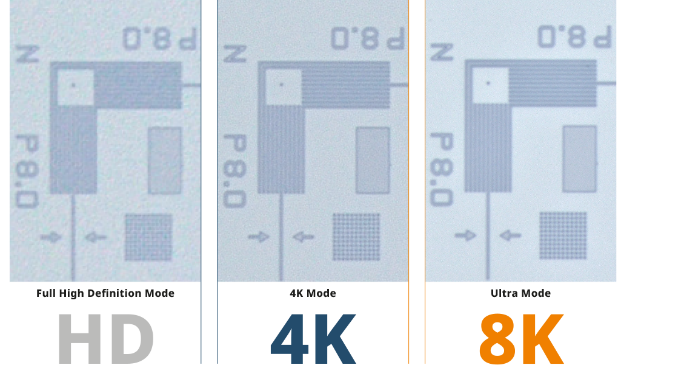

Imagerie à une résolution supérieure au 4K
Le microscope DSX2000 permet la réalisation d’inspections avec une qualité d’image supérieure à la résolution 4K standard*, offrant une clarté et une couverture accrues pour tous les types d’échantillons, qu’ils soient grands, fins, épais, rugueux, réfléchissants ou transparents. Associez le système à un moniteur 4K de 32 po, par exemple, pour améliorer encore davantage les détails de l’échantillon lors de l’observation et de l’analyse.
* La résolution supérieure au 4K n’est pas disponible sur le modèle SZH.
Mise au point automatique continue
L’objectif se déplace automatiquement de haut en bas pour s’adapter aux irrégularités de l’échantillon, offrant une image en temps réel toujours nette, même lorsque la zone d’observation change. En supprimant la nécessité de régler manuellement la mise au point, le microscope DSX2000 permet à votre laboratoire de gagner en efficacité lors des analyses et inspections.

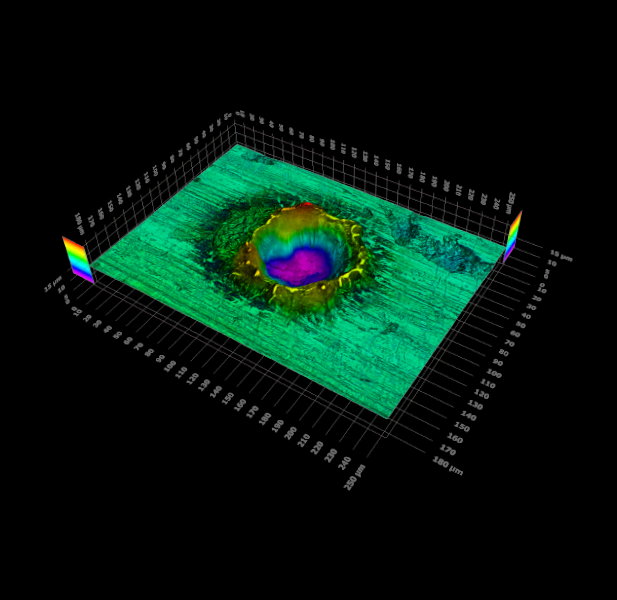

Mesures 3D avancées
Pour les inspections complexes, obtenez des informations détaillées sur la hauteur et les caractéristiques des surfaces grâce à une analyse 3D précise.

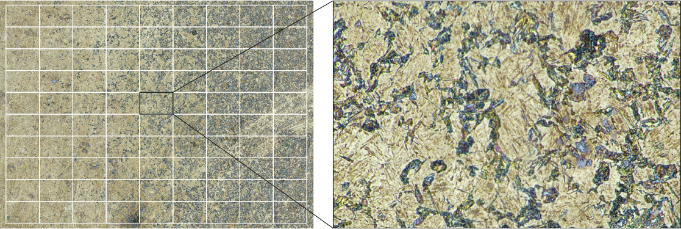

Taille d’image illimitée
La fonctionnalité d’assemblage homogène crée rapidement de grandes images macro, ce qui permet l’analyse de grands échantillons en moins de temps. Créez des images macro aussi grandes que vous le souhaitez : les seules limites sont l’espace disponible sur votre disque dur et la course de déplacement de votre platine.
Enregistrez et rappelez les paramètres d’observation
Les paramètres d’observation s’enregistrent automatiquement avec les images acquises. Il est possible de rappeler ces paramètres d’un simple clic, ce qui garantit cohérence et répétabilité.

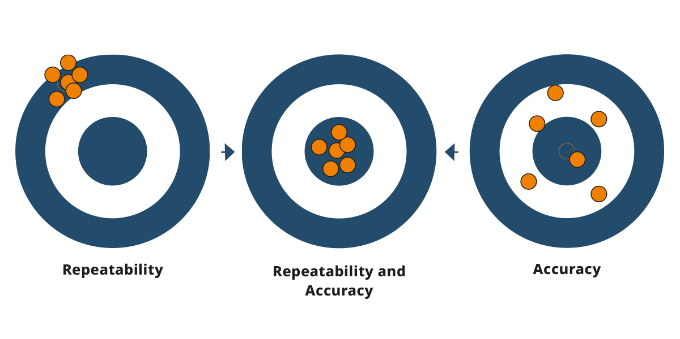

Exactitude et répétabilité garanties*
Grâce à des composants optiques télécentriques et à un étalonnage traçable et horodaté réalisé par les techniciens d’Evident, vous pouvez prendre des mesures précises et respecter facilement les normes de métrologie. L’étalonnage professionnel sur site, combiné à des plans de service adaptés, garantit la conformité de votre microscope DSX2000, et ce, à un coût prévisible. Cette maîtrise des coûts est notamment possible grâce aux forfaits pluriannuels proposés à tarifs avantageux lors de l’achat d’un nouveau système.
* L’exactitude et la répétabilité garanties ne s’appliquent que si l’appareil a été étalonné conformément aux spécifications du fabricant et qu’il est exempt de tout défaut. L’étalonnage doit être effectué par un technicien d’Evident ou un spécialiste agréé par Evident.
Caractéristiques techniques
Caractéristiques techniques des microscopes DSX2000
| Tête de zoom | Tête de zoom standard (DSX20-SZH) |
Tête de zoom universelle (DSX20-UZH) |
Tête de zoom motorisée (DSX20-MZH) |
|||||
| Système optique | Système optique | Système optique télécentrique | Système optique télécentrique | Système optique télécentrique | ||||
| Rapport de zoom optique | De 1X à 10X | De 1X à 10X | De 1X à 10X | |||||
| Méthode de grossissement du zoom optique | Motorisée | Motorisée | Motorisée | |||||
| Étalonnage | Automatique | Automatique | Automatique | |||||
| Tourelle porte-objectifs | Tourelle porte-objectifs coulissante manuelle | Tourelle porte-objectifs coulissante manuelle | Tourelle porte-objectifs rotative motorisée | |||||
| Nombre d’objectifs pouvant y être fixés | Jusqu’à 2 objectifs | Jusqu’à 2 objectifs | Jusqu’à 4 objectifs | |||||
|
Exactitude et répétabilité (axe X-Y) |
Exactitude*1 | ±3 % | ±3 % | ±3 % | ||||
|
Répétabilité 3σn-1 |
2 % | 2 % | 2 % | |||||
| Répétabilité (axe Z) *2 |
Répétabilité σn-1 |
1 μm | 1 μm | 1 μm | ||||
| Caméra | Capteur d’image | Capteur d’image CMOS de 1,1 po et de 12,37 mégapixels, obturateur global | Capteur d’image CMOS de 1,1 po et de 12,37 mégapixels, obturateur global | Capteur d’image CMOS de 1,1 po et de 12,37 mégapixels, obturateur global | ||||
| Refroidissement | Refroidissement par effet Peltier | Refroidissement par effet Peltier | Refroidissement par effet Peltier | |||||
| Fréquence d’images | 60 ips (maximum) | 60 ips (maximum) | 60 ips (maximum) | |||||
| Ultra-haute résolution (mode de déplacement de pixels) | Non disponible |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
|||||
| Résolution très élevée (mode 3CMOS) | Non disponible |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Résolution très élevée |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
|||||
| Mode 4K | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | 3840 × 2160 (16:9) | |||||
| Résolution élevée |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Résolution élevée (regroupement 2 × 2) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
|||||
| Mode Full HD | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | 1920 × 1080 (16:9) | |||||
| Éclairage | Source de lumière en couleurs | LED | LED | LED | ||||
| Durée de vie | 60 000 h (valeur nominale) | 60 000 h (valeur nominale) | 60 000 h (valeur nominale) | |||||
| Observation | Fond clair (BF) | Disponible | Disponible | Disponible | ||||
| Éclairage en oblique (OBQ) | Disponible | Disponible | Disponible | |||||
| Fond noir (DF) |
Disponible Anneau à LED divisé en quatre parties |
Disponible Anneau à LED divisé en quatre parties |
Disponible Anneau à LED divisé en quatre parties |
|||||
| Fond clair + fond noir (MIX) |
Disponible Observations en fond clair (BF) et en fond noir (DF) simultanées |
Disponible Observations en fond clair (BF) et en fond noir (DF) simultanées |
Disponible Observations en fond clair (BF) et en fond noir (DF) simultanées |
|||||
| Polarisation (PO) | Disponible | Disponible | Disponible | |||||
| Contraste interférentiel différentiel (DIC) | Non disponible | Disponible | Disponible | |||||
| Relief par ombres portées (SR) | Disponible | Disponible | Disponible | |||||
| Ouverture mécanique pour le réglage du contraste | Disponible | Disponible | Disponible | |||||
| Ouverture mécanique pour la profondeur de foyer | Non disponible | Disponible | Disponible | |||||
| Mise au point | Mise au point | Motorisée | Motorisée | Motorisée | ||||
| Course | 101 mm (motorisée) | 101 mm (motorisée) | 75 mm (motorisée) | |||||
| *1 Étalonnage requis, à effectuer par un technicien de service d’Evident ou d’un revendeur. Pour que l’exactitude XY soit garantie, il est nécessaire d’effectuer l’étalonnage au moyen d’un échantillon d’étalonnage DSX-CALS-HR. | ||||||||
| *2 Lorsqu’utilisé avec un objectif à grossissement de 20X ou plus. | ||||||||
| Objectif | DSX10-SXLOB | DSX10-XLOB | UIS2 | |||||
| Objectif | Hauteur maximale des échantillons | DSX20-UZH, DSX20-SZH | 50 mm | 115 mm | 145 mm | |||
| DSX20-MZH | 71 mm | 101 mm | ||||||
|
Hauteur maximale des échantillons (observation avec inclinaison libre) |
50 mm | 50 mm | 50 mm | |||||
| Distance parfocale | 140 mm | 75 mm | 45 mm | |||||
| Grossissement total*3 | De 20,9X à 1461X | De 43,8X à 5845X | De 26,1X à 7307X | |||||
| Champ de vision réel |
18 182 × 13 317 μm – 260 × 190 μm |
8658 × 6341 μm – 65 × 48 μm | 14 546 × 10 654 μm – 52 × 38 μm | |||||
| *3 Sur un moniteur 4K de 27 po, réglage de l’échelle : 175 %, mode anti-vibration : désactivé, mode d’ajustement à la taille de la fenêtre | ||||||||
| Platine | DSX20-TMTS | DSX20-RMTS | DSX20-LMTS | U-SIC4R | ||||
| Platine | Platine XY : motorisée/manuelle | Motorisée | Motorisée | Motorisée | Manuelle | |||
| Course XY | 100 × 100 mm |
Mode « priorité course » : 100 × 100 mm Mode « priorité rotation » : 50 × 50 mm |
200 × 100 mm | 100 × 105 mm | ||||
| Lumière transmise | Intégrée (modes PO, DF, BF et OBQ en option) | Non disponible | Non disponible | Non disponible | ||||
| Angle de rotation | Non disponible |
Disponible Mode « priorité course » : ±20° Mode « priorité rotation » : ±90° |
Non disponible | Non disponible | ||||
| Affichage de l’angle de rotation | Non disponible | Interface graphique | Non disponible | Non disponible | ||||
| Capacité de charge maximale | 5 kg (11 lb) | 5 kg (11 lb) | 5 kg (11 lb) | 1 kg (2,2 lb) | ||||
| Potence | DSX20-UF | DSX20-TF | ||||||
| Potence | Course sur l’axe Z | 50 mm (manuelle) | 50 mm (manuelle) | |||||
| Observation en inclinaison | Non disponible | Disponible : ±90° | ||||||
| Affichage de l’angle d’inclinaison | Non disponible | Interface graphique | ||||||
| Méthode d’inclinaison | Non disponible | Manuelle, avec verrouillage/déverrouillage de la poignée | ||||||
| Caméra macro | ||||||||
| Caméra macro | Capteur d’image | Capteur d’image CMOS couleur de 1/2,5 po, obturateur roulant | ||||||
| Taille de l’image | Affichage 1:1, 1944 × 1944 Affichage 4:3, 1944 × 1458 Affichage Full HD, 1920 ×1458 |
|||||||
| Taille du champ d’observation (horizontal) | De 81 mm à ∞ | |||||||
| Écran | ||||||||
| Écran | Taille de l’écran | 27 po / 32 po | ||||||
| Résolution |
Full HD : 1920 × 1080 4K : 3840 × 2160 |
|||||||
| Système entier | Système à potence droite | Système à potence inclinable | ||||||
| Système entier | Poids (potence, tête, platine motorisée, écran et console) | 54,7 kg (120 lb) | 51,7 kg (113 lb) | |||||
| Consommation d’énergie | De 100-120/220-240 V, 1,1/0,54 A, 50/60 Hz | De 100-120/220-240 V, 1,1/0,54 A, 50/60 Hz | ||||||
| Logiciel | ||||||||
| PRECiV DSX | Inclus : contrôle de l’appareil, enregistrement de vidéos, imagerie à intervalles, acquisition de grandes images panoramiques, imagerie à profondeur de champ étendue, acquisition d’images 3D, acquisition à empilement de plans z, navigation avec liste de positions, fonction « Best Image » (sélection de la meilleure image), mesures 2D étendues, mesures 3D, outils de production de rapports, traitement de réseaux neuronaux, enregistreur de macros | |||||||
| Système d’exploitation | Windows 11, 64 bits | |||||||
| Connectivité réseau | Compatible avec les antivirus les plus courants ; mises à jour de sécurité de Windows autorisées ; possibilité d’enregistrer les images directement sur OneDrive | |||||||
| Application de production de rapports | Microsoft 365, Office 2021, Office 2024 | |||||||
| Options logicielles | Count and Measure, Neural Network Training, Materials Solutions (Grain Size, Cast Iron, Phase Analysis, Porosity, Particle Size Distribution, Non-Metallic Inclusions, Layer Thickness, Coating Thickness), Measurement Sequence [Comptage et mesure, entraînement des réseaux neuronaux, solutions dédiées aux matériaux (granulométrie, fonte, analyse de phases, porosité, distribution granulométrique, inclusions non métalliques, épaisseur des couches, épaisseur de revêtement), séquence de mesure] | |||||||
| Personnalisation |
Incluse : interface utilisateur personnalisation pour la création de flux de travaux prédéfinis En option : navigation sur wafer, analyse automatisée sur des échantillons spécifiques |
|||||||
Objectifs pour le microscope DSX2000
| Modèle d’objectif | Grossissement sur moniteur | Distance frontale (mm) | ON | Champ d’observation *1 (μm) | |
|
Objectifs à très grande distance frontale Ils permettent l’obtention d’une grande distance frontale entre l’objectif et l’échantillon. |
DSX10-SXLOB1X *2
|
De 20,9X à 146,1X | 51,7 | 0,03 | 18 182 × 13 317 μm – 2597 × 1902 μm |
|
DSX10-SXLOB3X *2
|
De 43,8X à 438,4X | 66,1 | 0,09 | 8658 × 6341 μm – 866 × 634 μm | |
|
DSX10-SXLOB10X *2
|
De 146,1X à 1461X | 41,1 | 0,20 | 2597 × 1902 μm – 260 × 190 μm | |
|
Objectifs haute résolution à grande distance frontale Ils offrent à la fois une haute résolution et une grande distance frontale. |
DSX10-XLOB3X *2
|
De 43,8X à 438,4X | 30,0 | 0,09 | 8658 × 6341 μm – 866 × 634 μm |
|
DSX10-XLOB10X
|
De 146,1X à 1461X | 30,0 | 0,30 | 2597 × 1902 μm – 260 × 190 μm | |
|
DSX10-XLOB20X
|
De 292,3X à 2923X | 20,0 | 0,40 | 1299 × 951 μm – 130 × 95 μm | |
|
DSX10-XLOB40X
|
De 584,5X à 5845X | 4,5 | 0,80 | 649 × 476 μm – 65 × 48 μm | |
|
Objectifs haute performance à grande ouverture numérique Ils offrent d’excellentes performances à l’échelle nanométrique. |
MPLFLN1.25X *4
|
De 26,1X à 182,7X | 3,5 | 0,04 | 14 546 × 10 654 μm – 2078 × 1522 μm |
|
MPLFLN2.5X *4
|
De 39,1X à 365,3X | 10,7 | 0,08 | 9697 × 7102 μm – 1039 × 761 μm | |
|
MPLFLN2.5XBD *5
|
De 39,1X à 365,3X | 8,7 | 0,08 | 9697 × 7102 μm – 1039 × 761 μm | |
|
MPLFLN5XBD
|
De 73,1X à 730,7X | 12,0 | 0,15 | 5195 × 3805 μm – 519 × 380 μm | |
|
MPLFLN10XBD
|
De 146,1X à 1461X | 6,5 | 0,30 | 2597 × 1902 μm – 260 × 190 μm | |
|
MPLFLN20XBD
|
De 292,3X à 2923X | 3,0 | 0,45 | 1299 × 951 μm – 130 × 95 μm | |
|
MPLFLN50XBD
|
De 730,7X à 7307X | 1,0 | 0,80 | 519 × 380 μm – 52 × 38 μm | |
|
MPLAPON50X *3
|
De 730,7X à 7307X | 0,35 | 0,95 | 519 × 380 μm – 52 × 38 μm | |
|
LMPLFLN10XBD
|
De 146,1X à 1461X | 10,0 | 0,25 | 2597 × 1902 μm – 260 × 190 μm | |
|
LMPLFLN20XBD
|
De 292,3X à 2923X | 12,0 | 0,40 | 1299 × 951 μm – 130 × 95 μm | |
|
LMPLFLN50XBD
|
De 730,7X à 7307X | 10,6 | 0,50 | 519 × 380 μm – 52 × 38 μm | |
|
MXPLFLN20XBD
|
De 292,3X à 2923X | 3,0 | 0,55 | 1299 × 951 μm – 130 × 95 μm | |
|
MXPLFLN50XBD
|
De 730,7X à 7307X | 3,0 | 0,80 | 519 × 380 μm – 52 × 38 μm |
*1 Les grossissements et champs d’observation indiqués sont fondés sur les paramètres suivants : moniteur 4K de 27 po, réglage de l’échelle de 175 %, mode anti-vibration désactivé, et mode d’ajustement à la taille de la fenêtre, format d’image : 4:3.
*2 Les objectifs DSX10-SXLOB1X/3X/10X et l’objectif DSX10-XLOB3X ne prennent pas en charge les observations en polarisation (PO).
*3 L’objectif MPLAPON50X ne prend pas en charge les observations en fond noir (DF), combinées (MIX) et en relief par ombres portées (SR).
*4 Les objectifs MPLFLN1.25X/2.5X ne prennent pas en charge les observations en fond noir (DF), combinées (MIX), en polarisation (PO), en contraste interférentiel différentiel (DIC) et en relief par ombres portées (SR).
*5 L’objectif MPLFLN2.5XBD ne prend pas en charge les observations en polarisation (PO) et en contraste interférentiel différentiel (DIC).
