Analyse d’imagerie avancée PRECiV
Simple d'utilisation, le logiciel PRECiV™ vous donne le contrôle de votre microscope, vous permettant d'effectuer des mesures en 2D répétées au cours des phases de production, de contrôle qualité et d'inspection.
PRECiV
Plateforme d’imagerie pour la microscopie PRECiV™
Inspection. Mesure. Analyse.
Effectuez facilement des mesures 2D/3D répétitives et une analyse d’image avancée pendant les opérations de production, de contrôle qualité et d’inspection.
- Une interface unifiée avec des flux de travaux rapides et efficaces étend les capacités de votre microscope.
- Contrôlez facilement nos microscopes conventionnels et numériques, ainsi que nos caméras et accessoires.
- Obtenez des résultats conformes aux normes industrielles les plus récentes.
- Analysez facilement des images complexes à l’aide de la technologie de l’IA.
- Élargissez le champ d’action de votre microscope en ajoutant des solutions spécialisées pour les matériaux (Materials Solutions) et d’autres fonctionnalités.
- Une compatibilité réseau complète favorise l’efficacité.
Versions du logiciel PRECiV
Du contrôle qualité jusqu’à l’inspection finale, le logiciel PRECiV vous permet de réaliser des mesures répétitives précises et des analyses d’images complexes et reproductibles dans le cadre de votre processus de fabrication. Profitez des puissantes fonctionnalités du logiciel pour réaliser des inspections optiques automatisées et des mesures 3D avancées. Des solutions sur mesure sont également disponibles pour étendre les capacités du logiciel PRECiV afin de répondre à vos besoins spécifiques.
Le logiciel PRECiV est évolutif et disponible dans des versions dédiées pour les microscopes numériques et conventionnels.
Les différents services de votre entreprise peuvent acheter une licence différente selon les fonctionnalités logicielles dont ils ont besoin.
| Pour les microscopes conventionnels | Pour les microscopes numériques | Version bureau | ||
|
|
|
|
|
|
|
|
|
|
|
La version d’entrée de gamme PRECiV Capture est destinée aux clients désireux d’acquérir des images numériques et d’effectuer des mesures 2D simples. Il transforme leurs microscopes actuels en postes de travail numériques pouvant être utilisés pour des applications comme l’inspection de marchandises entrantes. |
Parfaitement adapté aux clients travaillant dans des laboratoires d’assurance qualité et des laboratoires d’inspection qui accordent une grande importance aux images, PRECiV Core offre un excellent rapport qualité-prix et permet d’obtenir des images à profondeur de champ étendue et des fonctions d’exportation des mesures. |
Comprenant l’ensemble des fonctionnalités PRECiV, la version PRECiV Pro constitue la version la plus puissante et polyvalente du logiciel. Elle dispose des outils indispensables aux clients spécialisés dans le contrôle et l’assurance qualité et dans l’analyse de défauts, ainsi qu’à tous les utilisateurs ayant besoin de produire des rapports d’analyse et d’effectuer des mesures pour valider un échantillon ou un lot de production. |

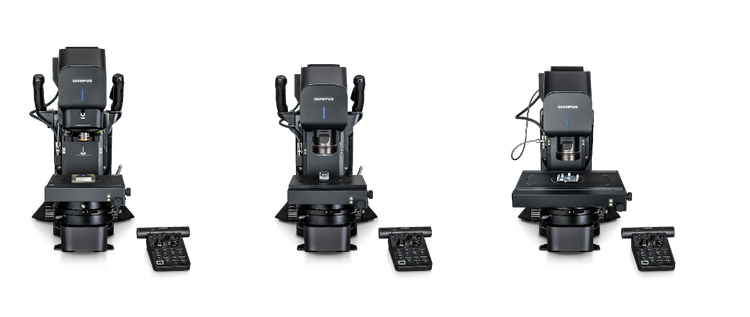

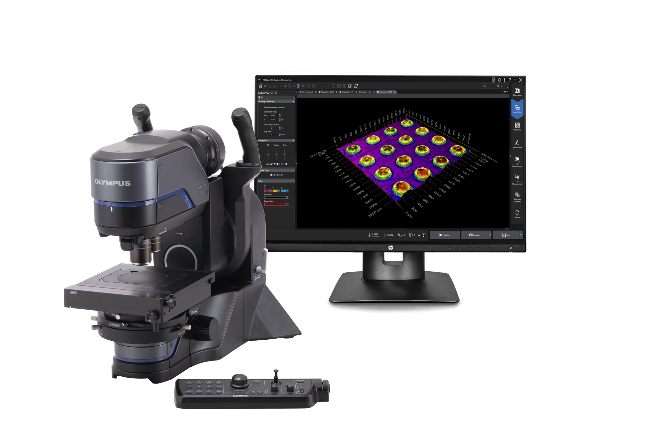

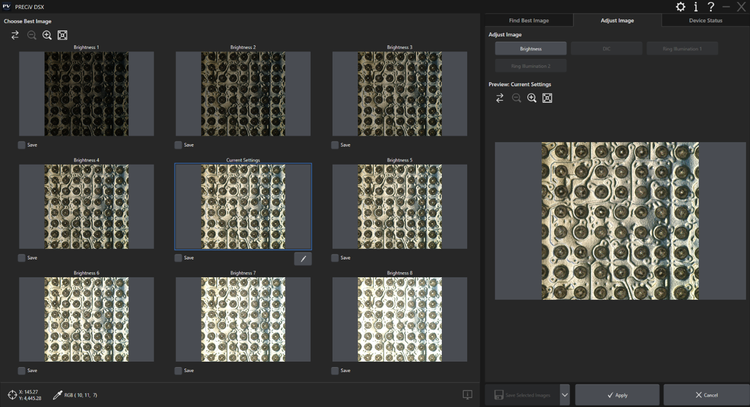

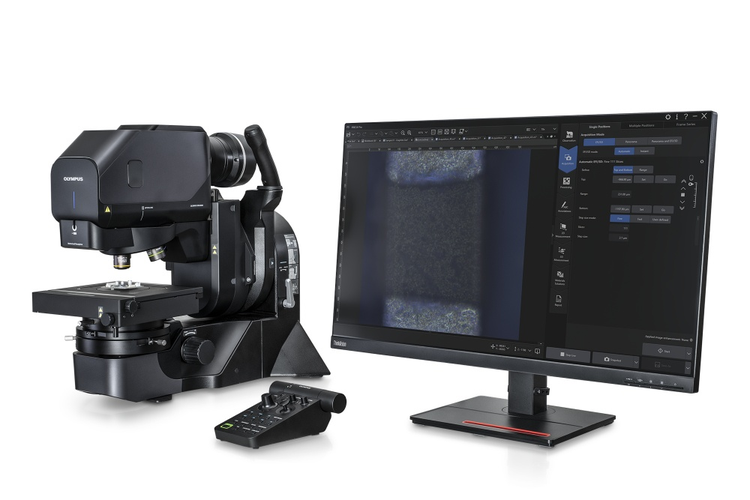

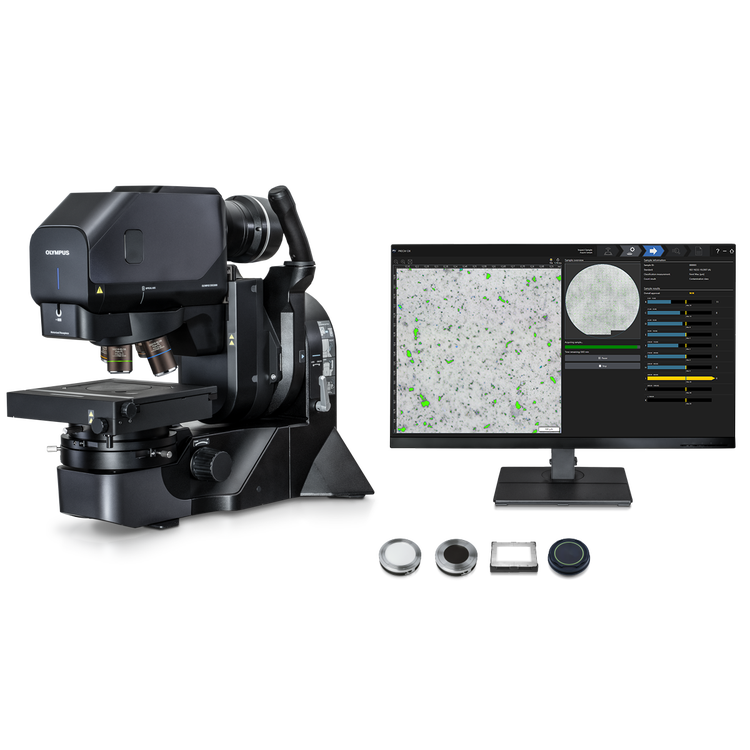

PRECiV DSX vous permet de contrôler les microscopes numériques de la série DSX et leurs accessoires. Tirez le meilleur parti de votre système motorisé DSX grâce à la fonction de sélection de la meilleure image (Best Image), à la méthode d’éclairage créant un relief par ombres portées, au mode HDR en temps réel et plus encore. |
Utilisez le logiciel PRECiV n’importe où dans votre laboratoire de microscopie, sans les commandes de caméra et de capture d’images. Puisque PRECiV Desktop peut être installé sur tous les ordinateurs du réseau, vous pouvez traiter vos données sur l’un d’eux et ainsi libérer le poste de travail dédié à l’acquisition d’images pour d’autres utilisateurs. |
Un logiciel intuitif pour améliorer les capacités de votre microscope
L’interface du logiciel PRECiV propose des flux de travaux simples, tout en offrant la possibilité d’accéder à l’ensemble des fonctionnalités. Choisissez facilement entre l’inspection prédéfinie en mode EZ pour les utilisateurs moins expérimentés et le mode d’inspection flexible pour les utilisateurs experts. Visualisez l’interface sur un moniteur à ultra-haute définition (UHD) pour une immersion encore plus profonde dans le monde microscopique. La connexion du logiciel à votre réseau permet à votre équipe d’échanger immédiatement des données et des informations.
Intuitif et collaboratif
Accédez facilement aux fonctions du logiciel – comme les fonctions d’observation, d’acquisition, de mesure et d’analyse – grâce aux grands boutons clairement identifiés. Obtenez rapidement des images de haute qualité et réalisez des mesures 2D et des analyses précises, à la fois sur des images enregistrées et en cours d’acquisition.
Peu de formation nécessaire
Les paramètres avancés sont masqués aux utilisateurs peu expérimentés, conservant ainsi une interface épurée. Les utilisateurs expérimentés peuvent appuyer sur le bouton « Plus » pour accéder à toutes les caractéristiques et fonctionnalités. Vous pouvez personnaliser l’écran d’accueil afin d’accéder facilement aux fonctions que vous utilisez le plus souvent.
Flux de travaux guidés
Les solutions spécialisées pour les matériaux (Materials Solutions) du logiciel PRECiV comportent des flux de travaux dédiés qui permettent aux utilisateurs de prendre des mesures conformes aux normes internationales et d’exporter directement des rapports normalisés et personnalisables.
Versions du logiciel prises en charge
PRECiV Capture, PRECiV Core, PRECiV Pro, PRECIV DSX, PRECIV Desktop
Logiciel polyvalent pour contrôler votre microscope et analyser vos images
Le logiciel PRECiV est une solution complète d’imagerie et de mesure pour votre laboratoire de microscopie. Au lieu de passer d’un logiciel servant à contrôler votre microscope ou ses composants motorisés à un autre logiciel servant à analyser les images, vous pouvez effectuer l’ensemble de ces opérations avec le logiciel PRECiV. Celui-ci peut contrôler tous nos microscopes industriels conventionnels et numériques, leurs fonctions codées, nos tourelles porte-objectifs motorisées et nos caméras pour microscopes numériques à partir de la même interface.

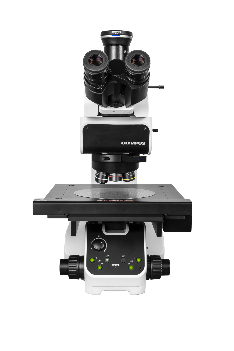

Microscopes conventionnels
Les versions PRECiV Capture, Core et Pro fonctionnent parfaitement avec nos microscopes manuels et semi-motorisés et nos caméras pour microscopes, ainsi qu’avec des accessoires qui permettent à l’utilisateur d’utiliser une variété de conditions d’imagerie, notamment le fond clair, le fond noir, la lumière polarisée et l’anti-halo.
Conçu pour les microscopes numériques
La version PRECiV DSX permet de contrôler nos microscopes numériques de la série DSX, ce qui vous permet d’accélérer l’analyse des défaillances. Cette combinaison d’appareils et de logiciels facilite votre processus d’inspection grâce à des observations macro à micro rapides, à de nombreuses méthodes d’observations accessibles à la simple pression d’un bouton, à une large gamme d’objectifs faciles à changer, et bien plus encore. Vous pouvez facilement afficher et analyser les données à l’aide de la version PRECiV DSX et des modules complémentaires disponibles en option conçus pour des applications spécialisées.

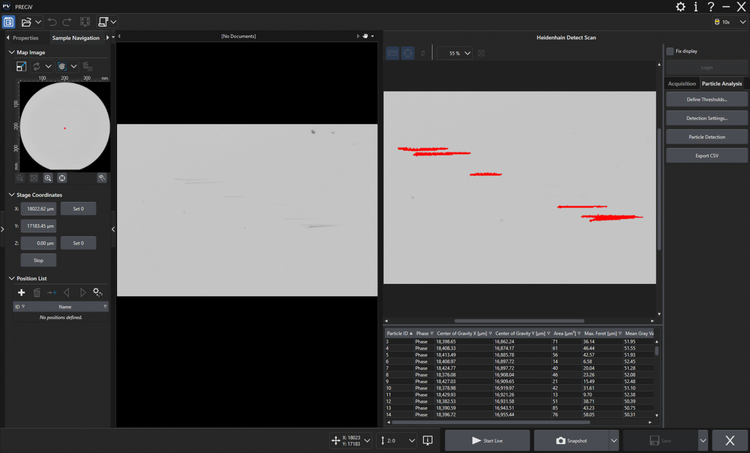

Analyse et mesures 2D/3D répétitives
Le logiciel PRECiV permet aux utilisateurs travaillant dans des unités de production, de contrôle qualité et d’inspection de réaliser des mesures 2D/3D répétitives et précises ainsi que des analyses d’images complexes afin d’obtenir des résultats conformes aux normes industrielles les plus récentes.

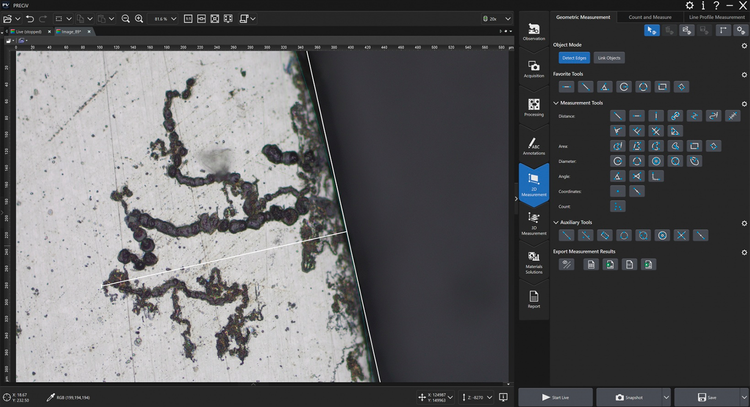

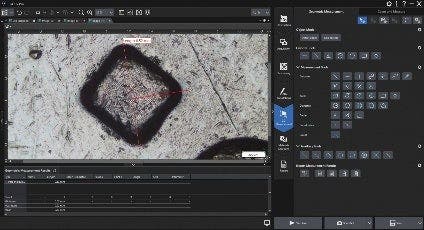

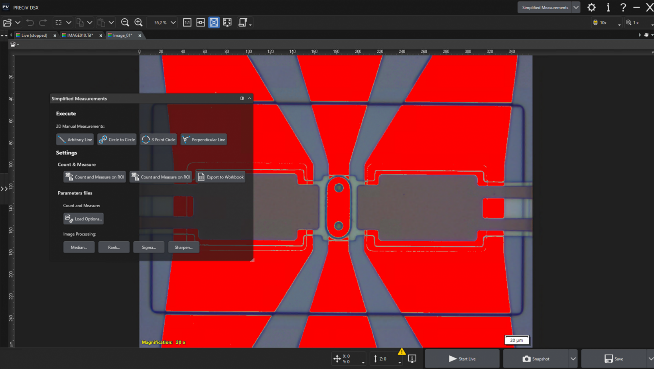

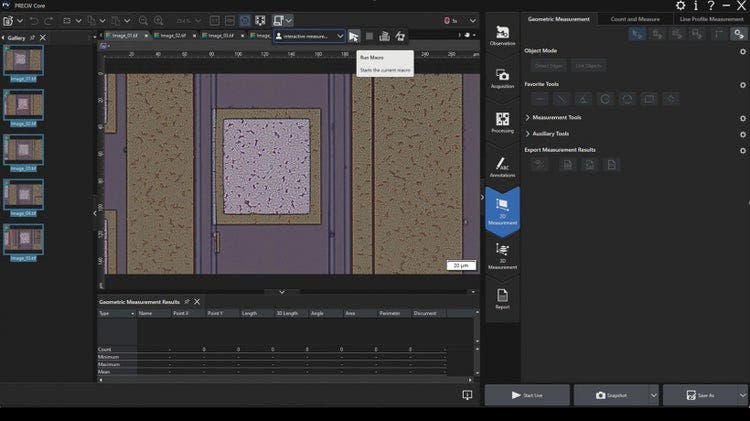

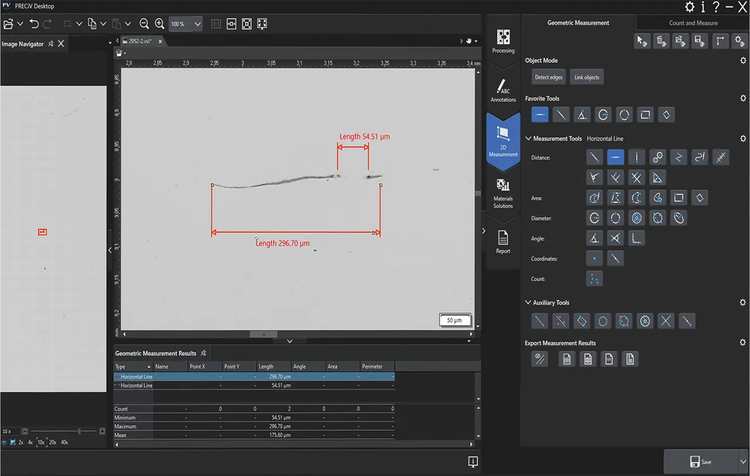

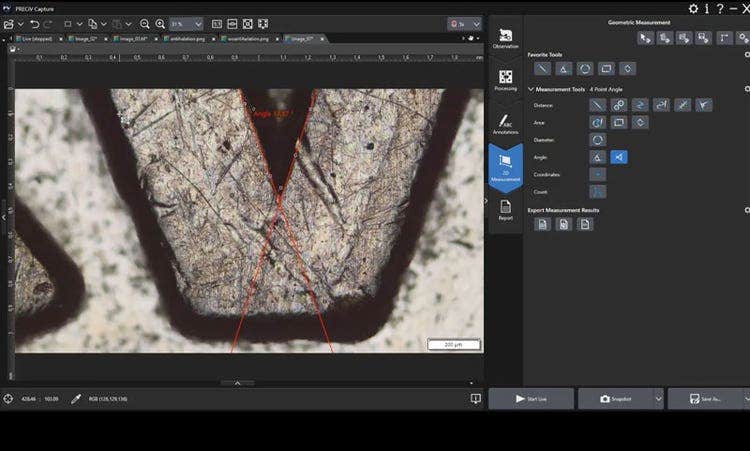

Mesures interactives
Le logiciel PRECiV permet aux utilisateurs de réaliser des mesures 2D/3D précises et répétitives ainsi que des analyses d’images enregistrées ou en cours d’acquisition. Il vous permet de réaliser des mesures géométriques complexes pour relever tous vos défis de production et d’inspection.
Technologie d’apprentissage profond TruAI
À l’exception de la version Capture, toutes les versions du logiciel PRECiV peuvent être utilisées avec la technologie TruAI disponible en option pour analyser rapidement et facilement des images complexes. Les réseaux neuronaux artificiels peuvent être utilisés pour la segmentation des images, permettant à l’intelligence artificielle d’isoler les éléments caractéristiques d’un échantillon qui ne peuvent pas être traités par des solutions purement analytiques.

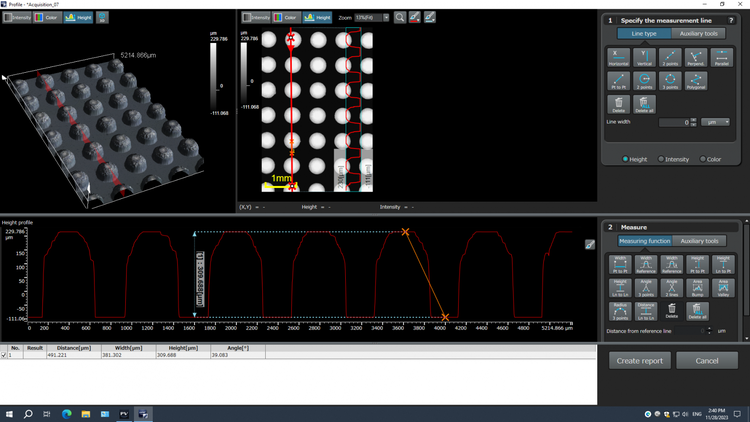

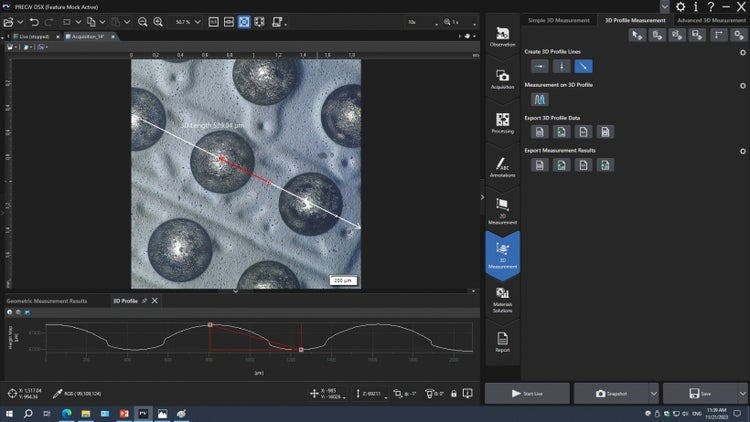

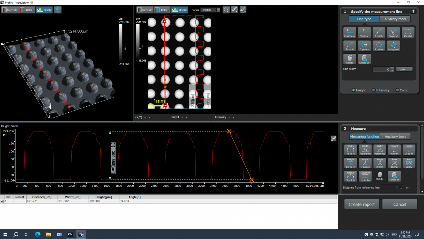

Analyse de rugosité 3D
Le logiciel PRECiV permet les mesures de profil de ligne 3D, les mesures 3D avancées, ainsi que l’analyse de rugosité de surface des images 3D acquises au moyen de nos microscopes numériques de la série DSX et de notre application d’analyse 3D. L’image est automatiquement transférée depuis le logiciel PRECiV DSX vers l’application d’analyse 3D.
Modules PRECiV disponibles en option : personnalisez le logiciel selon vos besoins
Les modules PRECiV disponibles en option s’intègrent directement au logiciel, ce qui vous permet de personnaliser ce dernier au moyen de solutions de mesure et d’analyse adaptées à votre application et à vos besoins, notamment pour la métallographie et la motorisation.
Métallographie
Pour les métallographes et les spécialistes en sciences des matériaux, le logiciel PRECiV intègre des flux de travaux guidés simples pour toutes les tâches quotidiennes nécessitant des rapports conformes à la plupart des normes internationales, notamment les normes ISO, ASTM et JIS (Grain Size [granulométrie], Cast Iron [fonte], Non-Metallic Inclusions [inclusions non métalliques], et Dendrite Arm Spacing [espacement entre les branches dendritiques]).
Analyse d’images

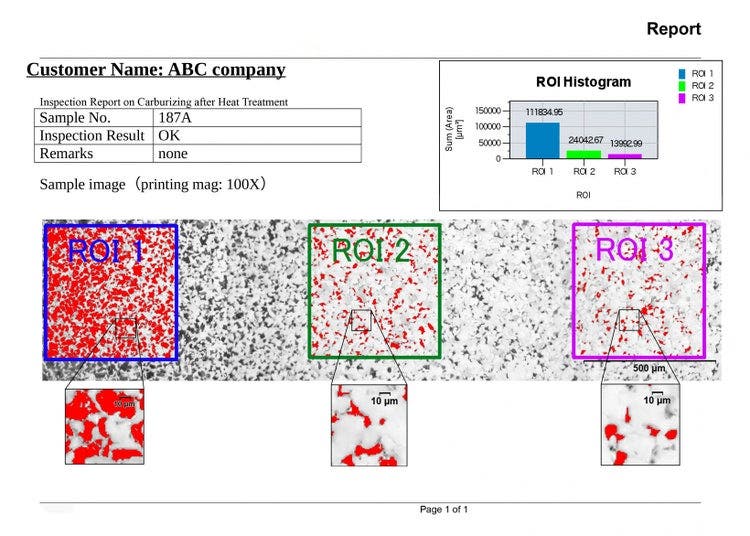

Les résultats quantitatifs sont déterminants. Les modules PRECiV disponibles en option pour l’analyse de rugosité 3D, la détection des objets, la mesure de la répartition par taille, l’analyse de phases et l’entraînement des réseaux neuronaux permettent de s’assurer que les résultats sont disponibles plus rapidement, tout en améliorant leur reproductibilité et leur sécurité.
Motorisation et logiciel personnalisable
Le logiciel PRECiV propose des modules disponibles en option, ce qui vous permet de contrôler les microscopes manuels/semi-automatisés et les dispositifs motorisés X, Y, Z utilisés dans les secteurs industriel et des sciences des matériaux. Une interface dédiée permet aux utilisateurs expérimentés de contrôler efficacement une platine et un système de mise au point motorisés pour réaliser de l’imagerie à intervalles, des vidéos ou des empilements 3D. Les solutions logicielles dédiées sont également compatibles avec les platines motorisées X, Y, Z, ce qui permet d’utiliser des applications comme l’imagerie macro vers micro, le balayage en surface de wafers et les mesures avec la platine.
Cinq avantages du logiciel PRECiV par rapport aux plateformes d’imagerie classiques
01 Simplicité
- Logiciel d’imagerie et de mesure facile à utiliser
- Mesures 3D reproductibles et précises
- Interface moderne affichant en permanence les fonctionnalités les plus utilisées
- Masquage des fonctionnalités avancées pour permettre à l’utilisateur de rester concentré sur une tâche
02 Modularité et polyvalence
- Permet une large gamme de conditions d’imagerie grâce aux produits Evident et tiers
- Contrôle tous les microscopes numériques, semi-automatisés et manuels conventionnels d’Evident
- Compatible avec toutes les caméras pour microscopes numériques d’Evident
- Nombreuses solutions logicielles mises à jour conformément aux plus récentes normes
- Mesure de profil 3D et analyse 3D, incluant notamment l’analyse de la rugosité en 3D
03 Sécurité
- Conforme aux plus récentes normes en matière de cybersécurité
- Partage des données sur un réseau local ou Office 365 Cloud
- Solutions numériques de partage des méthodes
04 IA efficace
- Solutions spécialisées pour les matériaux (Materials Solutions) en option avec flux de travaux dédiés – la plupart des réseaux neuronaux sont pris en charge
- Enregistreur de macros simple permettant des inspections répétitives
- Fonctionnalité d’IA en temps réel
- Entraînement avancé de réseaux neuronaux
05 Inspection semi-automatique
- Fonctionnalités et interface conviviales améliorant l’efficacité
- Intégration aux microscopes numériques de la série DSX
- Compatible avec du matériel motorisé de tiers (platines et systèmes de mise au point motorisés)
- Prise en charge de la motorisation pour les flux de travaux des solutions spécialisées pour les matériaux (Materials Solutions)
PRECiV™ Capture
Version d’entrée de gamme du logiciel avec fonctions de base
La version d’entrée de gamme PRECiV™ Capture est destinée aux clients désireux d’acquérir des images numériques et d’effectuer des mesures 2D simples. Il transforme leurs microscopes actuels en postes de travail numériques pouvant être utilisés pour des applications comme l’inspection de marchandises entrantes.
Conçu pour la microscopie conventionnelle
La version PRECiV Capture s’utilise avec nos microscopes manuels et semi-motorisés et nos caméras pour microscopes, ainsi qu’avec des accessoires qui permettent à l’utilisateur d’utiliser une variété de conditions d’imagerie, notamment le fond clair, le fond noir, la lumière polarisée et l’anti-halo.
Lorsque vous installez PRECiV Capture, tous les pilotes nécessaires sont également installés, ce qui vous permet de changer facilement les produits que vous utilisez.
Le logiciel PRECiV Capture est compatible avec les produits suivants :
| Microscopes conventionnels | Stéréomicroscopes | |||
|
|
|
|
|
Caméras compatibles
Pour qu’il soit possible d’obtenir des mesures reproductibles et de haute qualité, il est essentiel que les images des échantillons soient fidèles à la réalité. L’excellente résolution spatiale et le nombre élevé de pixels des caméras permettent d’exploiter pleinement la résolution optique des objectifs et d’acquérir des images des structures fines et des petits détails des échantillons, même avec des objectifs à faible grossissement. Les images à haute résolution acquises avec la version logicielle PRECiV Capture permettent aux utilisateurs d’effectuer des observations exclusivement sur écran sans avoir besoin des oculaires, ce qui transforme le système en microscope numérique. La version logicielle PRECiV Capture est compatible avec une longue liste de caméras numériques.

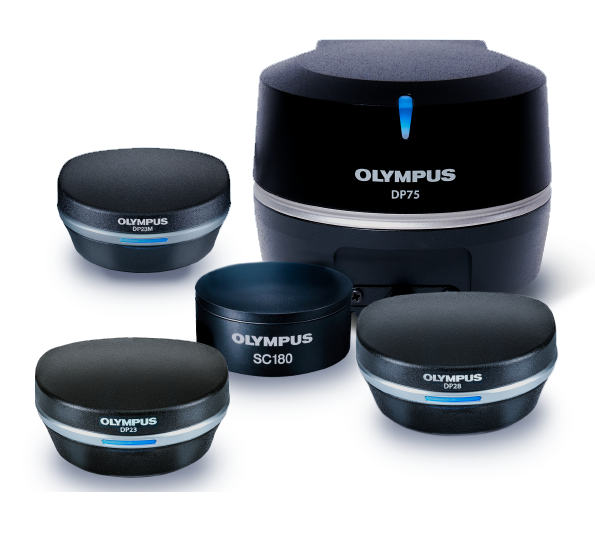

PRECiV Capture est compatible avec notre vaste gamme de caméras numériques pouvant être adaptées à nos potences de microscopes industriels conventionnels. Les fonctions d’exposition automatique, d’équilibre automatique des blancs et d’indicateur de mise au point simplifient l’acquisition d’images. Vous pouvez régler le mode et la résolution de la caméra en fonction des conditions d’imagerie (monochrome ou couleurs haute fidélité) et utiliser une aide à la mise au point pour acquérir des images nettes. Utilisez le logiciel avec plusieurs écrans pour profiter d’une clarté d’image et d’un partage améliorés.
| Performances exceptionnelles | Résolution latérale inégalée | Inspections de haute qualité avec définition 4K | Images de haute qualité | Images monochromes | Excellent rapport qualité-prix | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | ||
| Capteur d’image | Capteur CMOS couleur de 1,1 po | Capteur CMOS couleur de 1/2,3 po | Capteur CMOS couleur de 1 po | Capteur CMOS couleur de 1/1,8 po | Capteur CMOS monochrome de 1/1,8 po | Capteur CMOS couleur de 0,5 po | |
| Densité de pixels (mégapixels) | 12-49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | |
| Taille des pixels (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | |
| Fréquence d’images (ips) | 60-22 | 59-10,5 | 64-32 | 60-45 | 60-45 | 40-19 | |
| Connexion | USB 3.1, gén. 2 | USB 3.0 | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | |
| Windows 10/11 – 64 bits | O | O | O | O | O | O | |
| Caractéristiques spéciales | Filtre de coupure de rayonnement infrarouge commutable | Fonction « Focus Peaking » (surbrillance de la zone de netteté), technologie « Smart Image Averaging » (élimination active du bruit) | Obturateur global | Obturateur roulant | Obturateur roulant | Obturateur roulant | |
|
Convertisseur analogique-numérique* * La profondeur de couleur réelle de la caméra dépend du logiciel utilisé. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | |
| Observation | Conditions de haute luminosité (p. ex. observations en fond clair) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Conditions de faible luminosité (p. ex. observations en fond noir, en lumière polarisée, en CID) | ✓ | ✓ | ✓ | ✓ | ✓ | - | |
| Conditions de très faible luminosité (p. ex. observations en fluorescence) | ✓ | - | - | - | ✓ | - | |
| IR | ✓ Jusqu’à 1000 nm |
- | - | - | ✓ Jusqu’à 1000 nm |
- | |
| Mesure/analyse | Détection de différences minimes à faible grossissement | ✓ | ✓ | ✓ | - | - | - |
| Mesure/analyse de haute précision | ✓ | ✓ | ✓ | ✓ | - | - | |
| Analyse par seuils (mode noir et blanc) | ✓ | - | ✓ | ✓ | ✓ | - | |
Voyez davantage de détails grâce à l’imagerie infrarouge
L’imagerie infrarouge (IR) est un outil fondamental pour le contrôle qualité et la R&D. Le mode IR permet l’inspection non destructrice à travers les couches de silicium des produits encapsulés lors des étapes finales de fabrication.
Le logiciel PRECiV Capture prend en charge ce qui suit :
- les caméras sensibles aux longueurs d’onde de l’infrarouge et de l’infrarouge à ondes courtes (de 900 à 1700 nm);
- jusqu’à 60 images par seconde (ips) avec nos caméras compatibles, pour une observation claire et fluide sur votre moniteur.
Acquisition d’images en temps réel
Tous les logiciels de la série PRECiV sont dotés d’une technologie de traitement numérique en temps réel qui vous permet, par exemple, de zoomer sur une image en cours d’acquisition pour vérifier des détails ou effectuer des mesures interactives.
Il est facile d’acquérir des images de haute qualité avec ce logiciel puisque le contrôle automatique de l’exposition, l’affichage de l’histogramme en temps réel et l’indicateur de surexposition permettent de s’assurer que toute la plage dynamique de la caméra est utilisée, tout en réduisant au minimum les effets de débordement lumineux et les artefacts d’éblouissement. L’indicateur de mise au point vous permet de sélectionner une région d’intérêt et de faire la mise au point dessus. Le zoom numérique, commandé par la molette de la souris, vous permet de vérifier rapidement la fenêtre d’affichage de l’image en cours d’acquisition afin de vous assurer que la caméra capte bien les informations souhaitées avant d’acquérir et d’enregistrer l’image. Il en résulte des images d’une fidélité et d’une reproductibilité remarquables, peu importe l’utilisateur.
Fonctions applicables aux images en cours d’acquisition
Sur la version PRECiV Capture, les fonctions applicables aux images en cours d’acquisition, comme les fonctions « Live Overlay » (superposition en temps réel) et « Live Zoom » (agrandissement en temps réel), vous permettent d’interagir avec l’image en cours d’acquisition automatiquement étalonnée et d’effectuer diverses annotations.
Outils d’imagerie performants

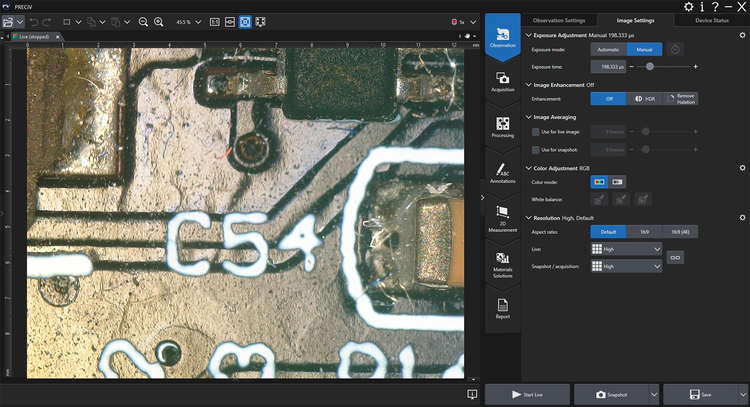

Pendant l’observation en temps réel ou l’analyse d’images post-acquisition, PRECiV Capture offre plusieurs outils d’amélioration d’image qui augmentent les capacités d’inspection et les probabilités de détection. Le logiciel PRECiV Capture prend en charge les méthodes d’observation suivantes :
- Fond clair
- Fond noir
- Lumière polarisée
- Contraste interférentiel différentiel (CID)
Tous les filtres d’imagerie peuvent également être appliqués aux images 4K et de plus grande taille.
Le logiciel offre un excellent rendu des couleurs et une excellente résolution, et permet aux utilisateur d’obtenir des images de la qualité requise dans le cadre d’applications industrielles. PRECiV Capture est également équipé d’outils qui vous permettent d’optimiser l’image en cours d’acquisition, notamment les fonctionnalités de plage dynamique étendue (HDR) en temps réel, d’antireflet, de réticule numérique et d’aide à la mise au point.
Amélioration du contraste
L’imagerie à plage dynamique élevée (HDR) améliore le contraste lorsque les conditions sont difficiles (lorsque des zones très lumineuses et très sombres coexistent dans la même image). Toutes les caméras compatibles avec le logiciel PRECiV peuvent être utilisées dans ce mode. Les caméras HDR spécialisées disposent d’un mode d’affichage en temps réel.
Mesures de base

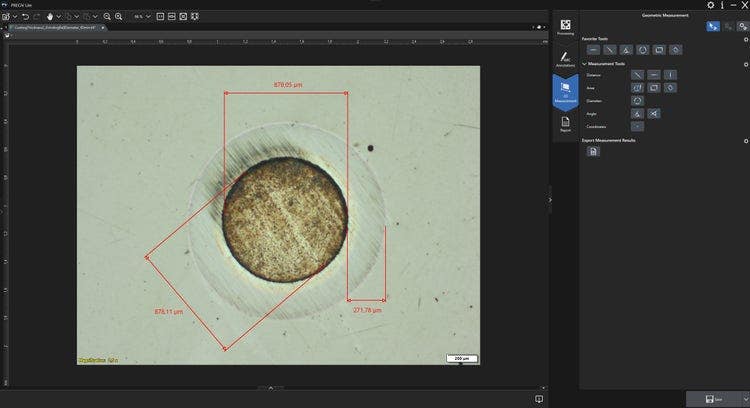

PRECiV Capture permet de prendre des mesures interactives 2D précises et répétitives sur une image enregistrée ou en cours d’acquisition grâce à la combinaison d’une interface utilisateur simple et de fonctionnalités puissantes. Les mesures prises en charge incluent, notamment, la distance, les angles, les rectangles, les cercles, les ellipses, les polygones, la distance entre les cercles, les angles et les longueurs. Les résultats des mesures peuvent être facilement répertoriés dans un tableur.
PRECiV Core
PRECiV™ Core
La qualité d’image au premier plan
Le logiciel PRECiV™ Core est idéal pour les clients des laboratoires d’assurance qualité et des salles d’inspection qui accordent une grande importance aux images. Il offre un excellent équilibre entre coût et fonctionnalités, proposant des images à profondeur de champ étendue et une fonction d’exportation des mesures, le tout à un bon rapport qualité-prix.
Conçu pour la microscopie conventionnelle
Le logiciel PRECiV Core est compatible avec nos microscopes manuels et semi-motorisés, ainsi qu’avec nos caméras pour microscopes et nos accessoires, ce qui permet à l’utilisateur d’utiliser plusieurs conditions d’imagerie différentes, notamment pour l’observation en fond clair, en fond noir, en lumière polarisée et en mode anti-halo.
Lorsque vous installez PRECiV Core et n’importe quel module offert en option, tous les pilotes nécessaires sont également installés, ce qui vous permet de changer facilement les produits que vous utilisez.
Produits compatibles
Le logiciel PRECiV Core est compatible avec les produits suivants :
| Microscopes conventionnels | Stéréomicroscopes | |||
|
|
|
|
|
|
Caméras compatibles
Pour qu’il soit possible d’obtenir des mesures reproductibles et de haute qualité, il est essentiel que les images des échantillons soient fidèles à la réalité. L’excellente résolution spatiale et le nombre élevé de pixels des caméras permettent d’exploiter pleinement la résolution optique des objectifs et d’acquérir des images des structures fines et des petits détails des échantillons, même avec des objectifs à faible grossissement. Les images à haute résolution acquises avec le logiciel PRECiV Core permettent aux utilisateurs d’effectuer des observations exclusivement sur un écran, sans avoir besoin des oculaires, ce qui transforme le système en microscope numérique. PRECiV Core est compatible avec un large éventail de caméras numériques.
PRECiV Core est compatible avec notre vaste gamme de caméras numériques qui peuvent être adaptées à nos potences de microscopes industriels conventionnels. Les fonctions d’exposition automatique, d’équilibre automatique des blancs et d’indicateur de mise au point simplifient l’acquisition d’images. Vous pouvez régler le mode et la résolution de la caméra en fonction des conditions d’imagerie (monochrome ou couleurs haute fidélité) et utiliser une aide à la mise au point pour acquérir des images nettes. Utilisez le logiciel avec plusieurs écrans pour profiter d’une clarté d’image et d’un partage améliorés.
| Performances exceptionnelles | Résolution latérale inégalée | Inspections de haute qualité avec définition 4K | Images de haute qualité | Images monochromes | Excellent rapport qualité-prix | Pour l’observation infrarouge (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Capteur d’image | Capteur CMOS couleur de 1,1 po | Capteur CMOS couleur de 1/2,3 po | Capteur CMOS couleur de 1 po | Capteur CMOS couleur de 1/1,8 po | Capteur CMOS monochrome de 1/1,8 po | Capteur CMOS couleur de 0,5 po | InGaAs monochrome de 2/3 po | |
| Densité de pixels (mégapixels) | 12-49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Taille des pixels (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Fréquence d’images (ips) | 60 – 22 | 59 – 10,5 | 64 – 32 | 60 – 45 | 60 – 45 | 40 – 19 | 60 | |
| Connexion | USB 3.1, gén. 2 | USB 3.0 | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | USB 3.0 | |
| Windows 10/11 – 64 bits | O | O | O | O | O | O | O | |
| Caractéristiques spéciales | Filtre de coupure de rayonnement infrarouge commutable | Fonction « Focus Peaking » (surbrillance de la zone de netteté), technologie « Smart Image Averaging » (élimination active du bruit) | Obturateur global | Obturateur roulant | Obturateur roulant | Obturateur roulant | Refroidi par effet Peltier | |
|
Convertisseur analogique-numérique* * La profondeur de couleur réelle de la caméra dépend du logiciel utilisé. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | 14 bits | |
| Observation | Conditions de haute luminosité (p. ex. observations en fond clair) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Conditions de faible luminosité (p. ex. observations en fond noir, en lumière polarisée, en CID) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Conditions de très faible luminosité (p. ex. observations en fluorescence) | ✓ | - | - | - | ✓ | - | - | |
| IR | ✓ Jusqu’à 1000 nm |
- | - | - | ✓ Jusqu’à 1000 nm |
- | ✓ | |
| Mesure/analyse | Détection de différences minimes à faible grossissement | ✓ | ✓ | ✓ | - | - | - | - |
| Mesure/analyse de haute précision | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Analyse par seuils (mode noir et blanc) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |

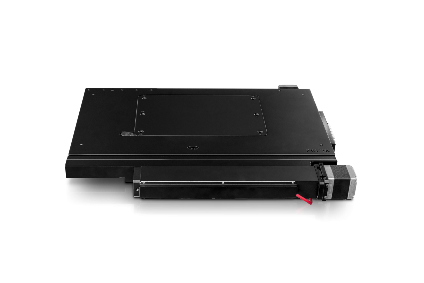

Platines motorisées compatibles
Grâce au module de motorisation en option, le logiciel PRECiV Core peut contrôler plusieurs platines motorisées X, Y de tiers, ainsi que plusieurs systèmes motorisés de mise au point Z de tiers, ce qui permet l’acquisition avancée d’images.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Contrôleur pour l’électronique | QT-ADM3 [RS-232] |
MAC6000 [RS-232 ou USB*] |
TANGO [RS-232 ou USB*, PCI-e] |
PROSCAN 3 [RS-232 ou USB*] |
| Platine X, Y BX3M | MSS-50C-OB – 50 × 50 mm MSS-50WC-OB – 100 × 50 mm |
96S100 100 × 75 mm (+ adaptateur) |
SCAN – 75 × 50 mm SCAN – 130 × 85 mm SCAN – 225 × 76 mm |
H101B× 114 × 75 mm |
| Platine X, Y MX63/MX63L | MSS-50C – 150 × 150 mm MSS-300C – 300 × 300 mm |
99S103-6-LE 204 × 204 mm (+ adaptateur) 99S105-6-LE 305 × 305 mm (+ adaptateur) |
SCAN – 200 × 20 mm SCAN – 300 × 300 mm |
H105 – 154 × 154 mm H112 – 302 × 302 mm |
| Platine X, Y – GX53 | 965106-O3-LE 120 × 100 mm |
SCAN IM – 114 × 70 mm | H117 – 114 × 75 mm | |
| Système de mise au point motorisé | MSS-FM1 | 96A404 | MFD-2 (BX3M uniquement) MFD |
PS3H122R |
* Port COM virtuel (Le pilote doit être installé ; il est fourni sur le disque d’installation du logiciel PRECiV.)

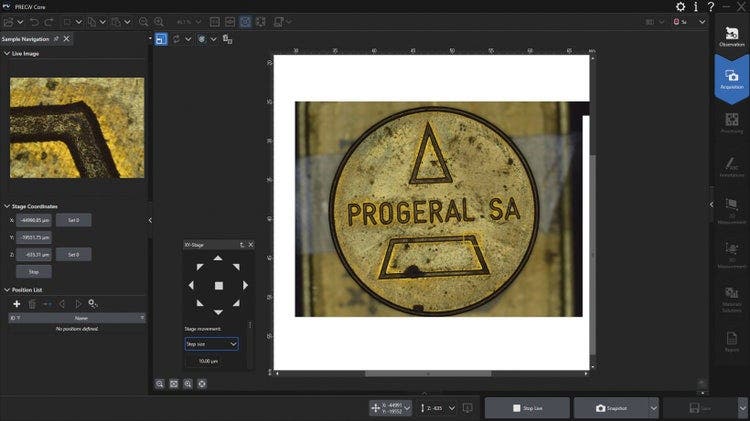

Solutions logicielles personnalisées pour les platines motorisées X, Y, Z
Ces solutions logicielles personnalisées spécialement conçues servent à élargir les capacités de la motorisation X, Y, Z.
- Macro to micro (Imagerie macro à micro) – Détectez les structures à partir d’une image de vue d’ensemble de l’échantillon et transformez leur contour en une zone de balayage permettant une acquisition à plus fort grossissement et un traitement plus approfondi.
- Navigate on wafer (Navigation sur wafer) – Définissez les points d’intérêt sur un wafer et déplacez-vous jusqu’à ces différents points afin d’acquérir des images. Repositionnez l’échantillon, appliquez l’alignement à trois points et parcourez la surface d’échantillons de wafers avec puces en utilisant un index organisé en lignes et colonnes.
- Measuring with stage (Mesure avec platine) – Les coordonnées d’une platine motorisée ou codée sont lues pour définir les points de départ et de fin d’une mesure de longueur individuelle. Le résultat de la mesure 2D comprend les positions X, Y et Z.
Acquisition d’images en temps réel
Il est facile d’acquérir des images de haute qualité avec ce logiciel puisque le contrôle automatique de l’exposition, l’affichage de l’histogramme en temps réel et l’indicateur de surexposition permettent de s’assurer que toute la plage dynamique de la caméra est utilisée, tout en réduisant au minimum les effets de débordement lumineux et les artefacts d’éblouissement. L’indicateur de mise au point vous permet de sélectionner une région d’intérêt et de faire la mise au point dessus. Le zoom numérique, commandé par la molette de la souris, vous permet de vérifier rapidement la fenêtre d’affichage de l’image en cours d’acquisition afin de vous assurer que la caméra capte bien les informations souhaitées avant d’acquérir et d’enregistrer l’image. Il en résulte des images d’une fidélité et d’une reproductibilité remarquables, peu importe l’utilisateur.
Outils d’imagerie performants
Pendant l’observation en temps réel ou l’analyse d’images post-acquisition, le logiciel PRECiV Core offre plusieurs outils d’amélioration d’image qui augmentent les capacités d’inspection et les probabilités de détection. Le logiciel PRECiV Core est compatible avec les produits suivants :
- Fond clair
- Fond noir
- Lumière polarisée
- Contraste interférentiel différentiel (CID)
- Observation combinée MIX (fond clair et fond noir)
Tous les filtres d’imagerie peuvent également être appliqués aux images 4K et de plus grande taille.
Le logiciel offre un excellent rendu des couleurs et une excellente résolution et permet d’obtenir des images de la qualité requise dans le cadre d’applications industrielles. PRECiV Core est également équipé d’outils qui vous permettent d’optimiser l’image en cours d’acquisition, notamment les fonctionnalités de plage dynamique étendue (HDR) en temps réel, d’antireflet, de réticule numérique et d’aide à la mise au point.
Amélioration du contraste
L’imagerie à plage dynamique élevée (HDR) améliore le contraste lorsque les conditions sont difficiles (lorsque des zones très lumineuses et très sombres coexistent dans la même image). Toutes les caméras compatibles avec le logiciel PRECiV peuvent être utilisées dans ce mode. Les caméras HDR spécialisées disposent d’un mode d’affichage en temps réel.

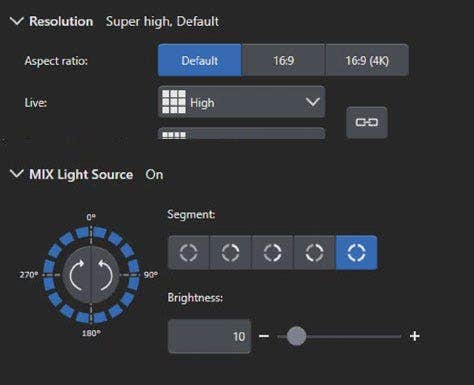

Observation combinée (MIX)
Le logiciel PRECiV Core prend en charge l’observation combinée (MIX). Cette technique combine l’éclairage directionnel en fond noir, qui utilise une LED circulaire pour éclairer un ou plusieurs quadrants à un moment donné, avec l’éclairage en fond clair, la fluorescence ou la lumière polarisée, permettant de mettre en évidence des défauts et des différences de relief normalement difficiles à observer avec des microscopes conventionnels. L’observation MIX, qui contribue à réduire le halo d’un échantillon, est utile pour visualiser la texture de la surface d’un échantillon.
Méthode classique – La technique d’éclairage en fond clair projette la lumière directement sur l’échantillon tandis que la technique d’éclairage en fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Méthode classique – La technique d’éclairage en fond clair projette la lumière directement sur l’échantillon tandis que la technique d’éclairage en fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Méthode d’observation avancée – Le mode MIX est une combinaison des modes à éclairage directionnel en fond clair et en fond noir obtenue à partir d’un anneau de LED. Les LED peuvent être ajustées pour sélectionner la direction de l’éclairage.
Conservation de la mise au point grâce aux modes manuel et instantané d’imagerie à profondeur de champ étendue
Le logiciel PRECiV Core est doté du mode d’imagerie à profondeur de champ étendue instantané (EFI instantané), lequel vous permet d’obtenir, lors de l’analyse d’échantillons épais, des images parfaitement nettes par l’acquisition de plusieurs images en série selon différents plans focaux grâce à des dispositifs manuels. D’un simple clic de souris, il suffit d’ajuster la mise au point de votre échantillon sur plusieurs plans de haut en bas (ou inversement) pour que le programme prenne une série d’instantanés et calcule une image nette. Le résultat peut être affiché en temps réel au cours du processus d’acquisition.
Mesures de base
Le logiciel PRECiV Core permet la prise de mesures interactives précises et répétitives en deux dimensions sur une image enregistrée ou en cours d’acquisition grâce à la combinaison d’une interface utilisateur simple et de fonctions puissantes. Les mesures possibles incluent notamment la distance, les angles, les rectangles, les cercles, les ellipses, les polygones, la distance entre des cercles, le lecteur d’angle et la règle. Les résultats des mesures peuvent être facilement regroupés dans un classeur et exportés vers Microsoft Excel.
Automatisez les tâches répétitives avec des macros
Des macros (succession d’opérations simples) peuvent être enregistrées et appliquées automatiquement sur des images uniques ou sur des séries d’images multiples. Utilisez l’enregistreur de macros pour enregistrer et exécuter des macros facilement.
Améliorez votre expérience de microscopie grâce à l’IA
Le logiciel PRECiV, équipé de la technologie d’apprentissage profond TruAI, permet une analyse d’images qui va au-delà de celle offerte par les algorithmes classiques. Vous pouvez appliquer un réseau neuronal entraîné à vos échantillons pour profiter d’une meilleure reproductibilité et d’une analyse plus robuste. Choisissez entre les méthodes de segmentation sémantique et de segmentation par instance pour améliorer l’entraînement du réseau neuronal, ce qui vous permettra d’effectuer des tâches difficiles en une seule étape.
IA en temps réel
L’IA en temps réel* est un outil puissant et utile au quotidien. Cet outil affiche les fonctionnalités détectées directement sur l’image en cours d’acquisition à l’aide d’une superposition. Vous pouvez ainsi examiner facilement l’échantillon à la recherche de taches souhaitées ou indésirables, sans modifier l’image elle-même. L’IA en temps réel peut également être utilisée pour améliorer la qualité de l’image, par exemple en supprimant les rayures indésirables, pour une analyse améliorée. La technologie TruAI du logiciel PRECiV offre également en option la possibilité de compter le nombre d’erreurs et de défauts présents sur l’image en cours d’acquisition.**
* En utilisant le module d’entraînement des réseaux neuronaux.
** Lors de l’utilisation de la solution Count and Measure (Comptage et mesure) en option ou de solutions spécialisées pour les matériaux (Materials Solutions) [Phase Analysis (Analyse de phases), Particle Distribution (Distribution des particules), Porosity(Porosité)] en option.
Intégration de réseaux neuronaux (IA)
L’IA du logiciel PRECiV peut être utilisée sur un ordinateur même lorsque celui-ci est hors ligne.* L’entraînement repose sur l’ensemble de données fourni et la qualité obtenue par l’analyse de l’IA dépend des images fournies pour l’entraînement.
- Solution parfaitement adaptée aux applications exigeantes qui nécessitent une analyse d’images complexe
- Possibilité d’utiliser les réseaux neuronaux entraînés pour la segmentation d’images dans certaines solutions spécialisées pour les matériaux (Materials Solutions) et dans la solution de comptage et de mesure (Count and Measure)
- Possibilité d’utiliser les réseaux neuronaux entraînés pour créer une carte de probabilité permettant la discrimination des éléments détectés à l’image
- Possibilité d’entraîner les réseaux neuronaux à l’aide des méthodes de segmentation sémantique (se concentrant sur la détection de phase) ou de segmentation par instance (se concentrant sur le comptage d’objets)
- Interface d’entraînement interactive simple pour un entraînement rapide du réseau neuronal lorsqu’un petit nombre d’objets doit être détecté
- Supprimez les rayures ou les textures indésirables sur l’image en cours d’acquisition sans altérer les données d’origine
* La technologie d’IA du logiciel PRECiV n’utilise pas l’IA générative. L’IA du logiciel PRECiV est indépendante du réseau et peut être utilisée sur un ordinateur qui n’est pas connecté.
Modules en option pour le logiciel PRECiV Core
- Acquisition 3D – Contrôle motorisé et codé de l’axe Z avec possibilité de cartographie des hauteurs
- Motorisation – Pour commander les microscopes manuels et semi-automatisés et les dispositifs motorisés utilisés dans les secteurs industriel et des sciences des matériaux
- Solutions logicielles personnalisées – Solutions logicielles compatibles avec les platines motorisées X, Y, Z (Macro to Micro [Imagerie macro à micro], Navigate on Wafer [Navigation sur wafer], Measuring with stage [Mesure avec platine])
- Entraînement de réseaux neuronaux – Entraînez les réseaux neuronaux à l’aide de méthodes de segmentation sémantique (lorsqu’il faut bien séparer ou que la séparation d’objets n’est pas pertinente) ou par instance (pour les objets qui se touchent, comme les grains).
- Applications de l’analyse 3D – Comme les mesures du profil de ligne 3D, mesures en 3D avancées et analyse de la rugosité de surface des images 3D
- Count and Measure (Comptage et mesure) – La détection des objets et l’analyse de la répartition par taille des éléments font partie des applications les plus importantes en imagerie numérique. La solution Count and Measure du logiciel PRECiV applique des méthodes de seuillage avancées pour bien séparer de l’arrière-plan des objets, comme des particules et des rayures.
- Grain Sizing (Mesures de granulométrie) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la taille des grains après une préparation en coupe transversale, un polissage ou une attaque chimique d’échantillons d’acier. La méthode par intercepts de mesure de taille de grain repose sur la superposition des lignes de test et le comptage du nombre d’interceptions avec des joints de grains, tandis que la méthode planimétrique de mesure de taille de grain reconstruit les joints pour chaque grain et effectue le dimensionnement du grain avec le pourcentage de section de la seconde phase.
- Non-Metallic Inclusions (Inclusions non métalliques) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la forme et la taille des inclusions non métalliques (oxyde, alumine, sulfure ou silicate) dans l’acier.
- Cast Iron (Fonte) – Les fabricants de pièces moulées utilisent cette solution pour mesurer et contrôler la nodularité du graphite et pour vérifier les caractéristiques mécaniques de leurs produits de fonderie.
- Layer Thickness (Épaisseur des couches) – Cette solution permet de mesurer une ou plusieurs couches d’un échantillon en coupe transversale. Les formes sont définies, puis les couches sont mesurées automatiquement.
- Measurement Sequence(Séquence de mesure) – Cette solution permet d’effectuer des mesures interactives avec différents outils de mesure dans une séquence prédéfinie.
- Porosity (Porosité) – Cette solution permet de mesurer les pores, soit en proportion de la surface ou en nombre de pores par régions d’intérêt (circulaires, triangulaires, rectangulaires et polygonales) et par seuils.
- Particle Distribution (Distribution des particules) – Cette solution permet de créer des histogrammes et des tableaux de distribution de tailles de particules à partir d’images multiples ou de séries d’images.
- Coating Thickness (Épaisseur de revêtement) – Cette solution permet de mesurer des épaisseurs de revêtements à partir d’images en vue de dessus au moyen de la méthode du Calotest.
- Phase Analysis (Analyse de phases) – Cette fonctionnalité offre une solution intégrée d’analyse de phases sur un choix de régions d’intérêt, y compris des triangles, des cercles, des rectangles et des polygones.
- Dendrite Arm Spacing (Espacement entre les branches dendritiques) – Cette solution est utilisée pour déterminer manuellement ou automatiquement l’espacement moyen entre les branches dendritiques dans la fonte d’aluminium.
- Comparaison par abaques selon des normes sélectionnées pour déterminer les tailles de grains et la nodularité du graphite, et pour caractériser les inclusions non métalliques et les métaux trempés – Une image enregistrée ou en cours d’acquisition peut être superposée sur des abaques standard à des fins de comparaison. L’aperçu de la fonction est disponible.
PRECiV Pro
PRECiV™ Pro
Puissantes fonctionnalités de mesure et de production de rapports
Le logiciel PRECiV™ Pro intègre toutes les caractéristiques et fonctionnalités disponibles, ce qui en fait la version la plus puissante et polyvalente de la série PRECiV. Elle dispose des outils indispensables aux clients spécialisés dans le contrôle et l’assurance qualité et dans l’analyse de défauts, ainsi qu’à tous les utilisateurs ayant besoin de produire des rapports d’analyse et d’effectuer des mesures pour valider un échantillon ou un lot de production.
Conçu pour la microscopie conventionnelle
Le logiciel PRECiV Pro est compatible avec nos microscopes manuels et semi-motorisés, ainsi qu’avec nos caméras pour microscopes et nos accessoires, ce qui permet à l’utilisateur d’utiliser plusieurs conditions d’imagerie différentes, notamment pour l’observation en fond clair, en fond noir, en lumière polarisée et en mode anti-halo.
Lorsque vous installez PRECiV Pro et n’importe quel module offert en option, tous les pilotes nécessaires sont également installés, ce qui vous permet de changer facilement les produits que vous utilisez.
Produits compatibles
Le logiciel PRECiV Pro est compatible avec les produits suivants :
| Microscopes conventionnels | Stéréomicroscopes | |||
|
|
|
|
|
|
Caméras compatibles
Pour qu’il soit possible d’obtenir des mesures reproductibles et de haute qualité, il est essentiel que les images des échantillons soient fidèles à la réalité. L’excellente résolution spatiale et le nombre élevé de pixels des caméras permettent d’exploiter pleinement la résolution optique des objectifs et d’acquérir des images des structures fines et des petits détails des échantillons, même avec des objectifs à faible grossissement. Les images à haute résolution acquises avec le logiciel PRECiV Pro permettent aux utilisateurs d’effectuer des observations exclusivement sur un écran, sans avoir besoin des oculaires, ce qui transforme le système en microscope numérique. PRECiV Pro est compatible avec un large éventail de caméras numériques.
PRECiV Pro est compatible avec notre vaste gamme de caméras numériques pouvant être adaptées à nos potences de microscopes industriels conventionnels. Les fonctions d’exposition automatique, d’équilibre automatique des blancs et d’indicateur de mise au point simplifient l’acquisition d’images. Vous pouvez régler le mode et la résolution de la caméra en fonction des conditions d’imagerie (monochrome ou couleurs haute fidélité) et utiliser une aide à la mise au point pour acquérir des images nettes. Utilisez le logiciel avec plusieurs écrans pour profiter d’une clarté d’image et d’un partage améliorés.
| Performances exceptionnelles | Résolution latérale inégalée | Inspections de haute qualité avec définition 4K | Images de haute qualité | Images monochromes | Excellent rapport qualité-prix | Pour l’observation infrarouge (IR) | ||
| DP75 | SC180 | DP28 | DP23 | DP23M | LC35 | HAMAMATSU C12741-03 | ||
| Capteur d’image | Capteur CMOS couleur de 1,1 po | Capteur CMOS couleur de 1/2,3 po | Capteur CMOS couleur de 1 po | Capteur CMOS couleur de 1/1,8 po | Capteur CMOS monochrome de 1/1,8 po | Capteur CMOS couleur de 0,5 po | InGaAs monochrome de 2/3 po | |
| Densité de pixels (mégapixels) | 12-49 | 18,1 | 8,9 | 6,4 | 6,4 | 3,5 | 640 × 512 | |
| Taille des pixels (µm) | 3,45 × 3,45 | 1,25 × 1,25 | 3,45 × 3,45 | 2,4 × 2,4 | 2,4 × 2,4 | 2,64 × 2,64 | 20 × 20 | |
| Fréquence d’images (ips) | 60-22 | 59-10,5 | 64-32 | 60-45 | 60-45 | 40-19 | 60 | |
| Connexion | USB 3.1, gén. 2 | USB 3.0 | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | USB 3.1, type C | USB 3.0 | |
| Windows 10/11 – 64 bits | O | O | O | O | O | O | O | |
| Caractéristiques spéciales | Filtre de coupure de rayonnement infrarouge commutable | Fonction « Focus Peaking » (surbrillance de la zone de netteté), technologie « Smart Image Averaging » (élimination active du bruit) | Obturateur global | Obturateur roulant | Obturateur roulant | Obturateur roulant | Refroidi par effet Peltier | |
| Convertisseur analogique-numérique* * La profondeur de couleur réelle de la caméra dépend du logiciel utilisé. |
10 bits | 12 bits | 10 bits | 10 bits | 10 bits | 10 bits | 14 bits | |
| Observation | Conditions de haute luminosité (p. ex. observations en fond clair) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Conditions de faible luminosité (p. ex. observations en fond noir, en lumière polarisée, en CID) | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | |
| Conditions de très faible luminosité (p. ex. observations en fluorescence) | ✓ | - | - | - | ✓ | - | - | |
| IR | ✓ Jusqu’à 1000 nm |
- | - | - | ✓ Jusqu’à 1000 nm |
- | ✓ | |
| Mesure/analyse | Détection de différences minimes à faible grossissement | ✓ | ✓ | ✓ | - | - | - | - |
| Mesure/analyse de haute précision | ✓ | ✓ | ✓ | ✓ | - | - | - | |
| Analyse par seuils (mode noir et blanc) | ✓ | - | ✓ | ✓ | ✓ | - | ✓ | |
Platines motorisées compatibles
Grâce au module de motorisation en option, le logiciel PRECiV Pro peut contrôler plusieurs platines motorisées X, Y de tiers, ainsi que plusieurs systèmes motorisés de mise au point Z de tiers, ce qui permet l’acquisition avancée d’images.
| CHUOSEIKI | LUDL | MÄRZHÄUSER | PRIOR | |
| Contrôleur pour l’électronique | QT-ADM3 [RS-232] |
MAC6000 [RS-232 ou USB*] |
TANGO [RS-232 ou USB*, PCI-e] |
PROSCAN 3 [RS-232 ou USB*] |
| Platine X, Y BX3M | MSS-50C-OB – 50 × 50 mm MSS-50WC-OB – 100 × 50 mm |
96S100 100 × 75 mm (+ adaptateur) |
SCAN – 75 x 50 SCAN 130 × 85 SCAN 225 × 76 |
H101BX 114 × 75 mm |
| Platine X, Y MX63/MX63L | MSS-50C – 150 × 150 mm MSS-300C – 300 × 300 mm |
99S103-6-LE 204 x 204 mm (+ adaptateur) 99S105-6-LE 305 x 305 mm (+ adaptateur) |
SCAN – 200 x 200 SCAN – 300 x 300 |
H105 – 154 × 154 mm H112 – 302 × 302 mm |
| Platine X, Y – GX53 | 965106-O3-LE 120 × 100 mm |
SCAN IM 114 × 70 | H117 – 114 × 75 mm | |
| Système de mise au point motorisé | MSS-FM1 | 96A404 | MFD-2 (BX3M uniquement) MFD |
PS3H122R |
* Port COM virtuel (Le pilote doit être installé ; il est fourni sur le disque d’installation du logiciel PRECiV.)
Solutions logicielles personnalisées pour les platines motorisées X, Y, Z
Ces solutions logicielles personnalisées spécialement conçues servent à élargir les capacités de la motorisation X, Y, Z.
- Macro to micro (Imagerie macro à micro) – Détectez les structures à partir d’une image de vue d’ensemble de l’échantillon et transformez leur contour en une zone de balayage permettant une acquisition à plus fort grossissement et un traitement plus approfondi.
- Navigate on wafer (Navigation sur wafer) – Définissez les points d’intérêt sur un wafer et déplacez-vous jusqu’à ces différents points afin d’acquérir des images. Repositionnez l’échantillon, appliquez l’alignement à trois points et parcourez la surface d’échantillons de wafers avec puces en utilisant un index organisé en lignes et colonnes.
- Measuring with stage (Mesure avec platine) – Les coordonnées d’une platine motorisée ou codée sont lues pour définir les points de départ et de fin d’une mesure de longueur individuelle. Le résultat de la mesure 2D comprend les positions X, Y et Z.
Acquisition d’images en temps réel
Tous les logiciels de la série PRECiV sont dotés d’une technologie de traitement numérique en temps réel qui vous permet, par exemple, de zoomer sur une image en cours d’acquisition pour vérifier des détails ou effectuer des mesures interactives.
Il est facile d’acquérir des images de haute qualité avec ce logiciel puisque le contrôle automatique de l’exposition, l’affichage de l’histogramme en temps réel et l’indicateur de surexposition permettent de s’assurer que toute la plage dynamique de la caméra est utilisée, tout en réduisant au minimum les effets de débordement lumineux et les artefacts d’éblouissement. L’indicateur de mise au point vous permet de sélectionner une région d’intérêt et de faire la mise au point dessus. Le zoom numérique, commandé par la molette de la souris, vous permet de vérifier rapidement la fenêtre d’affichage de l’image en cours d’acquisition afin de vous assurer que la caméra capte bien les informations souhaitées avant d’acquérir et d’enregistrer l’image. Il en résulte des images d’une fidélité et d’une reproductibilité remarquables, peu importe l’utilisateur.
Enregistrement vidéo et imagerie à intervalles
Vous pouvez facilement enregistrer des vidéos ou utiliser le mode d’acquisition à intervalles pour acquérir et traiter des séquences d’images prises à intervalles réguliers.
Outils d’imagerie performants
Pendant l’observation en temps réel ou l’analyse d’images post-acquisition, le logiciel PRECiV Pro offre plusieurs outils d’amélioration d’image qui augmentent les capacités d’inspection et les probabilités de détection. Il prend en charge les méthodes d’observation suivantes :
- Fond clair
- Fond noir
- Lumière polarisée
- Contraste interférentiel différentiel (CID)
- Observation combinée MIX (fond clair et fond noir)
Tous les filtres d’imagerie peuvent également être appliqués aux images 4K et de plus grande taille.
Le logiciel offre un excellent rendu des couleurs et une excellente résolution et permet d’obtenir des images de la qualité requise dans le cadre d’applications industrielles. PRECiV Pro est également équipé d’outils qui vous permettent d’optimiser l’image en cours d’acquisition, notamment des fonctionnalités de plage dynamique étendue (HDR) en temps réel, d’élimination des reflets, de réticule numérique et d’aide à la mise au point.
Amélioration du contraste
L’imagerie à plage dynamique élevée (HDR) améliore le contraste lorsque les conditions sont difficiles (lorsque des zones très lumineuses et très sombres coexistent dans la même image). Toutes les caméras compatibles avec le logiciel PRECiV Pro peuvent être utilisées dans ce mode. Les caméras HDR spécialisées disposent d’un mode d’affichage en temps réel.
Observation combinée (MIX)
Le logiciel PRECiV Pro prend en charge le mode d’observation combinée (MIX). Cette technique combine l’éclairage directionnel en fond noir, qui utilise une LED circulaire pour éclairer un ou plusieurs quadrants à un moment donné, avec l’éclairage en fond clair, la fluorescence ou la lumière polarisée, permettant de mettre en évidence des défauts et des différences de relief normalement difficiles à observer avec des microscopes conventionnels. L’observation MIX, qui contribue à réduire le halo d’un échantillon, est utile pour visualiser la texture de la surface d’un échantillon.
Méthode classique – La technique d’éclairage en fond clair projette la lumière directement sur l’échantillon tandis que la technique d’éclairage en fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Méthode classique – La technique d’éclairage en fond clair projette la lumière directement sur l’échantillon tandis que la technique d’éclairage en fond noir traditionnelle met en évidence les rayures et les imperfections sur une surface plane en éclairant l’échantillon depuis le côté de l’objectif.
Méthode d’observation avancée – Le mode MIX est une combinaison des modes à éclairage directionnel en fond clair et en fond noir obtenue à partir d’un anneau de LED. Les LED peuvent être ajustées pour sélectionner la direction de l’éclairage.
Acquisition combinée d’images à profondeur de champ étendue et d’images panoramiques
La fonction d’imagerie à profondeur de champ étendue (EFI) vous permet d’acquérir des images entièrement mises au point en effectuant des séries d’images selon différents plans focaux avec des dispositifs manuels et motorisés. En mode manuel, la fonction panoramique vous permet d’acquérir des images plus grandes que le champ d’observation du microscope en déplaçant la platine manuellement ou à l’aide d’une platine automatique. Le logiciel PRECiV Pro vous permet désormais de combiner les fonctions d’imagerie EFI instantanée et panoramique tout en gardant les deux mains sur le microscope, et ce, même en utilisant les platines manuelles de microscope. Un indicateur sous forme de cadre coloré montre la qualité de chacune des images assemblées, tandis qu’un affichage multiple à l’écran montre l’image en cours d’acquisition côte à côte avec l’image assemblée. Avec les dispositifs motorisés, l’acquisition combinée d’images en modes panoramique et EFI s’effectue de manière entièrement automatique.*
* Nécessite l’utilisation du module de motorisation ou du module d’acquisition 3D, tous deux disponibles en option.
Accédez facilement au mode panoramique pour obtenir des images panoramiques automatiquement ou manuellement.
La fonction EFI vous permet d’acquérir rapidement des images parfaitement mises au point, que ce soit manuellement ou automatiquement.
Combinez les fonctions panoramique et EFI pour obtenir des images de grande taille parfaitement mises au point.
Mesures interactives avancées
Le logiciel PRECiV Pro permet la prise de mesures interactives précises et répétitives en deux dimensions sur une image enregistrée ou en cours d’acquisition grâce à la combinaison d’une interface utilisateur simple et de fonctions avancées comme la détection automatique des bords, qui permet de mesurer de manière fiable la distance entre différents points. D’autres fonctions de mesure utiles sont incluses :
- Détection de bordures de cercles
- Baguette magique pour la détection automatique de zones sur l’échantillon
- Lignes auxiliaires permettant de réaliser facilement des mesures de géométries complexes
- Possibilité de lier des objets pour y associer des mesures existantes
Les résultats des mesures peuvent être regroupés dans un classeur et facilement exportés vers Excel.
Automatisez les tâches répétitives avec des macros
Des macros (succession d’opérations simples) peuvent être enregistrées et appliquées automatiquement sur des images uniques ou sur des séries d’images multiples. Utilisez l’enregistreur de macros pour enregistrer et exécuter des macros facilement.
Améliorez votre expérience de microscopie grâce à l’IA
Le logiciel PRECiV, équipé de la technologie d’apprentissage profond TruAI, permet une analyse d’images qui va au-delà de celle offerte par les algorithmes classiques. Vous pouvez appliquer un réseau neuronal entraîné à vos échantillons pour profiter d’une meilleure reproductibilité et d’une analyse plus robuste. Choisissez entre les méthodes de segmentation sémantique et de segmentation par instance pour améliorer l’entraînement du réseau neuronal, ce qui vous permettra d’effectuer des tâches difficiles en une seule étape.
IA en temps réel
L’IA en temps réel* est un outil puissant et utile au quotidien. Cet outil affiche les fonctionnalités détectées directement sur l’image en cours d’acquisition à l’aide d’une superposition. Vous pouvez ainsi examiner facilement l’échantillon à la recherche de taches souhaitées ou indésirables, sans modifier l’image elle-même. L’IA en temps réel peut également être utilisée pour améliorer la qualité de l’image, par exemple en supprimant les rayures indésirables, pour une analyse améliorée. La technologie TruAI du logiciel PRECiV offre également en option la possibilité de compter le nombre d’erreurs et de défauts présents sur l’image en cours d’acquisition.**
* En utilisant le module d’entraînement des réseaux neuronaux.
** Lors de l’utilisation de la solution Count and Measure (Comptage et mesure) en option ou de solutions spécialisées pour les matériaux (Materials Solutions) [Phase Analysis (Analyse de phases), Particle Distribution (Distribution des particules), Porosity (Porosité)] en option.
Intégration de réseaux neuronaux (IA)
L’IA du logiciel PRECiV peut être utilisée sur un ordinateur même lorsque celui-ci est hors ligne.* L’entraînement repose sur l’ensemble de données fourni et la qualité obtenue par l’analyse de l’IA dépend des images fournies pour l’entraînement.
- Solution parfaitement adaptée aux applications exigeantes qui nécessitent une analyse d’images complexe
- Possibilité d’utiliser les réseaux neuronaux entraînés pour la segmentation d’images dans certaines solutions spécialisées pour les matériaux (Materials Solutions) et dans la solution de comptage et de mesure (Count and Measure)
- Possibilité d’utiliser les réseaux neuronaux entraînés pour créer une carte de probabilité permettant la discrimination des éléments détectés à l’image
- Possibilité d’entraîner les réseaux neuronaux à l’aide des méthodes de segmentation sémantique (se concentrant sur la détection de phase) ou de segmentation par instance (se concentrant sur le comptage d’objets)
- Interface d’entraînement interactive simple pour un entraînement rapide du réseau neuronal lorsqu’un petit nombre d’objets doit être détecté
- Supprimez les rayures ou les textures indésirables sur l’image en cours d’acquisition sans altérer les données d’origine
* La technologie d’IA du logiciel PRECiV n’utilise pas l’IA générative. L’IA du logiciel PRECiV est indépendante du réseau et peut être utilisée sur un ordinateur qui n’est pas connecté.
Rapport d’analyse soigné récapitulant les données de comptage des particules et comprenant des images détaillées obtenues grâce au zoom numérique
Production efficace de rapports
Générer un rapport prend souvent plus de temps que l’acquisition de l’image et la prise de mesures elles-mêmes. Le logiciel PRECiV Pro inclut une fonction intuitive de création de rapports qui permet la production de rapports soignés et élaborés en fonction de modèles prédéfinis et personnalisés. L’édition est simple et les rapports peuvent ensuite être exportés vers Microsoft Word, Excel ou PowerPoint.
Modules en option pour le logiciel PRECiV Pro
- Acquisition 3D – Contrôle motorisé et codé de l’axe Z avec possibilité de cartographie des hauteurs
- Motorisation – Pour commander les microscopes manuels et semi-automatisés et les dispositifs motorisés utilisés dans les secteurs industriel et des sciences des matériaux
- Solutions logicielles personnalisées – Solutions logicielles compatibles avec les platines motorisées X, Y, Z (Macro to Micro [Imagerie macro à micro], Navigate on Wafer [Navigation sur wafer], Measuring with stage [Mesure avec platine])
- Entraînement de réseaux neuronaux – Entraînez les réseaux neuronaux à l’aide de méthodes de segmentation sémantique (lorsqu’il faut bien séparer ou que la séparation d’objets n’est pas pertinente) ou par instance (pour les objets qui se touchent, comme les grains).
- Applications de l’analyse 3D – Comme les mesures du profil de ligne 3D, mesures en 3D avancées et analyse de la rugosité de surface des images 3D
- Count and Measure (Comptage et mesure) – La détection des objets et l’analyse de la répartition par taille des éléments font partie des applications les plus importantes en imagerie numérique. La solution Count and Measure du logiciel PRECiV applique des méthodes de seuillage avancées pour bien séparer de l’arrière-plan des objets, comme des particules et des rayures.
- Grain Sizing (Mesures de granulométrie) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la taille des grains après une préparation en coupe transversale, un polissage ou une attaque chimique d’échantillons d’acier. La méthode par intercepts de mesure de taille de grain repose sur la superposition des lignes de test et le comptage du nombre d’interceptions avec des joints de grains, tandis que la méthode planimétrique de mesure de taille de grain reconstruit les joints pour chaque grain et effectue le dimensionnement du grain avec le pourcentage de section de la seconde phase.
- Non-Metallic Inclusions (Inclusions non métalliques) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la forme et la taille des inclusions non métalliques (oxyde, alumine, sulfure ou silicate) dans l’acier.
- Cast Iron (Fonte) – Les fabricants de pièces moulées utilisent cette solution pour mesurer et contrôler la nodularité du graphite et pour vérifier les caractéristiques mécaniques de leurs produits de fonderie.
- Layer Thickness (Épaisseur des couches) – Cette solution permet de mesurer une ou plusieurs couches d’un échantillon en coupe transversale. Les formes sont définies, puis les couches sont mesurées automatiquement.
- Measurement Sequence (Séquence de mesure) – Cette solution permet d’effectuer des mesures interactives avec différents outils de mesure dans une séquence prédéfinie.
- Porosity (Porosité) – Cette solution permet de mesurer les pores, soit en proportion de la surface ou en nombre de pores par régions d’intérêt (circulaires, triangulaires, rectangulaires et polygonales) et par seuils.
- Particle Distribution (Distribution des particules) – Cette solution permet de créer des histogrammes et des tableaux de distribution de tailles de particules à partir d’images multiples ou de séries d’images.
- Coating Thickness (Épaisseur de revêtement) – Cette solution permet de mesurer des épaisseurs de revêtements à partir d’images en vue de dessus au moyen de la méthode du Calotest.
- Phase Analysis (Analyse de phases) – Cette fonctionnalité offre une solution intégrée d’analyse de phases sur un choix de régions d’intérêt, y compris des triangles, des cercles, des rectangles et des polygones.
- Dendrite Arm Spacing (Espacement entre les branches dendritiques) – Cette solution est utilisée pour déterminer manuellement ou automatiquement l’espacement moyen entre les branches dendritiques dans la fonte d’aluminium.
- Comparaison par abaques selon des normes sélectionnées pour déterminer les tailles de grains et la nodularité du graphite, et pour caractériser les inclusions non métalliques et les métaux durs – Une image enregistrée ou en cours d’acquisition peut être superposée sur des abaques standard à des fins de comparaison. L’aperçu de la fonction est disponible.
PRECiV DSX
PRECiV™ DSX pour les microscopes numériques
PRECiV DSX vous permet de contrôler nos microscopes numériques de la série DSX, y compris les systèmes DSX2000 et DSX1000. Ce logiciel simplifie votre processus d’inspection grâce à la possibilité de passer de la macro-observation à la micro-observation, aux multiples méthodes d’observation accessibles à la simple pression d’un bouton, et au changement facile d’objectifs.
Compatible avec votre configuration de microscope modulaire
PRECiV DSX est compatible avec tous les modèles de microscopes numériques de la série DSX et les accessoires associés.
Composants compatibles
- Configurations avec potences droites et inclinées
- Têtes de zoom universelles, standard et motorisées
- Consoles DSX
- Une variété de platines motorisées
Objectifs compatibles
PRECiV DSX prend en charge jusqu’à 20 objectifs différents pour les microscopes numériques de la série DSX, y compris des modèles à grande distance frontale et à grande ouverture numérique.
Fonction de sélection de la meilleure image (Best Image)
D’un simple clic, le logiciel PRECiV DSX peut passer instantanément d’une condition d’observation disponible à une autre (fond clair, éclairage oblique, fond noir, lumière polarisée, éclairage MIX, contraste interférentiel différentiel [CID] et relief par ombres portées), ce qui vous permet d’obtenir la meilleure image possible pour l’échantillon analysé.
Observation d’images en relief par ombres portées
Le logiciel PRECiV DSX fonctionne avec notre méthode unique d’observation du relief par ombres portées sur le microscope DSX2000. Utilisez cette méthode pour observer en temps réel les défauts ultrafins et difficiles à voir, sans délai de post-traitement. Ce mode vous permet de réaliser des inspections rapides et approfondies à l’aide d’images en relief par ombres portées, en déplaçant la platine et en parcourant votre échantillon de manière fluide.
Peu de formation requise
En suivant le processus d’inspection prédéfini en mode EZ, tous les membres de l’équipe peuvent effectuer une analyse efficace au microscope après avoir reçu une formation de base. L’interface du logiciel PRECiV DSX offre également un plein contrôle aux utilisateurs expérimentés grâce au mode d’inspection flexible, permettant des analyses plus approfondies.
Mesures interactives avancées
Le logiciel PRECiV DSX permet la prise de mesures interactives précises et répétitives en deux dimensions sur une image enregistrée ou en cours d’acquisition grâce à la combinaison d’une interface utilisateur simple et de fonctions avancées comme la détection automatique des bords, qui permet de mesurer de manière fiable la distance entre différents points. D’autres fonctions de mesure utiles sont incluses :
- Détection de bordures de cercles
- Baguette magique pour la détection automatique de zones sur l’échantillon
- Lignes auxiliaires permettant de réaliser facilement des mesures de géométries complexes
- Possibilité de lier des objets pour y associer des mesures existantes
Mesures 3D simples et avancées
Avec le logiciel PRECiV DSX, les mesures 3D simples (profil de ligne) sont possibles sur toutes les images dotées d’informations de hauteur. Pour les mesures avancées (rugosité de surface, mesure de volume), PRECiV DSX peut exporter directement des images sur l’application d’analyse 3D pour un traitement et une analyse ultérieurs.
Avec le logiciel PRECiV, les mesures 3D simples (profil de ligne) sont possibles sur toutes les images dotées d’informations de hauteur.
Pour les mesures avancées (rugosité de surface, épaisseur de film et mesure de volume), le logiciel PRECiV peut exporter des images directement vers l’application d’analyse 3D.
Acquisition combinée d’images à profondeur de champ étendue et d’images panoramiques
La fonction d’imagerie à profondeur de champ étendue (EFI) vous permet d’acquérir des images entièrement mises au point en effectuant des séries d’images selon différents plans focaux avec des dispositifs manuels et motorisés. La fonction d’imagerie panoramique vous permet d’acquérir des images plus grandes que celles offertes par le champ d’observation de votre microscope. Avec le logiciel PRECiV DSX, vous pouvez effectuer des calculs hors ligne sur des images EFI et panoramiques acquises précédemment.
Améliorez votre expérience de microscopie grâce à l’IA
Le logiciel PRECiV, équipé de la technologie d’apprentissage profond TruAI, permet une analyse d’images qui va au-delà de celle offerte par les algorithmes classiques. Vous pouvez appliquer un réseau neuronal entraîné à vos échantillons pour profiter d’une meilleure reproductibilité et d’une analyse plus robuste. Choisissez entre les méthodes de segmentation sémantique et de segmentation par instance pour améliorer l’entraînement du réseau neuronal, ce qui vous permettra d’effectuer des tâches difficiles en une seule étape.
IA en temps réel
L’IA en temps réel* est un outil puissant et utile au quotidien. Cet outil affiche les fonctionnalités détectées directement sur l’image en cours d’acquisition à l’aide d’une superposition. Vous pouvez ainsi examiner facilement l’échantillon à la recherche de taches souhaitées ou indésirables, sans modifier l’image elle-même. L’IA en temps réel peut également être utilisée pour améliorer la qualité de l’image, par exemple en supprimant les rayures indésirables, pour une analyse améliorée. La technologie TruAI du logiciel PRECiV offre également en option la possibilité de compter le nombre d’erreurs et de défauts présents sur l’image en cours d’acquisition.**
* En utilisant le module d’entraînement des réseaux neuronaux.
** Lors de l’utilisation de la solution Count and Measure (Comptage et mesure) en option ou de solutions spécialisées pour les matériaux (Materials Solutions) [Phase Analysis (Analyse de phases), Particle Distribution (Distribution des particules), Porosity(Porosité)] en option.
Intégration de réseaux neuronaux (IA)
L’IA du logiciel PRECiV peut être utilisée sur un ordinateur même lorsque celui-ci est hors ligne.* L’entraînement repose sur l’ensemble de données fourni et la qualité obtenue par l’analyse de l’IA dépend des images fournies pour l’entraînement.
- Solution parfaitement adaptée aux applications exigeantes qui nécessitent une analyse d’images complexe
- Possibilité d’utiliser les réseaux neuronaux entraînés pour la segmentation d’images dans certaines solutions spécialisées pour les matériaux (Materials Solutions) et dans la solution de comptage et de mesure (Count and Measure)
- Possibilité d’utiliser les réseaux neuronaux entraînés pour créer une carte de probabilité permettant la discrimination des éléments détectés à l’image
- Possibilité d’entraîner les réseaux neuronaux à l’aide des méthodes de segmentation sémantique (se concentrant sur la détection de phase) ou de segmentation par instance (se concentrant sur le comptage d’objets)
- Interface d’entraînement interactive simple pour un entraînement rapide du réseau neuronal lorsqu’un petit nombre d’objets doit être détecté
- Supprimez les rayures ou les textures indésirables sur l’image en cours d’acquisition sans altérer les données d’origine
* La technologie d’IA du logiciel PRECiV n’utilise pas l’IA générative. L’IA du logiciel PRECiV est indépendante du réseau et peut être utilisée sur un ordinateur qui n’est pas connecté.
Modules en option PRECiV DSX
- Entraînement de réseaux neuronaux – Entraînez les réseaux neuronaux à l’aide de méthodes de segmentation sémantique (lorsqu’il faut bien séparer ou que la séparation d’objets n’est pas pertinente) ou par instance (pour les objets qui se touchent, comme les grains).
- Applications de l’analyse 3D – Comme les mesures du profil de ligne 3D, mesures en 3D avancées et analyse de la rugosité de surface des images 3D
- Count and Measure (Comptage et mesure) – La détection des objets et l’analyse de la répartition par taille des éléments font partie des applications les plus importantes en imagerie numérique. La solution Count and Measure du logiciel PRECiV applique des méthodes de seuillage avancées pour bien séparer de l’arrière-plan des objets, comme des particules et des rayures.
- Grain Sizing (Mesures de granulométrie) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la taille des grains après une préparation en coupe transversale, un polissage ou une attaque chimique d’échantillons d’acier. La méthode par intercepts de mesure de taille de grain repose sur la superposition des lignes de test et le comptage du nombre d’interceptions avec des joints de grains, tandis que la méthode planimétrique de mesure de taille de grain reconstruit les joints pour chaque grain et effectue le dimensionnement du grain avec le pourcentage de section de la seconde phase.
- Non-Metallic Inclusions (Inclusions non métalliques) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la forme et la taille des inclusions non métalliques (oxyde, alumine, sulfure ou silicate) dans l’acier.
- Cast Iron (Fonte) – Les fabricants de pièces moulées utilisent cette solution pour mesurer et contrôler la nodularité du graphite et pour vérifier les caractéristiques mécaniques de leurs produits de fonderie.
- Layer Thickness (Épaisseur des couches) – Cette solution permet de mesurer une ou plusieurs couches d’un échantillon en coupe transversale. Les formes sont définies, puis les couches sont mesurées automatiquement.
- Measurement Sequence (Séquence de mesure) – Cette solution permet d’effectuer des mesures interactives avec différents outils de mesure dans une séquence prédéfinie.
- Porosity (Porosité) – Cette solution permet de mesurer les pores, soit en proportion de la surface ou en nombre de pores par régions d’intérêt (circulaires, triangulaires, rectangulaires et polygonales) et par seuils.
- Particle Distribution (Distribution des particules) – Cette solution permet de créer des histogrammes et des tableaux de distribution de tailles de particules à partir d’images multiples ou de séries d’images.
- Coating Thickness (Épaisseur de revêtement) – Cette solution permet de mesurer des épaisseurs de revêtements à partir d’images en vue de dessus au moyen de la méthode du Calotest.
- Phase Analysis (Analyse de phases) – Cette fonctionnalité offre une solution intégrée d’analyse de phases sur un choix de régions d’intérêt, y compris des triangles, des cercles, des rectangles et des polygones.
- Dendrite Arm Spacing (Espacement entre les branches dendritiques) – Cette solution est utilisée pour déterminer manuellement ou automatiquement l’espacement moyen entre les branches dendritiques dans la fonte d’aluminium.
- Comparaison par abaques selon des normes sélectionnées pour déterminer les tailles de grains et la nodularité du graphite, et pour caractériser les inclusions non métalliques et les métaux durs – Une image enregistrée ou en cours d’acquisition peut être superposée sur des abaques standard à des fins de comparaison. L’aperçu de la fonction est disponible.
PRECiV Desktop
PRECiV™ Desktop
Puissantes fonctionnalités de mesure et de production de rapports
Le logiciel PRECiV™ Desktop est destiné aux clients qui souhaitent post-traiter leurs résultats en dehors du microscope avec toutes les fonctionnalités de mesure et d’analyse disponibles, mais sans les commandes de caméra et de capture d’images.
Traitement des images (filtres matriciels et réglages des contrastes et des couleurs)
Si vous devez traiter vos images, vous trouverez dans le logiciel PRECiV Desktop de nombreux outils pour le faire, comme des filtres de détection des bords, des filtres de lissage, des filtres de netteté, des réglages de l’intensité et des contrastes, la correction de l’ombrage, la soustraction du bruit de fond, l’amélioration dynamique des contrastes ainsi que des filtres morphologiques.
Mesures interactives avancées
Le logiciel PRECiV Desktop permet la prise de mesures interactives précises et répétitives en deux dimensions sur une image enregistrée ou en cours d’acquisition grâce à la combinaison d’une interface utilisateur simple et de fonctions avancées comme la détection automatique des bords, qui permet de mesurer de manière fiable la distance entre différents points. D’autres fonctions de mesure utiles sont incluses :
- Détection de bordures de cercles
- Baguette magique pour la détection automatique de zones sur l’échantillon
- Lignes auxiliaires permettant de réaliser facilement des mesures de géométries complexes
- Possibilité de lier des objets pour y associer des mesures existantes
Les résultats des mesures peuvent être regroupés dans un classeur et facilement exportés vers Excel.
Automatisez les tâches répétitives avec des macros
Des macros (succession d’opérations simples) peuvent être enregistrées et appliquées automatiquement sur des images uniques ou sur des séries d’images multiples. Utilisez l’enregistreur de macros pour enregistrer et exécuter des macros facilement.
Solution 3D
Le logiciel PRECiV permet également d’obtenir les mesures du profil 3D et de la rugosité de surface. La solution 3D de base extrait le profil 3D à partir de n’importe quelle image 3D acquise au moyen de l’imagerie à profondeur de champ étendue (EFI), de n’importe quel empilement de plans Z 3D, ou de n’importe quel fichier contenant des informations de hauteur. Cette méthode puissante, qui fonctionne avec tous les microscopes, évalue les conditions de surface de l’échantillon.
Pour les mesures 3D avancées, vous pouvez partager vos images acquises avec l’application d’analyse 3D spécialisée, ce qui vous permet d’utiliser toutes les techniques de mesure de rugosité, que ce soit au niveau du profil ou de la surface. Le logiciel PRECiV peut exporter des données au format de fichier OIR, offrant ainsi une meilleure compatibilité avec des systèmes tels que nos microscopes confocaux à balayage laser de la série LEXT™.
Avec le logiciel PRECiV, les mesures 3D simples (profil de ligne) sont possibles sur toutes les images dotées d’informations de hauteur.
Pour les mesures avancées (rugosité de surface, épaisseur de film et mesure de volume), le logiciel PRECiV peut exporter des images directement vers l’application d’analyse 3D.
Améliorez votre expérience de microscopie grâce à l’IA
Le logiciel PRECiV, équipé de la technologie d’apprentissage profond TruAI, permet une analyse d’images qui va au-delà de celle offerte par les algorithmes classiques. Vous pouvez appliquer un réseau neuronal entraîné à vos échantillons pour profiter d’une meilleure reproductibilité et d’une analyse plus robuste. Choisissez entre les méthodes de segmentation sémantique et de segmentation par instance pour améliorer l’entraînement du réseau neuronal, ce qui vous permettra d’effectuer des tâches difficiles en une seule étape.
Intégration de réseaux neuronaux (IA)
L’IA du logiciel PRECiV peut être utilisée sur un ordinateur même lorsque celui-ci est hors ligne.* L’entraînement repose sur l’ensemble de données fourni et la qualité obtenue par l’analyse de l’IA dépend des images fournies pour l’entraînement.
- Solution parfaitement adaptée aux applications exigeantes qui nécessitent une analyse d’images complexe
- Possibilité d’utiliser les réseaux neuronaux entraînés pour la segmentation d’images dans certaines solutions spécialisées pour les matériaux (Materials Solutions) et dans la solution de comptage et de mesure (Count and Measure)
- Possibilité d’utiliser les réseaux neuronaux entraînés pour créer une carte de probabilité permettant la discrimination des éléments détectés à l’image
- Possibilité d’entraîner les réseaux neuronaux à l’aide des méthodes de segmentation sémantique (se concentrant sur la détection de phase) ou de segmentation par instance (se concentrant sur le comptage d’objets)
- Interface d’entraînement interactive simple pour un entraînement rapide du réseau neuronal lorsqu’un petit nombre d’objets doit être détecté
- Supprimez les rayures ou les textures indésirables sur l’image en cours d’acquisition sans altérer les données d’origine
* La technologie d’IA du logiciel PRECiV n’utilise pas l’IA générative. L’IA du logiciel PRECiV est indépendante du réseau et peut être utilisée sur un ordinateur qui n’est pas connecté.
Rapport d’analyse soigné récapitulant les données de comptage des particules et comprenant des images détaillées obtenues grâce au zoom numérique
Production efficace de rapports
Générer un rapport prend souvent plus de temps que l’acquisition de l’image et la prise de mesures elles-mêmes. Le logiciel PRECiV Desktop inclut une fonction intuitive de création de rapports qui permet la production de rapports soignés et élaborés en fonction de modèles prédéfinis et personnalisés. L’édition est simple et les rapports peuvent ensuite être exportés vers Microsoft Word, Excel ou PowerPoint.
Modules en option PRECiV Desktop
- Entraînement de réseaux neuronaux – Entraînez les réseaux neuronaux à l’aide de méthodes de segmentation sémantique (lorsqu’il faut bien séparer ou que la séparation d’objets n’est pas pertinente) ou par instance (pour les objets qui se touchent, comme les grains).
- Applications de l’analyse 3D – Comme les mesures du profil de ligne 3D, mesures en 3D avancées et analyse de la rugosité de surface des images 3D
- Count and Measure (Comptage et mesure) – La détection des objets et l’analyse de la répartition par taille des éléments font partie des applications les plus importantes en imagerie numérique. La solution Count and Measure du logiciel PRECiV applique des méthodes de seuillage avancées pour bien séparer de l’arrière-plan des objets, comme des particules et des rayures.
- Grain Sizing (Mesures de granulométrie) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la taille des grains après une préparation en coupe transversale, un polissage ou une attaque chimique d’échantillons d’acier. La méthode par intercepts de mesure de taille de grain repose sur la superposition des lignes de test et le comptage du nombre d’interceptions avec des joints de grains, tandis que la méthode planimétrique de mesure de taille de grain reconstruit les joints pour chaque grain et effectue le dimensionnement du grain avec le pourcentage de section de la seconde phase.
- Non-Metallic Inclusions (Inclusions non métalliques) – L’industrie sidérurgique utilise cette solution pour mesurer et contrôler la forme et la taille des inclusions non métalliques (oxyde, alumine, sulfure ou silicate) dans l’acier.
- Cast Iron (Fonte) – Les fabricants de pièces moulées utilisent cette solution pour mesurer et contrôler la nodularité du graphite et pour vérifier les caractéristiques mécaniques de leurs produits de fonderie.
- Layer Thickness (Épaisseur des couches) – Cette solution permet de mesurer une ou plusieurs couches d’un échantillon en coupe transversale. Les formes sont définies, puis les couches sont mesurées automatiquement.
- Measurement Sequence (Séquence de mesure) – Cette solution permet d’effectuer des mesures interactives avec différents outils de mesure dans une séquence prédéfinie.
- Porosity (Porosité) – Cette solution permet de mesurer les pores, soit en proportion de la surface ou en nombre de pores par régions d’intérêt (circulaires, triangulaires, rectangulaires et polygonales) et par seuils.
- Particle Distribution (Distribution des particules) – Cette solution permet de créer des histogrammes et des tableaux de distribution de tailles de particules à partir d’images multiples ou de séries d’images.
- Coating Thickness (Épaisseur de revêtement) – Cette solution permet de mesurer des épaisseurs de revêtements à partir d’images en vue de dessus au moyen de la méthode du Calotest.
- Phase Analysis (Analyse de phases) – Cette fonctionnalité offre une solution intégrée d’analyse de phases sur un choix de régions d’intérêt, y compris des triangles, des cercles, des rectangles et des polygones.
- Dendrite Arm Spacing (Espacement entre les branches dendritiques) – Cette solution est utilisée pour déterminer manuellement ou automatiquement l’espacement moyen entre les branches dendritiques dans la fonte d’aluminium.
- Comparaison par abaques selon des normes sélectionnées pour déterminer les tailles de grains et la nodularité du graphite, et pour caractériser les inclusions non métalliques et les métaux durs – Une image enregistrée ou en cours d’acquisition peut être superposée sur des abaques standard à des fins de comparaison. L’aperçu de la fonction est disponible.
Caractéristiques techniques
Caractéristiques techniques de la version 2.2.1 du logiciel PRECiV™
• : fonction/caractéristique incluse ; ◦ : fonction/caractéristique en option ; — fonction/caractéristique non disponible
| Capture | Core | Pro | DSX | Desktop | |
| Acquisition d’images | |||||
| Acquisition d’images de base à l’aide de caméras Evident, avec étalonnage automatique | • | • | • | - | - |
| Acquisition d’images étendue avec fonctions HDR et HDR en temps réel (avec caméras DP74 et DP75) et navigateur de position | • | • | • | - | - |
| Suppression des halos à l’aide du module coulissant MIX (microscope) ou de la lampe annulaire à LED (stéréomicroscope) | - | • | • | • | - |
| Fonction de sélection de la meilleure image (Best Image) [tous les modes, SR, BF, OBQ, DF, MIX, PO, DIC] | - | - | - | • | - |
| Enregistrement vidéo | • | • | • | • | - |
| Acquisition à intervalles | - | ◦ | • | • | - |
| Fonction d’imagerie à profondeur de champ étendue (EFI) en mode manuel ou instantané | - | • | • | • | - |
| Acquisition d’images de grande taille (panoramiques) en mode manuel ou instantané | - | ◦ | • | • | - |
| Combinaison des modes d’imagerie à profondeur de champ étendue (EFI) et panoramique en mode manuel | - | ◦ | • | • | - |
| Mode EFI automatique avec l’utilisation de dispositifs motorisés, y compris le mode à balayage rapide | - | ◦ | ◦ | • | - |
| Mode panoramique automatique avec l’utilisation de dispositifs motorisés | - | ◦ | ◦ | • | - |
| Gestion de la liste des positions et du balayage en surface des échantillons avec l’utilisation de dispositifs motorisés | - | ◦ | ◦ | • | - |
| Combinaison des modes EFI et panoramique automatiques avec l’utilisation de dispositifs motorisés | - | ◦ | ◦ | • | - |
| Mise au point automatique continue | - | • | • | •*1 | - |
| Outils d’imagerie et de personnalisation | |||||
| Interface utilisateur avec fonctions regroupées par utilité | • | • | • | • | • |
| Superposition d’informations (échelle graphique, pointeur en croix, réticule numérique) | • | • | • | • | • |
| Grossissement à l’écran | • | • | • | • | - |
| Gestionnaire de macros | - | • | • | • | • |
| Annotations statiques | • | • | • | • | • |
| Vue agrandie en direct | • | • | • | • | - |
| Mesures / analyse d’images | |||||
| Mesures interactives de base (ligne horizontale, ligne verticale, ligne arbitraire, polyligne, cercle à 3 points, rectangle, rectangle retourné, angle à 3 points, angle à 4 points, ligne perpendiculaire, distance entre lignes parallèles, surface de polygones, distance XY, distance entre deux réticules, distance de cercle à cercle, règle linéaire, coordonnées de points) | • | • | • | • | • |
| Mesure du profil de ligne 3D et mesures simples en 3D | - | ◦ | ◦ | • | • |
| Applications de l’analyse 3D : mesures du profil de ligne 3D, mesures en 3D avancées et analyse de la rugosité de surface des images 3D | - | ◦ | ◦ | ◦ | ◦ |
| Mesures du profil de ligne 2D | - | ◦ | • | • | • |
| Mesures interactives avancées, avec détection automatique des bords et lignes auxiliaires (règle d’angle, cercle à 2 points, ellipse retournée, polygone fermé, fonction baguette magique, polygone par interpolation, lignes perpendiculaires multiples, lignes asymétriques, épaisseur de l’apothème) | - | ◦ | • | • | • |
| Étiquetage par réseau neuronal | - | • | • | • | • |
| IA en temps réel | - | • | • | • | • |
| Imagerie à profondeur de champ étendue hors ligne, imagerie panoramique hors ligne | - | ◦ | ◦ | • | • |
| Filtres d’amélioration d’image (filtres de détection des bords, filtres de lissage et filtres d’amélioration de la netteté), réglage de l’intensité et du contraste, correction de l’ombrage et soustraction du bruit de fond, amélioration du contraste dynamique, filtres morphologiques | - | • | • | • | • |
| Production de rapports | |||||
| Exportation des données vers un classeur Evident | • | • | • | • | • |
| Exportation des données vers Microsoft Excel | - | • | • | • | • |
| Production de rapports et de présentations dans Microsoft 365/Microsoft Office 365 (32 bits/64 bits), Office 2021 (32 bits/64 bits) et Office 2019 (32 bits/64 bits) | - | ◦ | • | • | • |
| Appareils et dispositifs compatibles*2 | |||||
| Microscopes Evident*2 et caméras Evident*3 | • | • | • | - | - |
| Platines motorisées X,Y d’autres fabricants (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Systèmes de mise au point X,Y motorisés d’autres fabricants (Ludl, Prior, Märzhäuser, Chuo Seiki)*5 | - | ◦ | ◦ | - | - |
| Caméra SWIR d’autres fabricants | - | ◦ | ◦ | - | - |
| Système, console et caméra macro DSX2000/DSX1000 | - | - | - | • | - |
| Options complémentaires | |||||
| Motorisation | - | ◦ | ◦ | • | - |
| Acquisition 3D | - | ◦ | ◦ | • | - |
| Count and Measure (Comptage et mesure) | - | ◦ | ◦ | ◦ | ◦ |
| Grain Sizing (Granulométrie) | - | ◦ | ◦ | ◦ | ◦ |
| Non-Metallic Inclusions (Inclusions non métalliques) |
- | ◦ | ◦ | ◦ | ◦ |
| Cast Iron (Fonte) |
- | ◦ | ◦ | ◦ | ◦ |
| Layer Thickness (Épaisseur des couches) | - | ◦ | ◦ | ◦ | ◦ |
|
Measurement Sequence (Séquence de mesure) |
- | ◦ | ◦ | ◦ | ◦ |
|
Porosity (Porosité) |
- | ◦ | ◦ | ◦ | ◦ |
|
Particle Distribution (Distribution des particules) |
- | ◦ | ◦ | ◦ | ◦ |
| Coating Thickness (Épaisseur de revêtement) | - | ◦ | ◦ | ◦ | ◦ |
|
Phase Analysis (Analyse de phases) |
- | ◦ | ◦ | ◦ | ◦ |
| Neural Network Training (Entraînement de réseaux neuronaux) | - | ◦ | ◦ | ◦ | ◦ |
| Dendrite Arm Spacing (Espacement entre les branches dendritiques) | - | ◦ | ◦ | ◦ | ◦ |
| Comparaison avec abaques par rapport à certaines normes en termes de taille de grains, d’évaluation du graphite, d’inclusions non métalliques et de métaux trempés | - | ◦ | ◦ | ◦ | ◦ |
| Solutions logicielles personnalisées | - | ◦ | ◦ | ◦ | ◦ |
*1 DSX2000 seulement.
*2 Contactez Evident pour obtenir des informations sur les appareils compatibles.
*3 Compatible avec les microscopes BX41M-LED, BX51, BX51M, BX53M, GX41, GX51, GX53, GX71, MX51, MX63, MX63L, SZ61, SZX7, SZX9, SZX10, SZX12, SZX16, BX3M-CB, BX3M-CBFM, BXFM, DSX1000 et DSX2000.
*4 Compatible avec les caméras pour microscopes LC30, LC35, DP22, DP23, DP23M, DP27, DP28, DP73, DP73 WDR, DP74, DP75, SC30, SC50, SC100, SC180 et UC90.
*5 Compatible avec les produits suivants : ChuoSeiki : QT-ADM3, MSS-50C-OB, MSS-50WC-OB, MSS-150C, MSS-399C et MSSS-FM1 ; Ludl : MAC6000, 96S100, 96S109-LE, 96S103-6-LE, 96S106-O3-LE et 96A404 ; Märzhäuser : TANGO, SCAN 75x50, SCAN130x85, SCAN 225x76, SCAN 200x200, SCAN 300x300 et MFD-2 ; Prior : ProScan 3, ES111, H101F, H105, H112, H117 et PS3H122R.
Configuration PC requise pour la version 2.2. du logiciel PRECiV 2.4.1
50 Go min. pour l’enregistrement des images et des données
Exigences de mémoire spéciales requises pour certaines fonctionnalités :
entraînement de réseaux neuronaux : 32 Go de RAM ;
application d’analyse 3D : 32 Go de RAM
1920 × 1080 (pleine HD)
3840 × 2160 (4K), 27/32 po (mise à l’échelle de l’affichage à 150 %)
Exigences de carte graphique spéciales requises pour certaines fonctionnalités
Configuration PC requise pour PRECiV DSX v. 2.2.1
50 Go min. pour l’enregistrement des images et des données
Exigences de mémoire spéciales requises pour certaines fonctionnalités :
entraînement de réseaux neuronaux : 32 Go de RAM ;
application d’analyse 3D : 32 Go de RAM
1920 × 1080 (pleine HD)
3840 × 2160 (4K), 27/32 po (mise à l’échelle de l’affichage à 150 %)
Carte graphique de 64 bits équivalente à une carte NVIDIA Quadro P620/T600/T400/T1000/A400/A1000 avec au moins 4 Go de RAM
Exigences de carte graphique spéciales requises pour certaines fonctionnalités :
• Entraînement de réseaux neuronaux : carte graphique NVIDIA compatible avec CUDA 11, 8 Go de RAM
Ressources
Blogue
Vidéos
PRECiV License Activation
PRECiV License Deactivation
PRECiV Installation
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_2.2_fv.mp4
Présentation du logiciel PRECiV™ 2.2
https://adobeassets.evidentscientific.com/content/dam/mis/preciv/media/video/PRECiV_DSX_2.2.1_fv.mp4
Présentation du logiciel DSX v2.2.1
Exploiter l’excellence opérationnelle : imagerie et mesures avancées pour le contrôle et l’inspection de la qualité avec le logiciel PRECiV™
Solution personnalisée PRECiV™ : outil « Navigate on Wafer »
Tutoriel sur le logiciel PRECiV™ : acquisition automatisée d’images EFI
https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/EFI_Panorama_fv.mp4
