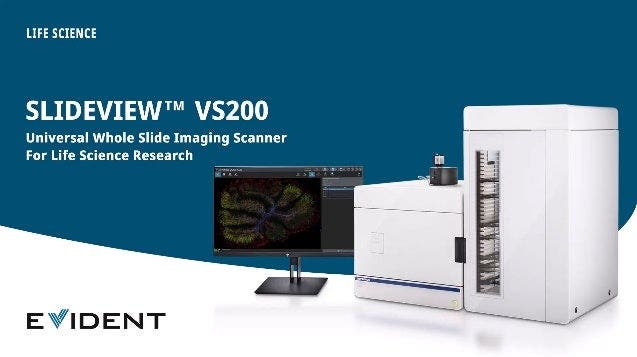

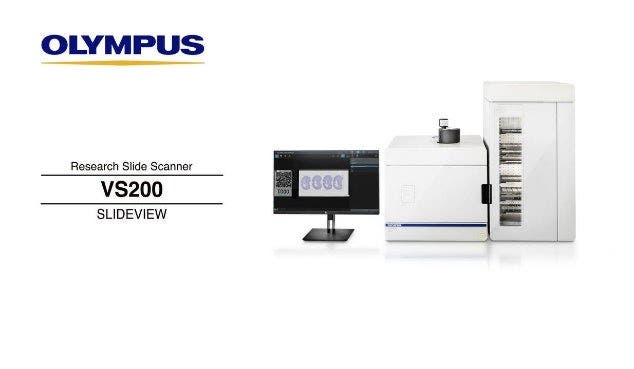

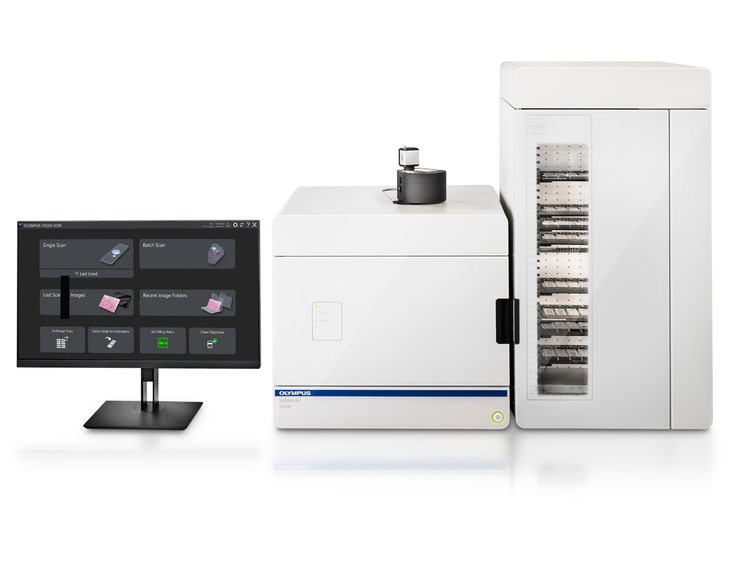

Scanner universel d’imagerie de lames entières SLIDEVIEW VS200
Analysez, partagez et archivez vos données facilement grâce au scanner de lames pour la recherche SLIDEVIEW VS200. Conçu pour prendre des images en haute résolution de vos lames en vue d’une analyse quantitative, ce système vous permet de tirer le meilleur parti des informations qui se trouvent sur vos lames.
Scanner universel d’imagerie de lames entières SLIDEVIEW VS200
Choisissez votre application
Système SLIDEVIEW VS200 pour la recherche en sciences de la vie
Le système SLIDEVIEW VS200 permet de numériser des lames en haute résolution et à haute cadence pour des applications de recherche avancées, notamment en neurosciences, en oncologie, en recherche sur les cellules souches et en biologie spatiale. Grâce à la flexibilité de ses cinq modes d’imagerie, à ses capacités de multiplexage et à ses multiples niveaux de grossissement allant jusqu’à 100X, le système fournit une qualité d’image exceptionnelle, idéale pour l’analyse quantitative.
Système SLIDEVIEW VS200 pour l’anatomopathologie numérique
Scanner flexible et intuitif, le système SLIDEVIEW VS200 permet à votre équipe de numériser facilement une grande variété de types d’échantillons après n’avoir reçu qu’une formation de base. Grâce à sa numérisation polyvalente des lames, à sa qualité d’image exceptionnelle et à ses options d’intégration flexibles, le système VS200 facilite la mise en place d’un processus opérationnel entièrement numérique en anatomopathologie. Obtenez des résultats fiables pour les échantillons standard et spéciaux afin de pouvoir prendre des décisions cruciales en toute confiance.
Principaux avantages

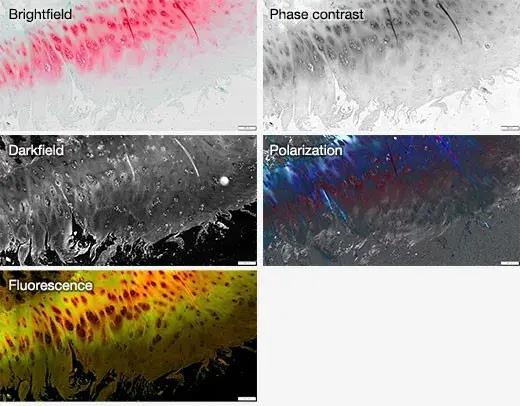

Voyez plus de détails grâce à cinq modes d’imagerie polyvalents
Voyez davantage de détails dans vos échantillons grâce à cinq modes d’imagerie – fond clair, lumière polarisée, fluorescence, fond noir et contraste de phase – en un seul système et à la possibilité de combiner plusieurs techniques en une seule numérisation.
Tissu coloré à l’HE, 40X
De la clarté dans les images de lames entières
Le système SLIDEVIEW VS200, capable d’accueillir jusqu’à six objectifs haute performance X Line™, est doté de l'éclairage True Color LED et de profils de caméra à correction colorimétrique, ce qui lui permet de produire des images de lames entières d’une grande clarté.

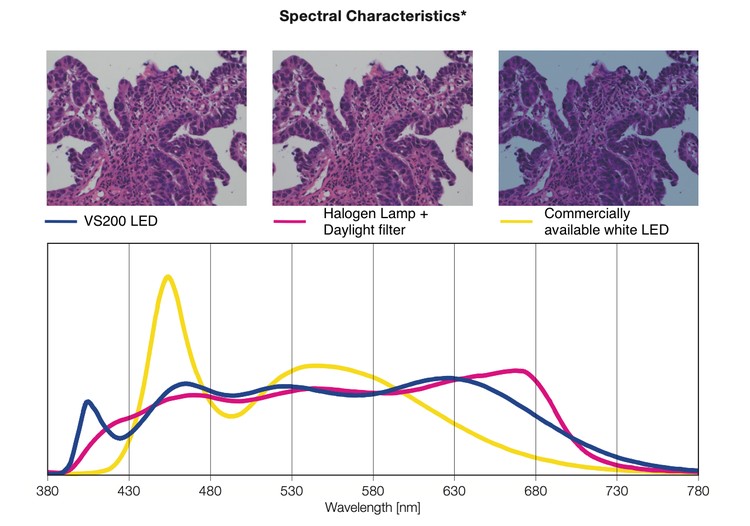

La technologie True Color LED du système pour l’éclairage en lumière transmise a les mêmes caractéristiques spectrales et la même puissance qu’une lampe halogène, ce qui fait que les colorants violets, cyan et roses sont correctement représentés, numérisés et rendus.

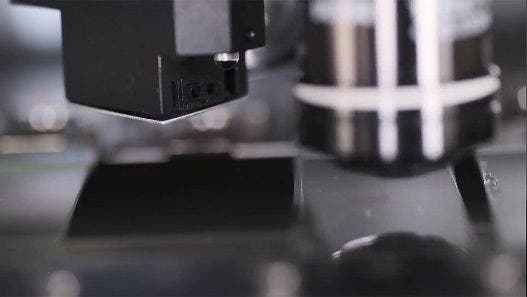

Numérisation à haute résolution
- Haute résolution optique et grande qualité d’image permettant l’analyse visuelle ou automatisée des informations de l’image
- Immersion possible tant en mode manuel qu’en mode automatique

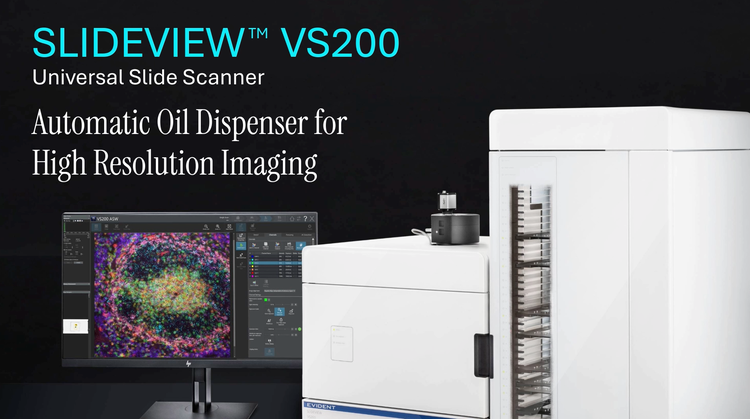

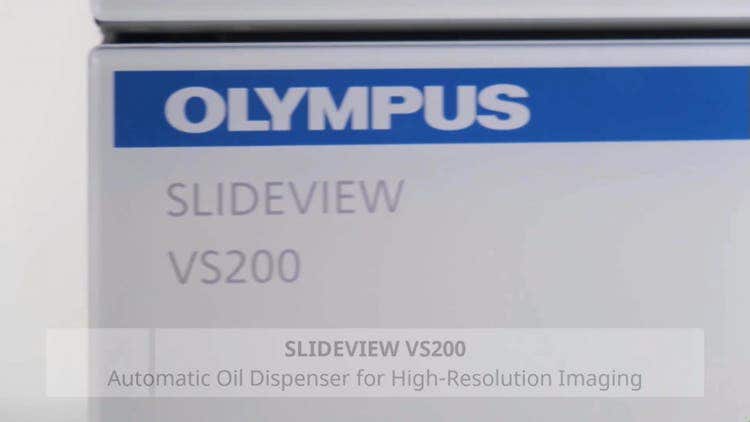

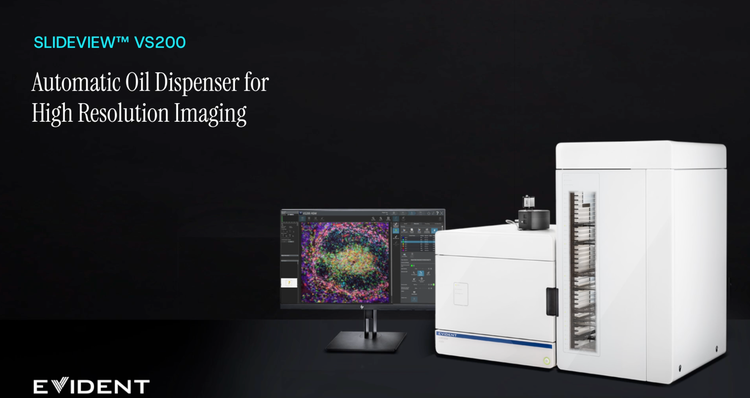

- Unité d’immersion automatique pour les objectifs à haute résolution à immersion dans l’huile (40x, 60x et 100x) et dans l’huile de silicone (40x)
![CD3 d’amygdale (rm), anti-IgG de souris (réactif ImmPRESS [PR]) + substrat Immpact DAB (brun), anticorps AE1/AE3 (m) + anti-IgG de lapin (ImmPRESS [PA] [PR]) + substrat Immpact Vector Red (rouge). Contre-coloration à l’hématoxyline QS (bleue). Données d’images reproduites avec l’aimable autorisation de Vector Labs.](./media_14e7df8166dc49b0897a64ef98d02c83508ca5842.png?width=750&format=png&optimize=medium)
CD3 d’amygdale (rm), anti-IgG de souris (réactif ImmPRESS [PR]) + substrat Immpact DAB (brun), anticorps AE1/AE3 (m) + anti-IgG de lapin (ImmPRESS [PA] [PR]) + substrat Immpact Vector Red (rouge). Contre-coloration à l’hématoxyline QS (bleue).
Données d’images reproduites avec l’aimable autorisation de Vector Labs.
Une mise au point précise à tous les grossissements
- La mise au point Z améliorée grâce aux codeurs linéaires permet un réajustement encore plus précis.
- La détection automatique des échantillons – avec possibilité d’ajustement manuel – permet de délimiter la zone à numériser pour une prise d’images plus rapide.
- La mise au point automatique améliore les performances de la fonction d’assemblage automatisé.
- La conception du scanner réduit les vibrations au minimum et améliore la stabilité de l’imagerie.

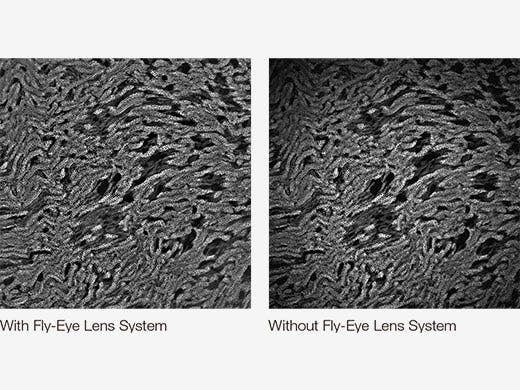

Un éclairage d’excitation de fluorescence uniforme
La lentille « œil de mouche » de l’illuminateur pour fluorescence distribue uniformément la lumière sur l’ensemble du champ de vision pour produire des images lumineuses et uniformément éclairées.

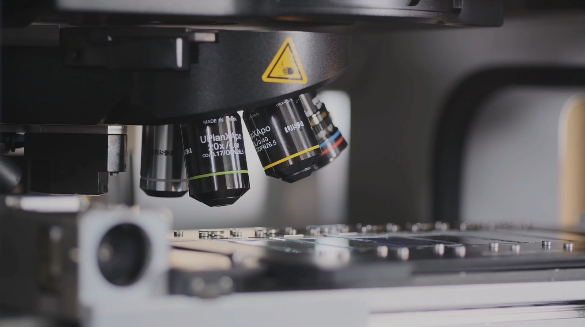

Faites-en plus en moins de temps
Accélérez vos processus opérationnels grâce au chargeur à haute capacité pouvant contenir jusqu’à 35 plateaux d’échantillons, soit jusqu’à 210 lames (26 × 76 mm / 1 × 3 po). L’automatisation robotisée assure un chargement et un déchargement rapides et précis, en coordination avec l’unité de mise au point et de numérisation pour une acquisition d’images accélérée. Un lecteur de codes-barres intégré lit et enregistre automatiquement les informations associées aux lames.

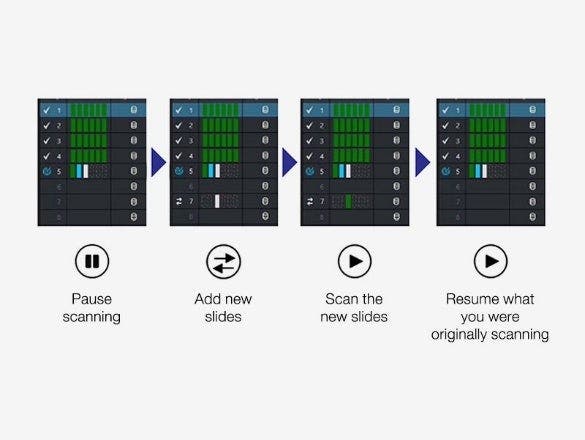

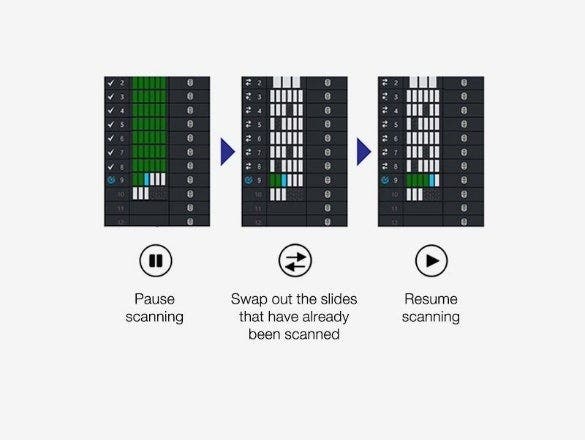

Traitement par lots et remplacement de plateaux à chaud
- Mode « Identical Settings » (Paramètres identiques) – Il attribue automatiquement les paramètres de numérisation à toutes les lames.
- Mode « Individual Settings » (Paramètres individuels) – Il permet de changer des paramètres particuliers pour chaque lame ou pour toutes les lames dans un plateau unique.
- Mode « Flexible batch scan » (Numérisation par lots flexible) – Il permet d’attribuer différentes méthodes d’observation, telles que fluorescence, fond clair, lumière polarisée, fond noir et contraste de phase, à chaque lame contenue dans le lot.
- Fonction « Priority scan » (Numérisation prioritaire) – Elle permet d’interrompre un lot en cours afin de numériser une lame prioritaire, puis de reprendre le processus.
- Remplacement à chaud – Remplacez les plateaux numérisés sans arrêter la numérisation par lots pour limiter les temps d’arrêt.
Une automatisation avancée pour une acquisition d’images plus efficace
Une procédure de numérisation de lames optimisée
- Efficace et flexible – Le logiciel est facile à configurer et à utiliser. Vous pouvez téléverser votre réseau neuronal entraîné et l’appliquer en un clic.

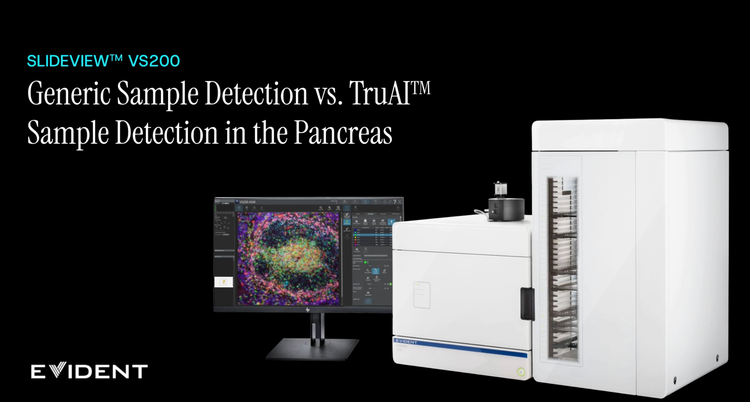

- Réduisez le volume de données acquises – La technologie TruAI et la numérisation sélective évitent au système d’acquérir de grandes quantités de données de zones inutiles. Vous pouvez ainsi optimiser la gestion des données, y compris le stockage, le téléversement et le partage d’images.
- Configurez-la et n’y pensez plus – La technologie TruAI est conçue pour assurer une détection précise des zones en fonction des paramètres entraînés, ce qui réduit le besoin de surveiller la numérisation. Cela vous permet de consacrer votre temps à d’autres tâches et d’effectuer les numérisations pendant la nuit ou le week-end.

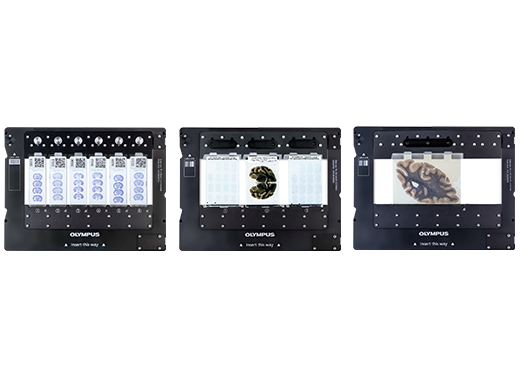

Compatible avec les lames et les plaques de verre
- Numérisation de lots mixtes – Un plateau à lames facile à utiliser vous permet de mélanger des lames de 26 × 76 mm (1 × 3 po), 52 × 76 mm (2 × 3 po), 76 × 102 mm (3 × 4 po) et 102 × 127 mm (4 × 5 po) pour une même numérisation par lot.
- Détection de lames automatisée – Un système RFID détecte automatiquement les différents formats et les numérise dans un même lot, optimisant ainsi le temps et la cadence de traitement.

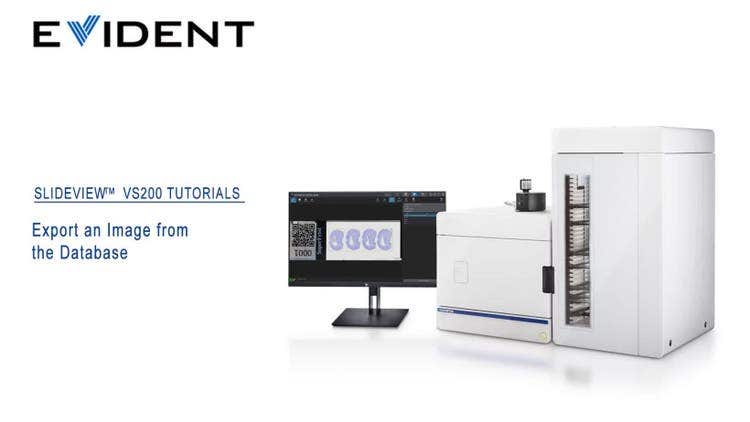

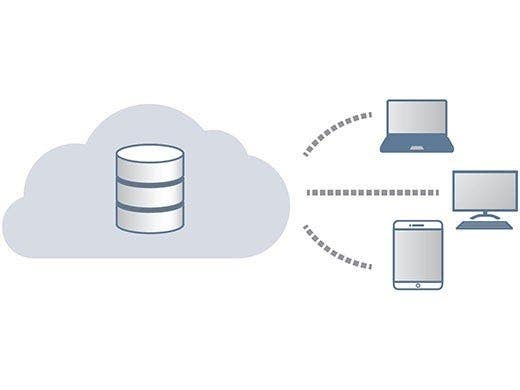

Gestion des données
Analysez, partagez et archivez facilement vos données

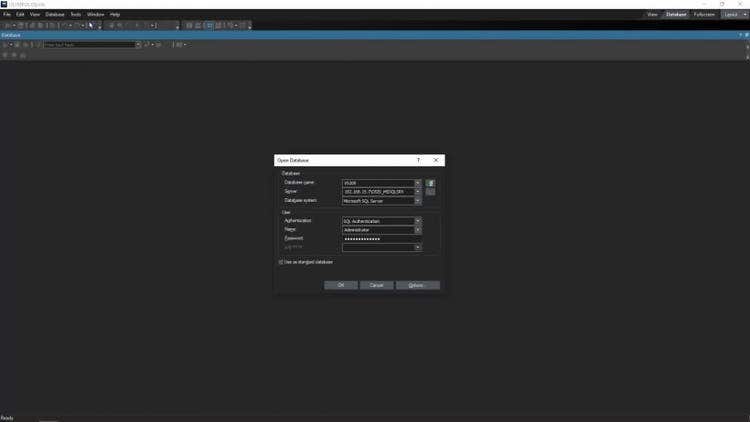

- Stockage d’images centralisé – Gérez facilement vos images grâce à la base de données SQL du Net Image Server (NIS) en option.
- Partage Web sécurisé – Stockez et partagez facilement des images en ligne pour collaborer avec des collègues, des équipes de recherche ou des consultants à distance.
- Contrôle de l’accès – Contrôlez l’accès à vos données en attribuant des droits d’accès individuels.
- Formats de fichiers multiples – Numérisez et exportez des images aux formats VSI, OME-TIFF et DICOM.
- Intégration au LIS – Interrogez le système d’information de laboratoire (LIS) afin d’obtenir des métadonnées supplémentaires, puis enregistrez les images numérisées au format DICOM afin d’effectuer des téléversements directs vers un système de gestion d’images.
- Procédures automatisées – Activez les téléversements automatiques vers la base de données SQL du NIS afin de simplifier la gestion des données.
- Format VSI pour la microscopie avancée – Développé par Evident, le format de fichier VSI répond aux besoins spécifiques de l’imagerie microscopique. Son adoption croissante par diverses entreprises pour différents projets garantit une compatibilité et une prise en charge à long terme.

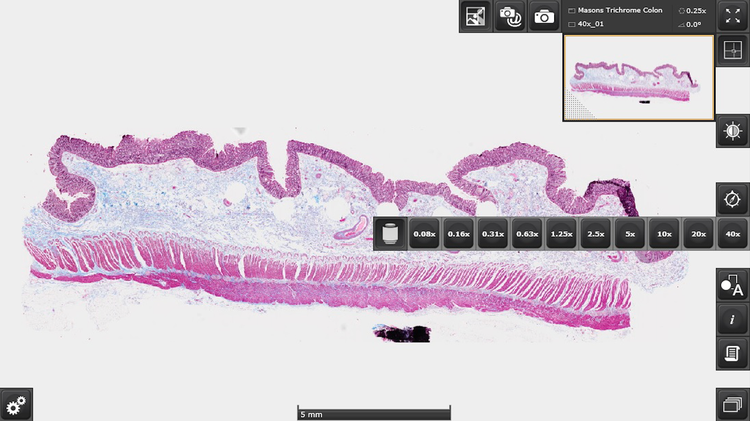

Côlon coloré au trichome de Masson.
Données d’images reproduites avec l’aimable autorisation de Wenjin Chen, Rutgers Cancer Center of New Jersey.

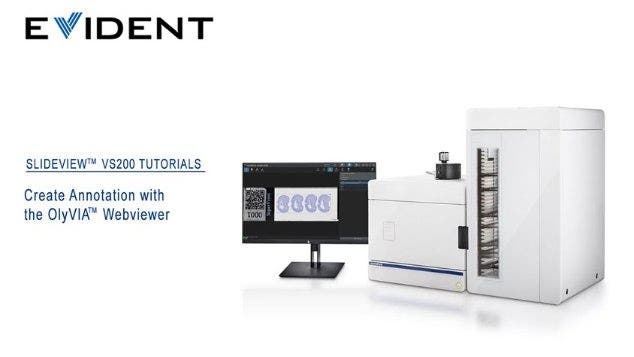

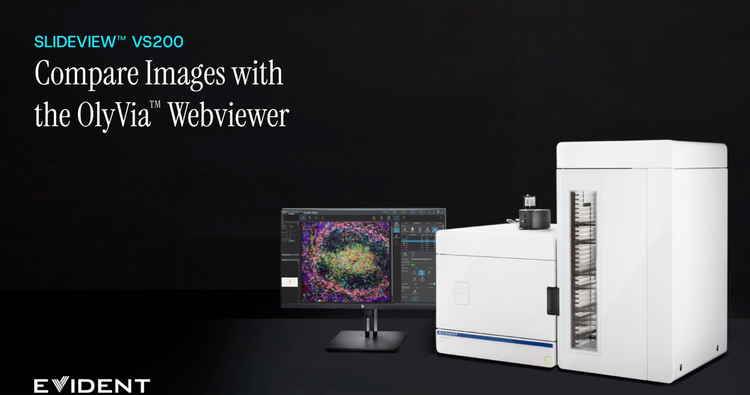

Collaborez avec des pairs au moyen de la visionneuse de lames virtuelles OlyVIA gratuite
- Visualisation de lames virtuelles sur n’importe quel PC Windows – localement ou en réseau
- Accès à distance – En utilisant Internet, ouvrez et analysez les images enregistrées sur le système réseau de gestion d’images (NIS).

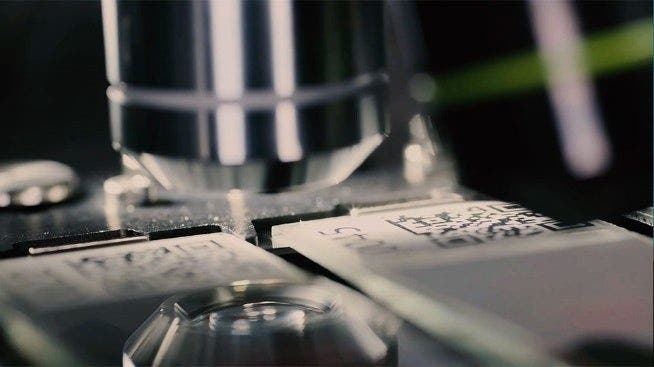

Lecture de codes-barres
Le lecteur de codes-barres intégré lit et enregistre automatiquement les informations des lames, simplifiant ainsi leur suivi et la saisie des données.
- Il prend en charge un large éventail de formats 1D et 2D, pour une compatibilité maximale.
- Les données peuvent être utilisées pour nommer les fichiers ou les dossiers, ce qui facilite l’organisation et la gestion des grands volumes de lames.
Caractéristiques techniques
| VS200 avec plateau unique | VS200 avec chargeur à plateaux multiples | ||
| Spécimen prévu | Spécimen observable | Monté sur lame de verre avec ou sans lamelle couvre-objet*1 | |
| Dimensions des lames de verre (l × L × H) |
Plateau à lames standard : 25-26,5 × 75-76,5 × 0,9 -1,2 mm (1 × 3 × 0,05 po) [6 lames] Plateaux en option : 1) 51-53 × 75-76,5 × 0,9-1,2 mm (2 × 3 × 0,05 po) [3 lames] 2) 75-76,5 × 100-102 × 0,9-1,2 mm (3 × 4 × 0,05 po) [1 lame] 3) 100-102 × 126-128 × 1,1-1,4 mm (4 × 5 × 0,06 po) [1 lame] |
||
| Épaisseur de la lamelle couvre-objet | 0,12–0,17 mm | ||
| Méthodes d’observation | Fond clair, fond clair en lumière réfléchie (en option*2), fond noir, contraste de phase (en option*3), lumière polarisée simple (en option*4), fluorescence (en option), fluorescence avec sectionnement optique et éclairage par tavelures (speckles) [module SILA en option] | ||
| Boîtier optique | Illuminateur | Système d’éclairage de Köhler intégré pour lumière transmise; éclairage LED à haute intensité et à indice de rendu des couleurs élevé (jusqu’à 50 000 heures) | |
| Objectifs | Objectifs 2X, 4X*4, 10X*5, 20X, 40X*5, 60X*5 et 100X*5 compatibles pour tourelle porte-objectifs motorisée à 6 positions (avec sélection d’objectifs à immersion dans l’huile, à immersion dans l’huile de silicone et à contraste de phase), distributeur de liquide automatique en option | ||
| Platine motorisée | Platine XY avec commande automatique | ||
| Réglage de la mise au point | Mise au point motorisée avec commande automatique | ||
| Caméra couleur | Capteur CMOS de 2/3 po intégré, taille de pixel de 3,45 x 3,45 μm, haute sensibilité, haute résolution | ||
| Unité de numérisation | Capacité |
Plateau à lames, 6 lames maximum ; adaptable pour l’installation d’un chargeur à plateaux multiples |
Jusqu’à 35 plateaux à lames, 210 lames maximum |
| Résolution par pixel (caméra couleur) |
UPLXAPO20X (ON 0,8) : 0,274 μm/pixel En option : UPLXAPO4X (ON 0,16) : 1,37 μm/pixel |
||
| Temps de numérisation |
Fond clair : environ 1,5 minute (objectif 20x, surface de numérisation de 15 x 15 mm) Fluorescence, grand champ, NOVEM : environ 14 minutes (objectif 20X : surface de numérisation de 15 × 15 mm, 4 canaux, 50 ms d’exposition chacun) |
||
| Logiciel | Détection automatique des échantillons (générale et apprentissage profond TruAI), lecture de codes-barres automatique, mappage de mise au point automatique, numérisation automatique, assemblage d’images automatique, interruption et poursuite de la numérisation, imagerie à empilement Z, imagerie à profondeur de champ étendue (EFI), formats d’image : VSI, JPEG, TIFF, affichage multi-images synchronisé, zoom continu, zoom pendant la numérisation, annotations, capture d’écran, contrôle du chargeur de lame (chargeur à plateaux multiples seulement) | ||
| Fluorescence (en option) | Composants pour la fluorescence |
Objectif UPLFLN4X, système d’éclairage avec lentille « œil de mouche », tourelle porte-cubes motorisée, roue à filtres motorisée Options de source de lumière à grand champ : U-LGPS, Excelitas X-Cite XYLIS, X-Cite Novem SILA : combinateur de lasers jusqu’à 6 lignes et unité de brouillage |
|
| Caméra monochrome | Options : VS-304M, CMOS de 1 po, taille des pixels : 3,45 × 3,45 μm, ORCA Flash4.0 V3, ORCA Fusion et ORCA Fusion BT de HAMAMATSU | ||
| Solutions pour le logiciel du scanner (en option) | Licence de solution | Convertisseur de format d’image par lot, convertisseur DICOM, fluorescence, acquisition SILA | |
| Logiciel de bureau (en option, solution distincte pour l’analyse) | Licence de solution | Convertisseur de format d’images par lot, convertisseur DICOM, détection et analyse, apprentissage profond, déconvolution 3D | |
| Environnement | Poids |
Boîtier optique : 75 kg (165,3 lb) 1 plateau à lames : 0,6 kg (1,3 lb) |
Boîtier optique et chargeur à plateaux multiples : 149 kg (328,4 lb) Plateaux de 35 lames : 21 kg (46,3 lb) |
|
Fluorescence : 8 kg (17,6 lb) Ordinateur et moniteur : 19 kg (41,9 lb) Couvercle de caméra (en option) : 9 kg (19,8 lb) |
|||
| Environnement de fonctionnement | Ordinateur et moniteur : 19 kg (41,9 lb) Couvercle de caméra (en option) : 9 kg (19,8 lb) |
||
| Environnement de fonctionnement | Température : de 15 à 28 °C (de 59 à 82,4 °F) [températures des accessoires comprises] Humidité : jusqu’à 80 % (31 °C [87,8 °F]) |
||
| Alimentation électrique*5 | Entrée : 100-240 V c.a. ; 50/60 Hz ; 4 A Sortie : 24 V c.c., 9,2 A |
||
| Consommation électrique | 221 W | ||
*1 Des objectifs compatibles offerts en option sont requis.
*2 Une source de lumière, un dispositif d’éclairage, une tourelle porte-cubes motorisée et un miroir offerts en option sont nécessaires.
*3 Des objectifs pour observation en contraste de phase offerts en option sont requis.
*4 Une unité de miroirs d’analyseur et une tourelle porte-miroirs motorisée ou un analyseur rotatif manuel sont requis.
*5 Vendu séparément
Notes de version
Version 4.3 (IVD)
Le logiciel VS200 ASW version 4.3 est utilisé pour contrôler le scanner de lames SLIDEVIEW DX VS200, un dispositif marqué CE en vertu du règlement IVDR de l'UE, destiné à être utilisé pour le diagnostic clinique en Europe. Ce logiciel est basé sur le logiciel à usage de recherche uniquement (RUO, Research Use Only), version 4.2.
Différences par rapport à la version 4.2
- Des pages et des liens supplémentaires dans l'avertissement, la page d'accueil et l'aide en ligne expliquent les fonctions du logiciel compatible IVD.
- Aucune fonctionnalité de base de données
Remarques concernant les licences
- Les licences RUO et IVD ne sont pas liées ; les scanners équipés du logiciel RUO ne peuvent pas être mis à jour vers une version IVD, et réciproquement.
- Les logiciels VS200 Desktop et OlyVIA Desktop sont des logiciels RUO et ne sont pas certifiés IVD.
Version 4.2.1 (Mise à jour de service)
Améliorations
- Option supplémentaire pour améliorer la détection des codes-barres
- Séparateurs supplémentaires pour définir les numérisations multicanales dans le nom du fichier.
- Gestion de la mémoire plus efficace pour les analyses VS-SILA
- Ajout d'une fenêtre d'outil pour la création d'étiquettes d'entraînement dans VS200 ASW et VS200 Desktop
Problèmes techniques résolus
- Problème de démarrage causé par le lecteur E:\
- L'interface graphique s'affiche incorrectement lorsqu'il y a moins de 100 projets de numérisation.
- Tuiles d'image noires lors de l'utilisation du combinateur laser à 6 lignes
- Le programme d'installation NI ne fonctionne qu'avec une connexion Internet à l'ordinateur.
- Message d'avertissement « Périphérique occupé » lors de l'utilisation de la mise au point manuelle avec la fonction de déplacement par clic
- Les points de mise au point sont calculés incorrectement
- Le logiciel plante lors d'une analyse par lots ou d'une correction d'ombrage
- Les paramètres de la caméra couleur sont réinitialisés après le redémarrage du logiciel
- Le logiciel doit être redémarré après le retrait d'un élément optique
- Les couches d'étiquettes d'entraînement créées dans la version 3.4.1 ne peuvent pas être affichées dans les versions 4.1.2 et 4.2
Version 4.2
- Nouveau matériel pris en charge
- Prend en charge jusqu’à six longueurs d’onde pour l’acquisition VS-SILA, avec une plage de longueurs d’onde plus large allant de 395 à 785 nm
- U-LGPS type 2, possibilité de contrôler individuellement la mise en marche/arrêt et la puissance de chaque longueur d’onde
- Nouveau changeur d’angle de polarisation (rev2)
- Lame d’étalonnage sans lamelle couvre-objet compatible avec tous les objectifs sans lamelle couvre-objet
- Nouvelles fonctionnalités et améliorations
- Mesure automatique de la plage Z
- Mise à jour du deep learning (régression d’images, étiquetage simplifié, entraînement instantané, nouveau réseau IHC pré-entraîné par cellSens 4.2) dans VS200 Desktop
- Comptage d’objets dans VS200 Desktop
- Les boîtes de dialogue d’exportation d’image (provenant de cellSens 4.2) ont été ajoutées à tous les logiciels VS200
- NIS peut être installé sur des machines virtuelles dans un environnement cloud (nous avons testé Microsoft Azure), avec certaines limitations
- Le grossissement est enregistré comme balise DICOM
- Davantage de champs cliniques peuvent être enregistrés directement sous forme de balises DICOM
- L’orientation de l’étiquette dans DICOM est ajustée pour mieux correspondre aux PACS disponibles
- Nouveaux tutoriels vidéo : numérisation avec Z virtuel, amélioration de la détection des échantillons et optimisation de l’autofocus ont été ajoutées à l’aide en ligne du logiciel VS200 ASW
Version 4.1.2
Nouvelles fonctionnalités et améliorations
- Mise à jour en matière de cybersécurité : CodeMeter est mis à jour à la version v7.60d
- Optimisation de NIS SQL et d’OlyVIA web pour prendre en charge un plus grand nombre de clients
- Le format OIR est pris en charge comme format d’entrée dans la solution
VS-CONV
Version 4.1.1
Nouveau matériel pris en charge
- Combineur laser (longueurs d’onde de 405, de 488, de 561 et de 638 nm) pour l’acquisition VS-SILA.
- LED blanche U-LGPS
- KL-2500 pour lumière réfléchie en champ clair
- Dispositif de sectionnement optique et carte de déclenchement pour l’acquisition VS-SILA
Nouvelles fonctionnalités et améliorations
- Module VS-SILA pour sectionnement optique
- Prise en charge de VS200 ASW, NIS SQL, VS200 Desktop et OlyVIA Desktop sous Windows 11
- Des calques d’image supplémentaires (masques d’échantillon, point de mise au point, carte de mise au point et calque de netteté) peuvent être créés en option lors de l’acquisition d’images
- Intégration du gestionnaire d’identifiants pour la base de données NIS SQL
- Haut et bas : définition de la plage Z absolue en direct pour l’acquisition Z virtuelle
- Prétraitement de l’imagerie de fluorescence DICOM pour optimiser l’affichage uniquement en 8 bits des visionneuses DICOM
- Prise en charge de la conversion du format de fichier OIR au format DICOM
- Fonctionnalité d’enregistrement et de chargement des régions d’intérêt
- Prise en charge du type de code-barres MicroPDF417
- Les images peuvent être téléchargées depuis l’interface web OlyVIA.
